Bar-and-Plate vs Tube-and-Fige Air Coolers: Který design se hodí pro váš vozový park?

Tyčové a lamelové chladiče plnicího vzduchu mohou snížit teplotu nasávaného vzduchu, chránit výkon motoru a podporovat provoz nákladních vozidel s turbodmychadlem. Obtížnou otázkou není, který design je vždy lepší. Praktickou otázkou je, který design vyhovuje nákladnímu vozu, pracovnímu cyklu, instalačnímu prostoru, prostředí opravy a cíli nákupu. Dálniční tahač, odborný sklápěč, výkonný dieselový pickup a exportní vozový park mohou ocenit různé kompromisy.

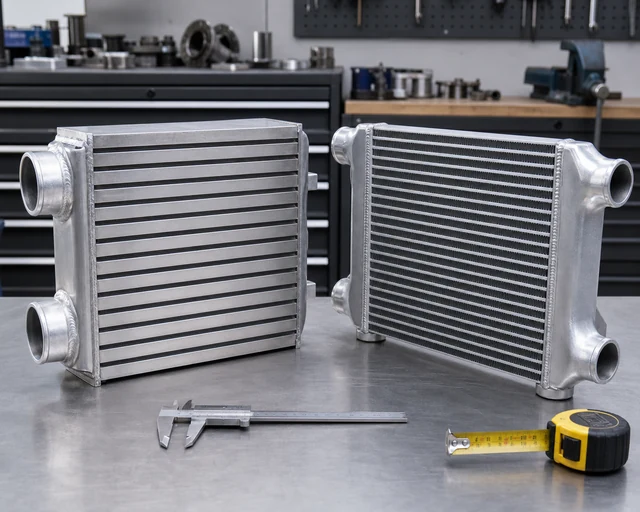

Tento článek porovnává dva návrhy chladičů plnicího vzduchu z pohledu vozového parku a distributora. Zahrnuje konstrukci, přenos tepla, tlakovou ztrátu, životnost, hmotnost, balení, známky poruch a kontroly nákupu. Pro jakékoli Při objednávce chladiče plnicího vzduchu by si kupující měli před výběrem náhrady nebo upgradu potvrdit rozměry, styl nádrže, konstrukci jádra, rozvržení posilovacího potrubí a doklady o použití.

Výběr chladiče plnicího vzduchu by měl vyvažovat tepelný výkon, pokles tlaku, odolnost vůči vibracím, hmotnost a montáž.

Co umí chladič nabíjecího vzduchu

Chladič plnicího vzduchu ochlazuje stlačený vzduch poté, co opustí turbodmychadlo a než vstoupí do motoru. Chladnější nasávaný vzduch je hustší, což napomáhá účinnosti spalování a může snížit teplotu výfukových plynů. V provozu nákladních vozidel musí chladič zvládat plnicí tlak, tepelné cykly, vibrace vozovky, nečistoty, pulzaci tlaku a montážní namáhání. Netěsnost nebo omezení mohou snížit výkon, zvýšit spotřebu paliva, spustit chybové kódy, zvýšit teplotu výfukových plynů nebo způsobit, že motor bude při zatížení slabý.

Vzhledem k tomu, že chladič plnicího vzduchu je součástí vzduchové cesty motoru, záleží na uložení a vnitřním stavu. Náhrada, která se fyzicky namontuje na vozík, ale vytváří nadměrný pokles tlaku, může snížit výkon. Chladič se špatnou životností může prasknout v nádrži, spoji trubky nebo montážní oblasti. Chladič, který se dodává s ohnutými žebry nebo zkroucenými držáky, se může stát problémem v záruce, než nákladní vozidlo opustí obchod.

Bar-and-plate konstrukce

Tyčové a deskové chladiče plnicího vzduchu využívají k vytvoření robustního jádra naskládané desky, tyče a žebra. Tato konstrukce je často spojována s pevností, vysokou tepelnou kapacitou a odolností vůči tlaku. Hustá konstrukce zvládne náročné zvýšení a tepelné podmínky, což je důvod, proč mnoho diskusí o výkonu a náročných podmínkách upřednostňuje provedení tyče a desky. Konstrukce může také dobře tolerovat silniční vibrace a tlakové cykly, pokud je vyrobena a namontována správně.

Kompromisem je hmotnost a odpor proudění vzduchu. Tyčový a deskový chladič může být těžší než trubkový a žebrový chladič podobné velikosti. V závislosti na konstrukci vnitřního žebra a cestě průtoku může také způsobit větší pokles tlaku. To neznamená, že je to špatné; to znamená, že kupující by neměl předpokládat, že tlustší nebo těžší jádro automaticky zlepšuje výsledek vozového parku. Nákladní vozidlo, které potřebuje rychlé proudění vzduchu přes přední sestavu, nemusí mít prospěch z hustého chladiče, pokud trpí proudění vzduchu chladičem a kondenzátorem.

Konstrukce trubek a žeber

Trubkové a žebrové chladiče plnicího vzduchu používají trubky a vnější žebra k přenosu tepla ze stlačeného vzduchu do vnějšího proudu vzduchu. Tato konstrukce je obecně lehčí a umožňuje dobré proudění vzduchu přes přední chladicí komín. Je to běžné v aplikacích typu OE, protože výrobci vozidel vyvažují chlazení, hmotnost, náklady, pokles tlaku, balení a proudění vzduchu pro celý nákladní automobil. Trubkový a žebrový chladič může být dobrou volbou, pokud vozový park požaduje přizpůsobení jako OE, střední hmotnost a předvídatelnou instalaci.

Kompromisem je odolnost při vysokém namáhání. Tenké trubky a konstrukce žeber mohou být zranitelnější vůči nárazu, vibracím a únavě, pokud vozík pracuje v drsných podmínkách nebo pokud je montáž špatná. Dobře navržený OE výměnný trubkový a žebrový chladič však může stále fungovat velmi dobře. Kupující by měl porovnávat aplikační důkazy spíše než spoléhat na internetové zkratky, které označují jeden design jako univerzálně lepší.

Přenos tepla vs pokles tlaku

Kupující chladiče plnicího vzduchu se často zaměřují na výstupní teplotu, ale stejně důležitý je pokles tlaku. Chladič, který odvádí více tepla, ale vytváří příliš mnoho omezení, může přinutit turbodmychadlo pracovat tvrději, aby udrželo výkon. To může ovlivnit odezvu, účinnost a tepelné namáhání. Chladič s velmi nízkou tlakovou ztrátou, ale slabým odvodem tepla, může při zatížení zanechávat nasávaný vzduch příliš horký. Správný výběr vyvažuje obojí.

Pro výměnu vozového parku je užitečné porovnat starý chladič s výměnou podle rozměrů jádra, tvaru nádrže, počtu trubek, vstupního a výstupního průměru, montážní polohy a pracovního cyklu. Pro výkonové nebo náročné aplikace si vyžádejte informace o tlakové zkoušce a jakékoli dostupné údaje o průtoku nebo teplotě. Pro standardní opravy vozového parku mohou být rozměry ve stylu OE a osvědčené přizpůsobení aplikace důležitější než hledání největšího možného jádra.

Odolnost v reálném servisu nákladních vozidel

Odolnost není jen základní design. Namáhání montáže, vibrace na vozovce, vyrovnání držáku, pohyb motoru, plnicí tlak, tepelné cykly a kvalita instalace – to vše je důležité. Silný tyčový a deskový chladič může selhat, pokud jej držáky přinutí do zkroucené polohy. Trubkový a žebrový chladič může dobře vydržet, když jej montážní systém správně podpírá a chladicí sestava je čistá.

Vozový park nákladních vozidel by měl před výměnou chladiče zkontrolovat příčinu poruchy. Hledejte odřená místa, prasklé nádrže, mastné zbytky kolem švů, uvolněné svorky, poškozené boty, chybějící montážní izolátory a poškození při kolizi. Pokud starý chladič selhal v důsledku vnějšího nárazu, může být rozhodnutí o výměně jednoduché. Pokud praskla na stejném místě dvakrát, může být problémem montážní napětí, vibrace podvozku nebo zarovnání lana/botka.

Opakované selhání chladiče plnicího vzduchu by mělo spustit kontroly montážního namáhání, vyrovnání botky, vibrací a poškození chladicího bloku.

Hmotnost a manipulace s instalací

Hmotnost je důležitá pro instalaci, přepravu a dlouhodobou podporu. Těžší chladiče mohou vyžadovat pevnější balení a pečlivé zacházení. Pokud byly montážní body navrženy pro lehčí originální chladič, těžší náhrada by neměla být instalována bez kontroly pevnosti držáku a izolace vibrací. Zvýšená hmotnost nemusí být u konkrétního nákladního vozidla problémem, ale je třeba ji spíše zvážit, než ji ignorovat.

Pro distributory ovlivňuje hmotnost také náklady na přepravu a riziko poškození. Silné jádro může stále dorazit s poškozenými nádržemi nebo držáky, pokud je balení slabé. Náhradní chladič plnicího vzduchu by měl být chráněn v rozích, portech, montážních výstupcích a čelních plochách jádra. Čím větší je chladič, tím důležitější je pevnost kartonu a vnitřní blokování.

Příznaky selhání, které ovlivňují výběr designu

Netěsný chladič plnicího vzduchu může způsobit syčivý zvuk, zbytky oleje, snížený výkon, černý kouř, vysokou teplotu výfuku, nízkou spotřebu paliva a snížení výkonu motoru. Omezený chladič může vykazovat slabý výkon při vysoké zátěži, pomalé oživení nebo problémy s teplotou. Pokud je vozový park provozován na prašných staveništích, silnicích v lomech nebo na dlouhých svazích, životnost a přístup k čištění se stávají důležitějšími. Pokud nákladní vozy tráví většinu času na dálnicích s předvídatelným zatížením, může mít větší význam efektivita ve stylu OE a nízký pokles tlaku.

Volba konstrukce by se měla řídit vzorem selhání. Pokud vozový park opakovaně praská lehké chladiče vlivem vibrací, může být oprávněný silnější design. Pokud se vozový park přehřívá v celé přední sestavě, přidání hustého chladiče bez vyhodnocení průtoku vzduchu chladičem a kondenzátorem může způsobit další problém. Pokud mají vozíky smíšené aplikace, může nejlepší skladová strategie zahrnovat výměny normálních jednotek ve stylu původního zařízení a vylepšené možnosti pro nákladní vozidla s těžkým provozem.

Kontroly nákupu před nákupem

Před výběrem tyče a desky nebo trubky a žebra shromážděte model nákladního vozidla, motor, rok, číslo OE, rozměry jádra, vstupní a výstupní průměr, tvar nádrže, fotografie držáků a příznaky selhání. Zeptejte se, zda je vozík standardní, vyladěný, přetížený nebo používaný v těžké práci. U komerčních vozových parků si vyžádejte informace o tlakových zkouškách, fotografie balení a schválení vzorku, pokud objednáváte hromadně. Pro distributory udržujte jasné fotografie produktů, aby prodejní týmy mohly rychle rozlišit podobné chladiče.

Neuvádějte chladič pouze z délky a šířky. Zahrňte tloušťku, polohu portu, hloubku nádrže, rozteč držáku, průměr patky, porty pro senzory, pokud existují, a vůli chladicího komínu. Pokud bude náhrada zasílána do zahraničí, požádejte o zabalení palety nebo ochranu rohů. Pokud zákazník hlásí opakovanou poruchu chladiče, vyžádejte si před odesláním dalšího dílu fotografie montážních bodů a botek.

Jak se to spojuje s celým chladicím zásobníkem

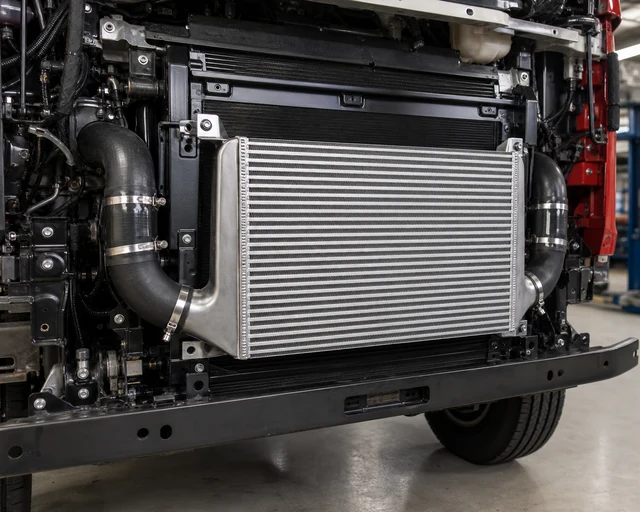

Chladič plnicího vzduchu je obvykle instalován v blízkosti chladiče, kondenzátoru AC, krytu ventilátoru a někdy i chladiče oleje. Změna jedné součásti může ovlivnit proudění vzduchu přes jinou. Hustý chladič plnicího vzduchu může chránit zvýšení teploty, ale snížit proudění vzduchu do chladiče nebo kondenzátoru, pokud je komín již znečištěný nebo omezený. Poškozený kondenzátor AC může také blokovat proudění vzduchu a zhoršit problémy s chlazením motoru.

Z tohoto důvodu by součástí výměny měla být kontrola předního stohu. Zkontrolujte ohnutá žebra, nečistoty, chybějící těsnění, chod ventilátoru, vyrovnání krytu a stav chladiče. Související chladiče nákladních automobilů a Kondenzátory střídavého proudu by měly být také zkontrolovány, pokud je součástí stížnosti proudění vzduchu skrz kompletní chladicí jednotku.

Výkon chladiče plnicího vzduchu závisí na průtoku vzduchu celým předním chladicím komínkem, nejen na konstrukci jádra.

Když Bar-and-Plate dává smysl

Tyčové konstrukce často dávají smysl pro nákladní vozidla s vysokým zatížením, výkonné aplikace, vyšší plnicí tlak, opakované selhání trubky nebo prostředí, kde je prioritou pevnost. Mohou být užitečné, když kupující přijme dodatečnou hmotnost a potvrdí, že pokles tlaku a průtok vzduchu chladicím komínem zůstávají přijatelné. Tento design může oslovit i zákazníky, kteří si těžší konstrukci spojují s odolností, přesto by měl dodavatel poctivě vysvětlit kompromisy osazení a proudění vzduchu.

Flotila by neměla upgradovat naslepo. Pokud byla původním problémem uvolněná bota, ucpaná vnější žebra, poškozený montážní držák nebo kolize přední části, silnější chladič nemusí vyřešit hlavní příčinu. Použijte důkazy o selhání k rozhodnutí, zda je konstrukce tyčí a desek skutečně potřebná.

Když Tube-and-Fin dává smysl

Konstrukce trubek a žeber má často smysl pro výměnu ve stylu OE, aplikace citlivé na hmotnost, standardní flotily a situace, kde je důležité nízké omezení a proudění vzduchu v přední části. Jsou také praktické pro distributory, kteří potřebují široké pokrytí a předvídatelné přizpůsobení. Dobře provedená výměna trubek a žeber může být správnou odpovědí, když vozík nepracuje v podmínkách extrémního zesílení nebo silných vibrací.

Hlavní opatrností je kontrola poškození. Tenká žebra a trubky vyžadují pečlivé zabalení, kontrolu a instalaci. Pokud zákazník pracuje v drsných podmínkách, zkontrolujte, zda montážní systém a ochrana mřížky jsou dostatečné. Chladič by měl být vybrán pro skutečný život kamionu, nejen pro katalogovou fotografii.

Příklad: Proč silnější jádro nezlepšilo výsledky flotily

Flotila může po opakovaných netěsnostech nahradit několik trubkových a žebrových chladičů plnicího vzduchu ve stylu OE za těžší tyčové a deskové jednotky. Nové chladiče působí pevněji a přežijí tlakové zkoušky, ale některé nákladní vozy začínají na dlouhých svazích jezdit tepleji. Kontrola ukazuje, že přední chladicí soustava je znečištěná, žebra chladiče jsou částečně zablokovaná a hustší chladič plnicího vzduchu snížil proudění vzduchu chladičem při vysoké zátěži. Původní problém s únikem byl skutečný, ale nový design vytvořil jiný systémový kompromis.

Z toho plyne ponaučení, že bar-a-talíř byl špatný. Z toho plyne ponaučení, že výběr chladiče plnicího vzduchu by měl být spojen s celým předním modulem. Pokud vozový park chce silnější jádro, plán oprav by měl také zahrnovat čištění stohu, kontrolu ventilátoru a krytu, kontroly montáže a monitorování teploty. Produkt, který funguje dobře v jednom nákladním vozidle, nemusí být nejlepší odpovědí na každý pracovní cyklus, pokud není okolní proudění vzduchu zdravé.

Kontrolní body po instalaci

Po instalaci chladiče plnicího vzduchu by měli technici před testováním na silnici zkontrolovat botky, svorky, držáky a vůli. Boty by měly sedět rovně na vstupu a výstupu, aniž by se skládaly nebo natahovaly. Svorky by měly být utaženy podle specifikace a umístěny mimo poškození housenky. Chladič by neměl být tlačen do zkroucených držáků. Od chladiče, kondenzátoru, konstrukce kapoty a krytu ventilátoru by měla být dostatečná vzdálenost.

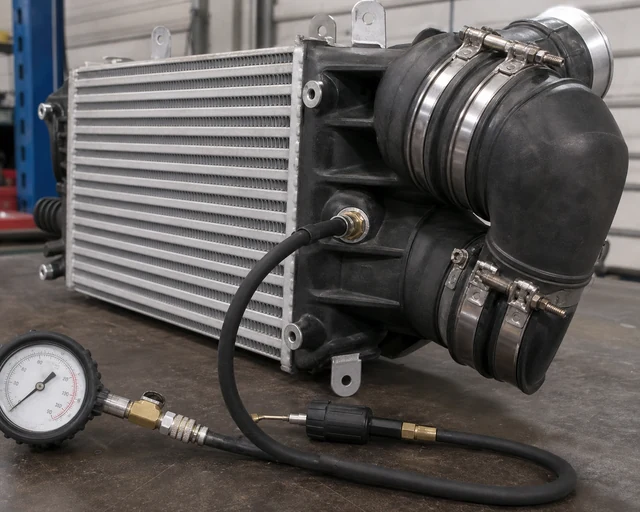

Testování na silnici by mělo potvrdit odezvu na posílení, úroveň kouře, chybové kódy a teplotu sání, pokud jsou k dispozici údaje. Tlaková zkouška může zjistit netěsnosti předtím, než se vozidlo vrátí do provozu. U vozových parků pomáhá zaznamenávání důvodu starého selhání při budoucím skladování. Pokud je většina poruch způsobena nárazem, může být nejdůležitější ochrana a balení. Pokud většinu poruch tvoří praskliny ve švech, zasluhuje si větší pozornost konstrukční a montážní namáhání.

Rozdíly v zadávání zakázek mezi kupujícími flotily a výkonností

Kupující výkonu se často zaměřují na maximální chlazení, přetlak a potenciál upgradu. Kupující flotily se obvykle starají o dobu provozuschopnosti, opakovatelnou montáž, spotřebu paliva, stabilitu záruky a rychlou instalaci. Popis produktu, který osloví výkonnostní publikum, nemusí odpovídat na hlavní otázky vozového parku. Fleetoví kupující potřebují vědět, zda se chladič hodí ke stávajícím botám, zda mění tlakovou ztrátu, zda ovlivňuje proudění vzduchu chladičem a zda jej lze konzistentně skladovat u podobných nákladních vozidel.

Distributoři by měli tato publika oddělit v poznámkách k produktu a prodejních rozhovorech. Pokud je zákazníkem vozový park, vyhněte se prodeji pouze slovem modernizovaný. Vysvětlete kompromis. Pokud je zákazník vyladěný nebo vysoce naložený nákladní vůz, zeptejte se na plnící tlak, úpravy motoru a teplotní cíle. Oba zákazníci si mohou koupit chladiče plnicího vzduchu, ale potřebují jiné důkazy, aby měli jistotu.

Kontrola příjmu a balení

Chladiče plnicího vzduchu jsou během přepravy zranitelné. Pokud je to možné, před podpisem zkontrolujte karton. Podívejte se na rozdrcené rohy, náraz na port, ohnuté držáky a zdeformované nádrže. Po otevření zkontrolujte rovinnost jádra, poškození žeber, oblasti svarů, montážní jazýčky a zaoblení vstupu/výstupu. Chladič s mírně oválným otvorem může způsobit problémy s těsněním zavazadlového prostoru. Ohnutý držák může přinutit chladič do namáhané instalace.

U velkoobchodních zásilek se zeptejte dodavatele, jak je chladič uvnitř kartonu chráněn. Rohové bloky, krytky portů, vnitřní pěna a paletová pravítka mohou snížit poškození. Velké chladicí díly by neměly plavat v příliš velkých boxech. Balení je součástí kvality produktu, protože dobře postavený chladič, který přijde poškozený, se stále stává nepovedeným zákaznickým zážitkem.

Jak porovnat nároky dodavatelů

Marketing chladičů plnicího vzduchu často používá široká tvrzení, jako je vylepšené chlazení, modernizované jádro nebo odolný design. Kupující by měli tato tvrzení převést na důkazy. Požádejte o měření jádra, normu tlakové zkoušky, materiál nádrže, kvalitu svaru, průměr vstupu a výstupu, styl montáže a fotografie balení. Pokud dodavatel uvádí nižší teplotu, zeptejte se, za jakého průtoku vzduchu, plnicího tlaku a okolních podmínek bylo srovnání provedeno.

V případě nákupu vozového parku není nejsilnějším dodavatelem vždy ten s nejagresivnější formulací výkonu. Je to dodavatel, který může pomoci identifikovat správnou aplikaci, vysvětlit konstrukční kompromisy, bezpečně odeslat chladič a reagovat s užitečnými důkazy, pokud dojde k vrácení. Na tomto druhu podpory záleží více než na obecném označení upgradu.

Kupující by se také měli zeptat, zda může dodavatel udržet rozměry stabilní napříč šaržemi. Malá změna polohy držáku, průměru portu nebo hloubky nádrže může způsobit problémy s instalací, i když číslo SKU zůstane stejné. Konzistence šarží je zvláště důležitá, když je stejný chladič skladován pro více míst vozového parku.

Konečné nákupní poradenství

Bar-and-plate není automaticky lepší a tube-and-fin není automaticky slabší v každém užitečném smyslu. Správný chladič plnicího vzduchu je ten, který se hodí k nákladnímu vozu, zvládá pracovní cyklus, řídí teplotu sání, udržuje přijatelný pokles tlaku, pasuje bez námahy a dorazí bez poškození. Kupující vozového parku by se měli rozhodovat na základě důkazů o selhání, dat aplikací a kontrol instalace.

Elecdura může podporovat zdroje chladiče plnicího vzduchu, když kupující poskytnou OE číslo, fotografie, rozměry, detaily portů, styl montáže a provozní podmínky. Pro distributory by nejlepší produktová stránka a prodejní proces měly zákazníkům pomoci porovnávat návrhy bez přílišného zjednodušování kompromisů. To vytváří méně výnosů a lepší důvěru od opravárenských sítí.
