Porucha tepelné pojistky rezistoru motoru ventilátoru: Proud, proudění vzduchu a opakované testy vyhoření

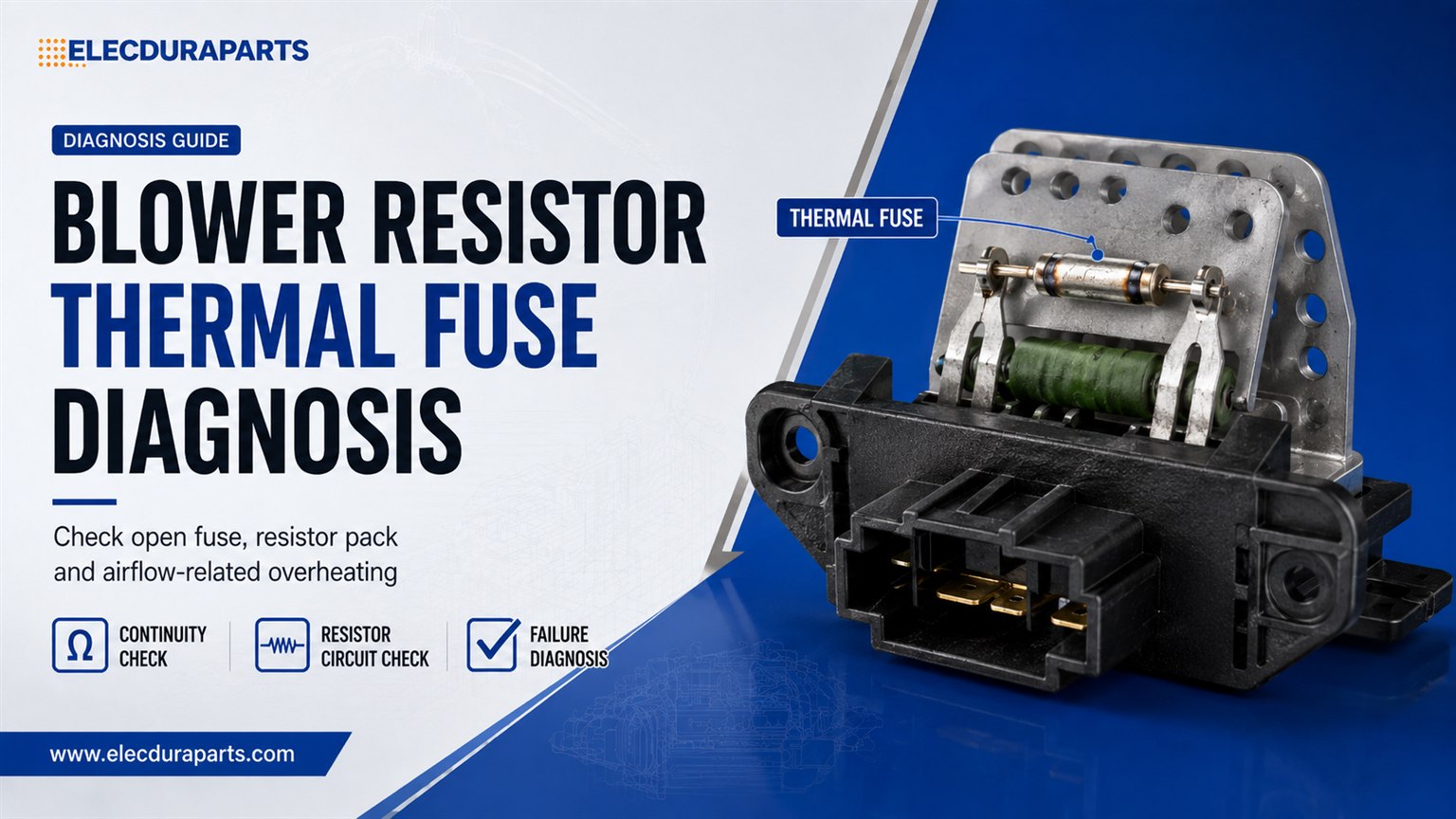

Tepelná pojistka uvnitř odporu motoru ventilátoru se otevře, když místní teplota překročí jednorázový limit. Pojistka může selhat, protože je vadná samotná sada odporů, ale často jde o konečnou ochranu proti jinému problému: nadměrný proud dmychadla-motoru, zablokovaný vzduch procházející skříní HVAC, odpor instalovaný mimo chladicí kanál, uvolněné svorky, roztavený plast konektoru, nesprávná výměna nebo úlomky omezující kolo ventilátoru.

Výměna pouze rezistoru může obnovit nižší rychlosti na dny nebo týdny a pak znovu selhat. Trvanlivá oprava identifikuje, proč se teplo akumulovalo. Testovací sekvence by měla potvrdit, které rychlosti jsou ztraceny, zmapovat obvod, zkontrolovat odpor a konektor, změřit proud dmychadla a pokles napětí při zatížení, ověřit proudění vzduchu přes odpor a porovnat odpor a pojistku náhrady. Elecdura Příznak odporu motoru ventilátoru a průvodce přizpůsobením pokrývá širší součást; tato stránka se zaměřuje na tepelnou pojistku a opakované vyhoření.

Rychlá odpověď: Je otevřená pojistka příčinou nebo důsledkem?

Otevřená tepelná pojistka dokazuje, že pojistkový prvek již nevodí. Neprokazuje, proč se otevřel. Pokud dmychadlo pracuje pouze s nejvyšší rychlostí, může vysokorychlostní obvod obcházet sadu odporů, zatímco cesta nižší rychlosti je přerušena. Potvrďte schéma zapojení, protože některá vozidla používají samostatné relé, elektronický ovladač nebo jinou logiku rychlosti.

Tepelná pojistka není resetovatelný jistič

Jakmile se jeho kalibrovaný článek roztaví, zůstane otevřený. Přemostění odstraní ochranu a může přehřát sadu odporů, konektor, pouzdro HVAC nebo kabeláž. Nikdy nepřecházejte pojistku ani nenahrazujte obyčejný vodič.

Jmenovitá teplota je pouze jeden parametr pojistky

Výkon ovlivňuje jmenovitý proud, chování při držení, konstrukce vedení, montážní vzdálenost, tepelná vazba a certifikace. Vizuálně podobná pojistka není automaticky vhodná.

Jak sada rezistorů řídí rychlost ventilátoru

V běžném stupňovitém systému prochází proud různými kombinacemi odporových prvků, aby se snížilo napětí na motoru ventilátoru. Elektrická energie, kterou motor nevyužívá, se v rezistoru stává teplem. Nejvyšší rychlost často obchází většinu nebo veškerý odpor, a proto může vysoká rychlost zůstat k dispozici i po rozepnutí tepelné pojistky.

Nižší rychlosti vytvářejí odporové teplo

Množství tepla závisí na aktuálním čtverci krát odporu. Mírné zvýšení proudu motoru může způsobit mnohem větší nárůst zahřívání odporu. Sada je záměrně namontována v proudu vzduchu HVAC, takže pohybující se vzduch v kabině toto teplo odvádí.

Teplo se mění se zvolenou rychlostí

Různé odporové sekce pracují při různých rychlostech. Závada může spálit jednu cívku, otevřít společnou tepelnou pojistku nebo poškodit svorku a způsobit různé vzory chybějících rychlostí. Změřte přesný obvod spíše než předpokládejte, že každá stížnost 'pouze vysoká' má stejnou vadnou část.

Elektronické regulátory jsou různé

Automatické klimatizační systémy mohou používat tranzistorový řídicí modul ventilátoru spíše než vystavené cívky rezistoru. Modul elektronicky mění proud a může obsahovat vlastní tepelnou ochranu. Elecdura Porovnání foukacího odporu a regulátoru pomáhá zabránit objednání stupňovitého odporu pro systém řízený PWM.

Netestujte výkonový tranzistor jako žebřík odporu

Funkce pinů, řídicí signály, zpětná vazba a režimy poruch se liší. Použijte schéma zapojení, osciloskop a testovací postup modulu vhodný pro vozidlo.

Proč se otevře tepelná pojistka

Nadměrný proud motoru ventilátoru

Opotřebená pouzdra, suchá ložiska, poškození kartáče nebo komutátoru, třecí kolečko, nečistoty, voda nebo vnitřní poruchy vinutí mohou zvýšit proud. Protože teplo rezistoru stoupá s druhou mocninou proudu, motor, který se stále točí, může sadu opakovaně přehřívat.

Změřte proud při každé příslušné rychlosti a při instalovaném zatížení prouděním vzduchu. Elecdura Test intenzity proudu motoru ventilátoru vysvětluje, proč stížnost na slabý průtok vzduchu potřebuje elektrická data, nejen vizuální kontrolu.

Studený a horký proud se mohou lišit

Motor se může normálně rozběhnout a odebírat více proudu po zahřátí ložisek, kartáčů nebo vinutí. Zaznamenejte hodnoty při spuštění, stabilizaci a restartu za tepla. Porovnejte s limitem výrobce při naměřeném systémovém napětí.

Nedostatečný průtok vzduchu přes odpor

Ucpaný kabinový filtr, ucpané čelo výparníku, zavřené nebo zaseknuté dveře, zhroucené potrubí, nečistoty, nesprávně namontovaný kryt nebo slabé dmychadlo mohou snížit množství chladicího vzduchu. Rezistor se může přehřát, i když proud motoru není nadměrný.

Pozice rezistoru je součástí jeho chladicího systému

Cívka nebo chladič musí zasahovat do navrženého proudu vzduchu. Část namontovaná dozadu, ponechaná uvolněná nebo nainstalovaná s nesprávnou hloubkou příruby může sedět ve stojatém vzduchu. Neprovozujte dmychadlo pro delší testování s rezistorem visícím mimo skříň, pokud to servisní postup výslovně nepovoluje.

Vysokoodporové koncovky konektoru

Uvolněná, zkorodovaná, rozepnutá nebo zoxidovaná koncovka vytváří místní ohřev I²R. Plast může zhnědnout nebo se roztavit, zatímco proud motoru zůstává téměř normální. Teplo pak vede do rezistoru a pojistky. Zkontrolujte roztavený konektor rezistoru ventilátoru jako elektrický spoj, nikoli pouze poškozený plast.

Testování poklesu napětí zjistí zatížený odpor

Změřte přes každý konektor a vodič za chodu dmychadla. Ohmmetr s vypnutým obvodem nemusí odhalit svorku, která selže pouze pod proudem a teplem. Zadní sonda bez poškození těsnění nebo uložení svorek.

Nesprávné specifikace výměny

Hodnoty rezistorů, kalibrace pojistek, poloha prvku, pinout konektoru, montážní hloubka a expozice proudění vzduchu se mohou u podobně vypadajících dílů lišit. Nesprávné balení může při normálním provozu produkovat nesprávné otáčky ventilátoru nebo nadměrné teplo.

Náhrada motoru může změnit zatížení systému

Náhradní dmychadlo s jiným odporem vinutí, průměrem kola, geometrií lopatek nebo rotací může odebírat jiný proud. Shoda motoru a rezistoru by měla být ověřena společně.

Vnější teplo a kontaminace vody

Netěsné jádro ohřívače, problém s odtokem výparníku, netěsnost čelního skla nebo krytu motoru nebo cesta kondenzace mohou navlhčit konektor a balení. Koroze zvyšuje koncový odpor. V jiných uspořádáních může chyba skříně ohřívače vystavit odpor abnormálnímu místnímu teplu.

Vzorce příznaků a logika obvodu

Dmychadlo funguje pouze na vysoké

Tento společný vzor podporuje poruchu v cestě s nižší rychlostí, která může zahrnovat pojistku odporu, jednotlivé cívky, přepínač rychlosti, relé, kabeláž nebo konektor. Dodržujte kontroly specifické pro vozidlo motor ventilátoru funguje pouze na vysoké.

Vysoká rychlost může používat samostatné relé

Pokud je vysoké relé zablokované nebo je poškozen ovládací spínač, příznak se může lišit od jednoduchého otevřeného odporu. Před měřením kontinuity si přečtěte diagram.

Chybí jedna nebo dvě mezirychlosti

Jednotlivá rezistorová sekce nebo svorka může být otevřená, zatímco společná tepelná pojistka zůstává nedotčena. Změřte každou dráhu odporu od specifikovaných kolíků. Velmi nízký odpor vyžaduje kompenzaci elektroměru a spolehlivé spojení.

Neodvozujte hodnotu odporu z barvy vodiče

Barvy svazků a přiřazení svorek se liší podle výrobce, modelového roku a možnosti klimatu. Použijte zobrazení konektorů a čísla obvodů.

Bez ventilátoru při jakékoli rychlosti

Tepelná pojistka může odstranit všechny rychlosti v některých obvodech, ale také zkontrolovat hlavní pojistku, relé, uzemnění motoru, napájení, napájení zapalování, spínač, řídicí modul a samotný motor. Skokový výkon bez proudové ochrany může poškodit kabelový svazek.

Diagnostická sekvence

1. Zaznamenejte provozní stížnost

Otestujte každou rychlost, manuální a automatický režim, polohu recirkulace a čerstvého vzduchu, volbu topení a klimatizace a chování po zahřátí. Všimněte si zvuků, zápachu, přerušovaného provozu, tepla konektoru a toho, zda porucha následovala po opravě kabinového filtru, ventilátoru, palubní desky nebo HVAC.

Neprovozujte viditelně přehřívající se okruh

Pokud se plast taví, objevuje se kouř nebo se kabely zahřívají, vypněte a izolujte systém. Pokračující testování může vytvořit riziko požáru.

2. Zkontrolujte vzduchovou cestu

Zkontrolujte instalaci a omezení kabinového filtru, vstupní síto, kolo ventilátoru, čelo výparníku, kde je přístupné, dvířka potrubí a usazení odporu. Odstraňte listí a nečistoty podle servisního postupu. Ověřte, že náhradní filtry mají správné rozměry a směr průtoku.

Spíše měřte, než odhadujte omezení

Pokud existují servisní údaje, porovnejte tlakový rozdíl nebo průtok vzduchu při pevném napětí ventilátoru. Čistě vypadající filtr může být vnitřně omezen, zatímco nízký průtok vzduchu může také pocházet z prokluzujícího nebo nesprávného kola.

3. Zkontrolujte odpor a konektor

Podle potřeby odpojte baterii nebo obvod. Prohlédněte si cívky, keramické podpěry, chladič, pojistku, svorky, těsnění, montážní přírubu a tělo konektoru. Hledejte změnu barvy, prasklé pájené spoje, uvolněné zvlnění, korozi a teplo šířící se z jednoho terminálu.

Vyměňte poškozené svorky, nejen plášť

Nový plastový pigtail se špatným zvlněním může chybu opakovat. Použijte specifikovaný materiál svorek, velikost vodiče, krimpovací nástroj, metodu spojování, těsnění a odlehčení tahu.

4. Otestujte pojistkové a odporové cesty

S izolovaným blokem zkontrolujte kontinuitu přes tepelnou pojistku a porovnejte odpor mezi specifikovanými svorkami. Vyvarujte se použití tlaku měřiče, který dočasně znovu spojí prasklý spoj. Pokud máte podezření na občasnou poruchu, zkontrolujte naměřené hodnoty a přitom jemně pohybujte součástí.

Tepelnou pojistku bez oprávnění nevyměňujte samostatně

Poloha pojistky a tepelná vazba jsou součástí bezpečnostního provedení. Pájecí teplo může poškodit novou pojistku a změna délky vedení mění odezvu. Vyměňte celý odpor, pokud neexistuje schválený postup opravy a přesná bezpečnostní součást.

5. Změřte proud motoru pod zatížením

Použijte vhodné proudové kleště nebo pojistkové sériové nastavení a zaznamenejte proud při spuštění a každou rychlost. Změřte napětí přímo na motoru, aby se nízké napájecí napětí nezaměnilo za zdravý nízkoproudý motor. Porovnejte chování za tepla a za studena.

Zkontrolujte mechanickou brzdu s vypnutým napájením

Zkontrolujte kolo, zda neobsahuje nečistoty, kontaktní stopy, zlomené lopatky, nadměrnou koncovou vůli, hrubá ložiska a vodu. Kolo, které se otáčí rukou, může stále abnormálně zatěžovat motor při provozních otáčkách.

6. Proveďte zatížené testy poklesu napětí

Změřte pokles na straně napájení a na straně země přes pojistky, relé, spínače, spoje, konektory a uzemnění za chodu dmychadla. Měřte také přímo přes podezřelé dvojice svorek. Několik desetin voltu při vysokém proudu může představovat významné místní teplo, v závislosti na specifikaci.

Jako podpůrný důkaz použijte termovizi

Termokamera dokáže lokalizovat horký terminál, ale odrazy, proudění vzduchu a emisivita ovlivňují hodnoty. Potvrďte poklesem napětí a fyzickou kontrolou.

Proč náhradní rezistory znovu selžou

Logika je podobná opakovaným poruchám v chladicích okruzích s vyšším výkonem: proud, proudění vzduchu a odpor připojení je třeba posuzovat společně. Elecdurova analýza proč nové rezistory a moduly ventilátorů opět selžou a poskytují užitečnou elektrickou paralelu, aniž by byly části HVAC považovány za zaměnitelné.

Rozsah opravy: Rezistor, konektor, motor nebo sestava

Vyměňte sadu odporů

Vyměňte rezistor, když je jeho pojistka nebo prvek přerušený, podpěry jsou poškozené, svorky jsou poškozeny teplem nebo odpor je mimo specifikaci. Nejprve ověřte hlavní příčinu a použijte přesnou část pro manuální nebo automatickou volbu HVAC.

Ponechte si neúspěšnou část pro důkaz

Označte umístění svorek a vyfotografujte tepelný vzor. Pojistka rozevřená rovnoměrně teplotou může vypadat jinak než olovo rozbité vibracemi nebo korozí.

Vyměňte nebo opravte konektor

Vyměňte svorky a tělo konektoru, pokud je poškozeno napětí, pokovení, krimpování, těsnění nebo plast. Zkontrolujte kolíky protilehlého odporu; instalace nového pigtailu na vypálené kolíky zanechá odporový spoj. Oprava konektoru musí zachovat průřez vodiče a těsnění proti povětrnostním vlivům.

Vyměňte motor ventilátoru nebo dokončete montáž

Motor nad proudovým limitem, přerušovaný za tepla, hlučný, poškozený vodou nebo mechanicky hrubý by neměl zůstat s novým odporem. V závislosti na vozidle může být kolo vyváženo s motorem nebo dodáváno samostatně. Elecdura Rozsah sestav motoru ventilátoru ukazuje, proč musí být potvrzen rozsah motoru, kola, krytu a konektoru.

Aktuální po výměně je test uvolnění

Nepředpokládejte, že nový motor je správný. Před vrácením vozidla změřte instalovaný proud a průtok vzduchu a zkontrolujte kontakt kol.

Náhradní párování a velkoobchodní data

Pro cenovou nabídku rezistoru uveďte číslo OE, značku vozidla, model, rok, výbavu a typ HVAC, VIN nebo rozsah šasi tam, kde je to relevantní, fotografie konektoru a počet kolíků, konstrukci odporové cívky nebo elektronického modulu, středy montážních otvorů, hloubku vložení, tvar těsnění, vzor rychlosti při selhání, proud motoru a požadované množství.

Přizpůsobte architekturu řízení HVAC

Manuální systémy se zvýšenou rychlostí, moduly automatické klimatizace, uspořádání s levostranným a pravostranným řízením, zadní dmychadla a volitelné vysokovýkonné systémy mohou používat různé díly. Rozdíl mezi a řídicí modul a odpor chladicího ventilátoru posilují potřebu identifikovat architekturu obvodu, ačkoli systémy motoru a kabiny používají různé komponenty.

Uveďte také referenci motoru ventilátoru

Číslo dílu motoru, jmenovité napětí, konfigurace kola a měřený proud pomáhají potvrdit, že odpor nebude spárován s nesprávnou zátěží.

Priority velkoobchodní kontroly

Zkontrolujte hodnoty odporu, průchodnost a identifikaci pojistek, polohu a držení svorek, klíčování konektoru, montážní hloubku, keramickou podložku, kvalitu pájky nebo svaru, rozměry chladiče, těsnění, označení a balení. Testování vzorků by mělo zahrnovat řízený proud a proudění vzduchu, nejen odolnost vůči pokojové teplotě.

Kontrolujte výměny tepelných pojistek

Dodavatel nesmí bez souhlasu změnit teplotu pojistky, jmenovitý proud, značku, umístění vedení nebo způsob připojení. Stěžejní je sledovatelnost šarže a kontrola změn hodnocení dodavatelů náhradních dílů.

Často kladené otázky

Mohu vyměnit pouze tepelnou pojistku?

Pouze v případě, že výrobce poskytne schválenou opravu s použitím přesného postupu pojistky a upevnění. U většiny servisních oprav vyměňte sestavu odporu a odstraňte příčinu přehřátí. Nikdy nepřemosťujte pojistku.

Proč pájení poškozuje tepelnou pojistku?

Teplo procházející vedením může před instalací otevřít nebo změnit pojistku. Délka elektrody a tepelná poloha také ovlivňují odezvu, takže improvizovaná výměna není bezpečná.

Může špinavý kabinový filtr vypálit pojistku?

Může přispět snížením průtoku chladicího vzduchu přes odpor. Ověřte omezení filtru, stav výparníku a potrubí, polohu odporu a proud motoru, spíše než předpokládat, že jedinou příčinou je filtr.

Proč dmychadlo stále pracuje na vysoké?

Mnoho obvodů obchází rezistor maximální rychlostí, často přes relé. Přesné schéma zapojení určuje, zda tento příznak ukazuje na dráhu odporu.

Může být motor ventilátoru špatný, pokud stále běží?

Ano. Motor se může při odběru nadměrného proudu otáčet kvůli ložiskům, kartáčům, vinutí, vodě nebo odporu kola. Proud za instalovaných horkých podmínek je užitečnější než pozorování s volnou rotací.

Co když se nový odpor zahřeje?

Rezistory normálně generují teplo. Otázkou je, zda teplota, proud, proudění vzduchu a pokles napětí konektoru zůstávají v mezích specifikace. Rychlá změna barvy, zápach, tání nebo opakované otevírání pojistky je abnormální.

Co by měl velkoobchodní kupující předložit?

Zašlete reference OE, kompletní aplikace pro vozidla a HVAC, typ ručního nebo automatického ovládání, rozměry pinů, konektorů a vložení, hodnoty odporů, specifikace pojistek, referenční motor, potřeby balení, plán vzorků a roční množství. Použijte velkoobchodní řada odporů motoru ventilátoru pro plánování kategorií, Elecdura's přehled dodavatele rezistoru a regulátoru pro kontext zdrojů a Německé srovnání dodavatelů rezistorů jako regionální příklad.

Před instalací dalšího odporu ověřte zdroj tepla

Tepelná pojistka dmychadla se rozepne, protože její místní teplota překročila kalibrovaný limit. Rezistor může být vadný, ale teplo často dodává nadměrný proud motoru, chybějící proudění chladicího vzduchu, odpor svorek, vniknutí vody, nesprávná instalace nebo nevhodná součást. Bezpečná oprava zakonzervuje pojistku a odstraní příčinu.

Pro přesnou shodu zašlete Elecdura OE číslo, údaje o vozidle a HVAC, fotografie rezistorů a konektorů, pinout, hloubku zasunutí, vzor rychlosti selhání, proud motoru, zjištění poklesu napětí, důkaz o omezení proudění vzduchu, referenci motoru, množství a požadavky na kontrolu prostřednictvím formulář technické nabídky . Zkontrolujte aftermarket sortiment pro kontext produktu a použití Elecdura's velkoobchodní proces po potvrzení elektrické a tepelné specifikace.
