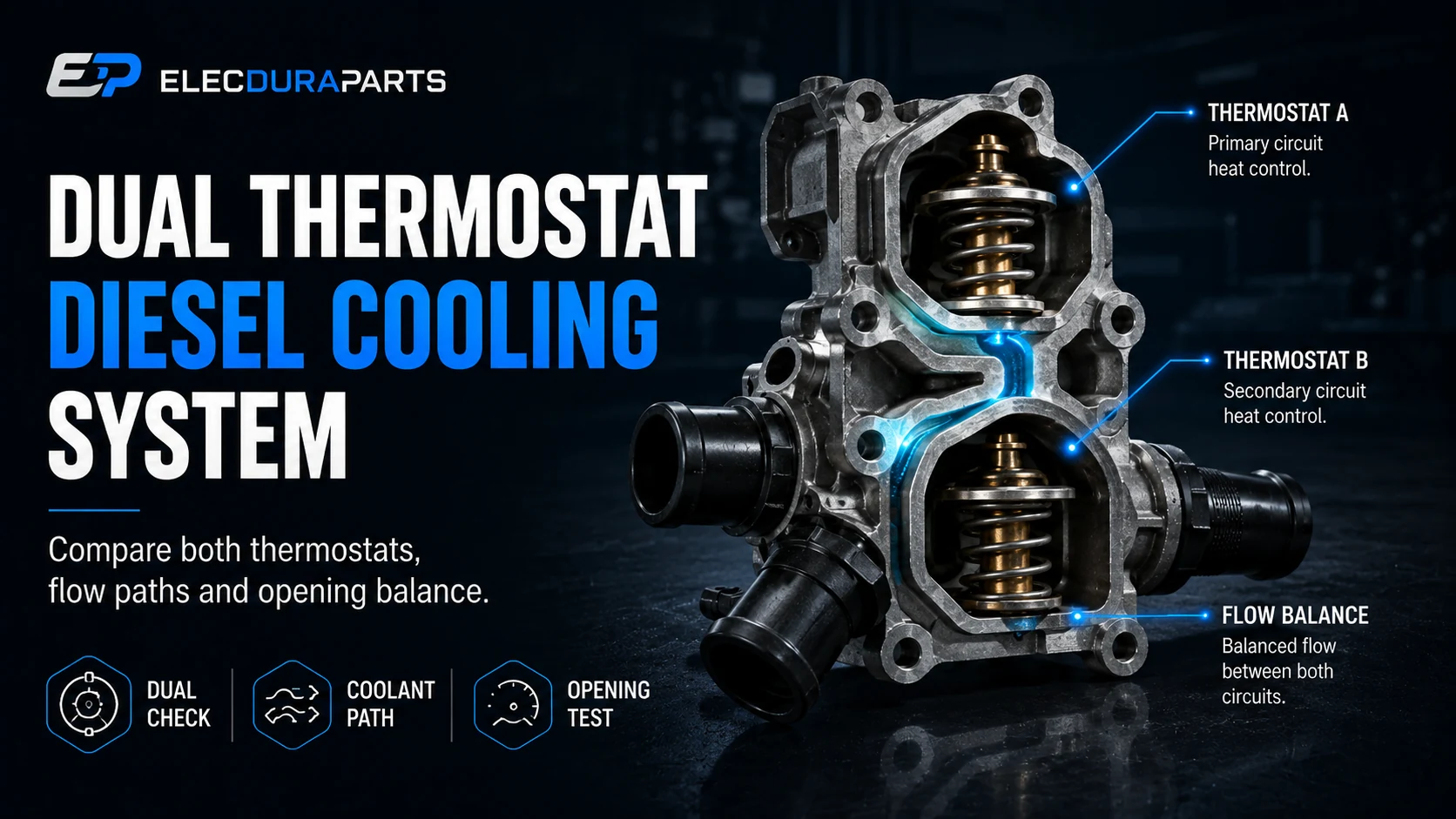

Systémy chlazení dieselových motorů s dvojitým termostatem: Diagnostika primárního a bypassového řízení

Systém chlazení nafty s dvojitým termostatem jednoduše nepoužívá dvě nezávislé kopie stejného ventilu. Termostaty sdílejí pouzdro a okruh chladicí kapaliny a často poskytují kombinovanou průtokovou plochu potřebnou pro vysokovýkonný motor a zároveň koordinují průtok chladičem a vnitřní řízení obtoku. Pokud se jedna jednotka otevře dříve, jede méně, zůstane částečně otevřená nebo selže zavřít svou obtokovou část, dvojice může způsobit abnormální regulaci teploty, i když chladicí kapalina stále cirkuluje.

Diagnostika musí porovnávat oba termostaty jako systém. Jediná výstupní teplota, jedna teplá hadice chladiče nebo normálně vypadající odstraněný ventil nemohou zajistit spárovaný provoz. Užitečné důkazy zahrnují architekturu pouzdra, rozložení teploty, časování zahřívání, odezvu chladiče a obtoku, chování při zatížení, zdvih ventilu, stav těsnění a přesné přizpůsobení aplikací.

Začněte identifikací motoru a dokončete konfiguraci pomocí Elecdury řada dieselových termostatů . Nepřenášejte otevírací teploty, rozměry bypassu nebo zásady výměny mezi motory, které používají pouze dva viditelné termostaty.

Rychlá odpověď: Otestujte pár jako jednu sestavu řízení toku

Ujistěte se, že oba termostaty jsou správné pro danou aplikaci, nainstalované ve svých specifikovaných polohách, vystavené zamýšlené chladicí kapalině a schopné se otevřít požadovaným zdvihem. Určete, zda každá jednotka také uzavírá bypass port. Porovnejte teplotní odezvu na straně motoru a chladiče při řízené zátěži. Pokud je stáří, kalibrace, architektura nebo důkaz o selhání nejisté, výměna odpovídající sady je obvykle lépe ovladatelná než smíchání jednoho nového ventilu s jedním neznámým ventilem.

Proč dieselové motory používají dva termostaty

Velký průtok chladicí kapaliny vyžaduje kontrolovanou oblast

Těžké vznětové motory odmítají při trvalé zátěži velké množství tepla. Dvě oblasti ventilů mohou zajistit požadovaný průtok radiátorem při zachování citlivé regulace během zahřívání. Dvojice může být fyzicky paralelní, ale její účinek závisí na společných průchodech a geometrii pouzdra.

Dva ventily nezaručují stejné role

Některé sestavy používají dvě odpovídající jednotky; jiné používají primární a sekundární provedení s různými funkcemi bypassu, zdvihem nebo kalibrací. Nikdy nepředpokládejte zaměnitelnost ze stejného průměru příruby.

Obtokové ovládání chrání zahřívání a cirkulaci

S omezeným průtokem chladiče umožňuje obtok vnitřní cirkulaci motorem. Jak se termostaty otevírají, připojené kotouče nebo objímky mohou postupně uzavírat bypass. Tím se zabrání tomu, aby se kolem chladiče posílalo příliš velké množství čerpadla poté, co motor potřebuje úplné odvádění tepla.

The Kategorie termostatu motoru ukazuje, proč musí být ventil, můstek, bypass a hloubka skříně přizpůsobeny jako kompletní řídicí geometrie.

Zmapujte kryt před testováním teplot

Identifikujte každý vstup, výstup a obtokové sedlo

Použijte schéma chlazení motoru ke sledování horké chladicí kapaliny do skříně, větve přes obě dieselové termostaty , vývody chladiče a zpátečka bypassu. Označte umístění senzorů. Snímač před směšováním může hlásit jinou teplotu než snímač za kombinovaným průtokem.

Symetrie bydlení může být klamná

Dva otvory mohou vypadat identicky, zatímco jeden obsahuje hlubší obtokové sedlo, lokátorový zářez nebo omezenou galerii. Zaznamenejte, který termostat pochází z každého otvoru. Během kontroly neměňte pozice.

Před měřením zjistěte, zda se systém míchá

Pokud se dva výstupní proudy okamžitě spojí, jedna vnější teplota hadice může skrýt nestejné chování ventilu. Může být zapotřebí samostatné měření povrchu pouzdra, teploty větví nebo schválená interní diagnostika.

Jak nerovnoměrné otevření mění chování systému

Předčasné otevření posune zahřívací tok

Ventil, který uniká nebo se otevírá dříve než jeho partner, vede chladicí kapalinu směrem k chladiči před zamýšleným přechodem. Motor se může v lehkém provozu pomalu zahřívat, kabina může být slabá a řídicí systém může řídit více paliva nebo jinou strategii ventilátoru. Provoz v chladném klimatu to často zviditelní; související Diagnostické zdroje termostatu by měly zůstat sekundární k důkazům specifickým pro motor.

Předčasné otevření není vždy špatný termostat

Nesprávné číslo dílu, netěsnost těsnění kolem příruby, nečistoty držící ventil nebo porucha obtoku krytu mohou vytvořit stejný průtok. Zkontrolujte díl a těsnicí dráhu.

Pozdní otevření snižuje dostupný průtok radiátorem

Pokud jeden termostat zůstane zavřený, zatímco druhý se otevře, celková průtoková plocha může být při zatížení nedostatečná. Teplota se může zdát přijatelná při volnoběhu, ale stoupání během stoupání, tažení, vysoké okolní teplotě nebo trvalého používání motorové brzdy.

Po zahájení otevírání obou může přetrvávat nestejný zdvih

Dva ventily se mohou začít pohybovat ve stejnou dobu, přesto dosahují různých zdvihů. Jeden omezený most, ohnutý prvek nebo nesprávná vůle pouzdra zmenšují celkovou plochu. Samotné pozorování od začátku do otevření je proto neúplné.

Uzavření bypassu je stejně důležité jako otevření hlavního ventilu

Otevřený bypass může ukrást průtok radiátorem

Když obtokový kotouč zůstane mimo své sedlo, část výstupu čerpadla pokračuje v cirkulaci smyčkou motoru. Při vysokém zatížení může být radiátor schopný, ale nedostatečně využitý. To může připomínat omezení radiátoru nebo slabé proudění vzduchu.

Zkontrolujte geometrii disku k sedlu

Měřte a porovnávejte pouze s platnými daty aplikace. Zkontrolujte instalovanou hloubku, orientaci, erozi pouzdra, cizí materiál a zda můstek termostatu umožňuje stanovený pohyb. Neohýbejte disk, aby na něj dosáhl.

Zablokovaný bypass může poškodit zahřívací cirkulaci

Nesprávný termostat s předimenzovaným nebo špatně umístěným kotoučem může omezit obtokový průtok, zatímco hlavní ventily zůstanou zavřené. Místní horká místa nebo špatná cirkulace ohřívače se mohou objevit dříve, než se otevře dráha radiátoru.

Sestavte časovou osu teploty studeného startu

Startujte ze skutečně studeného motoru

Zaznamenávejte okolní teplotu, hladinu chladicí kapaliny, údaje o motoru, nastavení topení a počáteční teploty skříně. Porovnejte obě oblasti termostatu, vstup a výstup chladiče, obtokové potrubí, kde je přístupné, a odezvu topení kabiny. Použijte konzistentní umístění senzoru a pochopte limity měření povrchu.

Hledejte divergenci mezi spárovanými oblastmi

Jedna zóna pouzdra se ohřívá nebo ochlazuje dříve než druhá může podporovat nerovnoměrné otevírání, ale tloušťka odlitku, blízkost výfuku a míchání chladicí kapaliny ovlivňují hodnoty povrchu. Opakujte a korelujte s chováním toku.

Záznam přechodu, stabilizace a odezvy zátěže

Všimněte si, kdy teplota na straně chladiče začíná stoupat, jak rychle se obě zóny sbíhají a zda se teplota motoru stabilizuje. Poté aplikujte pouze bezpečné, kontrolované zatížení. Nepokračujte v testu do škodlivé teploty.

Oddělte nerovnováhu termostatu od zachyceného vzduchu

Dvojité kryty mohou zadržovat vzduch ve více než jedné kapse

Pouzdro může mít kolem každého ventilu vysoké body. Vzduch izoluje voskové prvky a otevírání působí nestejnoměrně. Dodržujte specifikovaný postup vakuového plnění nebo odvzdušňování, včetně odvzdušňovacích šroubů, pomocných čerpadel a topných okruhů, kde je to vhodné.

Jedna událost krvácení neprokazuje, že systém je čistý

Po úplném vychladnutí znovu zkontrolujte hladinu a opakujte řízenou časovou osu. Opakující se plyn může indikovat netěsnost nebo vstup do spalování spíše než neúplné počáteční plnění.

Nevrtejte neoficiální odvzdušňovací otvory

Přidání otvorů změní zahřívací průtok a kalibraci, může vytvořit otřepy a neřeší nesprávný postup uložení nebo plnění. Používejte pouze design termostatu schváleného pro aplikaci.

Oddělte poruchy termostatu od omezení radiátoru

Dokažte, že se horká chladicí kapalina dostává do chladiče

Omezený radiátor nemůže odvádět teplo, i když jsou oba termostaty otevřené. Porovnejte rozložení teploty mezi vstupem a výstupem, stav vnějšího žebra a důkaz vnitřního průtoku pomocí schválených metod. Jedna chladná sekce není automaticky zablokováním, protože proudění vzduchu a okruhy se liší.

Průtok termostatu a kapacita radiátoru se vzájemně ovlivňují

Neúplný zdvih ventilu snižuje vstupní průtok; omezení radiátoru zvyšuje odpor. Obojí může způsobit, že ten druhý bude vypadat hůř. Nejprve diagnostikujte sestavu řízení průtoku a poté výkon tepelného výměníku za kontrolovaných podmínek.

Použijte Elecduru technické zdroje chladicího systému pro testování konkrétních radiátorů, takže tato stránka zůstává zaměřena na ovládání spárovaného termostatu.

Oddělte poruchy termostatu od problémů se spojkou ventilátoru

Potřeba ventilátoru závisí na rychlosti a zatížení vozidla

Slabá spojka ventilátoru nebo nesprávné elektronické ovládání ventilátoru se obvykle projeví nejvíce při nízké rychlosti a vysoké tepelné zátěži. Omezení průtoku termostatem může přetrvávat i při silném proudění vzduchu. Bezpečně porovnejte chování při stání a rychlosti na silnici.

Hluk není důkaz zapojení ventilátoru

Použijte zadané kontroly poměru rychlosti, příkazu, teploty nebo průtoku vzduchu. Hlasitý ventilátor stále nemusí odpovídat a tichý elektronicky řízený ventilátor může fungovat správně při nízkém požadavku.

Nevyměňujte termostaty, abyste kompenzovali ztrátu proudění vzduchu

Ventily s nižší teplotou nebo upravené ventily nemohou obnovit chybějící proudění vzduchu radiátorem. Přizpůsobte původní architekturu chlazení a opravte skutečnou poruchu ventilátoru.

Oddělte poruchy termostatu od ztráty vodního čerpadla

Oba termostaty závisí na dodávce čerpadla

Uvolněné oběžné kolo, kavitace, porucha pohonu nebo nesprávné čerpadlo omezují cirkulaci ve společné skříni. Oba výstupy mohou zůstat chladné i přes stoupající teplotu motoru. Zkontrolujte příkaz čerpadla, pohon a průtok pomocí postupů specifických pro motor.

Nátlakové chování může diagnózu podpořit

Schválená měření tlaku na definovaných místech mohou odhalit abnormální rozdíl, ale univerzální hodnoty tlaku nelze přenášet mezi motory. Vyvarujte se nekontrolovaného omezení nebo sejmutí víčka, když je horký.

Zachovejte nainstalované důkazy během demontáže

Označte primární a sekundární pozice

Po vychladnutí a bezpečném vyprázdnění vyfotografujte kryt, než přemístíte některý z termostatů. Označte vrtání A a vrtání B, orientaci, obtokový kotouč, těsnění, odvzdušňovací prvek a lokátor. Ponechte odstraněné samostatné jednotky termostatu .

Přečtěte si pečeť a kontaktní značky

Nerovný otisk těsnění, leštěný můstkový kontakt, obtokový sedlový kroužek nebo posunutý O-kroužek mohou vysvětlit zjevné rozdíly v kalibraci. Před čištěním zaznamenejte.

Zkontrolujte znečištění a distribuci koroze

Silikátové usazeniny, rez, znečištění olejem a nekompatibilní těsnicí prostředek mohou omezit jeden ventil více než druhý. Před instalací nové sady určete zdroj kontaminace systému.

Zkontrolujte rozměry skříně a sedla bypassu

Eroze, praskliny, zdeformované kryty nebo předchozí obrábění mohou změnit hloubku a usazení. Nový termostat nemůže opravit chybějící obtokové sedlo. Porovnejte s platnými daty aplikace nebo se schválenou referencí stejného dílu.

Testujte oba termostaty společně

Použijte jedno kontrolované tepelné prostředí

Když to servisní postup dovolí, zavěste obě jednotky do stejné rovnoměrně zahřáté lázně, aniž byste se dotkli nádoby. Použijte kalibrovaný teploměr a zaznamenejte, která jednotka se začne pohybovat, průběh a maximální pozorovaný zdvih podle specifikované metody.

Umístěte jednotky tak, aby je bylo možné identifikovat

Udržujte sledovatelnost A/B bez omezení pohybu. Video se zobrazením teploty může dokumentovat divergenci. Nepoužívejte potravinářské zařízení ani nevystavujte elektrické ohřívače neschválené zkoušce.

Porovnejte začátek, průběh a konečný zdvih

Pár může začít blízko stejné teploty, ale liší se rychlostí nebo zdvihem. Porovnejte s kritérii specifickými pro motor, nikoli internetovou hodnotou pro jiný diesel. Chlazení během testu může také odhalit lepení.

Úspěch lavice neprokazuje nainstalovaný uzávěr bypassu

Lázeň kontroluje uvolněné chování ventilu. Hloubka pouzdra, poloha těsnění, vyrovnání sedla bypassu a průtok čerpadla zůstávají proměnné instalovaného systému.

Vyměnit jeden termostat nebo vhodnou sadu?

Sladěný pár snižuje nejistotu kalibrace

Instalace dvou ověřených jednotek uvedené revize z a vysledovatelná velkoobchodní objednávka činí otevírání a zdvih konzistentnější. Také se vyhne znovuotevření pracovně náročného bydlení, když starší partner brzy selže.

Sladěno neznamená pouze zakoupené společně

Čísla dílů, umístění, teplotní specifikace, geometrie bypassu a výrobní revize musí souhlasit s aplikací motoru. Samotný jazyk obalu není důkazem.

Rozhodnutí o záruce a vozovém parku zahrnují prostoje

Vozový park může zvolit výměnu sady, protože opakovaná práce, chladicí kapalina, doba zotavení a prostoje vozidla převyšují náklady na druhý termostat. Rozhodnutí by se stále mělo řídit schváleným postupem motoru.

Přeinstalace a ověření

Nainstalujte každou jednotku na její zdokumentované místo

Používejte správná těsnění, orientaci, odvzdušňovací prvky, směr obtokového kotouče a pořadí upevňovacích prvků. Oba termostaty musí přirozeně sedět. Před uzavřením krytu ověřte vůli můstku a disku.

Nemíchejte použité a nové těsnění

Stlačená těsnění se nemusí zotavit. Vyměňte všechna potřebná těsnění a vyčistěte drážky, aniž byste je poškodili. Nanášejte tmel pouze tam, kde je to uvedeno.

Naplňte, odvzdušněte a opakujte časovou osu teploty

Použijte chladicí kapalinu specifickou pro motor, způsob plnění a sekvenci odvzdušňování. Po opravě porovnejte obě oblasti krytu, odezvu chladiče, chování bypassu, teplo v kabině a stabilní výkon při zatížení. Po vychladnutí znovu zkontrolujte hladinu.

Ověřte kompletní systém odvodu tepla

Potvrďte čistotu chladiče, chod ventilátoru nebo spojky, pohon čerpadla, kontrolu tlaku a nepřítomnost stop spalin tam, kde je to uvedeno. Úspěšná oprava termostatu neomlouvá závadu nezávislého chlazení.

Velkoobchodní párování a vstupní kvalita

Informace požadované pro sadu termostatu na naftu

Poskytněte OE reference pro obě polohy, značku/model motoru a sériovou řadu, aplikaci vybavení, fotografie krytu, štítky otvorů, označení teploty, rozměry příruby a prvků, geometrii obtokového disku, odvzdušňovací prvky, těsnění, elektrické konektory, pokud jsou k dispozici, a objednané množství pro párování dodavatelů.

Neshodujte se pouze podle názvu rodiny motoru

Výrobní revize, hodnocení, emisní balíčky a instalace zařízení mohou změnit architekturu chlazení. Sériové přerušení a originální štítky zvyšují důvěru.

Příchozí kontroly by měly zachovat párování

Ověřte štítky, identifikaci polohy, rozměry, čistý pohyb, vložení těsnění a balení. Funkční vzorkování by mělo porovnávat obě jednotky stejnou kalibrovanou metodou. Elecdura velkoobchodní program náhradních dílů, poprodejní podpora přizpůsobení a Katalog termostatů může koordinovat sledovatelnost šarží.

Často kladené otázky o dieselových motorech s dvojitým termostatem

Proč používá dieselový motor dva termostaty?

K ovládání větší nebo stupňovité oblasti toku chladicí kapaliny

Přesný důvod závisí na konstrukci motoru. Dvojice může kombinovat proudění radiátoru při koordinaci zahřívání a uzavření bypassu.

Může jeden špatný termostat způsobit přehřátí?

Ano

Jeden ventil s pozdním otevřením nebo ventil s krátkým zdvihem může snížit celkový průtok a jeden neusazený obtokový kotouč může odvádět chladicí kapalinu pryč z chladiče. Dokažte párové chování.

Měly by se oba termostaty nafty vyměnit společně?

Často, ale dodržujte postup motoru

Nastavení náhrady řídí věkové a kalibrační rozdíly. Jednorázová výměna může být rozumná, když je ověřena identita, stáří a testovací stav druhé jednotky.

Mohou mít dva termostaty různé specifikace otevírání?

Některé návrhy mohou používat různé role

Nikdy nepředpokládejte rovnost nebo rozdíl. Potvrďte jak čísla dílů specifická pro polohu, tak ověřená data aplikace.

Co je třeba zaslat pro spárování sady termostatů?

Pošlete motor, polohu a vynechejte důkazy

Poskytněte sériové informace o motoru, jak OE čísla, tak štítky, fotografie krytu a orientace, rozměry, obtokové/odvzdušňovací prvky, těsnění, konektory a množství.

Diagnostikujte pár před odsouzením radiátoru

Systém chlazení nafty s dvojitým termostatem závisí na spárovaném snímání, zdvihu ventilu a uzavření bypassu. Nejprve diagnostikujte architekturu krytu, zaznamenejte časovou osu studeného startu a zatížení, izolujte závady vzduchu, čerpadla, chladiče a ventilátoru a poté zachovejte polohu každého termostatu při demontáži. Otestujte pár na zkušebním stavu jednou řízenou metodou a interpretujte výsledky s přesnou aplikací motoru.
