Česky
|
R404a
24V
VALEO TM16
119 mm
PV8
60 dní
20
12 měsíců

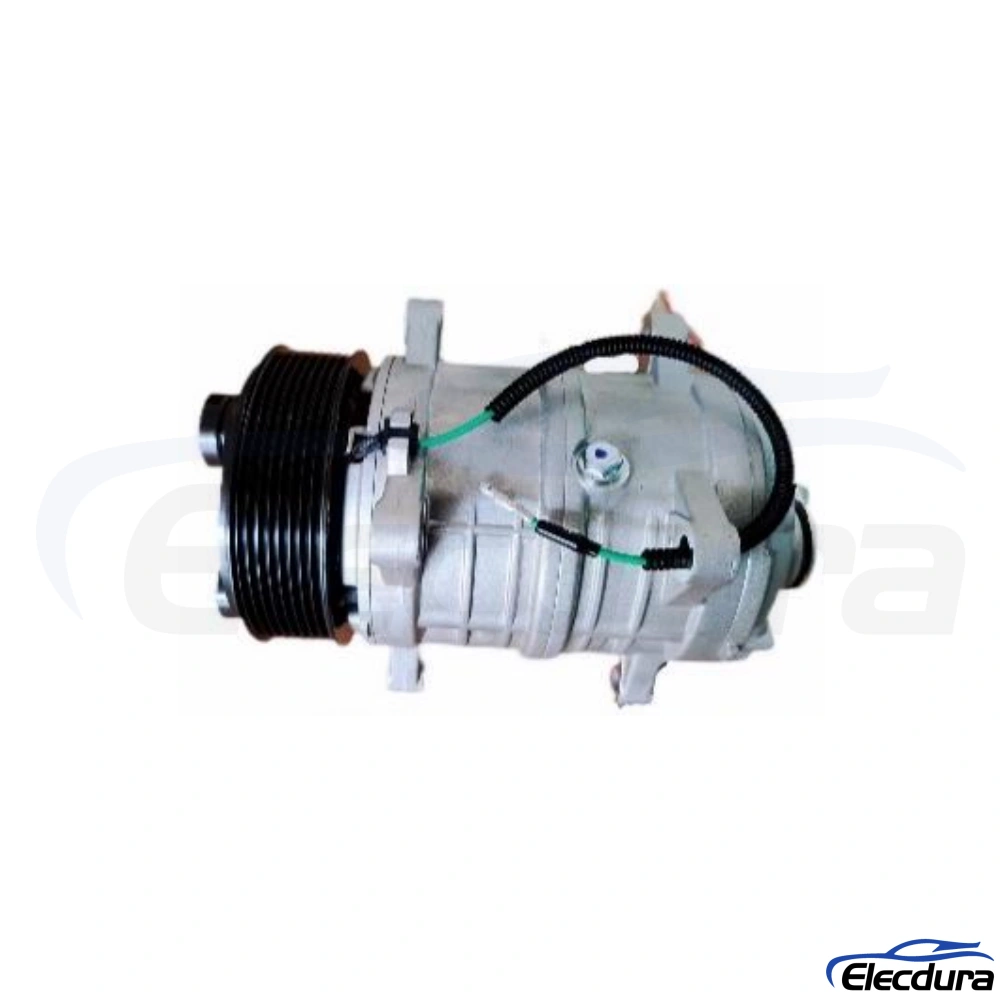

Tento vysoce výkonný chladicí kompresor typu TM16 je konfigurován s 24V elektromagnetickou spojkou, osmižebrovou vícežebrovou řemenicí PV8 a řemenicí o průměru 119 mm. Jedná se o náhradní náhradní možnost pro vybrané přepravní chladicí a mobilní chladicí systémy R404A.
Je dodáván pro profesionální opravárenské kanály, distributory kompresorů, dovozce a nákupní programy údržby vozového parku. Správný výběr vyžaduje porovnání originálního štítku, napětí spojky, řemenového pohonu, měření řemenice, montážních uší a rozmístění portů.
Tato verze poskytuje kupujícím definovanou konfiguraci rodiny TM16 spíše než generickou shodu mezi kompresorem a tělem. Jeho 24V spojka, řemenový pohon PV8 a 119 mm by měly být zkontrolovány jako jedna sada proti demontované jednotce.
Identifikace rodiny TM16 je pouze výchozím bodem: o vhodnosti stále rozhoduje montáž a detaily portu. Výrobek by neměl být vybírán pouze na fotografii, protože podobná pouzdra mohou být dodána s různými spojkovými cívkami, profily řemenic a přesazením řemenic.
Elecdura může zkontrolovat originální obrázky štítků, rozměry řemenic a fotografie upevnění a portů předtím, než bude připravena velkoobchodní nabídka.
Zásada shody: modelová řada, napětí, řemenový pohon a průměr řemenice musí souhlasit, než se zkontrolují detaily montáže a portu.
| Specifikace | Podrobnosti o produktu |
Typ kompresoru |
Typ TM16 |
Napětí spojky |
24V |
Typ kladky |
PV8 |
Počet drážek řemenice |
8 |
Průměr kladky |
119 mm |
Reference chladiva |
Konfigurace systému R404A |
Kategorie aplikace |
Transportní chladicí a mobilní chladicí systémy |
Typ dodávky |
Výměna náhradních dílů / Velkoobchodní nabídka B2B |
Uvedené jmenovité napětí 24 V platí pro cívku elektromagnetické spojky. 24V spojka musí být použita s odpovídajícím 24V elektrickým řídicím obvodem, běžným v mnoha těžkých instalacích.
Vzhledově podobný kompresor spojky 12V není elektrickou náhradou. Nesprávné napětí může způsobit nezapojení, nespolehlivý provoz nebo poškození cívky.
Tento výrobek používá osmižebrovou vícežebrovou kladku PV8. Kladka PV8 je určena pro osmižebrový vícežebrový řemen. Počet žeber řemene, posunutí řemenice a vedení řemenu by měly být kontrolovány společně; řemenice A2, B1 nebo B2 není přímou náhradou za toto uspořádání pohonu.
Porovnejte původní typ řemene s čelem řemenice a ujistěte se, že řemen běží ve stejné rovině jako montážní držák.
Změřte vnější hranu původní kladky a porovnejte ji se specifikací 119 mm. Do kontroly zahrňte offset řemenice a vyrovnání řemenu, nikoli samotný průměr.
Odpovídající profil řemenice s jiným průměrem může změnit rychlost a polohu pásu. Původní sestava zůstává referencí výběru.
Kompatibilitu nelze potvrdit pouze jménem rodiny TM16. Před objednáním zkontrolujte kompletní elektrickou konfiguraci, řemenový pohon a fyzickou konfiguraci.
Potvrďte, že původní kompresor je jednotka řady TM16, nikoli TM21 nebo jiná podobná řada.
Ověřte, že původní elektromagnetická spojka má jmenovité napětí 24 V.
Potvrďte profil kladky PV8 a uspořádání s 8 drážkami.
Změřte vnější průměr řemenice a potvrďte 119 mm.
Zkontrolujte přesazení řemenice, vyrovnání řemene a vůli konzoly.
Porovnejte montážní uši, polohu šroubů a celkovou montážní geometrii.
Porovnejte polohu sacího a výtlačného otvoru, tvar hlavy a orientaci portu.
Potvrďte původní požadavky na chladivo, mazivo a množství oleje v původním systému.
Doporučené odpovídající informace: před hromadnou objednávkou zašlete originální štítek kompresoru a fotografie přední, zadní, boční a řemenice.
Když je štítek poškozený nebo neúplný, fotografie s viditelným měřením řemenice a montážními detaily poskytují užitečné důkazy pro srovnání. Konečná instalace zůstává předmětem kompletní konfigurace kompresoru a chladicí jednotky.
Tento 24V kompresor typu TM16 je určen pro vybrané mobilní chladicí systémy poháněné řemenem, které vyžadují konfiguraci pohonu PV8 a řemenice 119 mm.
Chladírenské vozy a dodávky
Dodávky chladírenských vozidel
Mobilní chladicí jednotky
Projekty údržby a oprav vozového parku
Poprodejní programy distribuce kompresorů
Toto jsou kategorie použití, negarantovaná montáž vozidla nebo jednotky. Před instalací je nutné ověřit původní štítek, napětí, měnič, montáž a uspořádání portů.
U objednávek se smíšenou konfigurací zabrání oddělení modelů podle napětí spojky a pohonu řemenice, kterým se lze vyhnout chybám příjmu. Podrobnosti objednávky lze před odesláním zkontrolovat podle dohodnuté specifikace produktu.
Potvrzení rodiny TM16
Potvrzení specifikace spojky 24V
PV8 profil řemenice a 8-drážková kontrola
Kontrola průměru řemenice 119 mm
Viditelná montáž a kontrola rozmístění portů
Ochrana portů, vzhled produktu a kontrola balení
Rozsah prohlídky, fotografie a dokumentaci lze dohodnout podle množství objednávky a požadavků kupujícího.
Elecdura dodává chladicí kompresory typu TM16 velkoobchodníkům s díly, dovozcům, distributorům, podnikům poskytujícím služby vozového parku a kanálům profesionálních oprav.
Shoda specifikací ze štítků, fotografií a měření
Kontrola vzorové objednávky před hromadným nákupem
Nabídka smíšeného modelu pro požadavky na kompatibilní kompresor
Diskuse o neutrálním balení a označování
Fotografie před odesláním a kontrola informací o balení
MOQ, vzorky, možnosti balení a dodací lhůta jsou potvrzeny podle konečného seznamu modelů, množství a dodacích podmínek.
Ne. Napětí cívky spojky musí odpovídat elektrickému obvodu systému. Nesoulad napětí může zabránit správné činnosti spojky a může poškodit elektrické součásti.
Nepředpokládejte zaměnitelnost. Tento kompresor vyžaduje 8-drážkový pohon PV8; profil řemenu, počet drážek, přesazení řemenice a vyrovnání musí odpovídat odstraněné jednotce.
Změřte přes vnější okraje původní řemenice v jejím nejširším místě a poté porovnejte odečet se 119 mm. Fotografie zobrazující měřicí nástroj je užitečná pro odpovídající recenzi.
Ne. Referenční chladivo je pouze jeden bod výběru. Kompatibilní musí být také řada kompresorů, napětí spojky, řemenový pohon, velikost řemenice, upevnění, porty a požadavky na maziva.
Uveďte prosím originální štítek, přední a zadní fotografie, fotografii kladky s údaji o napětí a průměru, obrázky montáže a portu, množství a zemi určení.
