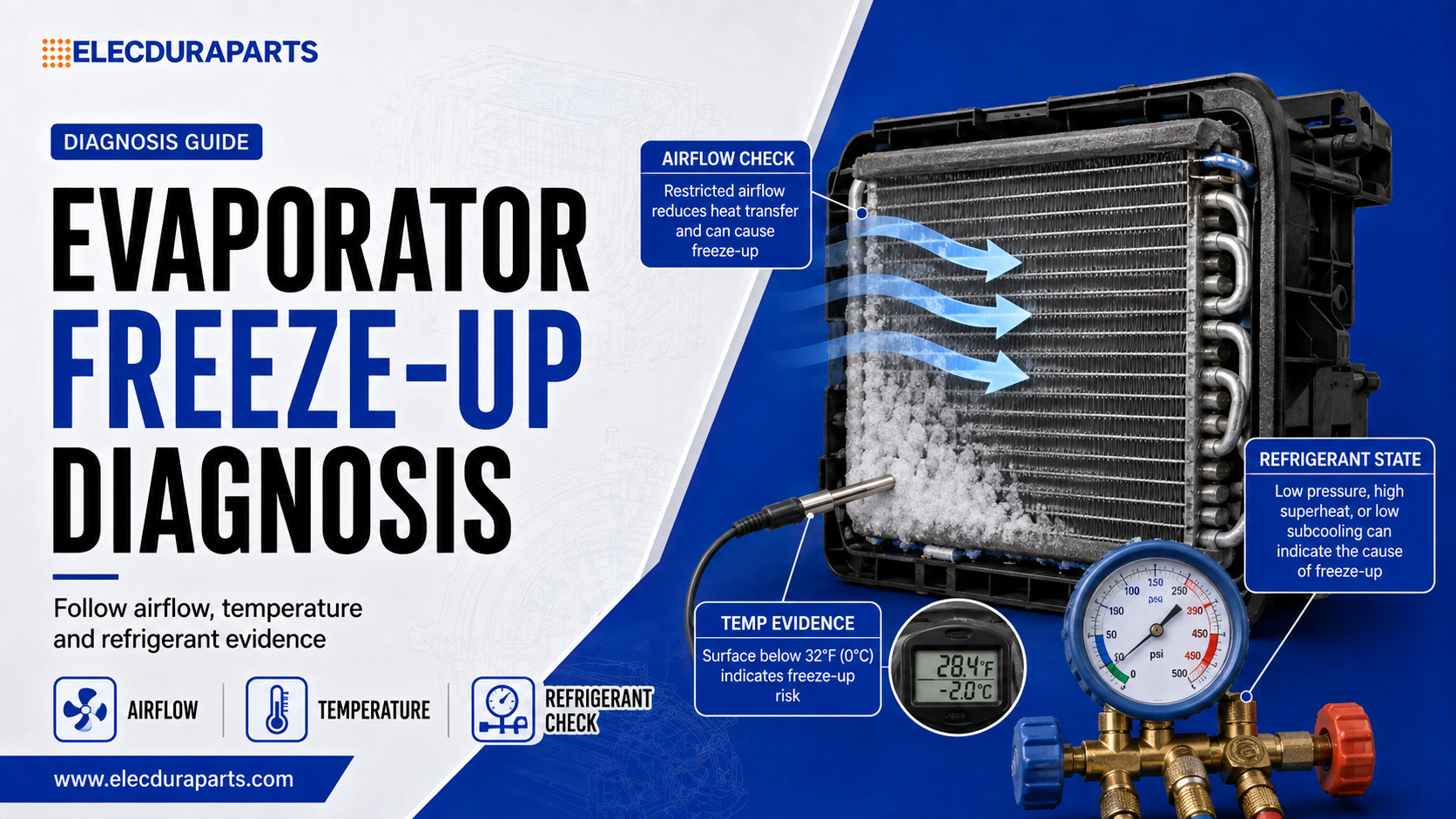

Fordamperfrysningsdiagnose: Følg beviser for luftstrøm, temperatur og kølemiddel

En bilfordamper fryser, når fugt på dens finner bliver til is hurtigere, end systemet kan smelte eller forhindre det. Føreren rapporterer ofte om kraftig afkøling i starten, derefter faldende luftstrøm og varmere ventilationsåbninger efter længere tids drift. Hvis du slukker for klimaanlægget, mens blæseren er tændt, kan det genoprette luftstrømmen, efter at isen smelter. Det tidsafhængige mønster er mere diagnostisk end at se en kold sugeledning.

Frysning er ikke synonymt med lavt kølemiddel. Begrænset kabineluftstrøm, en forspændt fordampertemperaturføler, forkert kompressorcyklus, en fejl i måleenheden og en forkert opladning kan alle skubbe en del af kernen til under frysepunktet. Tilsætning af kølemiddel uden at genvinde og veje ladningen kan skabe en anden fejl.

Hurtigt svar: Bekræft Ice, før du diagnosticerer dens årsag

Registrer luftstrøm og udluftningstemperatur fra opstart til reklamationen opstår. Efterse fordamperen, hvis den er tilgængelig, overvåg fordampertemperatur, lav- og højsidetryk, kompressorkommando og blæserdrift, og observer derefter genopretning med kompressoren slukket. En trykaflæsning alene kan ikke skelne en frossen kerne fra en begrænsning eller sensorfejl.

Hvorfor is får luftstrømmen til at forsvinde

Fordamperens finner giver en stor kold overflade. Kondensvand skal løbe fra kabinettet. Når finnetemperaturen falder til under frysepunktet, indsnævrer den første frost luftpassagerne. Reduceret luftstrøm fjerner mindre varme, så mere af kernen fryser. Processen forstærker sig selv, indtil blæseren ikke kan skubbe nyttig luft gennem de blokerede finner.

Koldt kølemiddel er ikke det samme som en frossen kerne

Kølemidlet skal fordampe ved lav temperatur for at afkøle luften, men styringen bør forhindre vedvarende isophobning. Sammenlign kølemiddelmætningstemperaturen med målt rør- og lufttemperatur. Brug det kølemiddel, der er specificeret til køretøjet; overfør ikke generiske trykdiagrammer på tværs af kølemidler.

Trin 1: Mål luftstrømmens fald over tid

Indstil en gentagelig blæserhastighed, udluftningstilstand, recirkulationsindstilling, motorhastighed og dør-/vinduestilstand. Registrer center-udluftningshastighed og temperatur med intervaller. Hvis blæserlyd og elektrisk strøm forbliver stabile, mens det målte udluftningsflow falder, er en nedstrøms blokering sandsynlig.

Adskil motorhastighed fra kasseflow

En fiasko blæsermotorenheden kan blive langsommere, når den opvarmes. Mål motorstrøm og spænding under reklamationen ved hjælp af blæser strømstyrke test . A smeltet modstandsstik kan også fjerne hastighed uden is.

Efterse filtre og afløbsvej

Et fyldt kabinefilter eller affaldsmåtte reducerer varmebelastningen på kernen. Et blokeret afløb kan tilbageholde vand, selvom tilbageholdt vand alene ikke viser sig at fryse. Ret synlige luftstrømsbegrænsninger før fortolkning af kølemiddeltrykket.

Trin 2: Sammenlign sensordata med den rigtige kerne

Mange systemer placerer en termistor i eller i nærheden af ​​fordamperfinnerne. Dens dybde og kontakt betyder noget. En sensor trukket væk fra det koldeste område kan melde varmt, mens kernen fryser. Sammenlign scanningsdata med en uafhængig temperatursonde placeret i henhold til servicevejledningen.

Tjek den fuldstændige kontrolbeslutning

På en kompressor med kobling skal du observere, om koblingen går i gang, når kernen nærmer sig beskyttelsestærsklen. På systemer med variabel forskydning skal du overvåge kontrolventilens funktion eller kommanderede forskydning. På elektriske kompressorer , kan HVAC-controlleren ændre hastigheden gennem netværkskommandoer. En korrekt sensor hjælper ikke, hvis dens værdi aldrig når kompressorregulatoren.

Trin 3: Fortolk kølemiddelbeviser

Tilslut godkendt udstyr og noter omgivelsestemperatur, luftfugtighed, kabinebelastning, udluftningstemperatur, både tryk og linjetemperaturer. Beregn kun overhedning eller underkøling for den arkitektur, hvor disse målinger er gyldige. Genvind og vej kølemiddel, når påfyldningsnøjagtigheden er i tvivl.

Lav opladning kan skabe en kold indløbszone

En udsultet fordamper kan indeholde et meget koldt område nær doseringsindløbet, mens resten af ​​kernen er underfodret. Lokal frost betyder ikke, at systemet indeholder 'for meget kulde'. Find og reparer lækage, evakuer korrekt og oplad med specificeret masse.

Målingsfejl Ændrer kølemiddelfordelingen

En klæbende termisk ekspansionsventil eller begrænset fast åbning kan ændre tilførslen. Affald ved måleanordningen kan indikere kontaminering af kompressor eller tørremiddel. Udskift ikke fordamperen, blot fordi der kommer frost på den; kernen viser muligvis kun et opstrøms kontrolproblem.

Isfordeling giver retningsbestemt bevis

Ensartet frost på tværs af en kerne med en manglende udskæring tyder på lav luftstrøm eller sensor/kontrolfejl. Frost kun ved indløbet tyder på udsultning af kølemiddel eller doseringsadfærd. En kold linje uden for kabinettet kan svede eller frost uden at hele kernen er blokeret. Fotografer mønsteret, før det smelter, og link det til tryk- og temperaturdata.

Forveksle ikke ekstern linefrost med intern is

Isoleringstilstand, omgivende luftfugtighed og ekspansionsplacering påvirker ekstern frost. Bekræft faldende kabineluftstrøm, eller inspicér kernen. Ligeledes en svag AC- kondensatorluftstrømsproblem øger normalt trykket på højsiden i stedet for direkte at bevise, at fordamperen fryser.

Reparationsbeslutninger

Hvis trykket på højsiden stiger ved tomgang, skal du bruge kondensatorluftstrømstest . Hvis kompressoren kører hurtigt uden at luftstrømmen falder, skal du sammenligne årsagerne i AC kort cykling guide . Disse er relaterede, men separate sideopgaver.

Erstatningsmatching og engroschecks

For en fordamper, bekræft OE-nummer, køretøj, år, HVAC-konfiguration, kernedimensioner, rørposition, fittingstype, sensorlomme, ekspansionsventilgrænseflade, afløbs-/huslayout og medfølgende tætninger. For sensorer skal du registrere modstands-/temperaturspecifikation, stik og indføringsgeometri. For måleenheder skal du identificere, om systemet bruger en TXV eller fast åbning, før du bestiller.

Emballage og renlighed

Fordamperfittings skal forblive lukkede og tørre. Emballagen skal beskytte finner og lange rør uden at overføre belastning til samlerørene. Efterse dimensioner, finneskader, renlighed, sensorudstyr og lækagetestdokumentation. Brug Electdura's aircondition dele og engrossider for at definere applikationsområdet.

Årsag-til-årsag diagnostiske grene

Kabinefilter eller luftsidebegrænsning

Mål trykfald eller luftstrøm før og efter fjernelse af et bekræftet snavset filter i henhold til proceduren. Undersøg blade, isolering og nedbrudt skum på fordamperens overflade. Rengøringskemikalier skal være kompatible med belægninger og fuldt drænet; bøjede finner kan forblive begrænsende, selv efter at snavs er fjernet.

Fordampersensor Bias

Placer en uafhængig sonde nær følerstedet uden at komme i kontakt med kølemiddelrør. Sammenlign ændringshastigheden, ikke kun én temperatur. En sensor, der aflæser plausibelt ved stuetemperatur, kan drive under frysepunktet. Kontroller stikmodstand og kabelføring, før den udskiftes.

Kompressor reducerer ikke kapaciteten

På cykelsystemer skal du inspicere relækommando og koblingsrespons. På variable kompressorer, sammenlign kommanderet og faktisk trykadfærd; en fastlåst styreventil kan blive ved med at pumpe ved lav belastning. På en elektrisk kompressor kræver netværks- eller softwarestyring isoleringsudstyr og OEM-procedurer.

Forkert opladning eller luft i kredsløbet

Gendan kølemidlet i godkendt udstyr og sammenlign massen med specifikationen. Evakuer i den nødvendige tid, kontroller lækageintegriteten og genoplad efter vægt. Ikke-kondenserbar gas kan forstyrre tryk og kondensatorydelse, men bør ikke diagnosticeres ud fra målerens udseende alene.

Vejr og brugsmønstre

Høj luftfugtighed giver mere vand til at fryse. Lang stabil sejlads kan opretholde en lav termisk belastning, der afslører kontrolfejl, mens hyppige stop kan smelte begyndende frost. Registrer recirkulationstilstand, passagerbelastning og omgivende luftfugtighed. En klage, der kun opstår på en fugtig motorvejskørsel, er stadig reproducerbar, når variablerne er dokumenteret.

Hvorfor maksimal blæser midlertidigt kan hjælpe

Mere luftstrøm tilføjer varme til kernen og kan bremse frysningen, men det kan også maskere et marginalt ladnings- eller sensorproblem. Chaufførens løsning er bevis på varmebelastning, ikke en endelig reparation.

Dræning og sagsintegritet

Bekræft, at kondensat kommer ud af afløbet, og at kabinettet ikke trækker ufiltreret fugtig luft gennem en brudt forsegling. Stående vand fremmer lugt og øger tilgængelig fugt. Et manglende isoleringspanel kan udsætte en del af kabinettet for varm fugtig luft og skabe lokal kondens eller frost.

Bekræftelse efter reparation

Gentag den oprindelige varighed og vej/belastningstilstand. Trend udluftningsluftstrøm, temperatur, fordampersensor, tryk og kompressorkommando. Systemet skal opretholde luftstrømmen uden at være afhængig af manuel kompressorafbrydelse. Inspicer for normal kondensatafledning, og sørg for, at der ikke er indført kølemiddellækage.

Flåde og garantidokumentation

Registrer kølemiddelgenvindingsmasse, tilsat olie, vakuumhold, sensorsammenligning, luftstrømsaflæsninger og isfotografier. Hvis en kompressor eller kondensator var involveret, behold forureningsfundene og komponentserierne. Brug AC kompressor garantikrav guide til at forbinde system bevis med returnerede del analyse.

For kontrol på kondensatorsiden, parallel-flow versus serpentin kondensator guide forklarer, hvorfor skylning og forurening risikoen er forskellig fra konstruktion.

Trin-for-trin Workshop Procedure

Baseline med en tør kerne

Lad al tidligere is smelte og bekræft afløbsstrømmen. Start med et kendt tørt filter og uhindret indløb. Registrer omgivende våd-pære eller fugtighed, hvor det er praktisk, fordi fugtbelastning kraftigt ændrer frosthastigheden.

Trend de første tyve minutter

Med faste intervaller registreres udluftningshastighed, udluftningstemperatur, fordampersensor, suge-/udløbstryk, kompressorkommando og blæserspænding. Den første variabel, der afviger, identificerer ofte årsagen. Faldende luftstrøm før sensorafbrydelse tyder på, at styringen ikke genkendte det sande koldeste punkt.

Udfør en kontrolleret smeltetest

Når luftstrømmen falder, skal du slukke for kompressoren, mens blæseren opretholdes, hvis proceduren tillader det. Registrer genopretningstid og vandudledning. Hurtig luftstrømsretur med kondensat understøtter isblokering. Ingen gendannelse omdirigerer diagnosen mod en dør-, filter- eller blæserfejl.

Gentag efter én kontrolleret ændring

Ret kun den bekræftede variabel - filter, sensorkontakt, opladnings- eller målefejl - og gentag derefter den samme test. Flere samtidige ændringer kan skjule, hvilken reparation der løste problemet og komplicere garantianalysen.

Trykmønstre skal inkludere varmebelastning

Lavt sugetryk under lav kabinebelastning kan være normalt, mens samme aflæsning med høj luftstrøm og varm returluft kan indikere sult. Højt tryk afspejler kondensatorens luftstrøm, omgivelser og ladning. Mål ledningstemperaturer, så trykket kan konverteres til mætningsbetingelser for det specificerede kølemiddel.

Variable kompressorsystemer

En variabel kompressor kan holde sugetrykket, mens kapaciteten ændres internt. Sammenlign kommandosignal, hustryk eller kontrolventildata, hvor det understøttes. Udskiftning af en fordamper kan ikke korrigere en kompressor, der aldrig ødelægger ved lav belastning.

Eftermarkedsinstallationsfejl

Sensor indsat i den forkerte finneplacering

Udskiftningskerner kan give mere end én tilsyneladende åbning. Brug den angivne lomme og indføringsdybde. En sensor nær en varm kant vil tillade den centrale kerne at fryse.

Manglende Case Foam

Skum leder luft gennem, ikke rundt om, fordamperen. Manglende tætninger kan sænke nyttig luftstrøm, mens centret modtager utilstrækkelig varme. Bekræft, at udskiftningen inkluderer eller accepterer de påkrævede forseglinger.

Forkert oliemængde

Overskydende olie dækker varmeoverførende overflader og ændrer kølemiddelfordelingen; utilstrækkelig olie risikerer kompressoren. Regn for tilbageholdt olie i hver udskiftede komponent og følg anvisningerne kompressoroliemængde og typeguide.

Ofte stillede spørgsmål

Kan lavt kølemiddel fryse fordamperen?

Det kan skabe et meget koldt udsultet område, men lav ladning skal bekræftes af lækage, masse, tryk og temperatur beviser.

Hvorfor vender luftstrømmen tilbage, efter jeg har slukket for AC?

Blæseren kan smelte is, når kompressorkølingen stopper. Dette mønster understøtter frysning, men kræver stadig rodårsagstest.

Kan et snavset kabinefilter forårsage isdannelse?

Ja. Reduceret luftstrøm sænker varmeoverførslen til fordamperen og kan tillade, at finnetemperaturen forbliver under frysepunktet.

Skal jeg udskifte fordamperens temperatursensor først?

Nej. Sammenlign dens data med en uafhængig måling og bekræft dens montering og kontrolrespons.

Produktspecifik bestillings-CTA

For at matche fordamper, sensor eller måleenhed, send OE-nummer, køretøj og HVAC-konfiguration, kølemiddeltype, rør- og stikfotos, målt tryk/temperaturmønster, isfordeling og mængde gennem Electdura's kontakt side.

Service-Bay beslutningstjekliste

Bevis påkrævet før tilsætning af kølemiddel

Restituer og vej, når ladningen er usikker, og test derefter lækage. Manometertryk er ikke en lagermåling. Hvis massen er lav, lokaliser lækagen og inspicér oliefarvning; efterfyld ikke gentagne gange, mens indfrysningen fortsætter.

Bevis påkrævet, før sensoren udskiftes

Sammenlign sensordata med en kalibreret uafhængig sonde gennem hele frysecyklussen. Efterse indføringsdybden, finnekontakten, stikspændingen og controllerens reaktion. Udskift kun, efter at forspændingen eller det intermitterende kredsløb er demonstreret.

Nødvendig dokumentation før udskiftning af fordamperen

Bekræft en lækage, intern begrænsning, beskadigede finner eller inkompatibel sensorgeometri. Is på en strukturelt sund kerne er normalt et driftstilstandsresultat. Undersøg måleanordningen og luftvejen, før instrumentbrættet fjernes.

Relaterede komponenter og interne links

En svag blæsermotorsamling reducerer varmebelastningen; en forkert blæsermodstand ændrer hastighedskontrol; en defekt AC-trykafbryder kan ændre kompressorens tilladelse; og en overbelastet kondensator ændrer høje betingelser. Test hver grænse i stedet for at erstatte gruppen.

Yderligere ofte stillede spørgsmål

Kan en fordamper fryse, når det er varmt udenfor?

Ja. Lokal kølemiddeltemperatur og luftstrøm bestemmer isdannelse; omgivende varme forhindrer ikke en begrænset eller dårligt kontrolleret kerne i at falde til under frysepunktet.

Hvorfor er kun det ene hjørne frosset?

Lokaliseret indløbsfrost kan indikere sult, et problem med flowfordelingen eller en kold sensorplacering, der ikke stemmer overens. Kortlæg hele kernen og bekræft ladning/måling.

Kan afløbsrøret forårsage tilfrysning?

Et blokeret afløb holder på vandet og forværrer fugtproblemer, men kernen har stadig brug for en overflade under frysepunktet. Diagnostiser også temperaturkontrol og luftstrøm.

Endelig diagnostisk regel

Registrer nøjagtigt kondensatvolumen og genopretningstid omhyggeligt. Hvis klagen vender tilbage, skal du omhyggeligt sammenligne den helt nye trend med den originale verificerede værkstedsbaseline i stedet for straks at ændre kølemiddelpåfyldning eller sensorposition igen.

Fotografer frosten, før du ændrer indstillinger, fordi fordelingen forsvinder hurtigt under genopretning. Bevar den originale sensorplacering og opladningsdata, så udskiftningsbeslutningen kan gennemgås senere.

Ægte nedfrysning kræver tegn på is eller en tidsafhængig luftstrømsblokering, der kommer sig efterhånden som kernen smelter. Når det er bekræftet, skal du identificere, om kernen blev for kold, modtog for lidt varm luft eller blev fejllæst af dens kontrolsensor. Udskift kun den komponent, der fejlede denne funktion.

Efter reparation, test både recirkulations- og frisklufttilstande, fordi deres fugt- og varmebelastninger er forskellige. Bekræft automatisk klimastyring ved flere indstillingspunkter i stedet for kun maksimal køling. Sørg for kondensatorventilator reagerer under stationær belastning, så en separat højtryksfejl er ikke skjult.

For engrosudtagning af fordamperprøver skal du kontrollere lækageintegriteten, rørens renhed, sensor-lommeposition, finnedensitet, hustætninger og afløbskompatibilitet. Tilfældig visuel inspektion kan ikke bekræfte kontrolgeometrien. Opbevar enheder med låg tørt og beskyt de lange indløbs-/udløbsrør mod bøjning.

Gem frostmønsterbillederne og stabiliserede temperaturaflæsninger som objektivt bevis for enhver efterfølgende garantigennemgang.
