AC-Kompressorkupplung greift nicht ein: Elektrik-, Luftspalt- und Lasttests

Wenn die Kupplung des AC-Kompressors nicht einrückt, kann das bedeuten, dass das Steuersystem den Befehl absichtlich zurückhält, der Befehl die Spule nicht erreichen kann, die Magnetkraft den Luftspalt nicht schließen kann oder der Kompressor nicht sicher drehen kann. Niedriger Kältemitteldruck, unplausible Drucksensordaten, zu hohe Motortemperatur, Vollgaslogik, eine defekte Sicherung oder ein defektes Relais, ein hoher Stromkreiswiderstand, eine offene Spule, ein zu großer Kupplungsluftspalt, eine rutschende Nabe oder ein intern festsitzender Kompressor führen alle zum gleichen sichtbaren Ergebnis: Die Riemenscheibe dreht sich, die Nabe jedoch nicht.

Überspringen Sie das Relais nicht als ersten Test. Eine Zwangskupplung kann ein trockenes oder leeres System betreiben, den Druckschutz außer Kraft setzen, die Verkabelung überlasten oder einen festsitzenden Kompressor antreiben. Stellen Sie zunächst sicher, dass das Fahrzeug tatsächlich eine riemengetriebene Magnetkupplung verwendet. Eine Hochspannung Elektrischer Wechselstromkompressor und einige kupplungslose Konstruktionen mit variabler Verdrängung erfordern unterschiedliche Verfahren.

Schnelle Antwort: Teilen Sie den Fehler in vier Zustände ein

Dieses Vier-Staaten-Modell sorgt dafür, dass sich die Diagnose auf Beweise konzentriert. Der Die Kategorie der AC-Kompressoren umfasst viele mechanische und Steuerungskonfigurationen, daher bedeutet das gleiche Symptom nicht die gleiche Austauschgrenze.

Bestätigen Sie das Kompressor- und Kupplungsdesign

Magnetkupplungskompressor

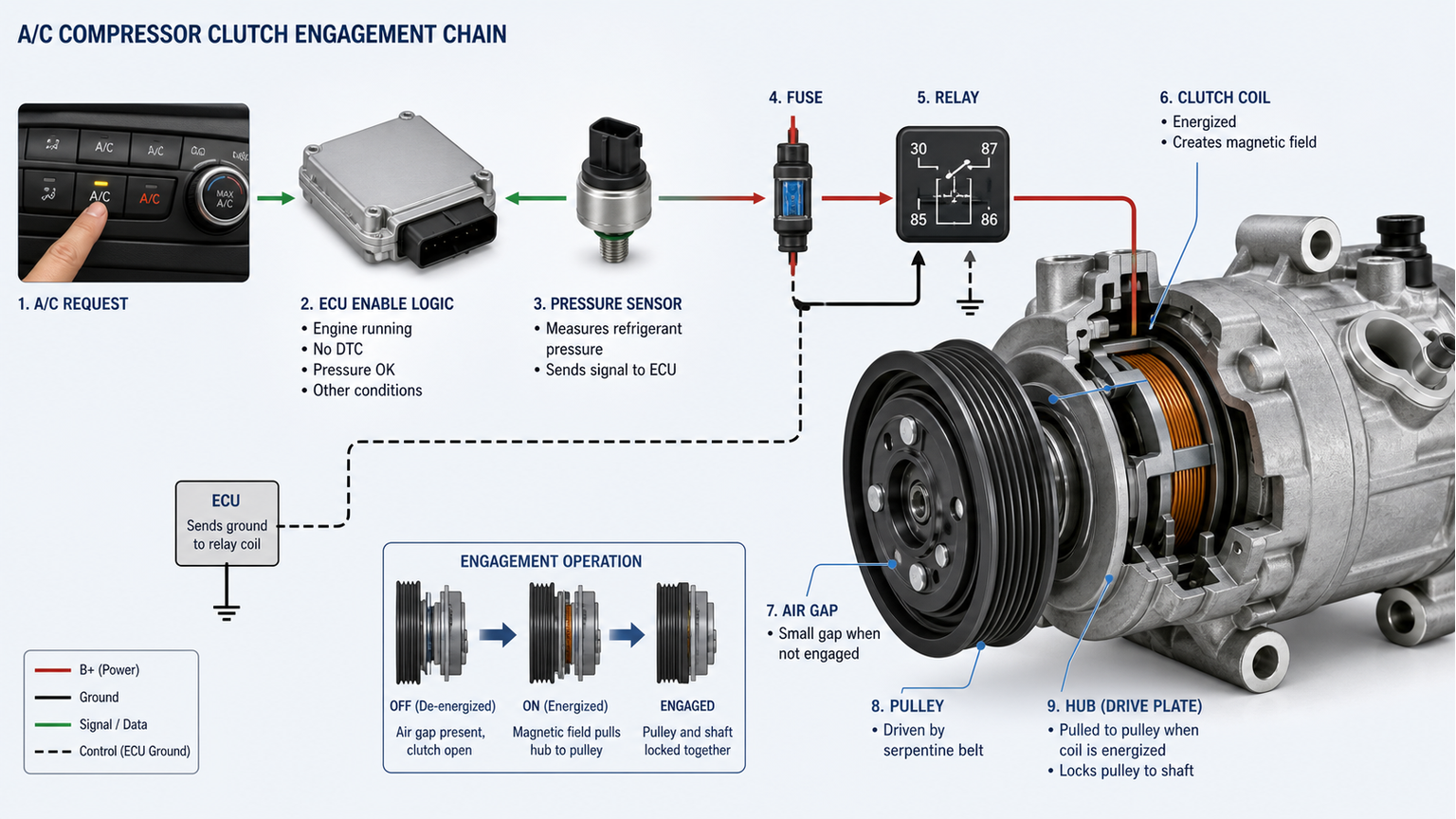

Eine herkömmliche Kupplung besteht aus einer Riemenscheibe und einem Lager, die sich mit dem Riemen drehen, einer stationären elektromagnetischen Spule und einer an der Kompressorwelle befestigten Nabe oder Anker. Bei Erregung zieht die Spule die Nabe gegen die Reibfläche der Riemenscheibe. Der Luftspalt muss groß genug sein, um sauber zu lösen, und klein genug, damit die verfügbare Magnetkraft schließen kann.

Kupplungsloser Kompressor mit variabler Verdrängung

Einige riemengetriebene Kompressoren drehen sich kontinuierlich und regulieren das Pumpen über ein internes Steuerventil. Möglicherweise gibt es ein Abreißelement oder einen Drehmomentbegrenzer, aber keine Kupplung, die auf die gewohnte Weise schaltet. Die Diagnose „Kein Klick“ bei diesem Design ist Zeitverschwendung. Nutzen Sie Scandaten, Steuerstromtests, Druckverhalten und das Richtige Anwendungsdaten des Kompressors.

Elektrischer Hochspannungskompressor

Ein elektrischer Kompressor integriert einen Motor und einen Wechselrichter und kann bei ausgeschaltetem Motor betrieben werden. Es gelten Hochspannungssicherheitsanforderungen und keine Riemenkupplung. Nur geschultes Personal, das das Herstellerverfahren anwendet, sollte es testen. Wenden Sie bei orangefarbenen Hochspannungskabeln oder Wechselrichteranschlüssen keine Überbrückungsmethoden mit mechanischer Kupplung an.

Überprüfen Sie, ob das Kontrollsystem eine Einbindung anfordert

Lesen Sie HVAC- und Motordaten, bevor Sie Codes löschen

Zeichnen Sie AC-Anforderung, Kompressoraktivierung, Kupplungsbefehl, Kältemitteldruck, Verdampfertemperatur, Umgebungstemperatur, Motorkühlmitteltemperatur, Motordrehzahl, Drosselklappe oder Last, Batteriespannung und relevante Fehlercodes auf. Der Steuerkopf kann eine Kühlung anfordern, während die Motorsteuerung die Kupplung ablehnt, weil eine Freigabebedingung nicht erfüllt ist.

Anfrage und Befehl sind nicht dasselbe Signal

Die Dashboard-Taste oder der Klimaregler erstellt eine Anfrage. Ein anderes Modul kann Druck, Temperatur, Motorlast und Fehlerstatus validieren, bevor es einen Kupplungsbefehl sendet. Wenn die Anforderung vorhanden ist, der Befehl jedoch fehlt, überprüfen Sie die Freigabeeingänge und den Kommunikationspfad. Ein Austausch der Kupplung kann einen absichtlich fehlenden Befehl nicht korrigieren.

Validieren Sie die Druckdaten des Kältemittels

Ein System kann die Kupplung blockieren, wenn der Druck zu niedrig ist, um die Schmiermittelzirkulation aufrechtzuerhalten, oder zu hoch für einen sicheren Betrieb. Vergleichen Sie den Scandruck mit kalibrierten Servicemanometern unter den angegebenen statischen Bedingungen. Ein unplausibler Sensor, ein beschädigter Stecker, ein Druckschalter, ein leeres System, eine Verstopfung oder eine Überladung können den Befehl ändern. Lassen Sie kein Kältemittel ab und schließen Sie keine Geräte an, es sei denn, Sie sind geschult und dazu berechtigt.

Überprüfen Sie die Temperatur und die Motorsperren

Eine Überhitzung des Motors kann dazu führen, dass die Steuerung die Kompressorlast verringert. Ein ausgefallener Kühlventilator, ein falsches Kühlmitteltemperatursignal, eine hohe Ansaugtemperatur, eine niedrige Systemspannung, ein Fehler in der Motorsteuerung oder die Anforderung, die Drosselklappe vollständig zu öffnen, können ebenfalls den Betrieb behindern. Der Kühlerlüfterbaugruppe und Motorkühlsystem müssen als separate Ursachen diagnostiziert werden und nicht als vermutete Kompressorfehler.

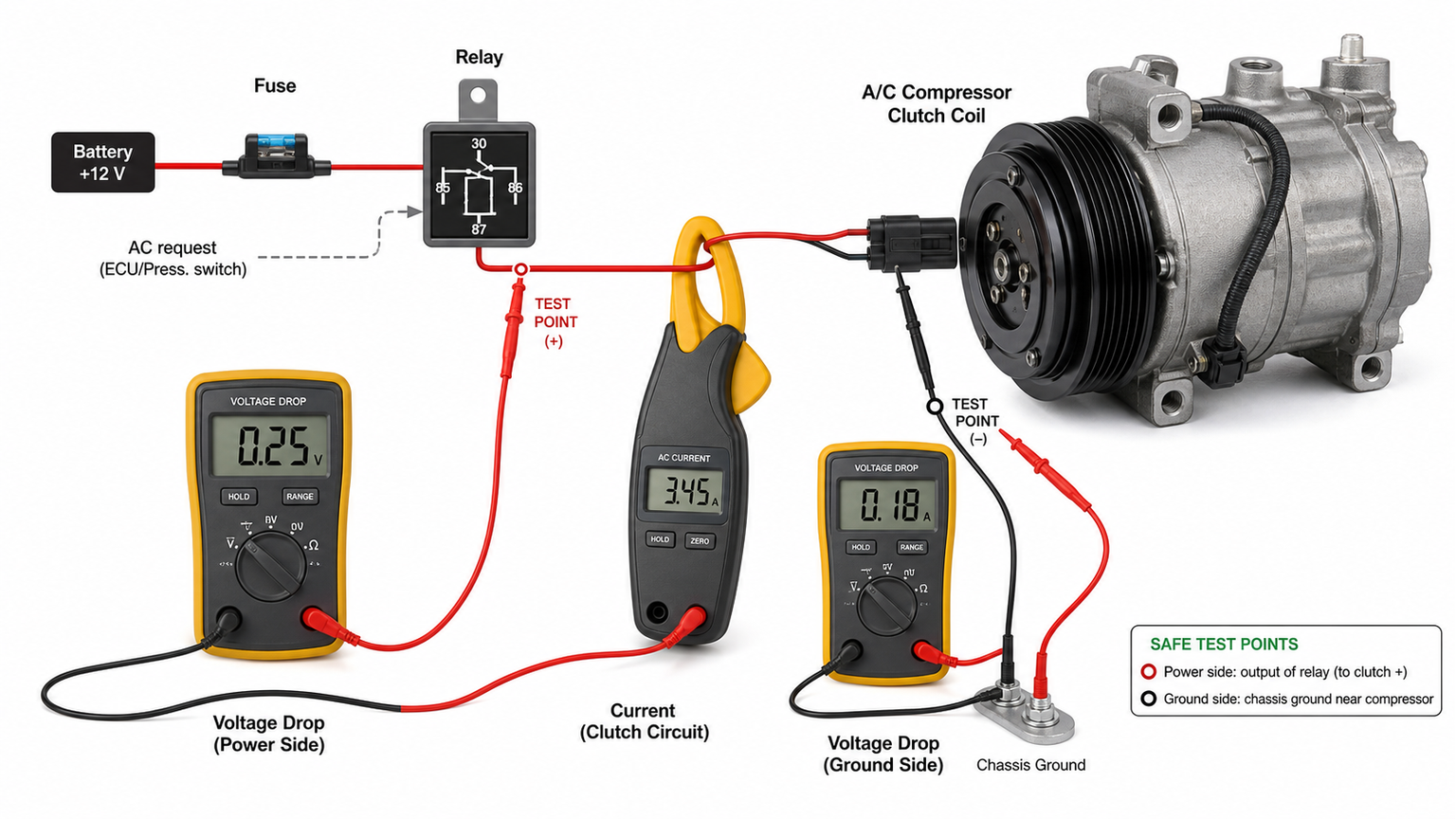

Verfolgen Sie den Stromkreis der Kupplung unter Last

1. Testen Sie die Sicherung auf beiden Seiten

Verwenden Sie den Schaltplan, um die richtige Sicherung und Einspeisung zu ermitteln. Prüfen Sie die Spannung an beiden Testpunkten, während die Kupplung betätigt wird. Fällt die Sicherung erneut aus, liegt ein Überstrom oder Kurzschluss vor, der lokalisiert werden muss. Der Einbau einer größeren Sicherung ist unsicher.

2. Überprüfen Sie den Relaisbefehl und den Kontaktausgang

Bestätigen Sie Spulenleistung, Spulensteuerung, Kontakteingang und geschalteten Ausgang. Einige Controller schalten die Relaismasse um; andere liefern Strom. Ein Relais mit interner Diode oder Widerstand muss durch ein Relais des richtigen Typs und der richtigen Polarität ersetzt werden. Wenn zum Testen ein zugelassenes identisches Relais verwendet wird, überprüfen Sie zunächst das Anschlussmuster und die Nennleistung.

3. Messen Sie die Spannung an der Spule, während diese angeschlossen ist

Führen Sie bei Befehl eine Rückprüfung mit zugelassenen Werkzeugen durch und vergleichen Sie die Kupplungsspulenspannung mit der Batteriespannung. Anschließend messen Sie die Spannungsabfälle auf der Strom- und Erdseite. Ein Stecker kann die Batteriespannung anzeigen, wenn er nicht angeschlossen ist, bei Spulenstrom jedoch zusammenbrechen. Überprüfen Sie die Anschlüsse auf eindringendes Öl, grüne Korrosion, lockeren Halt oder Hitzeschäden.

4. Spulenstrom oder Widerstand richtig messen

Eine Stromzange zeigt an, ob die Spule auf Befehl Strom zieht. Der Widerstand kann beim Vergleich mit der korrekten temperaturbasierten Spezifikation eine offene oder kurzgeschlossene Wicklung erkennen, er deckt jedoch nicht jeden intermittierenden Fehler auf. Trennen Sie vor der Widerstandsprüfung den Stromkreis gemäß den Anweisungen. Legen Sie den Strom nicht direkt an eine Spule an, es sei denn, das Serviceverfahren schreibt eine Sicherungsmethode vor.

Wenn der Strom die Spule erreicht, die Nabe jedoch nicht einrastet

Messen Sie den Kupplungsluftspalt

Verwenden Sie die angegebenen Fühlerlehrenpositionen und vergleichen Sie mehrere Punkte rund um die Nabe. Ungleichmäßige Messwerte können auf einen verzogenen Anker, Grate, Korrosion, Lagerbewegungen oder eine fehlerhafte Montage hinweisen. Die Luftspaltspezifikationen variieren je nach Kompressor und Kupplung. Importieren Sie keine Werte von Denso, Sanden oder anderen Marken in ein anderes Modell, nur weil der Riemenscheibendurchmesser ähnlich aussieht.

Warum sich der Spalt mit der Abnutzung verändert

Beim Einrücken der Kupplung verschleißen die Reibflächen, wodurch das Spiel zunimmt. Auch Hitzezyklen, Nabenverzug, falsche Unterlegscheiben, Lagerzustand und frühere Reparaturen können den Spalt verändern. Wenn das Magnetfeld gering ist, kann es sein, dass die Kupplung im kalten Zustand einrastet, nach dem Erhitzen der Spule jedoch versagt oder erst dann einrastet, wenn die Nabe angeklopft wird. Klopfen ist keine Reparatur und stellt ein Sicherheitsrisiko in der Nähe eines laufenden Bandes dar.

Überprüfen Sie die Lager- und Reibflächen der Riemenscheibe

Überprüfen Sie bei ausgeschaltetem Motor und sicherem Zugang die Drehung der Riemenscheibe, Lagergeräusche, Wackeln, Verfärbungen durch Hitze, Reibungsstaub, Verglasungen und Anzeichen dafür, dass die Nabe einen ungleichmäßigen Kontakt hat. Auch wenn das Kompressorinnere intakt ist, kann es zu einem rauen Riemenscheibenlager kommen. Umgekehrt beweist eine glatte Riemenscheibe nicht, dass sich die Kompressorwelle beim Einrücken der Kupplung dreht.

Überprüfen Sie die interne Kompressorlast

Befolgen Sie die Anweisungen des Herstellers, um festzustellen, ob sich die Kompressorwelle dreht und ob ein interner Fresser oder eine Verschmutzung vorliegt. Üben Sie keine Gewalt mit einem ungeeigneten Werkzeug auf die Nabe aus. Geschwärztes Öl, Metallabrieb, eine blockierte Welle, ein schwerer Riemenschaden oder wiederholte Überhitzung der Kupplung verwandeln die Reparatur von einer Spulen- oder Kupplungsaufgabe in eine Systemverunreinigungsentscheidung.

Warum die Kupplung einrasten und dann loslassen kann

Schnelle Zyklen können durch niedrige Ladung, Verhalten des Drucksensors oder Schalters, Frostschutz des Verdampfers, Überhitzung, übermäßigen Druck, instabile Spannung oder eine Kupplungsspule, die sich im heißen Zustand öffnet, verursacht werden. Beobachten Sie den Befehlsstatus zum Zeitpunkt der Freigabe. Wenn der Befehl nicht mehr angezeigt wird, ermitteln Sie den Grund für die Steuerung. Wenn der Befehl bestehen bleibt, der Strom jedoch stoppt, untersuchen Sie den elektrischen Pfad und die temperaturempfindliche Spule.

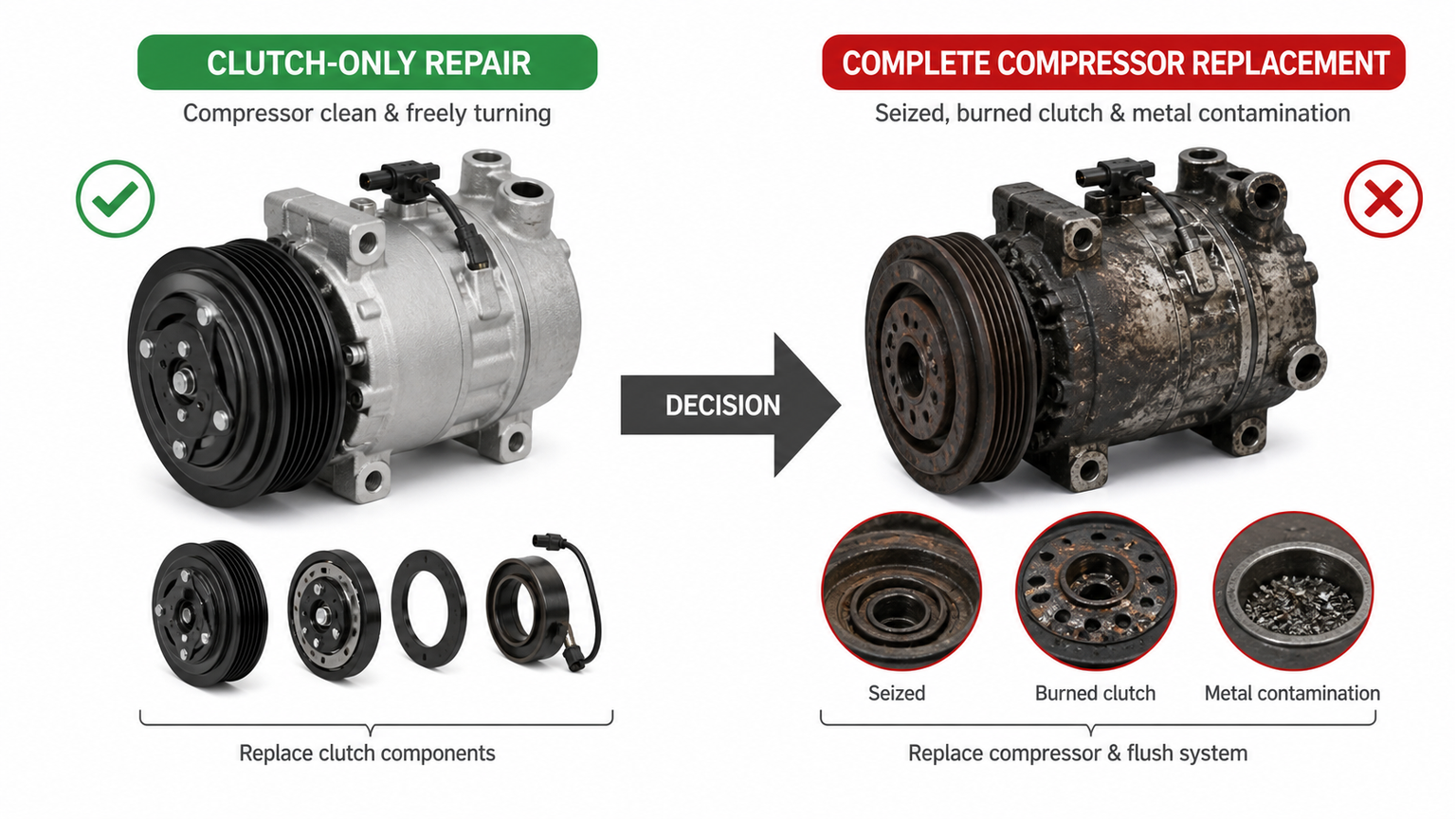

Kupplung reparieren oder kompletten Kompressor austauschen?

Eine Reparatur des Kupplungsniveaus kann angebracht sein, wenn

• Der Kompressor pumpt normal und dreht ohne ungewöhnliche Belastung.

• Der Kältemittelkreislauf ist sauber und die Drücke sind angemessen.

• Der Fehler ist auf die Spule, das Riemenscheibenlager, die Nabe oder die Luftspalt-Hardware beschränkt.

• Für den jeweiligen Kompressor sind die richtigen Kupplungskomponenten und Serviceverfahren vorhanden.

• Welle, Nase, Montage und Zustand des Steckers unterstützen eine zuverlässige Montage.

Ein vollständiger Kompressoraustausch ist sicherer, wenn

• Die Welle ist festgefressen, rau, undicht oder innen beschädigt.

• Metall oder zersetztes Öl weisen auf inneren Verschleiß hin.

• Die Kupplung ist überhitzt, weil das Kompressordrehmoment zu hoch ist.

• Die Kupplung ist kein separat unterstütztes Serviceteil.

• Das Gehäuse, die Nase, der Stecker, die Montageösen oder das Steuerventil sind beschädigt.

Ein Kompressorausfall kann auch eine Spülung (sofern genehmigt), einen Austausch des Sammlertrockners oder Akkumulators und eine Inspektion erforderlich machen AC-Kondensator und Korrektur des ursprünglichen Luftstroms oder der Schmierungsursache. A Die Entscheidung zwischen Kompressor-Kit und reinem Kompressor sollte auf der Systemverschmutzung und den enthaltenen Teilen basieren, nicht auf der Packungsgröße.

Ersatzabgleich und Großhandelsinspektion

Passen Sie die OE-Nummer des Kompressors, das Fahrzeug, das Baujahr, den Motor, den Markt, das Kältemittel, den Riemenscheibendurchmesser, die Nutanzahl, den Kupplungsstecker, die Montageösen, die Anschlussausrichtung, den Verteilertyp, das Steuerventil, die Ölspezifikation und die vorgefüllte Menge an. Ähnliche Gehäuse können unterschiedliche Verschiebungen, Ventillogiken, Sensorvorkehrungen oder Riemenscheibenausrichtungen verbergen. Verwenden Katalogressourcen und maßgebliche Anwendungsdaten anstelle eines einzelnen Fotos.

Was ein Zitat aussagen sollte

Überprüfen Sie, ob die Einheit Kupplung, Spule, Riemenscheibe, Nabe, Steuerventil, Öl, Dichtungen und Transportstopfen enthält. Geben Sie an, ob es neu oder generalüberholt ist und legen Sie die Prüfgrundlage fest. Für einen Kompressor-Großbestellung , Rückverfolgbarkeit des Etiketts, geschützte Anschlüsse, sauberes Öl, korrekter Wellenschutz, Steckerschutz, Montageinspektion und Verpackung, die die Kupplungsnabe nicht belasten kann.

Fahrzeugsegment-Angelegenheiten

Bei Personen- und Nutzfahrzeugen können zahlreiche Varianten der Kupplungssteuerung eingesetzt werden Bei Off-Highway-Maschinen können lange Schläuche, staubige Kondensatoren, starke Vibrationen, Kabinenrelais und Kabelbaumreparaturen vor Ort auftreten. Für die Zuordnung von Landwirtschafts- und Baukompressoren sind neben dem sichtbaren Kompressoretikett auch das Gerätemodell, der Motor, die HVAC-Konfiguration der Kabine und der Anschluss-/Anschlussnachweis erforderlich.

Fehlermuster, die den Auftragsumfang ändern sollten

Die Sicherung der Kupplungsspule öffnet sich wiederholt

Installieren Sie keine weitere Sicherung, bis der Stromkreis isoliert ist. Trennen Sie die Kupplungsspule nur wie angegeben und stellen Sie fest, ob der Kurzschluss im Kabelbaum, Relaisausgang, in der Diode, im Stecker oder in der Spule verbleibt. Überprüfen Sie Bereiche in der Nähe des Riemens, der Kompressorhalterung, der Abgaswärme und früherer Verbindungsreparaturen. Eine kurzgeschlossene Suppressordiode kann je nach Polarität des Messgerätkabels zu unterschiedlichen Messwerten führen. Durch den Austausch müssen die ursprüngliche Sicherungsleistung und der Stromkreisschutz wiederhergestellt werden. Eine größere Sicherung führt zu Schäden am Kabelbaum oder Controller.

Die Nabe weist blaue Hitzeflecken oder geschmolzenes Reibmaterial auf

Überhitzung bedeutet, dass die Kupplung unter ungewöhnlicher Belastung durchrutscht oder durchdreht. Messen Sie Versorgungsspannung, Luftspalt, Lagerzustand, Nabenebenheit und Kompressordrehmoment. Überprüfen Sie den Druck auf der Hochdruckseite und den Luftstrom im Kondensator. Eine eingeschränkte oder beschädigte Der Kondensator kann die Betriebslast erhöhen, während ein ausgefallener Lüfter oder eine Schmutzschicht den Druck erhöhen kann, selbst wenn der Kompressor selbst anfänglich läuft. Der Austausch nur der sichtbaren Kupplung kann die Ursache verschleiern, bis die neuen Reibflächen überhitzen.

Öl- und Kältemittelnachweise gehören in die Entscheidung

Wenn der Kompressor ausgebaut wird, überprüfen Sie das zurückgewonnene Öl und die zugelassenen Schaltkreisstellen auf Verfärbungen oder Metall. Das Erscheinungsbild sollte anhand der Wartungshistorie, des Kompressordesigns, der Farbstoffverwendung und des Kältemittelrückgewinnungsprozesses interpretiert werden. Setzen Sie das System nicht länger als nötig aus; Feuchtigkeitseintritt kann den erforderlichen Behälter-Trockner- oder Akkumulatorumfang verändern. Die Breite Die Aftermarket-Auswahl ersetzt keinen kontaminationsspezifischen Reparaturplan.

Die Kupplung greift ein, aber die Kühlung ist immer noch schwach

Der Eingriff beweist lediglich, dass die Nabe die Riemenscheibe mit der Welle gekoppelt hat. Es beweist nicht den korrekten Kältemittelmassenstrom, die Verdrängungssteuerung, den Ventilbetrieb, die Wärmeabfuhr des Kondensators, die Leistung des Expansionsgeräts, den Verdampferluftstrom oder die Position der Mischklappe. Beobachten Sie Nieder- und Hochdruckdruck, Entlüftungstemperatur, Leitungstemperaturen, Kompressorbefehl und Lüfterbetrieb unter definierten Umgebungs- und Motordrehzahlbedingungen. Ein verschlissener Kompressor kann sich drehen, ohne dass eine ausreichende Druckdifferenz entsteht; Ein überlastetes oder eingeschränktes System kann ohne nützliche Kühlung Druck erzeugen.

Ein neuer Kompressor lässt sich nicht einschalten

Überprüfen Sie den ursprünglichen Aktivierungsfehler erneut, anstatt davon auszugehen, dass der Ersatz defekt ist. Stellen Sie sicher, dass die Transportsicherungen entfernt wurden, der Stecker und die Erdung korrekt sind, der Kupplungsspalt innerhalb der genauen Teilespezifikation liegt, die Riemenscheibe mit dem Riemen ausgerichtet ist und das Steuermodul einen plausiblen Druck erkennt. Überprüfen Sie die korrekte Ölspezifikation und das Installationsverfahren. Ein falscher Anschlussadapter oder eine falsche Kompressorrevision passen möglicherweise mechanisch, während Spule, Diode, Ventil oder Sensorlogik unterschiedlich sind.

Überprüfung nach der Reparatur

Bevor Sie den Arbeitsauftrag abschließen, löschen Sie die Codes erst, nachdem Sie sie aufgezeichnet haben, evakuieren und befüllen Sie den Kältemittelkreislauf mit der zugelassenen Methode beim Öffnen und überprüfen Sie den stabilen Kupplungseingriff ohne ungewöhnlichen Schlupf oder Geräusche. Messen Sie die Temperatur und den Druck der Entlüftung bei vorgegebener Umgebungstemperatur, Motordrehzahl, Luftstromeinstellung, Türen oder Fenstern und Umluftmodus. Überprüfen Sie den Betrieb des Kondensatorlüfters und die Motortemperatur. Überprüfen Sie erneut, ob Kältemittel, Öl und elektrische Anschlüsse dicht sind.

Reproduzieren Sie den ursprünglichen Fehlerzustand

Eine wärmeempfindliche Spule oder ein zu großer Luftspalt können eine Kaltleerlaufprüfung bestehen. Betreiben Sie das System lange genug, um die ursprüngliche Temperatur zu erreichen, und wiederholen Sie dann den Leerlauf bei niedriger Drehzahl, den Neustart und die Straßenlastbedingungen, sofern dies sicher ist. Beobachten Sie Befehl, Spulenstrom, Spannungsabfall, Taktrate, Druck und Nabeneingriff. Eine Reparatur gilt erst dann als verifiziert, wenn die Kupplung mit dem Befehl synchronisiert bleibt und die ursprüngliche Beanstandung nicht vorliegt.

Dokumentdaten für Flotten- und Garantienutzung

Notieren Sie die alten und neuen Teilenummern, das zurückgewonnene Kältemittel, die angegebene Füllmenge, die Ölmenge und -methode, die Verschmutzungsbefunde, den Kupplungsluftspalt (sofern zutreffend), den Spulenstrom, den Spannungsabfall im Schaltkreis, die Druck- und Temperaturtestbedingungen sowie die ersetzten tragenden Teile. Dieser Beweis weist auf ein Installations-, System- oder Anwendungsproblem hin, wenn das Fahrzeug zurückkehrt. Bei wiederholten Flottenbestellungen schließen Sie die Dokumentation an die an Katalogreferenz und genehmigtes Muster, sodass spätere Käufe dieselbe verifizierte Konfiguration verwenden.

FAQ

Warum greift die Kupplung des Klimakompressors nach dem Aufladen nicht ein?

Überprüfen Sie den Druck, die Sensordaten und das Serviceergebnis

Das System ist möglicherweise immer noch unter- oder überladen, undicht, blockiert, führt Luft oder meldet einen unplausiblen Druck. Der Kupplungskreis weist möglicherweise einen damit zusammenhängenden Fehler auf. Vergleichen Sie die Messwerte und scannen Sie die Daten mit zugelassenen Geräten, bevor Sie den Eingriff erzwingen.

Kann ich das Kupplungsrelais überbrücken?

Nur wenn ein zugelassenes Diagnoseverfahren dies vorschreibt

Das Umgehen der Steuerung kann den Druck- und Temperaturschutz außer Kraft setzen und zu Schäden an der Verkabelung, dem Riemenantrieb oder einem festsitzenden Kompressor führen. Beginnen Sie mit Anforderungs-, Befehls-, Druck- und Belastungskreistests.

Kann ein zu großer Kupplungsluftspalt das Einkuppeln verhindern?

Ja, wenn die Magnetkraft den Spalt nicht schließen kann

Messen Sie den Spalt an den angegebenen Stellen und vergleichen Sie ihn mit dem genauen Kompressorverfahren. Überprüfen Sie außerdem Spulenspannung, Strom, Nabenzustand und Riemenscheibenlager. Der Spalt ist nur ein Teil des magnetischen Eingriffs.

Bedeutet eine rotierende Riemenscheibe, dass der Kompressor in Ordnung ist?

NEIN; Das Riemenscheibenlager und die Kompressorwelle sind getrennt

Die Riemenscheibe kann sich um eine stationäre Kompressorwelle drehen. Möglicherweise ist der Kompressor weiterhin blockiert, intern beschädigt oder kann nicht pumpen. Bewerten Sie Wellenbelastung, Drücke, Öl, Lärm und Verschmutzung.

Welche Angaben sind für den passenden Ersatzkompressor erforderlich?

Legen Sie sowohl Antrags- als auch physische Beweise vor

Senden Sie die OE-Nummer, das Fahrzeug- oder Gerätemodell, den Motor, das Kältemittel, die Rillen und den Durchmesser der Riemenscheibe, den Stecker, die Anschlüsse, die Montageansichten, die Details des Steuerventils, die erforderlichen mitgelieferten Teile, die Menge und den Fehlernachweis über Elecdura Kontaktkanal.

Produktspezifischer CTA

Wenn die Prüfung einen Kupplungs- oder Kompressorfehler bestätigt, senden Sie Elecdura die OE-Referenz, Anwendung, Kupplungsstecker, Riemenscheibenabmessungen, Anschlussausrichtung, Kältemittel- und Ölbedarf, Steuerventildetails, Verschmutzungsbefunde, erforderliches Zubehör und Bestellmenge. Durch diese Eingaben kann das Angebot einen kupplungsfähigen mechanischen Kompressor von einem kupplungslosen oder elektrischen Design unterscheiden und verhindern, dass ein optisch ähnliches Gerät in eine Großbestellung aufgenommen wird.
