Identifizierung des Fendt-Traktor-AC-Kompressors: Kupplungsspannung, Riemenscheibe, Anschlüsse und Querverweisprüfungen

Wie erkennt man den richtigen Fendt-Traktor-Klimakompressor?

Beginnen Sie mit der vollständigen Fahrgestell- oder Seriennummer des Fendt-Traktors und verwenden Sie die aktuellen AGCO-Ersatzteilbücher/Händlerkataloge, um die Original-Kompressor-Teilenummern und Ersatzversionen zu erhalten. Bestätigen Sie dann das Herstelleretikett, das Modell und die Seriennummer des ausgebauten Kompressors. Kupplungsspannung oder Steuerungsart; Riemenscheibendurchmesser, Riemenprofil und Rillenanzahl; montieren; Saug-/Auslassöffnungen und Taktung; Kältemittel; Ölprodukt und Menge.

Bestellen Sie nicht allein nach „Fendt 700“, einem Foto oder einer Kompressorfamilie wie SD7H15. Produktionsänderungen, Motor- und Kabinenoptionen, Marktspezifikationen und frühere Reparaturen können den Kompressor oder die Halterung verändern. Eine Familie kann mit unterschiedlichem Hubraum, 12- oder 24-Volt-Kupplung, Keilriemen- oder Mehrrippenriemenscheibe, Durchmesser, Anschlusshöhe und Ölfüllung verkauft werden. Käufer können Elecduras verwenden Die Auswahl landwirtschaftlicher Klimakompressoren als Beschaffungsweg erfolgt nur, wenn diese Kennungen übereinstimmen.

Die Seriennummer der Maschine und der OEM-Teiledatensatz leiten die Identifizierung; Der physische Beweis des Kompressors bestätigt die aktuelle Installation.

Checkliste zur Identifizierung des Fendt-Kompressors

Geben Sie vor dem Foto des Kompressors die Fahrgestellnummer an

Der offizielle Ersatzteilservice von Fendt verweist Besitzer auf die AGCO-Teilebücher, wo Ersatzteillisten und Explosionszeichnungen die Ersatzteile für die Maschine identifizieren. Der Zugang und die Bestellung werden über den Fendt-Vertriebspartner unterstützt. Das Traktorfahrgestell/die Serie verbindet die generische Serie mit ihrer tatsächlichen Produktionskonfiguration.

Notieren Sie das Modell genau mit Kennzeichen, Seriennummer, Baujahr (falls bekannt), Markt, Motor und Fahrerhaus. Fragen Sie den Händler nach der aktuellen OE-Nummer des Kompressors, bei jedem Austausch, bei jedem Halterungs- oder Schlauchwechsel und ob ein Kit mehrere alte Teile ersetzt. Für ältere Farmer-, Favorit- und andere unterstützte Maschinen kann das Fendt Classic Originalteileprogramm einen weiteren Referenzweg bieten, das Alter macht jedoch die Notwendigkeit einer seriengesteuerten Identifizierung nicht überflüssig.

Warum der entfernte Kompressor eine Bestätigung, nicht die einzige Autorität ist

Ein Vorbesitzer hat möglicherweise einen Universalkompressor, eine maßgeschneiderte Halterung oder überarbeitete Schläuche installiert. Daher kann die installierte Einheit aktuelle physische Schnittstellen nachweisen, entspricht jedoch möglicherweise nicht dem Originaldesign. Vergleichen Sie Etikett und Geometrie mit dem AGCO-Datensatz und notieren Sie etwaige Abweichungen, bevor Sie einen direkten Ersatz bestellen.

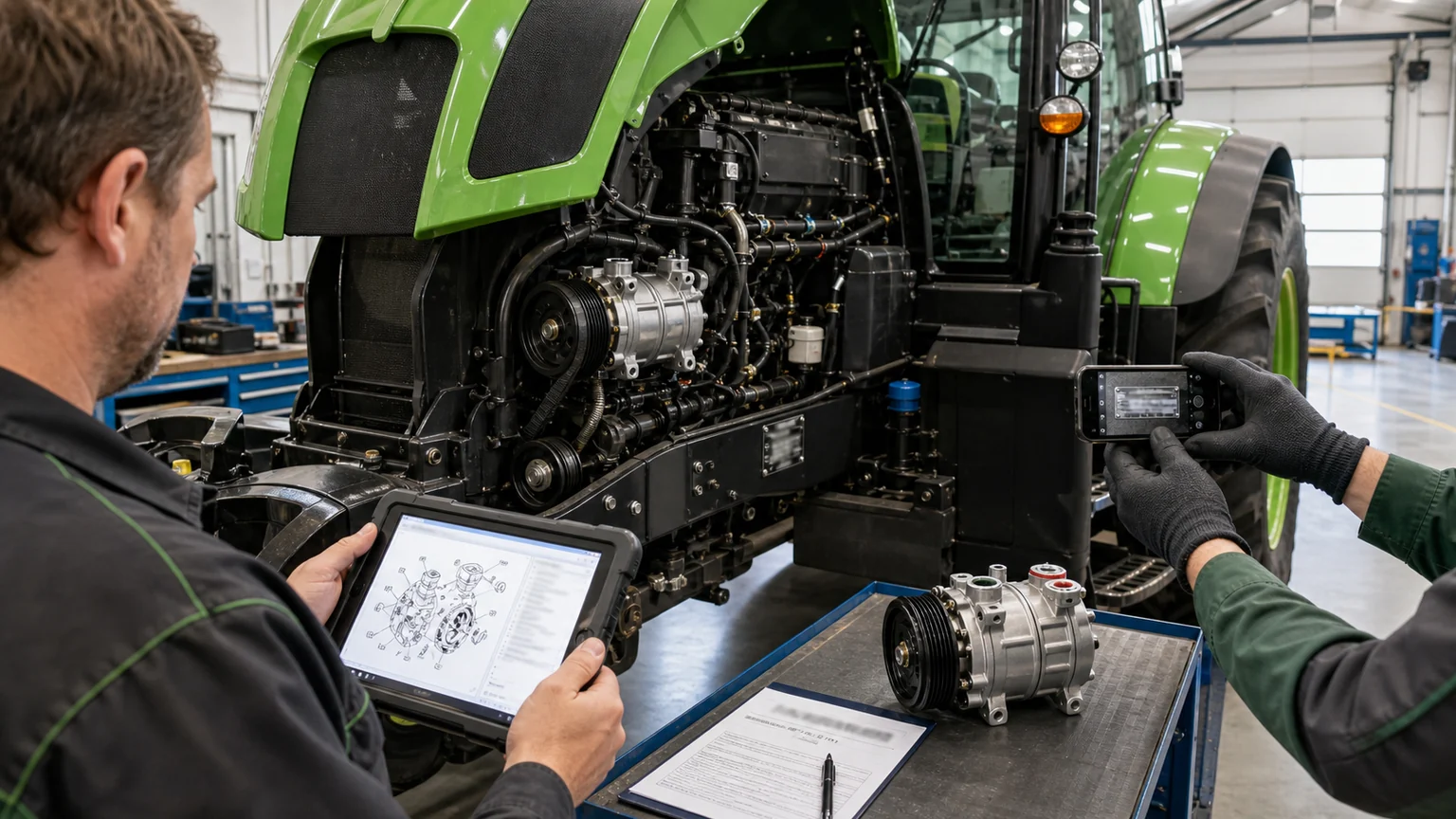

Fotografieren Sie den installierten Kompressor von vorne, von hinten und von beiden Anschlussseiten, bevor Sie ihn bergen oder entfernen. Erfassen Sie Riemenweg, Spanner, Halterungen, Abstandshalter, Kabelbaum, Boden, Schlauchführung und Abstand. Reinigen Sie das Etikett anschließend vorsichtig genug, um es lesen zu können, ohne die Tinte zu zerstören. Notieren Sie jedes Zeichen, einschließlich Suffixe, anstatt den prominentesten Familiennamen zu kopieren.

Lesen Sie das Kompressoretikett vollständig durch

In den offiziellen FAQ von Sanden heißt es, dass die Aftermarket-Modellnummer auf dem Etikett des Kompressors erscheint und bei der Produktsuche eine Modell- oder Herstellerteilenummer von Sanden verwendet werden kann. Außerdem werden Benutzer dazu aufgefordert, auf dem Etikett die Ölart und -menge zu überprüfen. Andere Hersteller ordnen die Etiketten anders an, aber nützliche Felder umfassen üblicherweise Hersteller, Modell, Baugruppe/Teil, Seriennummer/Datum, Kältemittel, Öl und Gesamtölmenge.

Wenn eine Beschriftung fehlt oder nicht lesbar ist, erfinden Sie die fehlende Identität nicht aus der Gussform. Suchen Sie die OE-Nummer im Maschinendatensatz und vergleichen Sie ein Arbeitsblatt mit kontrollierten Abmessungen. Die Beschreibung des Verkäufers „SD7H15-Stil“ stellt weder die Authentizität des Herstellers noch die Austauschbarkeit dar.

Die Kompressorfamilie definiert die Baugruppe nicht

Im Universal-Kompressor-Flyer 2025 von MAHLE für Land- und Baumaschinen sind mehrere SD7H15-Beispiele mit unterschiedlichen Riemenscheibendurchmessern, Nutzahlen und 12- oder 24-Volt-Kupplungen aufgeführt. Der gleiche Tisch umfasst 119- und 120-Millimeter-Mehrrippenscheiben und 132-Millimeter-Versionen mit zwei Rillen. Dies ist ein direkter Beweis dafür, dass der Familienname allein unvollständig ist.

DENSO hat außerdem Leitlinien zur Nichtaustauschbarkeit für optisch verwandte Kompressoren veröffentlicht, die sich durch Hubraum, Riemenscheibe/Begrenzer, Ölmenge und Anschlussposition unterscheiden. Diese DENSO-Beispiele sind keine Fendt-Querverweise; Sie demonstrieren das Matching-Prinzip. Behandeln Sie jede Baugruppennummer als kontrollierten Artikel.

Bestätigen Sie 12 V, 24 V oder eine andere Steuerungsanordnung

Viele landwirtschaftliche Kompressoren mit Riemenantrieb verwenden eine elektromagnetische Kupplung, aber die Spulenspannung muss zum Maschinenkreis passen. Eine 12-Volt- und eine 24-Volt-Version können das gleiche Gehäuse, die gleiche Halterung und das gleiche Aussehen der Riemenscheibe haben. Eine falsche Spannung kann das Einkuppeln verhindern, die Spule überhitzen, den Steuerstromkreis beschädigen oder zu wiederholten intermittierenden Fehlern führen.

Überprüfen Sie die Spannung anhand des Kompressoretiketts, der OE-/Teiledaten und des Schaltplans. Messen Sie die Maschinenversorgung nur über das Fendt-Diagnoseverfahren und unter den richtigen Befehls-/Lastbedingungen. Die Steckerform oder Kabelfarbe ist keine Spannungsangabe. Einige Kompressoren verwenden kupplungslose Antriebsbegrenzer oder elektronische Steuerventile; Führen Sie bei diesen Architekturen keinen Kupplungstest durch.

Das Servicematerial von Sanden enthält verschiedene Kriterien für Belastungsspannung und Spulenwiderstand für seine definierten 12- und 24-Volt-Kupplungssysteme. Diese Zahlen sind nützlich, wenn die exakte Sanden-Kupplung und das Sanden-Handbuch gelten; Es handelt sich nicht um universelle Akzeptanzwerte für jeden Fendt-Ersatz, jede Aftermarket-Spule oder jede Umgebungstemperatur.

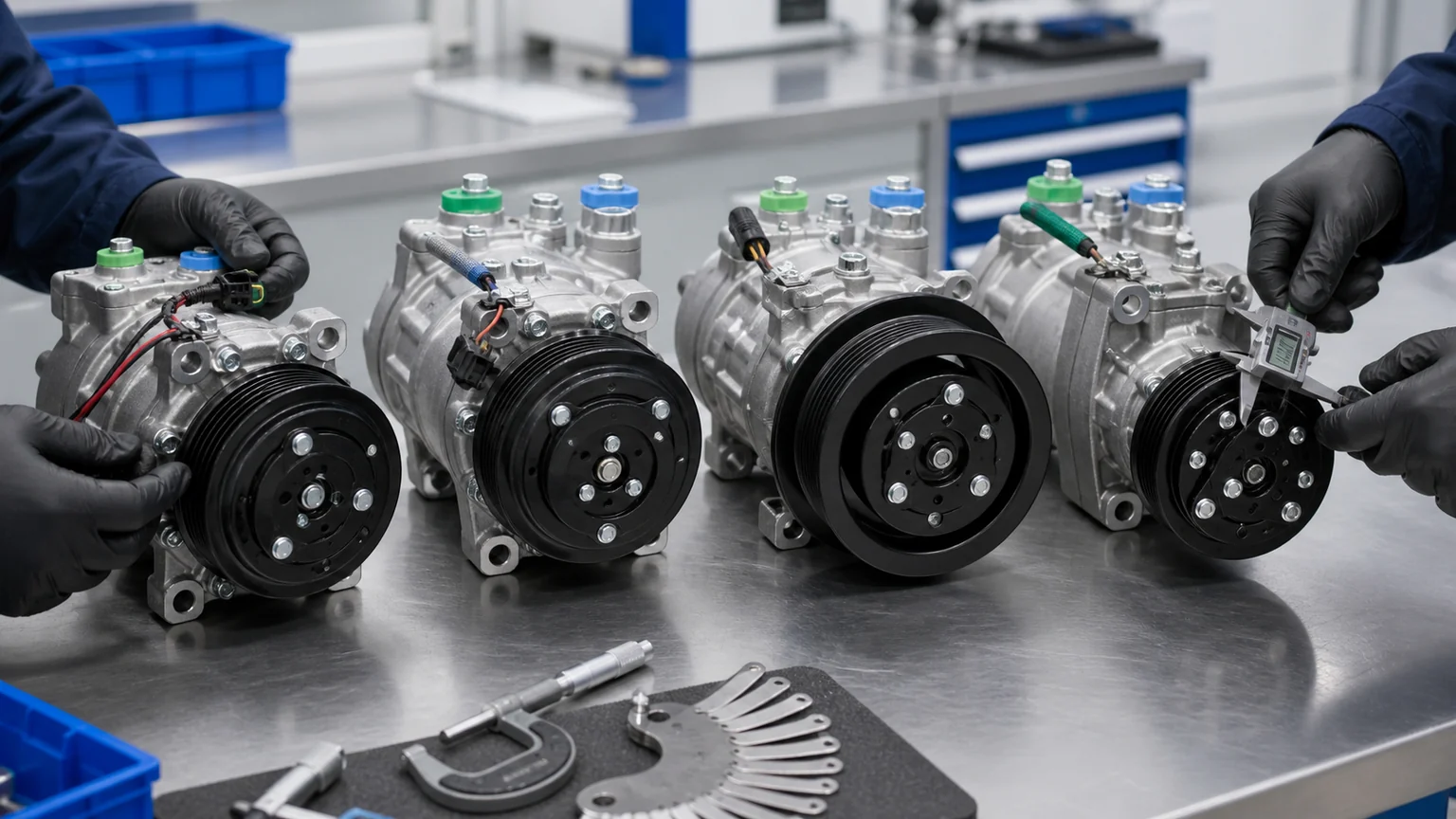

In derselben Kompressorfamilie können unterschiedliche Spannungen, Riemenscheibendurchmesser, Riemenprofile, Rillenanzahlen und Montagekonfigurationen verborgen bleiben.

Messen Sie den Riemenscheibendurchmesser, das Profil und die Rillenanzahl

Messen Sie den effektiven Riemenscheibendurchmesser mit der vom Lieferanten festgelegten Methode. Verlassen Sie sich nicht auf eine raue Außenkante. Identifizieren Sie klassische Keilriemen, Mehrfach-V-Rillen oder Serpentinen-/Mehrrippenprofile und zählen Sie aktive Rillen. Fotografieren Sie den Originalriemen und notieren Sie, ob eine ungenutzte Nut beabsichtigt ist. Notieren Sie den Riemenscheibenversatz vom Montagebezugspunkt und die Position der Kupplungsfläche.

Ein anderer Durchmesser ändert die Kompressorgeschwindigkeit bei einer bestimmten Motorgeschwindigkeit. Der falsche Versatz oder das falsche Rillenprofil führt zu Riemenfehlausrichtung, Geräuschen, Kantenverschleiß, geschleuderten Riemen und Lagerbelastung. Eine am Kompressor angeschraubte Riemenscheibe kann für den Antrieb des Traktors falsch sein. Überprüfen Sie Umlenkrollen, Spannrolle und Kurbelriemenscheibe, bevor Sie einen neuen Kompressor für ein Riemenproblem verantwortlich machen.

Überprüfen Sie die Kupplungs-, Riemenscheiben- oder Begrenzerarchitektur

Eine herkömmliche Kupplung besteht aus einer Spule, einem Riemenscheibenlager und einer Anker-/Antriebsplatte mit einem bestimmten Luftspalt. Ein direkt angetriebener oder kupplungsloser Kompressor kann einen Drehmomentbegrenzer verwenden, der den Riemenweg schützt, wenn der Kompressor blockiert. Hinter ähnlichen Stirnflächen kann sich ein unterschiedliches Eingriffs- und Überlastverhalten verbergen.

Übertragen Sie keine alte Kupplung oder Riemenscheibe, es sei denn, der Kompressorhersteller genehmigt die Teile und die Methode. Notieren Sie den Spulenstecker, die Leitungslänge, die Erdungsmethode, das Rollenlager, den Plattentyp, die Befestigungsteile und den Luftspalt. Eine durchgebrannte Kupplung kann eine Folge niedriger Spannung, übermäßiger Zyklen, schlechter Luftströmung im Kondensator oder eines festsitzenden Kompressors sein – nicht der ursprüngliche Fehler.

Identifizieren Sie Befestigungsösen, Buchsen und Ausrichtung

Notieren Sie die Anzahl und Ausrichtung der Montageösen, den Abstand der vorderen/hinteren Ösen, den Loch- oder Buchsendurchmesser, die Achsabstände und die Kompressorlänge. Einige Ohren enthalten Gleitbuchsen, die richtig positioniert werden müssen, damit das Anziehen nicht zu Rissen im Gussteil führt. Vergleichen Sie alle separaten Halterungen, hinteren Stützen und Abstandhalterstapel.

Trockenmontage, ohne Schläuche oder Kabel zu zwingen. Die Rillen der Riemenscheibe müssen innerhalb der Betriebsgrenze mit dem Traktorantrieb ausgerichtet sein, der Riemen muss die Kupplungs-/Spulenführung freigeben und die Karosserie muss durch Vibrationen und Spannerweg frei von Motor-, Motorhauben- und Kabinenstrukturen sein. Schleifen Sie niemals ein Ohr ab oder lassen Sie eine hintere Strebe weg, um eine ungefähre Passform des Kompressors zu gewährleisten.

Häfen erfordern mehr als nur Ansaug- und Auslassstandorte

Der Sauganschluss ist normalerweise größer, aber Anschlussidentität, Gewinde, Pad-/Verteilerdesign, O-Ring, Pilotdurchmesser, Abstand und Taktung müssen anhand von Zeichnungen oder der verschlossenen alten Einheit bestätigt werden. Die Anschlussköpfe können oben, hinten oder seitlich montiert werden und können die Schlauchführung in Richtung eines Hindernisses drehen. Zum Kopf/Verteiler können auch ein Überdruckventil, ein Serviceanschluss oder ein Sensor gehören.

Lassen Sie die Kappen bis zum kontrollierten Verbindungsschritt installiert. Setzen Sie keine verschmutzten Lehren ein und verwenden Sie keine unbekannten Stopfen als Gewindeprüfer. Fotografieren Sie die Ausrichtung des Leitungsverteilers und der Dichtungen während der Demontage, entsorgen Sie die Dichtungen nach Bedarf und schützen Sie offene Schläuche vor Feuchtigkeit und Schmutz. Biegen Sie niemals starre oder gealterte Schläuche, um an einen nicht passenden Kopf zu gelangen.

Passende Steuerventile, Schalter und Steckverbinder

Ein Kupplungsdraht ist nicht die einzig mögliche elektrische Schnittstelle. Kompressoren mit variabler Verdrängung können über ein elektronisches Regelventil, einen Drehzahl-/Temperatursensor oder einen Schutzschalter verfügen. Bestätigen Sie die Anzahl der Anschlüsse, die Kodierung, die Pinbelegung, den Steuerungstyp und die Taktung. Ein zweipoliger Stecker, der physisch passt, kann ein anderes elektrisches Verhalten aufweisen.

Wenn ein Aftermarket-Kompressor ohne Ventil oder Schalter geliefert wird, prüfen Sie, ob die Übertragung zulässig ist und ob die alte Komponente weiterhin betriebsbereit und kalibriert ist. Tauschen Sie keine Ventile zwischen Familienmitgliedern aus. Die Position des Steckers kann die Reichweite des Kabelbaums und die Hitzeeinwirkung bestimmen, selbst wenn das Ventil selbst kompatibel ist.

Kältemittel, Ölprodukt und Menge sind Teil der Identität

Verwenden Sie die Fendt-Maschinendaten und die genauen Kompressoretiketten/Serviceinformationen, um Kältemittel, Ölchemie/-viskosität und System-/Kompressormenge zu identifizieren. Ein Kompressor kann vorbefüllt für eine breite Anwendung oder mit einer Transportmenge geliefert werden, die ein OEM-Ausgleichsverfahren erfordert. Entleeren und füllen Sie nicht aus Gewohnheit von einem anderen Traktormodell aus.

Die in anderen Komponenten verbleibende Ölmenge hängt von der Störung und dem Wartungsvorgang ab. Zu wenig schadet der Schmierung; Zu viel verringert die Kapazität und kann den Kompressor beschädigen. Feuchtigkeit, Metallabrieb, gemischtes Öl und Dichtmittel erfordern eine dokumentierte Reparaturentscheidung. Verwenden Sie kalibrierte Kältemittelgeräte und befolgen Sie die Umwelt- und Technikerlizenzvorschriften.

Erstellen Sie ein Kompressor-Querverweis-Arbeitsblatt

Neue, wiederaufbereitete und universelle Optionen

Geben Sie an, ob es sich bei dem Angebot um ein neues Original, ein neues Marken-Ersatzteil, eine neue Handelsmarke, ein wiederaufbereitetes Angebot oder ein gebrauchtes Angebot handelt. Ein universeller landwirtschaftlicher Kompressor kann gültig sein, wenn alle technischen Bereiche übereinstimmen und die Halterung/Schläuche konstruiert sind, aber „universal“ bedeutet nicht anschraubbar. Definieren Sie, wer Adapter, Verteiler, Riemenscheiben oder elektrische Ersatzteile liefert und wer Eigentümer der Systemgarantie ist.

Fordern Sie bei wiederaufbereiteten Einheiten die Kernidentität, ersetzte Verschleißteile, Bearbeitungsgrenzen, Kupplungs-/Spulenstatus, Steuerventil, Ölreinheit, Leck-/Funktionstest und Rückverfolgbarkeit an. Ein attraktiver Austauschpreis kann teuer werden, wenn eine Kernrückgabe, ein Schlauchwechsel oder wiederholte saisonale Ausfallzeiten unterbleiben.

Was gehört in eine Fendt-Kompressor-Anfrage?

• Fendt-Modell, vollständiges Fahrgestell/Serie, Markt, Motor, Kabine und Produktionsjahr, sofern überprüft.

• AGCO/Fendt OE-Nummer, Ersetzungshistorie und Hinweise zu Händlersätzen oder Halterungen.

• Alter Kompressorhersteller, vollständiges Modell-/Baugruppen-/Serienetikett und installierte Fotos.

• Kupplungsspannung oder Steuerungsarchitektur, Stecker, Spulenkabel und Erdungsmethode.

• Riemenscheibenprofil, aktive Rillen, Durchmesser, Versatz und Kupplungs-/Begrenzerdesign.

• Montieren Sie Ohren/Buchsen/Zentren, Hülle, Kopf/Anschlüsse, Verteiler/Dichtungen und Taktung.

• Kältemittel, genaues Ölprodukt, Kompressor-/Systemölverfahren und Vorfüllstatus.

• Neu-/Reman-/Gebrauchtzustand, enthaltene Teile, Menge, Bestimmungsort, Lieferzeit und Garantie.

Planen Sie saisonale Bestände, ohne falsche Teile zu multiplizieren

Verwenden Sie die Servicehistorie, um Traktoren nach fahrgestellgesteuerter Kompressorbaugruppe zu gruppieren, nicht nur nach Flottenmodell. Verknüpfen Sie jeden genehmigten Querverweis mit Fotos und dem vollständigen Arbeitsblatt und prognostizieren Sie dann anhand der installierten Population, der Ausfallrate und der Vorlaufzeit für die Erntesaison. Bewahren Sie wichtige Dichtungen, Trockner und alle zugelassenen Riemen- oder elektrischen Serviceteile beim Kompressor auf.

Untersuchen Sie vor der Hauptsaison die gelagerten Kartons auf Druckstellen, Feuchtigkeit, verlorene Anschlusskappen oder Ölflecken und stellen Sie sicher, dass sich die Katalogersetzungen nicht geändert haben. Drehen Sie den Lagerbestand unter die Lagergrenzen des Lieferanten. Eine kleinere Anzahl verifizierter Baugruppen ist sicherer und einfacher zu unterstützen als eine breite Palette ungefährer SD7H15-ähnlicher Baugruppen.

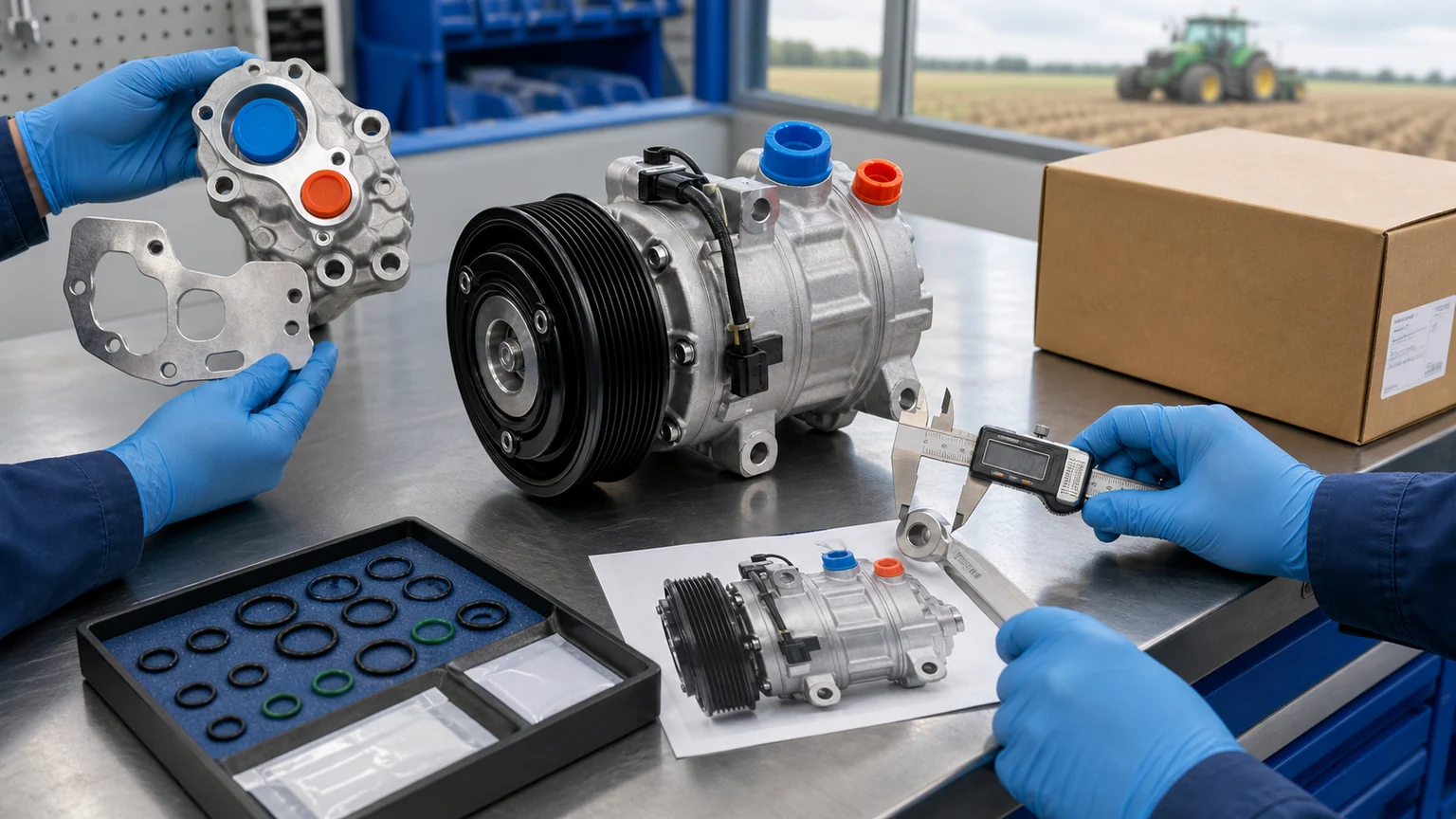

Bei der Eingangskontrolle müssen die Kappen erhalten bleiben und gleichzeitig Anschlüsse, Dichtungen, Halterung, Steueranschluss, Riemenscheibe und Chargenidentität bestätigt werden.

Erhalten Sie eine Inspektion, bevor der Traktor außer Betrieb gesetzt wird

1. Übereinstimmung mit der Identität. Vergleichen Sie Bestellung, OE-Kette, Herstellermodell, Spannung/Steuerung, Charge und Zustand.

2. Schallplattenverpackung. Fotografieren Sie zerdrückte Kartons, Ölflecken, zerbrochene Deckel oder Stöße, bevor Sie das Produkt weiter auspacken.

3. Halten Sie die Ports verschlossen. Bestätigen Sie die Kappen und trocknen Sie die Außenseite, ohne das neue Gerät unnötig freizulegen.

4. Vergleichen Sie nebeneinander. Überprüfen Sie Riemenscheibe, Kupplung/Begrenzer, Halterung, Kopf, Anschlüsse, Stecker und Gehäuse im Vergleich zur alten Einheit.

5. Überprüfen Sie den enthaltenen Inhalt. Identifizieren Sie Dichtungen, Verteiler, Ventil, Halterungen, Ölinformationen und Installationshinweise.

6. Beheben Sie zunächst Unstimmigkeiten. Bevor der Austausch genehmigt wurde, dürfen Sie kein Kältemittel zurückgewinnen und den Traktor nicht stilllegen.

Installation und Ursachenkontrolle

Stellen Sie fest, warum der alte Kompressor ausgefallen ist. Überprüfen Sie den Luftstrom des Kondensators und des Kühlers, den Lüfterbetrieb, den Riemen/Spanner, den Kupplungskreis, die Kältemittelfüllung, Lecks, Verengungen, die Expansionsvorrichtung, den Trockner, das Öl und die Verschmutzung. Ein festsitzender Kompressor kann eine Kupplung verbrennen; Ein schwacher Kondensatorluftstrom kann den Druck und die thermische Belastung erhöhen. Fremdkörper können den Ersatz zerstören.

Befolgen Sie den Reparaturplan zum Spülen oder Ersetzen von Komponenten, erneuern Sie den Sammler-Trockner und das Expansionsgerät bei Bedarf, verschließen Sie gereinigte Leitungen, installieren Sie neue vorgeschriebene Dichtungen und ziehen Sie die Anschlüsse/Halterungen korrekt an. Evakuieren, Dichtheitsprüfung und Massebeladung. Überprüfen Sie die Riemenausrichtung, den Kupplungs-/Steuerbefehl, die Entlüftungstemperatur und das Verhalten der Hoch-/Niederdruckseite im Rahmen des Maschinenverfahrens.

Häufig gestellte Fragen

Kann ich einen Fendt-Kompressor nach Traktorserie bestellen?

Nein. Verwenden Sie das vollständige Chassis-/Serien- und aktuelle AGCO-Teileprotokoll und bestätigen Sie dann den installierten Kompressor und die Schnittstellen.

Sind alle SD7H15-Kompressoren austauschbar?

Nein. Spannung, Riemenscheibe, Halterung, Kopf/Anschlüsse, Steuerung, Öl und andere Montagedetails können innerhalb dieser Familie unterschiedlich sein.

Wie kann ich erkennen, ob die Kupplung 12 V oder 24 V hat?

Verwenden Sie das Etikett, die OE-/Teiledaten und die Verkabelungsinformationen. Raten Sie nicht allein aufgrund der Steckerform, des Widerstands oder des Traktoralters.

Kann ein anderer Riemenscheibendurchmesser verwendet werden, wenn der Riemen passt?

Nicht ohne technische Genehmigung. Durchmesseränderungen, Kompressorgeschwindigkeit und Versatz/Profil wirken sich auf die Ausrichtung und die Riemenlebensdauer aus.

Kann ich den alten Behälter-Trockner an Ort und Stelle lassen?

Befolgen Sie die Anweisungen des Maschinen- und Kompressorlieferanten. Nach einer Systemöffnung oder einem Kompressorausfall müssen der Trockner und andere Komponenten häufig ausgetauscht oder einer kontrollierten Bewertung unterzogen werden.

Sollte ich die Anschlusskappen des neuen Kompressors entfernen, um die Gewinde zu vergleichen?

Nein. Verwenden Sie Zeichnungen, das verschlossene Altgerät, zugelassene Messgeräte oder Lieferantennachweise. Halten Sie das neue Gerät bis zur Installation vor Feuchtigkeit und Schmutz geschützt.

Passen Sie die Maschine an, dann den kompletten Kompressor

Die zuverlässige Reihenfolge ist Fahrgestell/Seriennummer, AGCO/Fendt OE-Kette, installiertes Etikett und vollständige physikalische/elektrische Spezifikation. Wenn nur das Traktormodell, die Kompressorbesetzung oder der Familienname abgeglichen wird, bleiben zu viele unkontrollierte Variablen übrig. Beheben Sie alle Differenzen vor der Kältemittelrückgewinnung und bewahren Sie das genehmigte Arbeitsblatt für zukünftige Saisonbestellungen auf.
