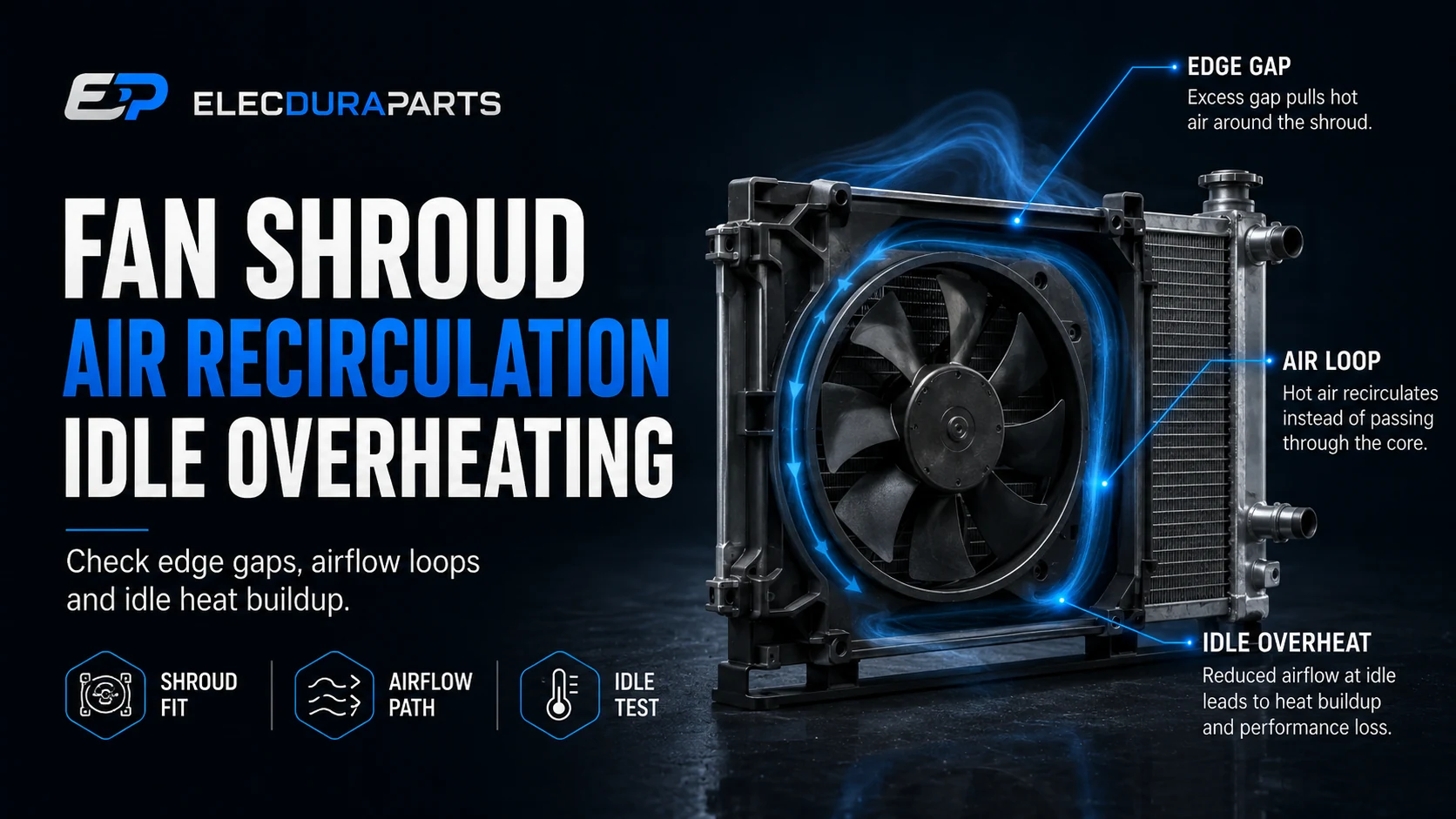

Recirculación de aire de la cubierta del ventilador: diagnosticar el reingreso de aire caliente en ralentí

La recirculación de aire de la cubierta del ventilador se produce cuando un ventilador de refrigeración extrae parte del aire de descarga alrededor del radiador en lugar de aspirar aire ambiente fresco a través del núcleo. A alta velocidad, el flujo de aire comprimido puede ocultar el defecto. En ralentí, durante el trabajo a baja velocidad o después de un reinicio en caliente, el circuito puede elevar la temperatura del aire de entrada al radiador, reducir la diferencia de temperatura disponible para el rechazo del calor y hacer que un sistema de enfriamiento que de otro modo funcionaría parezca de tamaño insuficiente.

La cuestión importante no es simplemente si el sudario está roto. El diagnóstico debe demostrar por dónde entra el aire al ventilador, por dónde sale y si el aire caliente de descarga puede regresar al lado de baja presión. Falta un sello perimetral, un espacio abierto al lado del radiador, falta una presa de aire inferior, profundidad incorrecta del ventilador o un reemplazo Un conjunto de ventilador de refrigeración con una geometría de cubierta incorrecta puede generar el mismo problema de funcionamiento.

Esta guía se centra en la ruta aérea. Utiliza mapeo de temperatura, indicadores de material ligero, razonamiento de zonas de presión y comparaciones controladas para distinguir la recirculación de un motor débil, un radiador restringido, una falla del termostato o una pérdida genuina de capacidad del lado del refrigerante.

Respuesta rápida: compare la temperatura del aire en ambos lados del radiador

Estabilizar el vehículo en la condición que produce la queja. Verifique el comando y la velocidad del ventilador, luego mida el aire ambiente delante del módulo de enfriamiento, el aire que ingresa en varios puntos a través de la cara del radiador y el aire caliente que sale detrás del ventilador. Un aumento localizado en la temperatura del aire de entrada cerca de un perímetro abierto o espacio en el cuerpo, especialmente cuando esa temperatura sigue a la temperatura de descarga del ventilador, favorece el reingreso de aire caliente.

Por qué el aire recirculado elimina menos calor del motor

El radiador depende de la diferencia de temperatura.

Un radiador rechaza calor porque el refrigerante está más caliente que el aire que cruza las aletas. Si el aire de descarga caliente circula y se convierte en aire de entrada, el núcleo recibe aire más caliente que el ambiente. El ruido del ventilador y la velocidad de las aspas pueden seguir siendo convincentes mientras disminuye la refrigeración útil.

El volumen de aire por sí solo no describe el valor de enfriamiento

Un anemómetro puede mostrar movimiento cerca del módulo, pero por sí solo no puede probar que el aire es fresco o que atravesó todo el núcleo. Registre tanto la velocidad como la temperatura. El flujo útil es el aire ambiental que pasa una vez a través del área de las aletas activas y luego escapa del compartimiento del motor sin regresar inmediatamente.

El ventilador crea regiones de alta y baja presión.

Un ventilador extractor reduce la presión dentro de la cubierta y aumenta la presión aguas abajo. El radiador y la ruta prevista de la parrilla deben separar esas zonas. Cada ruta abierta entre ellos se convierte en un cortocircuito: el aire elige el espacio de menor resistencia en lugar del paquete de aletas.

Las pequeñas brechas pueden dominar cuando el núcleo es restrictivo

Las aletas densas, los desechos, los refrigeradores auxiliares y la alta carga de calor aumentan la resistencia a través de la chimenea de enfriamiento. Un rincón abierto relativamente pequeño puede permitir el paso de una cantidad desproporcionada de aire recirculado. Esta es la razón por la que una tira de espuma faltante puede ser importante en una aplicación pero parecer inofensiva en otra.

Distinga la recirculación del bypass de aire ordinario

El aire de derivación evita el intercambiador de calor.

La derivación de aire ocurre cuando el ventilador aspira aire ambiente a través de un espacio en lugar de a través del radiador. Reduce el flujo del núcleo, pero el aire desviado puede permanecer cerca de la temperatura ambiente. La recirculación es un circuito más específico en el que el aire de descarga ya calentado regresa aguas arriba.

La temperatura identifica la diferencia.

Si el aire del espacio está cerca del ambiente, investigue el bypass. Si hace mucho más calor y sigue la temperatura de descarga aguas abajo a medida que cambia la carga del ventilador, es más probable que haya recirculación. Ambos defectos pueden coexistir y ambos pueden corregirse restableciendo el límite de presión previsto.

El remojo debajo del capó puede imitar un bucle

Después del apagado, todo el aire debajo del capó se calienta. Por lo tanto, una sola lectura en caliente después del reinicio no es una prueba. Observe la secuencia de tiempo: la recirculación genuina generalmente se fortalece cuando el ventilador funciona y se debilita cuando la ruta de fuga se sella temporalmente, mientras que la absorción general se aclara gradualmente a medida que ingresa aire fresco.

Primero confirme la queja bajo carga controlada

Registre la condición de operación exacta

Tenga en cuenta la temperatura ambiente, la velocidad del motor, la velocidad del vehículo, la solicitud de aire acondicionado, la temperatura del refrigerante, la carga de la transmisión y el tiempo desde el arranque. Para equipos o camiones, registre la carga hidráulica o de la toma de fuerza. Una condición repetible es esencial.

No cree una carga de calor estacionaria insegura

Usar procedimientos de prueba de enfriamiento alineados con el fabricante , ventilación adecuada, sujeción de ruedas y límites de temperatura. Deténgase si el refrigerante hierve, la presión se vuelve anormal o el personal queda expuesto a las aspas en movimiento. Nunca alcance un ventilador energizado.

Verifique el comando del ventilador antes de analizar la cubierta.

Confirme la etapa del ventilador solicitada o el comando PWM, el voltaje de suministro, la caída de voltaje a tierra y la velocidad real. Un ventilador lento puede crear un sobrecalentamiento similar en inactivo. El Los recursos de diagnóstico de control del ventilador ayudan a separar las fallas de comando eléctrico de las fallas en la ruta del aire antes de reemplazar las piezas mecánicas.

Utilice una respuesta mesurada, no sonido

Un ventilador puede sonar potente mientras gira por debajo de las especificaciones, y el ruido de las aspas puede aumentar cuando el aire hace un cortocircuito alrededor de un espacio. Cuando los datos del servicio lo permitan, compare la velocidad del tacómetro o de la herramienta de escaneo con el comando y la corriente.

Mapee la ruta aérea prevista antes de la prueba

Identificar cada límite de presión

Inspeccione la pila del radiador al condensador, el perímetro de la cubierta, la espuma lateral, los paneles de cierre superiores, la presa de aire inferior, las guías de la rejilla y las aberturas alrededor de las tuberías o arneses. Fotografíe el ensamblaje antes de mover cualquier cosa. El La gama de piezas para aplicaciones específicas ilustra por qué módulos aparentemente similares pueden requerir diferentes sellos y paneles.

Los paneles de la carrocería del vehículo pueden ser piezas de refrigeración funcionales

Un protector contra salpicaduras o un panel de cierre puede parecer cosmético, pero controla el campo de presión. La reparación de colisiones, la instalación de accesorios o el servicio previo pueden eliminarlo. Evalúe el recorrido completo del aire del vehículo, no solo el componente suministrado con el ventilador.

Busque pruebas de testigos

Las rayas limpias en el polvo, los bordes de espuma pulidos, los sujetadores sueltos, la cinta desplazada y los rastros repetidos de suciedad pueden revelar un flujo a través de una abertura no deseada. La deformación por calor puede mostrar dónde el aire de descarga incide repetidamente en un sello.

La evidencia visual guía las pruebas pero no demuestra la capacidad

Una esquina agrietada puede estar fuera de la zona de presión activa, mientras que la falta de un sello trasero invisible puede ser crítica. Utilice marcas testigo para elegir los puntos de medición y luego verifique su efecto térmico y de flujo de aire.

Prueba 1: crear un mapa de temperatura de entrada y descarga

Utilice múltiples puntos de medición sincronizados

Coloque sondas adecuadas delante del núcleo en el centro, las esquinas y los espacios sospechosos, más una aguas abajo en la descarga del ventilador. Mantenga las sondas alejadas del contacto radiante con metales calientes y piezas giratorias. Registre los valores en intervalos de tiempo iguales a medida que cambia el comando del ventilador.

Compare tendencias, no sólo números absolutos

Una sonda de esquina que sube rápidamente cuando el ventilador arranca y baja cuando se detiene puede revelar un circuito de retorno. Compare esa tendencia con la sonda aguas abajo. Una cámara termográfica es útil para localizar patrones, pero las superficies reflectantes y las diferencias de emisividad pueden inducir a error; confirmar con sondas de contacto o de aire blindado.

Interpretar una banda perimetral caliente

Una banda caliente en un lado generalmente dirige la atención hacia un sello lateral faltante o una abertura de descarga. El calor concentrado cerca del fondo puede implicar la ausencia de un deflector inferior. Un área amplia y cálida detrás de una rejilla obstruida puede indicar un acceso deficiente al aire fresco del ambiente en lugar de una sola fuga en la cubierta.

Preservar los datos de referencia y corregidos

Registre las mismas ubicaciones de las sondas y carga operativa antes y después de cualquier sellado temporal. Sin condiciones coincidentes, una mejora de la temperatura puede simplemente reflejar un cambio en la carga de refrigerante o el flujo de aire ambiental.

Prueba 2: Visualice la dirección sin obstruir el ventilador

Utilice indicadores livianos solo donde sea seguro

Con el ventilador apagado, coloque mechones cortos aprobados o una fuente de humo fuera del recorrido de las aspas en los huecos perimetrales sospechosos. Luego observe desde un lugar seguro bajo las condiciones de operación prescritas. El movimiento desde la zona de descarga hacia la cara del radiador favorece la recirculación.

Evite el material suelto cerca de las cuchillas giratorias.

No utilice tiras de papel, tela o cinta adhesiva que no esté asegurada y que pueda ingerirse. Nunca coloque las manos o herramientas dentro de la cubierta. Para los fanáticos de camiones o equipos de alta potencia, las mediciones de presión y las imágenes remotas son más seguras que los mechones.

La dirección importa más que el movimiento dramático

Una fuerte atracción hacia adentro en una brecha aguas arriba puede ser una derivación ambiental. La evidencia decisiva es un camino que conecta la descarga caliente con la zona de entrada de baja presión. Combine la dirección con la temperatura para evitar conclusiones equivocadas.

Prueba 3: realizar una comparación de sellos reversibles

Bloquee un camino sospechoso a la vez

Después del apagado y enfriamiento, utilice material temporal no inflamable y resistente al calor, apropiado para el entorno de servicio. No bloquee las rejillas de ventilación previstas ni entre en contacto con los componentes del escape. Restaure un límite faltante y repita la carga exacta mientras registra temperaturas, respuesta del ventilador y estabilización del refrigerante.

Un resultado útil debe ser repetible.

Si la temperatura del aire de entrada cae y el control del refrigerante mejora cuando se cierra una brecha específica (y la queja regresa cuando se vuelve a abrir), el caso causal es sólido. Una mejora incontrolada no es suficiente.

No utilice el material temporal como reparación.

La cinta de taller o la espuma improvisada pueden desprenderse, absorber fluidos o fallar con la temperatura. Utilice la comparación sólo para identificar el límite, luego instale el sello, panel o cubierta del ventilador de repuesto.

Inmersión de aspas y geometría de ventilador a cubierta

La hoja debe encajar correctamente en la abertura de la cubierta.

La inmersión de la hoja describe la relación axial entre la profundidad de la hoja y el anillo protector. Demasiado adelante o atrás puede aumentar la fuga de la punta, el ruido y la recirculación. También son importantes la holgura de la punta radial, la concentricidad y la posición de montaje del motor.

No aplicar un porcentaje de inmersión universal

Los perfiles de los ventiladores y los diseños de las cubiertas varían. Compare con la información de servicio, un original sin daños o una muestra verificada. Una regla genérica puede causar la discrepancia exacta que la prueba debe encontrar.

La geometría de reemplazo puede mover el límite de presión

Un conjunto visualmente similar puede utilizar una profundidad de anillo, un desplazamiento del motor, un paso de hoja o una brida perimetral diferentes. Este es un problema de ajuste incluso si los orificios de montaje están alineados. Al seleccionar de un El rango del motor del ventilador y la cubierta combinan con la arquitectura y el tamaño.

Verifique la holgura de contacto en todas las condiciones

Inspeccione la holgura entre las palas y el anillo, el movimiento del motor, el movimiento del soporte del radiador y la expansión térmica. Las marcas de contacto indican interferencia, pero un espacio abierto excesivo puede provocar fugas sin dejar marcas.

Recirculación separada de un radiador restringido

Un lado de aire obstruido cambia el campo de presión.

Los residuos entre el condensador y el radiador aumentan la resistencia y estimulan el flujo a través de los espacios perimetrales. Inspeccione entre los intercambiadores de calor apilados, no solo la cara frontal visible. Las aletas dobladas, la suciedad aceitosa y los revestimientos incorrectos de las aletas también pueden reducir el área activa.

La restricción del núcleo puede crear recirculación secundaria

La reparación de un sello puede exponer la restricción original en lugar de resolver completamente el sobrecalentamiento. Compare la presión o la velocidad en las zonas centrales y evalúe la arquitectura del producto del radiador antes de condenar el ventilador.

Una restricción del lado del refrigerante tiene evidencia diferente

La temperatura desigual del tubo de refrigerante, la circulación insuficiente, el comportamiento anormal de entrada a salida o el sobrecalentamiento persistente a la velocidad de la carretera dirigen el diagnóstico hacia el flujo interno. No interpretes una sección fría automáticamente como un bloqueo; La posición del termostato, la configuración del ventilador y la carga de calor afectan la imagen térmica.

Utilice la secuencia de prueba correcta del sistema de refrigerante

Confirme el nivel de refrigerante, la integridad de la presión, el funcionamiento del termostato, la circulación de la bomba y el riesgo del gas de combustión de acuerdo con la información del fabricante. La corrección de la trayectoria del aire no puede compensar una falla grave en el lado del refrigerante.

Separe la recirculación de un ventilador débil o una rotación incorrecta

Mida la corriente, la velocidad y la dirección del flujo de aire.

Un motor débil puede alcanzar el comando lentamente o consumir una corriente anormal. La polaridad invertida, una cuchilla incorrecta o un conjunto destinado al otro lado pueden mover el aire en la dirección incorrecta. Verifique la dirección del flujo diseñada en lugar de asumir que todos los ventiladores extractores comparten la polaridad del cableado.

El flujo de aire en un punto no es el flujo central total

Pruebe varias zonas centrales. Una velocidad fuerte en el centro con esquinas estancadas puede indicar una distribución inadecuada de la cubierta. Un flujo fuerte a través de un espacio con poca velocidad a través del núcleo indica derivación o recirculación.

La alta velocidad del ventilador puede intensificar el bucle.

Si el límite de presión está abierto, el aumento de la velocidad puede atraer aún más aire de descarga alrededor del espacio. Por lo tanto, una queja de sobrecalentamiento que empeora o no mejora con el mando alto no es prueba de que el motor esté débil.

Comparar sellado corregido a la misma velocidad del ventilador

Mantener el comando y la velocidad constantes aísla el efecto del límite. Esta comparación controlada es más fiable que sustituir el motor y realizar una prueba en carretera no controlada.

Lista de verificación de inspección de la ubicación del sello

Repare el límite, no sólo la grieta visible

Reemplace los sellos individuales cuando la estructura siga siendo correcta

Una tira de espuma, un ojal o un panel de cierre especificados pueden ser suficientes cuando la cubierta es dimensionalmente estable y los puntos de montaje están intactos. Limpie las superficies e instale el material en la posición diseñada sin cubrir las aberturas de drenaje o servicio.

Verificar la idoneidad del material

El material del sello debe tolerar la temperatura, la humedad, la niebla del refrigerante, la exposición al aceite y los ciclos de compresión. El espesor y la recuperación afectan el límite de presión. La espuma suave genérica puede colapsar o ser arrastrada hacia el ventilador.

Reemplace el ensamblaje cuando no se pueda restaurar la geometría

Los anillos deformados, los soportes del motor rotos, los conductos moldeados faltantes, los múltiples soportes agrietados o la posición incorrecta de las aspas justifican un ensamblaje completo. Una reparación que cierra una grieta pero deja el ventilador excéntrico puede introducir ruido, contacto o desequilibrio.

Vuelva a comprobar los soportes adyacentes

Una cubierta nueva no puede corregir un soporte del radiador doblado o una posición incorrecta del condensador. Mida la pila de enfriamiento y los planos de montaje antes de ordenar piezas a través de un programa de coincidencia del mercado de accesorios.

Datos coincidentes al por mayor para una cubierta o ensamblaje de ventilador

Identificar la configuración del paquete de refrigeración

Proporcione referencias de OE, VIN o modelo de equipo, año del modelo, motor, transmisión, configuración de aire acondicionado y versión de mercado. Indique si el vehículo utiliza uno o dos ventiladores, etapas de resistencia, control de relé, PWM o un módulo integrado.

Fotografía todos los límites

Presentar vistas frontal, trasera y lateral; primeros planos de conectores y etiquetas; pestañas de montaje; bridas perimetrales; ubicaciones de los sellos; profundidad del anillo de la hoja; y huecos instalados. Incluir una escala en fotografías dimensionales. El El programa de repuestos al por mayor puede comparar el módulo completo en lugar de un título solo.

Las dimensiones deben describir la geometría de presión.

Registre el ancho y la altura totales, la apertura del núcleo del radiador, los centros de los orificios de montaje, el diámetro de las aspas, el número de aspas, la compensación del ventilador, el diámetro y la profundidad del anillo, la holgura de las puntas, la proyección del motor y la orientación del conector. Identifique qué sellos y clips están incluidos.

Preservar la evidencia de recirculación en la investigación.

Los mapas de temperatura, las fotografías de los sellos faltantes y los resultados controlados de los bloques temporales explican por qué es necesario un reemplazo. Esto evita que un proveedor iguale solo el motor mientras el límite fallido permanece en servicio.

Controles de calidad para módulos de ventilador al por mayor

Inspeccionar la consistencia dimensional y de sellado.

Muestra de geometría de montaje, planitud de brida, concentricidad del anillo, posición del motor y colocación del sello a través de un plan de control de calidad del mercado de accesorios . Revise las piezas moldeadas en busca de torceduras, nervaduras incompletas e inserciones tensionadas. Un módulo puede pasar una prueba de giro pero no lograr sellar.

Utilice un accesorio de referencia donde el volumen lo justifique.

Un dispositivo que representa planos de montaje y espacios críticos proporciona una inspección entrante más repetible que una medición manual. Defina tolerancias a partir de datos de aplicación verificados en lugar de una única devolución dañada.

Pruebe la función eléctrica y la holgura mecánica.

Verifique el voltaje, la corriente, la respuesta de velocidad, la dirección de rotación, el ruido anormal y la holgura de las cuchillas. Para ensamblajes controlados, confirme la distribución de pines del conector y el comportamiento del comando. El embalaje debe evitar que el obenque se tuerza al apilar cargas.

Vincular el análisis de piezas devueltas con la compra

Clasifique las devoluciones como falta de funcionamiento eléctrico, contacto de la cuchilla, montaje roto, falta de coincidencia del conector, falta del sello o sobrecalentamiento no resuelto. La evidencia resultante mejora las especificaciones para futuros Al por mayor pedidos de montaje de ventiladores..

Preguntas frecuentes

¿La falta del sello de la cubierta del ventilador puede causar sobrecalentamiento solo en ralentí?

Sí, cuando el flujo de aire de la carretera enmascara la fuga de presión a baja velocidad

Confírmelo con la temperatura del aire de entrada localizada y una comparación de sellado reversible en lugar de asumir únicamente el patrón de conducción.

¿Siempre es necesario reemplazar una cubierta agrietada?

No; La ubicación, la geometría y la carga son importantes.

Una grieta no estructural fuera del límite de presión puede tener poco efecto. Reemplace la pieza cuando no se pueda restaurar de manera confiable el sellado, el soporte del motor, la holgura de la hoja o la integridad del montaje.

¿Puede el humo por sí solo demostrar la recirculación de aire caliente del radiador?

No; El humo muestra la dirección pero no la temperatura del aire.

Combine la dirección con las mediciones de temperatura aguas arriba y aguas abajo y repita la prueba después de cerrar temporalmente el camino sospechoso.

¿Por qué el ventilador funciona más rápido sin bajar la temperatura del refrigerante?

Puede que esté moviendo el mismo aire caliente a través de un circuito corto.

También puede enfrentar una restricción del núcleo o un flujo de refrigerante insuficiente. Mapee la temperatura de la cara, la velocidad y la condición completa del sistema de enfriamiento.

¿Qué se debe enviar para reemplazar la cubierta del ventilador?

Enviar información sobre aplicaciones, electricidad y límites de presión.

Proporcione referencias de OE, datos del vehículo o equipo, tipo de conector/control, medidas de cuchillas y anillos, puntos de montaje, ubicaciones de sellos, fotografías instaladas y cantidad requerida.

Pruebe el circuito de aire caliente antes de pedir piezas

La recirculación de aire de la cubierta del ventilador se confirma mediante una cadena de evidencia coherente: la queja de inactividad es reproducible, el comando y la velocidad del ventilador son válidos, el aire de entrada cerca de un espacio específico se calienta con la descarga del ventilador, la dirección del flujo de aire conecta las zonas de alta y baja presión, y una corrección de límite temporal segura mejora la misma condición medida. Esto evita reemplazar un motor, termostato o radiador que no sea la causa raíz.

Para obtener coincidencias de reemplazo, envíe el número de OE, la aplicación del vehículo o equipo, el diseño del paquete de enfriamiento, el voltaje y el tipo de control del ventilador, las dimensiones de las aspas/anillos, las fotografías de la cubierta y el sello, los resultados del mapa de temperatura y la cantidad del pedido a través del Página de contacto de Elecdura . Elecdura puede revisar un completo Consulta sobre el ensamblaje del ventilador y la cubierta , relacionada configuración y soporte del radiador recursos técnicos del sistema de refrigeración sin reducir el diagnóstico a una fisura visual.
