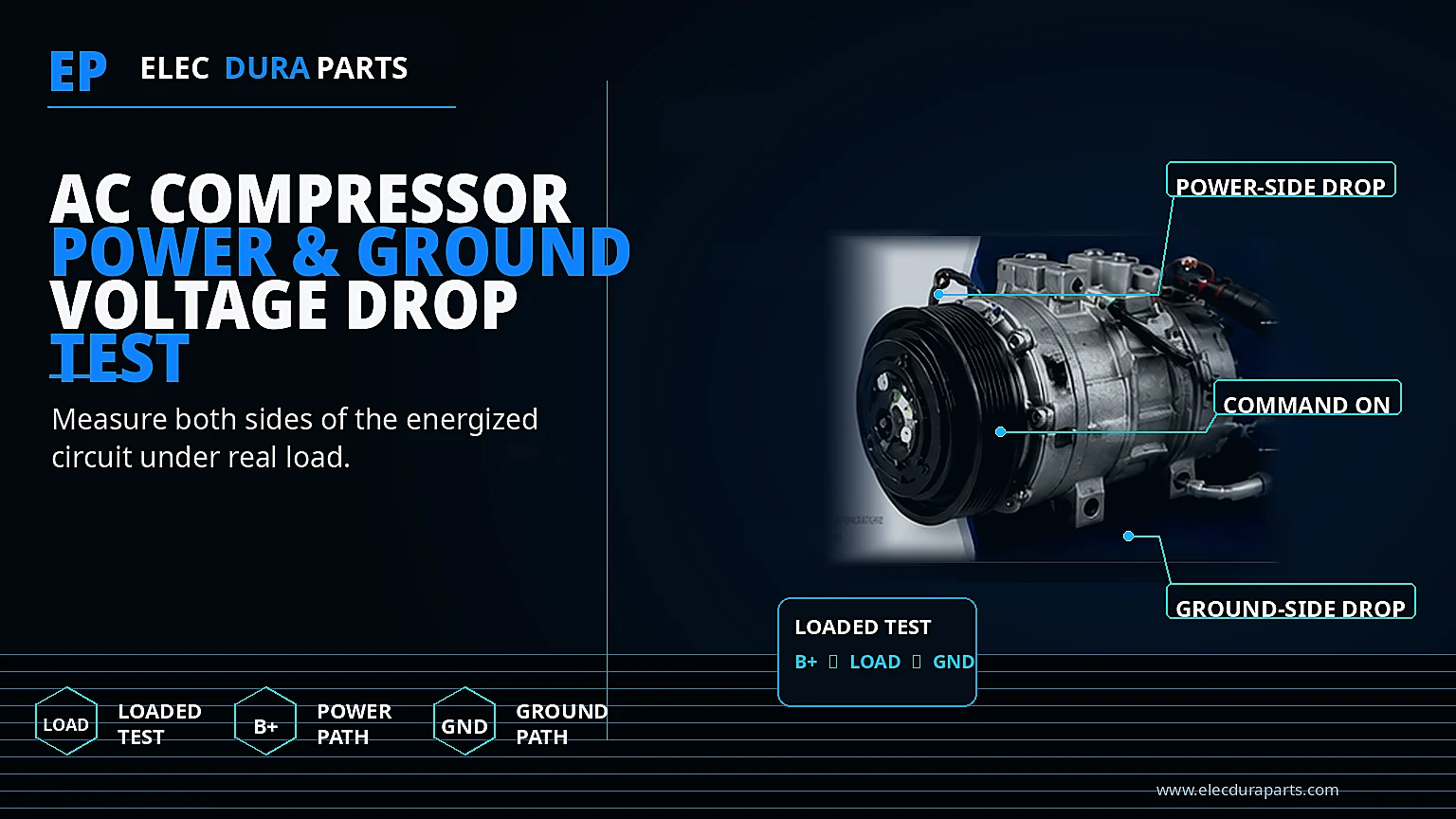

Test de chute de tension de terre et d'alimentation du compresseur AC

Vues : 0     Auteur : Elecdura Heure de publication : 2026-08-31 Origine : Électronique

Un compresseur AC peut recevoir la tension de la batterie lors d'un test de connecteur déchargé et ne pas toujours s'engager, s'enclencher faiblement, faire un cycle lorsqu'il est chaud ou signaler un défaut d'activation. La preuve manquante est souvent la tension disponible alors que le courant circule . La résistance dans un contact de relais, une borne de fusible, une épissure, un connecteur, un fil, un œillet de terre ou un transistor de commande peut consommer une partie de la tension du circuit uniquement sous charge. Une vérification conventionnelle par voltmètre depuis le connecteur jusqu'à la masse du châssis peut masquer cette perte car elle combine plusieurs chemins et n'indique pas où la tension est dépensée.

Un correct de chute de tension du compresseur AC test mesure chaque côté du circuit sous tension. Sur un système d'embrayage entraîné par courroie, testez le positif de la batterie à l'alimentation de l'embrayage et la masse de l'embrayage au négatif de la batterie pendant que la bobine est commandée. Sur un compresseur à cylindrée variable, identifiez si la vanne de régulation est contrôlée côté puissance ou côté basse pression avant d'effectuer une rétro-sonde. Sur un compresseur électrique haute tension, cet article s'applique uniquement au circuit d'alimentation basse tension, de mise à la terre, de réveil ou d'activation documenté ; les tests d'isolement haute tension nécessitent un personnel qualifié et la procédure de sécurité du fabricant.

L’objectif n’est pas d’imposer une limite universelle en millivolts à chaque véhicule. Il s'agit d'établir si le composant commandé reçoit une alimentation stable et une masse de référence sous sa charge réelle, puis de décider si le défaut appartient au faisceau, au contrôleur, à l'embrayage ou au compresseur. L'élecdura La gamme de compresseurs AC comprend différentes architectures d'embrayage, de soupape de commande et électriques, de sorte que les points de test doivent correspondre à la conception réelle.

Réponse rapide : que prouve un test de chute de tension ?

Un test de chute de tension prouve la quantité de potentiel électrique perdue à travers un conducteur ou une connexion lorsque le courant le traverse. Placez les câbles du compteur sur la section évaluée, mettez le circuit du compresseur sous tension et lisez la différence. Une lecture élevée sur un câble, un contact de relais ou un chemin de terre signifie que cette section consomme une tension qui devrait atteindre la charge. Une lecture faible sur le trajet, combinée à un courant et une commande corrects, détourne l'attention vers la bobine d'embrayage, la soupape de commande, l'entrefer mécanique ou l'architecture du compresseur.

Mesures

Ce qu'il évalue

Si la lecture est excessive

Prochaine étape d'isolement

Batterie positive à l'alimentation du compresseur

Fusible, relais, câblage, épissures et bornes positives

Résistance du côté de l’offre

Divisez le chemin aux points fusibles et relais

Masse du compresseur au négatif de la batterie

Fil de terre, œillet, liaison moteur/carrosserie et câble négatif

Résistance côté terre ou décalage de terre

Mesurez à travers chaque lien et pièce jointe

À travers les contacts commutés par relais

Condition de contact sous courant d'embrayage

Cosses brûlées, contaminées ou mal serrées

Vérifiez la tension de la prise de relais et les dommages causés par la chaleur

À travers la bobine d'embrayage

Tension réellement appliquée à la charge

Interpréter avec la conception du courant et du circuit

Comparez la réponse de commande, de courant et d'entrefer

Masse du module au négatif de la batterie

Stabilité de référence du contrôleur

Le module peut commander depuis un terrain décalé

Inspecter les terrains partagés et la stratégie au sol

Alimentation basse tension au compresseur électrique

Puissance logique, pas puissance de propulsion haute tension

Réveil, communication ou activation de la perte

Suivez le schéma de câblage de l'application

Identifiez d’abord l’architecture électrique du compresseur

Embrayage électromagnétique à alimentation directe

Une bobine d'embrayage traditionnelle est une charge électromagnétique à courant relativement élevé. L'alimentation de la batterie peut passer par un fusible et un relais, puis dans la bobine, le boîtier ou un fil dédié complétant la masse. Certains véhicules commutent le côté positif ; d'autres fournissent un positif constant et commutent la masse. Avant de connecter le compteur, procurez-vous le schéma et identifiez le côté commutation. Les symptômes plus larges et les contrôles mécaniques les panneaux d’avertissement de remplacement du compresseur ne doivent pas remplacer cette identification de circuit.

Terrain d'habitation versus terrain dédié

Si la bobine passe à la masse à travers le boîtier du compresseur, la peinture, la corrosion, un montage desserré, une interface de support contaminée, la résistance de la sangle de mise à la terre du moteur ou une entretoise d'installation peuvent affecter le chemin de retour. Un embrayage à deux fils peut toujours utiliser un retour contrôlé par module plutôt qu'une simple masse de châssis. Ne supposez jamais la fonction du terminal à partir de la couleur du fil ou de la forme du connecteur.

Soupape de déplacement à commande externe

De nombreux compresseurs restent entraînés mécaniquement tandis que le déplacement du réfrigérant est régulé par un solénoïde. Le signal de commande peut être modulé en largeur d'impulsion et un compteur de base affiche une valeur moyenne plutôt que l'intégrité de la forme d'onde. Testez l'alimentation et le chemin de terre de la vanne selon le schéma, puis utilisez un oscilloscope ou numérisez les données lorsque le cycle de service est important. La distinction architecturale expliquée dans Les compresseurs à cylindrée fixe par rapport aux compresseurs à cylindrée variable empêchent l'application d'un flux de travail sans engagement à une conception sans embrayage.

Ne confondez pas la tension de commande avec la tension de charge disponible

Un contrôleur peut afficher un cycle de service demandé tandis qu'un fil ouvert, une borne écartée ou une alimentation faible empêche le courant de vanne. À l’inverse, une tension moyenne qui semble inhabituelle peut être normale pour le cycle de service commandé. Corrélez la commande, la forme d'onde, le courant et la réponse du réfrigérant plutôt que de juger un seul chiffre.

Compresseur électrique haute tension

Un compresseur électrique possède généralement des fonctions distinctes d'alimentation haute tension, d'alimentation logique basse tension, de mise à la terre, de communication et de verrouillage. Un décalage de masse basse tension peut arrêter la communication même lorsque la batterie et les câbles haute tension sont intacts. Utilisez la procédure d'isolement de service du véhicule et du personnel haute tension formé. Pour la sélection des composants, le Le guide de correspondance des compresseurs électriques AC explique pourquoi la classe de tension, le connecteur, l'huile et l'application doivent être vérifiés ensemble.

Limite de portée de ce test

Mesurez uniquement les broches basse tension autorisées par le fabricant en utilisant la méthode de dérivation ou de sonde arrière spécifiée. Ne percez pas l'isolation orange, ne sondez pas les bornes haute tension avec un compteur ordinaire, ne contournez pas un verrouillage ou ne déduisez pas l'état de l'isolation à partir d'une chute de basse tension.

Pourquoi une vérification de tension à vide peut passer un mauvais circuit

Un multimètre numérique a une résistance d’entrée élevée et ne consomme presque aucun courant. Une connexion corrodée peut laisser passer suffisamment de courant pour que le compteur affiche une tension proche de la batterie tout en étant incapable de supporter une bobine d'embrayage. Lorsque la bobine est sous tension, le courant traversant cette résistance crée une perte de tension. La tension du connecteur chute, le champ magnétique s'affaiblit et l'armature peut vibrer ou ne pas réussir à traverser l'entrefer.

C'est également la raison pour laquelle une lampe témoin peut révéler un gros problème d'alimentation qu'un compteur manque, bien qu'une lampe témoin ne remplace pas un test quantifié de chute de tension et puisse être inappropriée sur les circuits contrôlés par module. Utilisez une charge compatible avec le circuit et n'appliquez jamais de charge externe aux bornes de communication, de capteur ou de contrôle.

Préparer le test sans créer de nouveau défaut

Confirmer la plainte et l'état de la commande

Enregistrez si la panne se produit à froid, après un bain de chaleur, au ralenti, pendant le mouvement du moteur ou lors d'une pression élevée du condenseur. Vérifiez que le module de commande demande réellement le fonctionnement du compresseur. Un faible niveau de réfrigérant, une pression excessive, une logique de température de l'évaporateur, la protection du moteur, la plausibilité de la température ambiante ou un défaut du réseau peuvent inhiber la commande. La séparation diagnostique dans Le test du pressostat AC est utile lorsque la commande est absente.

Inspecter avant de procéder à un sondage arrière

Recherchez du plastique fondu, de la corrosion verte, des bornes reculées, des dommages aux joints, une intrusion d'huile, un câblage étiré, un mauvais acheminement, des perçages antérieurs et un serre-câble insuffisant. Un défaut de résistance peut être intermittent lorsque les vibrations ou la température modifient la force de contact des bornes. Photographiez l’orientation du connecteur avant le démontage.

Protéger les connecteurs scellés

Utilisez une sonde arrière de la taille d'une borne ou un câble de dérivation approuvé. Les sondes surdimensionnées écartent les bornes femelles et créent le défaut de chute de tension même étudié. Scellez tout perçage d'isolant autorisé après l'essai et évitez de percer là où l'eau peut circuler le long du conducteur.

Enregistrer la batterie et les conditions de charge

Les résultats de chute de tension ne sont significatifs que si l'état de la source est documenté. Enregistrez la tension de la batterie, la tension de charge, le régime moteur, la charge du ventilateur et du ventilateur de refroidissement, la température ambiante et l'état de commande. Un système de charge faible peut abaisser l’ensemble du circuit sans créer une chute importante sur une section.

Test de chute de tension côté puissance d'embrayage étape par étape

1. Connectez-vous sur tout le chemin positif

Placez le fil positif du compteur au positif de la batterie et le fil négatif à la borne positive de l'embrayage. Sélectionnez une plage de tension CC appropriée. L'itinéraire s'éloigne des courroies et des ventilateurs. Commandez l’embrayage dans la condition qui reproduit le souci. La valeur affichée est la perte entre la borne de la batterie et la borne d'embrayage, et non la tension d'alimentation de l'embrayage elle-même.

2. Capturez la lecture pendant l'opération d'extraction et stable

Un embrayage peut tirer différemment lors d'un changement thermique, et un relais intermittent peut tomber en panne seulement après des cycles répétés. Utilisez min/max ou une capture graphique si disponible. Notez si l'armature rentre, broute, se relâche ou reste stationnaire. Comparez la perte de tension avec les spécifications de l'application et avec les mesures sur des circuits sonores connus lorsque la documentation est incomplète.

3. Divisez une goutte excessive

Déplacez un fil vers des points intermédiaires : connexion du câble de batterie, entrée et sortie de fusible, entrée de relais et sortie commutée, épissure, connecteur de faisceau et connecteur d'embrayage. Testez sur une section à la fois sous la même charge. La section avec la perte disproportionnée contient la résistance. Ne remplacez pas un compresseur car la première lecture de bout en bout est élevée.

Preuve de prise de relais

Mesurez les contacts de relais fermés et inspectez la poignée de la prise. Un nouveau relais inséré dans une prise détendue et endommagée par la chaleur peut à nouveau tomber en panne. La décoloration, le ramollissement du plastique et la perte de tension aux bornes sont des preuves du système et non des défauts esthétiques.

Test de chute de tension de terre du compresseur étape par étape

1. Connectez la masse de la charge au négatif de la batterie.

Placez le fil positif du compteur au point de masse de l'embrayage ou du compresseur et le fil négatif directement sur la borne négative de la batterie. Commandez la charge. Le courant circulant à travers la résistance dans le chemin de retour produit une lecture positive. Si la polarité est inversée, le compteur peut afficher une valeur négative avec la même amplitude.

2. Séparez la masse des composants des liaisons du moteur et de la carrosserie

Lorsque le boîtier fournit la masse, effectuez un test du boîtier du compresseur au bloc moteur, du bloc moteur à la carrosserie et du corps ou du bloc au négatif de la batterie. Utilisez des points de test métalliques propres sans endommager les surfaces d'étanchéité. Si un fil dédié fournit la terre, testez individuellement le connecteur, le fil, l'épissure et l'œillet de terre.

Le décalage au sol peut affecter plus que l’embrayage

Une masse partagée peut également servir de capteur de pression, de contrôleur de ventilateur ou de module de commande de moteur. La résistance peut déplacer plusieurs signaux et créer des défauts apparemment sans rapport. Comparez la pression de numérisation avec une référence mécanique, le cas échéant ; n'interprète pas le page des symptômes du pressostat comme preuve que le commutateur lui-même est en panne.

Interpréter la chute de tension avec le courant

Tension disponible en charge

Comportement actuel

Direction probable

Décision

Faible

Plus faible que prévu

Résistance d'alimentation ou de terre, source faible, bobine ouverte

Sectionner le circuit ; mesurer la résistance de la bobine uniquement lorsqu'elle est hors tension

Correct

Pas de courant

Bobine ouverte, protecteur interne ouvert, référence de mesure incorrecte

Confirmer les fonctions des terminaux et la continuité des composants

Correct

Présent actuel, pas d'engagement

Défaut entrefer, induit, moyeu ou embrayage mécanique

Inspecter l’embrayage mécanique avant de remplacer l’ensemble compresseur

Correct

Courant excessif

Virages court-circuités, traînée mécanique, bobine incorrecte ou alimentation instable

Arrêtez l'activation répétée ; vérifier l'état des pièces et de l'embrayage

Faible par intermittence

Le courant baisse avec

Relais, borne, épissure, mouvement du faisceau ou résistance thermique

Capture pendant la chaleur et les vibrations ; réparer le chemin identifié

La moyenne PWM varie

Commande Pistes

Peut-être un comportement de contrôle normal

Évaluer la forme d'onde, le cycle de service et la réponse du réfrigérant

Le courant fournit le contexte qui manque à lui seul à la chute de tension. Une bobine ouverte ne produit aucun courant, donc presque aucune tension n'est perdue dans le chemin d'alimentation ; cela ne prouve pas que le câblage peut supporter une charge. Une charge de remplacement ne peut être utilisée que lorsque la procédure de service le permet et que sa demande actuelle est appropriée. Pour la différenciation mécanique spécifique à l'embrayage, suivez les contrôles dans Diagnostic de panne du compresseur AC.

Erreurs de test courantes qui produisent de fausses conclusions

Mesure de la tension du connecteur à un point pratique du châssis

Cela rapporte le potentiel combiné en un point, et non la perte sur un chemin défini. Cela peut manquer une masse décalée ou faire ressembler un problème source à une bobine défectueuse. Placez toujours les pistes à travers la section en cours d’évaluation.

Test avec le connecteur débranché

Un contrôle de tension débranché supprime la charge. Il est utile pour identifier les alimentations ouvertes ou les états de commande inattendus, mais il ne peut pas prouver le contact du terminal ou la capacité de transport de courant. Sondez en arrière le circuit connecté ou utilisez un harnais de dérivation approuvé.

Utilisation de la masse corporelle sur un circuit isolé ou contrôlé par module

Un module peut réguler le côté retour. La connexion d'une lampe test ou d'un cavalier au châssis peut contourner le contrôleur et l'endommager. Lisez le diagramme avant d'appliquer une charge ou une mise à la terre.

Sauter l'embrayage avant de comprendre pourquoi la commande est absente

Un cavalier peut vaincre la logique de pression, de température et de protection du moteur. Il peut faire fonctionner un compresseur avec un réfrigérant ou une lubrification insuffisante. Vérifiez d’abord les entrées et contrôlez l’autorisation. Si vous recherchez un remplacement, Elecdura Le programme de compresseurs de climatisation en gros prend en charge la correspondance basée sur les applications plutôt que la commande basée sur les symptômes.

Limites des tests des compresseurs électriques et à courroie

Fonctionnalité

Embrayage/valve de commande entraînée par courroie

Compresseur électrique haute tension

Principale source d'énergie

Entraînement mécanique par courroie ; embrayage ou valve basse tension

Entraînement électrique haute tension

Portée autorisée ici

Alimentation embrayage chargé/soupapes et tests au sol

Logique basse tension documentée, mise à la terre, réveil et activation uniquement

Preuves actuelles utiles

Courant de bobine d’embrayage ou de soupape de commande

Courant logique basse tension uniquement, sauf formation à la procédure HT

Ne pas en déduire

Efficacité de pompage interne à partir de la tension de la bobine

Isolation HT ou santé de l'onduleur à partir d'un test 12/24 V

Faire correspondre les priorités

Support, poulie, embrayage, connecteur, déplacement et ports

Classe de tension, communication, connecteur, réfrigérant, huile, supports et application logicielle

Le La comparaison des compresseurs 12 V, 24 V et haute tension explique pourquoi des connecteurs d'apparence similaire ne rendent pas ces systèmes électriquement interchangeables.

Réparer le circuit ou remplacer le composant ?

Réparer le circuit lorsque la résistance est localisée en amont

Réparez les bornes surchauffées, les fils endommagés, les masses faibles, les épissures corrodées ou les prises de relais défaillantes en utilisant les bornes et la méthode de scellement approuvées. Revérifiez la chute de tension sous la charge d'origine après la réparation, puis confirmez l'engagement de l'embrayage et les performances de refroidissement. Le remplacement du compresseur laisse la résistance en place et peut exposer la nouvelle bobine ou le nouveau contrôleur à une tension instable.

Remplacez un embrayage ou un compresseur uniquement avec justificatif à l'appui

Une tension correcte au niveau de l'embrayage avec du courant présent mais aucun appel peut supporter un entrefer, un induit ou un défaut mécanique. Une commande correcte et un courant de vanne sans réponse de pression attendue peuvent faciliter le diagnostic hydraulique ou mécanique, mais la charge de réfrigérant, le débit d'air et le contrôle des vannes doivent également être évalués. Les preuves de pression et de température sont traitées séparément dans le Test d'efficacité du compresseur AC.

Ne transférez pas un ancien défaut de connecteur au remplacement

Une borne de faisceau fondue ou sous tension doit être corrigée avant d'installer un nouveau composant. Confirmez si une tresse de service est requise et si le placage des bornes, le calibre du fil, le type de joint et le détrompage correspondent à l'application. Une fiche visuellement similaire ne suffit pas.

Correspondance de remplacement après le diagnostic électrique

Une fois que les preuves soutiennent le remplacement des composants, identifiez le compresseur à partir du numéro OE, du modèle du véhicule ou de l'équipement, de l'année, du moteur, du réfrigérant, du nombre et du diamètre des rainures de poulie, des oreilles de montage, du collecteur de ports, des vues des connecteurs et de l'architecture de contrôle. Lorsque l'étiquette est illisible, utilisez la séquence de mesure dans identifier un compresseur AC sans numéro de pièce.

Détails de l'embrayage et des commandes

Enregistrez la tension du système, le nombre de broches et le codage du connecteur d'embrayage, la résistance de la bobine à une température documentée, le décalage de la poulie, la disposition de l'entrefer, la présence d'un protecteur thermique et si la vanne de régulation est incluse. Ne présumez pas que le moulage d'un compresseur détermine les spécifications de l'embrayage.

Détails du compresseur électrique

Fournissez la référence OE exacte, la classe haute tension, le connecteur basse tension, le connecteur haute tension, l'application de communication, le réfrigérant, le lubrifiant spécifié, la géométrie de montage et l'orientation du port. Des exemples de produits tels que le L'application du compresseur SP17 démontre pourquoi la référence complète et la gamme de véhicules sont importantes.

Paquet de preuves de commande en gros

Pour une demande par lots, conservez le résultat du diagnostic séparément des données d'équipement. Envoyez le numéro OE, l'étiquette du compresseur, l'application du véhicule ou de l'équipement, les photographies des connecteurs, les vues des ports et du montage, l'architecture de tension, la quantité requise et le marché de destination. Cela permet aux résultats électriques de guider la prévention sous garantie sans être confondus avec une preuve d'interchangeabilité.

Vérification après réparation

Répétez les tests de chute de tension côté positif et côté terre dans les mêmes conditions de fonctionnement. Enregistrez la tension de la batterie, le courant, la commande, la réponse de l'embrayage ou de la valve, la pression côté basse et haute, la température de sortie et la température du connecteur lorsque cela est sûr. Confirmez que le Le ventilateur du condenseur fonctionne comme commandé, puis faites passer le système dans la condition d'origine de trempage thermique ou de vibration. Un circuit réparé n'est pas vérifié simplement parce que l'embrayage s'enclenche une fois.

Vérifiez que le harnais est coupé de la ceinture, de l'échappement et des bords tranchants, que les joints sont en place, que le serre-câble est rétabli et qu'aucun dommage à la sonde ne subsiste. Pour les problèmes de charge côté condenseur pouvant provoquer des cyclages ou une pression élevée, utilisez le test du débit d'air du condenseur plutôt que d'augmenter la charge électrique ou de remplacer le compresseur.

Foire aux questions

La tension de la batterie au connecteur d'embrayage peut-elle prouver que le circuit est bon ?

Non. Un connecteur déchargé peut afficher la tension de la batterie grâce à une résistance importante. Testez le circuit connecté sous commande et mesurez séparément la chute de tension côté positif et côté terre.

Puis-je utiliser un fil volant pour tester l’embrayage du compresseur ?

Uniquement si la procédure constructeur le permet explicitement et que les conditions de pression, de charge et de sécurité mécanique sont confirmées. Un cavalier contourne les protections de contrôle et ne localise pas la résistance dans le circuit d'origine.

Une chute de tension élevée signifie-t-elle que le compresseur est en court-circuit ?

Pas tout seul. Une chute élevée identifie la résistance dans le chemin mesuré pendant que le courant circule. Mesurez le courant et isolez le chemin. Un courant de composant excessif peut faire chuter davantage de tension dans une connexion marginale, de sorte que les deux causes peuvent coexister.

Pourquoi l'embrayage tombe-t-il en panne uniquement lorsque le moteur est chaud ?

La résistance des bornes, les contacts de relais, la résistance de la bobine, l'entrefer et la protection du module peuvent tous changer avec la température. Capturez la chute de tension et le courant pendant la panne à chaud au lieu de vous fier à un test statique à froid.

Ce test peut-il diagnostiquer un onduleur de compresseur électrique AC ?

Non. Il peut évaluer l’alimentation basse tension et les chemins de terre documentés. L'alimentation haute tension, l'isolation, l'onduleur et le diagnostic du réseau nécessitent une procédure d'application, un équipement approprié et un personnel formé.

Quelles informations doivent accompagner une demande de remplacement ?

Envoyez le numéro OE, l'étiquette, l'application, la tension du système, le type de compresseur, les photographies des connecteurs et des ports, les détails de montage et de poulie le cas échéant, le réfrigérant et la quantité requise. Pour une aide à la correspondance directe, utilisez le Page de contact d'Electdura.

Principe de diagnostic final

Testez la tension là où elle est perdue, pas seulement là où elle arrive. Une lecture d'alimentation devient utile lorsque le circuit du compresseur est chargé, que le compteur est placé sur un chemin défini, que le courant et la commande sont enregistrés et que l'architecture est connue. Cette preuve empêche qu'une résistance en amont, des masses décalées et des connecteurs endommagés soient classés à tort comme une défaillance du compresseur et empêche que le même défaut de circuit n'endommage ou ne désactive un remplacement correctement adapté.
