Test de résistance d'isolation du compresseur électrique AC : diagnostic sûr pour les systèmes hybrides et EV

Quel est le moyen sûr de tester un compresseur de climatisation électrique ?

Un test de résistance d'isolation d'un compresseur de climatisation électrique n'est sûr et significatif que lorsque le manuel d'atelier du véhicule concerné autorise le technicien, sécurise le système haute tension, identifie les points de test corrects et spécifie l'instrument, la tension de test, la polarité, la durée et la limite d'acceptation. Il n’existe pas de réglage de mégohmmètre universel ni de valeur de passage pour chaque compresseur hybride et EV.

Un code d’erreur d’isolement ne prouve pas non plus que le compresseur est en panne. Le véhicule surveille l'isolation de l'ensemble du système haute tension, qui peut inclure la batterie, l'onduleur, le moteur d'entraînement, les câbles, le chargeur, les chauffages et le compresseur électrique. Le diagnostic doit commencer par la stratégie de l'outil d'analyse OEM et le contexte de panne, puis isoler les branches uniquement dans l'ordre permis par les informations de service. Les acheteurs évaluant les remplacements peuvent examiner ceux d'Elecdura gamme de compresseurs de climatisation électriques , mais les exigences en matière d'ajustement, d'architecture électrique, de lubrifiant et de test doivent rester spécifiques à l'application.

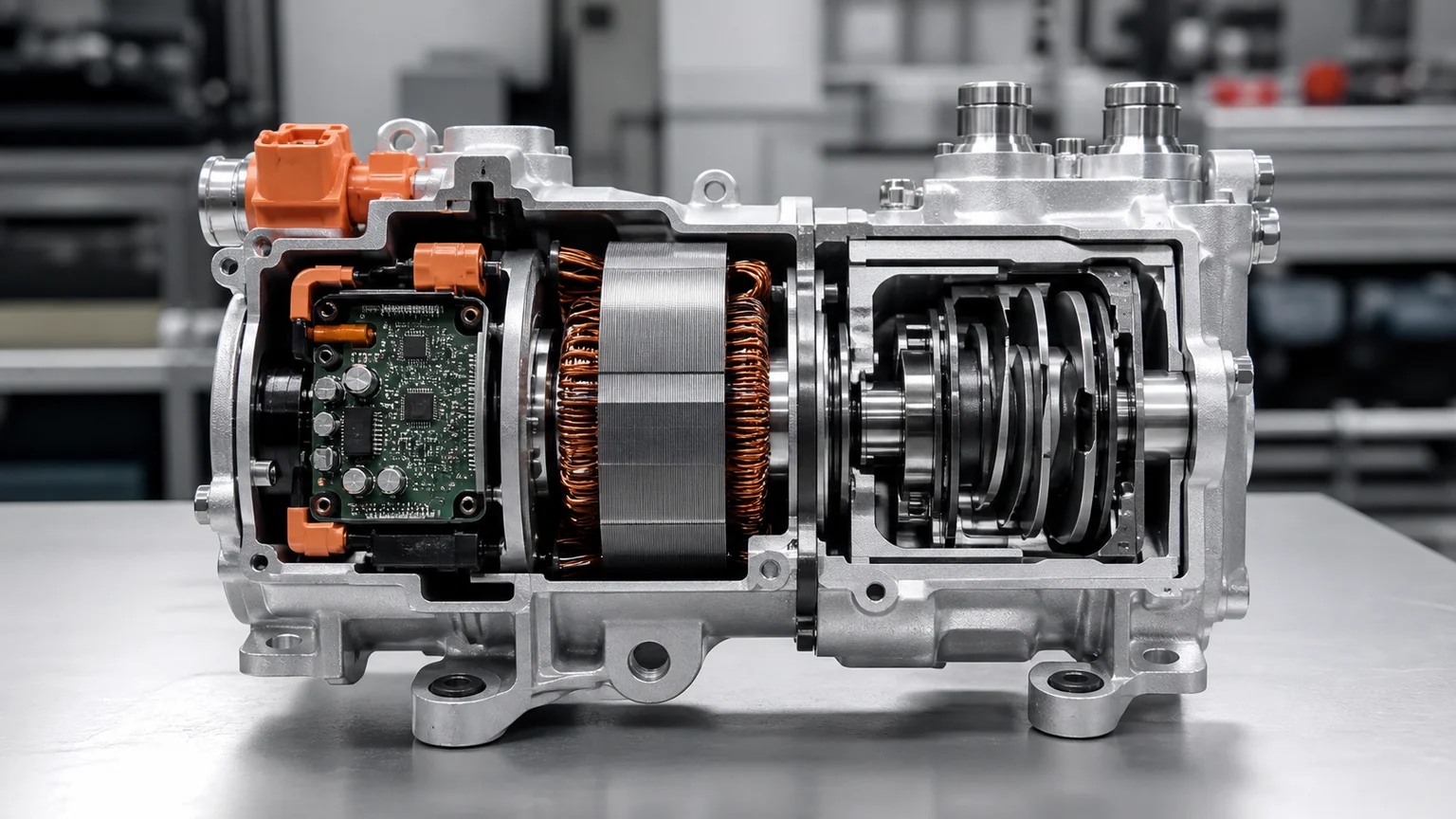

Un compresseur électrique combine une électronique de puissance, un moteur haute tension et un mécanisme à spirale lubrifié par réfrigérant dans un seul ensemble.

Pourquoi l’isolation des compresseurs électriques est importante

La plupart des systèmes haute tension des véhicules sont intentionnellement isolés du châssis métallique. Le système d'isolation limite le courant entre les conducteurs sous tension et le boîtier du compresseur, le blindage ou la masse du véhicule. Si l'isolation se détériore, le véhicule peut définir un DTC d'isolation, inhiber le mode prêt, désactiver la climatisation ou réduire les fonctionnalités pour protéger les occupants et le matériel.

Le compresseur est inhabituel car son moteur hermétique, son isolation des enroulements, son réfrigérant et son lubrifiant en circulation partagent l'environnement scellé. De nombreux ensembles intègrent également un onduleur qui convertit le courant continu de la batterie en énergie triphasée contrôlée. L'humidité, le lubrifiant contaminé, les enroulements endommagés, les débris conducteurs, le suivi des connecteurs ou l'électronique interne peuvent réduire l'isolation. Les dommages au câble ou au connecteur externe peuvent produire le même symptôme au niveau du système.

La surveillance de l'isolement, les tests d'isolation et les tests d'ohm sont différents

Les informations de service Porsche avertissent explicitement les techniciens de sélectionner une mesure d'isolation plutôt qu'un mode de résistance ordinaire. Cette distinction est importante : un multimètre conventionnel applique trop peu d'énergie de test pour caractériser de nombreux défauts d'isolation, tandis qu'un testeur d'isolation peut appliquer suffisamment de tension pour endommager un onduleur ou un circuit de commande s'il est connecté là où le constructeur ne l'a pas autorisé.

Qui peut effectuer le test ?

Seul un technicien qualifié et agréé pour le système haute tension du véhicule doit débrancher ou tester le circuit du compresseur. La formation requise, les EPI, les outils isolés, le contrôle et l'autorisation de la zone de travail varient selon le pays, l'employeur et la classe de tension. HELLA et de nombreux bulletins OEM soulignent que le remplacement d'un compresseur haute tension nécessite une qualification appropriée.

Le technicien doit disposer d'informations d'entretien actuelles spécifiques au véhicule, d'un outil d'analyse pris en charge, des instruments de tension et d'isolation spécifiés, de cordons de test inspectés, d'un EPI homologué et d'une zone de travail contrôlée. La certification des réfrigérants et l'équipement de récupération approprié sont des exigences distinctes ; la qualification électrique n'autorise pas les travaux sur les réfrigérants, et la certification A/C à elle seule n'autorise pas les travaux à haute tension.

Commencez par les DTC et le contexte des défauts

Enregistrez chaque DTC de groupe motopropulseur, de batterie, de CVC et d’isolation avant d’effacer quoi que ce soit. Capturez les données d'arrêt sur image, l'état du véhicule, les conditions ambiantes, l'état de charge et l'événement qui a déclenché le défaut : commande du compresseur, charge, chauffage de l'habitacle, refroidissement de la batterie, pluie ou lavage, réparation de collision, service de réfrigérant ou conduite intermittente.

Utilisez le flux de diagnostic OEM. Certains véhicules peuvent commander des moniteurs d'isolement, comparer les parties positives et négatives du bus ou identifier une dérivation lorsque les contacteurs et les charges changent d'état. Si l'isolement se détériore seulement lorsque le compresseur est sollicité, la branche du compresseur devient un suspect plus fort, mais le défaut peut toujours provenir de son câble, de son connecteur, de son onduleur, de son circuit réfrigérant ou d'une autre charge commandée en même temps.

Vérifiez les bulletins de service technique et les mises à jour logicielles avant de condamner le matériel. Un bulletin BMW, par exemple, documente un code d'erreur interne d'un compresseur électrique provoqué par un logiciel sur des modèles et des niveaux d'intégration spécifiés. Cela ne s’applique pas universellement ; cela montre pourquoi le texte du code seul est insuffisant.

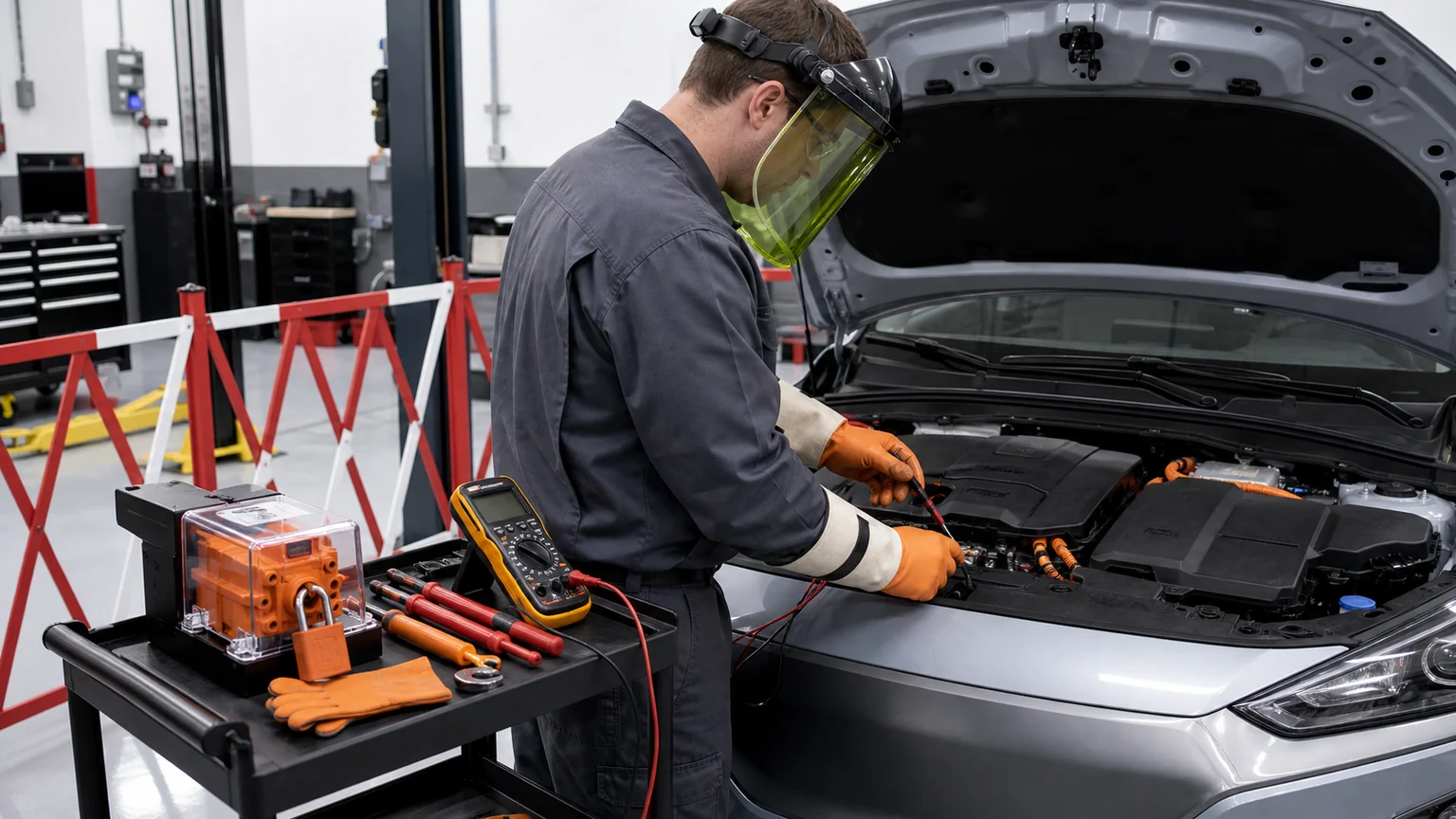

Sécuriser le véhicule à l'aide de la procédure OEM

Le manuel applicable contrôle l'arrêt, le contrôle des clés, la déconnexion du service, le temps d'attente pour la décharge du condensateur, le verrouillage/étiquetage et les points de vérification. Une instruction générique « débrancher la batterie » est inadéquate car les systèmes 12 volts et haute tension, les contacteurs et l'énergie stockée interagissent différemment selon les véhicules.

Avant de toucher un câble orange ou un connecteur de compresseur, établissez la zone de travail, empêchez le redémarrage et vérifiez l'absence de tension avec le compteur et les câbles spécifiés. Une bonne pratique live-mort-live vérifie le testeur sur une source connue avant et après la mesure d'absence de tension. Testez toutes les combinaisons de conducteurs spécifiées par le constructeur OEM, pas seulement le conducteur vers le châssis. Arrêtez-vous si le compteur, l'EPI, l'état du connecteur ou la procédure d'entretien sont incertains.

Le diagnostic d'isolement commence par l'autorisation, l'arrêt contrôlé, la prévention du redémarrage et la vérification de l'absence de tension, et non avec un mégohmmètre sur un connecteur inconnu.

N'appliquez pas de test mégohmmètre générique via l'onduleur

Certains compresseurs intègrent l'onduleur et n'exposent que des connecteurs haute tension CC et de communication. D'autres permettent une procédure de service sur des terminaux définis après déconnexion. L'application d'un testeur d'isolation sur des composants électroniques à semi-conducteurs, des condensateurs de filtrage, des broches de communication ou sur un véhicule entièrement connecté peut endommager les composants ou créer des lectures trompeuses.

Suivez la vue exacte du connecteur et le diagramme des points de test. Confirmez si le manuel demande une mesure conducteur-boîtier, borne-blindage, positif-boîtier, négatif-boîtier ou autre et si la polarité doit être inversée. Certaines procédures OEM nécessitent deux mesures de polarité et une lecture stable. N’improvisez jamais en sondant chaque broche ou en perçant l’isolant.

Pourquoi la tension, la durée et la limite de test doivent être spécifiques au véhicule

La résistance d'isolation dépend de la tension appliquée, du temps, de la température, de l'humidité, de la capacité du composant et de la polarité de mesure. Une lecture peut initialement bouger pendant que la capacité se charge, puis se stabiliser. Différents constructeurs utilisent des instruments et des seuils différents car l'architecture du compresseur, la protection de l'onduleur et la stratégie de diagnostic diffèrent.

La publication d'une limite de tension et de mégohms en tant que « spécifications du compresseur EV » n'est pas sûre. Même une valeur imprimée dans un bulletin s'applique uniquement à son modèle nommé, à l'état du connecteur et à la procédure. Enregistrez l'identifiant du document de service, l'outil, le réglage, les points de test, la polarité, l'état ambiant/des composants, la valeur stabilisée et la limite d'acceptation afin qu'un autre technicien qualifié puisse reproduire le diagnostic.

Une séquence de diagnostic de haut niveau

1. Confirmez l’autorité et les informations. Obtenez la procédure d'atelier exacte basée sur le VIN et vérifiez la qualification du technicien, les outils et l'EPI.

2. Préservez les preuves. Enregistrez les DTC, l'arrêt sur image, l'historique d'entretien, les collisions/exposition à l'eau et les enregistrements de réfrigérant/huile.

3. Utilisez le diagnostic du véhicule. Suivez la stratégie de surveillance d'isolement et de localisation de branche OEM avant de déconnecter des pièces.

4. Sécuriser le système. Arrêtez, sécurisez contre le redémarrage, attendez et vérifiez l'absence de tension aux points spécifiés.

5. Inspectez sans perturber les preuves. Vérifiez le cheminement des câbles orange, les verrouillages des connecteurs, les joints, la corrosion, le suivi, les chocs et la pénétration de fluide.

6. Séparez uniquement la succursale autorisée. Débranchez le compresseur ou le faisceau exactement comme indiqué et protégez les connecteurs ouverts.

7. Mesurez uniquement comme spécifié. Utilisez le testeur d'isolement, les connexions, la polarité, la tension, la durée et les conditions de température requis.

8. Comparez les preuves des succursales. Réévaluer le système ou les branches adjacentes selon les directives du flux OEM ; ne déduisez pas la causalité à partir d’un seul nombre.

9. Réparer et valider. Corrigez la cause identifiée, restaurez chaque dispositif de sécurité et effectuez une analyse, une isolation et des contrôles CVC après réparation.

Interpréter le résultat sans surdiagnostiquer

Inspectez le faisceau et le connecteur avant de remplacer le compresseur

Recherchez les dommages causés par une collision, un câble orange écrasé ou irrité, des blindages desserrés, un conduit endommagé, des clips incorrects, des bornes surchauffées, des verrouillages de connecteur incomplets, des broches pliées, de la corrosion, des traces d'humidité et des résidus d'huile réfrigérante. Un câble acheminé contre un support peut tomber en panne par intermittence en raison des vibrations ou de la température. Photographiez le tracé trouvé avant de le déplacer.

Ne nettoyez pas les preuves avec un produit chimique inconnu ou de l'air comprimé. Suivez la procédure d'entretien des connecteurs et remplacez les bornes, joints ou assemblages de câbles interdits plutôt que d'improviser les réparations. Les câbles HT ont souvent des exigences de blindage et de terminaison contrôlée que les réparations ordinaires des faisceaux basse tension ne satisfont pas.

L'huile réfrigérante et l'humidité peuvent affecter l'isolation

Le mélange réfrigérant-huile entre en contact avec le moteur hermétique dans de nombreux compresseurs électriques, les performances diélectriques font donc partie de l'intégrité du système. DENSO spécifie l'huile ND-oil 11 hautement isolante pour ses compresseurs électriques scroll applicables, tandis que d'autres fabricants peuvent spécifier un autre produit POE, PVE ou PAG spécial. Les contrôles exacts des exigences relatives au véhicule/compresseur ; 'POE' ne constitue pas à lui seul une spécification complète.

L'huile PAG standard pour compresseur entraîné par courroie, les colorants incompatibles, l'humidité ou les résidus provenant des équipements de service partagés peuvent réduire l'isolation électrique ou endommager le système. Les directives internationales 2025 EV A/C avertissent que même une petite contamination par PAG peut nuire aux propriétés diélectriques et recommandent un équipement d'huile contrôlé ou dédié. Ne convertissez pas un pourcentage de contamination publié en une limite de champ universelle ; suivre la décision de réparation du constructeur automobile.

Enregistrez la machine de récupération, le type d'huile précédent, l'injecteur, le colorant, la pureté du réfrigérant et toute ouverture du système. Si une contamination est suspectée, isolez l'équipement concerné et conservez les échantillons d'huile/de réfrigérant conformément aux instructions d'analyse du fabricant. Remplacer uniquement le compresseur peut permettre à l'huile contaminée restant dans le circuit d'endommager la nouvelle unité.

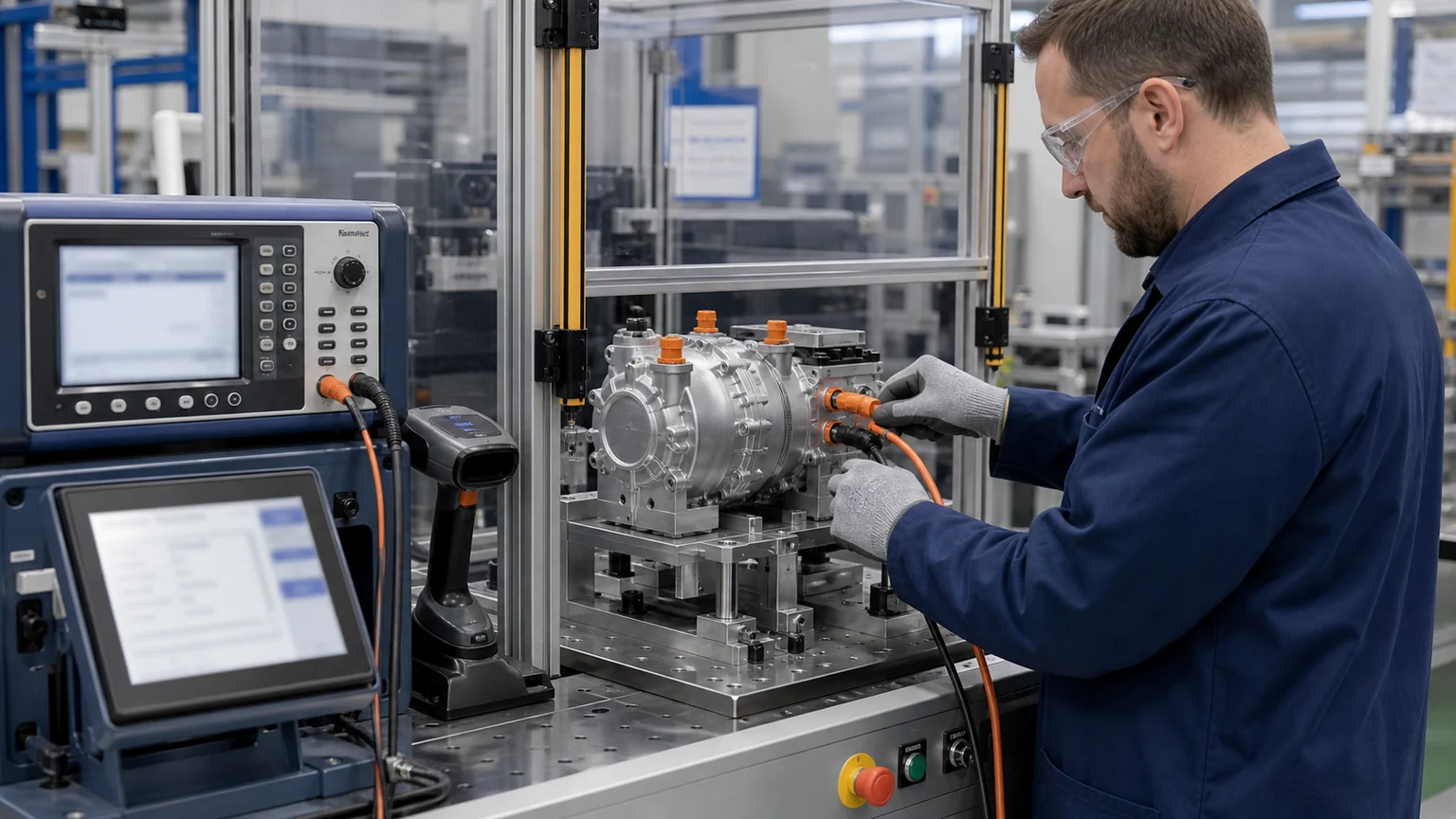

Tests d'isolation en usine et chez les fournisseurs

Une usine de compresseurs doit contrôler les matériaux de bobinage, l'imprégnation, la propreté de l'assemblage, l'étanchéité des bornes, l'installation de l'onduleur, la compatibilité réfrigérant/huile et l'exposition à l'humidité. Le plan de production peut inclure des tests de mise à la terre/continuité, de résistance d'isolement, de tenue diélectrique, de fuite, de fonctionnement électrique et de fonctionnement en fin de ligne, mais il s'agit de méthodes distinctes avec des limites différentes.

Les acheteurs doivent demander le dessin et les spécifications approuvés, le modèle/gamme d'équipement de test, le schéma de montage, la tension/durée de test, la limite d'acceptation, l'étalonnage, la fréquence d'échantillonnage, le plan de réaction et le résultat traçable. Vérifiez si le test est effectué avant et après le chargement d'huile ou le conditionnement environnemental et si chaque unité ou échantillon est testé. Un test à haut potentiel en usine ne devient pas une procédure d'atelier recommandée.

Les tests contrôlés des fournisseurs utilisent un dispositif approuvé, des connexions terminal-boîtier spécifiées, un équipement calibré et une limite traçable spécifique au produit.

Quelles preuves soutiennent une réclamation au titre de la garantie du compresseur ?

• VIN, modèle/année du véhicule, kilométrage, numéros OE et fournisseur du compresseur, série/lot et date d'installation.

• Complétez le rapport DTC et arrêt sur image avant que les codes ne soient effacés.

• Procédure de diagnostic et révision OEM, qualification des techniciens et instruments utilisés.

• Lectures d'isolement avec points de test, polarité, tension, durée, température et limite de réussite.

• Photographies des câbles, des verrous de connecteurs, des bornes, du boîtier, de l'impact ou de l'humidité avant perturbation.

• Registres de réfrigérant, d'huile, de colorant, de machine de récupération, de quantité de charge, de vide et de test d'étanchéité.

• Défaillance antérieure du compresseur/système, historique de rinçage ou de remplacement de composants.

• Scan post-réparation, isolement et preuves de fonctionnement.

Ne pas ouvrir, mélanger à plusieurs reprises, vidanger ou faire fonctionner le compresseur retourné à moins que le fournisseur n'approuve le plan d'analyse. Bouchez les ports de réfrigérant, protégez les connecteurs HT et de communication et préservez son orientation et ses preuves de contamination. Une bonne réclamation distingue la défaillance de l'isolation des composants des dommages au câble, de l'huile incompatible, de l'humidité, d'une collision, d'un service incorrect ou d'une autre charge HT.

Contrôles de remplacement et de mise en service

Correspondance par VIN, numéro OE, plage haute tension, protocole de communication/contrôle, réfrigérant, produit pétrolier et charge, montage, ports et fonction du système thermique. Un compresseur électrique peut refroidir à la fois la cabine et la batterie de traction ou fonctionner dans un circuit de pompe à chaleur. Une unité physiquement similaire avec un logiciel d'onduleur ou une communication réseau différente n'est pas interchangeable.

Confirmez la précharge d'huile du remplacement et la méthode d'équilibrage de l'huile du système. Utilisez la machine frigorifique requise, un équipement de distribution d'huile propre et de nouveaux joints spécifiés. Restaurez le routage des câbles, les blindages, les dispositifs de retenue, les verrous de connecteur, les couvercles, les verrouillages et les liaisons équipotentielles au couple spécifié. Effectuez ensuite la mise en service OEM, l'effacement du DTC, la vérification de l'isolement, le test fonctionnel CVC et la validation de fuite/charge.

Inspection entrante pour les compresseurs de remplacement

Mettez chaque livraison en quarantaine jusqu'à ce que l'identité et l'état de la pièce soient vérifiés. Correspondre au bon de commande, à la référence croisée OE, à la plate-forme du véhicule, au marquage de tension, au réfrigérant, à l'étiquette d'huile, au détrompage du connecteur, à la fiche de communication, aux ports, aux supports, à la série ou au lot et à la référence du logiciel/étalonnage le cas échéant. Vérifiez que les ports de réfrigérant et les connecteurs électriques restent bouchés et secs. Enregistrez les emballages écrasés, les chocs sur le boîtier, les bornes pliées, les serrures cassées, la corrosion, les fuites d'huile ou les joints manquants avant que l'unité n'entre en stock vendable.

Ne connectez pas un mégohmmètre d'entrepôt simplement pour « prouver » chaque unité entrante. Le dossier de fin de ligne approuvé par le fournisseur et un plan d'échantillonnage convenu par l'acheteur doivent définir tout test d'acceptation électrique. Des tests incontrôlés peuvent mettre à rude épreuve l'électronique, effacer l'état de livraison ou entrer en conflit avec la garantie. Maintenir le stockage à sec, la ségrégation de l'huile et des réfrigérants, le contrôle premier entré/premier sorti et la traçabilité depuis le lot d'usine jusqu'à la réclamation du client.

Le coût d’un faux diagnostic de compresseur

Un diagnostic incorrect ajoute le coût du compresseur, la récupération du réfrigérant, l'équilibrage de l'huile, les joints, la main d'œuvre, les temps d'arrêt du véhicule et l'exposition à des travaux dangereux, mais le défaut d'isolement peut réapparaître parce que le câble, le chauffage, le chargeur ou la contamination sont restés. À l’inverse, l’installation d’un compresseur marginal ou contaminé peut désactiver le refroidissement de la batterie ou le fonctionnement de la pompe à chaleur ainsi que le confort de l’habitacle.

Comparez le temps de diagnostic avec le coût de la perte de preuves. Les données numérisées enregistrées, les mesures de branchement correctement étiquetées et les connecteurs intacts résolvent souvent une réclamation plus rapidement qu'un remplacement non documenté. Suivez les retours sans défaut, répétez les DTC d'isolement, les résultats de contamination par l'huile et les réparations de harnais par plate-forme de véhicule et par lot de fournisseur.

Foire aux questions

Un DTC d'isolement signifie-t-il que le compresseur de climatisation électrique est défectueux ?

Non. Il signale un problème d’isolation du système haute tension. Utilisez la stratégie de diagnostic OEM pour isoler la branche du compresseur des câbles, de la batterie, de l'onduleur, des radiateurs, du chargeur et d'autres charges.

Quelle tension de mégohmmètre dois-je utiliser ?

Uniquement la tension spécifiée par la procédure d'atelier basée sur le VIN. Un paramètre générique peut endommager l'électronique de puissance intégrée ou créer un résultat invalide.

Puis-je utiliser un test de continuité multimètre ?

Ne pas valider l’isolation haute tension. Les contrôles de résistance ordinaires et les mesures de résistance d'isolement sont des tests différents. Utilisez l'instrument et le mode spécifiés par l'OEM.

Dois-je tester depuis chaque broche du compresseur jusqu'au boîtier ?

Non. Certaines broches sont de communication, basse tension ou connectées à l'électronique de l'onduleur. Utilisez uniquement la vue du connecteur et les points de test nommés dans la procédure de service.

Une huile de compresseur incorrecte peut-elle provoquer un défaut d'isolation ?

Oui, une huile incompatible, une contamination croisée ou l'humidité peuvent réduire les performances diélectriques dans les systèmes hermétiques applicables. Les contrôles exacts de l’huile et de l’équipement d’entretien spécifiés par le véhicule sont obligatoires.

Un compresseur électrique peut-il être testé sur banc après avoir réussi les tests d'isolation ?

Pas avec une alimentation générique. Il nécessite des systèmes compatibles d’onduleur/contrôle, de circulation de réfrigérant, de lubrification et de sécurité. Utilisez uniquement des équipements de fin de ligne ou de service approuvés par le fabricant.

Utilisez le plan de test OEM, puis conservez les preuves

Un diagnostic défendable ne commence pas par un nombre universel de mégohms. Cela commence par l'autorisation du technicien, le contexte DTC enregistré, les informations spécifiques au VIN, l'arrêt contrôlé et l'isolation des branches. Ce n'est qu'alors qu'une mesure spécifiée d'un composant peut distinguer le compresseur de son câble, de son connecteur et des autres charges haute tension.
