Température normale de l'huile moteur : lorsque le refroidisseur d'huile ou la cheminée de refroidissement est le véritable problème

La température normale de l'huile moteur dépend de la conception du moteur, de la qualité de l'huile, de la charge, de la température ambiante, de l'état du système de refroidissement et de l'endroit où la température est mesurée. De nombreux moteurs font fonctionner de l'huile plus chaude que le liquide de refroidissement lors de charges lourdes, de remorquage, de longues montées ou de fonctionnement à grande vitesse. Le panneau d’avertissement n’est pas un numéro universel unique. Le signe d'avertissement est la température de l'huile qui dépasse la température normale du véhicule, reste élevée une fois la charge réduite, augmente lorsque la température du liquide de refroidissement semble normale ou revient rapidement après le nettoyage, la réparation ou le remplacement du refroidisseur d'huile ou de la pile de refroidissement.

Les plaintes relatives à la température de l'huile doivent être vérifiées à l'aide de données mesurées, et pas seulement de la jauge du tableau de bord ou d'une description générale de surchauffe.

Pour les acheteurs B2B, les réseaux de réparation et les gestionnaires de flotte, ce sujet est important car une température d'huile élevée est souvent mal diagnostiquée. Un atelier peut blâmer la qualité de l'huile, l'usure du moteur ou le comportement du conducteur lorsque le véritable problème est un refroidisseur d'huile restreint, un problème de dérivation du refroidisseur interne, un mauvais rejet de chaleur côté radiateur, un faible débit d'air du ventilateur, des débris externes ou une pile de refroidissement avant qui ne peut pas déplacer suffisamment d'air. Cet article explique comment évaluer les plaintes concernant la température de l'huile, quand le refroidisseur d'huile moteur devient suspect et quelles données d'approvisionnement les acheteurs doivent collecter avant d'approuver le remplacement.

Réponse rapide : quand le refroidisseur d'huile est-il le vrai problème ?

Une lecture normale de la température de l'huile n'est utile que par rapport au mode de fonctionnement normal de la machine. Enregistrez la charge, la température ambiante, le régime moteur, l'état de la route ou du chantier, la température du liquide de refroidissement, la pression d'huile, le comportement du ventilateur et si le problème apparaît après une réparation spécifique.

La température normale de l'huile dépend du moteur et de la charge

La température de l’huile n’est pas fixe sur chaque véhicule. Un moteur léger, un camion lourd, un générateur, une machine de construction et un moteur performant peuvent tous avoir des plages normales différentes. La température de l'huile change également en fonction du remorquage, de l'escalade, du temps d'inactivité, de la charge utile, de la viscosité de l'huile et de la conception de l'échangeur de chaleur. Un chiffre qui semble élevé dans une voiture de tourisme peut être normal dans une application lourde sous charge, tandis qu'un chiffre qui semble modéré peut quand même être anormal si ce moteur tourne habituellement plus froid.

La question utile est la tendance. La température de l'huile a-t-elle commencé à augmenter après le remplacement du refroidisseur ? Est-ce qu'il monte uniquement lorsque le ventilateur ne peut pas aspirer suffisamment d'air ? Augmente-t-il plus rapidement avec un itinéraire, un accessoire ou des conditions ambiantes particuliers ? Est-ce que cela revient à la normale une fois les débris nettoyés de la pile de refroidissement ? Ces détails pointent vers un véritable diagnostic plutôt que vers une plainte générique « l’huile chauffe ».

Pour les acheteurs de flotte, établissez une base de référence pour les véhicules courants. Enregistrez la température normale de l'huile pendant les cycles de ralenti, de charge sur route, de montée de côte, de remorquage ou de travail. Lorsqu'un véhicule s'écarte de cette référence, l'équipe de maintenance peut décider si le problème concerne la qualité de l'huile, le débit d'air de la cheminée de refroidissement, les performances du refroidisseur d'huile ou un autre état du moteur.

Quand une température d’huile élevée devient un avertissement

Une température élevée de l’huile devient un avertissement lorsqu’elle est persistante, reproductible et liée à une condition qui devrait être gérable. Si la température de l'huile ne monte que pendant une courte période en cas de charge importante et revient rapidement, le système peut fonctionner dans sa plage prévue. Si la température continue de grimper sous une charge modérée, reste élevée après une baisse de charge ou apparaît après l'installation d'une nouvelle pièce, le chemin de refroidissement mérite une attention particulière.

Une huile trop chaude peut s’oxyder plus rapidement, se fluidifier, perdre la résistance du film protecteur et augmenter le risque d’usure. Les joints et les garnitures peuvent vieillir plus rapidement. Les roulements, l'alimentation en huile du turbocompresseur, les composants de distribution ou les points de lubrification à forte charge peuvent devenir moins protégés si le comportement en température et en pression est mauvais. Ces risques font du diagnostic du refroidisseur d’huile plus qu’un problème de confort.

Un modèle d'avertissement est particulièrement important lorsque la température du liquide de refroidissement semble normale. Si le liquide de refroidissement est contrôlé mais que la température de l'huile augmente, le problème peut être du côté de l'huile : restriction interne du refroidisseur, comportement de dérivation, chemin d'écoulement de l'huile, remplacement incorrect du refroidisseur ou charge importante dépassant la capacité du refroidisseur. Si l'huile et le liquide de refroidissement montent ensemble, concentrez-vous davantage sur le radiateur, le flux d'air du ventilateur, les débris et le rejet de chaleur à travers la pile de refroidissement.

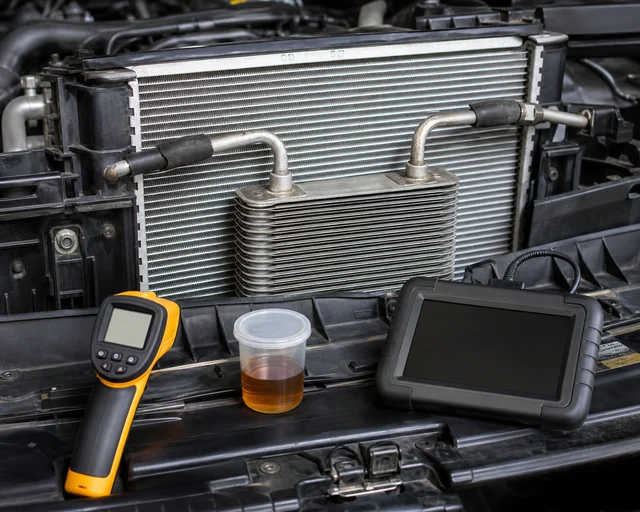

Confirmation du capteur et de la jauge

Avant de remplacer des pièces, confirmez que la lecture de température est fiable. Une jauge de tableau de bord peut être amortie ou approximative. Une valeur d'outil d'analyse peut provenir d'un capteur situé à un emplacement spécifique. Une jauge de rechange peut lire au niveau du carter d'huile, du boîtier du filtre, de la sortie du refroidisseur ou d'un autre point. Chaque emplacement peut afficher un numéro différent. Un acheteur ne devrait pas approuver le remplacement d’un refroidisseur sur la base d’une lecture non vérifiée.

Comparez la lecture avec d’autres preuves. La pression d'huile se comporte-t-elle normalement ? Le moteur sent-il la surchauffe ? Le ventilateur s'enclenche-t-il correctement ? La température du liquide de refroidissement est-elle stable ? Une lecture infrarouge à l’entrée et à la sortie du refroidisseur montre-t-elle une différence de température raisonnable ? Le connecteur du capteur est-il endommagé ou contaminé ? Ces contrôles empêchent le remplacement d'un bon refroidisseur d'huile à cause d'un problème de jauge.

Pour les réseaux de réparation, le bon de travail doit préciser où la température a été mesurée et dans quelles conditions. « Température de l'huile élevée » est une preuve faible. 'La température de l'huile augmente pendant 30 minutes de trajet en charge tandis que le liquide de refroidissement reste stable ; la différence de température d'entrée/sortie du refroidisseur est faible' est beaucoup plus utile.

Modes de défaillance du refroidisseur d'huile

Les refroidisseurs d’huile moteur peuvent tomber en panne de manière externe, interne ou fonctionnelle. Des fuites externes peuvent apparaître au niveau du corps du refroidisseur, du joint, du boîtier, du joint, du tuyau ou de la plaque de montage. Les fuites internes peuvent permettre à l'huile et au liquide de refroidissement de se mélanger dans les conceptions refroidies à l'eau. Une défaillance fonctionnelle peut survenir lorsque les passages internes se bouchent avec de la boue, des débris, du mastic ou des produits de corrosion, réduisant ainsi le transfert de chaleur ou augmentant la chute de pression.

Un passage côté huile obstrué peut augmenter la température de l’huile alors que l’extérieur du refroidisseur semble normal. Un refroidisseur présentant une érosion interne ou une défaillance du joint peut créer une contamination croisée. Un refroidisseur avec des spécifications de remplacement incorrectes peut s'adapter au moteur mais avoir un chemin d'écoulement, une taille d'orifice, une pile de plaques, une fonction de dérivation ou un dispositif d'étanchéité différents. Ces différences peuvent créer des problèmes de température élevée, de fuite ou de pression après l’installation.

Le diagnostic du refroidisseur d'huile doit inclure l'historique d'entretien. Une panne de moteur récente, des débris de roulements, de la boue, une utilisation incorrecte du produit d'étanchéité, un mauvais historique de vidange d'huile ou un remplacement antérieur du refroidisseur peuvent tous expliquer une nouvelle plainte relative à la température d'huile. En cas de contamination, le remplacement du refroidisseur sans nettoyer le chemin d'huile correspondant peut entraîner une autre panne.

Refroidisseurs d'huile refroidis à l'eau ou à air

Certains refroidisseurs d'huile moteur transfèrent la chaleur de l'huile au liquide de refroidissement du moteur via un échangeur de chaleur à plaques ou monté sur un boîtier. D’autres rejettent la chaleur directement dans l’air extérieur via un refroidisseur à ailettes. Le cheminement du diagnostic est différent. Un refroidisseur d'huile refroidi à l'eau peut créer une contamination croisée en cas de défaillance d'une plaque interne, d'un joint ou d'un joint. Il peut également avoir des difficultés si le côté liquide de refroidissement du moteur est restreint, si le boîtier est corrodé ou si un mauvais joint bloque un passage. Un refroidisseur d'huile refroidi par air dépend plus directement du débit d'air, de l'état des ailettes, de la disposition des ports et de la position de montage.

Les acheteurs doivent identifier le style qu’ils recherchent avant de commander. Un refroidisseur refroidi par eau nécessite des contrôles de joint, de joint, de boîtier, de passage et de mélange de fluides. Un refroidisseur refroidi par air nécessite des vérifications de la taille du noyau, de l'état des ailettes, de la direction des ports, du dégagement des tuyaux, du chemin du flux d'air et du montage. Traiter les deux modèles comme la même catégorie de produits peut conduire à des conseils de réparation erronés et à des données de devis faibles.

Les conceptions refroidies à l'eau peuvent également s'appuyer sur un chemin de dégagement ou de contournement pour protéger le débit d'huile lorsque l'huile est froide, épaisse ou restreinte. La pression d'ouverture exacte dépend de la conception du moteur et du boîtier, les acheteurs ne doivent donc pas supposer une valeur universelle en PSI ou en bar. Ce qui compte est de savoir si le remplacement préserve la direction de l'huile d'origine, les ouvertures des joints, la pile de plaques et la stratégie de dérivation. Si un passage est bloqué ou qu'un insert est manquant, la température de l'huile peut augmenter même si le refroidisseur semble se boulonner correctement.

La température et la pression de l'huile doivent être interprétées ensemble car la restriction, la viscosité et le comportement de dérivation peuvent modifier les deux lectures.

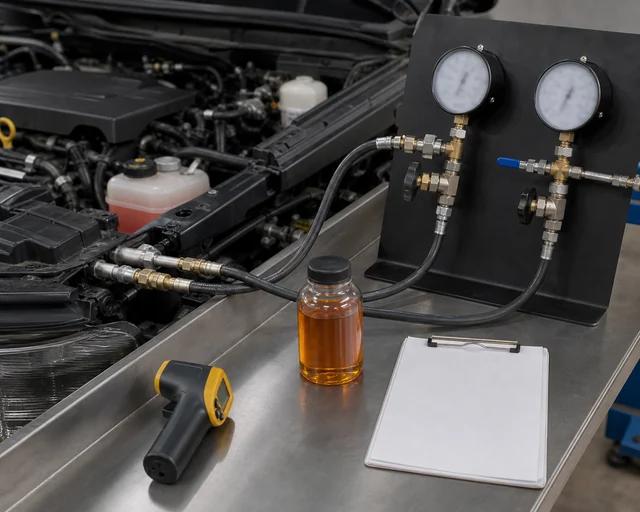

La température et la pression d'huile doivent être lues ensemble

La température de l'huile à elle seule peut induire en erreur. La pression d'huile permet de déterminer si le système est également confronté à un changement de viscosité, à une restriction, à une fuite ou à un comportement de dérivation. Une huile 15W-40, une huile 5W-30 et une huile à faible viscosité spécifiées pour un moteur moderne peuvent présenter un comportement de pression différent à la même température. L'huile chaude devient généralement plus fluide, de sorte que la pression peut chuter à mesure que la température augmente. Si la température augmente et que la pression se comporte également anormalement, l'équipe de réparation doit regarder au-delà de la jauge et inspecter la qualité de l'huile, l'état de la pompe, l'état du filtre, l'étranglement du refroidisseur et les chemins de dérivation.

Lorsque l'on soupçonne une obstruction de l'ancien refroidisseur, les relevés de pression en aval sont particulièrement utiles. Si un refroidisseur de remplacement modifie le modèle de pression, l'acheteur doit examiner la taille de l'orifice, la conception du passage interne, la direction du flux et la disposition d'étanchéité. Un refroidisseur qui abaisse la température mais crée un mauvais comportement en termes de pression n'est pas une bonne solution. L'objectif de la réparation est une lubrification stable et un contrôle thermique combinés.

Le blocage du flux d'air peut augmenter la température de l'huile même lorsque le noyau du refroidisseur d'huile lui-même ne fuit pas ou n'est pas restreint en interne.

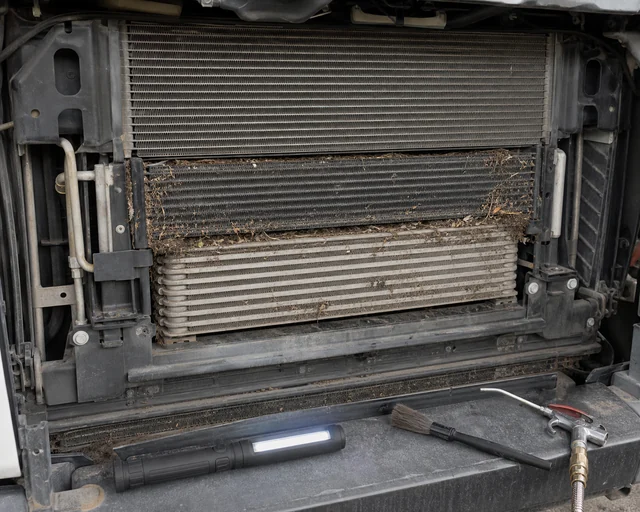

Problèmes de flux d'air dans la cheminée de refroidissement

Le refroidisseur d’huile peut être sain, mais la pile de refroidissement environnante peut ne pas l’être. Sur de nombreux véhicules et machines, le refroidisseur d'huile fonctionne à proximité du radiateur ou dans le même chemin de circulation d'air. Si la face du radiateur est obstruée par de la saleté, des feuilles, des insectes, de la boue ou des ailettes pliées, l'air atteignant le refroidisseur d'huile peut être plus chaud ou plus faible que prévu. Si le ventilateur est faible, le carénage est endommagé ou le flux d'air recircule à l'intérieur du compartiment moteur, le rejet de chaleur diminue.

C'est pourquoi le refroidisseur d'huile ne doit pas être jugé seul. Inspectez la face du radiateur, le ventilateur, le carénage, la calandre, le filtre à débris, les joints d'étanchéité à l'air et tout refroidisseur monté devant ou derrière le radiateur. Une cheminée bloquée peut faire monter plusieurs températures en même temps. Le nettoyage de la pile peut restaurer les performances sans remplacer le refroidisseur d'huile.

Lorsqu'une température d'huile élevée apparaît accompagnée d'une surchauffe du moteur, l'ensemble Le système de radiateur automobile doit être évalué car un faible rejet de chaleur du côté du liquide de refroidissement peut augmenter la température de chaque échangeur de chaleur à proximité. Si le symptôme s'aggrave au ralenti, dans la circulation ou lors d'un travail lent sur un chantier, le Le ventilateur du radiateur , le carénage et le chemin de circulation d'air méritent la même attention que le refroidisseur d'huile lui-même.

Chute de pression du refroidisseur d'huile et restriction de débit

Un refroidisseur d’huile peut être propre à l’extérieur tout en limitant le débit à l’intérieur. La chute de pression devient importante lorsque les passages internes sont étroits, bloqués ou ne correspondent pas à l'application. Un refroidisseur de remplacement doté de ports plus petits, de chemins internes plus longs ou d'une conception de plaque différente peut augmenter la résistance. Le résultat peut être une température d'huile plus élevée, des avertissements de pression, un fonctionnement en dérivation ou une mauvaise lubrification aux points en aval.

L'article La chute de pression du refroidisseur d'huile explique ce problème plus en détail, mais la vérification pratique est simple : comparez l'ancien et le nouveau refroidisseur par diamètre d'orifice, sens d'écoulement, conception du noyau, fonction de dérivation, style d'étanchéité et exigences d'application. Si la plainte de température élevée est apparue seulement après l'installation d'un refroidisseur de remplacement, la chute de pression et la configuration du débit doivent être examinées avant de blâmer le moteur.

Les acheteurs doivent se demander si le refroidisseur est destiné à l’huile moteur, à l’huile de transmission ou à un autre circuit d’huile. Les exigences de débit et les limites de pression ne sont pas les mêmes sur tous les refroidisseurs d'huile. L'élecdura La catégorie Refroidisseur d'huile peut prendre en charge l'approvisionnement, mais le type de circuit doit être clairement indiqué pour une correspondance précise.

Exemples de flottes et de véhicules lourds

Un camion de livraison peut afficher une température normale du liquide de refroidissement dans la circulation, mais une température de l'huile qui augmente progressivement lors des longs trajets chargés. Le radiateur peut paraître propre de face, mais les débris entre les couches de la pile réduisent le flux d'air. Le nettoyage et l'étanchéité du chemin de circulation d'air peuvent résoudre le problème. Dans ce cas, remplacer d’abord le refroidisseur d’huile ne résoudrait pas la cause profonde.

Un deuxième véhicule peut développer une température d'huile élevée après une réparation du moteur. L'ancien refroidisseur avait été contaminé par du matériau de roulement et le remplacement choisi en raison de ses dimensions extérieures utilisait des passages d'huile plus petits. La température du liquide de refroidissement reste contrôlée, mais la température de l'huile augmente sous charge. Ici, le dossier de réparation doit examiner les spécifications du refroidisseur, l'historique de contamination et la chute de pression.

Un troisième cas est la contamination croisée. Le véhicule arrive avec de l'huile dans le liquide de refroidissement ou du liquide de refroidissement dans l'huile. L'équipe de réparation doit tester la pression du refroidisseur suspecté et du boîtier associé plutôt que de supposer que la défaillance est due au joint de culasse. Une plaque ou un joint de refroidisseur d'huile défectueux peut créer une plainte sérieuse avec un chemin de réparation différent.

Décisions d'approvisionnement pour le remplacement du refroidisseur d'huile

Pour les importateurs et les distributeurs, l'approvisionnement en refroidisseurs d'huile doit commencer par la référence des anciennes pièces et les données d'application. Les champs utiles incluent le modèle du véhicule, le moteur, l'année, le type de circuit d'huile, la conception du boîtier de refroidissement, le type de joint ou de joint, la taille de l'orifice, la taille du noyau, la direction du flux, la fonction de dérivation et les preuves de défaillance. Si le problème concerne la température, incluez les conditions de fonctionnement et la tendance de la température. Si le problème est une contamination, incluez des photos de l'huile, du liquide de refroidissement et du refroidisseur défectueux, le cas échéant.

N'approuvez pas un remplacement uniquement parce que les trous de boulons correspondent. Un refroidisseur qui s'installe mais modifie le débit d'huile peut créer une nouvelle plainte après la réparation, en particulier lorsque le remplacement modifie le nombre de plaques, les ouvertures des joints, la profondeur du refroidisseur ou les fonctions de contrôle de débit intégrées.

Les contrôles d’emballage et de réception sont également importants. Les surfaces d'étanchéité, les supports, les ports et les ailettes du refroidisseur d'huile peuvent être endommagés pendant le transport. La réception de photos permet de distinguer les dommages causés par l'expédition des défauts du produit et de protéger le processus après-vente.

Ensemble de devis pour les plaintes concernant la température de l'huile

Une demande de devis solide doit relier le symptôme de température d’huile à la conception réelle du moteur et du refroidisseur. Envoyez l'ancien numéro du refroidisseur d'huile, le modèle de moteur, l'année de production, la région de marché, la qualité de l'huile, la tendance de la température de l'huile, le comportement de la température du liquide de refroidissement, le comportement de la pression d'huile, l'historique d'entretien, les preuves de contamination et des photos montrant le corps du refroidisseur, le boîtier, les faces d'étanchéité et le style du joint. Si la direction du débit ou la fonction de dérivation est indiquée sur l'ancien assemblage, incluez ces photos car elles sont plus importantes que la forme extérieure seule.

Liste de contrôle de l'acheteur

• Confirmez où la température de l'huile a été mesurée et dans quelles conditions.

• Enregistrez la température du liquide de refroidissement, la pression d'huile, la charge, la température ambiante et le comportement du ventilateur.

• Inspectez la face du radiateur, le flux d'air du ventilateur, le carénage, le filtre à débris et le blocage de la cheminée.

• Vérifiez les fuites du refroidisseur d'huile externe, les fuites des joints et les fuites du boîtier.

• Vérifiez la contamination croisée huile/liquide de refroidissement dans les conceptions de refroidisseurs d'huile refroidis par eau.

• Comparez l'ancien et le nouveau diamètre du port de refroidissement, le sens du débit, la fonction de dérivation et le style d'étanchéité.

• Examinez l'historique d'entretien pour détecter la présence de boues, de débris de roulements, de produits d'étanchéité ou de pannes de moteur antérieures.

• Envoyez des photos des pièces anciennes, des dimensions, des détails d'application et des preuves de défaillance avant de commander.

• Testez à nouveau la température de l’huile dans les mêmes conditions qui ont créé la plainte.

Tableau de décision de remplacement

Recommandation finale

La température normale de l'huile moteur doit être jugée en fonction de la tendance, de la charge, du point de mesure et du contexte du système. Lorsque la température de l’huile augmente anormalement, ne présumez pas que le refroidisseur d’huile est défectueux, mais ne l’ignorez pas non plus. Comparez le comportement du liquide de refroidissement, le débit d'air, l'état du radiateur, le fonctionnement du ventilateur, la pression d'huile, les preuves de contamination et le trajet d'écoulement du refroidisseur. Si le refroidisseur d'huile est obstrué, fuit, est contaminé de manière croisée ou ne correspond pas après son remplacement, cela peut être le véritable problème même si le reste du moteur semble normal.

Elecdura peut prendre en charge l'approvisionnement en refroidisseurs d'huile pour les importateurs, les distributeurs, les réseaux de réparation et les acheteurs de flottes. Envoyez l'ancien numéro de pièce, des photos, les dimensions, le type de circuit d'huile, les données de mesure, l'historique d'entretien et les preuves de défaillance afin que le remplacement puisse être vérifié par rapport à la véritable plainte relative à la température d'huile au lieu du seul nom du véhicule.
