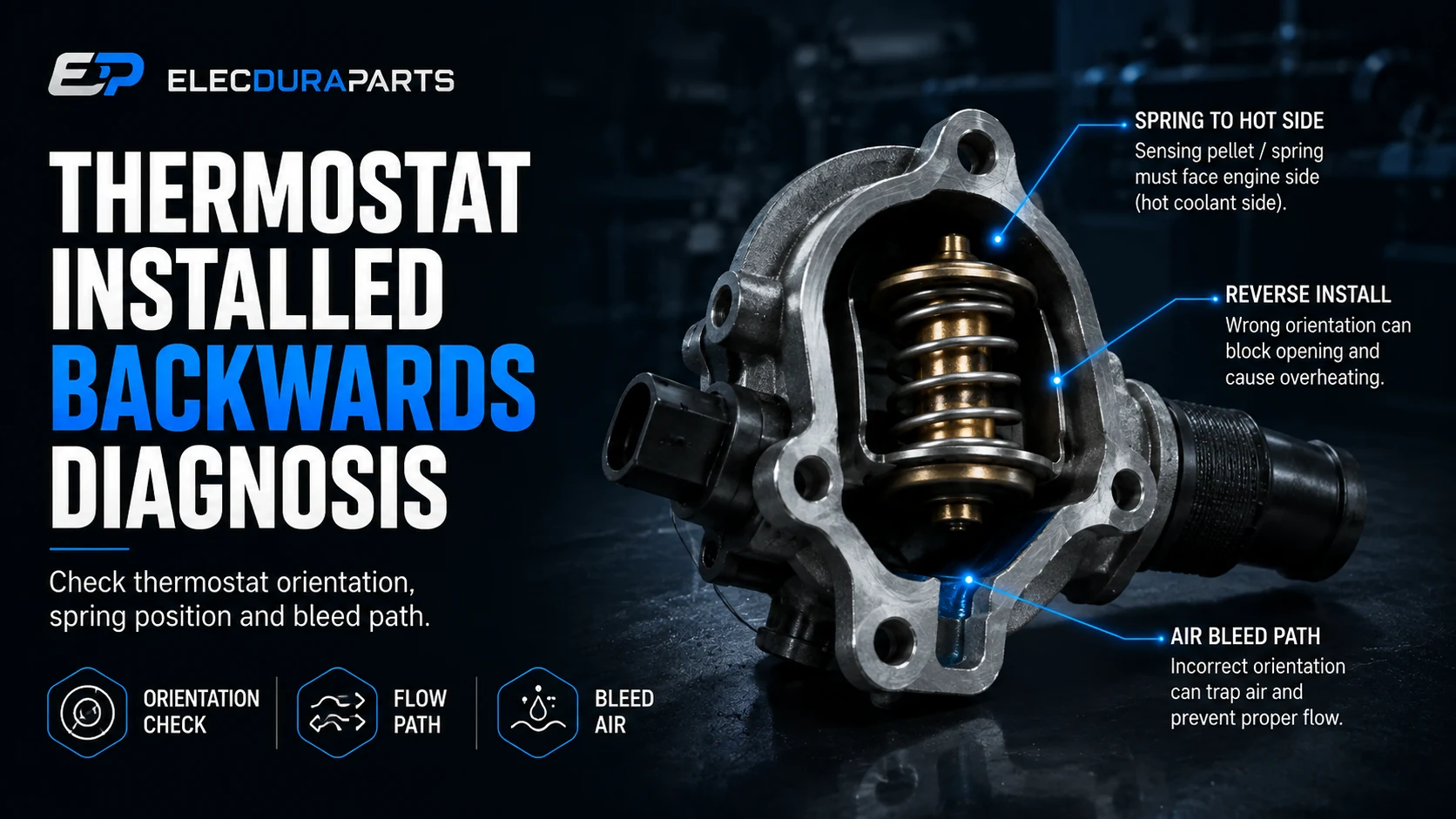

Pemasangan Terbalik Termostat: Arah Aliran, Jalur Pendarahan, dan Diagnosis Panas Berlebih

Termostat yang dipasang terbalik dapat mengganggu kontrol cairan pendingin meskipun komponen baru memiliki diameter yang benar dan pas di dalam rumahan. Termostat bukan sekadar katup yang terbuka pada suhu tertentu. Elemen lilinnya harus mendeteksi daerah pendingin yang diinginkan, katup penggeraknya harus terbuka hingga jarak bebas yang tersedia, dan setiap fitur bypass, cakram sekunder, atau pembuangan harus selaras dengan arsitektur aliran rumahan.

Orientasi yang salah dapat menunda pembukaan, mengganggu penutupan bypass, memerangkap udara di dekat elemen penginderaan, atau secara fisik menghalangi gerak katup secara penuh. Keluhan yang diakibatkannya mungkin berupa panas berlebih yang cepat setelah servis, suhu tidak stabil, keluaran pemanas lemah, pemanasan radiator yang tertunda, atau pelepasan cairan pendingin. Tak satu pun dari gejala-gejala ini membuktikan kebalikannya dengan sendirinya; udara terperangkap, cairan pendingin rendah, kehilangan pompa, kebocoran pembakaran dan konfigurasi termostat yang salah dapat terlihat serupa.

Sebelum membongkar sistem lagi, identifikasi aplikasi melalui Elecdura's rentang termostat cairan pendingin mesin , tinjau gambar orientasi pembuat kendaraan, dan pertahankan garis waktu suhu dari start dingin.

Jawaban Singkat: Orientasi Ditentukan oleh Sirkuit Pendingin, Bukan Frasa Universal

Banyak termostat konvensional menempatkan kapsul lilin dan pegas ke arah cairan pendingin mesin, sementara katup terbuka ke arah sisi keluar radiator. Itu adalah pengaturan umum, bukan perintah instalasi universal. Termostat kartrid, unit yang dikontrol peta, desain katup ganda, sistem aliran balik, dan rumah terintegrasi dapat menggunakan geometri yang berbeda. Perumahan, port bypass, fitur pencari lokasi, dan informasi layanan menentukan orientasi yang benar.

Pahami Apa yang Dikontrol Termostat

Elemen lilin mengubah suhu menjadi gerakan

Saat cairan pendingin memanaskan muatan lilin, pemuaian menggerakkan piston melawan pegas dan mengubah posisi katup. Temperatur pembukaan yang dikalibrasi hanya bermakna bila elemen penginderaan terkena cairan pendingin yang diinginkan. Jika berada di rongga yang relatif stagnan atau lebih dingin, mesin bisa menjadi terlalu panas sebelum termostat menerima sinyal yang dirancang untuk mendeteksinya.

Suhu pembukaan bukanlah spesifikasi lengkap

Dua termostat yang ditandai dengan suhu nominal yang sama mungkin berbeda dalam langkah, diameter katup, gaya pegas, cakram bypass, posisi flensa, antarmuka paking, dan elemen pemanas. Hanya mencocokkan tanda suhu saja tidak akan menghasilkan kecocokan.

Katup utama dan bypass bekerja sama

Selama pemanasan, banyak mesin mensirkulasikan cairan pendingin melalui bypass internal sementara aliran radiator tetap dibatasi. Saat katup utama terbuka, pelat sekunder dapat mengurangi aliran bypass. Memasang termostat ke belakang dapat membuat pelat bypass menjauh dari dudukannya atau membuat katup utama bergerak ke rongga yang salah.

Itu kategori produk termostat berisi konfigurasi sederhana dan terintegrasi, yang menggambarkan mengapa seluruh fungsi aliran—tidak hanya diameter flensa—harus disesuaikan.

Petakan Jalur Pendinginan Sebelum Menyalahkan Bagian Baru

Identifikasi sisi panas, sisi radiator, dan bypass

Gunakan diagram sistem pendingin untuk menelusuri cairan pendingin dari saluran keluar mesin, melalui saluran yang dikontrol termostat, radiator, saluran masuk pompa, dan bypass internal. Beberapa sistem menempatkan termostat di outlet mesin; yang lain mengatur aliran masuk atau aliran balik campuran. Arah selang saja bisa menyesatkan.

Cari petunjuk perumahan

Alur pencari lokasi, ceruk asimetris, bukaan bypass, jarak bebas konektor listrik, panah yang dibentuk, dan bahu segel dapat menunjukkan orientasi yang diinginkan. Mereka adalah bukti pendukung dan harus setuju dengan informasi layanan. Jangan menggiling tab pencari lokasi untuk memasang termostat.

Perumahan terintegrasi mengubah batas layanan

Beberapa termostat disertakan di dalam wadah plastik atau aluminium dengan sensor, pemanas, segel, dan sambungan selang. Orientasinya ditentukan oleh rakitan, namun kelengkapan housing yang salah atau rute selang yang salah masih dapat menimbulkan masalah aliran balik. Konfirmasikan setiap port dan konektor melalui tinjauan pencocokan aplikasi sebelum instalasi.

Bagaimana Instalasi Terbalik Mengubah Kontrol Termal

Elemen penginderaan mungkin melihat suhu yang salah

Jika kapsul lilin diisolasi dari sirkulasi cairan pendingin mesin yang paling panas, kapsul tersebut mungkin menerima panas secara perlahan melalui konduksi logam atau kebocoran terbatas. Dasbornya bisa naik sementara outlet radiator tetap dingin. Akhirnya termostat bisa terbuka secara tiba-tiba, sehingga menghasilkan perubahan suhu yang cepat dan bukannya pengaturan yang stabil.

Jangan mengartikan satu selang radiator dingin terlalu dini

Termostat yang tertutup dengan benar sengaja menjaga aliran radiator tetap rendah selama pemanasan. Temperatur selang hanya berguna jika dikaitkan dengan temperatur mesin, kinerja pemanas, perilaku bypass, dan titik pembukaan yang diharapkan.

Katup mungkin memiliki jarak bukaan yang tidak mencukupi

Termostat dapat masuk ke dalam lubang namun jembatan penggerak, pegas, atau pelat katupnya menghadap penutup yang dangkal. Ketika elemen lilin memanjang, bagian yang bergerak bersentuhan dengan rumahan dan tidak dapat mencapai gerakan penuh. Hal ini menciptakan pembatasan bahkan jika pemanasan bangku menunjukkan termostat yang longgar terbuka.

Bypass mungkin masih salah secara hidraulik

Dalam termostat katup ganda, pembukaan aliran utama dan penutupan bypass dikoordinasikan. Pemasangan terbalik dapat menyebabkan resirkulasi internal yang berlebihan sehingga membuat radiator kekurangan pasokan, atau membatasi sirkulasi pemanasan. Gejalanya tergantung pada beban dan kecepatan mesin, sehingga mungkin tidak muncul saat pemeriksaan idle singkat.

Gejala Berdasarkan Waktu dan Kondisi Pengoperasian

Panas berlebih pasca-servis perlu diprioritaskan

Keluhan yang dimulai segera setelah penggantian termostat sangat membenarkan peninjauan pemasangan, nomor komponen, penempatan segel, dan prosedur pengisian. Waktunya merupakan bukti adanya hubungan, bukan bukti otomatis bahwa teknisi memasang termostat secara terbalik.

Berhenti sebelum kerusakan bertambah parah

Jangan terus menjalankan mesin yang terlalu panas untuk 'memaksa termostat terbuka.' Matikan sesuai praktik servis yang aman, biarkan sistem menjadi dingin dan jangan pernah membuka tutup bertekanan panas.

Panas berlebih yang bergantung pada beban menunjukkan aliran tidak lengkap

Katup yang terbuka sebagian dapat mengontrol suhu saat idle tetapi gagal saat memuat jalan raya, derek, atau AC. Bandingkan suhu cairan pendingin dan perilaku tekanan dalam kondisi yang berulang. Jangan gunakan pengujian di jalan umum jika kemungkinan terjadi panas berlebih yang tidak aman.

Pisahkan Pemasangan Terbalik dari Udara yang Terjebak

Udara dapat mengisolasi elemen lilin

Setelah dikuras, kantong udara dapat menempati rumah termostat dan mencegah cairan pendingin bersentuhan dengan elemen penginderaan. Ini dapat meniru pemasangan terbalik dengan menunda pembukaan. Gemuruh pemanas, perubahan ketinggian reservoir, dan perubahan suhu yang tiba-tiba mendukung masalah pengelolaan udara tetapi tidak dapat disimpulkan secara individual; terkait panduan diagnostik sistem pendingin harus tetap terpisah dari bukti orientasi.

Fitur bleed memiliki tujuan tertentu

Pin jiggle, takik, atau ventilasi kecil memungkinkan udara dan cairan pendingin terbatas mengalir saat katup utama ditutup. Posisinya sering kali ditentukan di dekat titik tinggi, tetapi posisi jam yang tepat bergantung pada geometri rumah dan kemiringan kendaraan. Topik fitur bleed terpisah ada di Elecdura sumber daya teknis termostat ; ini tidak boleh digunakan sebagai pengganti universal untuk orientasi termostat penuh.

Ikuti metode pengisian yang ditentukan

Beberapa sistem memerlukan pengisian vakum, sekrup pembuangan khusus, perintah katup pemanas, aktivasi pompa tambahan, atau pemanasan bertahap. Termostat yang benar masih dapat terlihat rusak jika sistem diisi dengan metode umum yang tidak sesuai.

Pisahkan Pemasangan Terbalik dari Kerusakan Pompa Air

Buktikan sirkulasi daripada menebak-nebak dari kebisingan

Impeler yang longgar, pompa yang salah, kesalahan penggerak, kavitasi, atau masalah kontrol pompa listrik dapat mengurangi aliran. Kebisingan pompa saja tidak membuktikan pengiriman. Gunakan pemeriksaan aliran, suhu, tekanan, atau data pemindaian yang disetujui pabrikan.

Suku cadang baru dapat mengekspos pompa marjinal yang sudah ada

Servis mengubah level cairan pendingin dan kondisi pengoperasian. Pompa yang sudah melemah karena erosi atau slip poros mungkin terlihat setelah termostat berfungsi. Pertahankan kronologi tanpa berasumsi bagian terbaru menyebabkan setiap gejala baru.

Periksa arsitektur sabuk dan perintah kelistrikan

Pompa mekanis memerlukan perutean dan penggerak sabuk yang benar; pompa listrik memerlukan daya, ground, komunikasi, dan pengoperasian yang diperintahkan. Jangan menerapkan tegangan baterai langsung kecuali pengujian yang ditentukan mengizinkannya.

Pisahkan Instalasi Terbalik dari Kebocoran Pembakaran

Gas pembakaran dapat menciptakan kantong udara berulang

Kesalahan paking kepala, kepala silinder, atau penyegelan blok dapat menambah gas ke sirkuit pendingin, menggantikan cairan pendingin, dan berulang kali mengisolasi termostat. Gelembung yang terus-menerus, tekanan cepat akibat dingin, kehilangan cairan pendingin, dan bukti spesifik silinder memerlukan penyelidikan kebocoran pembakaran terpisah.

Tes kimia adalah salah satu bagian dari bukti

Kondisi cairan uji, kontaminasi cairan pendingin, dan teknik pengambilan sampel memengaruhi hasil. Gabungkan pengujian gas yang disetujui dengan perilaku tekanan, bukti kebocoran, observasi sumbat/silinder, dan data servis. Jangan menilai mesin atau termostat hanya dari satu indikator yang ambigu.

Gunakan Tes Non-Invasif Sebelum Pembongkaran

Catat urutan suhu start dingin

Mulailah dengan mesin yang didinginkan sepenuhnya. Catat data suhu mesin, suhu masuk dan keluar rumah termostat, tren selang radiator atas dan bawah, keluaran pemanas, perintah kipas, dan perilaku reservoir. Gunakan probe kontak atau peralatan termal dengan keterbatasan yang diketahui.

Carilah hubungan, bukan perbedaan suhu universal

Peringkat termostat, lokasi sensor, kondisi sekitar, dan beban bervariasi. Pola yang bermakna adalah apakah suhu sisi mesin naik sesuai yang diharapkan, apakah aliran radiator mulai mendekati kisaran yang diperintahkan, dan apakah suhu stabil setelah pembukaan.

Bandingkan perilaku yang diperintahkan dan mekanis pada termostat yang dipetakan

Termostat yang dikontrol peta mencakup pemanas listrik yang memungkinkan ECU mempengaruhi pembukaan. Diagnosis resistansi pemanas, kode suplai dan kontrol secara terpisah dari orientasi mekanis. Membalikkan termostat yang dipanaskan dengan listrik juga dapat menyebabkan kapsul atau konektor lilin salah tempat.

Gunakan penerapan termostat yang benar untuk menentukan apakah unit tersebut konvensional, berpemanas listrik, bergaya kartrid, atau terintegrasi.

Bukti Pembongkaran: Buktikan Cara Pemasangannya

Foto sebelum memindahkan termostat

Setelah mesin dingin dan cairan pendingin terkuras atau tertampung dengan aman, buka wadahnya tanpa mengganggu termostat jika memungkinkan. Foto arah kapsul lilin, pegas, pelat katup, fitur pembuangan, tab pencari lokasi, cakram bypass, dan segel. Tandai sisi mesin dan sisi radiator.

Pertahankan tanda saksi

Kontak yang dipoles, bekas segel, goresan pegas, atau tanda katup pada penutup dapat menimbulkan gangguan. Jangan membersihkan atau menguji termostat sampai fitur-fitur ini didokumentasikan.

Periksa geometri housing dan penempatan segel

Cincin-O yang dipindahkan, paking ganda, segel yang dipasang di sisi flensa yang salah, atau korosi pada alur dapat menahan termostat dari tempatnya. Hal ini dapat meniru orientasi yang salah dan dapat menimbulkan kebocoran eksternal.

Bandingkan bagian yang dihapus dengan konfigurasi yang disetujui

Periksa nomor komponen, penandaan suhu, dimensi, diameter katup, offset flensa, langkah, cakram bypass, fitur pencari lokasi, dan konektor listrik. Bandingkan dengan katalog termostat , tetapi gunakan data layanan khusus kendaraan untuk orientasi akhir.

Bench Testing: Apa yang Bisa dan Tidak Bisa Dibuktikan

Mandi yang terkontrol dapat menunjukkan pergerakan katup

Jika diizinkan, gantungkan termostat agar tidak menyentuh wadah, gunakan termometer yang telah dikalibrasi, panaskan secara merata dan amati perilaku pembukaan. Ikuti prosedur yang ditentukan dan hindari kontaminasi peralatan makanan. Catat start-to-open dan pukulan hanya berdasarkan kriteria aplikasi yang valid.

Pembukaan bangku tidak membuktikan aliran terpasang benar

Termostat terbalik mungkin terbuka secara normal di penangas air namun salah mendeteksi cairan pendingin atau menghubungi wadah untuk diservis. Tes bangku mengevaluasi komponen yang kendor, bukan jarak bebas yang terpasang, rute bypass, atau jalur pembuangannya.

Termostat yang dipanaskan dengan listrik memerlukan kontrol tambahan

Jangan memberi energi pada pemanas tanpa voltase, batasan arus, dan waktu yang ditentukan. Pemanasan listrik dapat menciptakan suhu lokal. Pembacaan resistansi saja tidak membuktikan kalibrasi mekanis atau pemasangan yang benar.

Benar, Gunakan Kembali, atau Ganti?

Koreksi dapat dilakukan jika bagian tersebut masih valid

Jika termostat dipastikan benar, tidak rusak, bersih dan sesuai spesifikasi pengujian, dan pemasangan terbalik tidak menyebabkan perubahan bentuk, prosedur yang disetujui dapat memungkinkan pemasangan ulang yang benar dengan segel baru yang diperlukan. Ikuti petunjuk servis daripada menggunakan kembali paking terkompresi secara otomatis, dan simpanlah keterlacakan suku cadang dan pesanan untuk setiap batch yang dikembalikan.

Gantikan ketika bukti menunjukkan keandalan yang terganggu

Ganti termostat dengan jembatan yang bengkok, kapsul lilin rusak, piston tergores, flensa terdistorsi, katup terkorosi, rating salah, geometri bypass salah, kesalahan pemanas, atau riwayat yang tidak pasti. Juga memperbaiki kerusakan rumah dan kontaminasi cairan pendingin.

Majelis terpadu mungkin memerlukan perumahan yang lengkap

Jika termostat tertahan secara permanen atau permukaan segel rumah, sensor, atau sambungan pipa rusak, penggantian hanya elemen internal saja mungkin tidak mungkin dilakukan atau tidak dapat diandalkan. Cocokkan batas layanan yang ditentukan untuk rakitan itu.

Instalasi Ulang dan Pendarahan

Berorientasi berdasarkan fitur yang terdokumentasi

Sejajarkan elemen lilin, katup utama, cakram bypass, tab pencari lokasi, dan fitur pembuangan tepat seperti yang ditentukan. Pastikan termostat terpasang tanpa paksaan dan wadahnya menutup tanpa menekan bagian yang bergerak. Gunakan urutan dan torsi pengencang yang benar.

Konfirmasikan kompatibilitas penuh housing dan selang

Periksa alur penyegelan, jarak bebas konektor, port selang, posisi sensor, dan jalur bypass. Termostat yang benar pada wadah yang salah masih bisa rusak. Untuk koordinasi sumber, gunakan Elecdura dukungan aplikasi purnajual.

Isi dan keluarkan sesuai sistem

Gunakan cairan pendingin dan campuran yang ditentukan, pengisian vakum atau urutan pembuangan, pengaktifan pompa bantu, dan pengaturan pemanas. Pertahankan tingkat aman dan jangan mengandalkan pelepasan tutup saat panas. Periksa kebocoran eksternal sebelum pengoperasian lebih lama.

Verifikasi setelah perbaikan di bawah beban terkendali

Konfirmasikan pemanasan yang stabil, keluaran pemanas, transisi suhu radiator, pengoperasian kipas, level cairan pendingin setelah pendinginan, dan tidak adanya kode diagnostik. Perbaikan yang berhasil ditunjukkan dengan pengendalian yang berulang, bukan hanya satu saat ketika alat ukur kembali normal.

Pencocokan Pengganti untuk Pesanan Grosir

Informasi diperlukan untuk pencocokan yang akurat

Berikan nomor OE, tanggal kendaraan dan produksi, kode mesin, label termostat dan penanda suhu, foto rumah, orientasi sisi mesin/sisi radiator, dimensi flensa dan katup, cakram bypass, fitur pembuangan, tab pencari lokasi, jenis segel, konektor listrik dan jumlah yang dibutuhkan.

Jangan gunakan diameter dan suhu saja

Mencocokkan kedua nilai tersebut saja dapat menghasilkan termostat yang sesuai dengan lubang tetapi tidak dapat mengontrol bypass atau membersihkan wadahnya. Foto profil samping dan kedalaman flensa ke elemen yang diukur sangat berguna.

Pemeriksaan kualitas massal harus mencerminkan fungsinya

Pemeriksaan yang masuk dapat memverifikasi pelabelan, dimensi, kondisi flensa, pergerakan katup, penyertaan segel, konektor dan kemasan. Pengambilan sampel fungsional harus menggunakan kriteria suhu/gerakan yang disepakati dan peralatan yang dikalibrasi. Tinjau program suku cadang grosir dan pemilihan termostat grosir untuk perencanaan pesanan.

FAQ Tentang Termostat yang Dipasang Mundur

Akankah termostat mundur selalu menyebabkan panas berlebih?

TIDAK

Hasilnya tergantung pada paparan elemen lilin, jarak ruang, desain bypass, beban, dan udara yang terperangkap. Beberapa mesin cepat panas; yang lain menunjukkan pembukaan yang tertunda atau hanya ketidakstabilan yang berhubungan dengan beban.

Apakah pegas selalu menghadap mesin?

Ini adalah aturan umum, namun bukan aturan universal

Gunakan gambar servis dan jalur cairan pendingin. Desain dengan pengaturan saluran masuk, kartrid, katup ganda, dan terintegrasi dapat berbeda.

Dapatkah pin goyang membuktikan seluruh orientasi termostat?

TIDAK

Posisi jam fitur pendarahan adalah salah satu persyaratan. Arah elemen lilin, jarak bebas katup, penyelarasan bypass, dan identitas komponen juga harus benar.

Bisakah termostat terbalik merusak mesin?

Panas berlebih yang terus-menerus dapat menyebabkan kerusakan serius

Hentikan pengoperasian ketika suhu tidak aman. Konsekuensi pastinya bergantung pada tingkat keparahan dan durasi; periksa apakah ada cairan pendingin yang hilang atau kerusakan segel pembakaran jika ada bukti yang membenarkannya.

Apa yang harus diserahkan untuk pencocokan termostat?

Kirim geometri dan data aplikasi yang relevan dengan aliran

Berikan nomor OE, mesin, tanggal produksi, foto rumah dan bagian yang dilepas, penandaan suhu, dimensi flensa/elemen, detail bypass dan pembuangan, konektor yang digunakan, label orientasi, dan jumlah pesanan.

Buktikan Orientasi Sebelum Mengganti Bagian Pendingin Lainnya

Termostat yang dipasang terbalik mengubah apa yang dirasakan oleh elemen lilin, ke mana katup dapat bergerak, bagaimana perilaku bypass, dan bagaimana udara keluar selama pengisian. Diagnosis hubungan tersebut di perumahan sebenarnya. Gunakan timeline cold-start dan tes non-invasif terlebih dahulu, lalu simpan bukti yang ada selama pembongkaran.

Untuk penawaran pengganti atau dalam jumlah besar, kirimkan referensi OE, aplikasi mesin, foto housing dan termostat, penandaan suhu, konfigurasi bypass dan pembuangan, dimensi, konektor listrik jika ada dan jumlah yang diperlukan melalui Halaman kontak Elecdura , itu pertanyaan termostat , atau Elecdura perpustakaan teknis sistem pendingin.
