Italiano
|
R404a
24 V
VALEOTM21
145 mm
A2
60 giorni
20
12 mesi

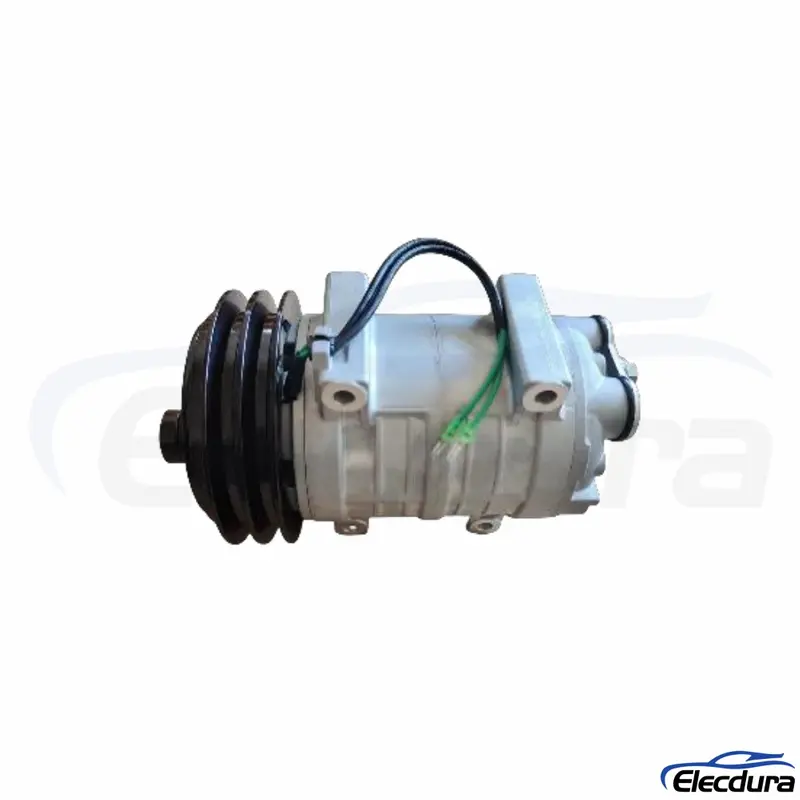

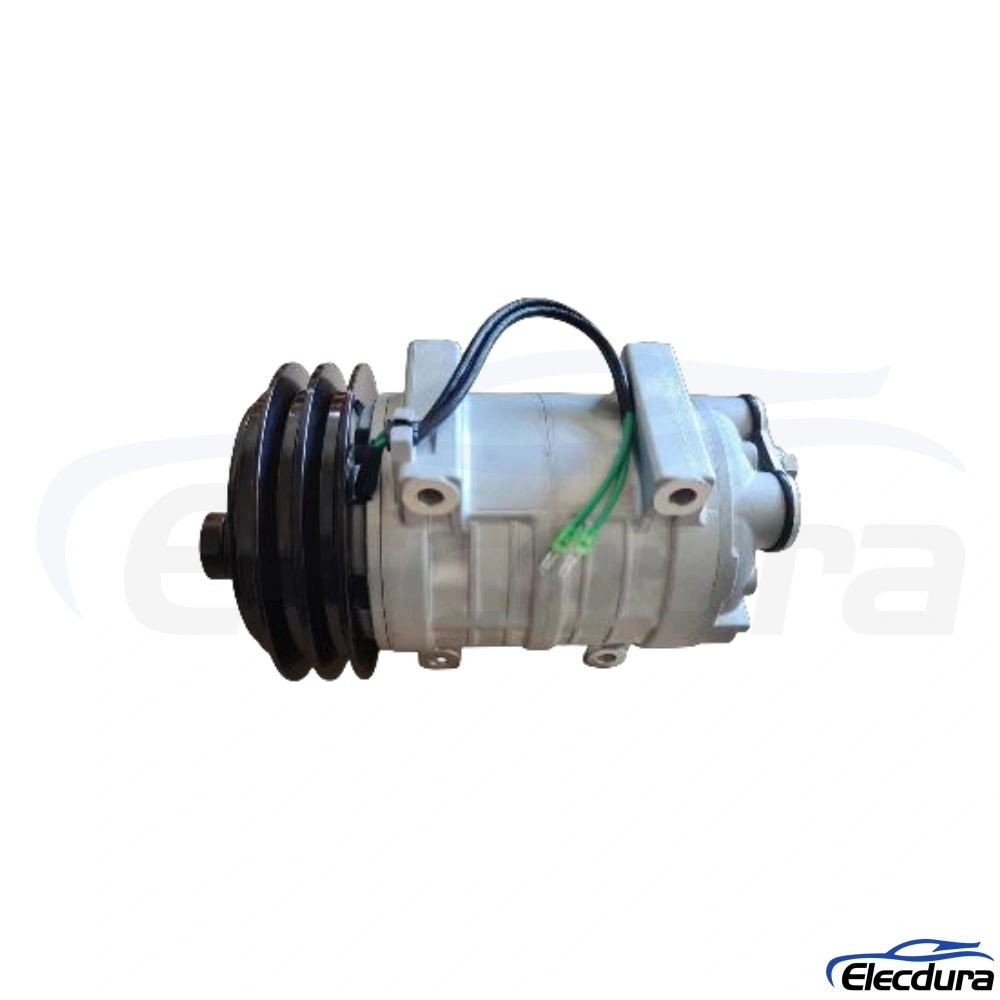

Questo compressore di refrigerazione per carichi pesanti di tipo TM21 è configurato con una frizione elettromagnetica da 24 V, una puleggia a doppia scanalatura A2 e un diametro della puleggia di 145 mm. Si tratta di un'opzione sostitutiva aftermarket per sistemi di refrigerazione per il trasporto e raffreddamento mobile selezionati con R404A.
Viene fornito ai canali di riparazione professionale, ai distributori di compressori, agli importatori e ai programmi di acquisto per la manutenzione della flotta. Una selezione corretta richiede il confronto dell'etichetta originale, della tensione della frizione, della trasmissione a cinghia, della misurazione della puleggia, delle orecchie di montaggio e della disposizione delle porte.
Questa versione offre agli acquirenti una configurazione definita della famiglia TM21 piuttosto che una corrispondenza generica del corpo del compressore. La frizione da 24 V, la trasmissione a cinghia A2 e i 145 mm devono essere controllati come un unico set rispetto all'unità rimossa.
L'identificazione della famiglia TM21 deve essere confermata separatamente dalla TM16, anche laddove i layout esterni appaiono simili. Il prodotto non deve essere scelto solo dalla fotografia perché alloggiamenti simili possono essere forniti con diverse bobine frizione, profili puleggia e disassamenti puleggia.
Elecdura può esaminare le immagini delle etichette originali, le misure delle pulegge e le fotografie del montaggio e delle porte prima che venga preparato un preventivo all'ingrosso.
Principio di abbinamento: la famiglia del modello, la tensione, la trasmissione a cinghia e il diametro della puleggia devono concordare prima di rivedere i dettagli di montaggio e porta.
| Specifica | Dettagli del prodotto |
Tipo di compressore |
Tipo TM21 |
Tensione della frizione |
24 V |
Tipo di puleggia |
A2 |
Numero di scanalature della puleggia |
2 |
Diametro della puleggia |
145 mm |
Riferimento al refrigerante |
Configurazione del sistema R404A |
Categoria di applicazione |
Refrigerazione per il trasporto e sistemi di raffreddamento mobili |
Tipo di fornitura |
Sostituzione aftermarket/Fornitura B2B all'ingrosso |
La tensione nominale di 24 V indicata si applica alla bobina della frizione elettromagnetica. È necessario utilizzare una frizione da 24 V con il circuito di controllo elettrico da 24 V corrispondente, comune in molte installazioni per carichi pesanti.
Un compressore a frizione da 12 V visivamente simile non è un sostituto elettrico. Una tensione errata può causare il mancato innesto, un funzionamento inaffidabile o danni alla bobina.
Questo prodotto utilizza una puleggia a doppia scanalatura A2. La disposizione A2 utilizza due gole della cinghia con profilo A. Confermare la sezione originale della cinghia, il numero di scanalature e l'allineamento della cinghia; A2 è un'interfaccia del convertitore diversa dalle configurazioni PV8, B1 e B2.
Confrontare il tipo di cinghia originale con la faccia della puleggia e verificare che la cinghia scorra sullo stesso piano della staffa di installazione.
Misurare il bordo esterno della puleggia originale e confrontarlo con la specifica da 145 mm. Nell'ispezione includere l'offset della puleggia e l'allineamento della cinghia, non solo il diametro.
Un profilo di puleggia corrispondente con un diametro diverso può modificare la velocità e il posizionamento della cinghia. L'assieme originale rimane il riferimento di selezione.
La compatibilità non può essere confermata solo dal nome della famiglia TM21. Esaminare la configurazione elettrica, fisica e della trasmissione a cinghia completa prima di ordinare.
Confermare che il compressore originale sia un'unità della famiglia TM21, non un TM16 o un'altra famiglia simile.
Verificare che la frizione elettromagnetica originale abbia una tensione nominale di 24 V.
Confermare il profilo della puleggia A2 e la disposizione a 2 scanalature.
Misurare il diametro esterno della puleggia e confermare 145 mm.
Controllare l'offset della puleggia, l'allineamento della cinghia e il gioco della staffa.
Confronta le orecchie di montaggio, le posizioni dei bulloni e la geometria di montaggio complessiva.
Confrontare le posizioni delle porte di aspirazione e di scarico, la forma della testa e l'orientamento delle porte.
Confermare i requisiti relativi al refrigerante del sistema originale, alle specifiche del lubrificante e alla quantità di olio.
Informazioni di abbinamento consigliate: inviare l'etichetta originale del compressore più le fotografie della vista anteriore, posteriore, laterale e della puleggia prima di un ordine all'ingrosso.
Quando un'etichetta è danneggiata o incompleta, le fotografie con la misurazione visibile della puleggia e i dettagli di montaggio forniscono un'utile prova comparativa. Il montaggio finale rimane soggetto alla configurazione completa del compressore e dell'unità di refrigerazione.
Questo compressore da 24 V di tipo TM21 è destinato a sistemi di refrigerazione mobili selezionati con trasmissione a cinghia che richiedono la trasmissione A2 e la configurazione della puleggia da 145 mm.
Camion e furgoni refrigerati
Veicoli per la consegna della catena del freddo
Unità di refrigerazione mobili
Progetti di manutenzione e riparazione della flotta
Programmi di distribuzione dei compressori aftermarket
Queste sono categorie di applicazione, non è garantito il montaggio del veicolo o dell'unità. L'etichetta originale, la tensione, l'azionamento, il montaggio e la disposizione delle porte devono essere verificati prima dell'installazione.
Per gli ordini con configurazioni miste, separare i modelli per tensione della frizione e azionamento della puleggia impedisce errori di ricezione evitabili. I dettagli dell'ordine possono essere esaminati rispetto alle specifiche del prodotto concordate prima della spedizione.
Conferma della famiglia TM21
Conferma delle specifiche della frizione 24 V
Profilo puleggia A2 e ispezione a 2 gole
Controllo del diametro della puleggia da 145 mm
Montaggio visibile e revisione del layout delle porte
Protezione del porto, aspetto del prodotto e revisione del packaging
L'ambito dell'ispezione, le fotografie e la documentazione possono essere concordati in base alla quantità dell'ordine e ai requisiti dell'acquirente.
Elecdura fornisce compressori di refrigerazione di tipo TM21 a grossisti di ricambi, importatori, distributori, aziende di assistenza flotte e canali di riparazione professionale.
Corrispondenza delle specifiche da etichette, fotografie e misurazioni
Revisione dell'ordine dei campioni prima dell'acquisto di volumi
Preventivo per modelli misti per requisiti di compressori compatibili
Discussione sull'imballaggio neutro e sull'etichettatura
Fotografia pre-spedizione e revisione delle informazioni sull'imballaggio
MOQ, campioni, opzioni di imballaggio e tempi di consegna vengono confermati rispetto all'elenco dei modelli finali, alla quantità e alle condizioni di fornitura.
No. La tensione della bobina della frizione deve corrispondere al circuito elettrico del sistema. Una mancata corrispondenza della tensione può impedire il corretto funzionamento della frizione e danneggiare i componenti elettrici.
Non dare per scontato l'intercambiabilità. Questo compressore richiede un azionamento A2 a 2 scanalature; il profilo della cinghia, il numero di scanalature, l'offset della puleggia e l'allineamento devono corrispondere all'unità rimossa.
Misurare i bordi esterni della puleggia originale nel punto più largo, quindi confrontare la lettura con 145 mm. Una fotografia che mostri lo strumento di misurazione è utile per una valutazione corrispondente.
No. Il riferimento del refrigerante è solo un punto di selezione. Anche la famiglia del compressore, la tensione della frizione, la trasmissione a cinghia, le dimensioni della puleggia, il montaggio, le porte e i requisiti del lubrificante devono essere compatibili.
Si prega di fornire l'etichetta originale, le fotografie anteriore e posteriore, una foto della puleggia con i dettagli di tensione e diametro, immagini di montaggio e porta, quantità e paese di destinazione.
