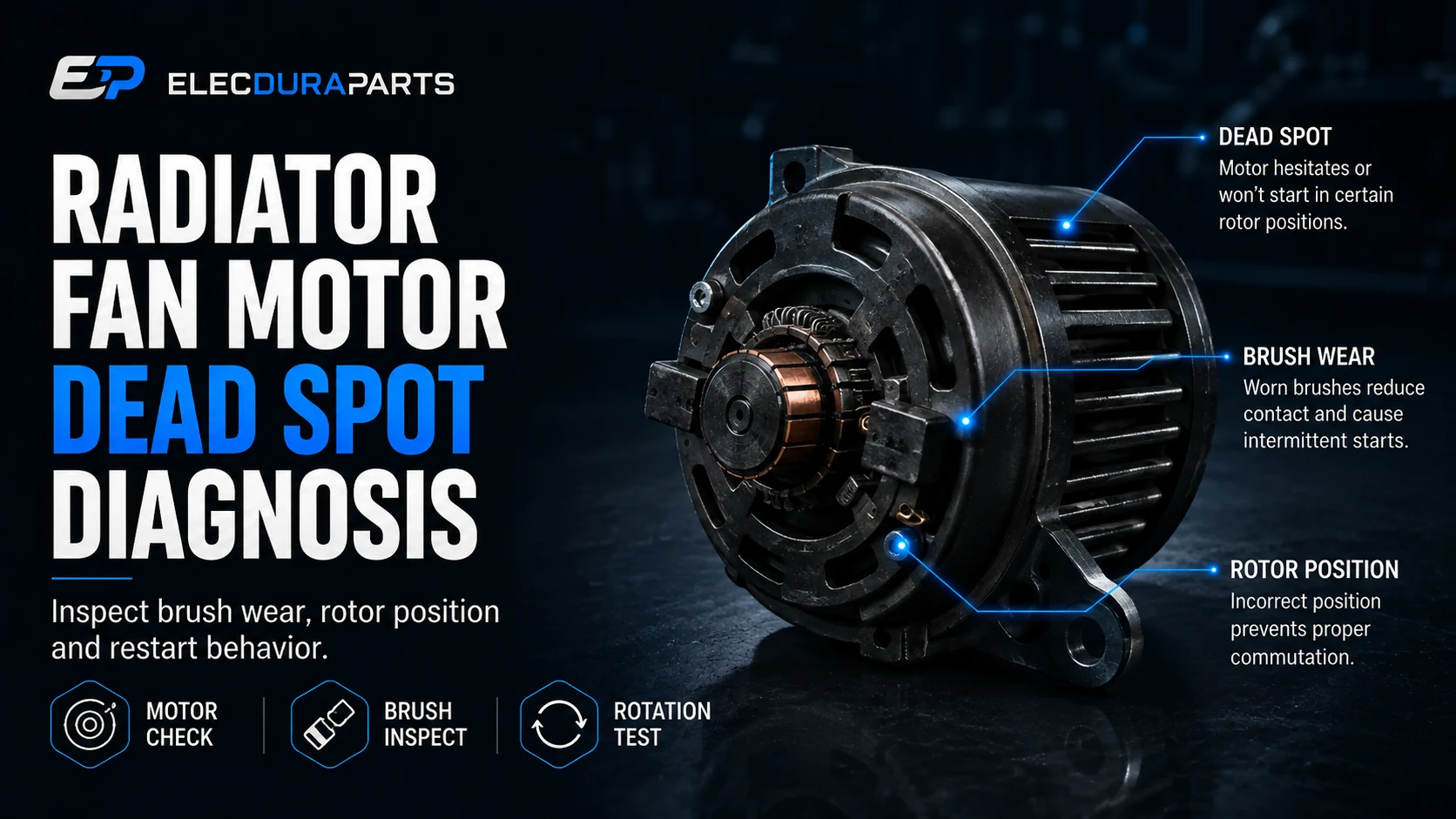

라디에이터 팬 모터 데드 스팟: 브러시 마모 및 정류자 테스트

라디에이터 팬 모터 데드 스팟은 회로가 유효한 명령과 공급을 제공하더라도 브러시 모터가 시작되지 않을 수 있는 회전자 위치입니다. 마모되거나 달라붙는 브러시, 약한 브러시 스프링, 오염된 정류자, 열린 전기자 연결 또는 손상된 정류자 세그먼트로 인해 특정 각도 위치에서 유효 전류가 차단될 수 있습니다. 로터를 약간 움직이면 접촉이 복구되어 팬이 간헐적으로 작동하는 것처럼 보입니다.

위치 의존적 비스타트는 퓨즈 개방, 릴레이 고장, 커넥터 느슨함 또는 PWM 명령 누락과 다릅니다. 누군가가 모터를 두드려서 한 번 시동을 걸면 수리된 결함으로 오인될 수도 있습니다. 진단 교체용 팬 모터는 불만이 재현되고, 부하가 걸린 모터에서 전원과 접지가 입증되고, 로터 위치가 안전하게 변경되고 응답이 반복될 때 가장 강력합니다.

먼저 냉각 팬 어셈블리는 서비스 가능한 브러시 DC 모터, 통합 컨트롤러 또는 브러시리스 모터를 사용합니다. 브러시 및 정류자 추론은 전자적으로 정류되는 브러시리스 장치에 직접 적용되지 않습니다.

빠른 답변: 위치 의존형 개방형 모터 회로 증명

제어된 조건에서 팬에 명령을 내리고 전류와 움직임을 관찰하면서 모터 단자 전압을 측정합니다. 올바른 전압은 있지만 전류가 없거나 비정상적으로 낮은 경우 모터 회로를 분리하십시오. 전원을 안전하게 제거한 후 승인된 방법으로 로터 위치를 변경하고 다시 연결하고 반복하십시오. 일부 위치에서는 예상대로 시작되지만 다른 위치에서는 시작되지 않는 모터는 내부 브러시, 정류자 또는 전기자 연속성 오류를 강력하게 지원합니다.

브러시형 팬 모터가 전류를 전도하는 방법

브러시는 전류를 회전 전기자에 전달합니다.

고정식 카본 브러시는 구리 정류자 세그먼트에 밀어 붙입니다. 전기자가 회전함에 따라 정류자는 권선 간에 전류를 전환하여 토크를 유지합니다. 안정적인 작동을 위해서는 적절한 브러시 길이, 스프링 압력, 자유로운 브러시 이동, 깨끗한 접촉 표면 및 온전한 세그먼트-권선 연결이 필요합니다.

단순한 고정단자가 아닌 접점이 다이나믹하다

진동, 열 및 전기 아크가 발생하는 동안 브러시는 세그먼트 가장자리를 가로질러 이동합니다. 따라서 하나의 로터 위치에서 저항을 점검하면 다른 위치에서 간헐적으로 열리는 것을 놓칠 수 있습니다.

정류는 위치에 따른 전기 경로를 생성합니다.

로터가 회전할 때 서로 다른 전기자 코일이 연결됩니다. 부러진 권선 리드나 들어올려진 세그먼트는 브러시가 해당 섹션에 닿을 때만 열릴 수 있습니다. 관성이 결함을 지나 구동 중인 모터를 운반하면 다시 정지할 때까지 모터가 계속 작동할 수 있습니다.

그만큼 팬 모터 및 슈라우드 제품군 에는 여러 모터 아키텍처가 포함되어 있으므로 부품 식별이 내부 진단보다 먼저 이루어져야 합니다.

모터 데드 스팟에 맞는 증상

팬이 시작 시 무작위로 작동하지 않습니다.

모터는 여러 사이클 동안 정상적으로 작동한 다음 유효한 전원이 공급되면 정지 상태를 유지할 수 있습니다. 차량 진동, 블레이드 이동 또는 냉각 후에 다시 시작할 수 있습니다. 간헐적인 패턴은 브러시가 마모됨에 따라 더 빈번해지는 경우가 많습니다.

일단 시작된 후에 정상적으로 작동하면 모터가 지워지지 않습니다.

회전은 브러시 접촉을 유지하고 결함이 있는 세그먼트를 통해 뼈대를 전달할 수 있습니다. 실패는 특히 시작 위치 문제이므로 성공적인 시작 후 안정적인 작동 전류는 불완전한 증거입니다.

불만 사항은 주차 방향에 따라 달라질 수 있습니다.

팬이 멈출 때마다 로터는 다른 각도 위치에 놓일 수 있습니다. 여러 번의 종료 중 하나가 발생한 후에만 팬이 작동하지 않을 수 있습니다. 한 번 테스트하는 대신 반복된 시작 시도를 기록하십시오.

AC 냉각 또는 엔진 온도가 간헐적으로 발생함

낮은 주행 속도에서는 시동이 걸리지 않는 팬이 응축기 압력이나 냉각수 온도를 높일 수 있는 반면, 램 에어는 속도에서 문제를 가릴 수 있습니다. 차량 불만만으로 사각지대를 추론하기보다는 모터 이벤트를 직접 진단해 보세요.

누락된 팬 명령에서 데드 스팟 분리

요청된 제어 상태와 실제 제어 상태 확인

스캔 데이터, 서비스 테스트 또는 회로 로직을 사용하여 차량이 팬을 작동할 시기를 확인하십시오. 냉각수 온도, AC 압력, 차량 속도 및 팬 제어 전략은 모두 명령에 영향을 미칩니다. 요청되지 않은 팬은 사각지대를 나타내지 않습니다.

PWM 비율은 모터 단자 전압이 아닙니다.

제어 모듈, 릴레이 또는 출력단이 전원을 공급하지 못하는 동안 표시된 명령이 존재할 수 있습니다. 신호를 해석할 수 있는 도구를 사용하여 적절한 커넥터에서 측정합니다.

올바른 배선 다이어그램을 사용하십시오.

2단 속도 릴레이 네트워크, 직렬/병렬 듀얼 팬 및 통합 PWM 모듈에는 서로 다른 테스트 포인트가 필요합니다. 일반적인 직접 전력 가정은 전자 장치를 손상시킬 수 있습니다. 관련 명령 주제는 Elecdura에 속합니다. 팬 제어 진단 리소스.

퓨즈 및 릴레이 결함으로부터 데드 스팟 분리

그것을 무너뜨리지 않고 보호를 확인하세요

지정된 퓨즈, 홀더 및 릴레이를 검사하십시오. 너무 큰 퓨즈나 바이패스 보호 장치를 설치하지 마십시오. 데드 스팟 개방 회로는 종종 전류를 거의 또는 전혀 소비하지 않는 반면, 잠긴 모터는 높은 전류에서 퓨즈를 열 수 있습니다.

릴레이 클릭은 접점 출력의 증거가 아닙니다.

부하 상태에서 스위칭 전압과 전압 강하를 측정합니다. 움푹 들어가거나 가열된 접점은 간헐적인 전력을 생성할 수 있습니다. 릴레이뿐만 아니라 소켓과 단자 그립도 확인하십시오.

실패한 시작과 릴레이 출력의 상관 관계

정확한 시동이 걸리지 않는 동안 모터의 전압을 포착합니다. 팬을 연결하거나 다시 시작한 후 측정된 전압은 오류 발생 시 회로가 전달한 전압을 입증할 수 없습니다.

느슨한 커넥터에서 데드 스팟 분리

터미널 움직임은 로터 위치 움직임을 모방할 수 있습니다.

누군가가 모터를 움직이거나 두드리기 위해 손을 뻗으면 하네스도 움직일 수 있습니다. 느슨한 터미널은 다시 연결되어 사각지대 결론을 잘못 지원할 수 있습니다. 로터 위치를 변경하는 동안 커넥터를 고정하거나 모니터링하십시오.

확산 단자가 없는 백프로브

승인된 브레이크아웃 또는 백프로브 방법을 사용하십시오. 대형 프로브는 나중에 접촉 불량을 발생시킵니다. 변색, 용융, 부식, 씰 손상 및 단자 장력을 검사합니다.

전류가 흐르는 동안 전압 강하를 측정해야 합니다.

사각지대에 있는 개방형 모터는 전류가 흐르지 않기 때문에 최대 배터리 전압을 나타낼 수 있습니다. 모터가 시동된 후 양극 및 접지 전압 강하는 연결 품질을 나타냅니다. 두 조건을 모두 해석하십시오.

기계적 발작으로부터 사각지대 분리

현재는 열린 동작과 잠긴 동작을 구별합니다.

전기적으로 개방된 모터는 일반적으로 거의 0에 가까운 전류를 소비합니다. 잠긴 브러시 모터는 높은 전류를 끌어올 수 있습니다. 전압과 움직임으로 전류를 포착합니다. 보호 또는 전류 제한으로 인해 트레이스가 변경될 수 있으므로 회로를 파악하십시오.

정지된 모터에 전원을 공급하지 마십시오.

고정된 회전자 전류는 권선, 커넥터 및 릴레이 접점을 빠르게 가열할 수 있습니다. 전원을 제거하고 장애물, 슈라우드 접촉, 베어링 드래그 및 블레이드 손상을 검사합니다.

손회전은 총체적인 체크일 뿐

전원이 차단되고 자동 시작 위험이 제어되므로 승인된 움직임 점검을 통해 장애물이나 심각한 베어링 고장을 식별할 수 있습니다. 느낌만으로는 고속 베어링 하중이나 브러시 접촉을 확인할 수 없습니다.

위치 의존성을 안전하게 재현

무엇이든 옮기기 전에 실패를 포착하세요

팬이 시작되지 않으면 명령, 모터 단자 전압, 전류, 공급 전압 및 블레이드 위치를 눈에 보이는 곳에 기록하십시오. 커넥터 상태 사진입니다. 이것이 기준선입니다.

위험 구역에 들어가지 않고 로터 또는 블레이드 위치를 표시하세요.

안전한 시각적 참조를 사용하고 손을 깨끗하게 유지하십시오. 회로가 자동으로 시작되는 동안에는 블레이드에 표시를 하지 마십시오. 팬을 비활성화하고 다시 활성화하려면 차량 절차를 따르십시오.

전원이 안전하게 차단된 상태에서만 위치 변경

승인된 방법을 사용하여 알려진 양만큼 로터를 움직이고 시스템을 복원한 후 다시 시동을 명령하십시오. 운동 의무를 초과하거나 직원을 움직이는 부품에 반복적으로 노출시키지 않고 패턴을 설정하기에 충분한 위치를 반복하십시오.

성공 및 실패한 추적 보존

동일한 규모로 전압과 전류를 비교하십시오. 유효한 전압과 전류가 0인 상태에서 실패한 시작과 위치 변경 후 성공적인 시작은 '이동했을 때 작동했습니다.'라고 말하는 것보다 더 강력합니다. 공급업체 실패 기록.

탭 테스트의 한계 이해

두드리면 브러시 접촉이 일시적으로 복원될 수 있습니다.

가벼운 충격으로 인해 달라붙은 브러시나 뼈대가 다시 연결될 정도로 움직일 수 있습니다. 이는 명령과 공급이 이미 입증된 경우 내부 모터 의심을 뒷받침할 수 있습니다.

태핑은 수리나 최종 격리가 아닙니다.

또한 커넥터, 릴레이, 배선 및 베어링을 이동합니다. 과도한 충격으로 인해 자석, 하우징 또는 블레이드가 깨질 수 있습니다. 두드린 후 팬이 작동했기 때문에 차량을 서비스 센터로 반환하지 마십시오.

결과를 하나의 확증적인 관찰로만 사용하십시오.

위치 제어 재생 및 전기 추적은 더 강력한 증거를 제공합니다. 모터가 어디서 어떻게 접촉되었는지 기록하십시오. 통제되지 않은 망치질을 피하십시오.

데드 스팟 이벤트 중 전류 파형

개방형 접점은 전류가 거의 없는 상태에서 전압을 표시할 수 있습니다.

회로가 모터 내부에 열려 있기 때문에 전류가 없는 동안 단자에 전압이 나타날 수 있습니다. 접촉이 다시 발생하면 정상적인 돌입 및 가속 감소가 나타날 수 있습니다.

측정 포인트의 중요성

전원과 접지 주위의 클램프는 자기장을 취소하고 잘못 읽습니다. 도구 지침에 따라 클램프를 0으로 설정하고 시간과 전류 스케일을 표시합니다.

간헐적인 접촉으로 인해 고르지 못한 전류가 발생할 수 있습니다.

브러시 바운스 또는 오염된 세그먼트로 인해 펄스, 드롭아웃 또는 반복적인 시작 시도가 발생할 수 있습니다. 정상적인 스위칭이 정류자 고장으로 오인되지 않도록 컨트롤러 PWM과 비교하십시오.

단순한 개방형 사각지대에서 벗어나는 고전류 지점

실패한 시동으로 인해 지속적으로 높은 전류가 발생하는 경우 마모된 개방형 브러시보다는 기계적 잠금, 권선 단락 또는 잘못된 정류를 조사하십시오.

저항 및 연속성 테스트

여러 위치를 통해 회전

모터를 분리하고 절차가 허용되면 로터를 점진적으로 돌리면서 연속성을 측정합니다. 한 영역 근처에서 반복되는 개방은 세그먼트, 권선 또는 브러시 접촉 실패를 지원합니다.

저항이 낮으면 정확한 측정이 어렵습니다.

리드 저항, 브러시 접촉 및 미터 분해능이 판독값을 좌우할 수 있습니다. 연속성 경고음은 모터 상태를 정량화할 수 없으며 단일 유한 판독이 모든 세그먼트를 입증하지는 않습니다.

부적절한 절연 테스트를 적용하지 마십시오

테스트 전압이 높으면 억제 장치나 통합 전자 장치가 손상될 수 있습니다. 모터 제조업체가 승인한 방법만 사용하고 지정된 대로 전자 장치를 절연하십시오.

서비스 가능한 브러시 모터의 내부 검사

분해가 승인되었는지 확인

많은 팬 모터는 압착되거나 밀봉되거나 완전한 조립품으로만 공급됩니다. 이를 열면 밀봉, 균형 또는 보증 증거가 파손될 수 있습니다. 정의된 서비스 경계를 ​​따르세요.

방향 및 오염 증거 보존

승인된 경우 청소하기 전에 엔드캡 위치를 표시하고 탄소 먼지, 습기 경로, 브러시 리드 및 스프링 배치를 사진으로 찍으십시오. 전기 장비에 전도성 먼지를 불어넣지 마십시오.

브러시 길이와 자유로운 움직임을 검사하세요.

유효한 기준과 비교하십시오. 브러시의 길이는 남아있지만 먼지, 부식 또는 열 변형으로 인해 홀더에 달라붙을 수 있습니다. 편조 리드와 스프링 장착을 검사합니다.

정류자 세그먼트 검사

심각한 홈, 타는 부분, 들뜬 부분, 고르지 않은 색상, 오염 및 개방된 연결부를 찾으십시오. 약간의 균일한 마모는 고립된 손상된 부분과 다릅니다. 최종 속성 분석에는 전기적 또는 현미경적 분석이 필요할 수 있습니다.

증거를 함부로 사포로 없애지 마세요

연마 재작업은 표면 형상을 변경하고 입자를 포함할 수 있습니다. 승인된 수리 프로세스가 없으면 정류자 복원을 즉석에서 수행하기보다는 모터나 어셈블리를 교체하십시오.

브러시된 팬 경계와 브러시 없는 팬 경계

브러시리스 모터에는 카본 브러시 사각지대가 없습니다.

전자 정류 팬은 센서, 위상 또는 컨트롤러 결함으로 인해 특정 회전자 위치에서 고장날 수 있지만 진단 아키텍처는 다릅니다. 입력 전원, 통신, 위상 제어 및 모듈 보호를 테스트해야 합니다.

외관상으로는 모터 종류를 식별할 수 없습니다.

통합 전자 장치는 허브나 슈라우드에 숨겨질 수 있습니다. 부품 데이터, 커넥터 핀아웃 및 배선 다이어그램을 사용하십시오. 브러시를 찾기 위해 밀봉된 브러시리스 모듈을 열지 마십시오.

교체는 제어 프로토콜과 일치해야 합니다.

동일한 직경의 브러시리스 팬에는 다른 PWM 주파수, LIN 메시지, 전압 또는 핀아웃이 필요할 수 있습니다. 일치 완벽한 팬 제어 아키텍처.

모터를 수리하거나 교체하시겠습니까?

충격 후에만 작동하는 모터를 재사용하지 마십시오.

임시 접촉은 브러시 길이, 스프링 힘, 정류자 연결 또는 밀봉을 복원하지 않습니다. 냉각이 가장 필요할 때 다음 번 시동 불능이 발생할 수 있으므로 장치가 원래 상태로 돌아가서는 안 됩니다. 승인된 처분이 없는 도매 서비스 재고 .

교체 전 외부 원인 교정

과열된 커넥터, 물 유입, 덮개 접촉, 잘못된 퓨즈 및 전압 강하를 수리하십시오. 손상된 회로에 연결된 새 모터가 다시 작동하지 않을 수 있습니다.

교체 매칭 및 도매 품질

매칭에 필요한 정보

OE 번호, 차량/장비 및 생산 범위, 전압, 커넥터/핀아웃, 모터 유형, 제어 프로토콜, 속도 수, 회전, 블레이드 직경/개수, 샤프트/허브, 덮개/장착, 라벨 사진, 고장 증거 및 수량 제공 애플리케이션별 매칭.

모터만 교체하려면 추가 형상이 필요함

샤프트 직경 및 길이, 나사산 또는 고정 방법, 허브 오프셋, 모터 플랜지, 볼트 원 및 회전을 기록합니다. 볼트 체결은 전기적 또는 공기역학적 호환성을 입증하지 않습니다.

들어오는 품질은 반복 시작을 테스트할 수 있습니다.

정의된 고정 장치, 전압, 명령, 블레이드/슈라우드 부하, 초기 온도 및 안전 의무를 사용하십시오. 전류와 속도를 기록하면서 여러 정지 위치를 샘플링합니다. 엘렉두라의 도매 부품 프로그램, 애프터마켓 품질 지원 및 팬 어셈블리 카탈로그는 추적성을 조정할 수 있습니다.

팬 모터 데드 스팟에 대한 FAQ

블레이드를 회전시킨 후 팬이 작동하는 이유는 무엇입니까?

로터의 움직임으로 내부 접촉이 복원될 수 있습니다.

명령, 전압 및 커넥터 상태가 입증된 후에만 사각지대 의심을 지원합니다. 전원을 안전하게 차단한 상태에서만 블레이드를 이동하십시오.

모터를 두드리면 브러시가 마모된 것이 확인됩니까?

아니요

태핑을 하면 배선과 베어링도 이동됩니다. 위치 의존적 재생산 및 전기적 증거를 사용합니다.

데드 스팟으로 인해 퓨즈가 끊어질 수 있나요?

개방형 사각지대는 일반적으로 전류를 거의 끌어오지 않습니다.

퓨즈 이벤트는 잠금, 단락, 반복 아크 또는 측정해야 하는 다른 과부하를 나타냅니다.

브러시리스 팬에 사각지대가 있을 수 있나요?

위치 관련 결함을 보여줄 수 있지만 카본 브러시에서는 그렇지 않습니다.

올바른 절차를 사용하여 로터 감지, 위상, 통신 및 컨트롤러 보호를 진단하십시오.

팬 교체 견적을 받으려면 무엇을 보내야 합니까?

애플리케이션, 전기, 기계 및 고장 증거 보내기

OE 번호, 라벨, 전압, 커넥터/핀아웃, 제어 유형, 회전, 블레이드/슈라우드/마운트 데이터, 실패 및 성공한 시작 추적 및 수량을 제공합니다.

회로 교체 전 위치 의존성 입증

라디에이터 팬 모터 데드 스팟은 유효한 명령, 단자 전압 및 외부 연결이 설정된 후 회전자 위치와 비시동 간의 반복 가능한 관계를 통해 확인됩니다. 고장 시 전류와 전압을 포착하고, 전원이 차단된 상태에서만 위치를 변경하며, 기계적 잠금 장치, 계전기, 커넥터 및 제어 고장과 내부 개방을 구별합니다.

교체 또는 대량 매칭을 위해 OE 참조, 애플리케이션, 팬 및 모터 라벨, 전압, 커넥터/핀아웃, 제어 전략, 블레이드/슈라우드 치수, 로터 위치 테스트 결과, 전류/전압 트레이스 및 필요한 수량을 제출하십시오. Elecdura 연락처 페이지 냉각팬 문의 또는 Elecdura 팬 모터 진단 리소스.
