Symptomen van lekkage van Cummins-oliekoeler: koelvloeistof mengen, druktest en vervangingscontroles

Symptomen van lekkage van de Cummins-oliekoeler verschijnen meestal als olie in het koelvloeistofreservoir, koelvloeistof in de motorolie, onverklaarbaar koelvloeistofverlies, stijgende olietemperatuur, externe lekkage rond de koelerbehuizing of een mislukte druktest bij de koelerkern of het pakkinggebied. Bij veel motoren is de oliedruk tijdens bedrijf hoger dan de koelvloeistofdruk, dus het eerste zichtbare teken kan zijn dat er olie in de koelvloeistofzijde terechtkomt in plaats van dat er koelvloeistof in de olie terechtkomt. Dat detail is van belang omdat een koper een donkere film in het expansievat kan zien en dit kan aanzien als een probleem met de koppakking voordat hij de oliekoeler test.

Olie in koelvloeistof of koelvloeistof in olie heeft een gecontroleerde diagnose nodig, omdat de oliekoeler slechts één mogelijk lekpad is.

Voor distributeurs, reparatienetwerken, wagenparkkopers en motorrebuilders moet een klacht over een Cummins-oliekoeler worden behandeld met bewijsmateriaal: vloeistofconditie, drukgedrag, koelerkerntest, inspectie van behuizing en pakking, motormodel, referentie van oude onderdelen en reinigingsgeschiedenis. Als u de koeler vervangt zonder de aangetaste olie- en koelvloeistofkanalen schoon te maken, kan er vervuiling achterblijven. Het vervangen van de verkeerde koelerversie kan na installatie problemen met afdichting, stroming of drukval veroorzaken.

Snelle symptomentabel

Een Cummins-oliekoeler mag niet worden afgekeurd op basis van één symptoom alleen. Olie in koelvloeistof, koelvloeistof in olie, externe lekkage en olietemperatuurklachten kunnen verschillende oorzaken hebben. Het juiste reparatietraject is om de bron van het lek te bevestigen voordat u bestelt en om de reinigingsprocedure te documenteren voordat u de motor weer in gebruik neemt.

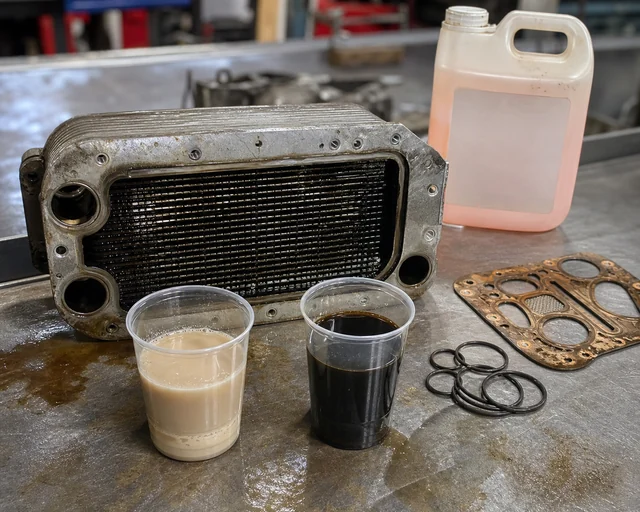

Olie in koelvloeistof en koelvloeistof in olie

Olie in koelvloeistof en koelvloeistof in olie zijn verwante, maar niet identieke klachten. Tijdens bedrijf van de motor is de oliedruk vaak hoger dan de koelvloeistofdruk. Als een koelerkern, plaat, afdichting of pakkingpad tussen de circuits opengaat, kan er olie in de koelvloeistofzijde worden geduwd. Dit kan een donkere film, olieachtig slib, gezwollen koelvloeistofslangen, vervuiling in het reservoir of een slechte warmteoverdracht in het koelsysteem veroorzaken.

Er kan koelvloeistof in olie terechtkomen wanneer de drukomstandigheden veranderen, vooral na uitschakeling of wanneer het lekpad ervoor zorgt dat koelvloeistof naar de oliezijde kan migreren. Melkachtige olie, stijgend oliepeil, lagergeluid of tekenen van slechte smering moeten serieus worden behandeld. De motor mag niet blijven werken zolang de bron van het lek onbekend is, omdat verontreinigde olie de lagers, de smering van de turbocompressor en andere met olie gevoede componenten kan beschadigen.

Voor B2B-kopers moet in het reparatiedossier vermeld worden in welke richting de verontreiniging zich lijkt te bewegen. 'Olie in koelvloeistof' verwijst naar één diagnostisch pad; 'koelvloeistof in olie' creëert een andere urgentie. Foto's van het reservoir, de peilstok, het oliemonster, het koelvloeistofmonster en de koelerbehuizing helpen de leverancier en het reparatieteam het bewijs van de storing te begrijpen.

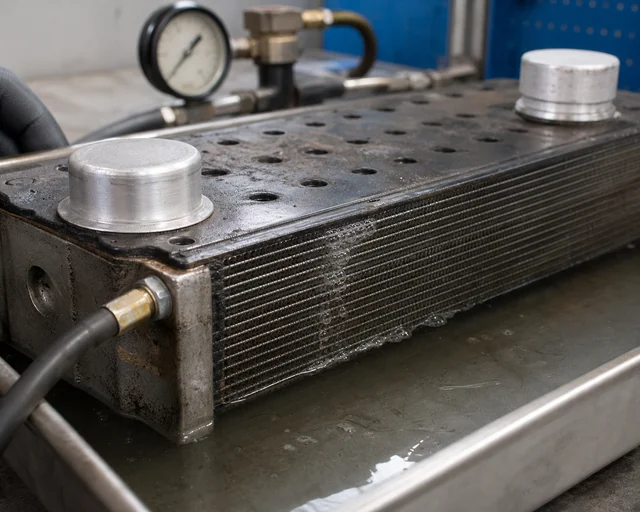

Benchdruktesten helpen bevestigen of de koelerkern lekt voordat het vervangingsbesluit als definitief wordt beschouwd.

Druktest van de oliekoelerkern

Druktesten moeten zich richten op de kern van de oliekoeler en de olie-/koelvloeistofdoorgangen, en niet op niet-gerelateerde voertuigsystemen. Een gebruikelijke aanpak op de bank is het verwijderen van de koeler, het blokkeren of afdichten van de relevante doorgangen volgens de onderhoudsmethode van de motor, het toepassen van gecontroleerde luchtdruk op de testzijde en het onderdompelen of bevochtigen van de koeler om te zoeken naar luchtbellen. De exacte druk en afstelling moeten de motor- of koelerprocedure volgen, omdat verschillende Cummins-toepassingen verschillende koelerontwerpen en -behuizingen gebruiken.

De test moet uitwijzen of lekkage afkomstig is van de koelerkern, het pakkingoppervlak, de O-ringgroef, de scheur in de behuizing of de testadapter. Bellen uit de kern duiden op interne lekkage. Lekkage aan de pakkingzijde kan wijzen op een probleem met de afdichting, een kromgetrokken oppervlak, een onjuiste pakking of een installatieprobleem. Een slechte testadapter kan een valse fout veroorzaken, dus de instellingen moeten worden gecontroleerd voordat het resultaat wordt geaccepteerd.

Documentatie moet de testdruk, houdtijd, testzijde, zichtbaar lekpunt, foto's of video omvatten, en of de koeler alleen of met behuizingscomponenten is getest. Deze informatie is waardevol voor het beoordelen van de garantie en voor het selecteren van de juiste vervanging.

Oververhitting en oliedrukaanwijzingen

Een lekkende oliekoeler is niet de enige reden waarom een ​​Cummins-motor heet kan worden, maar de toestand van de koeler kan de warmtebeheersing beïnvloeden. Interne verstopping, slib, beschadigde platen, een verkeerd vervangingsontwerp of geblokkeerde doorgangen kunnen de warmteoverdracht verminderen en de drukval vergroten. De motor kan onder belasting een hogere olietemperatuur vertonen, zelfs als het externe koelerhuis er normaal uitziet.

De oliedruk moet samen met de olietemperatuur worden beoordeeld. Als het drukgedrag verandert na vervanging van de koeler, kan het nieuwe onderdeel een ander stroompad, pakkingopening, bypass-relatie of restrictieniveau hebben. Als de olietemperatuur stijgt terwijl het gedrag van de koelvloeistof ook abnormaal is, moet ook het bredere koelsysteem worden geïnspecteerd. Het artikel Normale motorolietemperatuur legt uit hoe u de olietemperatuur, het gedrag van de koelvloeistof, de luchtstroom en de toestand van de oliekoeler kunt vergelijken in een breder diagnostisch pad.

Voor vervangingsmatching moet de koper de oude en nieuwe koeler vergelijken op basis van platenstapel, pakkingprofiel, poort- of doorgangsindeling, koelerdiepte, behuizingsinterface en motortoepassing. Een koeler die er hetzelfde uitziet, kan nog steeds de oliestroom of afdichting veranderen als de verkeerde versie is geselecteerd.

Verwar de oliekoeler niet met andere lekkagebronnen

Het mengen van olie en koelvloeistof kan van meer dan één plaats komen, dus de koeler moet worden getest in plaats van geraden. Afhankelijk van de motor en de toepassing kunnen andere mogelijke oorzaken onder meer een probleem met de koppakking, een probleem met de voering of het blok, schade aan de koelerbehuizing, een installatiefout van de pakking of een andere op de motor aangesloten warmtewisselaar zijn. De oliekoeler is een sterke verdachte wanneer er olie in de koelvloeistofzijde verschijnt en de koelerkern of het afdichtingsgebied een gecontroleerde test niet doorstaat, maar de diagnose moet nog steeds andere dure oorzaken uitsluiten.

De richting van de vervuiling is nuttig. Olie in de koelvloeistof wijst vaak naar een oliedrukbron die in de koelvloeistofzijde drukt. Koelvloeistof in olie is dringender voor smering omdat water en glycol lagers snel kunnen beschadigen. Als beide vloeistoffen sterk gemengd zijn, moet de motor worden behandeld als een verontreinigingsreparatie en niet als een snelle koelerwissel. Uit de reparatieorder moet blijken welke vloeistof als eerste vervuild was, welke tests zijn uitgevoerd en waarom de koeler als defect onderdeel werd gekozen.

Voor distributeurs beschermt dit onderscheid garantiegesprekken. Als de klant de koeler heeft vervangen maar de oude kern niet heeft getest, kan de claim onzeker blijven. Als de oude kern werd getest en luchtbellen vertoonden via een interne doorgang, is de vervangingsbeslissing veel gemakkelijker te verdedigen.

Motormodel en bijpassende behuizing

De keuze van de Cummins-oliekoeler is afhankelijk van de motorfamilie, de toepassing, het productiebereik, de behuizingsstijl, de pakkingset en het ontwerp van de koelerkern. Een vrachtwagen, generator, scheepsmotor, industriële motor of bouwmachinetoepassing kan een andere koelopstelling gebruiken, zelfs als het motormerk hetzelfde is. Kopers moeten vermijden om alleen onder de naam Cummins te bestellen.

Het onderzoek moet het motormodel, het serienummer, indien beschikbaar, het toepassingstype, het oude onderdeelnummer, foto's van de koelerbehuizing, foto's van pakkingen, boutpatroon, koelerdiepte en bewijs van defecten omvatten. Als de oude koeler ontbreekt of beschadigd is, worden foto's van de behuizing en de motorlocatie belangrijker. De leverancier moet de interface bevestigen, niet alleen de productcategorie.

Elecdura's Referentie motoroliekoeler is de meest relevante categorie wanneer de koper werkt aan de warmte-uitwisseling van motorsmering. Hoe breder De categorie Oliekoeler kan discussies over kruisverwijzingen ondersteunen, maar voor Cummins-toepassingen moeten het motormodel en de koelerbehuizing worden bevestigd.

Reiniging na defecte koeler

Reiniging is onderdeel van de reparatie en geen optionele extra. Als er olie in de koelvloeistofzijde terechtkomt, kan het koelsysteem, afhankelijk van de toepassing, olieachtige resten vasthouden in slangen, reservoir, radiatordoorgangen en verwarmings- of hulpleidingen. Als er koelvloeistof in de oliezijde terechtkomt, vereist het motorolietraject onmiddellijke aandacht omdat de smeerkwaliteit in gevaar is gebracht. Filters, olie en aangetaste doorgangen moeten worden onderhouden volgens de reparatieprocedure.

Het schoonmaken moet worden gedocumenteerd. In de registratie moet worden vermeld wat er is afgetapt, wat er is gespoeld, of er filters zijn vervangen, of er slangen of afdichtingen zijn aangetast en of de vervuiling na de reparatie is teruggekeerd. Als er na vervanging van de koeler een oliefilm in het koelvloeistofreservoir achterblijft, mag de klant ervan uitgaan dat de nieuwe koeler defect is, zelfs als het residu afkomstig is van de oude storing.

Voor reparatienetwerken vermindert duidelijke schoonmaakdocumentatie het aantal herhalingsclaims. Het helpt distributeurs ook uit te leggen waarom een ​​koelervervanging mogelijk een pakkingset, afdichtingsset, filters, vloeistofonderhoud of gerelateerde inspectie nodig heeft in plaats van alleen de kern.

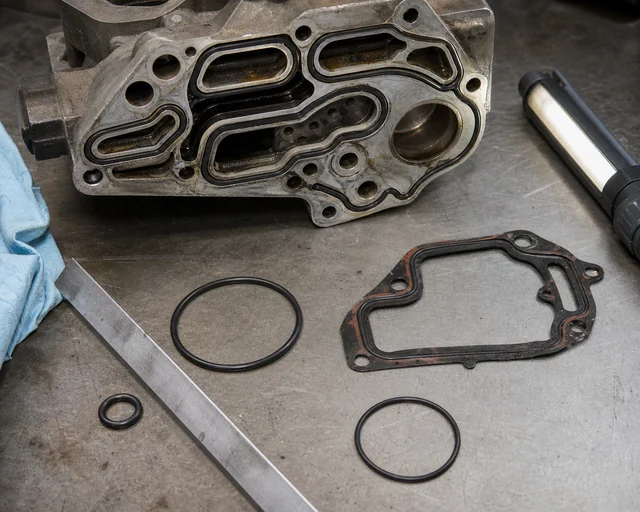

Pakkingen, O-ringen en afdichtingsoppervlakken van de behuizing moeten worden geïnspecteerd voordat u de koelerkern de schuld geeft van elke klacht over olie-koelvloeistoflekken.

Controles van pakkingen, O-ringen en oppervlakken van de behuizing

Veel schijnbare koelerlekken zijn feitelijk afdichtingsproblemen rond de koelerbehuizing. Een verharde O-ring, een onjuiste pakking, een bekrast afdichtingsvlak, een kromgetrokken behuizing, verkeerd gebruik van afdichtmiddel of vuil dat onder de pakking zit, kan een lektraject tussen de olie- en koelvloeistofgebieden veroorzaken. De vervangende koeler kan correct zijn, maar de reparatie zal mislukken als het afdichtingsoppervlak niet goed is voorbereid.

Inspecteer vóór installatie het oppervlak van de behuizing op corrosie, putjes, oude pakkingresten, kerven en oneffen oppervlakken. Controleer of de pakking- of afdichtingsset overeenkomt met de motorversie. Controleer of eventuele uitlijnpluggen, inzetstukken of bypass-gerelateerde doorgangen moeten worden overgedragen of vervangen. Als bevestigingsmiddelen opnieuw worden gebruikt, inspecteer dan de schroefdraad en volg de juiste aanhaalvolgorde en aanhaalmomenten uit de service-informatie. Ongelijkmatig aandraaien kan het afdichtingsoppervlak vervormen en een herhaaldelijk lek veroorzaken.

Voor B2B-bestellingen is het handig om aan te geven of de klant alleen de koelerkern, een koeler met pakkingset of een bredere set nodig heeft. Ontbrekende afdichtingen kunnen de installatie vertragen, terwijl onjuiste afdichtingen een valse klacht over de productkwaliteit kunnen veroorzaken.

Opnieuw testen na vervanging

Na vervanging en reiniging moet het systeem opnieuw worden getest voordat de motor weer in gebruik wordt genomen. Controleer op externe lekken aan de behuizing, controleer de oliedruk, controleer de olietemperatuur, inspecteer het uiterlijk van de koelvloeistof na het opwarmen en bevestig dat de vervuiling niet terugkeert na een gecontroleerde bedrijfscyclus. Als er oude olieresten in het koelvloeistofreservoir achterblijven, let dan op of dit na het reinigen afneemt, in plaats van uit te gaan van een onmiddellijke herhaalde storing.

Bij een temperatuurgerelateerde klacht kan een korte stationairtest niet voldoende zijn. Als het oorspronkelijke symptoom onder belasting verscheen, moet de nieuwe test een veilige beladen toestand of route omvatten waarbij de olietemperatuur binnen het normale bedrijfsbereik komt. Noteer het resultaat. Dit beschermt de installateur en geeft de koper het bewijs dat het koeler-, pakking- en reinigingsproces succesvol was.

Voor wagenparkreparatienetwerken moet de eindinspectie worden gestandaardiseerd: vloeistofniveaus, oliedruk, olietemperatuur, uiterlijk van de koelvloeistof, controle op lekkage en één vervolginspectie nadat de motor is afgekoeld. Veel herhaalde klachten komen voort uit residu, vastzittende vervuiling of losse verbindingen die bij een gestructureerde hertest zouden zijn opgespoord.

Vervangende verpakking en etikettering

Verpakking en etikettering zijn belangrijk omdat de oppervlakken van oliekoelers van cruciaal belang zijn voor de afdichting. Een beschadigd pakkingvlak, verbogen plaatrand, vervuilde poort of ontbrekende beschermkap kunnen lekkage veroorzaken tijdens de installatie. Elke vervanging moet worden geleverd met beschermde afdichtingsoppervlakken en een duidelijke identificatie van de onderdelen. Indien een pakkingset meegeleverd of apart benodigd is, dient dit duidelijk in de offerte te worden vermeld.

Bij groothandelszendingen moeten dozen de koeler beschermen tegen stoten, vocht en schuren. Op etiketten moeten het onderdeelnummer, de toepassingsreferentie, batch- of inspectie-informatie en eventuele verwerkingsinstructies worden vermeld. Ontvangende teams moeten de staat van de doos fotograferen en de koeler inspecteren voordat deze in voorraad komt. Dit voorkomt dat transportschade weken later een installatieclaim wordt.

Voorbeeldgoedkeuring voor herhaalde Cummins-programma's

Als een distributeur van plan is herhaaldelijk een Cummins-oliekoeler op voorraad te houden, moet het eerste geaccepteerde monster een gecontroleerd record worden. Bewaar de coolste foto's, kernafmetingen, behuizingsinterface, pakkingdetails, druktestverwachtingen, motortoepassing en installatiefeedback. Als het monster de klacht oplost en de klant de montage bevestigt, wordt dat record waardevoller dan een eenmalige offerte.

Vergelijk bij nabestellingen elke nieuwe batch met het goedgekeurde monster. Controleer afdichtingsoppervlakken, platenstapel, poort- of doorgangsopeningen, beschermkappen, etiketnauwkeurigheid en verpakking. Zelfs een kleine verandering in de opening van de pakking of de diepte van de koeler kan montage- of stromingsproblemen veroorzaken. Een gecontroleerd monsterrecord helpt de distributeur deze verschillen op te sporen voordat onderdelen de reparatiewerkplaatsen bereiken.

Het ontvangen van een inspectie moet plaatsvinden voordat de koeler naar een technicus wordt gestuurd. Controleer de staat van de doos, het onderdeellabel, de beschermkappen, het pakkingpakket, de afdichtingsvlakken en zichtbare schade aan de plaat. Als de koeler voor meerdere Cummins-toepassingen op voorraad is, bewaar dan de goedgekeurde toepassingslijst met het onderdeelrecord, zodat het balieteam niet onder tijdsdruk een visueel vergelijkbare versie vervangt.

Kopersbewijs vóór offerte

• Cummins-motormodel, serienummer indien beschikbaar, en toepassingstype.

• Onderdeelnummer, label of gietreferentie van de oude oliekoeler.

• Foto's van koelerkern, behuizing, pakkingvlak, O-ringgroeven en boutpatroon.

• Vloeibaar bewijs: olie in koelvloeistof, koelvloeistof in olie, extern lek of klacht over olietemperatuur.

• Druktestresultaat met druk, vasthoudtijd, testzijde en leklocatie.

• Onderhoudsgeschiedenis: recente motorreparatie, vervanging van pakkingen, oververhitting, vervuiling of eerdere vervanging van de koeler.

• Vereiste pakking, afdichting of setinhoud.

• Doelhoeveelheid, verpakkingsvereiste, etiketvereiste en urgentie van levering.

Vervangingsbeslissingstabel

Hoe Elecdura de inkoop van oliekoelers van Cummins ondersteunt

Elecdura kan Cummins-vervangingsprogramma's voor oliekoelers ondersteunen met beoordeling van onderdelen, fotovergelijking, controles van pakkingen en afdichtingsoppervlakken, verpakkingsbesprekingen en planning van nabestellingen. Voor problemen met de oliekoelerdruk en -stroming, De drukval van de oliekoeler kan kopers helpen begrijpen waarom de vervanging beter moet overeenkomen dan alleen de vorm van de buitenkant.

Stuur het motormodel, het oude onderdeelnummer, foto's van de koeler en behuizing, bewijs van verontreiniging, record van de druktest, pakkingvereisten, beoogde hoeveelheid en verpakkingsbehoeften. Hoe duidelijker het bewijs, hoe gemakkelijker het is om een ​​defecte koelerkern te onderscheiden van een pakkingprobleem, behuizingsprobleem, schoonmaakresten of een verkeerde toepassing.

Laatste aanbeveling

Symptomen van lekkage van Cummins-oliekoelers moeten worden aangepakt met een gecontroleerde diagnose. Olie in koelvloeistof, koelvloeistof in olie, lekkage van de externe behuizing, hoge olietemperatuur en herhaalde vervuiling vereisen allemaal bewijs voordat u bestelt. Voer een druktest uit op de koelerkern en de bijbehorende afdichtingsgebieden, inspecteer de oppervlakken van de behuizing en de pakking, documenteer de richting van de vloeistofmenging en reinig de aangetaste olie- of koelvloeistofpaden voordat u de motor weer in gebruik neemt.

Voor B2B-kopers is het veiligste vervangingsproces het matchen op motormodel, oude onderdeelreferentie, koelerontwerp, behuizingsinterface, pakkingset, druktestbewijs en toepassingsgegevens. Dit voorkomt verkeerde verzendingen en beschermt de reparatie tegen herhaalde besmetting of garantiegeschillen.
