Rozmiar skraplacza prądu przemiennego o dużej wytrzymałości: powierzchnia czołowa, gęstość żeber, przepływ powietrza i dobór wentylatora

Jak dobrać rozmiar skraplacza klimatyzacji o dużej wytrzymałości?

Dostosuj rozmiar skraplacza klimatyzacji do dużych obciążeń tak, aby spełniał funkcję odprowadzania ciepła czynnika chłodniczego w najgorszych wiarygodnych warunkach pracy, a następnie wybierz rdzeń, powierzchnię czołową, głębokość i zespół wentylatorów, który może zapewnić wymaganą wydajność skraplania przy rzeczywiście dostępnym przepływie powietrza po zamontowanym oporze systemu. Powierzchnia czołowa, gęstość żeber i reklamowany współczynnik CFM wentylatora nie mogą być używane niezależnie.

Od kompletnej instalacji zależy wynik: wydajność i prędkość sprężarki, czynnik chłodniczy, obciążenie parownika, temperatura otoczenia, prędkość pojazdu, temperatura powietrza na wlocie do skraplacza, stos chłodnic, kratka, osłony, osłona przeciwpyłowa, osłona, krzywa wentylatora, recyrkulacja i dopuszczalne ciśnienie po stronie wysokiego ciśnienia. Kupujący mogą recenzować produkt Elecdura gama skraplaczy klimatyzacji do dużych obciążeń , ale ostateczną część muszą kontrolować zatwierdzone obliczenia i walidacja systemu.

Większa powierzchnia czołowa, więcej rzędów lub gęstsze żebra mogą zwiększyć wydajność tylko wtedy, gdy zainstalowany przepływ powietrza i środowisko zanieczyszczające wspierają projekt.

Dane wejściowe dotyczące wymiarowania skraplacza

Zacznij od odrzucenia ciepła, a nie od powierzchni twarzy

Skraplacz musi odrzucić ciepło parownika pobrane z kabiny lub kontrolowanego elementu oraz wejście sprężarki, które staje się ciepłem w obwodzie czynnika chłodniczego. Dokładna zależność zależy od wydajności sprężarki i stanu systemu. Zatem nominalna wartość chłodzenia parownika zaniża obciążenie skraplacza.

Użyj danych dotyczących wydajności sprężarki lub systemu dla wybranego czynnika chłodniczego, prędkości, warunków ssania, warunków tłoczenia, podstawy przegrzania i dochłodzenia. Uwzględnij najgorszy przypadek obciążenia energią słoneczną i pasażerów, przegrzaniem silnika lub akumulatora, niską prędkością pojazdu i maksymalnie realistycznym otoczeniem. Udokumentuj, czy skraplacz obsługuje również akumulator, elektronikę mocy lub inne obwody termiczne.

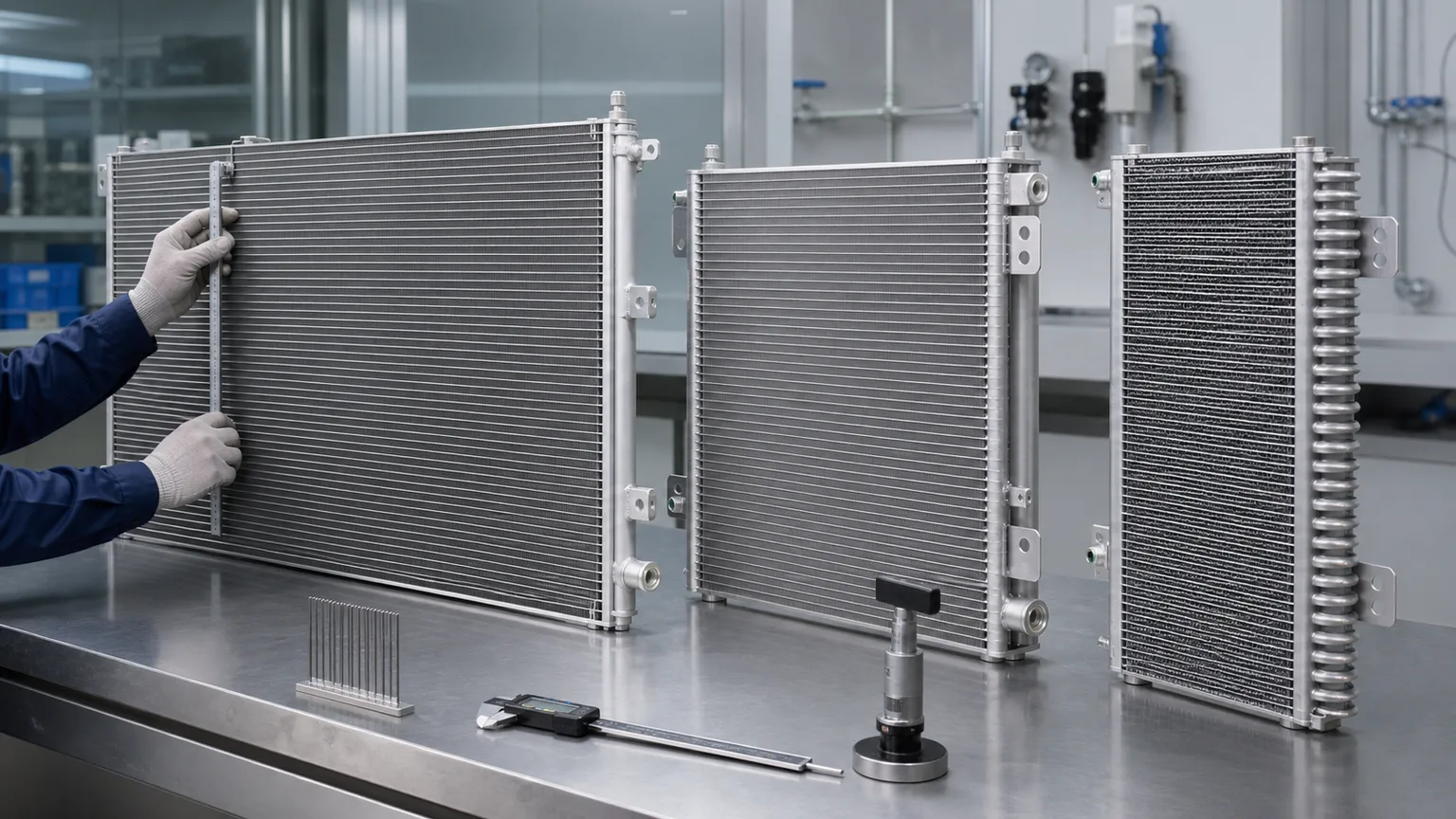

Dlaczego obszar twarzy ma znaczenie

Zwiększanie powierzchni czołowej może zmniejszyć średnią prędkość czołową przy tym samym przepływie powietrza, odsłonić większą powierzchnię rury/żebra i niższy spadek ciśnienia po stronie powietrza. Szeroki, płytki rdzeń często sprawdza się lepiej w zapylonym środowisku niż tłoczenie tego samego powietrza przez mały, głęboki i gęsty rdzeń. Opakowanie, otwarcie kratki i odstęp od sprzętu roboczego ograniczają powierzchnię użytkową.

Zmierz aktywną powierzchnię żebrowania, a nie całą obwiednię montażową. Zbiorniki, kolektory, odbiornik-suszacz i zablokowany obwód nie wymieniają ciepła jak aktywny rdzeń. Sprawdź, które obszary są zacienione przez belki zderzaków, lampy, zbiorniki hydrauliczne, osłony, piasty wentylatorów lub elementy konstrukcyjne.

Gęstość żeberek to kompromis

Większy rozstaw żeberek zwiększa powierzchnię w danej objętości, ale zwiększa również opór powietrza i sprawia, że ​​rdzeń jest bardziej wrażliwy na owady, plewy, kurz, wygięte żebra i uszkodzenia spowodowane praniem. Jeśli zainstalowany przepływ powietrza spadnie, teoretyczna dodatkowa powierzchnia może zapewnić mniejsze odprowadzanie ciepła niż w przypadku bardziej otwartej konstrukcji.

Określ skok żeberek, geometrię żaluzji, grubość żeber, stop, powłokę i metodę czyszczenia zabezpieczonego. Optymalne rozwiązanie dla autokaru autostradowego może być nieodpowiednie dla kombajnu, pojazdu kopalnianego lub śmieciarki. Zdefiniuj obciążenie zanieczyszczeniami oraz częstotliwość, z jaką operatorzy mogą sprawdzać i czyścić rdzeń.

Głębokość rdzenia i liczba rzędów

Głębszy lub wielorzędowy rdzeń zwiększa powierzchnię czynnika chłodniczego i powietrza, ale rzędy znajdujące się za nim otrzymują cieplejsze powietrze, a dodatkowe ograniczenie przesuwa punkt pracy wentylatora. Nadmierna głębokość może powodować słaby przepływ powietrza, dużą moc wentylatora, hałas i nierówną prędkość. Układ rurek i jakość styku żeberek mają takie samo znaczenie jak nominalna liczba rzędów.

Porównaj przetestowaną wydajność przy tych samych warunkach powietrza wlotowego, przepływu masowego i ciśnienia. Wymagaj danych dotyczących spadku ciśnienia po stronie powietrza i czynnika chłodniczego. Zamiennik, który jest grubszy, ale ma mniej efektywnych rurek, inną geometrię mikrokanalików lub zablokowany prześwit stosu, nie jest automatycznie ulepszeniem.

Projekty mikrokanałowe i rurowo-żebrowe

Skraplacze mikrokanałowe o przepływie równoległym zapewniają kompaktową, wysoką wydajność i zmniejszoną objętość czynnika chłodniczego. Konstrukcje rurowo-żebrowe lub serpentynowe mogą zapewniać różną możliwość naprawy, tolerancję na zanieczyszczenia i opakowanie. Architekturę należy wybrać ze względu na zastosowanie, czynnik chłodniczy, wibracje, korozję i środowisko zanieczyszczenia.

Nie należy zastępować jednej konstrukcji bez sprawdzenia objętości wewnętrznej, układu króćca i odbiornika-osuszacza, spadku ciśnienia, czułości ładowania i dystrybucji oleju sprężarkowego. Niektóre zwarte kanały są trudne do niezawodnego przepłukania po zanieczyszczeniach ze sprężarki, dlatego wymiana jest częścią decyzji o naprawie zanieczyszczeń.

Zainstalowany przepływ powietrza nie jest CFM na wolnym powietrzu

Katalogi wentylatorów zwykle publikują krzywe przepływu powietrza w funkcji ciśnienia statycznego przy określonych napięciach, gęstości powietrza i standardach testowych. Zainstalowany punkt pracy występuje w miejscu, w którym krzywa wentylatora przecina się z krzywą rezystancji systemu utworzoną przez kratkę, osłonę, skraplacz, chłodnicę, chłodnicę powietrza doładowującego, ekran filtra i przewody.

Duża liczba na wolnym powietrzu może zapaść się w restrykcyjnym stosie. Porównaj proponowane wentylatory przy szacowanym ciśnieniu statycznym i sprawdź na maszynie. Zarejestrować napięcie na silniku pod obciążeniem, prędkość, prąd, rozkład przepływu powietrza i różnicę ciśnień; nie porównuj etykiet z różnych metod testowych.

Użyj krzywej wentylatora w rzeczywistym punkcie pracy

Uzyskaj dokładną krzywą wydajności wentylatora, napięcie testowe, gęstość powietrza, prąd i parametry znamionowe ze względu na warunki środowiskowe. Wybierz punkt z marginesem tolerancji napięcia, zabrudzeń, gorącego silnika/inwertera i zmienności produkcji. Bezszczotkowy wentylator PWM może chronić się sam lub obniżać parametry w wysokiej temperaturze; to zachowanie należy do modelu termicznego.

Sprawdź, czy wentylator ma pełnić funkcję popychacza czy ściągacza oraz czy łopatka, chłodzenie silnika i osłona obsługują ten kierunek. Odwrócenie polaryzacji w silniku szczotkowym nie powoduje przekształcenia popychacza w skuteczny ściągacz, jeśli podziałka łopatek i geometria osłony są nieprawidłowe.

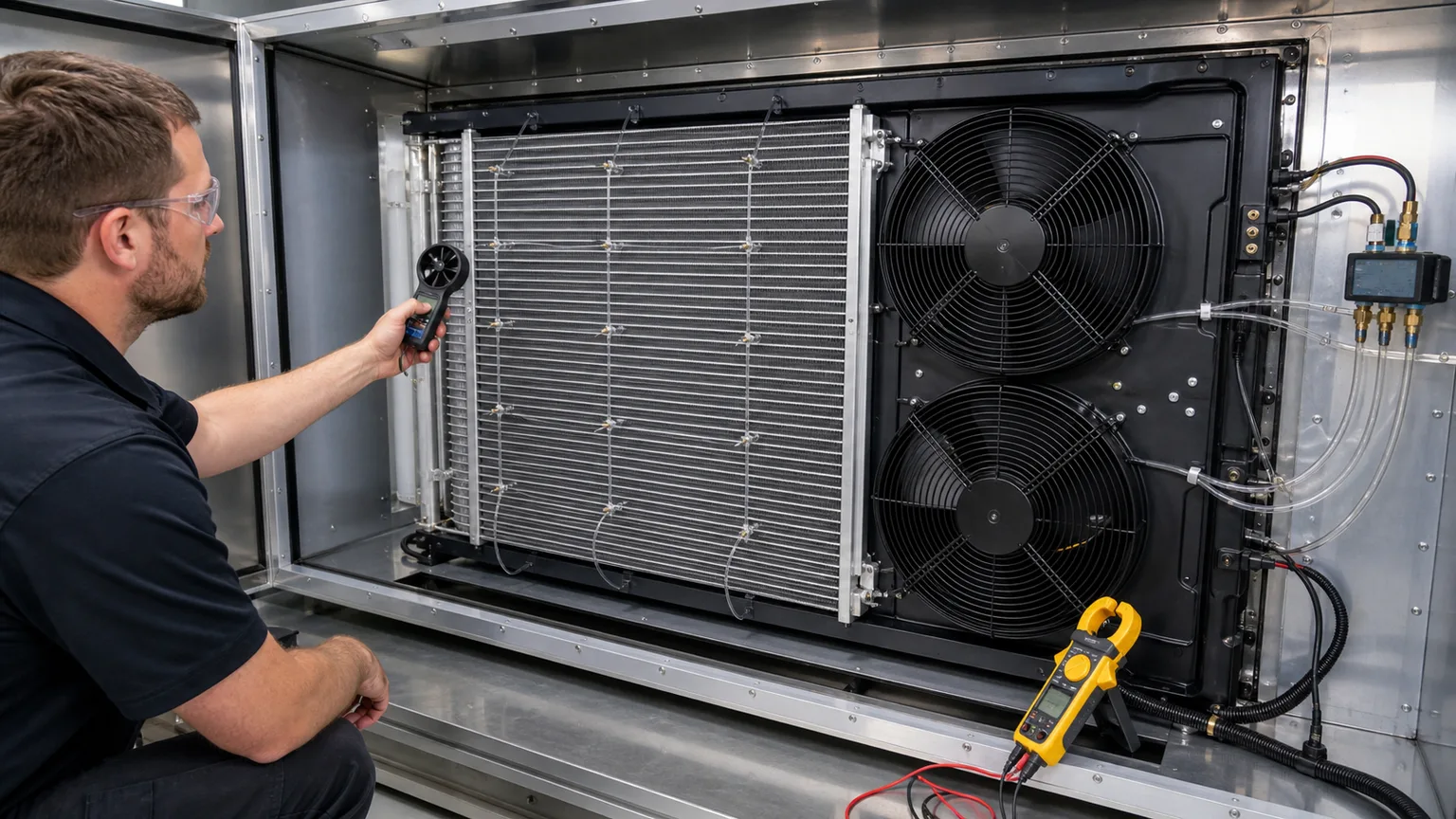

Przyrządowy test zainstalowanego rdzenia ujawnia punkt pracy i rozkład przepływu powietrza, których nie jest w stanie wykazać wartość znamionowa wentylatora na wolnym powietrzu.

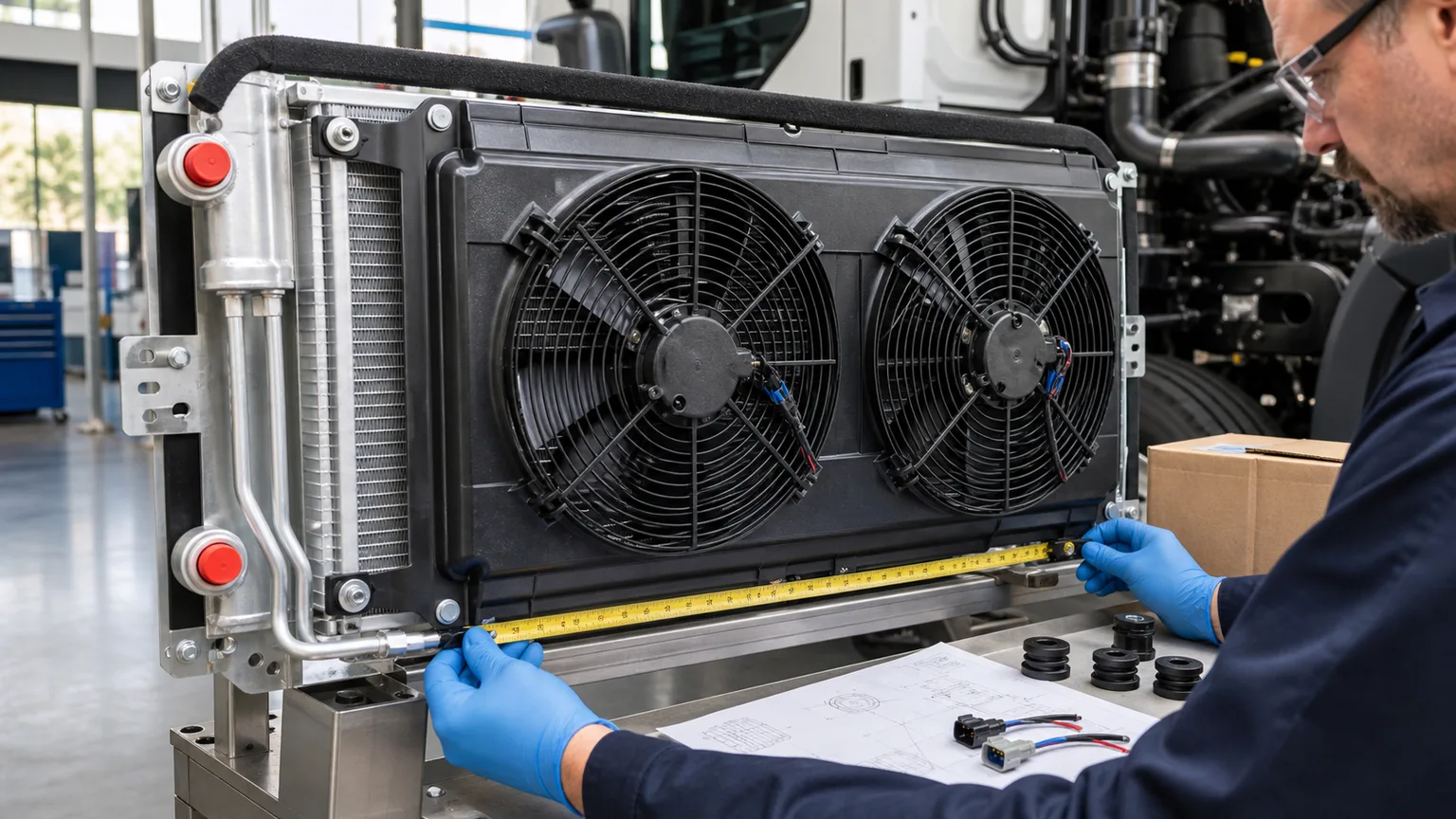

Konstrukcja osłony i pokrycie wentylatora

Dopasowana osłona zachęca wentylator do zasysania lub przepychania powietrza przez cały aktywny rdzeń zamiast recyrkulacji wokół końcówek łopatek. Odległość wentylatora od rdzenia, prześwit końcówki, dzwon wlotowy, niedrożność wylotu i cień piasty wpływają na wydajność. Mały wentylator skupiony na dużym rdzeniu może pozostawiać zakręty przy niskiej prędkości.

Sprawdź uszczelnienie pomiędzy kratką, skraplaczem, kominem chłodnicy i osłoną. Szczeliny powodują obejście i recyrkulację gorącego powietrza. Wiele wentylatorów może poprawić zasięg i redundancję, ale wymaga logiki sterowania, wydajności prądowej i sprawdzania poprawności w przypadku awarii jednego wentylatora.

Umiejscowienie pchacza i ściągacza

Ściągacz za skraplaczem często zyskuje na bardziej równomiernym przepływie wlotowym i chronionym mocowaniu, ale może być narażony na ciepło chłodnicy i ograniczoną przestrzeń w komorze silnika. Popychacz umieszczony powyżej może pasować do modułów zdalnych lub modułów dachowych/osłonowych, ale stanowi przeszkodę i musi wytrzymać działanie gruzu drogowego lub mycia.

Wybierz miejsce docelowe z całego modułu, a nie slogan. Sprawdź kierunek przepływu powietrza, prześwit łopatek, dostęp serwisowy, hałas, osłonę przed zanieczyszczeniami, okablowanie, drenaż i wpływ powietrza z tłoku pojazdu. Upewnij się, że zatrzymany wentylator lub osłona nie stanowią nadmiernego ograniczenia przy prędkości drogowej.

Stosy skraplaczy wymagają koordynacji termicznej

W wielu ciężkich pojazdach skraplacz klimatyzacji znajduje się obok chłodnicy, chłodnicy powietrza doładowującego, chłodnicy hydraulicznej lub chłodnicy skrzyni biegów. Wymiennik znajdujący się powyżej podgrzewa powietrze docierające do rdzeni znajdujących się za nim; każdy rdzeń zwiększa również opór. Konstrukcja, która pomyślnie przejdzie test izolowanego skraplacza, może zawieść w zmontowanym stosie.

Modeluj i testuj wszystkie jednoczesne obciążenia: opuszczanie kabiny podczas wspinania się, chłodzenie silnika przy niskiej prędkości, prace hydrauliczne na biegu jałowym lub ładowanie akumulatora na postoju. Zanotuj temperatury wlotowe przed każdym rdzeniem oraz dane chłodziwa/czynnika chłodniczego, aby jeden system nie został zoptymalizowany w wyniku przegrzania innego.

Strategia kontroli i inscenizacja fanów

Sterowanie wentylatorem może wykorzystywać ciśnienie czynnika chłodniczego, sterowanie sprężarką, płyn chłodzący silnik, temperaturę powietrza doładowującego, temperaturę hydrauliki lub akumulatora. Proste stopniowanie włączania/wyłączania jest solidne, ale może zmieniać ciśnienie i hałas. Sterowanie ze zmienną prędkością może utrzymać bardziej efektywny punkt pracy, jeśli zostaną sprawdzone czujniki, oprogramowanie i zachowanie w przypadku usterek.

Zdefiniuj wiarygodność czujnika, minimalny przepływ powietrza przy pracy sprężarki, reakcję na wysokie ciśnienie, tryb awaryjny, zachowanie w przypadku utraty komunikacji i pracę wybiegową. Nie kopiuj progów przełączania z niepowiązanej literatury serwisowej. Specyfikacja pojazdu/systemu kontroluje wartości zadane i histerezę.

Spadek ciśnienia i obwody po stronie czynnika chłodniczego

Ulepszenia po stronie powietrza nie mogą zrekompensować słabej dystrybucji czynnika chłodniczego, nadmiernego spadku ciśnienia lub niewystarczającego dochłodzenia. Konstrukcja kolektora, liczba rurek, układ przepustów, odbiornik-osuszacz i umiejscowienie portu muszą odpowiadać masowemu przepływowi czynnika chłodniczego i dopuszczalnej objętości wewnętrznej.

Żądaj danych dotyczących wydajności w zamierzonym zakresie, a nie tylko pojedynczej oceny. Potwierdzić dopuszczalne ciśnienie robocze, wymagania dotyczące wytrzymałości/rozerwania, czystość, odwodnienie, próbę szczelności i zgodność z czynnikiem chłodniczym i olejem. Wykwalifikowani inżynierowie powinni zdefiniować ładowanie i sterowanie.

Wytrzymałe wymagania środowiskowe

Sól drogowa, nadmorskie powietrze, pył kopalniany, nawozy, plewy, mycie ciśnieniowe i uderzenia kamieni mogą mieć wpływ na żywotność. Określ stop i powłokę, izolację galwaniczną, konstrukcję wspornika, ścieżki drenu, widmo wibracji, pulsację ciśnienia i cykle termiczne. Ekrany powinny zatrzymywać szkodliwe zanieczyszczenia bez tworzenia niemożliwych do utrzymania ograniczeń.

Zaprojektuj dostęp do czyszczenia. Operatorzy muszą widzieć obie twarze, bezpiecznie zdejmować osłony i prostować płetwy bez przekłuwania rur. Wysoka gęstość żeberek bez ścieżki czyszczenia jest wadą konserwacyjną, nawet jeśli wyniki laboratorium nowego rdzenia są doskonałe.

Uwzględnij wysokość i gęstość powietrza

Na większej wysokości niższa gęstość powietrza zmniejsza przepływ masowy i pojemność cieplną reprezentowaną przez dany objętościowy przepływ powietrza. Zachowanie silnika, sprężarki i wentylatora również może się zmienić. Krzywa wentylatora testowana przy jednej standardowej gęstości musi zostać skorygowana lub zwalidowana pod kątem wysokości, zakresu temperatury i wilgotności maszyny.

Nie kompensuj automatycznie poprzez zwiększenie prędkości wentylatora: temperatura silnika, hałas, obciążenie elektryczne i ograniczenia łopatek nadal obowiązują. Skorzystaj z analizy przepływu masowego lub skorygowanej o gęstość, a następnie potwierdź działanie zmontowanego modułu na dużych wysokościach w upalne dni, tam gdzie wymaga tego profil misji.

Sprawdź czułość ładunku czynnika chłodniczego

Zmiana wewnętrznej objętości skraplacza lub układu odbiornika-osuszacza może zmienić prawidłowy ładunek czynnika chłodniczego i zachowanie dochładzania. Zbyt mały ładunek może zagłodzić urządzenie rozszerzające; zbyt duża ilość może zająć objętość skraplacza cieczą, podnieść ciśnienie i zmniejszyć efektywną powierzchnię skraplania. Nie należy kopiować opłaty serwisowej z innego modułu bez zgody inżyniera.

Zweryfikuj zatwierdzony ładunek masowy w ramach kontrolowanej procedury i oceń ustabilizowane ciśnienia, temperatury, przechłodzenie i wydajność w całej powłoce. Synchronizuj etykietę ładunku i informacje serwisowe z wersją produkcyjną skraplacza.

Oceń moc, hałas i niezawodność wentylatora

Wentylator może być jednym z największych ciągłych obciążeń elektrycznych w module wyłączania silnika. Porównaj moc wejściową w miejscu instalacji, a nie tylko maksymalny przepływ powietrza. Sprawdź pojemność alternatora, akumulatora lub DC/DC, temperaturę złącza, obniżenie parametrów znamionowych silnika/sterownika i spadek napięcia na okablowaniu w gorącej temperaturze otoczenia.

Jakość akustyczna obejmuje dźwięk przechodzący przez ostrze, rezonans osłony, wibracje mocowania i strategię kontroli prędkości. Wentylator o większej prędkości może sprostać obciążeniom cieplnym, ale powodować niedopuszczalny hałas lub zmęczenie w kabinie. Sprawdź wytrzymałość przy rzeczywistym obciążeniu ciśnieniem; silnik testowany na wolnym powietrzu może się nagrzewać, gdy wytwarza wyższe ciśnienie statyczne.

Zaplanuj częstotliwość czyszczenia i inspekcji w terenie

Użyj profilu misji, aby ustalić wyzwalacze inspekcji pod kątem owadów, plew, błota, filmu olejowego, soli i wygiętych płetw. Kierunek i ciśnienie czyszczenia muszą chronić konstrukcję rury/żebra. Niektóre maszyny wymagają dostępu do stosu na zawiasach lub odwracalnego oczyszczania wentylatorem, ale te funkcje wymagają własnej weryfikacji bezpieczeństwa i wydajności.

Rejestruj bazową różnicę ciśnień czystego rdzenia i prąd wentylatora, aby zespoły konserwacyjne mogły wykryć trendy ograniczeń. Skraplacz wybrany z realistycznym marginesem zanieczyszczenia i dostępnym czyszczeniem zwykle zapewnia dłuższy czas pracy niż rdzeń o marginalnej dużej gęstości, który robi wrażenie tylko wtedy, gdy jest nowy.

Zdefiniuj kryteria akceptacji przed wyceną

Przed porównaniem cen określ wymagane punkty termiczne, maksymalne spadki ciśnienia powietrza i czynnika chłodniczego, moc wentylatora, hałas, stopień nieszczelności, czystość, korozję, wibracje i tolerancje wymiarowe. Określ, które wyniki wymagają raportu dostawcy, a które należy obejrzeć lub odtworzyć w module przeznaczonym do produkcji.

Uniemożliwia to dostawcom optymalizację różnych celów i umożliwia kontrolę tańszej oferty. Zapewnia także zespołom odbiorczym i gwarancyjnym kontrolowaną linię bazową w przypadku zmiany partii, sterownika wentylatora lub konstrukcji rdzenia.

Zbuduj zapytanie ofertowe dotyczące skraplacza i wentylatora

Walidacja prototypu

Oceń zmontowany pojazd lub moduł. Zmierz ciśnienie i temperaturę czynnika chłodniczego, powietrze na wlocie i wylocie skraplacza, rozkład przepływu lub prędkości powietrza, napięcie/prąd/prędkość wentylatora, sterowanie sprężarką i inne temperatury komina. Przetestuj na biegu jałowym, na biegu jałowym, przy niskiej prędkości jazdy, przy pełnym obciążeniu silnika/hydrauliki i zamierzonej maksymalnej temperaturze otoczenia.

Powtórz tę czynność z realistycznymi ekranami, osłonami i lukami produkcyjnymi. Podaj dopuszczalne warunki zanieczyszczania i tolerancję napięcia. Sprawdź zabezpieczenie wysokociśnieniowe, nie polegając na nim jako na normalnej kontroli. Potwierdź hałas, wibracje, obciążenie węża i drenaż w całym zakresie prędkości wentylatora.

Kontrola instalacji i odbioru sprawdza aktywną powierzchnię czołową, uszczelnienia komina, osłonę, porty, mocowania i dostęp serwisowy, zanim pojazd wejdzie do służby.

Kontrola odbioru i kontrola zmian

Porównaj wymiary całkowite i aktywnego rdzenia, stan żeberek, liczbę/geometrię rurek, porty, odbiornik-osuszacz, wsporniki montażowe, numer części wentylatora, kierunek łopatek, uszczelki osłony, złącza i opakowanie z zatwierdzoną próbką. Zakrywaj porty i eliminuj uderzenia, korozję, luźne zanieczyszczenia lub narażenie na wilgoć.

Wymagaj wcześniejszego powiadomienia o zmianach w fabryce rdzenia, stopie rur/żeberek, skoku żeberek, procesie lutowania, obwodach, suszarce, powłoce, silniku wentylatora, łopatce, sterowniku, osłonie lub metodzie testowej. Wizualnie podobna partia może zmienić punkt pracy powietrza lub czynnika chłodniczego na tyle, aby spowodować awarię zatwierdzonego systemu.

Najczęstsze błędy w doborze rozmiaru

• Wybieranie tylko według wymiarów powierzchni: ignoruje ograniczenia rdzenia, obwody i obszar aktywny.

• Maksymalizacja gęstości żeber: może zmniejszyć zainstalowany przepływ powietrza i szybko zabrudzić.

• Korzystanie z CFM na wolnym powietrzu: ignoruje kratkę i komin wymiennika ciepła.

• Dodawanie rzędów bez przeglądu wentylatora: przesuwa punkt pracy i może obniżyć całkowite odrzucenie ciepła.

• Ignorowanie recyrkulacji: umożliwia powrót gorącego powietrza wylotowego do wlotu.

• Testowanie samego skraplacza: pomija ciepło wejściowe i jednoczesne obciążenie pojazdu.

• Pomijanie dostępu do konserwacji: zamienia zwykłe zanieczyszczenie w chroniczne wysokie ciśnienie.

Często zadawane pytania

Czy większy kondensator jest zawsze lepszy?

Nie. Bardziej aktywna twarz może pomóc, ale obwody, przepływ powietrza, opakowanie, ładowanie i elementy sterujące muszą być dopasowane i sprawdzone.

Czy większa gęstość żeberek poprawia chłodzenie?

Może zwiększyć powierzchnię, ale zwiększa również wrażliwość na ograniczenia i zanieczyszczenia. Wybierz go ze względu na środowisko i możliwości wentylatora.

Ile CFM potrzebuje skraplacz do dużych obciążeń?

Nie ma wartości uniwersalnej. Określ wymagane odprowadzanie ciepła i wybierz wentylator dla zainstalowanego punktu pracy oporności systemu.

Czy wentylator powinien pchać czy ciągnąć?

Obydwa mogą działać, jeśli ostrze, osłona, umiejscowienie i moduł są zaprojektowane pod kątem tego kierunku. Sprawdź kompletność instalacji.

Czy wentylator chłodnicy może chłodzić skraplacz?

Czasami, jeśli zasięg, kontrola i jednoczesne obciążenie silnika są wystarczające. Nie zakładaj tego bez testowania stosu.

Jaki jest najważniejszy dokument dostawcy?

Kontrolowana specyfikacja wydajności łącząca oddawanie ciepła przez skraplacz i spadek ciśnienia z określonymi warunkami czynnika chłodniczego i przepływu powietrza, poparta rysunkiem i metodą testową.

Zwymiaruj skraplacz, wentylator i instalację jako jeden system

Najlepszy skraplacz do dużych obciążeń to nie tylko największy i najgęstszy rdzeń. Jest to rdzeń, który odrzuca wymagane ciepło przy akceptowalnym spadku ciśnienia czynnika chłodniczego i powietrza, realistycznym marginesie zanieczyszczenia i wentylatorze pracującym przy zainstalowanym oporze – podczas montażu pojazdu, przetrwania w jego środowisku i pozostania sprawnym.
