Simptome de scurgeri ale răcitorului de aer de încărcare la camioanele diesel

Un răcitor de aer de încărcare care are scurgeri de pe un camion diesel se prezintă de obicei ca un impuls scăzut, fum negru, accelerație slabă, temperatură de evacuare mai mare, un suierat sub sarcină, pete de ulei în jurul rezervoarelor sau țevilor sau defecțiuni repetate ale portbagajului și clemei. Răcitorul de aer de încărcare, numit și CAC sau intercooler, răcește aerul de admisie comprimat după turbocompresor. Când are scurgeri, motorul poate primi un aer mai puțin dens decât se așteaptă sistemul de control. Rezultatul poate fi arderea incompletă, consum mai mare de combustibil, căldură suplimentară și plângeri de performanță care se înrăutățesc în timpul remorcării, urcării, încărcăturii grele sau exploatării lungi pe autostradă.

Pentru cumpărătorii de flote, distribuitori și rețelele de reparații, întrebarea importantă nu este doar „Scurge CAC-ul?” Ci este „Unde este scurgerea, de ce s-a întâmplat și cu ce specificație trebuie să se potrivească înlocuirea?” Un rezervor de capăt crăpat, cizma slăbită, îmbinare între tub și colector deteriorată, perforație de piatră, suport de montare slab sau toate simptomele contaminate de ulei pot produce simptome similare. Acest articol explică cum să recunoașteți simptomele de scurgere a răcitorului de aer de încărcare la camioanele diesel, cum să testați presiunea sistemului, ce dovezi să colectați pentru garanție și aprovizionare și cum să preveniți ca o înlocuire greșită să creeze un alt eveniment de nefuncționare.

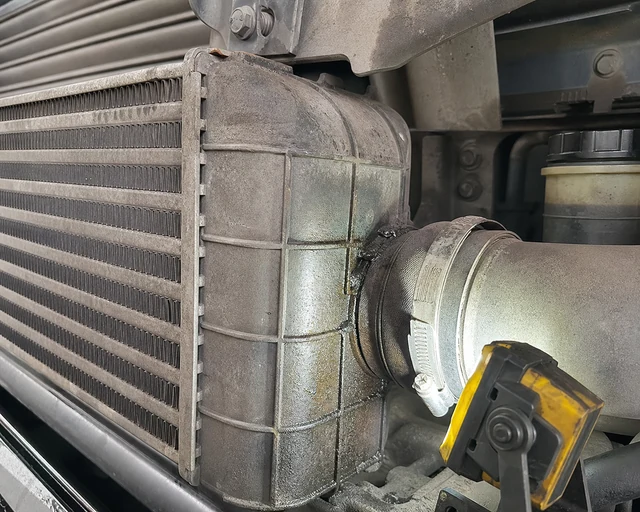

Urmărirea reziduurilor de ulei și a prafului în apropierea rezervorului de capăt sau a conexiunii țevii sunt indicii vizuale obișnuite atunci când un răcitor de aer de alimentare se scurge sub surplus.

Răspuns rapid: Simptome comune de scurgeri de CAC

Un răcitor de aer de încărcare nu trebuie înlocuit doar pentru că un șofer raportează o putere scăzută. Aceeași plângere poate veni de la un portbagaj despicat, o clemă slăbită, un filtru de aer înfundat, o țeavă turbo deteriorată, o problemă cu senzorul sau o problemă de management al motorului. Înlocuirea devine mult mai sustenabilă atunci când un test de presiune confirmă scurgerea la miezul CAC, îmbinarea tubului la colector, rezervorul de capăt sau zona solicitată de montaj.

Ce face un răcitor de aer de încărcare într-un camion diesel

Turbocompresorul comprimă aerul de admisie, iar aerul comprimat se încălzește. Aerul mai fierbinte este mai puțin dens, astfel încât răcitorul de aer de încărcare elimină căldura înainte ca aerul să intre în motor. Răcirea mai bună a aerului de încărcare ajută la putere, la stabilitatea combustiei, la economia de combustibil și la controlul termic sub sarcină. La camioanele diesel de mare capacitate, CAC-ul se află adesea în coșul de răcire din față, unde primește resturi de drum, vibrații, impulsuri de presiune și cicluri termice.

Un CAC nu este o simplă cutie goală. Are rezervoare, tuburi, aripioare, colectoare, suporturi de montare, gâturi de admisie și ieșire și uneori caracteristici specifice pentru o anumită platformă de camion. Piesa de înlocuire trebuie să se potrivească cu dimensiunea miezului, forma rezervorului, diametrul orificiului, unghiul orificiului, locația de montare și pachetul de flux de aer. O unitate care apare apropiată în fotografii poate crea în continuare stres în țeavă, spațiu scăzut al carcasei sau scurgeri repetate ale portbagajului, dacă decalajul este greșit.

Pentru aprovizionarea B2B, acesta este motivul pentru care doar un nume de model este o dovadă slabă. Un distribuitor ar trebui să solicite fotografii ale piesei vechi, dimensiunea totală măsurată, dimensiunea miezului, diametrul de intrare/ieșire, materialul rezervorului, locația suportului, modelul camionului, motorul, anul de producție și regiunea de piață. Aceste detalii permit furnizorului să verifice dacă înlocuitorul este adecvat înainte de expediere.

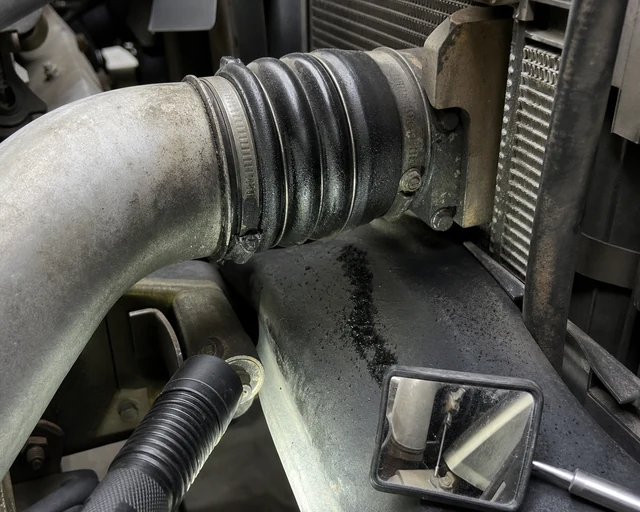

Scurgerile de boost lasă adesea praf uleios, urme de martori de cleme sau urme ca funingine în jurul cizmelor și țevilor de încărcare înainte ca răcitorul în sine să fie condamnat.

Boost Pierderea și Fumul Negru

Pierderea boost este unul dintre cei mai puternici indicatori ai unei scurgeri de aer de alimentare. Șoferul poate raporta că camionul se simte leneș, are nevoie de mai multă accelerație, pierde viteză în pante sau nu poate trage aceeași sarcină ca înainte. Dacă sistemul de control al motorului comandă combustibilul pe baza fluxului de aer așteptat, dar încărcarea reală a aerului este redusă, arderea poate deveni mai puțin eficientă. Fumul negru sub sarcină este un indiciu vizibil comun, deoarece combustibilul nu este ars cu suficient aer curat.

Scurgerea poate să nu fie evidentă la ralanti. Multe scurgeri de CAC devin vizibile numai atunci când sistemul este presurizat. O mică fisură într-o îmbinare între tub și colector poate rămâne liniștită în timpul unei inspecții scurte în magazin, dar este deschisă sub impuls. Un portbagaj slăbit se poate etanșa în repaus, dar se poate mișca sub cuplul motorului. O gaură din resturile drumului poate să suiera doar atunci când presiunea crește. De aceea, o verificare vizuală statică ar trebui să fie urmată de un test de presiune controlată atunci când simptomele indică o pierdere de impuls.

Cumpărătorii ar trebui să separe dovezile privind performanța motorului de dovezile privind potrivirea pieselor. Dovezile de performanță includ citiri de amplificare, starea fumului, starea rutei sau a încărcăturii, codurile de eroare dacă sunt disponibile și note pentru șofer. Dovezile privind potrivirea pieselor includ fotografii, dimensiuni, aspectul portului, pozițiile parantezelor și marcajele pieselor vechi. Ambele sunt necesare. Primul confirmă direcția de reparație; al doilea împiedică expedierea unui CAC greșit.

Modificări ale temperaturii ridicate de evacuare și ale economiei de combustibil

Un răcitor de aer de supraalimentare care are scurgeri poate crește temperatura de evacuare, deoarece motorul funcționează cu densitate redusă a aerului de alimentare. Șoferul poate observa un consum mai mare de combustibil, o funcționare mai fierbinte în timpul urcușelor sau evenimente derate pe camioanele moderne. Atelierul de reparații poate constata că plângerile legate de temperatură sunt mai grave atunci când camionul este încărcat, funcționează pe vreme caldă sau urcă o perioadă lungă de timp.

EGT ridicat nu este automat o eroare CAC. Restricțiile filtrului de aer, problemele de control turbo, restricțiile de evacuare, defecțiunile senzorului și problemele de calibrare a motorului pot, de asemenea, să crească căldură. CAC ar trebui evaluat ca parte a traiectoriei aerului de admisie. Inspectați filtrul de aer, țeava de evacuare turbo, admisia CAC, miezul CAC, ieșirea CAC, conexiunea galeriei de admisie și toate butoanele și clemele. Dacă stiva de răcire este blocată în exterior de murdărie sau resturi, CAC-ul poate să nu poată respinge căldura chiar dacă nu se scurge.

Pentru programele de flotă, înregistrați starea de funcționare din spatele reclamației. „EGT mare în timpul remorcării la viteză pe autostradă” este mai util decât „camionul funcționează fierbinte”. „Economia de combustibil a scăzut după înlocuirea turbo și CAC conține ulei greu” este mai utilă decât „suspect de intercooler”. Note specifice reduc returnările inutile ale pieselor și ajută la determinarea dacă CAC-ul trebuie curățat, testat sau înlocuit.

Film de ulei, rezervoare crăpate și cizme libere

O anumită ceață de ulei în interiorul tractului de admisie poate fi normală la multe motoare diesel, dar acumularea de ulei greu este un semn de avertizare. Uleiul se poate colecta în partea cea mai de jos a CAC și în jurul punctelor de scurgere. Poate înmuia cizmele, poate reduce prinderea clemei, poate atrage murdăria și poate face o fisură mai ușor de văzut. Dacă turbo-ul s-a defectat recent, CAC-ul poate reține ulei și resturi. În acest caz, cumpărătorul ar trebui să întrebe dacă curățarea este sigură sau dacă înlocuirea este decizia mai bună pentru a proteja următorul turbocompresor.

Rezervoarele crăpate sunt puncte obișnuite de defecțiune, în special acolo unde rezervoarele din plastic sau aluminiu se întâlnesc cu miezul, în apropierea solicitărilor de montare sau la gâturile de admisie și de evacuare. Îmbinările dintre tub și colector pot obosi din cauza vibrațiilor și a presiunii. Resturile de drum pot crea găuri în tuburile expuse. Un suport de montare slăbit sau deformat poate lăsa răcitorul să se miște, transformând o mică problemă de montare în scurgeri repetate.

Cizmele largi și clemele merită o atenție separată. Un portbagaj care explodează în mod repetat poate indica lipsa rolei talonului, stilul de clemă greșit, contaminarea cu ulei, alinierea greșită a țevii, mișcarea motorului sau un diametru incorect al gâtului CAC. Înlocuirea răcitorului fără a verifica aceste cauze poate duce la o altă defecțiune. Pentru comenzile angro, cererea ar trebui să includă fotografii de prim plan ale gâturilor de admisie și de evacuare, semne de cleme, starea cizmei și unghiul țevii în răcitor.

Cum problemele stivei de răcire confundă diagnosticul

În multe camioane, răcitorul de aer de alimentare împarte pachetul frontal cu radiatorul și alte schimbătoare de căldură. Murdăria, insectele, frunzele, noroiul și resturile de drum pot bloca stiva din exterior. Dacă fața CAC este plină de resturi, temperatura aerului de încărcare poate crește fără o scurgere reală de presiune. Dacă partea radiatorului este blocată, șoferul poate descrie o problemă de supraîncălzire care nu este cauzată de CAC în sine.

Coșul de răcire trebuie inspectat din ambele părți atunci când este posibil. Căutați aripioare zdrobite, suporturi îndoite, suporturi slăbite, resturi prinse între straturi, suporturi laterale crăpate și semne că un răcitor a frecat pe altul. Camioanele care operează în construcții, agricultură, minerit, colectarea deșeurilor sau servicii off-road au adesea nevoie de curățare și inspecție mai frecventă a stivelor decât vehiculele de pe autostradă.

Un diagnostic puternic separă trei întrebări. În primul rând, există o scurgere de presiune? În al doilea rând, răcitorul este blocat extern sau este deteriorat fizic? În al treilea rând, înlocuirea se potrivește cu aspectul stivei și cu rutarea conductelor? Dacă un cumpărător răspunde doar la prima întrebare, înlocuirea poate crea încă o montare proastă sau se poate repeta reclamații după instalare.

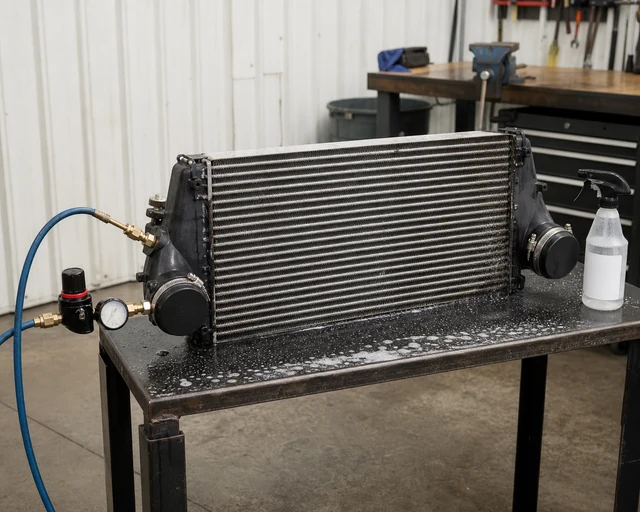

Testarea presiunii oferă flotelor dovezi mai bune decât simptomele singure, mai ales atunci când pelicula de ulei, fumul sau economia slabă de combustibil au mai multe cauze posibile.

Testarea presiunii înainte de înlocuire

Un test de presiune CAC este modalitatea practică de a confirma scurgerea. Metoda tipică este de a îndepărta sau izola răcitorul de aer de încărcare, de a etanșa intrarea și ieșirea cu adaptoare de testare, de a adăuga aer comprimat controlat și de a urmări scăderea presiunii. Multe magazine testează într-un interval moderat, cum ar fi 15 până la 30 psi, dar presiunea corectă ar trebui să urmeze procedura vehiculului sau magazinului și starea componentei. Suprapresizarea unui răcitor vechi poate crea daune care nu făceau parte din reclamația inițială.

În timpul testului, pulverizați apă cu săpun în jurul feței miezului, îmbinărilor tub-a-header, rezervoarelor de capăt, gâturilor de admisie și de evacuare, suduri, cusături și puncte de impact suspectate. Bulele identifică locul scurgerii. Un manometru arată dacă ansamblul menține presiunea pe perioada de testare aleasă. Înregistrați presiunea, timpul, starea temperaturii și locația scurgerilor. O fotografie sau un scurt videoclip cu punctul de bule reprezintă o dovadă puternică de garanție.

Nu confundați testarea presiunii CAC cu alte sisteme ale vehiculului. CAC gestionează aerul de admisie din calea turbocompresorului. Dovezile ar trebui să se concentreze pe presiunea de supraalimentare, scurgerile de aer, fisurile fizice, contaminarea cu ulei și montarea țevilor. Imersia în apă poate ajuta la găsirea de găuri în unele medii de magazine, dar răcitorul trebuie uscat corespunzător după aceea și protejat de coroziune sau contaminare cu resturi.

Note privind inspecția flotei și garanția

Cumpărătorii de flote au nevoie de o regulă de inspecție repetabilă, deoarece o plângere de camion se poate transforma într-o decizie de înlocuire a lotului. O regulă utilă este să înregistrați simptomul șoferului, să confirmați dacă presiunea de supraalimentare este de fapt scăzută, să testați presiunea CAC și țevile, să inspectați cizmele și clemele, să documentați cantitatea de ulei și să comparați piesa veche cu specificația de înlocuire. Rezultatul ar trebui să precizeze dacă defecțiunea este o scurgere confirmată de CAC, o scurgere a conductei de admisie, o problemă cu portbagajul/clema sau o plângere nerezolvată privind performanța motorului.

Tratarea garanției este mai curată atunci când dosarul conține dovezi. Un furnizor poate evalua o reclamație mai corect atunci când cumpărătorul oferă fotografii ale pieselor, fotografii de instalare, rezultatul testului de presiune, locația scurgerilor, aplicarea camionului, kilometrajul sau orele de funcționare și orice istoric de reparații turbo. Fără această dovadă, fiecare plângere de putere redusă arată ca o problemă a produsului, chiar și atunci când cauza principală poate fi alinierea țevilor, stresul de montare, deteriorarea externă sau contaminarea.

Pentru rețelele de reparații, standardizarea acestei documentații reduce disputele contrare. Magazinul știe ce să capteze. Distribuitorul știe ce să ceară. Furnizorul poate confirma dacă returnarea se potrivește cu o problemă de fabricație, deteriorarea transportului, selecția greșită sau o problemă de instalare externă.

Date de potrivire ale cumpărătorului pentru înlocuirea CAC

Aceste date previn o problemă comună B2B: sosește un CAC similar vizual, dar unghiul gâtului este ușor diferit, suportul nu se aliniază sau cizma nu se mai așează pătrat pe țeavă. Chiar dacă miezul pare corect, instalarea poate eșua sub vibrații și presiune de supraalimentare. Cumpărătorul ar trebui să se oprească și să confirme orice nepotrivire înainte de a forța piesa în poziție.

Secvență de diagnosticare pentru reclamațiile CAC pentru camion diesel

1. Înregistrați plângerea șoferului: putere scăzută, fum negru, fluier, EGT ridicat, schimbarea economiei de combustibil sau suflarea portbagajului.

2. Inspectați calea aerului de admisie de la ieșirea turbo la galeria de admisie.

3. Verificați cizmele, clemele, țevile, rolele și suportul suportului înainte de a condamna CAC.

4. Căutați peliculă de ulei, urme de impact pe drum, rezervoare crăpate, zone frecate și suporturi slăbite.

5. Efectuați un test de presiune controlată cu adaptoare de intrare și ieșire sigilate.

6. Utilizați apă cu săpun sau o metodă aprobată de găsire a scurgerilor pentru a identifica locația exactă a scurgerilor.

7. Înregistrați presiunea, timpul de reținere, locația scurgerilor, fotografiile și aplicarea vehiculului.

8. Comparați dimensiunile de înlocuire, aspectul de intrare/ieșire, suporturi și designul rezervorului înainte de a comanda.

9. După instalare, retestați sub sarcină sau în aceeași stare care a produs reclamația.

Tabel de decizie de înlocuire

Detalii de achiziție care previn expedierile greșite

Pentru distribuitori și importatori, RFQ ar trebui să fie suficient de specific pentru o potrivire tehnică. Trimiteți marca vehiculului, modelul camionului, motorul, anul de producție, regiunea pieței, numărul OE, fotografiile piesei vechi, dimensiunile miezului, diametrul de intrare/ieșire, direcția portului, aspectul suportului, materialul rezervorului și dovezile defecțiunii. Dacă camionul are un pachet de conversie a caroseriei, un pachet pentru sarcini severe sau un pachet de răcire regional, menționați-l, deoarece aspectul stiva frontală se poate modifica.

Ambalajul contează și el. Răcitoarele de aer de încărcare au miezuri largi, aripioare vulnerabile și gâturi de intrare/ieșire care pot fi deteriorate în timpul transportului. Un cumpărător angro ar trebui să confirme rezistența cartonului, protecția marginilor, spuma sau suportul turnat, cerințele paleților și dacă zonele de intrare/ieșire sunt protejate împotriva impactului. Daunele de expediere pot arăta ca o problemă de calitate dacă nu sunt documentate la primire.

a lui Elecdura Categoria Cooler de aer de încărcare este principala referință internă pentru aprovizionarea CAC. Dacă plângerea implică controlul căldurii din partea frontală sau blocarea fluxului de aer, cumpărătorii pot compara și piesele de răcire aferente prin Radiator auto și Răcitor de ulei . Pentru depanare mai amplă a pachetului frontal, Problemele stivei de răcire pentru utilizare grea ajută la blocarea stivei de cadre, vibrațiile și problemele de acces la service.

Exemplu de câmp: De ce contează dovezile presiunii

Un camion de flotă raportează putere scăzută și fum negru pe dealuri. Prima inspecție vizuală arată pete de ulei lângă rezervorul inferior CAC, astfel încât contorul de piese presupune că răcitorul are scurgeri. În timpul testării presiunii, bulele apar nu la cusătura CAC, ci la o cizmă despicată lângă conducta de evacuare. Înlocuirea CAC-ului nu ar fi rezolvat plângerea. Reparația corectă este înlocuirea portbagajului și a clemei, urmată de un test rutier sub sarcină.

Un al doilea camion are aceeași plângere a șoferului, dar un rezultat al testului diferit. CAC este etanșat cu adaptoare, presurizat și se formează bule de-a lungul unei îmbinări dintre tub și colector. Miezul prezintă, de asemenea, aripioare frecate, unde o montură liberă permite răcitorului să se miște împotriva unei alte părți a stivei. În acest caz, înlocuirea CAC este justificată, dar și problema de montare trebuie corectată. Fără această corecție, noul răcitor se poate defecta în aceeași zonă.

Aceste exemple arată de ce o cerere de furnizor bun ar trebui să includă locația și cauza scurgerii, nu doar numele piesei. Cu cât dovezile sunt mai exacte, cu atât este mai ușor să alegeți înlocuitorul potrivit și să evitați o discuție privind garanția care începe cu fapte incomplete.

Recomandare finală

Simptomele de scurgere a răcitorului de aer de alimentare la camioanele diesel trebuie tratate cu o cale de inspecție documentată a aerului de supraalimentare. Boost scăzut, fum negru, EGT ridicat, zgomot de șuierat, pete de ulei, rezervoare crăpate, scurgeri în îmbinarea tubului și defecțiuni repetate ale portbagajului, toate indică sistemul de admisie a aerului, dar nu demonstrează întotdeauna că CAC-ul în sine este rău. Confirmați scurgerea prin testarea presiunii, inspectați butoanele și clemele, documentați contaminarea cu ulei și starea de montare, apoi potriviți înlocuirea după dimensiuni, aspectul portului, poziția suportului, designul rezervorului și datele aplicației.
