Un răcitor de ulei de motor poate fi curat, etanș și solid din punct de vedere structural, în timp ce temperatura uleiului rămâne prea ridicată. Piesa lipsă poate fi supapa care determină dacă uleiul curge prin răcitor sau îl ocolește. Dacă acea supapă rămâne deschisă după încălzire, uleiul poate evita miezul. Dacă rămâne închis în timpul pornirii la rece, uleiul gros poate crea pierderi excesive de presiune în circuitul răcitor și filtru.
utile ale supapei de bypass ale răcitorului de ulei Simptomele se modifică, prin urmare, odată cu temperatura uleiului, turația motorului și sarcina. O singură plângere de ulei fierbinte sau o citire a presiunii la rece nu poate identifica supapa. Diagnosticul trebuie să reconstruiască starea de curgere prevăzută, să compare presiunea și temperatura peste limitele corecte și să excludă problemele legate de viscozitate, filtru, senzor, pompă și lichid de răcire. a lui Elecdura Gama de răcitoare de ulei de motor include modele separate și integrate în carcasă, astfel încât limita de service este specifică aplicației.
Răspuns rapid: identificați dacă motorul folosește un bypass de presiune diferențială, un termostat de ulei cu temperatură controlată sau un circuit combinat de carcasă a filtrului. Verificați gradul uleiului, nivelul, filtrul și plauzibilitatea senzorului. Înregistrați presiunea uleiului și temperatura de intrare/ieșire a răcitorului de la pornirea la rece până la sarcina controlată. Un răcitor care rămâne inactiv termic după încălzirea specificată, în ciuda respingerii adecvate a căldurii și a cererii de debit verificate, poate indica o derivație blocată deschisă. Presiunea diferențială excesivă sau presiunea întârziată în aval cu ulei rece poate indica o restricție sau o ocolire care nu se deschide. Confirmați mișcarea supapei sau starea de trecere a carcasei înainte de a înlocui miezul.

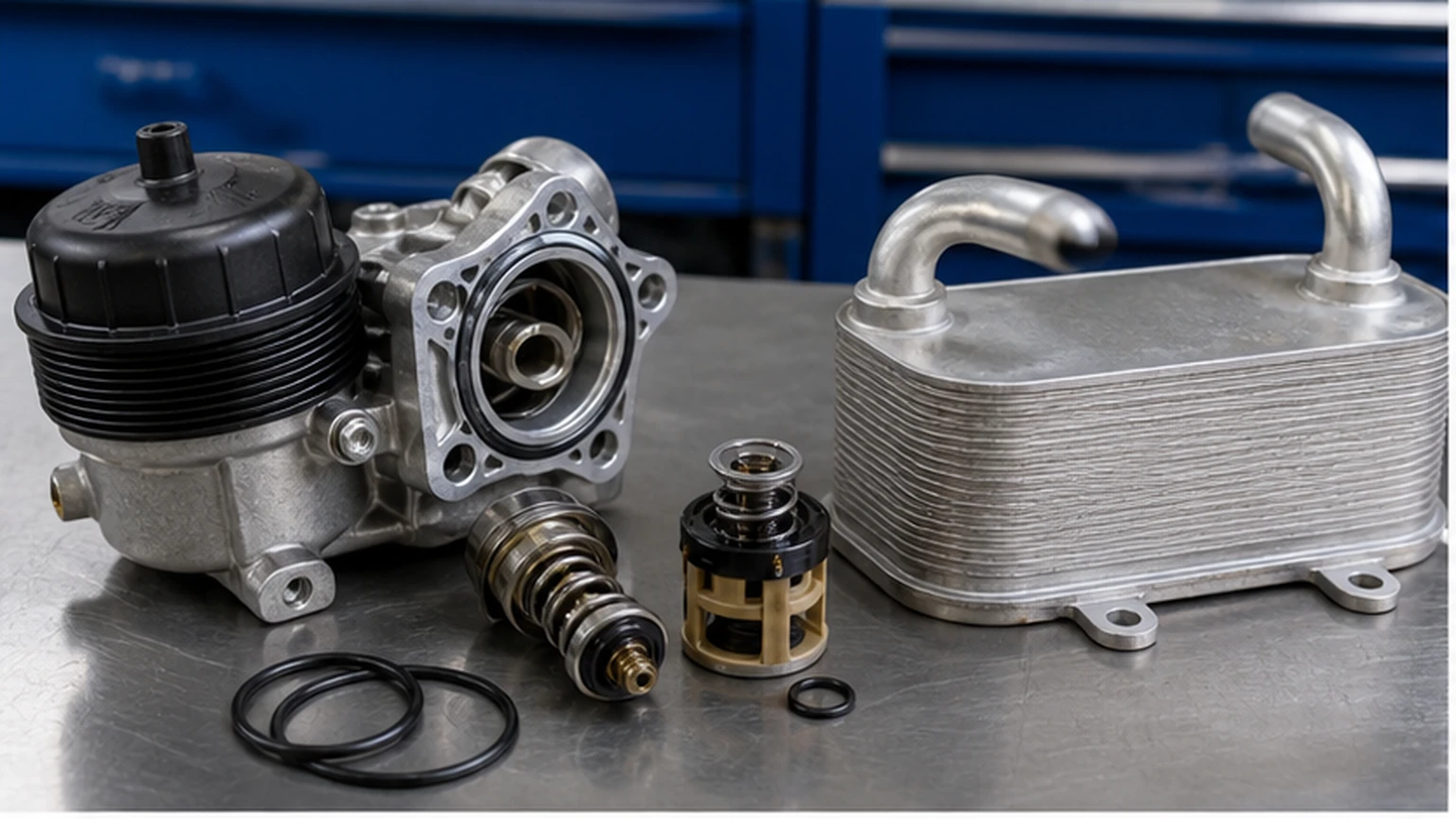

„Supapa de ocolire a răcitorului de ulei” nu este o piesă universală. Un design se deschide atunci când diferența de presiune între răcitor sau filtru devine mare. Un altul folosește un element de ceară sau un termostat pentru a direcționa uleiul rece în jurul răcitorului până se încălzește. Unele carcase de filtru combină funcții de reducere a presiunii, bypass filtru, anti-drenaj și funcții de control al răcitorului în pasajele adiacente. Identificarea greșită a supapei produce un test corect din punct de vedere tehnic, dar irelevant.
O supapă cu arc reacționează la diferența de presiune. Uleiul rece gros, debitul mare sau miezul restrâns măresc forța peste supapă. Deschiderea menține fluxul de alimentare chiar dacă puțin ulei evită răcitorul. Preîncărcarea arcului, starea scaunului și geometria trecerii determină comportamentul; o verificare vizuală nu poate stabili punctul de deschidere instalat.
Un element de ceară sau un actuator termic schimbă traseul pe măsură ce uleiul se încălzește. Scopul său nu este doar de a preveni supraîncălzirea. De asemenea, ajută lubrifiantul să atingă temperatura de funcționare și evită pierderile inutile de presiune pe partea rece. Un termostat lipit deschis de răcitor poate prelungi încălzirea; unul blocat în bypass poate reduce răcirea sub sarcină susținută.
Bypass-ul filtrului protejează alimentarea cu ulei atunci când filtrul creează restricții excesive. Poate împărtăși aceeași carcasă, dar răspunde la o limită de presiune diferită. Utilizați diagrama de flux și identificarea portului pentru motorul exact. Nu presupuneți că o supapă de lângă filtru controlează răcitorul.
Identificați funcțiile de bypass cu arc, termostatul ulei și filtru înainte de a alege o limită de testare.
Înregistrați dacă problema apare în timpul pornirii la rece, în timpul călătoriilor scurte urbane, al remorcării pe autostradă, al temperaturii ambientale ridicate, al funcționării prelungite în gol sau al funcționării echipamentelor cu sarcină mare. O întârziere a presiunii de pornire la rece este diferită de temperatura uleiului care urcă numai în timpul unei trepte. Captați turația motorului, sarcina, temperatura lichidului de răcire, temperatura uleiului, presiunea uleiului și starea mediului înconjurător cu reclamația.
Dovezile posibile includ temperatură ridicată a uleiului sub sarcină susținută, răspuns redus la temperatură într-un răcitor altfel curat și presiune normală în altă parte a sistemului de lubrifiere. Aceste semne nu sunt concludente: lichidul de răcire sau fluxul de aer slab, un miez subdimensionat, polarizarea senzorului și căldura excesivă a motorului pot crea același rezultat.
Uleiul rece poate produce o diferență mare de presiune de la intrare la ieșire, presiune întârziată în aval sau stres în carcasă atunci când este forțat printr-o cale restrictivă. Vâscozitatea greșită, un filtru blocat, un furtun prăbușit sau o restricție internă a miezului produce dovezi similare. Diagnosticați întregul traseu înainte de a atribui supapa.
Un termostat de ulei care direcționează uleiul rece prin răcitor poate întârzia încălzirea, dar temperatura ambientală scăzută, funcționarea ușoară, comportamentul termostatului lichidului de răcire și locația senzorului afectează, de asemenea, curba. Comparați datele repetabile cu specificațiile aplicației.
Confirmați nivelul uleiului, vâscozitatea și specificațiile exacte, intervalul de service, dovezile de contaminare și diluare a combustibilului. Inspectați numărul piesei filtrului, instalarea și starea de colaps sau bypass acolo unde este posibil în siguranță. Un filtru greșit poate modifica căderea de presiune și poate interfera cu supapele carcasei.
Validați datele de scanare sau citirile de măsurare în raport cu o referință adecvată și înțelegeți locația senzorului. Un senzor din amonte de răcitor nu va raporta aceeași temperatură ca unul din baia sau galeria principală. Polarizarea electrică poate crea o defecțiune termică aparentă fără nicio problemă de curgere.
Întrebați dacă carcasa, răcitorul, adaptorul de filtru, garnitura sau motorul au fost înlocuite recent. Orientarea incorectă a garniturii poate bloca sau conecta pasajele. Excesul de etanșant poate intra într-o galerie. O supapă transferată poate fi omisă sau instalată înapoi. Fotografiați conexiunile existente înainte de dezasamblare.
Multe răcitoare de ulei de motor sunt schimbătoare de căldură ulei-agent de răcire. Debitul pe partea de ulei poate fi corect, în timp ce calcarea pe partea lichidului de răcire, blocarea aerului sau circulația restricționată împiedică transferul de căldură. Altele sunt miezuri ulei-aer controlate de fluxul de aer extern și direcționarea furtunului. Identificați atât mass-media, cât și direcția acestora.
Uleiul în lichidul de răcire, lichidul de răcire în ulei sau infiltrațiile exterioare indică o problemă de etanșare, nu automat o defecțiune de bypass. Articolul lui Elecdura care compară un Scurgerea carcasei filtrului de ulei cu defecțiunea răcitorului de ulei abordează aceste limite de scurgere. Rezolvați problemele privind contaminarea și integritatea presiunii înainte de a efectua un test termic extins.
Pentru unitățile ulei-lichid de răcire, verificați nivelul lichidului de răcire, circulația și sistemul de răcire a motorului. Pentru unitățile ulei-aer, inspectați curățenia aripioarelor, conductele și fluxul de aer al ventilatorului. Un bypass poate direcționa corect uleiul printr-un răcitor care încă nu poate elimina căldura.

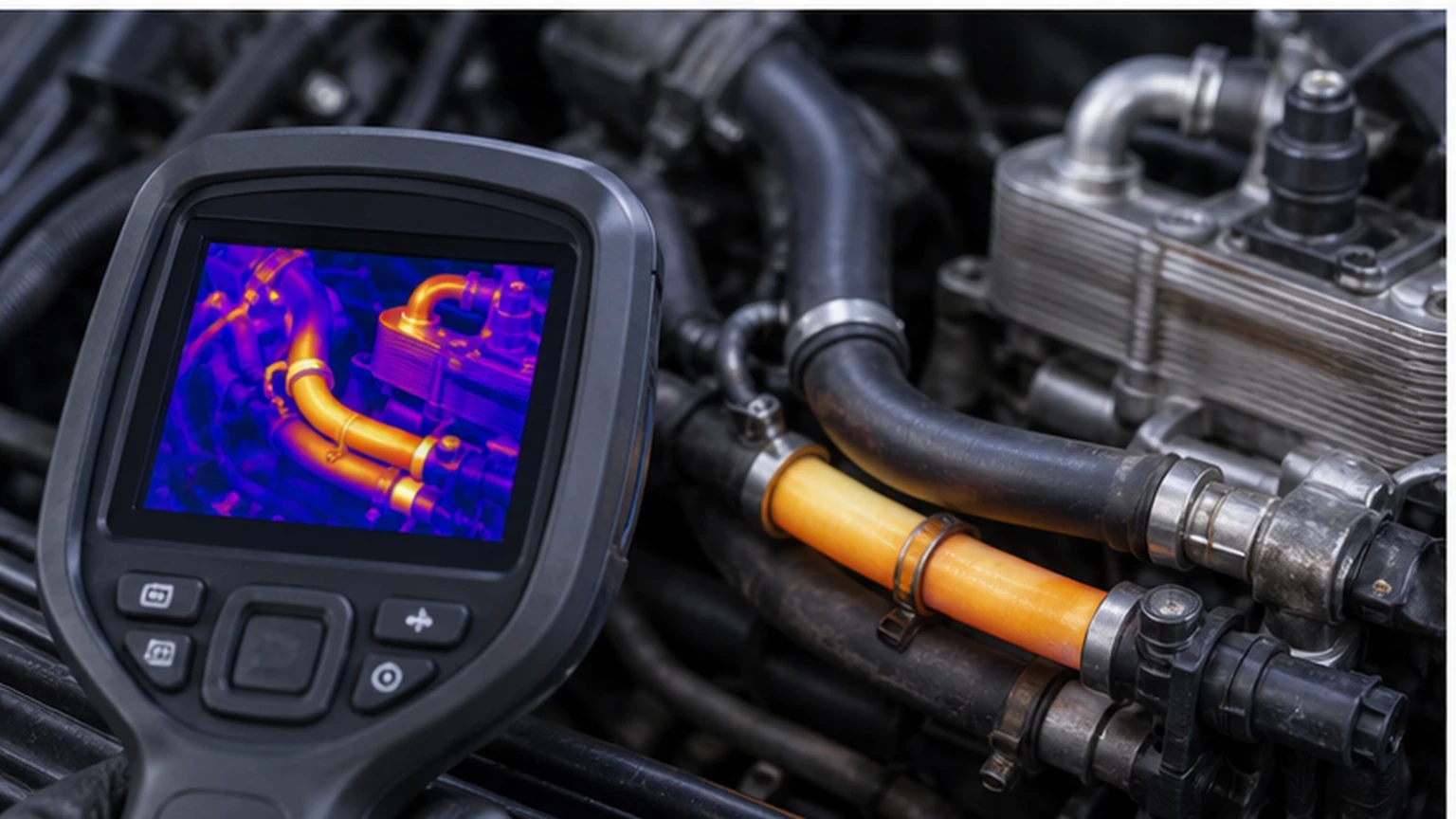

Atașați sonde de contact adecvate sau utilizați o metodă validată de temperatură de suprafață la intrarea și ieșirea răcitorului. Păstrați locația, pregătirea suprafeței și emisivitatea consistente. Înregistrați de la pornire la rece până la încălzire și o perioadă de încărcare controlată. Temperatura suprafeței este un indicator indirect; interpretați-l cu datele de presiune și de sistem.
Un profil de temperatură de intrare/ieșire aliniat în timp arată când răcitorul devine activ termic.
Un sistem controlat cu temperatură poate prezenta puțină activitate mai rece când este rece, urmată de o schimbare pe măsură ce termostatul începe să trimită uleiul prin miez. Tranziția poate fi graduală. Comparați curba cu datele de serviciu; nu utilizați temperatura de deschidere a termostatului de răcire ca specificație pentru supapa de ulei.
Supapa poate rămâne în bypass, răcitorul poate să nu aibă debit, ambele puncte de măsurare pot fi pe aceeași parte hidraulică sau respingerea căldurii poate fi absentă. Dacă admisia și ieșirea rămân la fel de reci în timp ce uleiul de motor este fierbinte, confirmați locația și debitul senzorului. Dacă ambele devin la fel de fierbinți, respingerea căldurii externe poate fi inadecvată.
Debitul de masă scăzut poate crea o diferență de temperatură locală pronunțată în timp ce înfometează circuitul din aval. Temperatura trebuie combinată cu dovezi legate de presiune și debit.

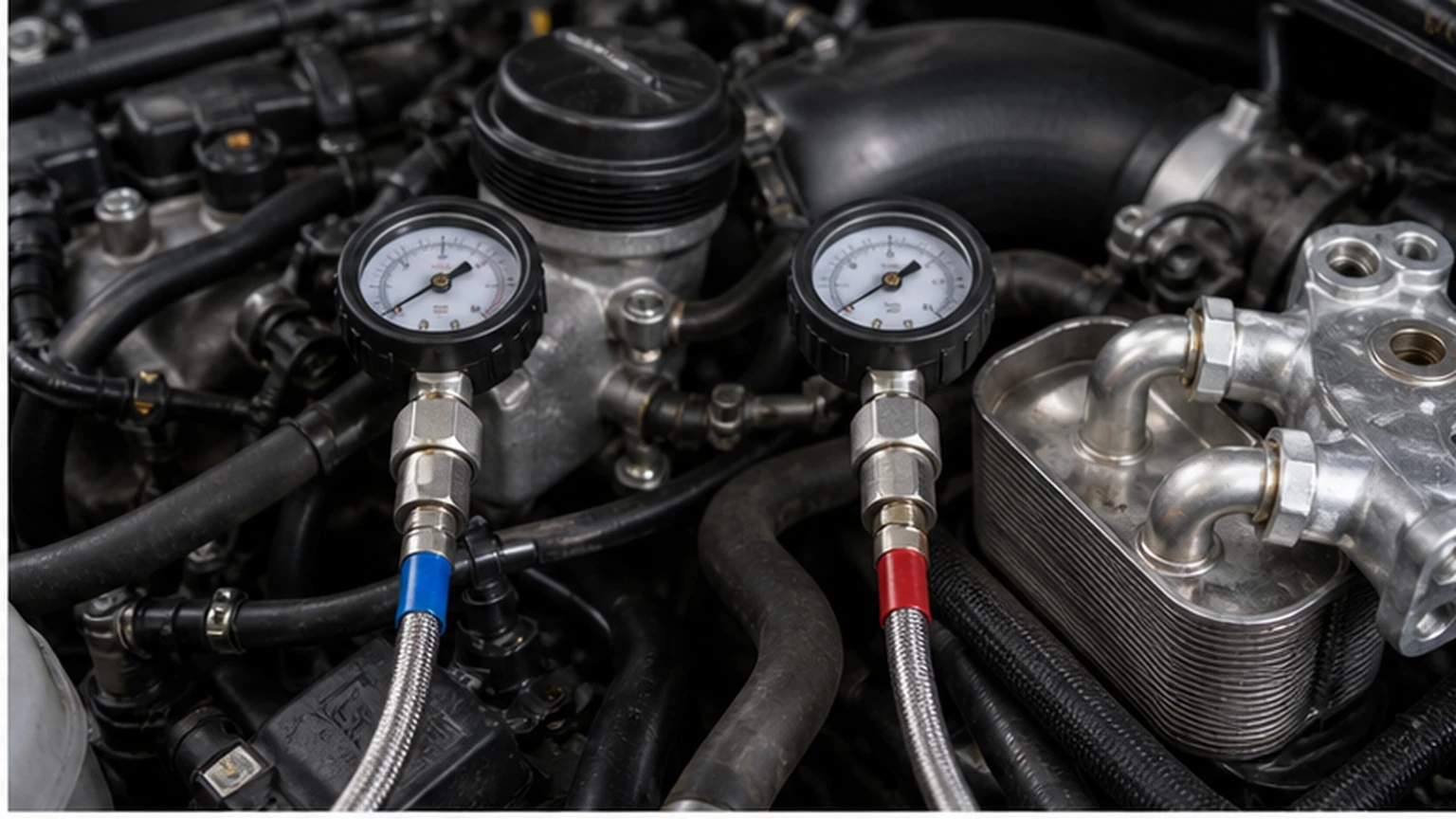

Utilizați porturi aprobate de service și canale de presiune nominală potrivite. Confirmați zero instrumentul și comparați ambele canale la o presiune comună înainte de instalare. Înregistrați intrarea și ieșirea simultan prin pornire la rece, funcționare la cald stabilizat și încărcare controlată. Asigurați furtunurile departe de componentele rotative și fierbinți.
Citirile de presiune sincronizate arată restricții în circuitul de răcire definit pe măsură ce vâscozitatea și debitul se modifică.
Uleiul rece creează în mod natural mai multă rezistență. Bypass-ul se poate deschide așa cum este proiectat pentru a proteja alimentarea. Judecați valoarea în funcție de temperatura uleiului, turația motorului și uleiul specificat. Un diferenţial ridicat de rece care scade în mod normal odată cu temperatura poate reprezenta mai degrabă o funcţionare corectă decât o defecţiune.
Un miez restricționat poate crește presiunea diferențială și poate comanda deschiderea unui bypass sănătos. Un bypass blocat-deschis poate reduce diferența de presiune pe miez, deoarece puțin ulei intră în el. Acesta este motivul pentru care diferența de presiune singură nu poate eticheta supapa. Combinați-l cu activarea temperaturii și, acolo unde este permis, inspecția supapelor sau testarea controlată pe banc.
Opriți imediat dacă presiunea părăsește intervalul de siguranță al producătorului, apar indicatoare de avertizare sau se dezvoltă scurgeri. Nu strângeți parțial un furtun de ulei și nu blocați un pasaj pentru a „demonstra” debitul. O restricție improvizată poate deteriora rulmenții, filtrele și garniturile.
Dezasamblați numai după ce testele externe justifică deschiderea circuitului. Notați orientarea supapei, arcul, elementul de reținere, pistonul, elementul de ceară, etanșările și curățarea pasajului. Căutați zgârieturi, lac, resturi, coroziune, arc spart, scaun deformat și un piston care se lipește prin cursa de lucru.
O supapă se poate mișca manual, dar deschisă la o presiune sau o temperatură greșită. Forța arcului se poate modifica, un element de ceară își poate pierde cursa, iar un orificiu uzat se poate scurge în interior. Utilizați dispozitivul specificat și datele de acceptare. Dacă nu există, evitați să inventați un prag dintr-o altă carcasă.
Unele supape sunt integrate într-un ansamblu carcasa filtrului de ulei . Un orificiu crestat, un element de fixare fisurat sau un scaun deteriorat pot necesita carcasa completă. Confirmați dacă garniturile și componentele supapelor sunt aprobate separat înainte de a oferi un kit de reparații.
O particulă mică poate ține un bypass de pe locul său. Păstrați scame, reziduuri abrazive și solvent departe de canale. Curățați numai cu metode compatibile și verificați dacă fiecare galerie este uscată și neobstrucționată înainte de asamblare.
Stare observată |
Posibilă interpretare by-pass |
Cauză concurentă de excludere |
|---|---|---|
Temperatura ridicată a uleiului sub sarcină |
Termostatul rămâne în bypass |
Lichid de răcire/debit de aer slab, miez subdimensionat, căldură motorului, polarizarea senzorului |
Diferență mare de presiune la rece |
Bypass-ul nu se deschide |
Vâscozitate greșită, filtru blocat, restricție de miez |
Încălzire lentă a uleiului |
Uleiul a trecut prin răcitor prea devreme |
Funcție ușoară, mediu rece, problemă cu termostatul lichidului de răcire |
Fără o împărțire mai rece a temperaturii |
Fără flux prin miez |
Poziție greșită a sondei sau lipsă de căldură |
Avertizare de presiune scăzută a uleiului |
Pierdere de rutare |
Pompă, joc lagăr, nivel, captare, senzor sau diluare |
Amestecare ulei/lichid de răcire |
Nu este în primul rând un simptom de bypass |
Răcitorul intern sau defecțiunea etanșării motorului |
O supapă întreținută separat este adecvată atunci când defecțiunea sa calibrată este dovedită și orificiul, scaunul și pasajele sale rămân în limitele specificațiilor. Utilizați arcul, pistonul, elementul de termostat și garniturile corecte. Un arc similar vizual nu este un înlocuitor de inginerie.
Scorurile, elementele de reținere crăpate, suprafețele de împerechere deformate sau un termostat integrat inaccesibil pot face ca reparația numai prin supapă să nu fie de încredere. Confirmați dacă Carcasa filtrului de ulei include senzori, capace, supape, răcitor și garnituri.
O ocolire blocată poate răspunde la un răcitor cu restricții cu adevărat. Inspectați contaminarea, căderea de presiune internă și performanța transferului de căldură. a lui Elecdura Categoria răcitorului de ulei de motor ar trebui utilizată după ce miezul - nu doar supapa de direcționare - nu a eșuat verificările dovezilor.
O supapă nouă se poate lipi din nou dacă rămân material de rulment, etanșant degradat, nămol sau resturi de filtru. Definiți domeniul de curățare și verificați sistemele de ulei și lichid de răcire înainte de a readuce motorul la sarcină.
Furnizați numărul OE, VIN sau seria mașinii, codul motorului, anul modelului, piața, puterea nominală și configurația emisiilor. Fotografiați carcasa completă, răcitorul, interfața filtrului, poziția supapei, conectorii, porturile și modelul de montare. Indicați dacă sistemul este ulei-lichid de răcire sau ulei-aer și ce componentă este solicitată.
O cotație ar trebui să precizeze dacă include pistonul de bypass, arcul, termostatul de ulei, capacul filtrului, senzorul de presiune sau temperatură, etanșările, miezul răcitorului și hardware-ul de montare. Două ansambluri pot împărtăși o siluetă de turnare, dar folosesc găurire internă diferită sau calibrare a supapei.
Înregistrați firul, diametrul, șiragul, unghiul și direcția curgerii. Pentru răcitoarele de ulei la distanță, includeți lungimea furtunului și fotografiile traseului. Nu potriviți o conexiune de ulei sub presiune după diametrul exterior aproximativ.
a lui Elecdura program de răcire ulei en-gros și Serviciul en-gros cu mai multe categorii poate sprijini solicitările de loturi atunci când limitele de aplicare și de asamblare sunt furnizate în mod clar.
Inspecția de primire ar trebui să verifice curățenia turnării, protecția trecerii, fețele de etanșare, filetele, geometria orificiului, reținerea supapei, dispozițiile senzorului și integritatea îmbinării răcitorului. Capaci porturile de ulei și lichid de răcire împotriva prafului și umezelii. Păstrați componentele supapei trasabile la lot și aplicare.
Comportarea supapei depinde de vâscozitatea fluidului, temperatură, viteza rampei și direcția. Este posibil ca un test de „pop” cu aer comprimat să nu reproducă funcționarea uleiului. Acordați asupra mediului de testare, condiționarea temperaturii, rampa de presiune, măsurarea scurgerilor și datele de acceptare înainte de compararea furnizorilor.
O supapă corectă într-o carcasă găurită greșit sau contaminat poate încă direcționa incorect uleiul. Testați prin eșantion calea completă acolo unde este fezabil și păstrați curbele brute de presiune/temperatură. Pentru litigiile de calitate, identificați eșantionul, lotul, dispozitivul de testare și starea de calibrare.
Piesele grele desfăcute nu ar trebui să lovească porturile senzorilor sau carcasele în transport. Elementele de fixare trebuie să rămână instalate și porturile acoperite. Evitați ambalarea uleiurilor sau inhibitorilor de coroziune care sunt incompatibile cu lubrifiantul și garniturile de motor.
Temperatura uleiului este afectată de circuitul de răcire a motorului. Verificați termostat lichid de racire motor, respingerea căldurii radiatorului și fluxul de aer al ventilatorului de răcire numai atunci când datele despre lichidul de răcire indică o defecțiune asociată. Înlocuirea acelor componente nu poate elibera o supapă de control a uleiului blocată mecanic.
În schimb, o scurgere externă de ulei în apropierea filtrului ar trebui să urmeze Diagnosticarea scurgerii carcasă-versus-răcitor , în timp ce amestecarea uleiului/lichidului de răcire necesită testarea integrității presiunii. Menținerea separată a intențiilor de căutare împiedică un articol de control de ocolire să devină o listă de simptome generică a răcitorului de ulei.
Dacă miezul nu reușește verificările de presiune sau de transfer de căldură, continuați prin gama de produse racitoare de ulei . Dacă orificiul, scaunul supapei sau pasajele integrate defectează, utilizați limita completă a carcasei filtrului . Dacă dovezile identifică în schimb supraîncălzire pe partea lichidului de răcire, reveniți la sistem de racire a motorului . Aceste legături reprezintă ramuri de diagnostic care se exclud reciproc, nu trei articole care ar trebui comandate automat împreună.
Unii folosesc un termostat de carcasă, alții un bypass de presiune, iar alții gestionează fluxul în altă parte. Confirmați diagrama aplicației.
Poziția senzorului, căldura motorului, debitul lichidului de răcire și eficiența miezului afectează și temperatura uleiului.
Verificați nivelul, vâscozitatea, diluarea, preluarea, pompa, jocul lagărului, filtrul și senzorul conform procedurii de service înainte de a condamna supapa.
Curățarea nu poate restabili un arc slab, un orificiu uzat, un scaun deteriorat sau un element de ceară defect.
Furnizați numărul OE, identitatea motorului sau a echipamentului, fotografiile carcasei și supapelor, dispunerea porturilor de ulei/lichid de răcire, dispozițiile pentru senzori și filtru, constatările testelor, piesele incluse necesare, cantitatea și cerințele de ambalare prin intermediul Pagina de întrebări tehnice Elecdura.
O diagnoză fiabilă de bypass a răcitorului de ulei urmărește circuitul de la uleiul rece la sarcina stabilizată. Stabilește tipul de supapă, confirmă vâscozitatea și starea filtrului, validează senzorii, înregistrează presiunea și temperatura sincronizate, verifică respingerea căldurii și inspectează supapa numai după ce dovezile sistemului definesc starea suspectată.
