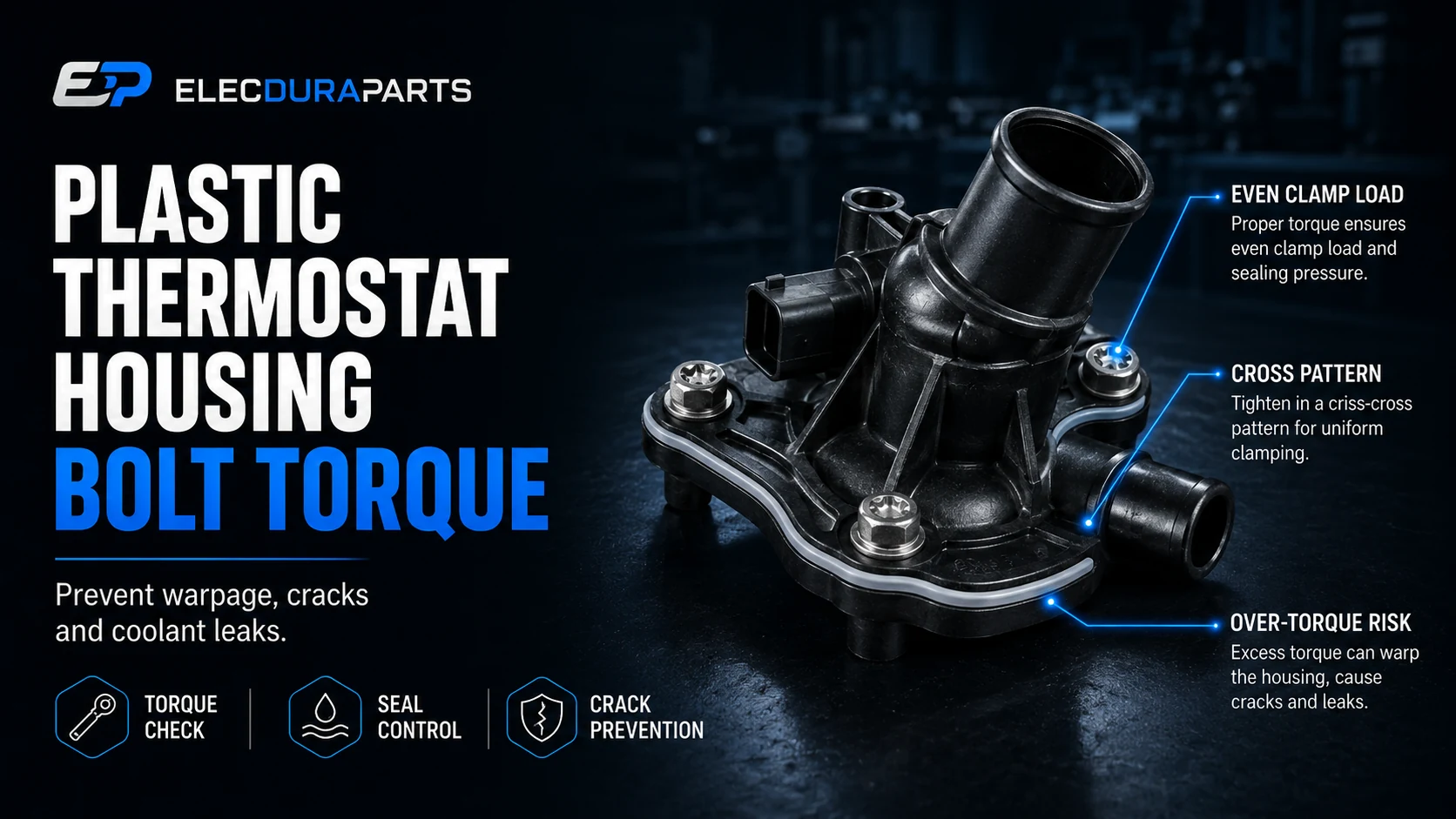

Cuplul șuruburilor carcasei termostatului din plastic: Preveniți deformarea flanșei și scurgerile de etanșare

Cuplul șuruburilor carcasei termostatului este o variabilă de etanșare structurală, nu doar un număr final pe o comandă de reparație. O carcasă din plastic trebuie să-și comprima garnitura sau inelul O suficient pentru a etanșa, în timp ce flanșa, turnurile de șuruburi și inserțiile metalice turnate rămân în limitele lor elastice și geometrice. Prea puțină sarcină a clemei poate permite scurgeri; sarcina excesivă sau neuniformă a clemei poate înclina flanșa, zdrobi etanșarea, trage o inserție, sparge un boț sau poate crea o scurgere după ciclul termic.

Nicio valoare universală a cuplului nu este sigură pentru fiecare carcasă de termostat. Diametrul dispozitivului de fixare, pasul filetului, materialul șuruburilor, lubrifierea, repararea filetului, designul carcasei, tipul de inserție, garnitura, suprafața de îmbinare și secvența de strângere afectează toate relația dintre cuplul cheii și sarcina reală a clemei. Specificația și secvența corectă trebuie să provină din informații de service valide pentru aplicația exactă.

Înainte de instalare, identificați ansamblul prin intermediul Elecdura's Intervalul termostatului lichidului de răcire al motorului , comparați fiecare punct de montare și caracteristică de etanșare și confirmați dacă limita de service este carcasa, inserția termostatului sau modul complet.

Răspuns rapid: controlați încărcarea clemei, geometria și secvența împreună

Utilizați elementele de fixare specificate, starea filetului, secvența de strângere, trecerile în etape și procedura finală de cuplu sau unghi. Așezați carcasa în mod natural înainte de strângere; șuruburile nu trebuie să tragă în poziție o flanșă nepotrivită. Inspectați mai întâi planeitatea, inserțiile, boșurile, filetele și etanșarea. Dacă oricare dintre aceste fundații este deteriorată, atingerea specificației cuplului nu dovedește că îmbinarea este fiabilă.

De ce cuplul este doar o măsurare indirectă

Cel mai mare cuplu aplicat este consumat de frecare

O cheie dinamometrică măsoară rezistența la rotație, în timp ce îmbinarea are nevoie de sarcină de strângere axială. Filetul și frecarea sub cap consumă o mare parte din cuplul aplicat. Uleiul, lichidul de răcire, coroziunea, dispozitivul de blocare a filetului, placarea nouă sau o față murdară a șaibei pot, prin urmare, să modifice sarcina clemei la același cuplu indicat.

Specificațiile uscate și lubrifiate nu sunt interschimbabile

Nu lubrifiați un șurub decât dacă procedura o cere. Aplicarea uleiului la un cuplu specificat pentru filete uscate poate produce preîncărcare excesivă. Dimpotrivă, firele uscate corodate pot atinge valoarea cuplului înainte de a se dezvolta o sarcină adecvată a clemei.

Plasticul modifică distribuția sarcinii

Flanșele metalice răspândesc de obicei sarcina diferit față de polimerul umplut cu sticlă. Plasticul se poate deforma local sub o șaibă sau în jurul unui boț turnat, mai ales când este fierbinte. Designul poate folosi mâneci sau inserții pentru a controla compresia, dar aceste caracteristici trebuie să fie prezente și așezate corect.

Examinați configurația ansamblului termostatului înainte de a aplica o procedură dintr-o carcasă de aluminiu similară vizual.

Cum se distorsionează carcasele din plastic

Strângerea neuniformă îndoaie flanșa

Strângerea completă a unui colț în timp ce altele rămân slăbite poate înclina carcasa și poate concentra compresia garniturii. Marginea opusă poate rămâne deschisă sau flanșa se poate conforma temporar, apoi se relaxează într-o formă înclinată. Un model încrucișat specificat sau o secvență progresivă distribuie sarcina pe post de etanșare.

Mai multe șuruburi nu împiedică automat deformarea

O flanșă lungă cu multe elemente de fixare poate încă ondula între puncte atunci când secvența este necontrolată. Distanța între șuruburi, designul nervurilor și rigiditatea suprafeței de îmbinare determină modul în care se deplasează sarcina.

Fluajul polimerului reduce sarcina clemei în timp

În condiții de stres și temperatură susținute, polimerul se poate deforma lent. Acesta este un înfiorător. Îmbinarea poate trece imediat un test de presiune, dar poate pierde sarcina de prindere după încălzirea repetată. Materialul carcasei, secțiunea peretelui, designul inserției și recuperarea garniturii sunt selectate pentru a gestiona acest comportament; un cuplu suplimentar nu este un remediu universal.

Expansiunea termică poate deschide o etanșare marginală

Carcasa din plastic, chiulasa din aluminiu, elementele de fixare din otel si garnitura din elastomer se extind diferit. O flanșă deja deformată în timpul asamblarii poate avea scurgeri numai când este fierbinte sau în timpul răcirii. Înregistrați timpul de scurgere în loc să presupuneți că o nouă garnitură este defectă.

Inspectați piesa de schimb înainte de instalare

Verificați identitatea completă a piesei

Potriviți numărul OE, motorul, data producției, materialul carcasei, porturile pentru furtunuri, locațiile senzorilor, tipul termostatului, profilul de etanșare, modelul șuruburilor și componentele incluse. O piesă care împărtășește modelul șuruburilor poate avea în continuare diferite decalaje ale flanșei sau pasaje de lichid de răcire.

Verificați deformarea ambalajului și depozitării

Carcasele lungi din plastic se pot distorsiona dacă sunt depozitate sub sarcină sau ambalate cu un port care susține produsul. Inspectați piesa dezinstalată pe puncte de referință definite. Nu forțați-l plat și apoi declarați-l acceptabil.

Inspectați flanșa și canelura de etanșare

Căutați fulgere de turnare, spărturi, chiuvetă, fisuri, urme de ejector ridicate, contaminare și caneluri deteriorate ale inelelor O. Folosiți verificări adecvate de reglaj sau de fixare numai în funcție de desenul piesei sau de criteriile convenite. Nu există un spațiu universal admisibil pentru flanșă.

Inspectați inserțiile și manșoanele șuruburilor

Inserțiile metalice trebuie să fie poziționate corect, sigure și fără deteriorarea filetului. O inserție mândră poate opri flanșa să se așeze; o inserție încasată sau liberă poate permite strivirea locală. Comparați toate pozițiile și fotografiați anomaliile înainte de asamblare.

Pentru aplicare și coordonare incoming-calitate, Elecdura's Asistența pentru aprovizionarea pieței de schimb poate păstra dovezile dimensionale legate de numărul de piesă corect.

Pregătiți suprafața de împerechere fără a o deteriora

Îndepărtați reziduurile cu o metodă aprobată

Materialul vechi de garnitură, coroziunea, materialul de etanșare și murdăria împiedică contactul uniform. Curăţaţi suprafaţa de îmbinare fără a tăia aluminiul, introducerea materialului abraziv în circuitul de răcire sau rotunjirea marginilor de etanşare. Protejați pasajele deschise.

Putere abrazive pot modifica planeitatea

Discurile agresive îndepărtează materialul de bază și pot crea zone joase, lăsând în același timp o suprafață luminoasă vizual. Curățenia și geometria sunt condiții diferite. Urmați metoda de pregătire a suprafeței a producătorului de motoare.

Verificați suprafața din partea motorului

Un nou Ansamblul carcasei termostatului nu poate etanșa o chiulasă sau o față blocată deteriorate, corodate sau deformate prin utilizarea unui cuplu mai mare. Inspectați gropile pe traseul de etanșare, firele trase, găurile reparate, deteriorarea anterioară a levierului și bavurile ridicate.

Țineți lichidele departe de orificiile oarbe ale șuruburilor

Lichidul de răcire sau uleiul prins într-o gaură oarbă poate crea rezistență hidraulică sau crăpare atunci când șurubul intră. Curățați și uscați conform specificațiilor, măsurați adâncimea efectivă acolo unde este necesar și nu utilizați niciodată șurubul ca instrument de curățare.

Verificați elementele de fixare înainte de strângere

Se potrivește lungimea, umărul și pasul firului

Un șurub care este puțin prea lung poate ajunge jos înainte ca flanșa să fie prinsă. Un șurub mai scurt poate cupla prea puține fire. Lungimea umărului și geometria șaibei determină, de asemenea, dacă forța acționează asupra unei inserții sau direct asupra plasticului.

Elementele de fixare mixte pot produce încărcături de prindere mixte

Șuruburile din diferite locații pot arăta identice. Organizați-le în timpul îndepărtarii și comparați lungimea, marcarea capului, șaiba captivă și firul. Nu înlocuiți unul cu un dispozitiv de fixare generic doar pentru că se înșurubează în orificiu.

Inspectați filetele mame

Firele trebuie să fie curate și capabile să suporte sarcina specificată. Filetarea încrucișată, coroziunea, etanșantul vechi și reparațiile filetelor deteriorate schimbă frecarea și angajarea. Orice reparație trebuie să urmeze metoda aprobată de producătorul motorului.

Determinați dacă șuruburile sunt reutilizabile

Unele aplicații folosesc elemente de fixare cu cuplu la curgere, pre-acoperite sau de etanșare; altele permit reutilizarea dacă sunt inspectate. Informațiile de serviciu decid. Un șurub care atinge un cuplu familiar nu dovedește starea corectă.

Instalați corect garnitura

Identificați garnitura, garnitura turnată sau arhitectura inelelor O

O garnitură plată necesită o comprimare uniformă a suprafeței. Un inel O etanșează prin presare controlată în interiorul unei caneluri dimensionate corect. Un sigiliu de transport turnat poate avea urechi sau buze asimetrice. Fiecare necesită o verificare diferită a locurilor.

Etanșantul nu este un înlocuitor pentru sigiliul specificat

Un etanșant suplimentar poate lubrifia un inel O din canelura sa, poate modifica grosimea clemei, poate întări în interiorul pasajului de răcire sau poate face dificilă îndepărtarea ulterioară. Aplicați numai produsul, cantitatea și locațiile solicitate în mod special.

Preveniți rularea sau ciupirea sigiliului

Verificați dacă etanșarea rămâne complet în interiorul canelurii sale în timp ce carcasa se apropie de fața de îmbinare. Poate fi specificat un ajutor ușor de asamblare aprobat; un lubrifiant nepotrivit poate umfla elastomerul sau poate modifica frecarea.

Asezati carcasa inainte de a aplica cuplul final

Carcasa ar trebui să se întâlnească cu suprafața în mod natural

Aliniați termostatul, caracteristicile de bypass, furtunurile, cablarea și diblurile de localizare. Porniți fiecare dispozitiv de fixare manual pentru o fixare suficientă a firului. Dacă sunt necesare șuruburi pentru a închide un spațiu mare, opriți-vă și găsiți interferența.

Verificați distanța dintre termostatul și senzorul

Un deplasat inserția de termostat , etanșarea greșită, inserția mândră sau conectorul prins sub flanșă pot ține carcasa de pe suprafață. Strângerea prin această obstrucție poate crăpa carcasa.

Nu preîncărcați furtunurile în timpul asamblarii

Furtunurile rigide sau direcționate greșit pot trage un gât de plastic în lateral în timp ce flanșa este strânsă. Sprijiniți și aliniați conductele conectate conform procedurii vehiculului. Sarcina continuă a furtunului poate contribui la fisurarea întârziată.

Utilizați secvența de strângere specificată

Strâns în etape

Aduceți mai întâi toate elementele de fixare în contact, apoi utilizați trecerile progresive și modelul specificat. Scopul este de a comprima uniform etanșarea și de a lăsa flanșa să se aseze fără a concentra sarcina într-un punct.

Nu inventați un model încrucișat atunci când este specificată o comandă

Unele carcase neregulate folosesc o secvență numerotată bazată pe structură și traseul de etanșare. Urmați acea secvență. Sfatul generic nu poate înlocui procedura de aplicare.

Utilizați o unealtă de cuplu calibrată adecvată

Carcasele din plastic cu cuplu redus necesită o cheie al cărei interval de funcționare și rezoluție se potrivesc specificațiilor. O cheie mare aproape de partea inferioară a intervalului său poate oferi un control slab. Aplicați forța ușor la mâner și opriți-vă în punctul indicat.

Înregistrați starea de asamblare

Pentru garantie sau Lucru pe lot cu ridicata , înregistrarea identificării instrumentului, starea calibrării, procedura cuplului/unghiului, starea elementelor de fixare, instrucțiuni de lubrifiere, secvență și tehnician. O valoare finală a cuplului fără aceste condiții este o dovadă incompletă a procesului.

Modele comune de defecțiuni legate de cuplu

Boss crapat imediat după instalare

Investigați lungimea greșită a șuruburilor, fundul, lichidul prins, filetarea încrucișată, alinierea greșită a carcasei, gama incorectă a sculelor și daunele preexistente ale transportului. Nu etichetați automat modelul defect.

Originea fracturii contează

O fisură care începe la contactul șurub-scaun poate sugera suprasarcină locală; o fisură care începe la un gol de turnare sau un semn de impact susține o altă cale. Poate fi necesară examinarea de laborator pentru atribuirea definitivă.

Scurgerea după primele cicluri de căldură

Verificați arcul flanșei, amprenta garniturii, relaxarea polimerului, inserția liberă, suprafața pe partea motorului și sarcina furtunului. Nu restrângeți automat decât dacă procedura de service o cere în mod explicit; strângerea suplimentară poate agrava distorsiunea.

Scurgerea persistă după mai multe garnituri

Înlocuirea repetată a garniturii ar trebui să declanșeze investigarea geometriei și a sarcinii clemei. Examinați ambele suprafețe de etanșare, cuplarea elementelor de fixare, manșoanele șuruburilor, locația termostatului și sursa de presiune. O scurgere de combustie poate crește, de asemenea, presiunea sistemului de răcire dincolo de sarcina prevăzută a etanșării.

Distingeți eroarea de asamblare de o carcasă defectă

Păstrați îmbinarea înainte de demontare

Fotografiați locația scurgerilor, pozițiile șuruburilor, sarcinile furtunurilor și alinierea carcasei. Marcați elementele de fixare și înregistrați cuplul de îndepărtare numai dacă investigația aprobată îl folosește; Cuplul de rupere nu este egal cu cuplul de instalare original.

Citiți amprenta sigiliului

Compresia uniformă permite o așezare uniformă. O secțiune ciupită, extrudată, uscată sau ușor contactată poate identifica nealinierea, problemele cu șanțurile sau pierderea locală a clemei. Interpretați etanșarea împreună cu flanșa și evidența suprafeței de îmbinare.

Comparați mostre din aceeași parte

Pentru analiza calității furnizorului , comparați dimensiunile, înălțimea insertului, planeitatea și caracteristicile de turnare cu unități neutilizate din același număr de piesă și lot. O carcasă diferită vizual de o altă aplicație nu este un control valid.

Folosește-l pe Elecdura Bibliotecă de resurse tehnice pentru subiecte separate despre termostat, flux de lichid de răcire și fisuri ale carcasei, menținând, în același timp, această pagină concentrată pe distorsiunea sarcinii clemei.

Testați presiunea și verificați reparația

Testați numai în cadrul procedurii aprobate pentru sistemul de răcire

Un test de presiune controlată poate dezvălui scurgeri fără a supraîncălzi motorul. Utilizați presiunea echivalentă în capac specificată, adaptorul adecvat și timpul. Nu depășiți niciodată valoarea nominală a sistemului pentru a compensa o scurgere lentă; legate Îndrumarea testului sistemului de răcire rămâne subordonată datelor de service ale vehiculului.

Etanșarea la rece nu dovedește durabilitatea la cald

După verificarea la rece, verificați sub încălzire și răcire controlată în timp ce monitorizați temperatura, presiunea și locația scurgerilor. Țineți departe de lichidul de răcire fierbinte și de componentele în mișcare.

Verificați din nou nivelul după răcirea completă

Sângerarea poate modifica nivelul rezervorului. Urmați procedura de umplere și aerisire specificată, verificați dacă există aer blocat și verificați funcționarea încălzitorului și a termostatului. Nu confundați o scădere a nivelului cauzată de purjarea aerului cu o scurgere exterioară a carcasei fără dovezi.

Potrivirea înlocuirii și controlul calității la vânzare cu ridicata

Informații necesare pentru potrivirea locuințelor

Furnizați numărul OE, vehiculul, data producției, codul motorului, eticheta carcasei, materialul, direcțiile și diametrele orificiilor furtunului, conectorii senzorului și încălzitorului, configurația termostatului , dimensiunile flanșei, modelul șuruburilor, manșoanele de fixare, profilul de etanșare și cantitatea necesară.

Montarea fotografiilor necesită o scară și o orientare

Trimiteți vederi complete față/spate, față de etanșare pe partea motorului, profil lateral, inserați prim-planuri și direcțiile portului etichetate. Fotografiile numai în perspectivă pot ascunde decalajul flanșei.

Verificările primite ar trebui să protejeze structura de etanșare

Inspectați suportul ambalajului, planeitatea flanșei în raport cu criteriile convenite, securitatea inserției, protecția porturilor, includerea sigiliului, marcarea pieselor și starea conectorului. Depozitați carcasele lungi fără sarcini de îndoire. a lui Elecdura program de piese en-gros și Asistența calității pieței de schimb poate coordona eșantionarea și trasabilitatea.

Întrebări frecvente despre cuplul carcasei termostatului din plastic

Care este cuplul corect al șuruburilor carcasei termostatului?

Utilizați specificația exactă a aplicației

Nu există o valoare universală de încredere. Obțineți procedura de service pentru vehicul sau motor și confirmați elementul de fixare, starea filetului, lubrifierea, secvența și dacă este necesară o treaptă de unghi.

Pot să mai strâng puțin șurubul care curge?

Nu fără a diagnostica articulația

Un cuplu suplimentar poate zdrobi garnitura, distorsiona flanșa sau poate trage o inserție. Inspectați mai întâi locația scurgerilor, geometria, elementele de fixare și starea suprafeței.

Șuruburile din plastic ale carcasei termostatului trebuie strânse după încălzire?

Doar dacă procedura de service o cere

Multe îmbinări sunt proiectate pentru un singur ansamblu controlat și nu specifică cuplu. Cuplul neplanificat poate crește preîncărcarea după schimbarea materialului și a garniturii.

O carcasă nouă poate fi deformată?

Da, dar măsurați pe baza unor criterii valide

Turnarea, ambalarea sau depozitarea pot influența geometria. Sprijiniți corect unitatea și comparați cu desenul sau referința aprobată la aceeași piesă; nu inventați o limită universală a decalajului.

Ce trebuie depus pentru o ofertă de locuințe?

Trimiteți dovezi de sigilare, port și aplicație

Furnizați numărul OE, motorul, data producției, etichetele carcasei, fotografiile feței de etanșare și portului, modelul șuruburilor, inserțiile, configurația termostatului și a senzorului, dimensiunile, cerințele și cantitatea de etanșare incluse.

Construiți o îmbinare fără scurgeri fără a supraîncărca plasticul

O îmbinare fiabilă a carcasei termostatului din plastic începe cu identitatea corectă a pieselor, suprafețe de îmbinare plane și curate, inserții intacte, elemente de fixare corecte și o etanșare așezată corespunzător. Secvența specificată și procesul de cuplu calibrat distribuie apoi sarcina clemei. Cuplul nu poate compensa interferența, filetele deteriorate, o flanșă înclinată sau carcasa greșită.
