Пластиковый корпус термостата треснул: признаки утечки охлаждающей жидкости и проверка замены

Треснувший пластиковый корпус термостата может начаться со слабого запаха охлаждающей жидкости, предупреждения о низком уровне охлаждающей жидкости или небольшого коркового пятна возле двигателя, а затем стать жалобой на перегрев после увеличения утечки. Для ремонтных сетей и дистрибьюторов запчастей важным вопросом является не только то, открывается ли термостат. Сам корпус может быть деформирован, подвергнут тепловому старению, иметь трещины вокруг горловины шланга, протекать на поверхности прокладки или поврежден из-за чрезмерно затянутых болтов. Если покупатель отправляет только вставку термостата, когда мастерской требуется полная сборка корпуса, та же самая утечка охлаждающей жидкости может вернуться после установки.

В этой статье объясняется, как диагностировать и найти пластиковые корпуса термостатов, если признаки утечки охлаждающей жидкости указывают на область корпуса. Оно написано для импортеров, дистрибьюторов, ремонтных сетей и покупателей автозапчастей, которым необходимо сократить количество ошибочных заказов и гарантийных споров. Elecdura может поддержать поиск поставщиков через термостат охлаждающей жидкости двигателя, детали охлаждения двигателя, программы радиаторов и компонентов системы охлаждения, когда покупатель предоставляет номера оригинального оборудования, фотографии корпуса, сведения о разъемах, доказательства утечек и данные о применении.

Быстрый ответ

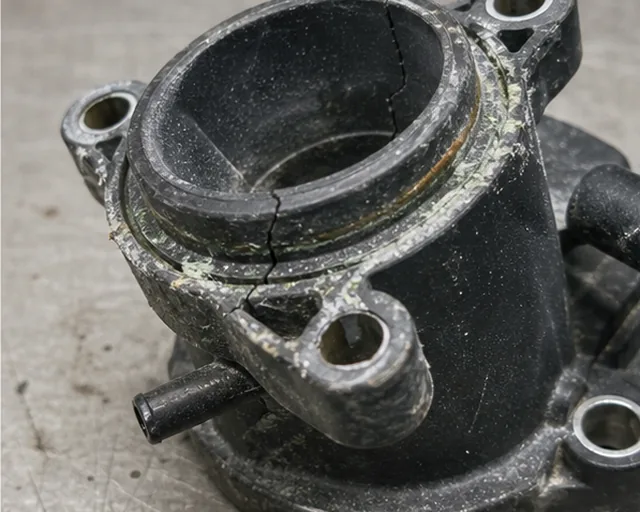

Треснувший пластиковый корпус термостата с остатками охлаждающей жидкости вокруг фланца прокладки.

Если охлаждающая жидкость появляется вокруг пластикового корпуса термостата, проверьте самую высокую точку влажности, очистите это место, проверьте систему охлаждения под давлением в холодном состоянии и сравните старый корпус перед заказом. Ищите микротрещины, засохшие остатки охлаждающей жидкости, мокрые швы прокладок, хрупкие шейки шлангов, деформированные фланцы, поврежденные втулки болтов, сорванные выпускные клапаны и утечки в портах датчиков. Вставка термостата не исправит треснувший корпус. Корпус в сборе не решит проблему перегрева, если воздух остается в ловушке, радиатор заблокирован, водяной насос слабый или установлен термостат неправильной температуры.

Самый безопасный пакет заказа включает фотографии старых деталей со всех сторон, номер оригинального оборудования, код двигателя, виды разъемов и датчиков, количество портов для шлангов, тип прокладки, температуру открытия, фотографии утечек и состояние ремонта. Если деталь пластиковая и старая, избегайте повторного использования хрупких ниппелей, старых уплотнительных колец или деформированных крышек. Если корпус интегрирован с термостатом, датчиком, выпуском воды, фланцем охлаждающей жидкости или водяным насосом, подтвердите объем, прежде чем предлагать цену.

Почему трескается пластиковый корпус термостата

Пластиковые корпуса термостатов выходят из строя, потому что они находятся в горячей, находящейся под давлением и вибрирующей системе охлаждения. Каждый тепловой цикл расширяет и сжимает материал. Со временем пластик может стать хрупким, особенно вокруг тонких участков, выпускных отверстий для шлангов, выступов болтов, отверстий для датчиков и канавок для прокладок. Химический состав охлаждающей жидкости, предыдущий перегрев, загрязнение масла, некачественные запасные части и неоднократное обслуживание шлангов могут ускорить выход из строя. Поначалу корпус может не сильно сломаться. Он может просачиваться через микротрещину, которая открывается только при нагревании или под давлением.

Трещины часто появляются вблизи точек напряжения. Шланги шлангов могут побелеть или иметь тонкую линию, прежде чем они сломаются. Отверстия для болтов могут деформироваться, если корпус был затянут слишком сильно. Поверхности прокладок могут деформироваться из-за нагрева или неравномерного момента затяжки. Прокачные винты могут сорвать или заклинить. Порты датчика могут протекать, если уплотнительное кольцо затвердеет или пластик вокруг отверстия расширится. Покупатель, который просит только «термостат», может упустить фактическую неисправную деталь.

Признаки утечки до того, как неисправность станет очевидной

Ранние утечки из корпуса термостата часто оставляют следы еще до появления лужи. Водитель может заметить сладкий запах охлаждающей жидкости после остановки, периодические предупреждения о низком уровне охлаждающей жидкости, засохшую розовую, оранжевую, синюю, зеленую или белую корку вокруг корпуса или остатки охлаждающей жидкости, стекающие по блоку цилиндров. В некоторых двигателях вытекшая охлаждающая жидкость испаряется на горячих поверхностях, прежде чем достигнет земли. Это может сделать проблему похожей на загадочную потерю охлаждающей жидкости.

Ремонтные мастерские должны осматривать корпус при холодном двигателе и хорошем освещении. Сначала очистите место, если старые остатки скрывают источник. Затем повторите проверку после прогрева или испытания под давлением. След утечки следует проследить до самой высокой влажной точки. Охлаждающая жидкость может перемещаться по шлангам, кронштейнам проводки, впускным каналам или отливкам двигателя, прежде чем стечь вниз. Лужа под двигателем не доказывает, что источником является корпус; верхняя часть мокрой дорожки важнее.

Испытание под давлением и визуальное подтверждение

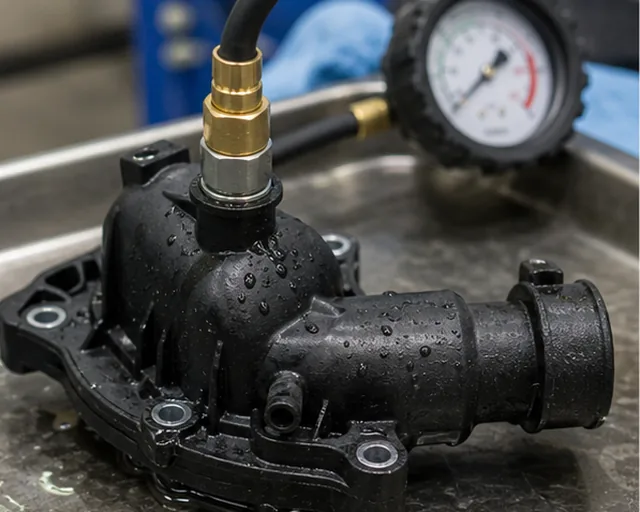

Проверка давления пластикового корпуса термостата перед заменой, показывающая места утечек.

Проверка давления системы охлаждения — одна из наиболее полезных проверок при подозрении на утечку в корпусе. При холодном двигателе техник создает в системе давление, указанное в крышке автомобиля, и наблюдает за корпусом термостата, шейками шлангов, поверхностью прокладки, портами датчиков и близлежащими фитингами. Микротрещина, высыхающая при горячей эксплуатации, может начать просачиваться под статическим давлением. Утечка из прокладки может проявляться в виде мокрой линии вокруг монтажной поверхности.

Тест не следует использовать вслепую. Не допускайте чрезмерного давления в системе. Не снимайте крышки на горячем двигателе. Если система теряет давление, но корпус остается сухим, осмотрите близлежащие компоненты, такие как соединения верхних шлангов радиатора, перепускные шланги охлаждающей жидкости, область водяного насоса, швы бачка радиатора, шланги отопителя, фитинги впускного перепускного клапана и фланцы охлаждающей жидкости. Покупатель должен запросить фотографии результатов испытаний под давлением, прежде чем утверждать гарантию или повторную замену.

Вставка термостата, корпус, фланец охлаждающей жидкости или сборка в сборе?

В современных системах охлаждения используется несколько похожих деталей вокруг термостата. Вставка термостата представляет собой терморегулирующий клапан. Корпус термостата удерживает термостат и соединяет каналы охлаждающей жидкости. Фланец охлаждающей жидкости или выпускное отверстие для воды могут направлять охлаждающую жидкость к шлангам, датчикам, радиатору, контуру обогревателя или расширительному бачку. Некоторые сборки включают термостат, корпус, датчик, прокладку, выходы шлангов, выпускной клапан, а иногда и термостат с электронным управлением или интерфейс водяного насоса.

Заказ неправильного объёма приводит к повторению работы. Если старый пластиковый корпус треснул, вставка термостата некомплектная. Если вставка застряла в открытом положении, но корпус цел, полная сборка может оказаться ненужной. Если порт датчика протекает, покупателю может потребоваться уплотнительное кольцо, датчик или корпус в зависимости от конструкции. Если на некоторых европейских двигателях корпус интегрирован с водяным насосом, можно заказать модуль большего размера, а не простую крышку. Фотография старой детали — самый быстрый способ избежать этой ошибки.

Поверхность прокладки и риск затяжки болтов

Многие новые корпуса термостатов протекают, потому что при установке было повреждено уплотнение. Пластиковые корпуса требуют чистых сопрягаемых поверхностей, правильного размещения прокладок и правильного момента затяжки болтов. Старый материал прокладки, коррозия, комки герметика, поцарапанный алюминий, деформированный пластик или неравномерная затяжка могут стать причиной утечки. Чрезмерная затяжка может привести к растрескиванию нового корпуса или деформации фланца. Недостаточная затяжка может привести к недостаточному сжатию прокладки. Ударные инструменты не следует использовать для окончательной затяжки пластиковых корпусов.

У покупателей и гарантийных специалистов спросите, была ли очищена сопрягаемая поверхность, использовалось ли правильное уплотнение, указан ли герметик в процедуре обслуживания и равномерно ли затянуты болты. Если новый корпус дает течь сразу же на поверхности прокладки, не предполагайте, что деталь неисправна, не проверив доказательства установки. Если корпус корпуса треснул в месте выступа болта, проверьте, не следует ли трещина линии напряжения, вызванного чрезмерным крутящим моментом.

Проверка датчика, выпускного отверстия и шлангового порта

Пластиковые корпуса часто включают в себя не только термостат. Датчик температуры охлаждающей жидкости может быть закреплен или вкручен в корпус. Выпускной клапан может находиться в самой высокой точке для удаления захваченного воздуха. Несколько портов для шлангов могут подключаться к контурам радиатора, обогревателя, расширительного бачка, байпаса или маслоохладителя. Маленькие пластиковые ниппели могут стать хрупкими и сломаться во время снятия шланга. Отсутствие зажима, неправильная глубина датчика или поврежденное уплотнительное кольцо могут привести к утечке, даже если корпус корпуса новый.

Перед заказом сравните тип разъема, положение датчика, количество портов для шланга, небольшой угол ниппеля, канавки для зажимов и конструкцию прокачного винта. Если в старом корпусе сломан небольшой порт, проверьте, нужен ли заказчику весь узел, а не колпачок или вставка. Если выпускной клапан снят или заклинил, удаление воздуха после установки может быть затруднено, и может потребоваться замена всего корпуса. Эти мелкие детали решают, можно ли выполнить ремонт за одно посещение.

Прокачка системы охлаждения после замены

Замена корпуса не завершена, если болты затянуты. Воздух, попавший в систему охлаждения, может стать причиной жалоб на работу обогревателя, перепадов температуры, локального перегрева и ложных симптомов неисправности термостата. Некоторые двигатели имеют штуцер для прокачки на корпусе. Другие требуют вакуумного заполнения, активации насоса с помощью диагностического прибора, прокачки контура нагревателя или определенной последовательности прогрева. Если воздух из системы прокачан неправильно, новая деталь может быть виновата в старой проблеме с воздушным карманом.

Для ремонтных сетей в рабочем задании должен быть указан тип охлаждающей жидкости, количество заправки, метод удаления воздуха, работа нагревателя, работа вентилятора и конечный температурный режим. Для дистрибьюторов примечания по установке полезны, когда продукт продается в мастерские, которые неоднократно сообщают о перегреве после замены корпуса. Заметка не обязательно должна быть длинной; он должен напомнить установщику о необходимости выполнить процедуру удаления воздуха из автомобиля и убедиться в отсутствии остатков воздуха.

Тип охлаждающей жидкости и совместимость материалов

Выбор охлаждающей жидкости влияет на уплотнения, пластик и защиту от коррозии. Европейские автомобили могут использовать определенные типы охлаждающей жидкости, такие как формулы типа G12/G13, в то время как многие азиатские и американские автомобили имеют свои собственные требования к охлаждающей жидкости. Смешивание несовместимых типов охлаждающей жидкости может привести к образованию отложений, повреждению уплотнений или снижению защиты от коррозии. Причиной утечки корпуса может быть деталь, если система в течение многих лет была заполнена неизвестной или смешанной охлаждающей жидкостью.

Покупателям не обязательно становиться химиками по охлаждающей жидкости, но им следует спросить, была ли использована правильная охлаждающая жидкость и была ли промыта система при наличии загрязнения. Если на корпусе наблюдается необычное вздутие, размягчение пластика, разрушение уплотнений или наличие тяжелых остатков, история охлаждающей жидкости может иметь значение. В рамках оптовых программ не обещайте, что один материал прокладок или конструкция корпуса выдержат любую смесь охлаждающей жидкости. Сопоставьте деталь со спецификацией автомобиля и напомните клиентам о необходимости соблюдать правильную процедуру с охлаждающей жидкостью.

Когда обновление алюминия имеет смысл

В некоторых приложениях используются алюминиевые корпуса термостатов или обновленные оригинальные конструкции. Они могут быть полезны, если известно, что оригинальный пластиковый корпус становится хрупким или когда автомобиль работает в условиях высоких температур. Алюминий может снизить риск растрескивания пластика на шейках шлангов и втулках болтов, но он не является автоматически лучшим выбором для каждого ремонта. Монтаж, уплотнительная поверхность, тип термостата, коррозионная совместимость, вес и размещение датчика по-прежнему имеют значение.

Если покупатель сравнивает пластиковые и алюминиевые варианты, спросите, какую проблему призвано решить обновление. Если старая деталь треснула из-за теплового старения, алюминий может оказаться привлекательным. Если утечка возникла из-за плохой поверхности прокладки, неправильного момента затяжки или попадания воздуха после ремонта, сам по себе материал не поможет исправить процесс. Поставщик должен предоставить четкие фотографии, информацию о прокладках, совместимость датчиков и примечания по установке, прежде чем покупатель переключит программу хранения на другой материал.

Различия в приложениях, меняющие порядок

Корпуса термостатов могут меняться в пределах одного семейства автомобилей. На одном двигателе может использоваться простой корпус с двумя болтами и отдельной вставкой термостата. Другой может использовать многопортовый пластиковый модуль с датчиком, выпуском воздуха и несколькими шланговыми соединениями. Дизельная версия может иметь другой путь прохождения охлаждающей жидкости, чем бензиновая версия. Гибридное приложение или приложение последней модели может включать в себя управление температурой с электронным управлением. Даже различия на региональных рынках могут изменить маршрутизацию шлангов или положение датчиков.

Именно поэтому покупателю не следует полагаться только на название модели или широкое каталожное название. Код двигателя, дата производства, версия выбросов, этикетка старой детали и фотографии корпуса часто определяют правильную деталь. Для европейских применений пластиковые водовыпускные отверстия и фланцы охлаждающей жидкости могут выглядеть одинаково на платформах VW, Audi, BMW, Land Rover, Ford, PSA, Renault и Opel, но различаться портом датчика, небольшим углом наклона ниппеля, канавкой для прокладки и схемой монтажа. Для импортеров один неправильный вариант, добавленный на склад, может привести к повторным возвратам товара нескольким клиентам.

Утверждение образца и проверка склада

Пластиковые корпуса термостатов требуют тщательной проверки при приемке, поскольку небольшие повреждения могут сделать деталь непригодной. Осмотрите каждый образец на наличие трещин ниппелей, сколов буртиков шлангов, деформированных поверхностей фланцев, отсутствующих уплотнительных колец, ослабленных датчиков, поврежденных замков соединителей, сорванных прокачных винтов и неполных комплектов прокладок. Корпус может выглядеть хорошо на фотографии продукта, но он будет доставлен с небольшим портом из-за плохой упаковки. Этот порт может сломаться, когда установщик устанавливает шланг.

Для оптовых заказов или заказов под частной торговой маркой согласуйте образец с оригинальной деталью перед поставкой объема на склад. Проверьте защиту картонной коробки вокруг горловины шлангов и разъемов датчиков. Убедитесь, что прокладка запечатана в небольшой пакет или правильно установлена. Если деталь включает в себя термостат, подтвердите температуру открытия и тип разъема. Если он включает в себя датчик, убедитесь, что датчик установлен, закрыт крышкой или показан только на изображении продукта. Принимающая команда должна знать, какие мелкие детали должны находиться в коробке.

Распространенные вопросы покупателей

Можно ли отремонтировать треснувший корпус эпоксидной смолой или герметиком?

Временный ремонт опасен для части системы охлаждения, находящейся под давлением. Трещина может расшириться в результате тепловых циклов, а герметик может выйти из строя при движении пластика или повышении давления охлаждающей жидкости. В случае дорожной чрезвычайной ситуации временный ремонт может привести к доставке автомобиля в мастерскую, но дистрибьюторы не должны рассматривать залатанные корпуса как приемлемые основные детали или детали для перепродажи. Треснувший корпус подшипника давления обычно подлежит замене.

Стоит ли менять термостат вместе с корпусом?

Если термостат встроен в корпус, ответ уже положительный, поскольку он входит в комплект поставки. Если термостат отдельный, решение зависит от доступа, возраста, симптомов и сервисных данных. Многие ремонтные мастерские заменяют термостат при снятом корпусе, поскольку объем работ сильно перекрывается. Покупатели должны спросить, нужен ли заказ только корпус, только вставка или полный комплект с термостатом и прокладкой.

Всегда ли предупреждение о низком уровне охлаждающей жидкости означает, что корпус протекает?

Нет. Предупреждение о низком уровне охлаждающей жидкости может появиться из-за утечек в бачке радиатора, утечек в шлангах, просачивания водяного насоса, трещин в расширительном бачке, утечек в радиаторе обогревателя, неисправности крышки или попадания воздуха после обслуживания. Корпус становится главным подозреваемым только тогда, когда следы утечки, испытания под давлением, остатки или визуальные трещины указывают на эту область. Хороший поиск источников начинается с доказательств, а не с предупреждений на информационной панели.

Таблица решений по замене

Контрольный список запросов предложений для покупателей

• Марка автомобиля, модель, год, код двигателя, дата производства, рынок и номер оригинального оборудования.

• Старые фотографии корпуса со всех сторон, включая горловины шлангов, отверстия для датчиков, выпускной канал, поверхность прокладки и втулки болтов.

• Признаки утечки: влажная охлаждающая жидкость, засохший остаток, фотография испытания под давлением, крупный план трещины или местонахождение следов охлаждающей жидкости.

• Комплект поставки: вставка термостата, корпус, фланец охлаждающей жидкости, выпуск воды, датчик, выпускной клапан, прокладка или модуль в сборе.

• Температура открытия, разъем, управляемый картой, включение датчика, тип прокладки и количество портов для шланга.

• Контекст установки: недавний ремонт, событие перегрева, тип охлаждающей жидкости, результат испытания под давлением и процедура прокачки.

• Необходимая упаковка: защищенные горловины шлангов, герметичный пакет с прокладками, этикетка, штрих-код и картонная коробка с собственной торговой маркой, если требуется.

Как дистрибьюторам следует обращаться с гарантийными претензиями

Гарантийная претензия на корпус термостата должна отделять отказ детали от условий установки и системы. Попросите фотографии неисправного корпуса, места утечки, сопрягаемой поверхности, прокладки, втулки болта, порта датчика и старой упаковочной этикетки. Спросите, была ли система проверена под давлением перед снятием и после установки. Спросите, не перегрелся ли автомобиль, использовалась ли правильная охлаждающая жидкость и правильно ли прокачивалась система охлаждения.

Если корпус треснул под действием напряжения болта и обнаруживается разрушение материала, претензия может быть простой. Если прокладка пережата, герметика слишком много, болты расположены неровно или сопрягаемая поверхность загрязнена, проблема может быть в установке. Если после замены автомобиль перегрелся, но корпус сухой, основной причиной может быть воздух, водяной насос, вентилятор, засорение радиатора или управление термостатом. Хорошие доказательства претензии защищают как покупателя, так и поставщика.

Где подходит Элекдура

Elecdura может помочь покупателям сравнить корпуса термостатов, вставки термостатов, фланцы охлаждающей жидкости и соответствующие детали системы охлаждения, если запрос содержит достаточно доказательств. Полезная информация включает в себя этикетку старой детали, фотографии корпуса целиком, виды разъемов, расположение отверстий для шлангов, место утечки, применение в автомобиле, а также информацию о том, нужна ли покупателю замена пластика или вариант с улучшенным материалом. Это помогает избежать транспортировки вставки, когда для ремонта требуется полная сборка.

Если ваш клиент сообщает о треснувшем пластиковом корпусе термостата или необъяснимой потере охлаждающей жидкости, отправьте в Elecdura фотографии утечек, фотографии старых корпусов, номер оригинального оборудования, информацию о двигателе и целевой объем заказа. Хорошее решение о выборе поставщика должно решить проблему фактического пути утечки, соответствовать объему установки и уменьшить количество повторных жалоб на охлаждающую жидкость после установки детали.
