Соответствие распиновки разъема вентилятора радиатора без догадок

Два разъема вентилятора радиатора могут иметь одинаковое количество полостей и почти идентичную оболочку, но при этом использовать разные назначения клемм, токовую мощность, командную логику, обратную связь или кодировку. Подача питания по цвету провода или подключение аналогичной замены может привести к реверсу двигателя, повреждению встроенного контроллера, возникновению сбоя связи или перегреву клеммы, которая не предназначена для передачи тока двигателя.

Таким образом, сопоставление выводов разъема вентилятора радиатора — это функциональный процесс, а не визуальный ярлык. Цель состоит в том, чтобы установить, какие клеммы являются постоянным питанием, коммутируемым питанием, выходом двигателя, землей, пробуждением, ШИМ, LIN, CAN, обратной связью по скорости или диагностическими линиями, а затем подтвердить, что при замене используется та же электрическая архитектура и интерфейс механического разъема.

Элекдура Ассортимент вентиляторов радиатора включает в себя двигатели с релейным управлением, резисторные системы, отдельные модули и встроенные интеллектуальные вентиляторы. Правильная вилка должна соответствовать двигателю, контроллеру, нагрузке на ножи, кожуху и стратегии транспортного средства как единой системы.

Быстрый ответ: что должно совпадать, кроме формы вилки?

Определите архитектуру вентилятора перед распиновкой

Двухконтактный коллекторный двигатель

Простой двухконтактный Двигатель вентилятора радиатора обычно использует одну клемму питания и одну клемму возврата. Скоростью можно управлять в другом месте с помощью реле, резистора или внешнего модуля. Даже здесь имеют значение полярность, размер провода, емкость клемм и расположение разъемов. Изменение полярности может изменить направление вращения на многих двигателях с постоянными магнитами.

Трех- или четырехконтактный двигатель с несколькими скоростями.

Дополнительные клеммы могут представлять собой отдельные обмотки, обход резистора, общее заземление или внутреннюю тепловую защиту. Не думайте, что дополнительный провод — это ШИМ. Проследите цепь и определите, какое состояние реле подает питание на каждый путь.

Встроенный вентилятор с ШИМ

Интеллектуальный вентилятор часто имеет мощные клеммы питания и заземления, а также одну или несколько клемм управления/обратной связи меньшего размера. Команда может иметь активный высокий или активный низкий уровень и может использовать указанный диапазон частот. Отсутствие внутреннего подтягивающего напряжения может привести к тому, что отключенная линия будет выглядеть иначе, чем линия с внешним приводом.

Сборка с управлением по LIN или CAN

Управляемый сетью Модуль вентилятора требует совместимой электроники и интерпретации сообщений, а не просто соответствия напряжения. Клемма LIN не является обычным входом ШИМ. CAN требует сетевой пары и системной интеграции. Подтвердите точную архитектуру на основе надежных сервисных данных или данных оригинального оборудования.

Подсчет полостей разъема не позволяет определить протокол

Производители могут использовать три, четыре или более гнезд для различных конструкций. Неиспользуемые гнезда, общие заземления, диагностические выходы и варианты, специфичные для рынка, делают подсчет контактов лишь отправной точкой.

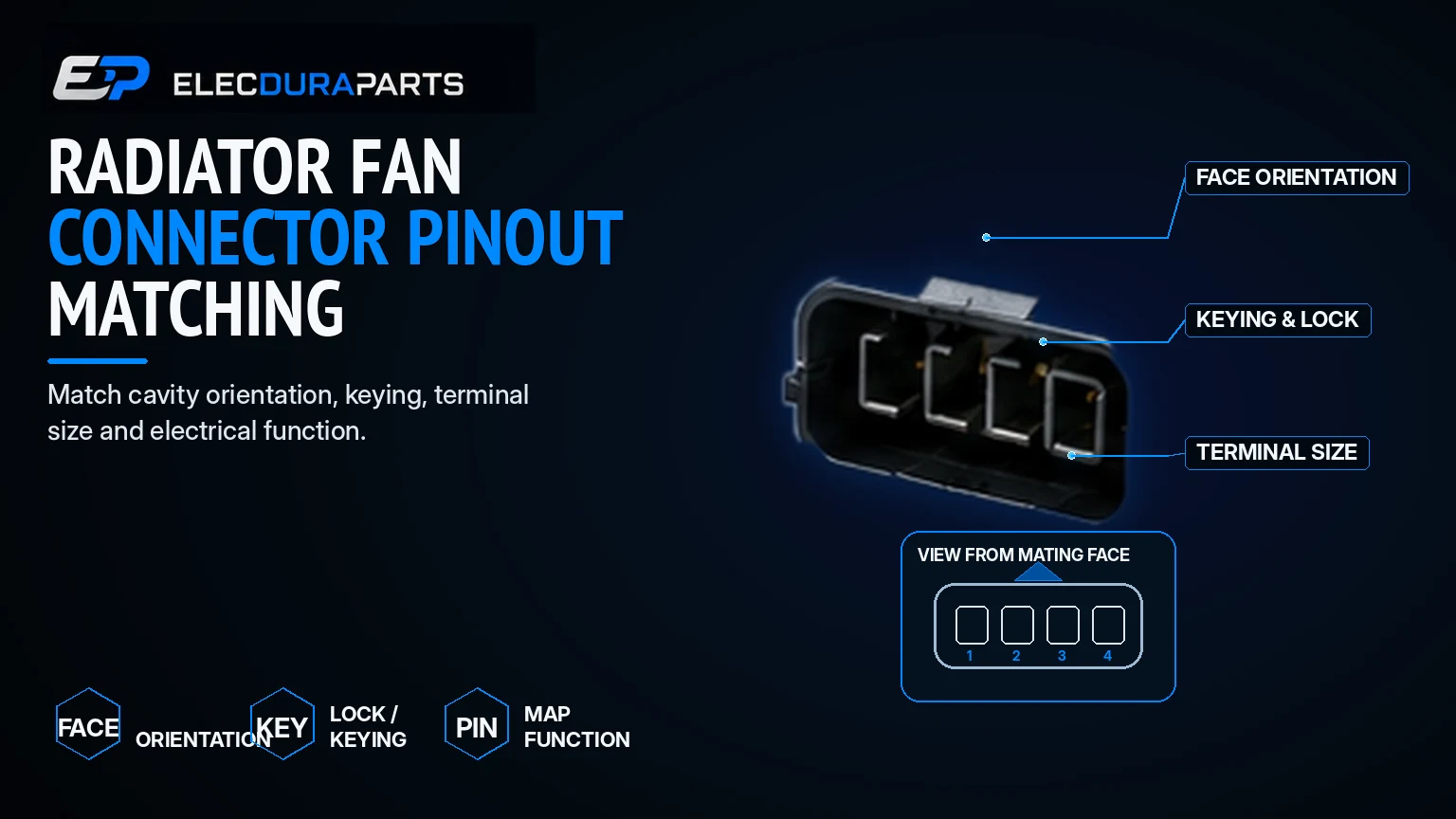

Как правильно прочитать ориентацию разъема

Определите сторону просмотра

Выводы выводов, нарисованные на лицевой стороне клеммы, зеркально отражаются, если смотреть со стороны провода. Запишите, показаны ли на схеме вилочные клеммы со стороны вентилятора, гнездовые клеммы со стороны жгута проводов, сопрягаемая поверхность или задняя поверхность для ввода проводов. Включите защелку вверху или другую фиксированную ориентацию на каждую фотографию.

Используйте номера формованных полостей

Многие раковины содержат небольшие отлитые цифры возле полостей. Тщательно очистите разъем и используйте увеличение. Не меняйте нумерацию полостей слева направо на основе фотографии, если оригинальный производитель использует другую последовательность.

Запись вторичных замков и пломб

Устройство контроля положения разъема или замок контроля положения клеммы могут менять цвет или форму в зависимости от варианта. Его наличие влияет на срок хранения терминала и процедуру обслуживания. Уплотнения по периметру и отдельные уплотнения проводов должны соответствовать диаметру клеммы и кабеля; разъем, который сопрягается, но не герметизируется, не является подходящей заменой.

Не прилагайте усилий к разъему, который «почти подходит»

Бритье ключа, снятие замка или взламывание защелки сводит на нет защиту от неправильного соединения и может привести к боковой нагрузке на клеммы. В результате частичного контакта увеличивается сопротивление и тепло. Сопоставьте правильную оболочку и терминальную систему.

Иерархия доказательств для идентификации контактов

1. Схема подключения оригинального оборудования и вид разъема.

Самый надежный источник определяет обозначение разъема, номер гнезда, функцию провода, место соединения, предохранитель, реле, модуль и заземление. Используйте диаграмму для точного модельного года, двигателя, рынка и системы охлаждения.

2. Номер оригинального оборудования и данные на этикетке детали.

Ссылки на оригинальные комплектующие на двигателе, модуле, кожухе и жгуте проводов могут различать варианты с одинаковыми внешними размерами. При замене может быть заменен разъем или потребуется адаптер; не предполагайте, что все перекрестные ссылки электрически идентичны.

3. Контролируемые электрические измерения

Используя правильную схему и процедуру обеспечения безопасности, измерьте, какие клеммы имеют постоянное питание, коммутируемое питание, заземление, команду и обратную связь. Выполните испытание на падение напряжения под нагрузкой на сильноточных клеммах. Используйте область для ШИМ и сетевой активности.

4. Сечение, цвет и прокладка проводов.

Толстый калибр часто указывает на ток двигателя, а маленькие провода часто передают команду или обратную связь. Это только подтверждающие доказательства. Цвета проводов различаются в зависимости от рынка, даты производства, предыдущего ремонта и поставщика. Сращенные ремни безопасности могут больше не соответствовать заводским цветам.

5. Визуальное сравнение

Фотографии помогают подтвердить правильность ключа, защелки, тип терминала, пломбу и ориентацию, но не могут подтвердить работу терминала или встроенное ПО. Используйте визуальное сопоставление после установления электрической идентичности.

Безопасная диагностическая процедура

1. Проверьте перед отключением

Запишите ориентацию защелки, прокладку жгутов, положение проводов, защиту от натяжения, теплозащитные экраны, зажимы и признаки повреждения водой или теплом. Сфотографируйте разъем во время установки. Не тяните за провода и не прощупывайте уплотнения штырями слишком большого размера.

2. Изолировать сильноточные и сигнальные полости.

Используйте схему, размер терминала и маршрутизацию, чтобы определить вероятные группы, а затем проверьте. Никогда не подключайте контрольную лампу, предназначенную для цепей двигателя, к клеммам ШИМ, LIN, CAN, обратной связи или датчика. При необходимости используйте инструменты с высоким импедансом и осциллограф.

3. Проверьте заземление по падению напряжения.

Непрерывность цепи не доказывает, что земля может проводить ток. При подаче команды на включение вентилятора измерьте расстояние между клеммой заземления вентилятора/модуля и минусом аккумулятора. Чрезмерное падение может привести к смещению опорных сигналов, а также к снижению напряжения двигателя.

4. Проверьте мощность при реальной нагрузке.

Одновременно измерьте напряжение аккумулятора и питание вентилятора/модуля. Разъем может отображать 12 В, когда он отключен, и разрушаться под действием тока двигателя. Разделите потери на предохранитель, реле, соединение, жгут проводов и клемму.

5. Определите командный сигнал

Для ШИМ запишите частоту, рабочий цикл, амплитуду и поведение активного высокого/активного низкого уровня в определенной команде вентилятора. Для LIN подтвердите архитектуру LIN и наблюдайте за сетевой активностью, не рассматривая среднее значение счетчика как содержимое сообщения. Используйте Диагностика вентилятора PWM/LIN для интерпретации сигналов.

6. Проверьте отзывы отдельно

Некоторые вентиляторы сообщают о скорости или состоянии неисправности. Обратная связь может представлять собой последовательность импульсов, сетевые данные или диагностическую линию. Не подключайте его к командному терминалу. Сравните фактическую скорость сканирующего прибора с физической работой и данными о форме сигнала.

7. Нагрузочные испытания отремонтированных клемм

После замены пигтейла или клеммы подайте команду на максимальную нагрузку вентилятора и отслеживайте падение напряжения, ток, температуру и стабильность разъема. Косметический ремонт, который не восстановит натяжение клемм и качество обжима, может снова выйти из строя.

Распространенные ошибки распиновки и их последствия

Нагрев разъема — системная проблема

Оплавленный разъем может начаться из-за слабого натяжения клемм или плохого обжатия, но перегрузка по току двигателя может ускорить повреждение. Измерьте ток двигателя и проверьте подшипники, контакт лезвий, наличие мусора, деформацию кожуха и наличие неподходящих запасных частей. А тест потребления тока вентилятором и, где это полезно, Форма сигнала изменения тока помогает определить, способствовала ли нагрузка.

Тепло может проникнуть в проводник и повредить изоляцию или покрытие за пределами видимой оболочки. Обрезайте только проверенный чистый провод и используйте одобренные обжимные приспособления, уплотнения, калибры проводов и средства защиты от натяжения. Не скручивайте провода вместе и не заклеивайте их изолентой в сильноточной цепи моторного отсека.

Клеммы встроенного модуля требуют особого внимания.

Если штекерная клемма встроена в интегрированный контроллер, для надежного ремонта может потребоваться замена блок управления вентилятором или в сборе. Новый пигтейл не может восстановить сгоревшую или ослабленную клемму на стороне модуля.

Решение о сопоставлении замены

Распиновка - это часть фитинга. Замена также должна соответствовать оригинальному применению, напряжению, типу двигателя, стратегии управления, диаметру вентилятора, шагу/количеству лопастей, вращению, геометрии кожуха, монтажу, модулю или резистору и входящему в комплект жгуту проводов. Используйте Двигатель вентилятора в сравнении с полным руководством по сборке для определения границ обслуживания.

Информация, необходимая для предложения

• Ссылки на оригинальное оборудование из каталога вентиляторов, двигателей, модулей, кожухов, разъемов и транспортных средств.

• Марка автомобиля, модель, год выпуска, двигатель, применимость VIN-кода, рынок и комплект охлаждения.

• Фотографии разъемов сопрягаемой поверхности и со стороны проводов в высоком разрешении.

• Сторона защелки, литые номера углублений, шпоночные выступы, вторичный замок и пломбы.

• Расположение проводов, сечение, цвета в качестве вспомогательных данных и проверенные функции клемм.

• Питание, заземление, пробуждение, ШИМ, LIN, CAN, обратная связь и архитектура выхода двигателя

• Размеры вентилятора/кожуха, направление вращения, количество лопастей, точки крепления и встроенные детали.

• Измеренное напряжение, падение напряжения, ток двигателя, команды и свидетельства неисправности

• Требуемое количество, требования к косичкам, план выборки и спецификация упаковки.

Импортеры могут сравнивать полные конфигурации на сайте Elecdura. оптовая программа охлаждающего вентилятора . Связанный В деталях охлаждения двигателя могут использоваться аналогичные семейства разъемов, но это сходство ни в коем случае нельзя рассматривать как доказательство идентичной распиновки.

Входной контроль оптовых заказов

Для каждого SKU проверьте кодировку разъема, нумерацию гнезд, покрытие и размер клемм, крепление клемм, уплотнения, вторичный замок, калибр проводов, компенсатор натяжения, длину жгута, целостность контактов и электрическую реакцию. Выполните контролируемый тест питания/земли/команды на образцах, соответствующих архитектуре. Проверьте вращение, ток, реакцию скорости, обратную связь и температуру разъема.

Сохраняйте утвержденное изображение лицевой поверхности разъема и таблицу функций контактов с указанием точного оригинального оборудования и образца. Не используйте повторно одну диаграмму в похожих вариантах. Упаковка должна защищать разъем и жгут от боковой нагрузки, предотвращать защемление лезвием или кожухом пигтейла и содержать уплотнения в чистоте.

Как варианты разъемов появляются в одном семействе автомобилей

Название автомобиля может оставаться неизменным, в то время как пакет охлаждения меняется в зависимости от мощности двигателя, трансмиссии, буксирного оборудования, климатических характеристик, системы хладагента кондиционера, даты производства или поставщика. В одной версии может использоваться двухконтактный двигатель с релейным управлением, а в другой — встроенный контроллер с постоянным питанием, заземлением и LIN. Рестайлинг может переместить модуль из кожуха в двигатель без изменения общего диаметра вентилятора.

Например, два Вентиляторы радиатора BMW могут иметь широкую форму корпуса, но использовать другую маркировку разъемов, токовую мощность, средства связи и детали монтажа. Тот же риск существует и в Конфигурации вентиляторов охлаждения Mercedes-Benz и другие многомоторные платформы. Марка и модель автомобиля являются фильтрами, а не окончательным электрическим доказательством.

Разделение по дате производства

В каталогах может быть указан номер шасси, диапазон VIN, дата сборки или код опции. Сохраните этот квалификатор в предложении и заказе на поставку. Если номер оригинального оборудования был заменен, определите, является ли более поздняя деталь прямой заменой, требует ли адаптерный жгут, включает ли обновленный модуль или нуждается в кодировании. Не удаляйте границу приложения молча, поскольку обе части появляются в одном поиске по каталогу.

Послепродажные косички и предшествующий ремонт

Автомобиль может прибыть с уже замененным разъемом. Цвета проводов могут больше не соответствовать заводской схеме, полости могли быть перезакреплены, а в отрезках вторичного рынка могут использоваться другие цвета изоляции или уплотнений. Проследите каждый провод до известной точки цепи и сравните его измеренное поведение со схемой. Запишите фактическое расположение на стороне транспортного средства отдельно от предлагаемого расположения оригинального оборудования.

Для жгутов адаптеров требуются две проверенные схемы контактов.

Адаптер — это не просто механическое устройство смены пола. Задокументируйте полости со стороны транспортного средства, полости со стороны замены и функции, выполняемые между ними. Проверьте допустимый ток, сечение проводов, семейство уплотнений, компенсатор натяжения, а также то, задействована ли полярность сигнала или электроника. Пассивная проводка не может преобразовать LIN в PWM или заставить несовместимую прошивку понимать другую команду.

Функциональная проверка после установки

После установки очистите рабочую зону и подайте команды на каждую поддерживаемую ступень вентилятора. Проверьте запуск, направление, скорость реакции, ток, падение напряжения на разъеме, связь модуля и обратную связь. Запустите систему кондиционирования и охлаждения под контролируемой нагрузкой и убедитесь, что давление конденсатора и температура охлаждающей жидкости реагируют должным образом. Вентилятор, который вращается во время проверки прямого питания, не полностью проверен.

Контролируйте новый разъем в состоянии максимального тока. Проверьте, нет ли повышения температуры, прерывистого выхода, перемещения клемм или изменения падения напряжения. Еще раз проверьте прокладку жгута, чтобы косичка не могла тереться о лезвие, контактировать с горячей поверхностью, удерживать воду в разъеме или выдерживать вес жгута. На полном узел вентилятора охлаждения для конкретного автомобиля , а также проверьте уплотнения кожуха, заслонки и воздуховоды, которые могут смещаться во время установки.

Задокументируйте окончательную схему контактов

Прикрепите изображение лицевой поверхности разъема, таблицу соответствия полостей функциям, номера оригинального оборудования, результаты измерений напряжения/тока и любые сведения об адаптере к протоколу ремонта или входного контроля. Эта документация защищает будущих технических специалистов и позволяет поставщику рассматривать претензии по гарантии на конкретную конфигурацию, а не на общее описание вентилятора.

Часто задаваемые вопросы

Могу ли я определить мощность вентилятора и заземление по цвету провода?

Не надежно

Цвет является лишь подтверждающим доказательством. Используйте правильную схему подключения, номера гнезд, маршрутизацию и контролируемые измерения.

Почему сменный разъем подходит, но вентилятор не работает?

Физическое спаривание не доказывает электрическую совместимость.

Назначение контактов, протокол управления, стратегия подтягивания, обратная связь, встроенное ПО или токовая нагрузка на клеммах могут отличаться.

Могу ли я поменять местами два контакта, чтобы вентилятор вращался правильно?

Только на проверенной простой схеме двигателя и согласно сервисной информации.

Замена контактов на встроенном электронном вентиляторе может привести к повреждению контроллера. Сначала подтвердите архитектуру.

Всегда ли трехпроводной вентилятор использует ШИМ?

Нет

Третий терминал может выполнять функцию второй скорости, обратной связи, пробуждения, диагностики или сети в зависимости от конструкции.

Стоит ли заменять расплавленный разъем вместе с вентилятором?

Проверьте обе сопрягаемые стороны и ток двигателя.

Если клемма вентилятора/модуля повреждена или двигатель вызвал перегрузку по току, замены только жгута проводов недостаточно.

Призыв к действию для конкретного продукта

Отправьте в Eecdura точные коды оригинальных комплектующих, сведения о применении автомобиля и двигателя, фотографии прямых разъемов сопрягаемой поверхности и со стороны проводов, номера гнезд, положения проводов, проверенные функции выводов, протокол управления, размеры вентилятора/кожуха, данные о напряжении и силе тока, необходимое количество, а также требования к косичкам/упаковке через страница контактов . Разъем, электроника, двигатель, лезвие и система крепления могут быть согласованы друг с другом, а не по форме вилки.

При съемке фотографий поместите линейку рядом с разъемом, не закрывая защелку, поверхность разъема или отлитые цифры. Приложите одно изображение всего установленного жгута, чтобы была видна длина и прокладка ответвления. В случае отдельного образца защитите открытые клеммы перед отправкой и промаркируйте набор изображений, указав точный номер оригинального оборудования. Эти простые элементы управления предотвращают присвоение точных распиновок неправильному варианту физического разъема.
