Как импортерам следует проводить аудит производителя вентиляторов радиатора

Как импортеру следует провести аудит производителя вентилятора радиатора?

Импортер должен провести аудит производителя радиаторного вентилятора, следуя одному реальному номеру детали от требований клиента до упакованной продукции, одновременно проверяя людей, машины, записи и решения, которые контролируют каждую критически важную характеристику. Аудит должен установить, кому принадлежит формование, производство двигателей, электронное управление, сборка и испытания; как публикуются чертежи и спецификации материалов; как контролируются изменения подуровней; и соответствуют ли доказательства производства утверждениям поставщика.

Не рассматривайте сертификат, образец выставочного зала или отчет об окончательной проверке как полное доказательство. Начните с предполагаемого номера оригинального оборудования, применения транспортного средства, электрической архитектуры и годового объема. Затем проверьте заводскую систему на соответствие этому объему. Компетентный поставщик должен иметь возможность связать утвержденную спецификацию с поступающим материалом, настройками процесса, калибровкой, внутрипроизводственным контролем, конечными результатами, отслеживаемостью партии, контролем несоответствий и корректирующими действиями. Элекдура Программа оптовых охлаждающих вентиляторов дает импортерам отправную точку на уровне категории, но каждый выпущенный вентилятор по-прежнему требует подтверждения конкретного применения.

Определите объем аудита перед бронированием визита

Расплывчатая просьба провести «аудит завода вентиляторов» приводит к осмотру, а не к решению. Сначала определите границы продукта и бизнеса. Укажите, заказывается ли двигатель, двигатель и лопасти, комплектный кожуховый узел, вентилятор с резисторным управлением, система внешних модулей или встроенный бесщеточный узел. Предоставьте справочный чертеж или контролируемый сравнительный образец, целевые области применения, напряжение, функции разъема, вращение, направление воздушного потока, стандарт упаковки и прогноз.

Также определите необходимые доказательства качества. Дистрибьютору вторичного рынка может потребоваться контролируемый отчет о первом товаре, декларации материалов, результаты размеров, данные о производительности и отслеживание партии. Программа, ориентированная на OE, может дополнительно требовать особых требований клиента, записей APQP или формального представления PPAP. Не копируйте пакет доказательств OEM-автомобилей в каждый заказ без учета рисков и объема контракта. И наоборот, не принимайте общий каталожный лист, если вентилятор с электронным управлением может повредить автомобиль или создать серьезную угрозу для гарантии.

Попросите пакет доказательств перед аудитом

Запросите юридическое название компании и адрес производства, текущую организационную структуру, технологический процесс, карту семейства продуктов, копии сертификатов, список оборудования, возможности тестирования, список калибровок, недавнюю работу клиентов, список основных подуровней, историю изменений и образец записи прослеживаемости. Спросите, какие операции выполняются на проверяемом объекте, а какие передаются на аутсорсинг. Прозрачный поставщик должен отличать собственные процессы от партнерских, не представляя каждую операцию как внутреннюю.

Если это возможно, проверьте область действия сертификата и идентичность сайта с помощью выдавшей или признанной базы данных. ISO 9001 обеспечивает систему управления качеством, но сертификация не доказывает, что конкретный вентилятор радиатора соответствует своему чертежу или применению. IATF 16949 и требования конкретных клиентов могут иметь большое значение для автомобильных программ, однако применимость зависит от продукта, цепочки поставок и контракта с клиентом. Записывайте доказательства, а не начисляйте баллы за логотипы.

Надежный аудит следует реальному маршруту процесса и определяет, какой участок или квалифицированный подуровень контролирует каждую критически важную операцию.

Начните с владения процессом, а не с конференц-зала

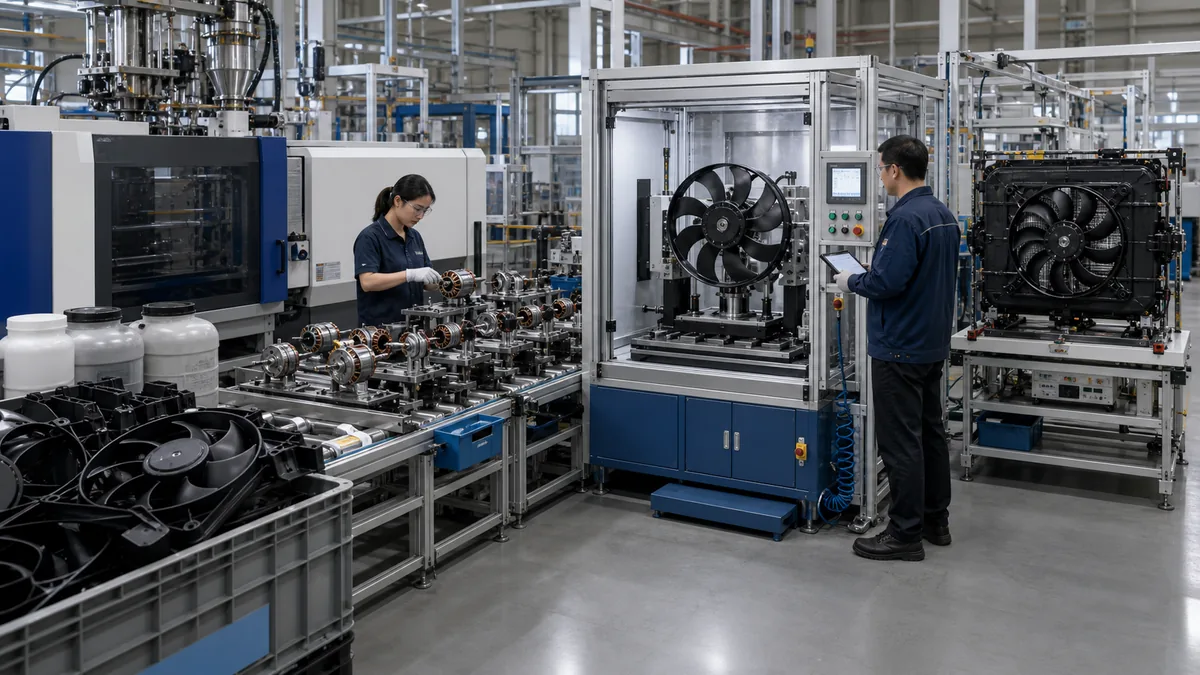

Попросите руководство нарисовать фактический путь поставки для выбранного номера детали. Кто лепит клинок и кожух? Кто штампует кронштейны, заводит двигатель, собирает коммутатор или бесщеточный контроллер, собирает разъем и проверяет поток воздуха? Какие функции поступают в комплекте от поставщиков нижнего уровня? Сравните этот ответ с записями о покупках, входящими этикетками, оборудованием на полу и ведомостью материалов.

Цель не состоит в том, чтобы наказать аутсорсинг. Могут быть уместны контролируемые специализированные процессы. Риск возникает, когда поставщик не знает своего подуровневого источника, не может определить сквозные характеристики, меняет поставщиков без одобрения или выполняет только косметическую окончательную проверку. В публичном обзоре AIAG CQI-19 особое внимание уделяется управлению подуровнем, рискам и характеристикам передачи. Воплотите этот принцип в аудите: каждая характеристика безопасности, установки, электричества и производительности нуждается в владельце и эффективном контроле.

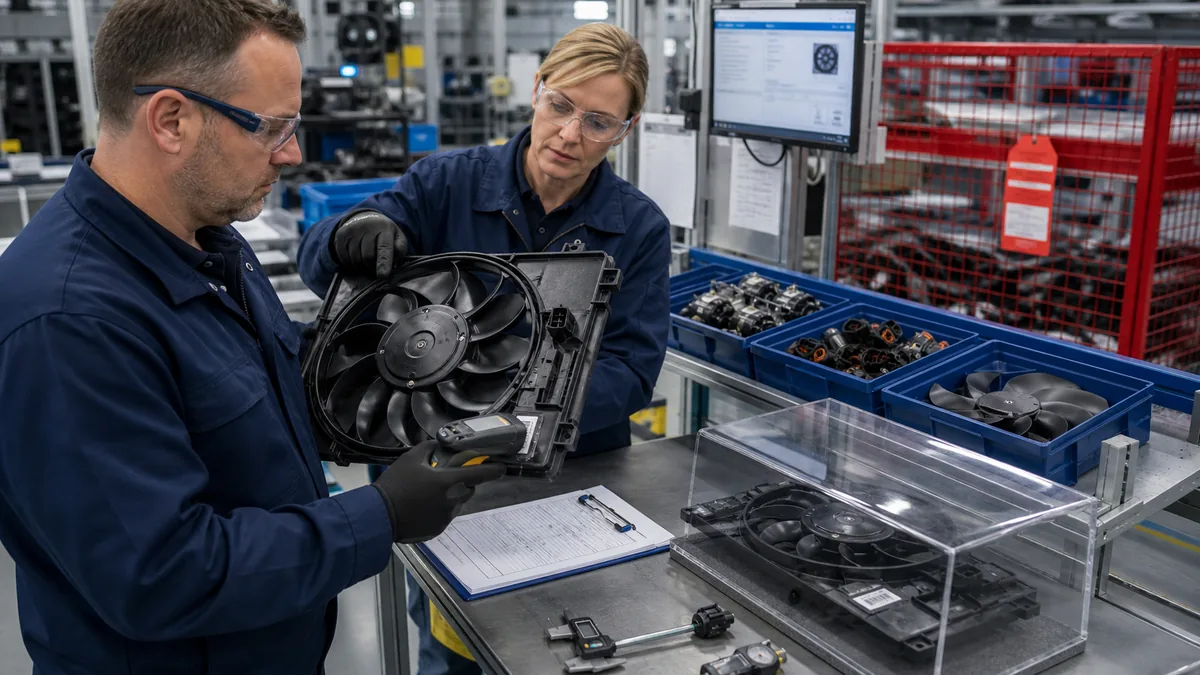

Пройдите один номер детали от чертежа до отгрузки

Выбирайте текущего или репрезентативного поклонника, а не позволяйте поставщику демонстрировать только свою лучшую линию. Получите выпущенный чертеж, спецификацию, технологическую схему, план контроля или эквивалентный план проверки, рабочие инструкции и статус редакции. Убедитесь, что одна и та же версия используется при формовке, сборке двигателя, балансировке, окончательной сборке, испытаниях и упаковке. Спросите оператора, как инженерное изменение доходит до станции и что мешает использовать устаревший компонент.

Следуйте физическому лоту на протяжении всего процесса. Прочтите партию материала, партию двигателя, версию контроллера, дату сборки и протокол испытаний. Затем выберите упакованную единицу и проследите ее в обратном направлении. Цепочка не обязательно должна использовать сложную цифровую систему, но она должна быть своевременной, разборчивой, достаточно уникальной, устойчивой к риску и устойчивой к скрытой доработке. Если трассировка останавливается на номере коробки, а партии двигателей или контроллеров смешиваются без записи, локализация после сбоя на месте будет медленным и дорогостоящим.

Проверка контроля документации в точке использования

В контролируемых документах должна быть указана часть, редакция, дата вступления в силу и утверждение. Изображения и образцы границ должны быть достаточно четкими для выполнения задачи. Бросьте вызов системе со старым чертежом или замененным компонентом: как он был изъят и как зафиксировано распределение запасов? Подпись в главном списке слабее, чем свидетельство того, что устаревшие инструкции больше не доступны операторам.

Сравните утвержденный образец с производственным

Сохраненный эталонный образец может помочь подтвердить маркировку разъемов, прокладку жгутов, зажимы, этикетки, крепления и внешний вид, но это не является спецификацией. Убедитесь, что он идентифицирован, защищен, в течение срока хранения и связан с чертежом или записью об утверждении. Габаритные и функциональные требования должны оставаться измеримыми; «Такой же, как образец» не должен скрывать неопределенный материал, обмотку двигателя, прошивку или требования к балансировке лезвий.

Отслеживайте физическую производственную партию вперед и назад, затем проверяйте пересмотр, контроль контрольных образцов и несоответствующих материалов.

Аудит формования лопаток и бандажей как функциональных процессов

Детали лопастей и кожуха контролируют воздушный поток, зазор, вибрацию, шум и структурную целостность. Ознакомьтесь со спецификациями смолы, армированием, утвержденным поставщиком материала, входящей идентификацией, требованиями к хранению и сушке. Убедитесь, что политика перешлифовки определена и соблюдается. Необъяснимое сочетание сортов смол или неконтролируемый переизмельчение может изменить жесткость, ползучесть, ударную вязкость, устойчивость к влаге и стабильность размеров.

На формовочной машине проверьте идентификацию инструмента, отслеживание полости, где это необходимо, настройку параметров, первичное одобрение и реакцию на сигналы тревоги процесса. Осмотрите состояние ворот, линии сварных швов, дефекты, засветы, коробления, раковины, выступы стекла и литые вставки. Измерьте диаметр лезвия, интерфейс ступицы, точки крепления кожуха и зазор наконечника в собранном состоянии. Деталь может выглядеть чистой, но при этом деформироваться настолько, что будет тереться, уменьшать текучесть или нагружать подшипник после воздействия тепла.

Спросите, как обслуживаются формы и как обнаруживается смещение размеров. Просмотрите недавний ремонт инструмента и проверку, выполненную перед выпуском. Поставщик должен определить, какие изменения в формовании требуют уведомления или повторной проверки клиента, включая источник смолы, марку, концентрат красителя, полость, перенос инструмента и основные изменения окна параметров.

Аудит двигателя или электронного привода по архитектуре

Коллекторный двигатель и встроенный бесщеточный вентилятор требуют разных элементов управления. Для коллекторных двигателей проверьте управление проводом обмотки, количество витков или программу намотки, изоляцию, состояние коллектора, материал щеток и усилие пружины, установку подшипников, удержание магнита, электрические проверки якоря и приработку, если указано. Узнайте, как установка обнаруживает короткие замыкания, обрывы обмоток, чрезмерный ток холостого хода, шум, осевой люфт и периодические неисправности коммутатора.

Для бесщеточных сборок расширьте аудит на состояние конструкции контроллера, источник печатной платы, отслеживаемость компонентов, версию прошивки или калибровки, проверку программирования, тепловой интерфейс силового устройства, защитное покрытие или уплотнение, функцию штыря разъема и диагностическое поведение. Проверьте средства защиты от электростатического разряда при работе с электроникой. Обычного теста на вращение недостаточно, если транспортному средству требуется связь ШИМ, LIN или CAN, управляемый запуск, обратная связь или защитное поведение.

Если проверяемый завод покупает двигатель или контроллер в сборе, просмотрите пакет одобрений подуровня и входящую проверку. Фотография разъема и сертификат поставщика не контролируют обмотку, электронику или программное обеспечение. Свяжите версию приобретенного компонента со спецификацией готового вентилятора и определите, как производитель предотвращает несанкционированную замену в условиях нехватки. Категория двигателя вентилятора радиатора показывает, почему электрическая архитектура и применение должны быть определены до того, как импортер определит образец для аудита.

Проверка элементов управления сборкой, крутящего момента и защита от ошибок

Наблюдайте за фактической сборкой, а не за демонстрацией, проводимой руководителями. Подтвердите презентацию компонентов, проверку деталей, состояние крепления, спецификацию крепежа, программу динамометрического инструмента, реакцию на неудачный момент затяжки и сохранение результатов, где это необходимо. Ищите перевернутые лезвия, отсутствующие зажимы, зажатые жгуты, поврежденные клеммы, неправильные прокладки, перепутанные разъемы, ненадежные балансиры и деформированные кожухи.

Защита от ошибок должна предотвращать или немедленно обнаруживать вероятные ошибки. Вызов пока-йо только одобренным безопасным методом: используйте контролируемый испытательный образец или симуляцию, а не качественную производственную единицу, которая может снова поступить на склад. Убедитесь, что полномочия обхода ограничены, время обхода записано, дополнительная проверка определена и устройство восстановлено. Сенсорный свет мало что даст, если план реагирования не сработает.

Проверьте баланс, биение, шум и вибрацию.

Баланс вентилятора — это характеристика продукта, а не декоративная машина в лаборатории. Спросите, сбалансированы ли лопасть, ротор двигателя или весь вращающийся узел, на каком этапе, по какому критерию вытяжки и с помощью какого метода коррекции. Просмотрите проверки машины, эталонные или проверочные детали, состояние калибровки, техническое обслуживание приспособлений и квалификацию оператора. Убедитесь, что коррекция баланса не может ослабить лезвие или отсоединиться во время эксплуатации.

Проверьте, как измеряются осевое и радиальное биение, зазор кончика лопатки, шум подшипников и вибрация узла. Результаты должны определять скорость, монтажное приспособление, расположение датчика и предел приемлемости. Ненагруженный двигатель может работать тихо, в то время как готовый узел лезвия/защитного кожуха вибрирует. Соответствующая полная сборка также может стать шумной, если упаковка погнет кожух. Аудит должен связать контроль компонентов, конечную производительность и защиту упаковки.

Требуйте тестирования производительности, отражающего границы продукта

Заявления о расходе воздуха требуют определенного метода испытаний, конфигурации вентилятора и рабочей точки. ANSI/AMCA 210-25 устанавливает единые лабораторные методы определения скорости воздушного потока, давления, мощности, плотности воздуха, скорости и эффективности вентиляторов или других устройств, перемещающих воздух. Этот принцип полезен при оценке стенда поставщика: задокументируйте установку, инструменты, стабилизацию, коррекцию плотности и границу измерения. Не подразумевайте, что автомобильный вентилятор автоматически сертифицирован AMCA.

Объем свободного воздуха при нулевом давлении не представляет собой батарею радиатора и конденсатора. Запросите характеристики воздушного потока или давления в определенных точках сопротивления, данные ориентации установки, напряжение, команду, скорость, ток и плотность воздуха. Сравните протестированный объем с поставляемым объемом: данные только по двигателю не могут подтвердить использование другого лезвия и кожуха. Аналогично, полный Узел вентилятора охлаждения радиатора следует оценивать как узел, когда его геометрия контролирует рабочую точку.

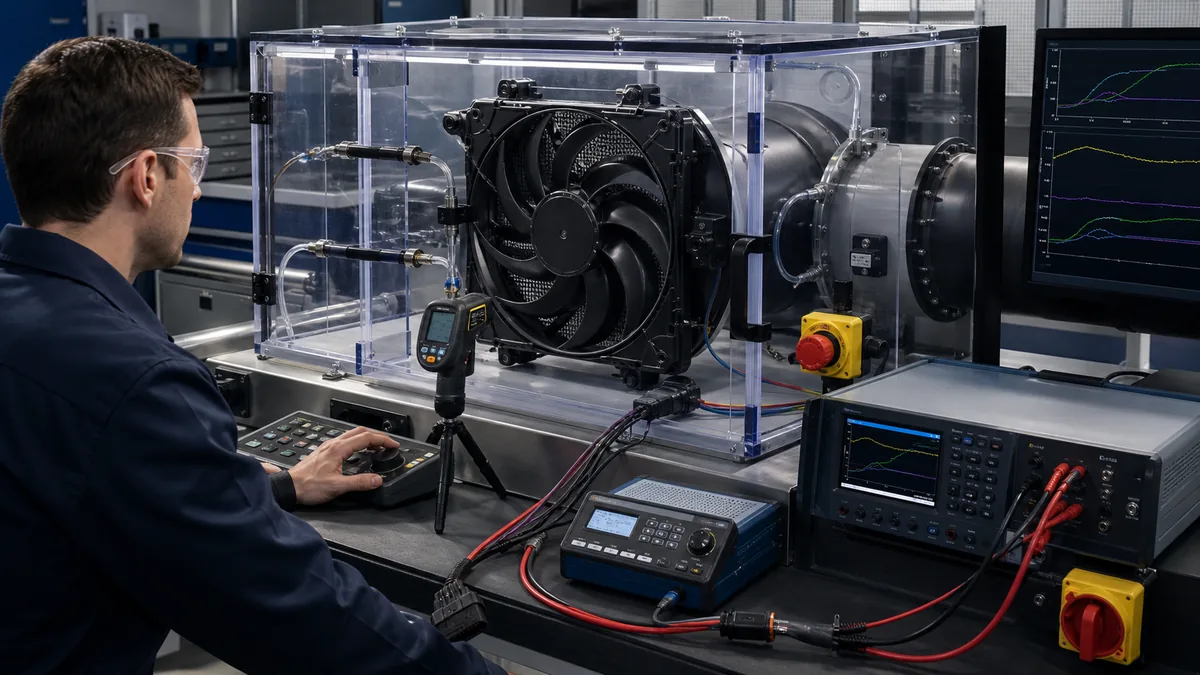

Осмотрите охраняемый испытательный стенд.

Вентилятор с электроприводом должен быть надежно закреплен с защитным ограждением, дистанционным управлением и аварийной изоляцией, соответствующей опасности. Убедитесь, что проводка, разъемы и инструменты рассчитаны на ток. Для электронных вентиляторов используйте определенный командный интерфейс и функции контактов; Случайное подачу питания на маленькие контакты может привести к повреждению контроллера. Физический осмотр и проверка лезвий вручную требуют изоляции в соответствии с применимой безопасной процедурой.

Просмотрите калибровку и проверку напряжения, тока, скорости, давления, воздушного потока, крутящего момента, температуры и размеров оборудования. Калибровочные этикетки должны соответствовать центральному списку, а диапазон прибора и погрешность должны соответствовать допускам. Спросите, что происходит, когда обнаруживается, что оборудование выходит за пределы допуска, и как оцениваются предыдущие результаты.

Для доказательства эффективности необходимы контролируемые границы, защищенное приспособление, подходящие инструменты и условия испытаний, относящиеся к выпущенному приложению.

Подключите тесты воздействия окружающей среды к месту установки

Вентилятор радиатора работает вблизи тепла, влаги, химикатов, вибрации, переходных процессов напряжения и мусора. В стандарте ISO 16750-1:2023 поясняется, что воздействие окружающей среды и требования к электрическим и электронным компонентам транспортных средств зависят от места установки; в нем также говорится, что EMC не входит в Часть 1. Используйте это как дисциплину, а не как значок. Определите, какие термические, механические, климатические, химические, электрические испытания и испытания на ЭМС применимы к продукту и клиенту.

Запросите планы испытаний, идентификацию образцов, конфигурацию, предварительную подготовку, критерии приемки, первичные результаты и порядок устранения неисправностей. Убедитесь, что испытания проводились на тех же материалах, версии контроллера, процессе уплотнения и механической конструкции, которые были заказаны. Отчет о связанном семействе может служить подтверждением инженерного суждения, но не должен быть представлен как прямое свидетельство непроверенной конфигурации.

Оценка систем контроля и измерения

Частота отбора проб должна отражать риск, возможности процесса, требования заказчика и возможность обнаружения. Рассмотрите первоначальную, патрульную и заключительную инспекцию отдельно. Проверьте, являются ли критические измерения переменными данными или только «пройдено/не пройдено», как вводятся пределы, кто может менять программы и какая реакция происходит после неудовлетворительного результата. Повторное тестирование до тех пор, пока устройство не пройдет проверку без документально подтвержденной причины, является предупреждающим знаком.

Для важных манометров и тестеров не ограничивайтесь калибровочной наклейкой. Проверьте повторяемость, вариации операторов, влияние приспособлений, стабильность эталонной детали и риск ложного прохода. В общедоступных материалах AIAG отмечается, что более качественные данные измерений способствуют принятию более эффективных решений. Точный метод исследования может варьироваться в зависимости от программы, но импортеру необходимы доказательства того, что система измерения может отличить соответствующую продукцию от несоответствующей при требуемом допуске.

Аудит несоответствующей продукции и доработка на месте

Найдите карантинную зону. Подтвердите физическую сегрегацию, идентификацию статуса, контроль запасов, полномочия на распоряжение и ограничение доступа. Выберите одно недавнее несоответствие и проследите его количество от обнаружения до локализации, проверки, переработки или утилизации. Запись должна согласовать соответствующее количество и предотвратить попадание бракованного материала в принятый запас.

Доработка требует утвержденной инструкции, квалифицированного персонала, повторного контроля и отслеживания. Повторный косметический ремонт может скрыть нестабильность оснастки или процесса. Повторное электрическое тестирование может скрыть периодические неисправности разъемов, неисправности коммутатора или события защиты контроллера. Спросите, как тенденция дефектов достигает технологического процесса и изменили ли предупреждающие действия план контроля.

Проверьте контроль изменений, прежде чем он станет полевой заявкой

Определите изменения, требующие уведомления или одобрения: производственная площадка, субподрядный поставщик, марка смолы или материала, обмотка двигателя, магниты, подшипники, щетки, электронные компоненты, печатная плата, встроенное ПО, клеммы разъема, инструменты, последовательность процесса, метод испытаний, упаковка и этикетка. Затем просмотрите завершенное изменение. Подтвердите оценку рисков, валидацию, сегрегацию запасов, эффективную партию и обновленные документы.

Особого внимания заслуживают замены дефицита. Спросите, как покупка блокирует неутвержденный компонент и как разрешаются временные отклонения. Совместимый контроллер, подшипник или пластик могут изменить ток, тепловое поведение, связь, вибрацию или срок службы. Контроль изменений должен сохранять функциональность, а не только размеры и цену.

Оценка мощности, технического обслуживания и непрерывности бизнеса

Производительность должна рассчитываться на основе продемонстрированного времени цикла, производительности, переналадки, планового технического обслуживания, структуры труда и узкого оборудования. Сравните заявление с фактическими производственными записями аналогичных деталей. Спросите, как спрос на смешанные модели влияет на формовочные инструменты, намоточное оборудование, балансировку, программирование и окончательные испытания. Высокая численность сборочного персонала не может компенсировать наличие одной ограниченной формы или стенда с воздушным потоком.

Просмотрите завершение профилактического обслуживания и недавние поломки критически важного оборудования. Проверьте запасные инструменты, приспособления, тестовые компьютеры, программы и сменные инструменты. Планирование непрерывности бизнеса должно учитывать вопросы энергоснабжения, пожара, наводнения, прерывания работы ключевых подуровней, резервного копирования данных и альтернативного производства. Целью является надежный путь восстановления, а не общий плакат о чрезвычайной ситуации.

Проверка упаковки, этикеток и разрешения на поставку

Упаковка должна соответствовать фактическому маршруту и ​​условиям хранения. Проверьте защиту лезвий, креплений кожуха, разъемов, электроники и балансировочных грузов. Проведите или проверьте проверку транспортировки с учетом размера коробки, поддона, влажности и риска при обращении. Проверьте версию этикетки, номер детали, код партии, количество, маркировку страны или нормативных документов, а также читаемость штрих-кода.

Извещение об отгрузке должно связывать упакованную партию со статусом проверки и заказом клиента. Подтвердите, кто может снять блокировку и как предотвратить использование смешанных или устаревших ярлыков. Если включена частная торговая марка, контролируйте оформление, авторизацию товарного знака, рыночный язык и версию отдельно от утверждения продукта.

Используйте записи о гарантиях и рекламациях в качестве аудиторских доказательств

Запросите тенденции жалоб по семействам деталей и видам отказов, по возможности с поправкой на объем поставок. Рассмотрите одно закрытое корректирующее действие, начиная с первоначального сдерживания и заканчивая доказательствами первопричины, постоянными действиями и проверкой эффективности. Полированный 8Д не убедителен, если возвращенные детали не сохранились, неисправность не воспроизведена или действие лишь переучило оператора.

В отношении претензий вентилятора доказательства могут включать нагрев разъема, напряжение нагрузки, ток, данные команд и обратной связи, повреждение лопастей, состояние подшипников, состояние диагностики контроллера, попадание воды, партию, применение транспортного средства и контекст установки. Поставщик должен отделять отказ продукта от повреждения при использовании, ремня безопасности или удара, не используя фразу «неисправность не обнаружена» по умолчанию. А Модуль управления вентилятором или встроенный привод также нуждаются в электронном и коммуникационном контексте, а не только в результате вращения.

Оценивайте доказательства и риск, а не гостеприимство

Взвешивание выводов по продуктам и бизнес-рискам. Отсутствие служебной этикетки не означает неконтролируемую прошивку, неизвестную смолу, пропущенный тест или нарушение отслеживания. Запишите объективные доказательства, затронутую часть или процесс, требование, риск, владельца и срок выполнения. Фотографии должны соблюдать правила конфиденциальности и безопасности; они должны поддерживать наблюдение, а не заменять его.

Установите правила выпуска до того, как появятся корректирующие действия

Требуйте доказательств, пропорциональных выводам: сами по себе пересмотренные документы редко доказывают реализацию. Используйте фотографии, записи об обучении и компетентности, историю параметров, результаты испытаний, обновленную систему защиты от ошибок, проблемы отслеживания и контрольные образцы. В случае серьезных рисков продукта повторите проверку затронутого процесса или проведите целенаправленную удаленную проверку перед выпуском.

Утвердите маршрут от образца к оптовой партии, а не только имя поставщика

В утверждении поставщика должны быть указаны производственная площадка, семейство продуктов, процессы, зависимости подуровней, уровень доказательности и ограничения. Сообщайте точный номер детали только после согласования утвержденного образца, чертежа, спецификации, плана производительности, упаковки и метода отслеживания. Сохраните контролируемый образец и протокол утверждения. Определите количество продукции для проверки, проверку первой партии и мониторинг ранней партии.

Для импортера практическое решение заключается в том, сможет ли продемонстрированная система неоднократно преобразовывать требования в соответствующий продукт и реагировать на изменения. Сильная фабрика может объяснить свои риски, показать фактические отчеты, раскрыть информацию о контролируемых партнерах и остановить сомнительную продукцию. Слабый зависит от выбранных образцов, широких сертификатов и обещаний, которые не связаны с полом.

Что вы должны отправить при запросе аудита производителя?

Отправьте целевые ссылки на оригинальное оборудование и приложения, объем поставки, электрическую архитектуру, доказательства функций разъемов и выводов, требуемый воздушный поток или базовые характеристики установленной продукции, механические интерфейсы, годовой прогноз, дату запуска, целевой рынок, упаковку и требуемый уровень доказательств. Укажите, поддерживает ли аудит квалификацию послепродажного обслуживания, частную торговую марку, PPAP для клиентов или другую программу.

Elecdura может проверить требования к выбору охлаждающих вентиляторов и выборочной проверке, когда вы предоставите доказательства применения, ожидаемое количество и объем аудита. План окончательного контроля и критерии выпуска должны оставаться привязанными к утвержденной детали и требованиям заказчика, а не к общей претензии к семейству продуктов.

Ссылки

• Обзор ISO, ISO 9001:2015 — структура управления качеством, оценка эффективности, контекст аудита и улучшения.

• Группа аудиторской практики ISO 9001, внешние поставщики — руководство по контролю и проверке поставщиков на основе рисков.

• IATF, «Особые требования заказчика» — текущие требования к автомобильной отрасли, относящиеся к конкретной программе, и ссылки на PPAP.

• Публичный обзор AIAG, CQI-19 — управление подуровнем, сквозные характеристики и риск поставщика.

• ISO 16750-1:2023 — воздействие окружающей среды на место установки и общие условия испытаний электрических/электронных компонентов транспортных средств.

• ANSI/AMCA 210-25 / ASHRAE 51-25 — единые лабораторные методы определения аэродинамических характеристик вентиляторов.
