Датчик температури охолоджуючої рідини чи модуль керування вентилятором? Як відстежити проблеми з вентилятором радіатора

Проблема з вентилятором радіатора може початися з датчика температури охолоджуючої рідини, але вона також може початися з реле вентилятора, модуля керування вентилятором, проводки, двигуна вентилятора, входу тиску кондиціонера або самої команди ECU. Симптоми накладаються. Поганий сигнал температури охолоджуючої рідини може змусити вентилятор працювати постійно або ніколи не вмикатися. Не вдалося модуль керування вентилятором може викликати ту саму скаргу. Слабкий двигун вентилятора може пошкодити модуль або реле та знову вивести з ладу нову частину керування.

Найбезпечніший спосіб діагностувати проблему — відстежити сигнальний ланцюг. Почніть із даних про температуру охолоджувальної рідини в реальному часі, перевірте, чи запитує ECU роботу вентилятора, перевірте, чи реле або модуль отримує цю команду, перевірте вихідну потужність і землю, а потім перевірте струм двигуна та потік повітря. Такий підхід запобігає поширеній помилці заміни датчика температури охолоджуючої рідини, модуля вентилятора та двигуна вентилятора одну за одною, не доводячи, яка частина насправді вийшла з ладу.

Ланцюг керування вентилятором простими словами

Вентилятор охолодження не вирішує, коли працювати сам. Автомобіль вимірює температуру та робочі умови, а потім за потреби дає команду на потік повітря. У загальній системі датчик температури охолоджуючої рідини повідомляє про температуру двигуна в ECU. ЕБУ порівнює ці дані із запрограмованими пороговими значеннями та іншими вхідними даними, такими як запит кондиціонера, швидкість автомобіля, навантаження на двигун і іноді температура головки блоку циліндрів. Потім ECU активує реле, надсилає команду ШІМ до модуля або керує вбудованим блоком вентилятора.

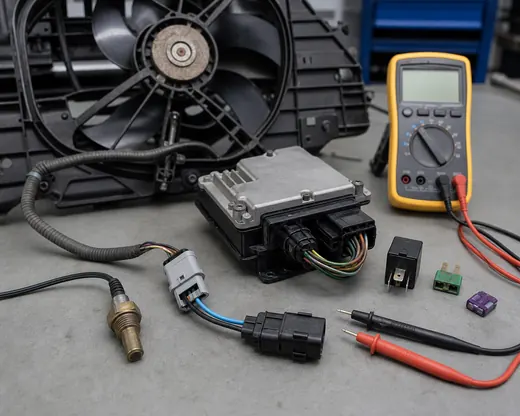

Діагностика вентилятора радіатора – це перевірка сигнального ланцюга: вхід температури, логіка ECU, вихід керування, навантаження двигуна та потік повітря.

Звідти пристрій керування надсилає живлення на двигун вентилятора. Двигун обертає лопаті, кожух направляє повітря через радіатор і конденсатор, а система охолодження відводить тепло. Збій у будь-якому місці цього ланцюга може виглядати як проблема вентилятора. Датчик може повідомляти неправильну температуру. ЕБУ може керувати безвідмовною роботою вентилятора. Контакти реле можуть залипнути. Модуль може припинити регулювання виходу. Проводка може піддатися корозії. Двигун може споживати занадто багато струму. Лезо може обертатися, але рухається слабким повітряним потоком, оскільки встановлено неправильний вузол.

Для ремонтних майстерень відстеження ланцюга економить час. Для імпортерів і дистриб’юторів це зменшує гарантійні суперечки. Повернений модуль вентилятора може бути справним, якщо його було встановлено в транспортному засобі з замкнутим двигуном. Повернений двигун вентилятора може бути справним, якщо ECU ніколи не керував вентилятором. Повернений датчик може бути справним, якщо після обслуговування був низький рівень охолоджуючої рідини або у ньому залишилося повітря.

Перекриття симптомів: чому не вдається вгадати

Датчик температури охолоджуючої рідини, модуль керування вентилятором, реле та двигун можуть викликати подібні симптоми, оскільки всі вони впливають на один і той самий вихід: роботу вентилятора. Вентилятор, який не працює, може бути викликаний поганим двигуном, але це також може бути викликано відсутністю команди, відсутністю релейного виходу, відсутністю живлення модуля або відкритим ґрунтом. Вентилятор, який постійно працює, може бути спричинений зависанням реле, але це також може бути спричинено неправдоподібним показанням датчика, яке змушує працювати в безвідмовному режимі.

Це перекриття є причиною того, що підхід лише до частин часто не вдається. Заміна найпоширенішої частини іноді може спрацювати, але це не є надійним методом діагностики. Кращий підхід полягає в тому, щоб довести, який етап ланцюга неправильний.

Крок 1: Зчитайте дані температури охолоджуючої рідини

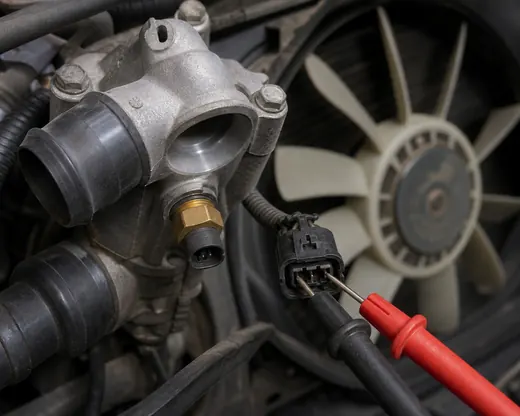

Датчик температури охолоджуючої рідини слід перевірити за поточними даними перед його заміною. Після того, як автомобіль простояв протягом ночі, показання температури охолоджуючої рідини повинні бути близькими до температури навколишнього середовища. Він не обов’язково повинен бути ідентичним, але він має бути розумним. Якщо скануючий інструмент показує дуже гарячий двигун, коли двигун холодний, ECU може подати команду на вентилятор, оскільки він вважає, що відбувається перегрів. Якщо скануючий прилад показує надзвичайно низьке або неможливе значення, деякі транспортні засоби можуть запускати вентилятор як стратегію захисту, оскільки сигналу температури не можна довіряти.

Дані датчика слід перевірити, перш ніж звинувачувати модуль вентилятора або двигун вентилятора у скаргі.

Коли двигун нагрівається, температура повинна плавно підвищуватися. Показання датчика, яке стрибає, раптово падає або залишається нерухомим, може вказувати на несправність датчика, роз’єму, опорної напруги, заземлення або проводки. Не забувайте про рівень охолоджуючої рідини та повітряні кишені. Якщо датчик не занурений в охолоджуючу рідину, оскільки в системі низький рівень або в ньому є повітря, дані можуть не відображати справжню температуру двигуна. Нещодавно замінений термостат, радіатор, водяний насос або шланг можуть потрапляти повітря, якщо систему не було правильно видалено.

Якщо дані про температуру правдоподібні, а двигун справді гарячий, можливо, датчик справляється зі своєю роботою. У цьому випадку продіагностуйте систему охолодження, а не тільки електричну схему вентилятора. Якщо дані неправдоподібні, продіагностуйте ланцюг датчика перед заміною модуля вентилятора або двигуна.

Крок 2. Перевірте, чи керує блок керування вентилятором

Багато інструментів сканування показують команду вентилятора, робочий цикл вентилятора, запит вентилятора охолодження або статус керування виходом. Ці дані відокремлюють керований вентилятор від неконтрольованого. Якщо ECU дає команду на 90 відсотків швидкості вентилятора, можливо, виконується лише модуль вентилятора. Якщо ECU дає команду нуль відсотків, а вентилятор все ще працює, реле, модуль, електропроводка або сторона виходу є підозрілою.

Якщо доступні активні тести, подайте команду на ввімкнення та вимкнення вентилятора. Слідкуйте за тим, чи клацає реле, чи змінюється потужність модуля та чи реагує швидкість вентилятора. Якщо вентилятор правильно реагує на активну команду, двигун і шлях керування можуть бути функціональними, і справжня проблема може полягати в тому, що вхідний сигнал запускає команду під час нормальної роботи. Якщо вентилятор не реагує на активну команду, перейдіть до перевірки реле, модуля, живлення, заземлення та двигуна.

Необхідно розглянути запит на кондиціонер. У деяких транспортних засобах вентилятор запускається щоразу, коли працює кондиціонер. Інші збільшують швидкість вентилятора в міру підвищення тиску холодоагенту. Якщо дані про тиск кондиціонера неправильні, ECU може подати команду на вентилятор, навіть якщо температура охолоджуючої рідини нормальна. Якщо проблема з вентилятором виникає лише з увімкненим кондиціонером, включіть у тест потік повітря в конденсаторі, дані датчика тиску кондиціонера та блокування конденсатора.

Крок 3: Перевірте вихід реле або модуля

Системи з релейним керуванням зазвичай простіше. Визначте реле, перевірте запобіжник, перевірте живлення акумулятора, перевірте сторону керування та перевірте, чи вихідна напруга досягає вентилятора за командою. Якщо вихід реле залишається під напругою без команди, можливо, контакти реле застрягли або схема керування реле може бути заземлена, а цього не повинно бути. Якщо реле ніколи не видає напругу за наявності команди, можливо, несправно реле, розетка, запобіжник або проводка.

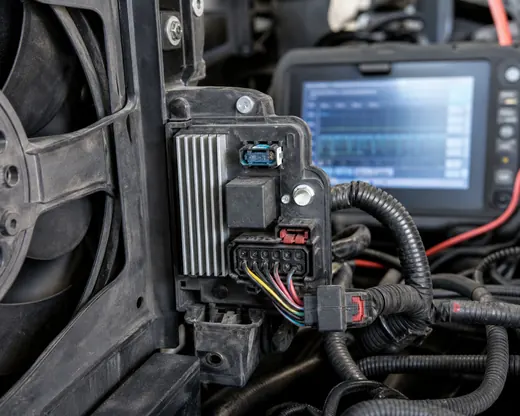

Системи з модульним керуванням потребують більш ретельного тестування. Модуль зазвичай потребує живлення, заземлення, командного сигналу та виходу. Якщо живлення або заземлення відсутні, модуль не можна оцінити. Якщо команда відсутня, модуль може не активувати вентилятор. Якщо команда присутня, але вивід відсутній, модуль може вийти з ладу. Якщо команду вимкнено, але вихід залишається ввімкненим, можливо, модуль застряг увімкненим або вихідний дріт може бути замкнено на живлення.

Діагностика модуля повинна підтвердити вхід команди, живлення, заземлення, стан роз’єму та вихід перед замовленням деталей.

Для багатоконтактних блоків вентиляторів не вгадуйте контакти. Сучасний інтегрований вентилятор може включати живлення, заземлення, команду ШІМ, діагностичний зворотний зв’язок або зв’язок у стилі LIN залежно від конструкції автомобіля. Подача прямої напруги акумулятора на неправильну клему може пошкодити електроніку. Використовуйте схему підключення або відомі прикладні дані перед стендовим випробуванням.

Крок 4. Перевірте двигун вентилятора та навантаження

Після того, як вихідний сигнал команди та керування зрозумілий, перевірте двигун вентилятора як навантаження. Двигун, який отримує належну напругу та землю, але не працює, швидше за все, вийшов з ладу. Двигун, який працює безпосередньо від 12 В, але споживає надмірний струм, може пошкодити реле та модулі. Двигун, який обертається повільно, може мати низьку напругу, високий опір у роз’ємі, зношені щітки, опір підшипника або механічні перешкоди від кожуха.

Елекдури Процес тестування двигуна вентилятора радіатора більш детально охоплює пряме тестування 12 В, падіння напруги та споживання струму. У цій статті ключовим моментом є стосунки. Двигун вентилятора не відокремлений від модуля. Якщо двигун споживає занадто великий струм, модуль може перегрітися. Якщо лезо неправильне, двигун може обертатися, але не пропускає достатньо повітря. Якщо роз’єм згорів, новий двигун може працювати погано, оскільки клема на стороні автомобіля слабка.

Для заміни лише двигуна перевірте, чи лезо та кожух можна використовувати багаторазово. Для повної заміни вузла перевірте роз’єм, стратегію керування, діаметр леза, глибину кожуха, точки кріплення, напругу та номер оригінального обладнання. Elecdura постачає обидва двигуни вентилятора радіатора та повні вузли вентилятора охолодження, але правильний вибір залежить від типу несправності та конструкції застосування.

P0480 і коди керування вентилятором охолодження

Діагностичний код несправності P0480 зазвичай асоціюється з проблемами в ланцюзі керування вентилятором охолодження. Це може включати реле, проводку, двигун вентилятора, модуль керування або температурний вхід залежно від автомобіля. Код не слід розглядати як автоматичний вердикт двигуна вентилятора. Це означає, що поведінка схеми керування не відповідає очікуванням PCM.

Корисний робочий процес на основі коду простий. Запишіть код і умови стоп-кадру. Перевірте, чи було задано вентилятор. Огляньте запобіжники та реле. Перевірте живлення та заземлення. Перевірте споживання струму двигуна вентилятора. Порівняйте дані про температуру охолоджуючої рідини з фактичним станом двигуна. Огляньте джгут поблизу зон із сильним нагріванням та високою вібрацією. Видаліть код лише після того, як тестовий шлях виявить ймовірну причину.

Для покупців запчастин коди корисні, але неповні. Клієнт, який каже 'P0480, потрібен вентилятор', може все одно потребувати реле, модуля, ремонту джгута або датчика. Попросіть повну діагностику перед відправкою високовартісної збірки. Це захищає як покупця, так і постачальника від повернення, якого можна уникнути.

Таблиця рішень: датчик, модуль, реле, двигун чи збірка?

Чому відповідність деталей має значення в цьому діагнозі

Деталі вентилятора радіатора часто візуально схожі. Це небезпечно. Дві збірки можуть використовувати однакову форму кожуха, але різну потужність двигуна. Два модулі можуть використовувати подібні корпуси, але різну логіку сигналу. Резистор може підходити фізично, але забезпечувати неправильну швидкість. Вентилятор, який не підходить для автомобіля, може викликати ті ж симптоми, що й несправний датчик або модуль: слабкий потік повітря, надмірний струм, затримка реакції вентилятора або проблеми з тиском кондиціонера.

Для заміни підтвердьте номер оригінального обладнання, ринок транспортного засобу, напругу, кількість контактів роз’єму, діаметр леза, розміри кожуха, монтажні вкладки, інтеграцію резистора/модуля та тип керування. Якщо оригінальна деталь використовує ШІМ-керування, переконайтеся, що заміна підтримує таку саму командну стратегію. Якщо програма використовує просту систему реле та резисторів, підтвердьте низькошвидкісні та високошвидкісні шляхи окремо. Якщо в транспортному засобі використовується повністю вбудований модуль вентилятора, заміна лише двигуна може не вирішити несправність електроніки.

Елекдури Порівняння модуля керування вентилятором і резистора вентилятора охолодження може допомогти покупцям розділити дві частини керування, які зазвичай плутають. Для більших програм повний блок охолоджуючого вентилятора може зменшити ризик встановлення, оскільки двигун, лопаті, кожух і електроніка постачаються як єдиний блок. Для деяких ринків постачання лише двигунів все ще є корисним, особливо коли місцеві ремонтні звички сприяють відновленню вузлів.

Контрольний список повернення та гарантії для дистриб’юторів

Коли клієнт повертає вентиляторний модуль, двигун або вузол, зберіть докази, перш ніж прийняти деталь як дефектну. Мова не йде про відмову від претензій. Йдеться про визначення того, чи вийшла з ладу деталь для заміни, автомобіль спричинив поломку чи була встановлена ​​неправильна деталь.

• Марка автомобіля, модель, рік, двигун і регіон ринку.

• Оригінальний номер OE та номер запасної частини.

• Фотографії оригінальних і замінних роз'ємів.

• Стан скарги: холодний запуск, гарячий простій, кондиціонер увімкнений, після вимкнення або відсутність роботи вентилятора.

• Дані скануючого приладу про температуру охолоджуючої рідини та команду вентилятора, якщо є.

• Результат перевірки реле та запобіжника.

• Модуль живлення, заземлення, команда та вихідний результат.

• Споживання струму двигуна вентилятора та напруга під навантаженням.

• Фотографії будь-якого оплавленого роз’єму, пошкодженого кожуха або лезового контакту.

• Примітки щодо встановлення, особливо якщо проводився ремонт проводки або роз’єму.

Цей контрольний список допомагає імпортерам уникнути двох поширених втрат: заміни недефектних деталей і повторного відправлення не тієї деталі, оскільки першопричина не була задокументована. Це також надає постачальнику достатньо інформації для покращення відповідності каталогу, приміток щодо упаковки та перевірки якості для наступного замовлення.

Практичний діагностичний потік

1. Визначте ознаку: відсутність вентилятора, постійний вентилятор, лише висока швидкість, низька швидкість відсутня, проблема, пов’язана з кондиціонером, або перегрів на холостому ході.

2. Зчитування даних про температуру холодної та теплої рідини.

3. Перевірте, чи ECU керує роботою вентилятора.

4. Перевірте запит на систему кондиціонування та дані про тиск, якщо симптом змінюється разом із кондиціонуванням.

5. Перевірте вихід реле або вихід модуля відповідно до схеми електропроводки автомобіля.

6. Перевірте живлення та заземлення на роз’ємі вентилятора під навантаженням.

7. Виміряйте струм двигуна та перевірте теплові пошкодження роз’єму.

8. Перевірте напрямок повітряного потоку, стан леза та підгонку кожуха.

9. Зіставте запасну частину за номером OE, роз’ємом, напругою, стратегією керування та застосуванням.

10. Замініть перевірену частину, що вийшла з ладу, і повторно перевірте відповідь на команду.

Цей потік повільніший, ніж вгадування, але він швидший, ніж заміна трьох частин. Це також забезпечує більш чіткий запис ремонту. Якщо дані датчика неправильні, виправте введення. Якщо команда правильна, але вихід неправильний, виправте пристрій керування. Якщо вихід правильний, але двигун виходить з ладу, замініть двигун або вузол. Якщо вентилятор погано пропускає повітря, незважаючи на обертання, перевірте відповідність збірки та механічний стан.

Остаточна відповідь

Якщо ви обираєте між датчиком температури охолоджуючої рідини та модулем керування вентилятором, не вибирайте лише за симптомом. Поганий датчик може змусити хороший модуль запустити вентилятор у невідповідний момент. Поганий модуль може ігнорувати правильну команду. Заклинило реле може обійти обидва. Слабкий двигун може перевантажити схему керування та викликати повторні збої. Правильну відповідь можна отримати, відстеживши ланцюжок: дані датчика, команда ECU, вихід реле або модуля, струм двигуна та потік повітря.

Для ремонтних бригад цей процес запобігає непотрібній заміні деталей. Для оптових покупців це покращує рішення щодо встановлення та зменшує повернення. Якщо докази вказують на двигун вентилятора охолодження, модуль керування вентилятором, резистор або повну збірку вентилятора, Elecdura може допомогти підібрати заміну за посиланням на оригінальне обладнання, роз’ємом, напругою, конструкцією керування, розмірами кожуха та вимогами до замовлення.
