Витік корпусу масляного фільтра проти витоку Масляний радіатор : як знайти справжнє джерело

Як відрізнити витік корпусу масляного фільтра від витоку Масляний радіатор ?

Очистіть і задокументуйте територію, визначте, чи є рідина, що витікає, моторним маслом чи охолоджуючою рідиною, а потім відстежте найвищу свіжу вологу точку, поки двигун виконує контрольовані випробування виробника автомобіля. Кришка фільтра або ущільнювач корпусу зазвичай протікає назовні навколо свого з’єднання. Охолоджувач може протікати ззовні через ущільнювачі, пробки чи корпус або всередину між контурами оливи та охолоджуючої рідини. Масло, що стікає з кришки клапана, вакуумного насоса, датчика тиску або нещодавнього обслуговування фільтра, може імітувати будь-яку несправність.

Не замінюйте найбільш видимий нижній компонент, перш ніж перевірити джерело. BMW Керівництво з обслуговування попереджає, що звичайне просочування, накопичений бруд і залишки масла від технічного обслуговування можуть виглядати як активний витік і призвести до непотрібної роботи прокладки. Покупці, які шукають підтверджену заміну, можуть порівняти Elecdura діапазон масляного радіатора двигуна , але VIN-код двигуна, вузол OE і несправний інтерфейс потрібно ідентифікувати спочатку.

Корпус, кришка, кулер, вилки та датчики займають одну багатолюдну зону; найвища свіжа точка вологості має більше значення, ніж найнижча крапельна точка.

Спочатку класифікуйте витік

Чому цю область легко помилково діагностувати

Багато двигунів поєднують в одному модулі фільтруючий елемент, кришку, корпус, датчики тиску/температури та масляний радіатор. Масло та охолоджуюча рідина під тиском проходять через сусідні канали, ущільнені декількома прокладками, ущільнювальними кільцями, заглушками або склеєними з’єднаннями. Витік з будь-якого верхнього інтерфейсу відбувається за силою тяжіння, повітряним потоком і ливарними ребрами, поки не збирається в охолоджувачі або масляному піддоні.

Рух двигуна та потік повітря вентилятора поширюють невеликий витік на велику площу. Пил поглинає рідину та приховує передній край. Нещодавно знятий ковпачок фільтра може розлити масло за корпусом, тоді як переповнене або подвоєне ущільнення ковпака може витікати лише після підвищення тиску. Гаряча охолоджуюча рідина може випаруватися і залишити сухий кристалічний залишок замість видимої краплі.

Почніть із техніки безпеки та рівня рідини

Перевіряйте рівень моторного масла та охолоджувальної рідини лише за допомогою процедури автомобіля. Не відкривайте гарячу систему охолодження під тиском. Якщо тиск масла низький, охолоджуюча рідина потрапляє в картер, рівень масла підвищується, двигун перегрівається або є великий витік, припиніть роботу та захистіть двигун, а не продовжуйте дорожні випробування.

Одягайте рукавички та засоби захисту очей і не допускайте потрапляння рідини на ремені, вихлопну трубу та електричні роз’єми. Не визначайте охолоджуючу рідину за смаком або контактом з голою шкірою. Візьміть чисті зразки у відповідні контейнери, якщо є підозра на перехресне забруднення, і запишіть, яку охолоджуючу рідину, масло та присадки було встановлено.

Документ перед чищенням

Сфотографуйте двигун зверху та знизу з екранами у стані, в якому вони були знайдені. Запишіть зони з найвищою та найнижчою вологістю, колір рідини, малюнок пилу, напрямок розбризкування, краплі та будь-які свіжі сліди обслуговування. Перевірте кришку фільтра, роз’єми датчика, шланги, корпус охолоджувача, з’єднання корпусу з блоком і компоненти над вузлом.

Запишіть дату обслуговування масла та фільтра, номери деталей, заміну ущільнень, метод затягування, роботу охолоджуючої рідини, перегрів та нещодавній ремонт. Збережіть упаковку та знятий фільтр/ущільнювач, якщо відразу після обслуговування почнеться новий витік. Защемлене ущільнювальне кільце та тріснутий корпус потребують різних коригувальних дій.

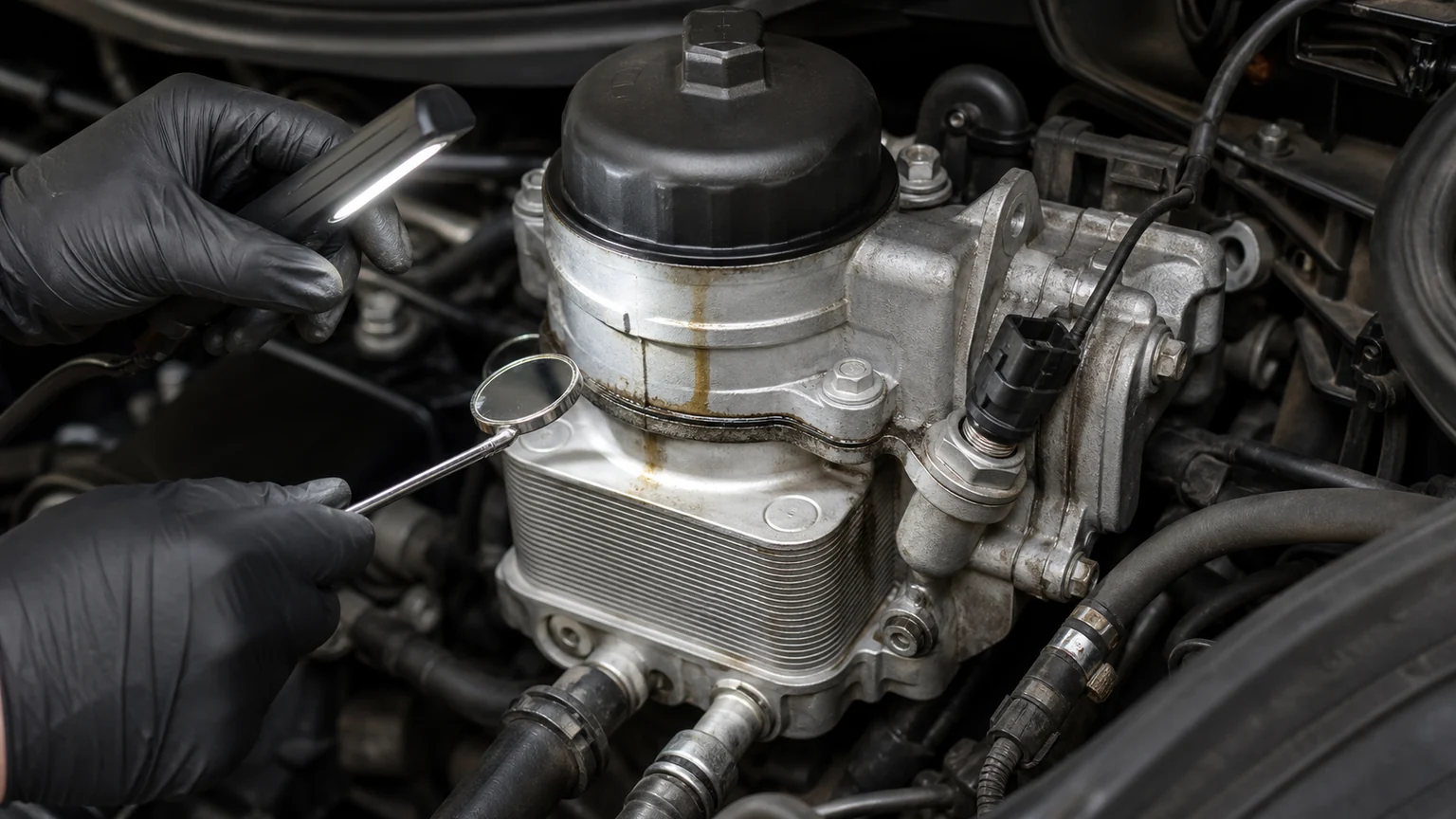

Очистіть ділянку, не стираючи несправності

Після документації використовуйте безпечний для двигуна метод, схвалений для автомобіля. Захищайте генератори змінного струму, роз'єми, ремені та гарячі поверхні. Видаліть старе масло та охолоджуючу рідину з корпусу, блоку, бризковиків і поперечин, щоб можна було відрізнити нову рідину. Повністю висушити; Застряглий засіб для чищення може нагадувати охолоджуючу рідину або барвник.

Не мийте чутливі компоненти під тиском і не вводьте розчинник у роз’єми. Якщо джерело є переривчастим, очищуйте лише після збереження відповідних доказів для гарантії. Повторно встановлюйте екрани лише тоді, коли діагностична процедура потребує вихідного повітряного потоку або коли витік необхідно перевірити під навантаженням на дорозі.

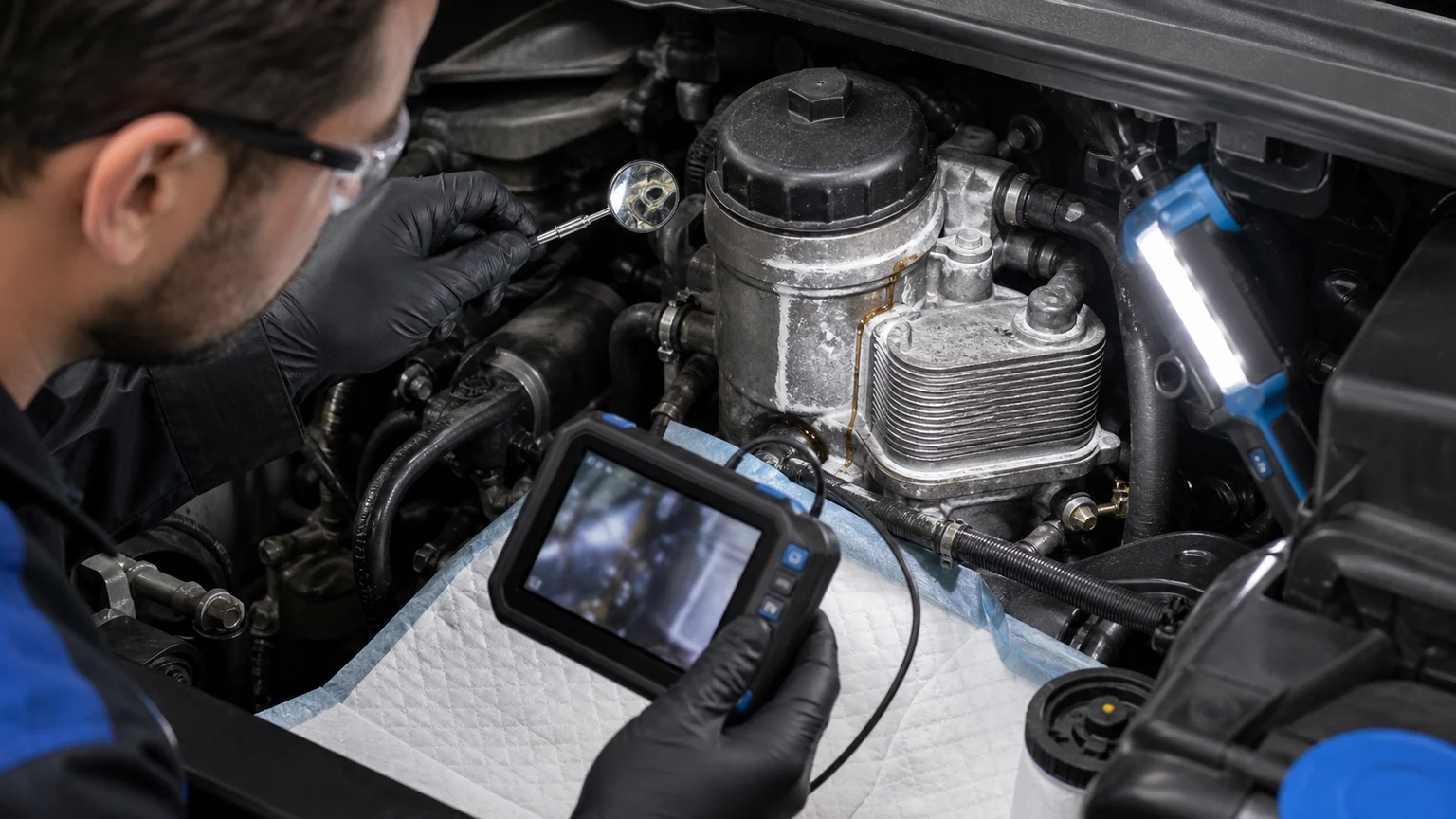

Відстежте найвищу точку свіжої вологості

Запустіть двигун або створіть тиск у зазначеному контурі згідно з процедурою майстерні, спостерігаючи з безпечного місця. Використовуйте яскраве біле світло, дзеркала або бороскоп. Почніть над корпусом фільтра і рухайтеся вниз. Свіже масло, що з’являється на краю кришки клапана та рухається за корпус, не є діагнозом прокладки корпусу.

Схвалений порошок для трасування може виявити перший вологий слід на чистій сухій поверхні. Схвалений OEM флуоресцентний барвник може допомогти з періодичними витоками, але використовуйте лише правильну хімію та кількість для моторного масла чи охолоджувальної рідини. Не змішуйте барвники між ланцюгами та не розглядайте стару флуоресценцію як доказ витоку струму.

Очистіть, висушіть і спостерігайте за початком витоку; рідина, що збирається під модулем, рідко визначає справжній перший інтерфейс.

Спочатку перевірте кришку фільтра та картридж

Перевірте правильність картриджа та ущільнення кришки. Деякі фільтри виглядають подібно, але відрізняються довжиною, кінцевими характеристиками або взаємодією обходу/антизворотного стоку. Відсутнє, подвоєне, перекручене, розрізане або неправильно розташоване ущільнювальне кільце може витікати назовні або вплинути на роботу фільтра. Ущільнювальне кільце розміщується у визначеній канавці, а не там, де воно ущільнюється.

Перевірте різьблення ковпачка, пошкодження шестигранником, викривлення та ущільнення. Замініть тріснуту кришку, а не затягуйте її занадто сильно. Змастіть нове ущільнення зазначеною рідиною та затягніть ковпачок до значення автомобіля за допомогою відповідного інструменту. Накручувальний фільтр вимагає окремої процедури контакту прокладки; не передавати правило крутного моменту в стилі кришки.

Огляньте прокладку корпусу двигуна

Прокладка корпусу може витікати під тиском оливи, охолоджуючої рідини або обох залежно від макета галереї. Шукайте свіжу лінію в інтерфейсі «корпус-блок» або «корпус-голова». Перевірте стан кріплення та деформацію лиття, але не затягуйте випадково болти на зібраному гарячому двигуні, намагаючись зупинити витік.

Під час ремонту дотримуйтеся порядку зняття, методу очищення поверхні, орієнтації прокладки, заміни болтів і послідовності затягування. Пластикові корпуси можуть деформуватися або тріснути; алюмінієві корпуси можуть кородувати навколо каналів охолоджуючої рідини. Огляньте відповідну поверхню двигуна та знайдіть будь-які дюбелі, втулки чи вставки.

Огляньте ущільнювачі охолоджувача та корпус охолоджувача

У масляних охолоджувачах зазвичай використовуються окремі ущільнювальні кільця або литі прокладки між охолоджувачем і корпусом. Зовнішнє масло або охолоджуюча рідина можуть витікати через ці інтерфейси, тоді як обидва внутрішні контури залишаються розділеними. Бюлетень GM 18-NA-150 ілюструє кілька заглушок, прокладок і двох ущільнювальних кілець масляного охолоджувача в одному вузлі фільтра/охолоджувача, показуючи, чому точне вологе походження має значення.

Перевірте пластини/корпус охолоджувача на наявність корозії, ударів або деформації та перевірте фітинги та шланги охолоджуючої рідини. Видимий витік у шві все ще може відбуватися через ущільнювальне кільце над ним. Замінити ущільнювачі на точний матеріал і профіль; загальне ущільнювальне кільце може набухати, сплющуватись або екструдуватися під дією гарячого масла/охолоджуючої рідини.

Перевірте розетки, датчики та джерела над модулем

Реле тиску масла, датчики температури, заглушки галереї, вакуумні насоси, кришки клапанів і маслопроводи турбіни можуть витікати на вузол фільтра. Фланці охолоджуючої рідини, шланги, насоси та стравлювальні з’єднання можуть робити те саме. Перевірте різьблення, ущільнювальні шайби, електричні порожнини та втулки лиття, не турбуючи перед тим підозрюване джерело.

У бюлетені BMW за 2025 рік для програм B46D/B48P/XB1G документовано вставку охолоджуючої рідини в корпус масляного фільтра, яка може деформуватися та витікати назовні. Це конкретна причина моделі, а не доказ того, що кожен корпус із зовнішнім охолоджувачем потребує однакового ремонту. Завжди перевіряйте застосовність VIN та поточну інформацію про обслуговування.

Зовнішній витік не свідчить про несправність внутрішнього охолоджувача

Ущільнювальне кільце охолоджувача до корпусу може витікати назовні, тоді як теплообмінник всередині залишається справним. І навпаки, внутрішній дефект пластини або трубки може змішувати рідини без зовнішньої крапельниці. Окрема оболонка між кожним внутрішнім контуром від ущільнення між зібраним модулем і атмосферою.

Заміна кулера, оскільки на його зовнішній поверхні видно масло, може не торкнутися протікання прокладки корпусу або датчика. Заміна тільки зовнішнього ущільнювального кільця не виправить внутрішній перехресний витік. У розпорядженні про ремонт має бути названо несправний інтерфейс і докази, які його ідентифікували.

Ретельно діагностуйте масло в охолоджуючій рідині

Тиск моторного масла часто перевищує тиск охолоджуючої рідини під час роботи, тому внутрішній шлях може проштовхувати масло в систему охолодження. GM PIP5257E інструктує техніків на названих двигунах перевірити систему масляного охолодження перед тим, як перейти до іншої внутрішньої причини двигуна. Його тиск і шлях ремонту залежать від конкретного застосування і не повинні копіюватися на непов’язаний двигун.

Масло в розширювальному бачку також може залишитися від більш ранньої поломки після часткової промивки. Візьміть зразки рідини у визначених місцях і відрізніть свіже поточне забруднення від залишків. Залежно від конструкції транспортного засобу можуть використовуватися інші теплообмінники, охолоджувачі трансмісії або шляхи лиття/прокладки головки двигуна.

Діагностуйте охолоджуючу рідину в маслі як небезпеку для двигуна

Охолоджуюча рідина в маслі зменшує змащення та може швидко пошкодити підшипники. Бежевий наліт під кришкою сам по собі не є переконливим, оскільки короткочасний конденсат може утворювати подібний осад. Більш серйозні докази включають підвищення рівня картера, втрату охолоджуючої рідини, результат лабораторного дослідження гліколю/води, широко розповсюджену емульсію або ненормальний тиск/шум масла.

Припиніть непотрібні операції, збережіть зразки масла та охолоджувальної рідини та виконайте випробування виробником двигуна тиску, хімічних речовин, витоку згоряння та ізоляції охолоджувача. Не припускайте наявність прокладки головки або кулера виключно на основі зовнішнього вигляду рідини. Визначте, чи тиск і температура масла чи охолоджуючої рідини відтворюють шлях.

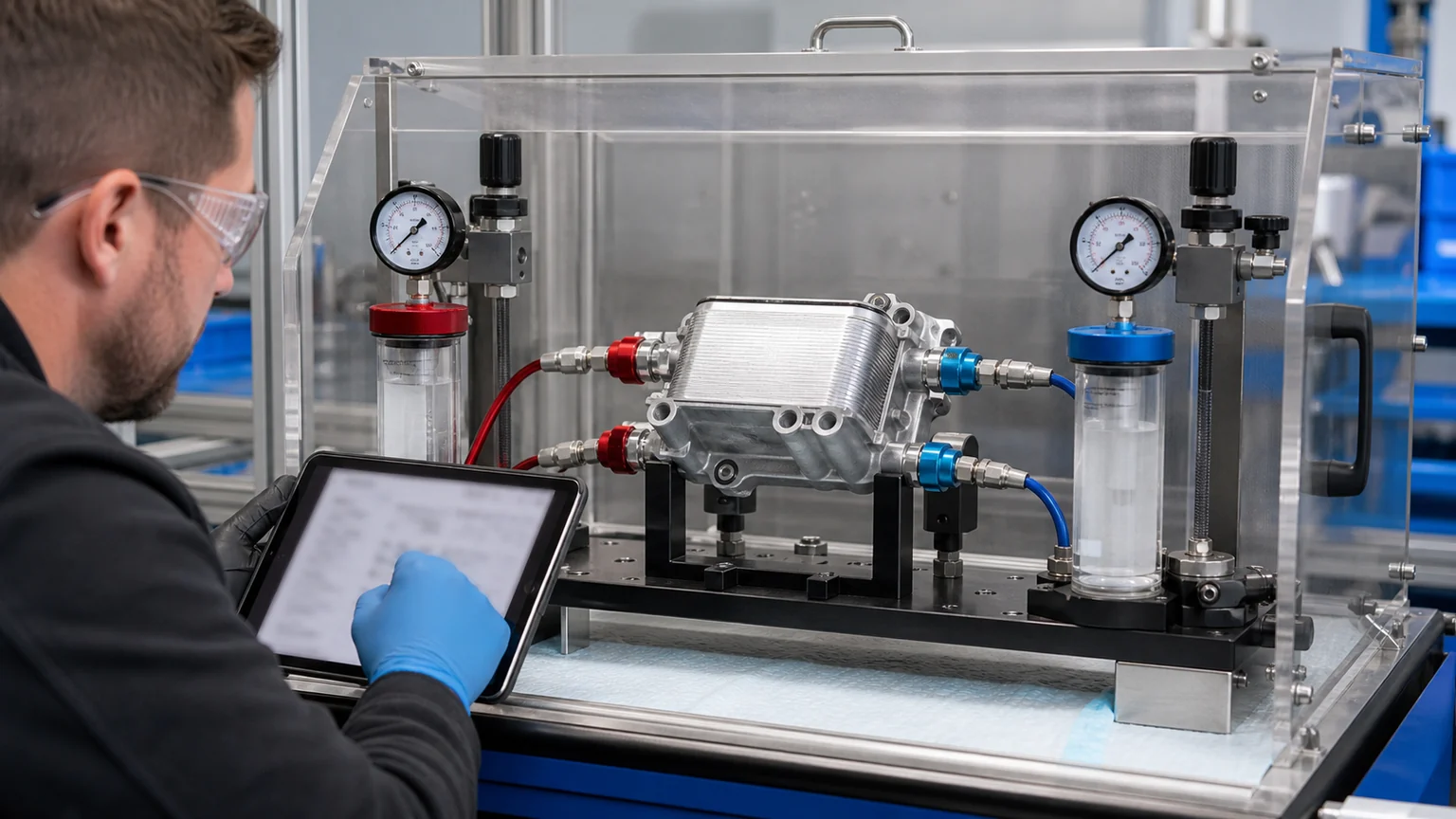

Як слід перевіряти видалений Масляний радіатор

Використовуйте пристосування та обмеження виробника, щоб ізолювати контури оливи та охолоджуючої рідини, закривати правильні порти та застосовувати вказане тестове середовище, тиск, температуру та час витримки. Окремо спостерігайте за зниженням тиску та витоком між контурами. Регулюйте тиск і використовуйте захист; Ніколи не імпровізуйте, якщо повітря в магазині перевищує параметри компонентів.

Холодне статичне випробування може пропустити термічну тріщину, тоді як надмірний випробувальний тиск може спричинити нову поломку. Деякі процедури перевіряють кулер у корпусі; інші потребують видалення. Запишіть конфігурацію тесту, калібрований манометр, результати та місце витоку. Замініть підозрілу збірку, якщо безпечний перевірений тест не може встановити цілісність.

Перевірка внутрішніх перехресних витоків ізолює контури масла та охолоджуючої рідини відповідно до точної процедури компонентів; це не неконтрольована перевірка повітря в магазині.

Корпус масляного фільтра проти Масляний радіатор доказів

Відремонтуйте та промийте правильні схеми

Замініть підтверджену несправну частину та кожну одноразову пломбу/застібку, зазначену в процедурі транспортного засобу. Захистіть відкриті канали масла та охолоджуючої рідини від сміття. Використовуйте правильну мастило для ущільнення, орієнтацію прокладки, обробку поверхні та послідовність затягування. Не додавайте надлишок герметика, який може потрапити в масляний канал.

Коли рідини змішуються, ремонт виходить за межі джерела. Дотримуйтеся методу OEM , щоб очистити або замінити забруднені резервуари, шланги, серцевину радіатора/нагрівача, масляний фільтр і моторне масло, якщо це необхідно. Еластомери можуть утримувати масло, тому може бути рекомендовано повторне обслуговування масла/фільтра або системи охолодження. Утилізуйте змішані рідини належним чином.

Які докази підтверджують вимогу щодо запчастин або робіт?

• VIN, двигун, історія пробігу, скарг та рівня рідини.

• Номери деталей фільтра, кришки, корпусу, охолоджувача та ущільнення, а також продавця та партії.

• Фотографії перед чищенням, на яких показано найбільш вологу зону та шлях рідини.

• Зразки масла та охолоджуючої рідини, сервісні продукти та виявлення забруднень.

• Метод випробування холодним/гарячим тиском, барвником або ізольованим охолоджувачем і калібровані результати.

• Записи про встановлення: стан поверхні, розташування ущільнювачів, момент затягування, наповнення маслом/охолоджуючою рідиною та видалення.

• Перевірки після ремонту та будь-яка триваюча тенденція до забруднення.

Зберігайте передбачувану несправну частину без очищення, відкриття або руйнівного випробування тиском, якщо постачальник не схвалить план аналізу. Закрийте всі отвори для масла та охолоджуючої рідини та визначте, який контур є яким. Незакріплений кулер, повернутий у змащеній мастилом коробці без корпусу, ущільнювачів або діагностичних записів, може не виявити, чи була несправність внутрішньою, зовнішньою, пов’язаною з установкою чи передньою.

Вартість заміни невідповідного компонента

Непотрібний кулер або корпус додає деталі, прокладки, масло, фільтр, охолоджуючу рідину, робочу силу та час простою, тоді як справжня кришка клапана, датчик, розлив для обслуговування або внутрішній шлях двигуна залишаються. Повторне забруднення також може пошкодити шланги та підшипники або порушити дійсну гарантію, оскільки перша умова не була дотримана.

Оцініть загальну вартість за часом діагностики, доступом для ремонту, промивкою, повторним обслуговуванням і ризиком відмови, а не лише за ціною прокладки. Короткий етап очищення та повторної перевірки часто дешевший, ніж демонтаж модуля на основі найменшої видимої краплі.

Перевірте ремонт за умов, які його піддали

Перевірте тиск системи охолодження в холодному стані, як зазначено, встановіть рівні рідини та перевірте перед запуском. Запустіть двигун, перевірте попередження про тиск масла та спостерігайте за ремонтованою ділянкою, коли температура та тиск зростають. Після контрольованого випробування приводом або навантаженням повторно перевірте вище та нижче модуля та перевірте рівні після охолодження.

Задокументуйте, що свіжа олива чи охолоджуюча рідина не з’явилися і що забруднення зменшується відповідно до плану промивання. Очищення двигуна відразу після ремонту недостатньо, якщо первинний витік стався лише під час навантаження на магістралі, холодного запуску або термічної витримки.

Часті запитання

Чи може масло на кулері підтвердити витік кулера?

Ні. Масло може витікати з кришки фільтра, прокладки корпусу, датчика, пробки або компонента вище. Очистіть і визначте найбільш свіже джерело.

Чи завжди масло в охолоджувальній рідині означає поганий масляний радіатор?

Ні. Кулер є одним із можливих шляхів. Використовуйте процедуру транспортного засобу, щоб ізолювати/випробувати його перед тим, як досліджувати інший двигун або шляхи обміну.

Чи можна судити про охолоджуючу рідину в маслі по бежевому залишку під кришкою?

Ні. Короткочасний конденсат може виглядати так само. Перевірте тенденції рівня рідини, ширший стан масла та лабораторні/ OEM діагностичні дані.

Чи слід додавати УФ-барвник до кожного витоку?

Ні. Використовуйте тільки OEM -затверджену хімію та кількість у правильній схемі, коли це необхідно. Старий або надлишок барвника може сплутати діагноз.

Чи можу я затягнути болти корпусу, щоб зупинити просочування?

Не обійшлося без процедури ремонту. Нерівномірний або надмірний крутний момент може деформувати пластик, пошкодити різьблення або тріснути корпус.

Чи потрібно промивати систему охолодження після забруднення маслом?

Зазвичай потрібен контрольований план очищення або заміни компонентів, але точний метод залежить від матеріалів автомобіля та ступеня забруднення.

Доведіть несправність інтерфейсу перед замовленням деталей

Вирішальним доказом є не компонент з найбільшою кількістю масла. Це перше свіже місце витоку або контрольована перехресна несправність. Окремі залишки просочування, зовнішня моторна олива, зовнішня охолоджуюча рідина та внутрішнє змішування; зберігати зразки; потім виконайте спеціальне тестування та ремонт VIN.
