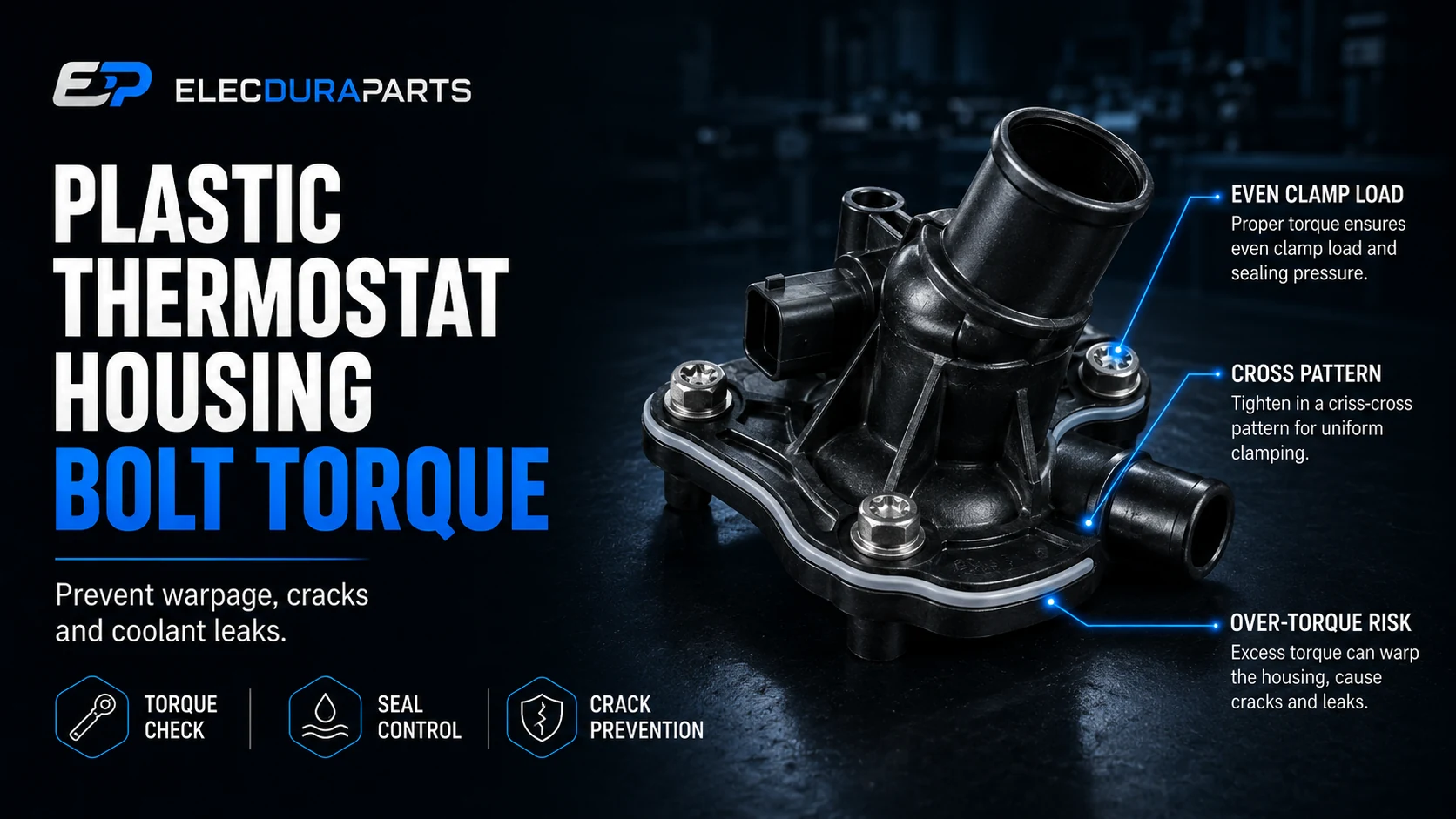

Крутний момент болта пластикового корпусу термостата: запобігання викривленню фланців і протіканню ущільнень

Момент затягування болтів корпусу термостата є структурною змінною ущільнення, а не просто остаточним числом у замовленні на ремонт. Пластиковий корпус має достатньо стиснути прокладку або ущільнювальне кільце для герметизації, а його фланець, опори болтів і литі металеві вставки залишаються в своїх пружних і геометричних межах. Занадто мале навантаження на затиск може призвести до витоку; надмірне або нерівномірне навантаження на затиск може зігнути фланець, розчавити ущільнення, витягнути вставку, тріснути втулку або створити витік після термічного циклу.

Жодне універсальне значення крутного моменту не є безпечним для кожного корпусу термостата. Діаметр кріпильного елемента, крок різьби, матеріал болта, змащення, ремонт різьби, конструкція корпусу, тип вставки, прокладка, сполучна поверхня та послідовність затягування впливають на співвідношення між крутним моментом ключа та фактичним навантаженням на затиск. Правильна специфікація та послідовність повинні виходити з дійсної сервісної інформації для точного застосування.

Перед встановленням визначте вузол через Elecdura серії термостатів охолоджуючої рідини двигуна , порівняйте кожну точку кріплення та функцію ущільнення та переконайтеся, що межею обслуговування є корпус, вставка термостата чи повний модуль.

Швидка відповідь: Контролюйте навантаження, геометрію та послідовність разом

Використовуйте вказані кріпильні елементи, стан різьби, послідовність затягування, поетапні проходи та процедуру остаточного затягування або кута. Встановіть корпус природним чином перед затягуванням; болти не повинні тягнути невідповідний фланець на місце. Спочатку перевірте площинність, вставки, виступи, різьбу та ущільнення. Якщо будь-яка з цих основ пошкоджена, досягнення специфікації крутного моменту не доводить надійність з’єднання.

Чому крутний момент є лише непрямим вимірюванням

Більшість прикладеного крутного моменту споживається тертям

Динамометричний ключ вимірює опір обертанню, тоді як з’єднання потребує осьового затиску. Нитка та тертя під головкою споживають більшу частину прикладеного крутного моменту. Таким чином, масло, охолоджуюча рідина, корозія, фіксатор різьблення, нове покриття або брудна поверхня шайби можуть змінити навантаження затиску за того самого зазначеного крутного моменту.

Специфікації сухого та змащеного не є взаємозамінними

Не змащуйте болт, якщо цього не вимагає процедура. Застосування масла з крутним моментом, указаним для сухих різьб, може призвести до надмірного попереднього натягу. І навпаки, корозійні сухі різьби можуть досягти значення крутного моменту до того, як виникне відповідне навантаження на затиск.

Пластик змінює розподіл навантаження

Металеві фланці зазвичай розподіляють навантаження інакше, ніж склонаповнений полімер. Пластик може деформуватися локально під шайбою або навколо литого виступу, особливо коли він гарячий. У конструкції можуть використовуватися рукави або вставки для контролю компресії, але ці елементи мають бути присутніми та правильно розташовуватися.

Перегляньте конфігурація термостата перед застосуванням процедури з візуально схожого алюмінієвого корпусу.

Як деформуються пластикові корпуси

Нерівномірне затягування згинає фланець

Повністю затягнувши один кут, а інші залишаються ослабленими, корпус може нахилитися та стиснути прокладку. Протилежний край може залишатися відкритим або фланець може тимчасово прилягати, а потім ослаблятися, приймаючи вигнуту форму. Зазначена перехресна або прогресивна послідовність розподіляє навантаження в міру посадки ущільнення.

Більше болтів автоматично не запобігає викривленню

Довгий фланець із багатьма кріпленнями може коливатися між точками, коли послідовність неконтрольована. Відстань між болтами, конструкція ребер і жорсткість сполучної поверхні визначають спосіб переміщення навантаження.

Повзучість полімеру зменшує навантаження на затиск з часом

Під тривалими навантаженнями та температурою полімер може повільно деформуватися. Це повзання. З’єднання може пройти негайне випробування тиском, але втратити навантаження затискача після повторного нагрівання. Матеріал корпусу, секція стінки, конструкція вставки та відновлення прокладки вибираються для керування цією поведінкою; додатковий крутний момент не є універсальним лікуванням.

Теплове розширення може відкрити крайове ущільнення

Пластиковий корпус, алюмінієва головка циліндра, сталеві кріплення і еластомерне ущільнення розширюються по-різному. Фланець, уже деформований під час складання, може протікати лише в гарячому стані або під час охолодження. Запишіть час витоку, а не припускайте, що нова прокладка несправна.

Перевірте заміну перед встановленням

Перевірте повну ідентичність частини

Збігайтеся з номером оригінального обладнання, двигуном, датою виробництва, матеріалом корпусу, портами для шлангів, розташуванням датчиків, типом термостата, профілем ущільнення, шаблоном болтів і включеними компонентами. Частина, яка має спільний малюнок болтів, все ще може мати різне зміщення фланців або проходи для охолоджуючої рідини.

Перевірте деформацію упаковки та зберігання

Довгі пластикові корпуси можуть деформуватися, якщо зберігаються під навантаженням або упаковані з портом, що підтримує виріб. Огляньте невстановлену деталь у визначених опорних точках. Не змушуйте це робити, а потім оголошуйте це прийнятним.

Огляньте фланець і канавку ущільнювача

Подивіться на формувальні спалахи, надрізи, раковини, тріщини, підняті сліди виштовхування, забруднення та пошкоджені канавки ущільнювального кільця. Використовуйте відповідну лінійку або перевірку пристосувань лише за кресленням деталі або погодженими критеріями. Універсально допустимого зазору фланця не існує.

Огляньте вставки та гільзи болтів

Металеві вставки мають бути правильно розташовані, надійно та без пошкоджень різьби. Горда вставка може зупинити фланець від посадки; заглиблена або вільна вставка може дозволити локальне розчавлення. Порівняйте всі положення та сфотографуйте відхилення перед складанням.

Для координації заявки та якості надходження Elecdura Підтримка післяпродажного пошуку може підтримувати розмірні докази, пов’язані з правильним номером деталі.

Підготуйте сполучну поверхню, не пошкодивши її

Видаліть залишки схваленим методом

Старий матеріал прокладки, корозія, герметик і бруд перешкоджають рівномірному контакту. Очистіть сполучну поверхню, не надрізаючи алюміній, не вбиваючи абразивний матеріал у контур охолодження та не закругляючи краї ущільнення. Захист відкритих проходів.

Силові абразиви можуть змінити площинність

Агресивні диски видаляють основний матеріал і можуть створювати низькі ділянки, залишаючи візуально яскраву поверхню. Чистота і геометрія - різні умови. Дотримуйтесь методу підготовки поверхні виробника двигуна.

Перевірте поверхню з боку двигуна

Новий корпус термостата в зборі не може ущільнити пошкоджену, корозійну або деформовану головку циліндра або поверхню блоку просто за допомогою більшого крутного моменту. Перевірте виїмки на шляху ущільнення, витягнуті різьблення, відремонтовані отвори, попередні пошкодження та задирки.

Не допускайте попадання рідини в глухі отвори під болти

Охолоджуюча рідина або масло, що потрапили в глухий отвір, можуть створити гідравлічний опір або розтріскування під час входу болта. Очистіть і висушіть, як зазначено, виміряйте ефективну глибину, де це необхідно, і ніколи не використовуйте болт як інструмент для чищення.

Перевірте кріплення перед затягуванням

Зіставте довжину, плече та крок нитки

Болт, який трохи задовгий, може опуститися до того, як фланець буде затиснутий. Коротший болт може зачепити занадто мало різьби. Довжина плеча та геометрія шайби також визначають, чи діє сила на вставку чи безпосередньо на пластик.

Змішані кріплення можуть створювати змішане навантаження на затиск

Болти з різних місць можуть виглядати однаково. Упорядкуйте їх під час видалення та порівняйте довжину, маркування головки, шайбу та нитку. Не замінюйте один звичайний кріпильний елемент лише тому, що він закручується в отвір.

Огляньте внутрішні різьби

Нитки мають бути чистими та здатними витримувати вказане навантаження. Поперечна різьба, корозія, старий герметик і ремонт пошкодженої різьби змінюють тертя та зачеплення. Будь-який ремонт повинен здійснюватися за методом, затвердженим виробником двигуна.

Визначте, чи є болти багаторазовими

У деяких сферах застосування використовуються кріплення з крутним моментом до плинності, попередньо покриті або герметизуючі; інші дозволяють повторне використання за умови перевірки. Сервісна інформація вирішує. Болт, який досягає звичного моменту затягування, не підтверджує правильний стан.

Встановіть пломбу правильно

Визначте архітектуру прокладки, формованого ущільнення або ущільнювального кільця

Плоска прокладка потребує рівномірного стиснення поверхні. Ущільнювальне кільце ущільнює за допомогою контрольованого стискання всередині канавки правильного розміру. Формоване несуче ущільнення може мати виступи або асиметричні кромки. Кожен вимагає окремої перевірки місць.

Герметик не є заміною зазначеного ущільнювача

Додатковий герметик може змастити ущільнювальне кільце з канавки, змінити товщину затискача, затвердіти всередині каналу охолодження або ускладнити подальше видалення. Застосовуйте лише необхідний продукт, суму та місця.

Уникайте скочування або защемлення ущільнювача

Переконайтеся, що ущільнювач залишається повністю всередині канавки, поки корпус наближається до сполучної поверхні. Може бути вказано легкий схвалений допоміжний засіб для складання; невідповідний мастильний матеріал може роздувати еластомер або змінити тертя.

Встановіть корпус перед застосуванням остаточного затягування

Корпус повинен природним чином стикатися з поверхнею

Вирівняйте термостат, елементи байпасу, шланги, проводку та установчі дюбелі. Почніть кожну застібку вручну для достатнього зачеплення нитки. Якщо для закриття великої щілини потрібні болти, зупиніться та знайдіть перешкоду.

Перевірте термостат і зазор датчика

Переміщений вставка термостата , неправильне ущільнення, горда вставка або з’єднувач, затиснутий під фланцем, можуть утримувати корпус від поверхні. Затягування через цю перешкоду може призвести до тріщини корпусу.

Не натягуйте шланги під час складання

Жорсткі або неправильно прокладені шланги можуть потягнути пластикову горловину вбік, коли фланець затягнутий. Підтримайте та вирівняйте з’єднані труби відповідно до процедури автомобіля. Постійне навантаження на шланг може призвести до уповільненого розтріскування.

Використовуйте зазначену послідовність затягування

Затишно поетапно

Спочатку з’єднайте всі застібки, а потім використовуйте вказані прогресивні проходи та малюнок. Мета полягає в тому, щоб рівномірно стиснути ущільнювач і дати фланцю осісти без концентрації навантаження в одній точці.

Не вигадуйте перехресний шаблон, коли вказується порядок

У деяких нестандартних корпусах використовується пронумерована послідовність на основі конструкції та шляху ущільнення. Дотримуйтеся цієї послідовності. Загальна порада не може замінити процедуру подання заявки.

Використовуйте відповідний калібрований моментний інструмент

Пластикові корпуси з низьким моментом затягування потребують гайкового ключа, робочий діапазон і роздільна здатність якого відповідають специфікації. Великий гайковий ключ у нижній частині діапазону може забезпечувати поганий контроль. Плавно прикладіть зусилля до ручки та зупиніться у вказаній точці.

Записати стан складання

На гарантію або оптова серійна робота , запис ідентифікації інструменту, статус калібрування, процедура крутного моменту/кута, стан кріпильних деталей, інструкції щодо змащування, послідовність і технік. Остаточне значення крутного моменту без цих умов є неповним доказом процесу.

Загальні моделі відмов, пов’язаних із крутним моментом

Зламаний босс відразу після установки

Дослідіть неправильну довжину болта, нижню частину, застряглу рідину, поперечну різьбу, зсув корпусу, неправильний діапазон інструменту та існуючі пошкодження під час транспортування. Не маркуйте форму автоматично як дефектну.

Походження перелому має значення

Тріщина, що починається в місці контакту гнізда болта, може свідчити про локальне перевантаження; тріщина, що починається на формувальній порожнечі або сліді удару, підтримує інший шлях. Для остаточної атрибуції може знадобитися лабораторне дослідження.

Витік після перших циклів нагрівання

Перевірте дугу фланця, відбиток прокладки, релаксацію полімеру, незакріплену вставку, поверхню з боку двигуна та навантаження на шланг. Не повторюйте автоматичне затягування, якщо це явно не вимагається процедурою обслуговування; додаткове затягування може посилити викривлення.

Витік зберігається після кількох прокладок

Повторна заміна прокладки повинна викликати дослідження геометрії та затискного навантаження. Огляньте обидві ущільнювальні поверхні, зачеплення кріпильних елементів, втулки болтів, посадочні місця термостата та джерело тиску. Витік від згоряння також може підвищити тиск у системі охолодження понад норми, передбачені ущільненням.

Відрізнити помилку складання від дефектного корпусу

Консервуйте з'єднання перед розбиранням

Сфотографуйте місце витоку, положення болтів, навантаження на шланги та центрування корпусу. Позначте кріпильні елементи та запишіть момент затягування, лише якщо він використовується у затвердженому дослідженні; крутний момент відриву не дорівнює оригінальному моменту встановлення.

Прочитайте відбиток печатки

Рівномірне стиснення забезпечує рівномірне сидіння. Защемлена, екструдована, суха або злегка контактована ділянка може виявити зміщення, проблеми з пазами або локальну втрату затиску. Інтерпретуйте ущільнення разом із ознаками фланця та сполучної поверхні.

Порівняйте зразки однакових частин

для аналіз якості постачальника , порівняння розмірів, висоти вставки, площинності та особливостей формування з невикористаними одиницями з того самого номера деталі та партії. Корпус, який візуально відрізняється від іншого додатка, не є дійсним контролем.

Використовуйте Elecdura Бібліотека технічних ресурсів для окремих тем щодо термостатів, потоку охолоджуючої рідини та тріщин у корпусі, зберігаючи цю сторінку зосередженою на викривленні під навантаженням.

Випробуйте тиск і перевірте ремонт

Випробовуйте тільки в рамках затвердженої процедури охолодження

Випробування під контрольованим тиском може виявити витік без перегріву двигуна. Використовуйте вказаний тиск, еквівалентний кришкі, відповідний адаптер і час. Ніколи не перевищуйте номінал системи, щоб компенсувати повільний витік; пов'язані вказівки щодо перевірки системи охолодження залишаються залежними від даних обслуговування автомобіля.

Холодне зварювання не підтверджує довговічність у гарячому стані

Після холодної перевірки перевірте контрольований нагрів і охолодження, одночасно контролюючи температуру, тиск і місце витоку. Тримайтеся подалі від гарячої охолоджуючої рідини та рухомих компонентів.

Перевірте рівень після повного охолодження

Кровотеча може змінити рівень резервуара. Дотримуйтесь зазначеної процедури заповнення та вентиляції, перевірте наявність повітря в пастці та перевірте роботу нагрівача та термостата. Не плутайте падіння рівня, викликане продувкою повітря, із зовнішнім витоком корпусу без доказів.

Підбір заміни та оптовий контроль якості

Інформація, необхідна для підбору житла

Надайте номер OE, транспортний засіб, дату виробництва, код двигуна, етикетку корпусу, матеріал, напрямки та діаметри шлангів, роз’єми датчика та нагрівача, конфігурація термостата , розміри фланців, схема болтів, кріпильні втулки, профіль ущільнення та необхідна кількість.

Монтаж фотографій вимагає масштабу та орієнтації

Надішліть повний вигляд спереду/заду, ущільнювальну поверхню з боку двигуна, бічний профіль, вставте крупні плани та напрямки портів із мітками. Фотографії лише в перспективі можуть приховати зсув фланця.

Вхідні чеки повинні захищати пломбувальну конструкцію

Перевірте опору упаковки, площинність фланців відповідно до погоджених критеріїв, надійність вставок, захист портів, ущільнення, маркування деталей і стан з’єднувача. Зберігайте довгі корпуси без навантажень на вигин. Елекдури оптова програма запчастин і Підтримка якості післяпродажного обслуговування може координувати вибірку та відстеження.

Поширені запитання про крутний момент пластикового корпусу термостата

Який правильний момент затягування болтів корпусу термостата?

Використовуйте точну специфікацію програми

Не існує надійної універсальної цінності. Отримайте процедуру обслуговування транспортного засобу або двигуна та перевірте кріплення, стан різьби, змащення, послідовність і чи потрібен кутовий крок.

Чи можу я ще трохи затягнути гвинт, що протікає?

Не обійшлося без діагностики суглоба

Додатковий крутний момент може розчавити ущільнення, деформувати фланець або потягнути вставку. Спочатку перевірте місце витоку, геометрію, кріплення та стан поверхні.

Чи слід закручувати болти пластикового корпусу термостата після прогрівання?

Тільки якщо цього вимагає процедура обслуговування

Багато з'єднань розраховані на одну контрольовану збірку і не вказують момент затягування. Незапланований повторний момент може збільшити попередній натяг після зміни матеріалу та прокладки.

Чи можна деформувати нове житло?

Так, але вимірюйте за дійсними критеріями

Формування, пакування або зберігання можуть впливати на геометрію. Правильно підтримуйте пристрій і порівняйте його з кресленням або затвердженим посиланням на ту саму частину; не винаходьте універсальну межу розриву.

Що потрібно надати для отримання пропозиції житла?

Надішліть докази пломби, порту та застосування

Надайте оригінальний номер, двигун, дату виробництва, етикетки на корпусі, фотографії ущільнювальної поверхні та портів, малюнок болтів, вставки, конфігурацію термостата та датчика, розміри, вимоги до ущільнювачів і кількість.

Створіть герметичне з’єднання без перевантаження пластику

Надійне з’єднання пластикового корпусу термостата починається з правильної ідентичності деталей, рівних і чистих поверхонь сполучення, непошкоджених вставок, правильних кріплень і правильно встановленого ущільнення. Зазначена послідовність і відкалібрований процес обертання потім розподіляють навантаження на затиск. Крутний момент не може компенсувати перешкоди, пошкоджену різьбу, вигнутий фланець або неправильний корпус.

Для заміни або оптового підбору надішліть посилання на оригінальне обладнання, застосування двигуна, фотографії корпусу та ущільнення, напрямки портів, конфігурацію датчика/термостата, деталі болтів і вставок, необхідні ущільнення та кількість замовлення через Контактна сторінка Elecdura , запит корпусу термостата або Elecdura технічні ресурси системи охолодження.
