المشاهدات: 0 المؤلف: محرر الموقع وقت النشر: 2026-08-06 الأصل: موقع
من السهل أن يتم إساءة اقتباس مكثف مكيف الهواء المزود بمجفف جهاز الاستقبال المدمج لأن المشتري لا يقوم فقط بمطابقة قلب المكثف. قد يتضمن الطلب جهاز استقبال للخزان الجانبي، وحقيبة مجففة، وخرطوشة مجفف قابلة للاستبدال، وغطاء خدمة، وقابس مع عنصر مرشح، وحلقات دائرية، وأحكام مفتاح الضغط، وأقواس التثبيت، وزوايا المنفذ، وقواعد التحكم في الرطوبة التي تؤثر على ضمان الضاغط. إذا كان المكثف صحيحًا ولكن المجفف المدمج كان خاطئًا، أو مفقودًا، أو معرضًا للهواء، أو مغلقًا بشكل سيء، فيمكن أن يعود الإصلاح بتبريد ضعيف، أو تقييد صمام التمدد، أو تسرب غاز التبريد، أو تلف الضاغط.
تشرح هذه المقالة كيف يجب على الموزعين والمستوردين وشبكات الإصلاح ومشتري الأساطيل التعامل مع المكثفات المزودة بمجففات الاستقبال المدمجة. وهو يركز على تأكيد الإعداد، والتعرض للرطوبة، والاختلافات بين خرطوشة الخدمة، والتعبئة، وأدلة الضمان. يمكن لشركة Elecdura دعم المصادر من خلالها مكثف مكيف الهواء, قطع غيار تكييف الهواء ، و برامج ضاغط مكيف الهواء بالجملة عندما يقدم المشترون صور الأجزاء القديمة وأرقام المعدات الأصلية والأبعاد وتفاصيل المنفذ وتاريخ الفشل وراء الاستبدال.

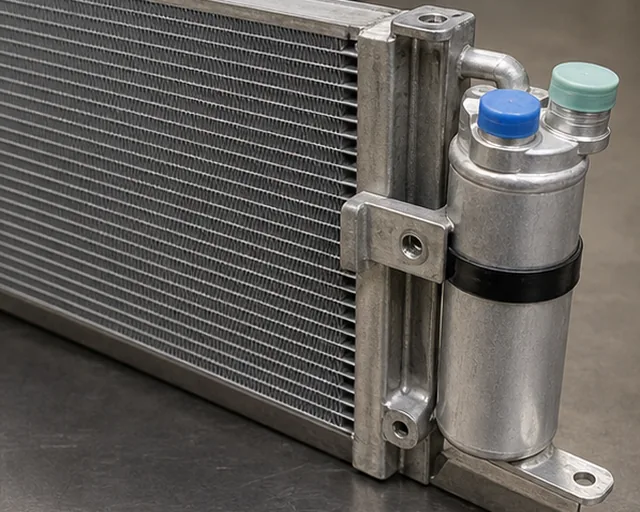

مكثف تيار متردد مزود بمجفف جهاز استقبال متكامل عن قرب لمطابقة المنفذ والقوس.
عندما يكون المكثف مزودًا بمجفف استقبال مدمج، لا توافق على الأمر من مخطط المكثف وحده. تأكد مما إذا كان المجفف ملحومًا في المكثف، أو مدمجًا كعلبة جانبية، أو مزودًا كخرطوشة قابلة للاستبدال، أو تتم صيانته من خلال غطاء سفلي أو جانبي. تحقق مما إذا كان كيس المجفف والسدادة والغطاء وعنصر الفلتر والحلقات الدائرية متضمنة. إذا كان النظام مفتوحًا للهواء، أو تعطل الضاغط داخليًا، أو كان المكثف القديم يحتوي على حطام، يصبح قرار التجفيف جزءًا من قرار الضمان، وليس سؤالًا ملحقًا صغيرًا.
لطلبات الجملة، اطلب صورًا للمكثف القديم من الأمام والخلف والأعلى والخزان الجانبي ومنطقة المنفذ ومنطقة غطاء الخدمة ونقاط القوس. قم بقياس الارتفاع الأساسي، والعرض الأساسي، والارتفاع الإجمالي، والسمك، ومسافة مركز المنفذ، والتباعد بين فتحات التركيب. لا يزال من الممكن أن يختلف المكثف الذي يستخدم نفس تطبيق السيارة حسب المحرك، أو مادة التبريد، أو السوق، أو تاريخ الإنتاج، أو غطاء المروحة، أو منفذ المستشعر، أو تخطيط حزمة التبريد.
غالبًا ما تستخدم أنظمة تكييف الهواء القديمة علبة مجفف منفصلة مثبتة في خط السائل بين المكثف وصمام التمدد. تقوم العديد من المكثفات الأحدث بدمج وظيفة جهاز الاستقبال في مجموعة المكثف. قد يظهر المجفف كأنبوب رأسي على الخزان الجانبي، أو علبة جانبية طويلة بغطاء خدمة، أو خرطوشة يتم إدخالها من خلال سدادة، أو كيس تجفيف داخلي غير واضح من المنظر الأمامي. يوفر هذا التصميم المساحة ويبسط التجميع، ولكنه يجعل مطابقة الاستبدال أكثر حساسية.
وينبغي للمشتري أن يفصل بين ثلاثة أسئلة. أولاً، هل تحتاج السيارة إلى مجموعة مكثفة كاملة مع مجفف مدمج؟ ثانيًا، هل يمكن صيانة خرطوشة المجفف بشكل منفصل؟ ثالثًا، إذا كان المجفف قابلاً للصيانة، فهل يتم تضمين الغطاء والسدادة وعنصر الفلتر والحلقة الدائرية أو الحلقات الدائرية أو بيعها بشكل منفصل؟ تؤثر هذه الأسئلة على السعر ووقت التثبيت ومخاطر الضمان. قد يبدو عرض أسعار المكثف منخفض التكلفة جذابًا حتى يكتشف ورشة الإصلاح أن ختم غطاء المجفف أو الخرطوشة مفقود.
يحتوي مجفف جهاز الاستقبال على مادة مجففة تمتص الرطوبة من دائرة التبريد. يعد ذلك مفيدًا داخل نظام تكييف الهواء المغلق، ولكنه يصبح مشكلة إذا تركت الخرطوشة أو منافذ المكثف مفتوحة للهواء المحيط. بمجرد تعرضه، يمكن للمجفف أن يمتص الرطوبة قبل التثبيت. قد لا يقوم المجفف المحمل بالرطوبة بحماية النظام بشكل فعال، ويمكن أن تساهم الرطوبة في تكوين الأحماض والتآكل والتجمد في جهاز التمدد وضعف التبريد وتآكل الضاغط.
لهذا السبب، تطلب العديد من إجراءات الخدمة من الفنيين إبقاء خرطوشة المجففة مغلقة حتى لحظة التثبيت وإغلاق وصلات مكيف الهواء بسرعة. بالنسبة للموزعين، ينطبق نفس المبدأ قبل وصول القطعة إلى ورشة العمل. يجب أن يصل المكثف مع أغطية المنافذ في مكانها، وغطاء المجفف محمي، وأي خرطوشة خدمة مختومة في عبوتها. يجب ألا يتعامل المستودع مع الغطاء السائب أو كيس المجففة الممزق كأضرار تجميلية. يمكن أن يصبح فشلًا في التحكم في الرطوبة بعد التثبيت.

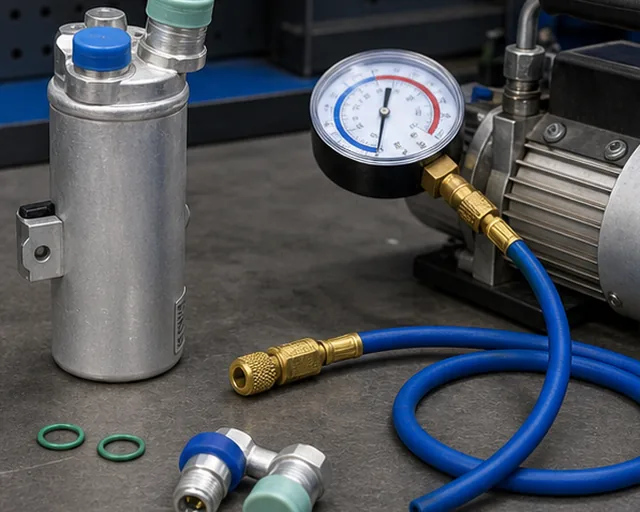

إعداد خدمة التحكم في الرطوبة في جهاز الاستقبال مع تركيبات حلقات دائرية ومقياس فراغ.
تساعد مطابقة الصور، ولكنها ليست كافية لمكثفات مجفف جهاز الاستقبال المدمجة. يمكن أن تبدو الوحدتان متشابهتين من الأمام بينما تختلف العلبة الجانبية أو نوع القابس أو زاوية المنفذ أو ارتفاع الدعامة أو منفذ المستشعر أو وسائد التثبيت. قد يدخل المكثف فعليًا إلى السيارة ولكنه يضع ضغطًا على الخرطوم على خط السائل أو يجلس بالقرب من الرادياتير أو غطاء المروحة أو شعاع المصد أو مروحة التبريد. يمكن أن يؤدي هذا النوع من الملاءمة القريبة إلى حدوث ضوضاء أو احتكاك أو تسرب أو تعب مبكر.
اسأل عن القياسات وعلامات الجزء القديم. يجب التحقق من الارتفاع الأساسي، والعرض الأساسي، والارتفاع الإجمالي، والسمك، ومسافة مركز المنفذ، واتجاه المدخل والمخرج، وتباعد فتحة التركيب، وموضع العلبة الجانبية قبل الشحن. إذا كانت السيارة تحتوي على العديد من خيارات المحرك، أو الإصدارات الإقليمية، أو مكيف الهواء الخلفي، أو التبريد الهجين، أو تقسيم سنة الإنتاج، فإن ملصق المكثف القديم وصوره يصبح أكثر أهمية من اسم طراز السيارة. للطلبات الكبيرة، قم بالموافقة على عينة مقابل الجزء الأصلي قبل شراء الكراتين.
يمكن أن تؤدي نهاية الخدمة لمجفف جهاز الاستقبال المتكامل إلى خلق مشاكل أكثر من قلب المكثف. تستخدم بعض التصميمات غطاءًا سفليًا ملولبًا. ويستخدم آخرون غطاءً مضغوطًا مزودًا بحلقة إحكام. تتضمن بعض المقابس عنصر مرشح. تتطلب بعض المجموعات استبدال الغطاء والحلقات الدائرية بخرطوشة المجففة. يتطلب البعض تشحيم الحلقات O بزيت التبريد الصحيح قبل التثبيت. المورد الذي لا يستطيع شرح ما هو مدرج في الصندوق قد يؤدي إلى تأخير التثبيت لورشة العمل.
بالنسبة للمشترين، يجب أن يوضح أمر الشراء ما إذا كان المكثف يشتمل على المجفف المدمج، وما إذا كانت الخرطوشة بالداخل، وما إذا كان الغطاء مثبتًا، وما إذا كانت الأختام الاحتياطية متضمنة. إذا كانت هناك حاجة إلى مجموعة أدوات تجفيف منفصلة، فاطلبها مع المكثف. إذا تم إعادة استخدام الغطاء القديم وفقًا لإجراءات الخدمة، فقد تتبع ذلك شكوى من التسرب أو الرطوبة. إن الغطاء والحلقات الدائرية عبارة عن أجزاء صغيرة، ولكنها جزء من حدود الضغط لنظام تكييف الهواء.
تستخدم العديد من المكثفات الحديثة إنشاء قنوات متناهية الصغر ذات تدفق متوازي. يعمل هذا التصميم على تحسين التبادل الحراري، لكن الممرات الصغيرة يمكن أن تحبس الحطام بعد فشل الضاغط. إذا تعطل الضاغط القديم ميكانيكيًا وأرسل جزيئات معدنية أو زيتًا محترقًا عبر خط التفريغ، فقد يصبح المكثف والمجفف المتكامل ملوثين. قد يؤدي تركيب ضاغط جديد مع ترك المكونات الملوثة في مكانها إلى فشل متكرر سريع.
ولهذا السبب تتطلب سياسات ضمان الضاغط في كثير من الأحيان دليلاً على فحص المكثف أو المجفف أو صمام التمدد أو أنبوب الفتحة والخطوط، أو تنظيفها حيثما يسمح بذلك، أو استبدالها عند الضرورة. لا ينبغي التعامل مع بعض المكثفات على أنها قابلة للطرد بسهولة بعد التلوث الشديد بالحطام. يجب على المشتري أن يسأل عما فشل قبل عرض سعر المكثف أو الضاغط. يختلف المكثف التالف الناتج عن التسرب عن المكثف الملوث بالحطام بعد ضبط الضاغط.
تعتمد الإجابة على معلومات خدمة السيارة وحالة الإصلاح. تتطلب العديد من الإجراءات استبدال خرطوشة المجفف عندما تكون دائرة التبريد مفتوحة لفترة كافية لدخول الرطوبة، أو عندما يفقد النظام سائل التبريد ويتعادل مع الغلاف الجوي، أو عندما يتضرر المجفف جسديًا، أو عند وجود تلوث. قد لا تتطلب الإجراءات الأخرى خرطوشة جديدة لكل خدمة بسيطة إذا كان النظام المحكم لا يزال يتمتع بضغط إيجابي ولم يتم كشف المجفف. لا ينبغي للمشتري أن يضع قاعدة عالمية دون التحقق من سياق الخدمة.
بالنسبة للموزعين، فإن أفضل سياسة هي سؤال العميل عن سبب استبدال المكثف. أضرار الاصطدام مع عدم فقدان مادة التبريد، وتأثير الحجر مع التسرب، والنظام المفتوح على المدى الطويل، وفشل الضاغط مع الزيت الأسود، والإصلاح الروتيني لتسرب المكثف هي حالات مختلفة. يتبع القرار الأكثر جفافًا سبب الإصلاح. إذا لم يتمكن العميل من الإجابة، أوصي بمسار فحص متحفظ بدلاً من مجرد شحن أرخص مكثف.
يمكن أن يصبح المكثف المزود بمجفف جهاز الاستقبال المدمج جزءًا من العديد من نزاعات الضمان: التبريد الضعيف بعد الإصلاح، أو التسرب في الغطاء، أو التقييد في صمام التمدد، أو فشل الضاغط المتكرر، أو الإعداد غير الصحيح. يجب على الموزع أن يطلب الصور وبيانات الاختبار قبل أن يقرر ما إذا كان الجزء معيبًا. تتضمن الأدلة المفيدة صور المكثف القديمة، وملصق المكثف الجديد، وصور الغطاء والحلقة الدائرية، وصور التثبيت، وقراءات الضغط، ونتيجة احتجاز الفراغ، وكمية شحن غاز التبريد، وحالة الزيت المسترد، وملاحظات حول فشل الضاغط أو تلوث النظام.
وهذا الدليل يحمي كلا من العميل والمورد. إذا كان الجزء يتسرب عند اللحام أو الغطاء أو المنفذ، فيمكن التعامل مع المطالبة بسرعة. إذا ترك النظام مفتوحًا لعدة أيام، أو تم شحنه بكمية زيت خاطئة، أو تم تركيبه بعد عطل في الضاغط دون التحكم في الحطام، فقد لا يكون السبب الرئيسي هو المكثف. تمنع عملية الضمان الواضحة عودة نفس السيارة بعد استبدال آخر.
الخطأ الأول هو الطلب حسب طراز السيارة فقط. والثاني هو تجاهل جانب علبة المجفف أو تصميم غطاء الخدمة. والثالث هو افتراض تضمين خرطوشة المجفف لأن المكثف يحتوي على علبة جانبية. والرابع هو إعادة استخدام الحلقات أو الأغطية أو المقابس القديمة التي كان ينبغي استبدالها. والخامس هو معالجة المكثف المستخدم في إصلاح التسرب النظيف بنفس طريقة معالجة المكثف المتورط في تلوث حطام الضاغط. السادس هو قبول شحنة المكثف بمنافذ مفتوحة أو عبوة تالفة.
هناك خطأ شائع آخر وهو خلط منطق جهاز الاستقبال المنفصل مع منطق المكثف المتكامل. قد يبحث المشتري عن رقم جزء مجفف جهاز الاستقبال ويفتقد حقيقة أن السيارة تحتاج إلى مجموعة مكثف كاملة. قد يطلب مشتري آخر المكثف ويفتقد مجموعة خدمة المجفف المنفصلة. يصف طلب عرض الأسعار الأكثر أمانًا سياق الإصلاح الكامل: السيارة، وصور المكثف القديمة، والتصميم الأكثر جفافًا، ونمط الغطاء، وغاز التبريد، وحالة الضاغط، وما إذا كان النظام مفتوحًا للهواء.
تبدأ معظم المناقشات حول مطابقة المكثف بالحجم والمنافذ، ولكن التوافق مع مادة التبريد والختم مهم أيضًا. تستخدم العديد من الأنظمة القديمة R134a. تستخدم العديد من المركبات الأحدث R1234yf. قد يبدو المكثف نفسه متشابهًا عبر عائلات غازات التبريد، ولكن قد يختلف إجراء الخدمة ونوع الزيت والمواد الحلقية وكمية الشحن وممارسة اختبار التسرب. لا ينبغي للمشترين أن يفترضوا أنه يمكن استبدال المكثف المدرج لأحد المبردات بنظام آخر دون التحقق من بيانات السيارة ووثائق المورد.
تستحق تفاصيل الختم اهتمامًا خاصًا حول غطاء المجفف المدمج. يجب أن تكون الحلقات الدائرية الموجودة في قابس الخدمة ومنافذ المكثف ووصلات الخراطيم جديدة ومتوافقة مع سائل التبريد والزيت المستخدم في النظام. قد تؤدي الحلقة O المسطحة أو المنتفخة إلى الضغط لفترة وجيزة ثم تتسرب بعد دورات الحرارة. قد يؤدي خيط الغطاء المتسخ أو التالف إلى قطع الختم أثناء التثبيت. إذا كانت مجموعة خرطوشة المجفف تحتوي على حلقات دائرية، فاحتفظ بها باستخدام SKU الصحيح حتى لا تقوم ورشة العمل بتثبيت المكثف بختم قديم من الوحدة التي تمت إزالتها.
بالنسبة للإصلاحات الفردية، يمكن للفني مقارنة المكثف الجديد بالوحدة القديمة الموجودة على الطاولة. بالنسبة لطلبات البيع بالجملة وطلبات العلامات التجارية الخاصة، يحتاج المشتري إلى عملية الموافقة على العينة قبل إصدار المخزون للعملاء. يجب فحص العينة مقابل وحدة المعدات الأصلية أو قطعة أصلية تم التحقق منها. قم بقياس القلب والأقواس وزوايا المنفذ وموضع العلبة ونوع الغطاء والتعبئة. قم بتصوير العينة مع الوحدة القديمة حتى يفهم كل من فرق الشراء والمستودعات والمبيعات ما تمت الموافقة عليه.
يجب أن تتضمن الموافقة على العينة أيضًا محتوى التثبيت. هل يصل المكثف مع أغطية الشحن؟ هل تم تركيب خرطوشة المجفف بالفعل؟ هل غطاء الخدمة معزول ومحمي؟ هل الحلقات O متضمنة في كيس مغلق؟ هل منفذ مفتاح الضغط موجود أم متصل؟ هل تعرض الكرتونة رمز SKU الخاص بالمشتري وملاحظة الطلب والرمز الشريطي بوضوح؟ تبدو عمليات الفحص هذه بطيئة قبل الطلب الأول، ولكنها تمنع حدوث مشكلات أبطأ بكثير بعد دخول مئات الأجزاء إلى المستودع.
يجب فحص مكثفات مجفف جهاز الاستقبال المدمجة عند وصولها، وليس فقط عندما يقوم العميل بإرجاعها. تأكد من تغطية جميع المنافذ، وعدم سحق الزعانف بما يتجاوز الحدود التجميلية المقبولة، وعدم ثني الأقواس، وعدم تشقق الخزانات، وحماية منطقة غطاء المجفف. إذا تم سحق الكرتون بالقرب من نهاية غطاء الخدمة، فافحص الغطاء والخيط ومنطقة الحلقة الدائرية بعناية. يمكن أن يبدو التسرب في هذه المرحلة وكأنه خطأ في التثبيت لاحقًا.
يجب على موظفي المستودعات أيضًا التأكد من الملصقات. يمكن أن تشترك المكثفات المخصصة للتطبيقات المختلفة في أحجام أساسية متشابهة ولكن لها مواضع أكثر جفافًا أو تخطيطات منافذ مختلفة. إذا تم خلط علب الكرتون، فقد يقوم فريق المبيعات بشحن الإصدار الخاطئ على الرغم من شراء المخزون الصحيح. بالنسبة للطلبات ذات العلامات الخاصة، تأكد من أن ملصق الوحدة والصندوق الداخلي والكرتون الرئيسي وقائمة المنصات تستخدم نفس قاعدة SKU. هذه خطوة عملية لمراقبة الجودة، وليست تفضيلًا ورقيًا.
تعد إعادة استخدام الخرطوشة القديمة أمرًا محفوفًا بالمخاطر ما لم تسمح معلومات الخدمة بذلك بوضوح ولم يتم كشف النظام أو تلويثه. إذا كانت دائرة التبريد مفتوحة، أو فقدت السيارة سائل التبريد لفترة طويلة، أو تعطل الضاغط داخليًا، فيجب التعامل مع المجفف كجزء من قرار الإصلاح. يمكن للخرطوشة المحملة بالرطوبة المعاد استخدامها أن تقلل من قيمة المكثف الجديد.
لا يصبح الأمر أفضل أو أسوأ تلقائيًا. يوفر التصميم المتكامل المساحة ويمكن أن يبسط عملية التجميع، ولكنه يجعل محتويات المطابقة والخدمة أكثر أهمية. قد يكون من الأسهل استبدال مجفف جهاز الاستقبال المنفصل بشكل مستقل. قد يتطلب التصميم المتكامل مكثفًا كاملاً أو مجموعة خرطوشة محددة. يجب على المشتري اتباع تصميم السيارة بدلاً من الاختيار حسب التفضيل.
إذا تعطل الضاغط ميكانيكيًا وأرسل الحطام عبر النظام، فإن المكثف والمجفف المتكامل يستحق إجراء فحص جدي. يمكن لممرات التدفق المتوازي أن تحبس الجزيئات التي يصعب إزالتها. تتطلب بعض الإصلاحات استبدال المكثف بدلاً من الاعتماد على التنظيف وحده. يجب أن يتبع القرار معلومات الخدمة وأدلة الحطام وسياسة الضمان.
يفحص |
لماذا يهم؟ |
الأدلة على الطلب |
|---|---|---|
الأبعاد الأساسية والكلية |
يمنع المكثفات القريبة من احتكاك الخراطيم أو الضغط عليها |
الارتفاع الأساسي والعرض والسمك والحجم الكلي وصور الوحدة القديمة |
تصميم علبة وخرطوشة المجفف |
يؤكد ما إذا كان المجفف متضمنًا أو صالحًا للخدمة أو منفصلاً |
صورة العلبة الجانبية، وصورة غطاء الخدمة، ومعلومات مجموعة الخرطوشة |
الغطاء، والسدادة، والحلقة الدائرية، والحلقات الدائرية |
يمكن أن تتسبب الأجزاء الصغيرة المانعة للتسرب في حدوث تسربات ودخول الرطوبة |
محتويات الصندوق، صور مجموعة الختم، ملاحظات التثبيت |
زاوية المنفذ ونوع التركيب |
يمكن للزاوية الخاطئة أن تؤدي إلى تحريف الخطوط وإحداث تسرب للاهتزاز |
صورة مقربة للمنفذ، وقياس مناسب، وصورة لتوجيه الخط |
تاريخ فشل الضاغط |
قد يبقى الحطام في ممرات المكثف ويصبح أكثر جفافًا |
حالة الزيت، صورة الحطام المعدني، قائمة قطع الغيار المستبدلة |
التعبئة والتغليف وأغطية الميناء |
يحمي المجففة والتجهيزات والزعانف وأسطح الختم |
صور الشحن والقبعات والمقابس والكرتون وخطة البليت |
ماركة السيارة، الطراز، السنة، المحرك، تاريخ الإنتاج، السوق، ورقم مكثف المعدات الأصلية.
صور المكثف القديمة من الأمام والخلف والخزان الجانبي ومنطقة المنفذ والأقواس ومنطقة غطاء الخدمة.
الارتفاع الأساسي، والعرض الأساسي، والسمك، والحجم الإجمالي، ومسافة مركز المنفذ، والتباعد بين فتحات التركيب.
سواء كان المجفف المدمج ملحومًا، أو على شكل علبة، أو على شكل خرطوشة، أو تتم صيانته من خلال غطاء أو قابس.
ما إذا كان يتم تضمين كيس المجفف، وعنصر الفلتر، والغطاء، والحلقة الدائرية، والحلقات الدائرية، والأختام.
سبب الفشل: التسرب، أو الاصطدام، أو التآكل، أو حطام الضاغط، أو وقت تشغيل النظام الطويل، أو ضعف التبريد.
متطلبات التعبئة والتغليف: أغطية المنافذ، وحماية الزعانف، وملصقات الكرتون، وتصميم منصة التحميل، ووضع العلامات الخاصة.
يعتبر Elecdura مفيدًا عندما يحتاج المشتري إلى أكثر من سعر المكثف. بالنسبة لتطبيقات جهاز الاستقبال الأكثر جفافًا، يمكن لشركة Elecdura مقارنة صور المكثف القديمة، وموضع العلبة، وتصميم غطاء الخدمة، وتخطيط المنفذ، والتباعد بين الأقواس، ومراجع المعدات الأصلية، ومتطلبات التعبئة والتغليف قبل التوصية بمسار التوريد. يعد هذا مفيدًا بشكل خاص للمستوردين والموزعين الذين يتعاملون مع التطبيقات المختلطة حيث يمكن أن يتحول اختلاف التصميم البسيط إلى عائد على مستوى الكرتون.
إذا كان المكثف جزءًا من عملية إصلاح الضاغط، فيمكن لشركة Elecdura أيضًا مساعدة المشتري في التحقق مما إذا كان ينبغي مناقشة أجزاء مكيف الهواء ذات الصلة في نفس الوقت. يجب أن يتضمن الاستفسار العملي صور المكثف القديمة، ورقم المعدات الأصلية، وتطبيق السيارة، وسبب الفشل، ونوع غاز التبريد، وحالة الضاغط، وأي متطلبات تركيب من شبكة الإصلاح. ومن خلال هذا الدليل، يمكن لقرار الاستبدال أن يحمي أداء التبريد واستقرار الضمان.
