يمكن أن تفشل مقاومة مروحة التبريد الجديدة أو وحدة التحكم في المروحة مرة أخرى إذا كان محرك مروحة الرادياتير يسحب الكثير من التيار. قد يكون المقاوم أو المرحل أو المصهر أو الموصل أو وحدة التحكم PWM هو الجزء الذي يحترق، ولكن السبب الجذري غالبًا ما يكون محرك مروحة به محامل مهترئة، أو تآكل الفرشاة، أو سحب الشفرة، أو تسرب الماء، أو تدفق الهواء المحظور، أو الأرض السيئة، أو الموصل التالف الذي يولد الحرارة تحت الحمل. إذا كان الإصلاح يحل محل المقاوم أو الوحدة الفاشلة المرئية فقط، فقد تعود السيارة بنفس درجة الحرارة الزائدة أو مكيف الهواء الدافئ في وضع الخمول أو الموصل المنصهر أو رمز خطأ المروحة.
تشرح هذه المقالة كيف يمكن لشبكات الإصلاح والموزعين والمستوردين وفرق الضمان استخدام اختبار سحب تيار محرك مروحة الرادياتير لتقليل حالات الفشل المتكررة. ويركز على محركات مروحة الرادياتير, وحدات التحكم في المروحة ، والمقاومات منخفضة السرعة، والمرحلات، والصمامات، والموصلات، وانخفاض الجهد، والكامل جمعيات مروحة تبريد الرادياتير . يمكن لشركة Elecdura دعم مصادر الاستبدال عندما يقدم المشتري أرقام المعدات الأصلية وصور الأجزاء القديمة وطرق عرض الموصل والقراءات الحالية وأعراض الفشل التي أدت إلى الطلب.

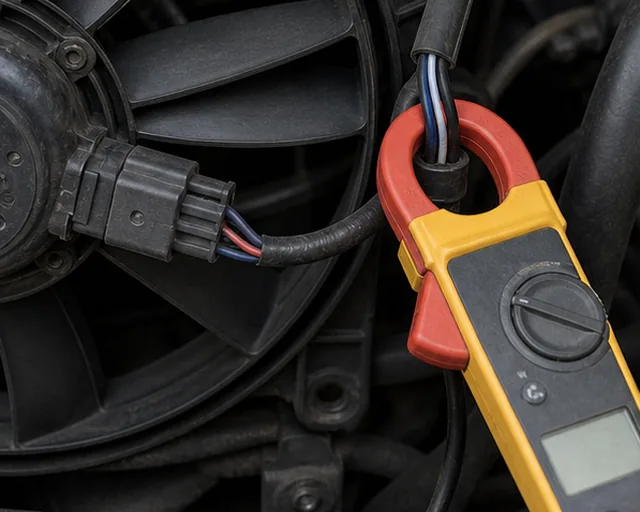

اختبار سحب تيار مروحة الرادياتير بمقياس مشبك حول سلك الطاقة.
إذا تعطلت مقاومة المروحة أو وحدة التحكم الجديدة مرة أخرى، فاختبر سحب تيار محرك المروحة قبل بيع جزء تحكم آخر. استخدم مقياس التيار الكهربائي الموجود على سلك طاقة المروحة أو اتبع إجراء خدمة السيارة باستخدام أمر أداة المسح. قارن بين التيار المنخفض والسريع وبين بيانات الخدمة أو السيارة المعروفة. يشير التيار العالي إلى سحب المحرك، أو تآكل المحمل، أو انسداد الشفرة، أو الكفن المضبوط، أو قصور كهربائي. قد يشير التيار المنخفض مع تدفق الهواء الضعيف إلى فرش مهترئة، أو ضعف مصدر الطاقة، أو أرضية سيئة، أو انخفاض الجهد. يمكن أن تشير طفرات التيار المتقطعة إلى حرارة الموصل، أو فشل الوحدة، أو المحرك الذي لا يرتبط إلا عندما يكون ساخنًا.
لا تعتمد على 'دوران المروحة' كدليل على أن المحرك سليم. يمكن للمحرك الضعيف أن يدور على المقعد ويستمر في زيادة التحميل على الدائرة في السيارة. يمكن اختبار المقاوم لأنه تم تسخينه بشكل زائد بسبب الحمل الزائد للمحرك. يمكن أن تفشل وحدة PWM لأن المحرك أو الموصل يسحب تيارًا أكبر مما يمكن أن تتحمله الوحدة. يجب أن يتم الاختبار مع وجود حمل على الدائرة، وليس فقط مع فصل الموصل.
تحمل دوائر مروحة التبريد تيارًا عاليًا. وهذا يجعلها حساسة لحالة المحرك، ومقاومة الموصل، وقياس الأسلاك، وجودة الأرض، والحرارة. قد يُظهر المقياس المتعدد الرقمي 12 فولت عند موصل غير موصول، لكن هذا لا يثبت أن الدائرة يمكنها توصيل تيار كافٍ عند تشغيل المروحة. بمجرد بدء تشغيل المحرك، يمكن أن تؤدي المقاومة في الطرف المتآكل أو الأرض الضعيفة إلى انخفاض الجهد. انخفاض الجهد يخلق الحرارة. الحرارة تضعف شد الدبوس والأغطية البلاستيكية. يزداد سوء الموصل، ويصبح المقاوم أو الوحدة الجديدة هي الجزء التالي الذي سيفشل.
يمنح اختبار السحب الحالي للمشتري والفني صورة أوضح للحمل. يسحب محرك المروحة العادي مقدارًا يمكن التنبؤ به من التيار وفقًا لحجمه وسرعته وتصميمه. المحرك الذي يسحب أكثر بكثير مما هو متوقع لا يعمل بجد فحسب؛ يطلب من دائرة التحكم أن تحمل حرارة إضافية. المحرك الذي يسحب القليل جدًا قد لا يحرك كمية كافية من الهواء. يمكن أن تؤدي كلتا الحالتين إلى اتخاذ قرارات خاطئة بشأن الأجزاء إذا كان الفني يتحقق فقط من دوران المروحة.
لن تشترك مروحة سيارة الركاب المدمجة، ومروحة سيارات الدفع الرباعي الكبيرة، ومجموعة المروحة المزدوجة، ومروحة التبريد شديدة التحمل في رقم تيار آمن واحد. يعتمد السحب الحالي على تصميم المحرك، وقطر المروحة، ودرجة ميل الشفرة، وكفاءة الغطاء، وسرعة الأمر، ودرجة الحرارة المحيطة، وجهد النظام، وما إذا كانت المروحة مصقولة أم بدون فرش. قد تسحب مروحة صغيرة سليمة تعمل بسرعة منخفضة تيارًا أقل من مروحة أكبر تعمل بسرعة عالية، ويمكن أن تكون كلتا القراءتين طبيعيتين. أفضل مقارنة هي بيانات خدمة السيارة، أو مواصفات اختبار المعدات الأصلية، أو سيارة معروفة جيدة بنفس مجموعة المروحة.
بالنسبة للموزعين، هذا يعني أنه يجب تسجيل السحب الحالي كدليل، وليس استخدامه كرقم نجاح/فشل أعمى. يجب أن يوضح التقرير كيفية تشغيل المروحة، وما إذا كان المحرك ساخنًا، وما إذا كان ضغط مكيف الهواء يتطلب تشغيل المروحة، وما هو الجهد الموجود في المروحة، وما إذا كانت القراءة عبارة عن سرعة منخفضة، أو سرعة عالية، أو دورة عمل PWM. يمكن أن يؤدي الرقم الحالي بدون حالة الاختبار إلى تضليل محادثة الضمان. يمكن للرقم الحالي مع الشرط المرفق أن يفسر سبب فشل المقاوم أو الوحدة الجديدة.

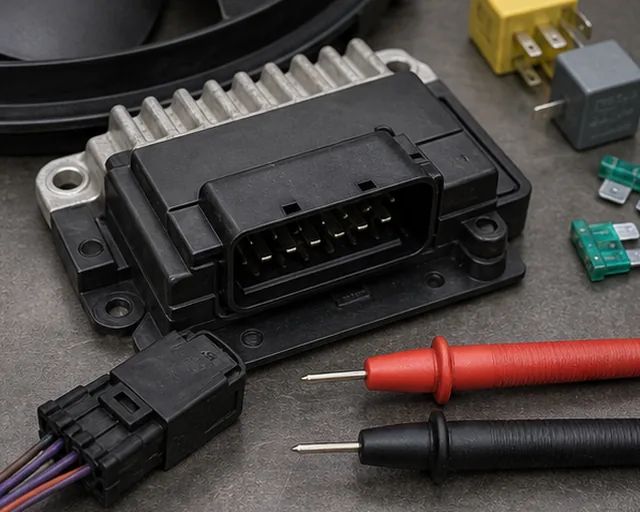

وحدة التحكم في مروحة الرادياتير وفحص الموصل قبل استبدال المقاومات أو الوحدات.
قد تستخدم أنظمة مراوح التبريد الأقدم أو الأبسط مرحلات ومقاومًا لإنشاء سرعات منخفضة وعالية. في تلك الأنظمة، قد تستمر المروحة في العمل بسرعة عالية حتى عندما يكون المقاوم منخفض السرعة مفتوحًا. تستخدم بعض المركبات مرحلات منفصلة منخفضة السرعة وعالية السرعة. يقوم البعض الآخر بتبديل القطبية أو استخدام المنطق المتوازي المتسلسل للمراوح المزدوجة. غالبًا ما تستخدم الأنظمة الحديثة وحدة التحكم الإلكترونية في المروحة التي تتلقى أمرًا من وحدة التحكم الإلكترونية وتتحكم في سرعة المروحة من خلال تعديل عرض النبض. قد تكون الوحدة منفصلة، أو مثبتة على الكفن، أو مدمجة في مجموعة المروحة، أو مدمجة مع المحرك.
هذا مهم بالنسبة للمصادر. المشتري الذي يطلب مقاومًا للسيارة التي تستخدم وحدة PWM لن يحل الخلل. قد يحصل المشتري الذي يطلب وحدة منفصلة عندما يستخدم التطبيق مجموعة مروحة مدمجة على جزء لا يمكن تثبيته. يجوز للمشتري الذي يستبدل الوحدة دون اختبار سحب تيار المحرك تثبيت الوحدة الصحيحة في نفس حالة التحميل الزائد. يبدأ مسار الإصلاح بتحديد تصميم النظام.
تضيف أنظمة المروحة المزدوجة طبقة أخرى. قد تعمل إحدى المروحتين لتبريد الرادياتير، بينما قد تساعد الأخرى في تدفق هواء المكثف، أو قد يعمل كلاهما بسرعات مختلفة اعتمادًا على درجة حرارة سائل التبريد وضغط مكيف الهواء. تقوم بعض الأنظمة بتشغيل المراوح بشكل متسلسل للسرعة المنخفضة وبالتوازي مع السرعة العالية. يستخدم البعض الآخر وحدات منفصلة أو وحدة تحكم مشتركة. إذا كانت إحدى المراوح ضعيفة، فقد تعمل المروحة المتبقية بشكل أكثر تكرارًا وتؤدي إلى ظهور أعراض مضللة. يجب على المشتري تجنب الموافقة على محرك أو مقاوم واحد حتى يتم فهم منطق التجميع بالكامل.
قد يكون من الصعب الحكم على مجموعات المروحة بدون فرش ووحدات التحكم المدمجة من خلال العادات القديمة القائمة على التتابع. قد تقوم الوحدة بمراقبة سرعة المحرك والتيار ودرجة الحرارة وإشارة الأمر. قد تظهر أداة المسح النسبة المئوية للمروحة المطلوبة بينما تقرر وحدة المحرك كيفية الاستجابة. في هذه الأنظمة، قد يكون القفز المباشر للبطارية غير آمن أو غير مفيد لأن المحرك يتوقع التحكم الإلكتروني، غالبًا من خلال إدخال إشارة التحكم LIN-bus أو PWM. يجب أن يحدد طلب عرض الأسعار ما إذا كانت السيارة تستخدم محركًا مصقولًا أو محركًا بدون فرش أو وحدة تحكم منفصلة أو وحدة مروحة مدمجة قبل الحصول على قطع الغيار.
غالبًا ما يشير سحب التيار العالي إلى الحمل الميكانيكي أو الكهربائي داخل محرك المروحة أو المجموعة. يمكن أن تؤدي المحامل البالية، أو البطانات الجافة، أو تسرب المياه، أو الفرش التالفة، أو التقصير الداخلي، أو ملامسة الشفرة للكفن، أو الحطام المحصور في المروحة، أو الشفرات المنحنية، أو الكفن المشوه إلى زيادة الحمل. قد تسحب المروحة تيارًا عاليًا بشكل خاص عند بدء التشغيل، أو عندما تكون ساخنة، أو عندما تكون الشفرة قريبة من الكفن تحت الاهتزاز. إذا كان المحرك متصلبًا عند تدويره يدويًا، أو كان صاخبًا، أو بطيئًا في التشغيل، أو كانت رائحته شديدة الحرارة، فإن استبدال المقاوم أو الوحدة فقط يعد أمرًا محفوفًا بالمخاطر.
يمكن أن يحدث تيار مرتفع أيضًا عندما تكون مجموعة المروحة غير صحيحة. يمكن للمحرك ذو تصنيف الطاقة الخاطئ، أو خطوة الشفرة الخاطئة، أو اتجاه الدوران الخاطئ، أو الكفن غير المتطابق أن يفرط في تحميل الدائرة أو تحريك هواء غير كافٍ. بالنسبة للموزعين، هذا هو سبب أهمية الإسناد الترافقي للمعدات الأصلية وتأكيد الصورة. قد يبدو محرك المروحة متشابهًا ولكنه ينتمي إلى مجموعة مختلفة ذات خصائص تيار وتدفق هواء مختلفة.
التيار المنخفض ليس جيدًا دائمًا. إذا تم توجيه المروحة إلى السرعة العالية ولكن سحب التيار أقل بكثير من المتوقع وكان تدفق الهواء ضعيفًا، فقد يكون المحرك به فرشات مهترئة، أو مقاومة داخلية، أو جهد إمداد ضعيف، أو أرضية سيئة. يمكن أن تحدث قراءة تيار منخفضة أيضًا إذا لم تتلقى الوحدة أمرًا مناسبًا، أو إذا تم حرق جهة اتصال الترحيل، أو إذا كان رابط المصهر يتمتع بمقاومة عالية، أو إذا كان الموصل لا يستطيع حمل الحمل. في هذه الحالة، قد يكون من الخطأ أيضًا استبدال المحرك دون فحص الدائرة.
يجب قراءة التيار المنخفض مع الجهد الكهربي عند المروحة، وانخفاض الجهد على جانب الطاقة والأرض، وسرعة المروحة، ودورة التشغيل الموجهة. قد تتطلب أداة المسح سرعة المروحة بنسبة 80 بالمائة، لكن الوحدة قد تنتج أقل من ذلك إذا كانت إشارة التحكم أو مصدر الطاقة أو الأرض معيبة. يقارن الاختبار المناسب بين ما طلبته السيارة وما فعلته المروحة بالفعل.
ابدأ بالسلامة. يمكن أن تعمل مراوح التبريد الكهربائية بشكل غير متوقع. أبقِ الأيدي والأدوات وسلاسل الاختبار والملابس بعيدًا عن الشفرات. لا تفتح غطاء الرادياتير وهو ساخن. استخدم أسلاك التوصيل المنصهرة إذا كان إجراء الخدمة يسمح بإجراء اختبار مباشر للمحرك، وتجنب تجاوز عناصر التحكم في المركبات حيث تتطلب الوحدة استراتيجية قيادة محددة. إذا كانت السيارة تحتوي على مكونات عالية الجهد، فاتبع إجراءات السلامة الخاصة بالشركة المصنعة.
بالنسبة للعديد من أنظمة المراوح ذات 12 فولت، يكون تسلسل الاختبار العملي واضحًا ومباشرًا. افحص المروحة والغطاء والموصل والأسلاك. قم بتدوير الشفرة يدويًا مع إيقاف تشغيل السيارة وآمنة. ابحث عن الاحتكاك أو الحطام أو الصلابة أو التذبذب. قم بتشغيل المروحة باستخدام أداة المسح الضوئي، أو طلب مكيف الهواء، أو حالة درجة حرارة سائل التبريد، أو تنشيط المرحل، أو إجراء الخدمة. قم بتثبيت مقياس التيار الكهربائي حول سلك الطاقة وتسجيل التيار بسرعة منخفضة وعالية حيثما أمكن ذلك. قم بقياس الجهد عند موصل المروحة أثناء تشغيل المروحة. قياس انخفاض الجهد من البطارية الإيجابية إلى المروحة الإيجابية ومن أرض المروحة إلى البطارية السلبية. قم بتسجيل القيم ومقارنتها ببيانات الخدمة أو بمرجع معروف.
نتيجة الاختبار |
المعنى المحتمل |
عمل المشتري أو الفني |
|---|---|---|
تيار مرتفع، مروحة صاخبة أو قاسية |
محمل المحرك أو الفرشاة أو الماء أو الشفرة أو سحب الكفن |
استبدال المحرك أو مجموعة المروحة الكاملة؛ لا تقم بتثبيت المقاوم آخر فقط |
تيار مرتفع، الموصل ساخن أو منصهر |
الحمل الزائد بالإضافة إلى المقاومة الطرفية |
استبدل الموصل التالف وافحص حمل المحرك قبل تركيب الوحدة الجديدة |
تيار منخفض، وتدفق هواء ضعيف |
تآكل المحرك، أو انخفاض الجهد، أو سوء الأرضية، أو مشكلة في خرج التحكم |
تحقق من الجهد الكهربائي عند المروحة، والهبوط الأرضي، ودورة العمل الموجهة |
لا يوجد تيار، المروحة لا تعمل |
دائرة مفتوحة، أو منصهر، أو مرحل، أو وحدة، أو محرك، أو خطأ في الأمر |
تحقق من الصمامات، وأمر التتابع، وقوة الوحدة/الأرض، والاختبار المباشر للمحرك |
التيار الطبيعي، لا يزال ارتفاع درجة الحرارة |
قد يبقى مسار تدفق الهواء أو خطأ في نظام التبريد |
افحص انسداد الرادياتير وتدفق هواء المكثف ومستوى سائل التبريد والثرموستات وأجهزة الاستشعار |
طفرات متقطعة |
محرك الربط، أو الطرف السائب، أو الوحدة الحساسة للحرارة، أو خطأ في حركة السلك |
أعد اختبار موصل اختبار التذبذب الساخن، وافحص الحزام بالقرب من دعامة الرادياتير |
الموصلات المنصهرة ليست مجرد أضرار بصرية. إنها دليل على أن الدائرة كانت تنتج الحرارة. يمكن أن تأتي الحرارة من التيار الزائد للمحرك، أو ضعف القبضة الطرفية، أو التآكل، أو أسلاك التوصيل الصغيرة للإصلاح، أو التجعيدات السائبة، أو التشغيل المتكرر عالي السرعة. بمجرد ذوبان الموصل، غالبًا ما يتعرض شد الدبوس للخطر. يمكن أن يؤدي تثبيت مقاوم أو وحدة جديدة في موصل تالف بسبب الحرارة إلى حدوث فشل آخر حتى لو كان الجزء الجديد جيدًا.
يعد اختبار انخفاض الجهد أكثر فائدة من اختبارات المقاومة غير المحملة لهذه المشكلة. يمكن أن يبدو الموصل مقبولاً ويفقد الجهد الكهربي تحت الحمل. اختبر جانب الطاقة أثناء تشغيل المروحة، ثم اختبر الجانب الأرضي أثناء تشغيل المروحة. إذا كان انخفاض الجهد مرتفعًا، فابحث عن المقاومة قبل استبدال المزيد من أجزاء التحكم. لمراجعة الضمان، اطلب صور الموصل والصور المقربة للطرف وقراءات الجهد الكهربي تحت الحمل. تساعد هذه التفاصيل في فصل عيب المنتج عن مشكلة الدائرة.
يمكن أن يكون استبدال المحرك فقط اقتصاديًا عندما تكون الشفرة والغطاء والأسلاك ووحدة التحكم قابلة لإعادة الاستخدام. يصبح الأمر محفوفًا بالمخاطر عندما يتم تشقق الشفرة القديمة، أو تشويه الكفن، أو تثبيت المحرك مفككًا، أو دمج وحدة التحكم، أو حرق الموصل، أو احتكاك المروحة. قد يكون التجميع الكامل للمروحة أكثر تكلفة، ولكنه يمكن أن يقلل من العمالة ويكرر المطالبات عندما تصبح عدة أجزاء معًا قديمة.
بالنسبة للموزعين، يجب أن تكون القائمة واضحة. هل يحتاج المشتري إلى محرك مروحة، أو مقاوم، أو وحدة تحكم، أو شفرة، أو كفن، أو مجموعة كاملة؟ هل يشمل التجميع الوحدة؟ هل نمط الموصل هو نفسه؟ هل المروحة لتبريد الرادياتير أم تدفق هواء المكثف أم حزمة تبريد أمامية مدمجة؟ يعد النطاق الخاطئ أحد الأسباب الأكثر شيوعًا التي تجعل الجزء ذو المظهر الصحيح يخيب آمال العميل.
قد تظهر مروحة التبريد الضعيفة لأول مرة كشكوى من مكيف الهواء. قد يبرد مكيف الهواء أثناء القيادة ولكنه يسخن في وضع الخمول لأن سرعة الطريق توفر تدفقًا للهواء لا تستطيع المروحة توفيره عند توقف السيارة. قد يرتفع ضغط مكيف الهواء في الجانب العلوي عندما يكون تدفق الهواء ضعيفًا في المكثف. قد يعمل المحرك أيضًا بشكل أكثر سخونة في حركة المرور. قد يؤدي استبدال الضاغط أو المكثف قبل اختبار دائرة المروحة إلى إهدار المال.
عندما يبلغ العميل عن ارتفاع درجة حرارة مكيف الهواء في وضع الخمول، تحقق من أمر المروحة، وسرعة المروحة، والسحب الحالي، وانسداد المكثف، وقراءات الضغط، وتشغيل وحدة المروحة. إذا كانت المروحة تعمل بسرعة عالية فقط، فقد يكون مسار المقاومة أو التحكم منخفض السرعة مفتوحًا. إذا كانت المروحة تعمل ولكن تدفق الهواء ضعيف، فقد يكون هناك خطأ في المحرك أو الشفرة أو الغطاء أو مصدر الجهد. التشخيص الصحيح يحمي كلاهما أداء مكثف مكيف الهواء وتبريد المحرك.
يجب ألا تبدأ المطالبة المتكررة بشحنة أخرى. ويجب أن يبدأ بالأدلة. اطلب من العميل صورة المقاوم القديم أو الوحدة، وصورة الجزء الفاشل الجديد، وحالة موصل المروحة، وحالة المصهر، وسحب تيار محرك المروحة، والجهد عند المروحة تحت الحمل، وانخفاض الجهد الأرضي، وما إذا كانت المروحة تدور بحرية يدويًا. إذا كان النظام يستخدم وحدة PWM، فاطلب دورة العمل الموجهة والاستجابة الفعلية للمروحة حيثما كان ذلك متاحًا.
وهذا يحمي المورد ويساعد العميل. إذا كانت الوحدة معيبة، فإن الأدلة ستدعم الاستبدال. إذا كان محرك المروحة يسحب تيارًا زائدًا أو كان الموصل تالفًا، فمن المحتمل أن تفشل وحدة أخرى. الموزع الذي يعلم العملاء اختبار السحب الحالي قبل استبدال أجزاء التحكم سيكون لديه عدد أقل من النزاعات حول الضمان ودعم فني أكثر مصداقية.
ماركة السيارة، الطراز، السنة، المحرك، تاريخ الإنتاج، ومنطقة السوق.
صور الأجزاء القديمة تظهر مجموعة المروحة، ملصق المحرك، الوحدة، المقاوم، الموصل، الشفرة، والكفن.
رقم OE، ورقم ما بعد البيع، وعدد دبابيس الموصل، وألوان الأسلاك، وتصميم التركيب.
الأعراض: عدم وجود مروحة، سرعة عالية فقط، سرعة منخفضة فقط، مروحة متقطعة، تشغيل المروحة بعد إيقاف التشغيل، مكيف الهواء دافئ في وضع الخمول، أو ارتفاع درجة حرارة حركة المرور.
يتم سحب التيار بسرعة منخفضة وسرعة عالية، أو دورة التشغيل الموجهة والتيار المقاس لأنظمة PWM.
الجهد عند المروحة تحت الحمل وانخفاض الجهد على دوائر الطاقة والأرضية.
حالة الموصل: بلاستيك منصهر، أطراف بنية، دبابيس فضفاضة، تآكل، تسرب المياه، أو إصلاح جودة الضفيرة.
القرار بشأن نطاق الجزء: المحرك فقط، أو المقاوم، أو المرحل، أو الوحدة، أو الضفيرة، أو مجموعة المروحة الكاملة.
يمكن لشركة Elecdura مساعدة المشترين في مقارنة محركات المروحة والوحدات وتجميعات مروحة التبريد الكاملة عندما يتضمن الطلب أدلة كافية. بالنسبة لمشاكل سحب تيار مروحة الرادياتير، تتضمن المعلومات المفيدة ملصق الجزء القديم وصورة الموصل وصورة الوحدة أو المقاوم وصورة غطاء المروحة والقراءات الحالية وحالة الفشل. يمكن للمشترين ربط هذا الموضوع مع مصادر مروحة التبريد بالجملة والموجودة إرشادات تشخيص أخطاء مروحة التبريد عندما يحتاجون إلى مسار إصلاح كامل.
إذا كان عميلك قد قام بالفعل باستبدال وحدة التحكم في المقاومة أو المروحة مرة واحدة، فاطلب دليل السحب الحالي قبل الموافقة على طلب آخر. يمكن أن يوضح هذا الاختبار ما إذا كانت الشحنة التالية يجب أن تكون عبارة عن مقاوم أو وحدة أو ضفيرة أو محرك أو مجموعة مروحة كاملة. وهي خطوة تشخيصية صغيرة تحمي المشتري وورشة التصليح والمورد من تكرار نفس الفشل.
