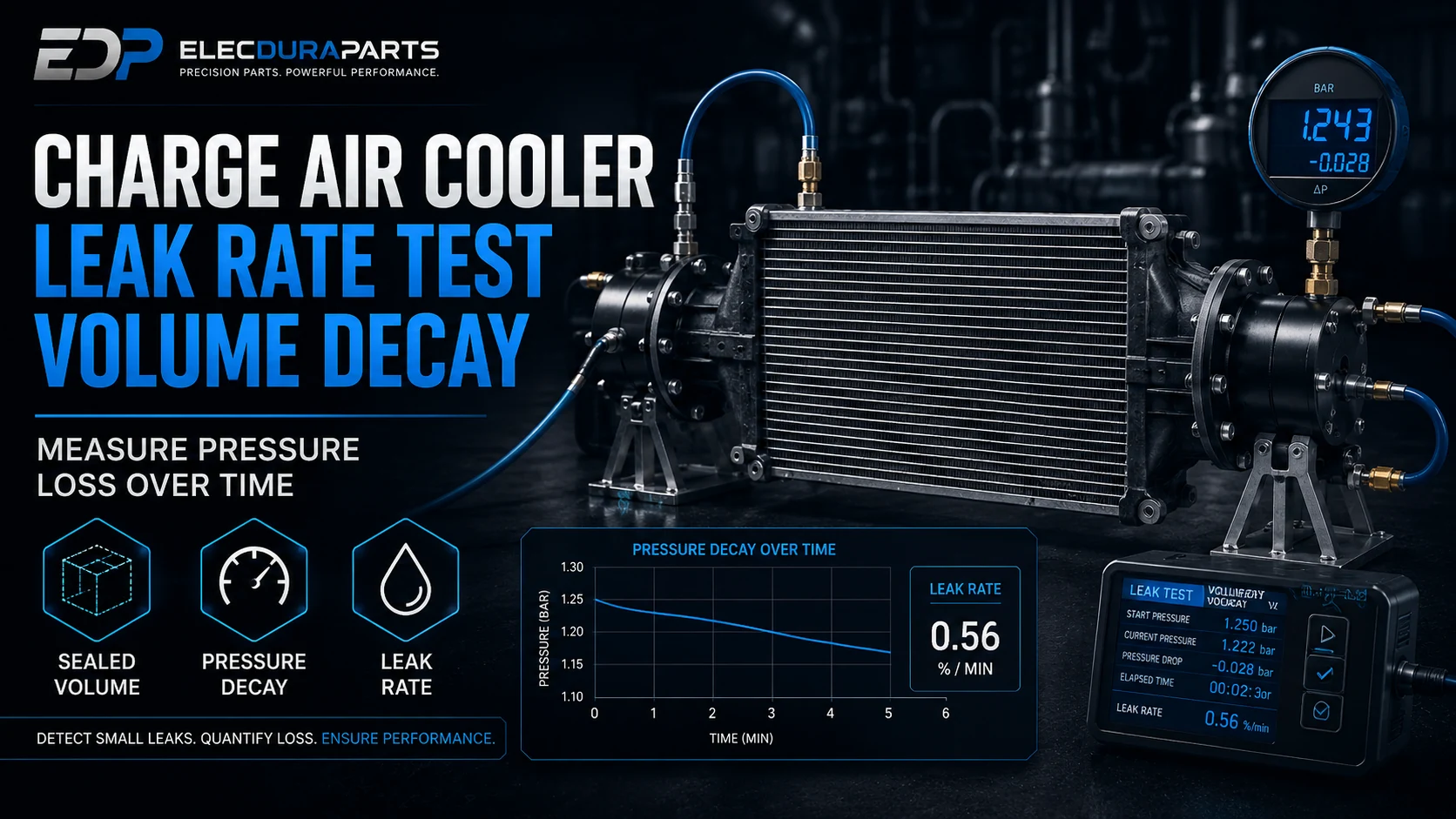

Testování míry netěsnosti chladiče plnicího vzduchu pomocí poklesu tlaku a zkušebního objemu

Rychlá odpověď: Výsledek poklesu tlaku chladiče plnicího vzduchu má smysl pouze tehdy, když je kontrolován nebo dokumentován izolovaný zkušební objem, absolutní tlak, teplota plynu, doba stabilizace, netěsnost upínacího přípravku a rozlišení přístroje. Stejný fyzický únik může způsobit velmi rozdílné hodnoty tlakové ztráty ve dvou testovacích sestavách s různými vnitřními objemy. Pro technicky kontrolovatelné testování zaznamenejte kompletní konfiguraci testu, nezávisle ověřte zaslepovací přípravky, nechte stlačený plyn tepelně stabilizovat a porovnejte naměřený výsledek s příslušným požadavkem OEM nebo dohodnutou specifikací akceptace kupujícího-dodavatele namísto použití univerzálního limitu tlaku nebo poklesu.

Proč samotný pokles tlaku není specifikací rychlosti úniku

Test poklesu tlaku vypadá jednoduše: utěsněte chladič plnicího vzduchu, zaveďte regulovaný vzduch, izolujte přívod a sledujte, jak se tlak v průběhu času mění. Potíž je v tom, že ztráta tlaku není automaticky ekvivalentní rychlosti úniku.

Toto rozlišení je důležité pro vysoce výkonná opravárenská zařízení, repaséry, distributory a příchozí týmy zabývající se kvalitou komponenty nasávání vzduchu a chlazení plnicího vzduchu . Prohlášení jako 'chladič ztratil 5 kPa za jednu minutu' neposkytuje dostatek informací pro porovnání dvou chladičů, pokud podmínky testu nebyly prakticky stejné.

Velký chladič a malý chladič mohou obsahovat různá množství plynu při stejném indikovaném tlaku. Podobně přidání dlouhých hadic, rozdělovačů, nádrží nebo adaptérů zvyšuje izolovaný testovací objem. Dané množství unikajícího vzduchu proto vytváří různou křivku poklesu tlaku v závislosti na celkovém objemu zachyceném mezi uzavíracím bodem a zaslepenou součástí.

Tlaková ztráta, objemový únik a hmotnostní únik jsou různá měření

Tlaková ztráta je změna měřeného tlaku za definovaný časový interval. Je přímo pozorovatelný tlakovým senzorem nebo tlakoměrem, ale jeho velikost závisí na testovacím systému.

Objemová míra úniku popisuje objem plynu unikajícího za jednotku času za definovaných referenčních podmínek. Je přenosnější než pokles tlaku, ale pouze tehdy, když je uveden referenční tlak a teplota. Objem plynu se mění se změnou tlaku a teploty.

Hmotnostní únik popisuje skutečnou hmotnost plynu unikajícího za jednotku času. Vzhledem k tomu, že hmotnost není předefinována kompresí ve způsobu, jakým je objem plynu, může hmotnostní průtok poskytnout zásadnější množství úniku, pokud je k dispozici vhodné vybavení.

Vztah rovnic v praktických slovech

Pro uzavřený zkušební objem obsahující plyn vztah ideálního plynu říká, že tlak vynásobený objemem souvisí s množstvím plynu a jeho absolutní teplotou. Pokud zkušební objem zůstane stálý a teplota je stabilní, snížení hmotnosti plynu způsobí odpovídající snížení absolutního tlaku. Pokud se však současně mění teplota, tlak může klesat, i když uniká málo nebo žádný plyn. To je důvod, proč nelze výpočet poklesu tlaku považovat za měření rychlosti úniku bez zohlednění objemu a teploty.

To je také důvod, proč by se test rozpadu neměl zaměňovat s testem ve vozidle diagnostika poklesu tlaku chladiče plnicího vzduchu . Pokles tlaku na proudícím chladiči se týká omezení a odporu proudění. Pokles tlaku v izolovaném chladiči se týká úniku z uzavřeného zkušebního objemu.

Test Volume Změní význam stejné tlakové ztráty

Předpokládejme, že dvě zkušební stolice obsahují chladiče plnicího vzduchu se stejnými fyzickými úniky. Jedna lavice izoluje pouze chladič a krátké adaptéry. Druhá obsahuje chladič, několik dlouhých hadic a velké testovací potrubí. Protože druhý systém obsahuje více stlačeného plynu, stejné množství unikajícího plynu může způsobit menší změnu tlaku ve stejném intervalu.

Opačný problém nastává, když je testována malá součástka s minimálním objemem přípravku. Malé množství unikajícího plynu může způsobit relativně rychlý pokles tlaku. Porovnání hrubých hodnot tlakové ztráty bez zaznamenání celkového izolovaného objemu může proto vést k nesprávným porovnáním dodavatelů, rozhodnutím o záruce nebo zamítnutí šarže.

Definujte, co je uvnitř izolované testovací hranice

Dokumentovaný objem by měl zahrnovat více než jmenovitý vnitřní objem chladiče plnicího vzduchu. V závislosti na stolici může izolované ohraničení obsahovat také vstupní zátky, výstupní adaptéry, hadice, T-kusy, regulátory za koncovým oddělovacím ventilem, dutiny snímačů a spojovací potrubí.

Příchozí inspekční týmy porovnávající vzorky z různých továren by měly tyto přípravky standardizovat, kdykoli je to praktické. Pokud se architektura testu změní, změna patří do záznamu testu, protože historická data poklesu tlaku již nemusí být přímo srovnatelná.

Zadržené zástrčky musí být považovány za testovací hardware

Záslepky a uzávěry jsou někdy považovány za jednorázové příslušenství, ale jejich stav těsnění přímo ovlivňuje výsledek. Znovu použité zátky mohou způsobit poškození O-kroužků, zdeformované těsnicí plochy nebo opotřebení závitů. Expanzní zátky se mohou uvolnit a vyrobené desky se mohou při opakované instalaci deformovat.

Zátka, která je ponechána nasazená během testování, tvoří část tlakové hranice. Identifikace jeho dílu, způsob těsnění a stav by proto měly být řízeny stejně jako snímač tlaku nebo regulátor.

Stabilizace teploty zabraňuje falešnému poklesu tlaku

Stlačený vzduch se při plnění běžně zahřívá. Po odpojení přívodu vzduchu se zachycený plyn začne pohybovat směrem k teplotě chladiče, příslušenství a okolní místnosti. Jak se plyn ochlazuje, tlak klesá, i když je sestava dokonale utěsněná.

Tento tepelný efekt je jedním z nejčastějších důvodů, proč se může zdát, že technicky nezávadná součást během krátkého testu rozpadu netěsní. Rychlé plnění následované okamžitě načasováním tlakové ztráty vytváří obzvláště špatnou opakovatelnost.

Zaznamenávejte teplotu plynu a komponent, nejen pokojovou teplotu

Okolní teplota je užitečná, ale nedokazuje, že se zachycený plyn stabilizoval. Chladič plnicího vzduchu nedávno přemístěný z horké výrobní oblasti, studeného skladu nebo venkovní nakládací zóny může mít značnou tepelnou hmotnost. Hliníkové jádro a nádrže mohou po naplnění pokračovat ve výměně tepla se zachyceným plynem.

Řízený postup by proto měl definovat stabilizační interval nebo měřitelné stabilizační kritérium před začátkem časového období rozpadu. Požadavek by měl vycházet z příslušného postupu ověřování spíše než z libovolného univerzálního čísla.

Pro srovnání s širším Metody testování tlaku chladiče plnicího vzduchu , je užitečné oddělit v pracovním listu tři fáze: řízené plnění, stabilizace a časované měření. Kombinace všech tří do jediného údaje o uplynulém čase skryje tepelné chování, které může dominovat časné změně tlaku.

Sestavte opakovatelné nastavení testu těsnosti chladiče plnicího vzduchu

Účelem řízeného nastavení není pouze natlakovat chladič. Slouží k vytvoření důkazů, které může jiný technik, dodavatel nebo inženýr kvality reprodukovat a auditovat.

Postupné nastavení

1. Identifikujte zkušební článek. Zaznamenejte si číslo dílu chladiče plnicího vzduchu, kód dodavatele, výrobní šarži nebo odkaz na sledovatelnost a rodinu aplikací. Je-li to relevantní, klasifikujte vzorek podle vhodného vzorku aplikace na dálnici popř aplikace mimo dálnice , aby bylo možné správně dohledat akceptační dokument.

2. Před testováním zkontrolujte chladič. Zkontrolujte porty, koncové nádrže, sběrače, poškození montáže, deformace při přepravě a viditelné podmínky svarů. Nedovolte, aby se zjevně poškozený port později stal nevysvětlitelným únikem přípravku.

3. Nainstalujte řízená zaslepovací zařízení. Používejte definované zátky, desky, svorky, těsnění a adaptéry ve známém stavu. Zaznamenejte každou změnu zařízení, která mění izolovaný objem.

4. Připojte regulovaný suchý vzduch. Použijte regulovatelný zdroj vzduchu vhodný pro schválený zkušební postup. Suchý vzduch snižuje variabilitu způsobenou vlhkostí a pomáhá chránit testovací zařízení. Samotný zkušební tlak musí pocházet z dat OEM, požadavku aplikace nebo dohodnuté specifikace kupujícího a dodavatele.

5. Umístěte snímač tlaku do izolovaného okraje. Potvrďte, že jeho rozsah a rozlišení jsou vhodné pro očekávaný pokles. Přístroj, který jen stěží dokáže vyřešit povolenou změnu tlaku, nemůže poskytnout obhajitelný důkaz vyhovění/neúspěchu.

6. Vyplňujte kontrolovaně. Vyvarujte se zbytečně agresivního plnění, které způsobuje nadměrné zahřívání plynu nebo mechanické otřesy.

7. Izolujte přívod. Zavřete definovaný izolační ventil, aby byl jasně stanoven zkušební objem a regulátor nebo předřazený vzduchový systém nemohl maskovat únik.

8. Umožněte stabilizaci. Sledujte tlak a teplotu, dokud dokumentovaná zkušební metoda neumožní zahájit měření.

9. Zaznamenejte okno časovaného rozpadu. Zachyťte počáteční absolutní tlak, koncový tlak, uplynulý čas a příslušné teploty. Zachovejte nezpracované hodnoty spíše než ukládejte pouze výsledek vyhovuje/nevyhovuje.

10. Pokud vzorek selže, lokalizujte únik. Oddělte netěsnost chladiče od netěsnosti upínacího přípravku, než přiřadíte vadu součásti.

Pro organizace, které získávají několik produktů chladicích systémů prostřednictvím jednoho programu, mohou být rodiny komponent přezkoumány v širším měřítku sortiment a struktura kategorie produktu , ale specifikace zkoušky těsnosti by měla zůstat specifická pro konkrétní konstrukci a aplikaci chladiče plnicího vzduchu.

Únik zaslepovacího zařízení musí být kvantifikován před posouzením chladiče

Výsledek poklesu tlaku představuje únik z celého izolovaného systému, nikoli automaticky z jádra chladiče plnicího vzduchu. Závity, rychlospojky, hadicová rozhraní, testovací destičky, ventily a šroubení snímačů, to vše může přispět.

Spusťte kontrolu integrity přípravku

Praktický systém kvality zahrnuje slepý nebo referenční test, který hodnotí přípravek nezávisle na výrobním chladiči. V závislosti na konstrukci zařízení to může používat pevný referenční objem, zapečetěný kalibrační předmět nebo jinou zdokumentovanou metodu, která uzavře přípravek bez spoléhání se na testovací součást.

Pokud je ztráta upínacího zařízení významná vzhledem k povolené celkové ztrátě, lavice nemůže spolehlivě rozlišit vyhovující chladič od netěsného. Pouhé odečtení historické hodnoty přípravku je také riskantní, když se těsnění, armatury a ventily mění s opotřebením. Stav upevnění by měl být ověřován s definovanou frekvencí vhodnou pro testovací program.

Rozlišení přístroje se může stát skutečným testovacím limitem

Digitální měřidlo může zobrazovat mnoho číslic, aniž by mělo dostatečnou přesnost, stabilitu nebo rozlišení pro požadované rozlišení. Týmy kvality by měly potvrdit použitelnou schopnost měření kompletního senzorového a akvizičního systému, včetně stavu kalibrace a vzorkování.

Pokud akceptační specifikace očekává velmi malý pokles, ale systém měření kolísá o srovnatelnou hodnotu, více desetinných míst nevytváří více důkazů. Zkušební metoda musí být schopna jasně vyřešit povolený rozdíl.

Před přiřazením režimu selhání lokalizujte únik

Jakmile celá stolice nevyhoví specifikovanému kritériu rozpadu nebo rychlosti úniku, dalším úkolem je určit, kde plyn skutečně uniká. Pro distributory a repaséry je tato lokalizace zásadní, protože různá místa selhání mohou poukazovat na různá rozhodnutí týkající se výroby, manipulace nebo opravy.

Netěsnost jádra a trubky

Únik z jádra tepelného výměníku může pocházet z poškození trubky, koroze, nárazu, únavy nebo defektů v oblasti mezi trubkou a hlavicí. Místo by mělo být označeno a uchováno se záznamem o zkoušce, kdykoli je vyžadováno nápravné opatření dodavatele.

Netěsnost hlavičky, sváru a koncové nádrže

Poruchy kolem hlav, švů, svarů nebo spojů koncových nádrží mohou indikovat lokalizované problémy se spojováním, deformace nebo únavu. Obecné prohlášení, že 'chladič netěsní' ztrácí cenné informace pro vyšetřování šarže. Zdokumentujte přesnou oblast a zda je únik izolovaný nebo distribuovaný.

Únik portu a připojení

Porty si zaslouží zvláštní pozornost, protože pozorovaný únik může patřit buď chladiči nebo testovacímu adaptéru. Před vyřazením součásti zkontrolujte těsnicí plochy, závity, patky, příruby a geometrii portu. Nesprávně zarovnané nebo poškozené zařízení může způsobit opakovatelnou netěsnost, která nesprávně následuje každý chladič testovaný na stejné stanici.

Vizuální odkazy na konfigurace chladiče plnicího vzduchu a styly připojení lze také porovnat v rámci Showroom Elecduraparts , ale přijetí se stále musí řídit dokumentovaným výkresem, požadavkem OEM nebo specifikací testu kupujícího-dodavatele pro přesnou aplikaci.

Proměňte neúspěšný řízený test na rozhodnutí specifické pro místo

Jakmile chladič plnicího vzduchu neprojde kontrolovaným přejímacím testem, dalším rozhodnutím by neměla být okamžitá výměna. Nejprve určete, zda naměřená ztráta patří samotnému CAC, testovacímu rozhraní nebo jiné části izolované hranice. Tento krok lokalizace přemění výsledek vyhovění/neúspěchu na důkaz, který může podpořit opravu, zpětnou vazbu od dodavatele a rozhodnutí o kvalitě příchozích dat.

Samostatný únik přípravku od úniku komponentu

Opakujte kontrolu integrity přípravku s odstraněným chladičem nebo s kvalifikovaným referenčním článkem. Zkontrolujte záslepky, O-kroužky, závitové adaptéry, ventily, připojení snímačů a spoje hadic. Pokud zjevná netěsnost následuje spíše po přípravku než po CAC, opravte zkušební stolici před opakovaným testem součásti.

Pokud přípravek zůstane stabilní, lokalizujte netěsnost chladiče pomocí schválené detekční metody. Zaznamenejte spíše fyzickou polohu, než abyste pouze psali 'detekován únik'. Toto rozlišení je užitečné zejména při vyhodnocování aftermarket náhradní díly z různých výrobních šarží.

Použijte opakovatelnost k napadení podezřelého úniku přípravku

Pokud se zdá, že několik různých chladičů netěsní v přesně stejné poloze adaptéru, prozkoumejte přípravek před klasifikací vady šarže. Naopak netěsnost opakovaně lokalizovaná do stejného konstrukčního prvku chladiče napříč nezávislými vzorky může ospravedlnit eskalaci do výrobního přezkumu. Relevantní pole a příklady ověření lze uchovat vedle zdokumentovaných důkazy z případové studie.

Zvolte Čištění, Vyhodnocení opravy nebo Kompletní výměna

Čištění je oprávněné, když vnější kontaminace brání kontrole nebo když je nutné odstranit provozuschopné nečistoty podle schváleného postupu. Čištění neopraví potvrzený únik na hranici tlaku. Chladič, který projde jen proto, že zbytky dočasně zablokují netěsnost, neprokázal spolehlivou integritu.

Vyhodnocení opravy může být vhodné, když je závada přesně lokalizována, konstrukce chladiče umožňuje schválenou opravu a opravená jednotka může být znovu podrobena kompletní specifikované přejímací zkoušce. Proces opravy by neměl způsobit nekontrolované zkreslení, kontaminaci nebo nové omezení.

Úplná výměna se stává silnějším rozhodnutím, když je poškození distribuováno po celém jádru, je konstrukčně narušen sběrač nebo nádrž, geometrie portu nemůže zajistit spolehlivé spojení, předchozí opravy způsobují nejistotu integrity nebo nelze po opravě prokázat požadovanou akceptační specifikaci. Rozhodnutí by mělo odrážet aplikaci a zdokumentovaná kritéria, nikoli univerzální práh úniku.

Pro získávání programů pokrývajících CAC a související součásti chladicího systému nasávání vzduchu by distributoři měli také rozlišit izolovanou závadu při manipulaci od opakovatelného výrobního vzoru, než rozšíří odmítnutí na zbývající zásoby.

Vytvořte reprodukovatelný záznam kvality příchozích dat

Distributor, který obdrží výrobní šarži, potřebuje dostatek informací, aby mohl reprodukovat rozhodnutí o odběru vzorků i fyzický test. Zaznamenejte dodavatele, číslo dílu, šarži nebo výrobní referenci, přijaté množství, identitu vzorku a metodu odběru vzorků. Záznam o kontrole by pak měl propojit každý vzorek se stejnou konfigurací řízeného přípravku a specifikací přijetí.

Organizace spravující opakující se velkoobchodní programy náhradních dílů mohou tento záznam použít k porovnání po sobě jdoucích dodávek, aniž by neporovnatelné výsledky na zkušebním stavu považovaly za ekvivalenty.

Kompaktní kontrolní seznam CAC Acceptance-Record

• Číslo dílu, aplikace a identifikace dodavatele/šarže

• Množství šarže, množství vzorku a metoda výběru vzorku

• Identifikace přípravku a výsledek kontroly slepého/referenčního vzorku

• Definovaný izolovaný zkušební objem a měřicí přístroje

• Stabilizovaný startovací tlak a příslušné údaje o teplotě

• Časovaný průběh tlaku nebo výsledek specifikované rychlosti úniku

• Způsob přejímky a revize dokumentu

• Místo úniku pro neúspěšné vzorky a rozhodnutí o likvidaci

Zachovat nezpracovaná data vedle stavu vyhovuje/nevyhovuje

Jednoduché zadání PASS nemůže ukázat, zda byl vzorek pohodlně v rámci specifikovaného kritéria nebo blízko k hranici měření. Uchování stabilizovaných stop tlaku/teploty, časových razítek a identifikace přístroje činí pozdější srovnání dodavatelů mnohem obhajitelnější. Technické aktualizace a související témata inspekcí lze také organizovat prostřednictvím Elecduraparts sekce technického zdroje.

Nejčastější dotazy: Přijetí rychlosti úniku chladiče plnicího vzduchu

Lze porovnávat dva dodavatele podle tlakové ztráty za stejný počet sekund?

Pouze tehdy, když jsou příslušné zkušební podmínky dostatečně kontrolovány pro srovnání. Stejný uplynulý čas neznamená, že výsledky jsou ekvivalentní, pokud se izolovaný objem, počáteční absolutní tlak, teplotní chování, upínací přípravky nebo schopnost měření liší.

Měl by jeden neúspěšný vzorek způsobit zamítnutí celé šarže CAC?

Ne automaticky. Dispozice by se měla řídit dokumentovaným plánem odběru vzorků a přejímky. Porucha by měla být nejprve potvrzena jako netěsnost součásti a klasifikována podle místa. U opakujících se programů dovozců lze začlenit podmínky odběru vzorků a očekávání kontroly diskuse o získávání dovozců a velkoobchodníků.

Čím je opakovaný test dodavatele srovnatelný?

Opakovaný test dodavatele by měl identifikovat stejné kritické proměnné použité v metodě kupujícího, včetně hranice testu, izolovaného objemu, podmínek stabilizace, přístrojového vybavení a výpočtu přijatelnosti. Užitečné důkazy může stále poskytnout jiná lavice, ale nevysvětlitelné rozdíly v metodice by se neměly skrývat za jedinou nálepkou vyhovuje/nevyhovuje.

Potřebuje opravený CAC znovu kompletní test těsnosti?

Ano, pokud příslušný postup opravy nebo přejímky vyžaduje ověření tlakové hranice. Testování pouze opraveného místa může potvrdit lokalizaci, ale nemusí nutně prokázat integritu kompletní sestavy po manipulaci a opravě.

Jaké informace jsou potřeba při získávání náhradního CAC?

Samotná čísla dílů mohou být nedostatečná tam, kde aplikace mají rozměrové nebo spojovací varianty. Uveďte vozidlo, stroj nebo aplikaci motoru, dostupné OE/výměnné reference, rozměry jádra, celkové rozměry a orientaci portu. U programu s kontrolou kvality uveďte také požadovanou zkušební a přejímací metodu.
