Příznaky a diagnostika obtokového ventilu chladiče motorového oleje



Chladič motorového oleje může být čistý, utěsněný a strukturálně v pořádku, zatímco teplota oleje zůstává příliš vysoká. Chybějící kus může být ventil, který určuje, zda olej protéká chladičem nebo jej obchází. Pokud tento ventil zůstane po zahřátí otevřený, olej se může vyhnout jádru. Pokud zůstane zavřený během studeného startu, hustý olej může způsobit nadměrnou tlakovou ztrátu v okruhu chladiče a filtru.

Užitečné příznaky obtokového ventilu chladiče oleje se proto mění s teplotou oleje, otáčkami motoru a zatížením. Jediná stížnost na horký olej nebo naměřená hodnota tlaku za studena nemůže ventil identifikovat. Diagnostika musí rekonstruovat zamýšlený stav průtoku, porovnat tlak a teplotu přes správné hranice a vyloučit problémy s viskozitou, filtrem, snímačem, čerpadlem a chladicí kapalinou. Elecdura Řada chladičů motorového oleje zahrnuje samostatné konstrukce a konstrukce integrované do skříně, takže hranice služby jsou specifické pro aplikaci.

Rychlá odpověď: zjistěte, zda motor používá tlakově-diferenční bypass, teplotně řízený olejový termostat nebo kombinovaný okruh filtru a skříně. Ověřte kvalitu oleje, hladinu, filtr a věrohodnost senzoru. Zaznamenávejte tlak oleje a teplotu na vstupu/výstupu chladiče od studeného startu až po řízené zatížení. Chladič, který zůstává tepelně neaktivní po specifikovaném zahřátí, navzdory adekvátnímu odvodu tepla a ověřenému požadavku na průtok, může indikovat zaseknutý bypass. Nadměrný diferenční tlak nebo zpožděný výstupní tlak se studeným olejem může znamenat omezení nebo obtok, který se neotevře. Před výměnou jádra ověřte pohyb ventilu nebo stav průchodu pouzdrem.

Nejprve zjistěte, co ventil skutečně ovládá

'Obtokový ventil olejového chladiče' není jeden univerzální díl. Jedno provedení se otevře, když se tlakový rozdíl na chladiči nebo filtru zvýší. Jiný používá voskový prvek nebo termostat k vedení studeného oleje kolem chladiče, dokud se nezahřeje. Některá pouzdra filtrů kombinují funkce odlehčení tlaku, obtoku filtru, ochrany proti zpětnému odtoku a ovládání chladiče v sousedních průchodech. Špatná identifikace ventilu vede k technicky čistému, ale irelevantnímu testu.

Tlakově diferenční bypass

Na tlakový rozdíl reaguje pružinový ventil. Hustý studený olej, vysoký průtok nebo omezené jádro zvyšují sílu na ventil. Otevření zachovává přívodní tok, i když se nějaký olej vyhýbá chladiči. Předpětí pružiny, stav sedla a geometrie průchodu určují chování; vizuální kontrola nemůže určit instalovaný bod otevření.

Olejový termostat s regulací teploty

Voskový prvek nebo tepelný pohon mění směr, jak se olej zahřívá. Jeho účelem není pouze zabránit přehřátí. Pomáhá také mazivu dosáhnout provozní teploty a zabraňuje zbytečné ztrátě tlaku na studené straně. Termostat přilepený otevřený k chladiči může prodloužit zahřívání; jeden zaseknutý v bypassu může snížit chlazení při trvalé zátěži.

Oddělte obtok filtru od obtoku chladiče

Obtok filtru chrání přívod oleje, když filtr vytváří nadměrné omezení. Může sdílet stejné pouzdro, ale reagovat na jinou tlakovou hranici. Pro přesný motor použijte vývojový diagram a identifikaci portu. Nepředpokládejte, že ventil vedle filtru řídí chladič.

Před výběrem hranice testu určete funkce pružinového bypassu, olejového termostatu a filtru.

Definujte stížnost podle provozního stavu

Zaznamenejte, zda k problému dochází při studeném startu, krátkých jízdách po městě, tažení po dálnici, vysoké okolní teplotě, delším nečinnosti nebo provozu zařízení s vysokým zatížením. Zpoždění tlaku při studeném startu se liší od teploty oleje, která stoupá pouze během stoupání. S reklamací zachyťte otáčky motoru, zatížení, teplotu chladicí kapaliny, teplotu oleje, tlak oleje a okolní podmínky.

Příznaky odpovídající tomu, že bypass zůstává otevřený

Mezi možné důkazy patří vysoká teplota oleje při trvalém zatížení, malá teplotní odezva na jinak čistém chladiči a normální tlak jinde v mazacím systému. Tyto příznaky nejsou přesvědčivé: špatné proudění chladicí kapaliny nebo vzduchu, poddimenzované jádro, vychýlení snímače a nadměrné teplo motoru mohou způsobit stejný výsledek.

Příznaky odpovídající tomu, že bypass zůstal uzavřený

Studený olej může způsobit velký rozdíl mezi vstupním a výstupním tlakem, zpožděný tlak ve směru proudění nebo namáhání skříně, když je vytlačován omezující cestou. Špatná viskozita, ucpaný filtr, zborcená hadice nebo vnitřní omezení jádra poskytují podobné důkazy. Před přiřazením ventilu diagnostikujte celou cestu.

Dlouhé zahřívání je pouze podpůrným důkazem

Olejový termostat, který vede studený olej přes chladič, může zpozdit zahřívání, ale nízká okolní teplota, nízká zátěž, chování termostatu chladicí kapaliny a umístění senzoru také ovlivňují křivku. Porovnejte opakovatelná data se specifikací aplikace.

Ověřte základy oleje, filtru a snímače

Potvrďte hladinu oleje, přesnou viskozitu a specifikace, servisní interval, kontaminaci a důkazy o ředění paliva. Zkontrolujte číslo dílu filtru, instalaci a stav kolapsu nebo bypassu, kde je to bezpečně možné. Nesprávný filtr může změnit tlakovou ztrátu a zasahovat do krytu ventilů.

Nespoléhejte se pouze na teplotu palubní desky

Ověřte naskenovaná data nebo odečty měřidla podle vhodné reference a pochopte umístění senzoru. Snímač před chladičem nebude hlásit stejnou teplotu jako snímač v jímce nebo hlavní galerii. Elektrické předpětí může způsobit zjevnou tepelnou poruchu bez jakýchkoli problémů s průtokem.

Zkontrolujte nedávnou servisní historii

Zeptejte se, zda bylo nedávno vyměněno pouzdro, chladič, adaptér filtru, těsnění nebo motor. Nesprávná orientace těsnění může blokovat nebo spojovat průchody. Přebytečný tmel se může dostat do galerie. Převáděný ventil může být vynechán nebo instalován zpět. Před demontáží vyfotografujte stávající spoje.

Zmapujte hranice oleje a chladicí kapaliny

Mnoho chladičů motorového oleje jsou výměníky tepla olej-chladivo. Průtok na straně oleje může být správný, zatímco vodní kámen na straně chladicí kapaliny, blokování vzduchu nebo omezená cirkulace brání přenosu tepla. Jiné jsou jádra typu olej-vzduch ovládaná externím prouděním vzduchu a vedením hadic. Identifikujte obě média a jejich směr.

Oddělte únik od selhání vedení

Olej v chladicí kapalině, chladicí kapalina v oleji nebo vnější prosakování indikují problém s těsněním, nikoli automaticky závadu bypassu. Elecdurův článek srovnávající an netěsnost skříně olejového filtru se selháním chladiče oleje řeší tyto hranice netěsností. Před provedením rozšířeného tepelného testu vyřešte problémy s kontaminací a tlakovou integritou.

Ujistěte se, že chladič je schopen odvádět teplo

U jednotek pro převod oleje na chladicí kapalinu ověřte hladinu chladicí kapaliny, cirkulaci a chladicí systém motoru. U jednotek olej-vzduch zkontrolujte čistotu žeber, potrubí a proudění vzduchu ventilátorem. Obtok může správně vést olej přes chladič, který stále nemůže odvádět teplo.

Sestavte teplotní profil od studené do horké

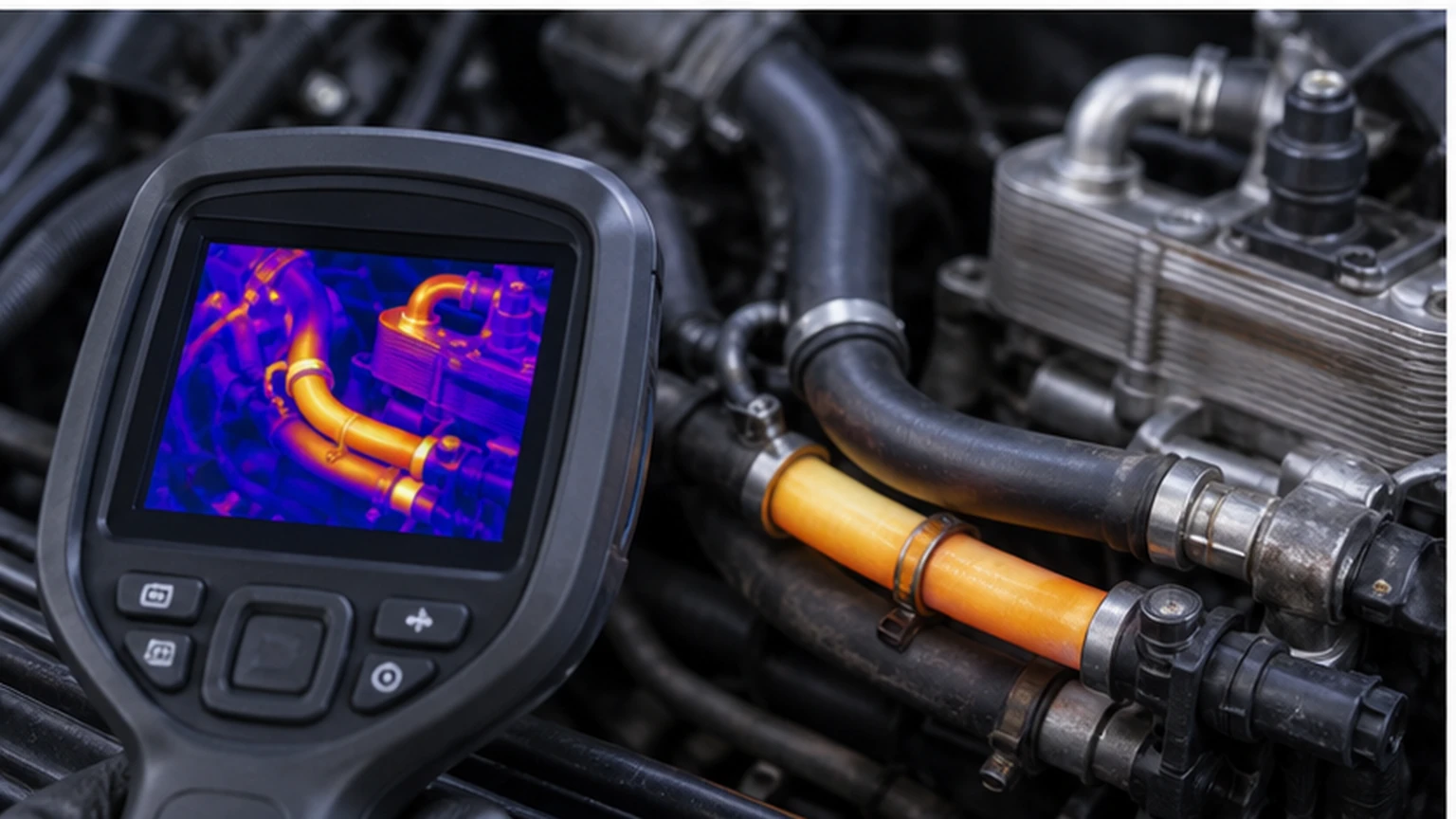

Připojte vhodné kontaktní sondy nebo použijte ověřenou metodu povrchové teploty na vstupu a výstupu chladiče. Udržujte konzistentní umístění, přípravu povrchu a emisivitu. Záznam od studeného startu přes zahřívání a řízenou periodu zatížení. Povrchová teplota je nepřímý indikátor; interpretovat jej pomocí údajů o tlaku a systému.

Časově sladěný teplotní profil na vstupu/výstupu odhalí, kdy se chladič stane tepelně aktivním.

Hledejte přechod směrování

Systém s řízenou teplotou může za studena vykazovat malou aktivitu chladiče, po které následuje změna, když termostat začne směrovat olej skrz jádro. Přechod může být pozvolný. Porovnejte křivku se servisními údaji; nepoužívejte teplotu otevření termostatu chladicí kapaliny jako specifikaci olejového ventilu.

Žádná změna teploty má několik významů

Ventil může zůstat v bypassu, chladič nemusí proudit, oba měřicí body mohou být na stejné hydraulické straně nebo může chybět odvod tepla. Pokud vstup a výstup zůstávají stejně chladné, zatímco je motorový olej horký, ověřte umístění a průtok snímače. Pokud se oba zahřejí stejně, může být vnější odvod tepla nedostatečný.

Velký pokles teploty není automaticky dobrý

Nízký hmotnostní průtok může vytvořit výrazný místní teplotní rozdíl a přitom vyhladit následný okruh. Teplota musí být kombinována s údaji souvisejícími s tlakem a průtokem.

Změřte tlak přes správnou hranici

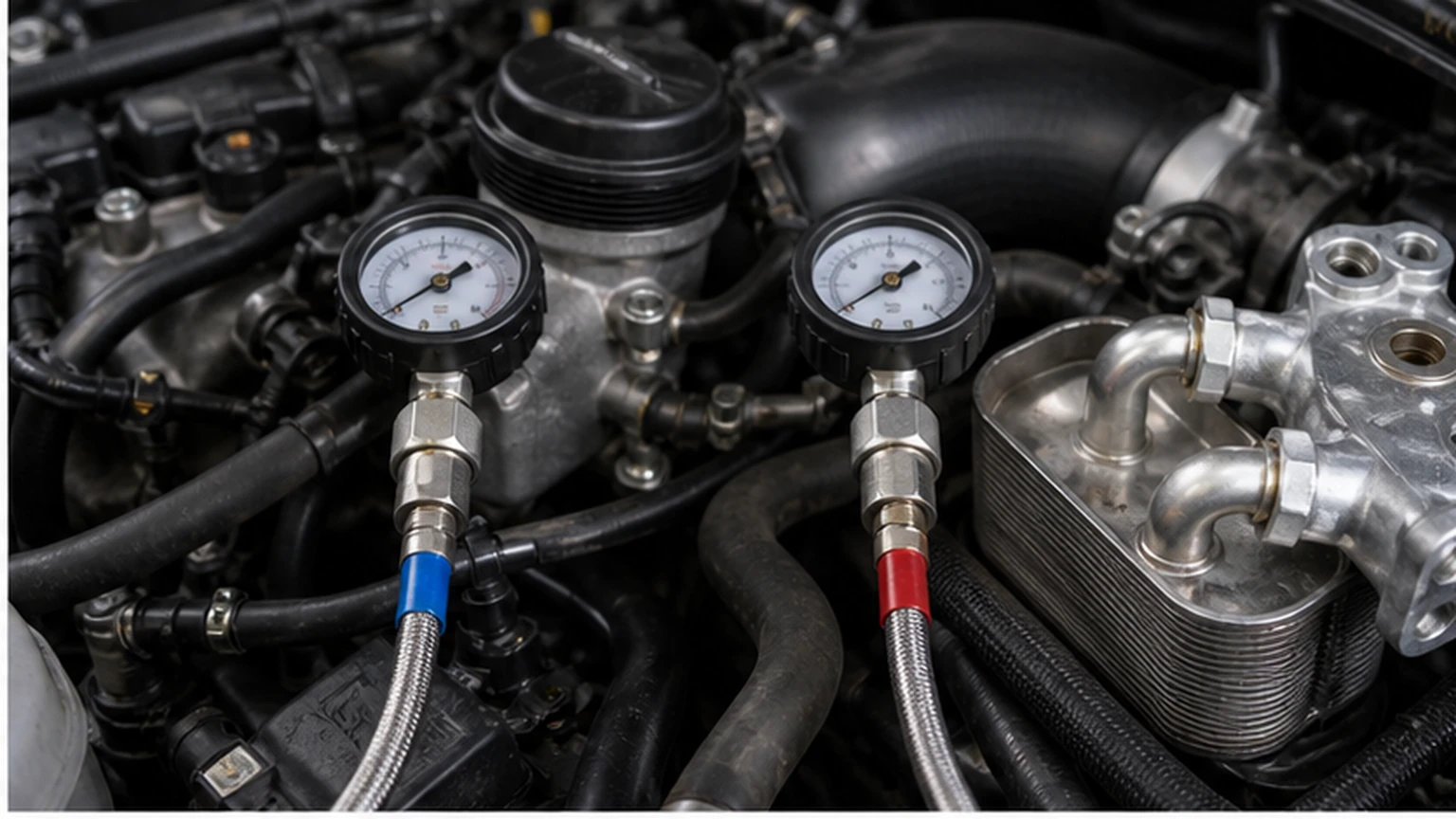

Používejte servisem schválené porty a odpovídající, jmenovité tlakové kanály. Před instalací potvrďte nulu přístroje a porovnejte oba kanály při společném tlaku. Zaznamenávejte vstup a výstup současně prostřednictvím studeného startu, stabilizovaného teplého provozu a řízené zátěže. Zajistěte hadice mimo rotující a horké součásti.

Synchronizované údaje o tlaku ukazují omezení v definovaném chladicím okruhu, jako je změna viskozity a průtoku.

Interpretujte diferenční tlak s viskozitou

Studený olej přirozeně vytváří větší odpor. Bypass se může otevřít, jak je navrženo pro ochranu napájení. Hodnotu posuďte podle teploty oleje, otáček motoru a specifikovaného oleje. Vysoký rozdíl chladu, který normálně klesá s teplotou, může představovat správnou funkci spíše než poruchu.

Rozlišujte omezení od polohy ventilu

Omezené jádro může zvýšit diferenční tlak a nařídit otevření zdravého bypassu. Zaseknutý a otevřený obtok může snížit tlakový rozdíl v jádře, protože se do něj dostane málo oleje. To je důvod, proč samotný tlakový rozdíl nemůže označit ventil. Zkombinujte to s aktivací teploty a tam, kde je to možné, s kontrolou ventilu nebo řízeným testováním na stolici.

Během testování chraňte motor

Okamžitě zastavte, pokud tlak opustí bezpečný rozsah výrobce, objeví se varovné indikátory nebo dojde k úniku. Neupínejte částečně olejovou hadici ani neblokujte průchod, abyste 'prokázali' průtok. Improvizované omezení může poškodit ložiska, filtry a těsnění.

Zkontrolujte ventil a pouzdro po evidenci systému

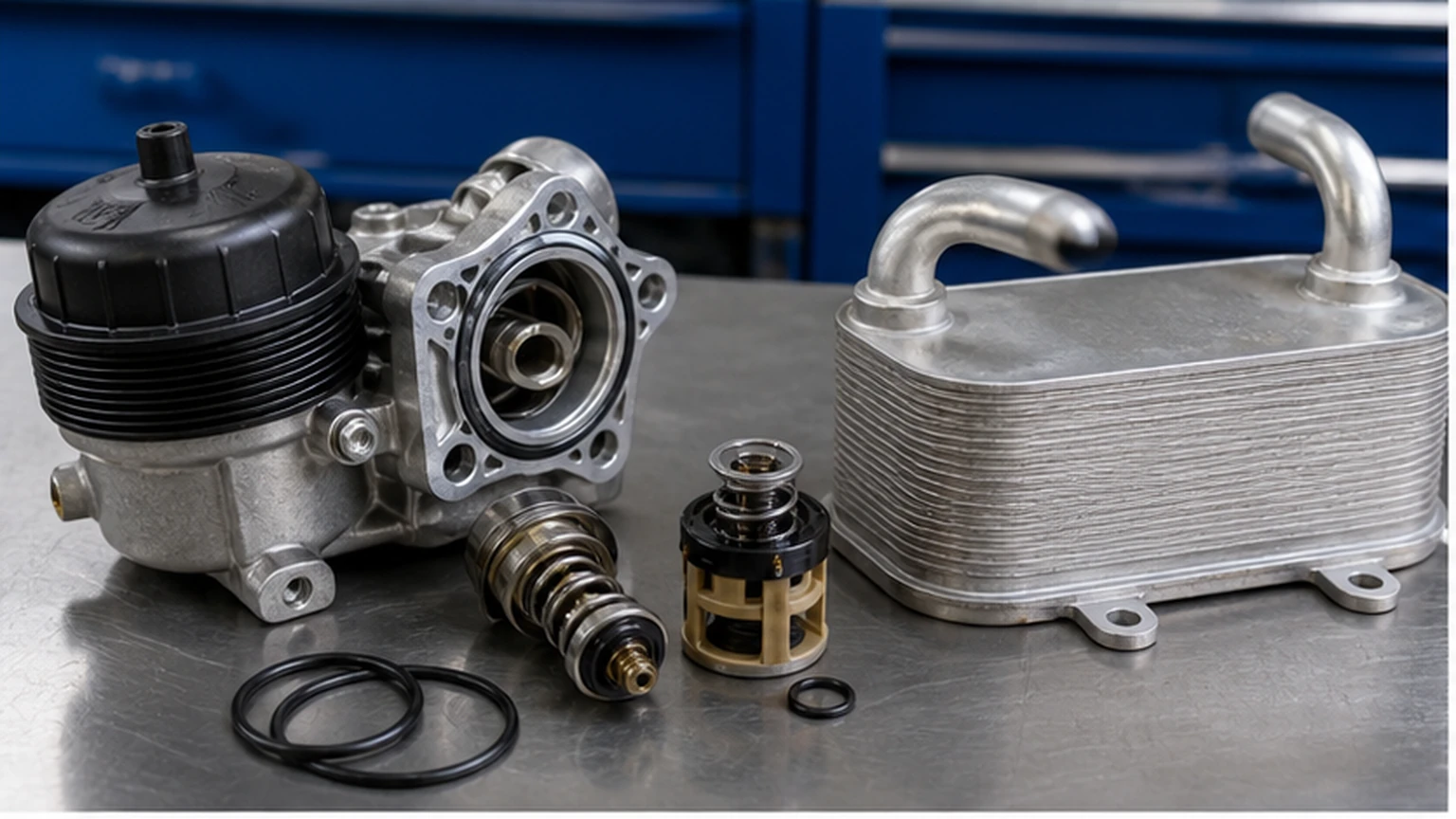

Demontujte až poté, co externí testy odůvodní otevření obvodu. Všimněte si orientace ventilu, pružiny, držáku, pístu, voskového prvku, těsnění a čistoty průchodu. Hledejte rýhy, lak, úlomky, korozi, zlomenou pružinu, deformované sedlo a píst, který trčí svou pracovní dráhou.

Volný pohyb neprokazuje kalibrovaný provoz

Ventil se může pohybovat rukou, ale otevřít se při nesprávném tlaku nebo teplotě. Síla pružiny se může změnit, voskový prvek může ztratit zdvih a opotřebovaný otvor může vnitřně prosakovat. Použijte specifikovaný přípravek a data přijetí. Pokud žádný neexistuje, vyhněte se vymýšlení prahu z jiného pouzdra.

Poškození krytu může způsobit, že ventil nebude provozuschopný

Některé ventily jsou integrovány do an sestava pouzdra olejového filtru . Poškrábaný otvor, prasklý držák nebo poškozené sedlo může vyžadovat kompletní pouzdro. Před nabídkou opravné sady si ověřte, zda jsou těsnění a součásti ventilu samostatně schváleny.

Čistota je funkční, ne kosmetická

Malá tvrdá částice může udržet bypass mimo své sedlo. Udržujte vlákna, zbytky brusiva a rozpouštědla mimo průchody. Čistěte pouze pomocí kompatibilních metod a před montáží ověřte, že je každá štola suchá a bez překážek.

Časté chybné diagnózy

Opravit ventil, vyměnit pouzdro nebo vyměnit jádro?

Ventil vyměňujte pouze tehdy, když to dovoluje schválený servisní rámec

Samostatně servisovaný ventil je vhodný, když se prokáže jeho kalibrovaná porucha a jeho vrtání, sedlo a průchody zůstávají v rámci specifikace. Použijte správnou pružinu, píst, prvek termostatu a těsnění. Vzhledově podobná pružina není technickou náhradou.

Při poškození řídicího otvoru nebo integrované konstrukce vyměňte kryt

Poškrábání, prasklé držáky, zdeformované spojovací povrchy nebo nepřístupný integrovaný termostat mohou způsobit, že oprava pouze ventilu bude nespolehlivá. Potvrďte, zda těleso olejového filtru obsahuje snímače, víčka, ventily, chladič a těsnění.

Vyměňte chladič, když se prokáže jeho vlastní omezení nebo integrita

Zaseknutý bypass může reagovat na skutečně omezený chladič. Zkontrolujte znečištění, pokles vnitřního tlaku a přenos tepla. Elecdura Kategorie chladiče motorového oleje by se měla používat poté, co jádro – nikoli pouze směrovací ventil – neprošlo kontrolou důkazů.

Odstraňte příčinu úlomků nebo přehřátí

Nový ventil se může znovu přilepit, pokud zůstane ložiskový materiál, degradovaný tmel, kal nebo zbytky filtru. Definujte rozsah čištění a ověřte olejové a chladicí systémy před vrácením motoru do zatížení.

Náhradní párování a data nabídky

Uveďte OE číslo, VIN nebo sériové číslo stroje, kód motoru, modelový rok, trh, jmenovitý výkon a konfiguraci emisí. Vyfoťte kompletní kryt, chladič, rozhraní filtru, polohu ventilu, konektory, porty a montážní vzor. Uveďte, zda je systém typu olej-chladivo nebo olej-vzduch a která součást je požadována.

Definujte všechny zahrnuté ovládací prvky

V nabídce by mělo být uvedeno, zda zahrnuje obtokový píst, pružinu, olejový termostat, víčko filtru, snímač tlaku nebo teploty, těsnění, jádro chladiče a montážní materiál. Dvě sestavy mohou sdílet siluetu odlitku, ale používají různé vnitřní vrtání nebo kalibraci ventilu.

Orientace hadice a portu ovlivňuje instalaci

Zaznamenejte závit, průměr, housenku, úhel a směr proudění. U vzdálených chladičů oleje uveďte délku hadice a fotografie směrování. Přibližným vnějším průměrem se neshodujte s tlakovou olejovou přípojkou.

Elecdura velkoobchodní program olejových chladičů a velkoobchodní služba s více kategoriemi může podporovat poptávky po šaržích, když jsou jasně dodány hranice aplikace a sestavy.

Velkoobchodní kontrola kvality

Přijímací kontrola by měla ověřit čistotu odlitku, ochranu průchodu, těsnicí čela, závity, geometrii portu, uchycení ventilu, ustanovení snímače a integritu spoje chladiče. Uzavřete olejové a chladicí otvory proti prachu a vlhkosti. Udržujte součásti ventilu vysledovatelné k šarži a aplikaci.

Funkční testy vyžadují kontrolované podmínky kapaliny

Chování ventilu závisí na viskozitě kapaliny, teplotě, rychlosti náběhu a směru. Test 'pop' stlačeným vzduchem nemusí reprodukovat provoz oleje. Před porovnáním dodavatele se dohodněte na zkušebním médiu, teplotní úpravě, tlakové rampě, měření úniků a akceptačních datech.

Ověřte sestavu, nejen uvolněné součásti

Správný ventil ve špatně vyvrtaném nebo znečištěném pouzdře může stále vést olej nesprávně. Pokud je to možné, otestujte celou cestu na vzorku a zachovejte nezpracované křivky tlaku/teploty. V případě sporů ohledně kvality identifikujte vzorek, šarži, testovací přípravek a stav kalibrace.

Obal musí chránit kalibraci ventilu a jeho čistotu

Uvolněné těžké díly by při přepravě neměly narážet na porty nebo pouzdra snímače. Držáky musí zůstat nainstalované a porty zakryté. Vyvarujte se balení olejů nebo inhibitorů koroze, které nejsou kompatibilní s motorovým mazivem a těsněním.

Související systémové hranice

Teplota oleje je ovlivněna chladicím okruhem motoru. Ověřte termostat chladicí kapaliny motoru, odvod tepla radiátorem a proudění vzduchu chladicího ventilátoru pouze v případě, že údaje o chladicí kapalině ukazují související poruchu. Výměna těchto součástí nemůže uvolnit mechanicky zaseknutý olejový regulační ventil.

Naopak, vnější únik oleje v blízkosti filtru by měl následovat diagnostika netěsností skříně versus chladič , zatímco míchání oleje a chladicí kapaliny vyžaduje testování integrity tlaku. Uchovávání záměrů hledání odděleně zabrání tomu, aby se článek s obtokovým řízením stal obecným seznamem příznaků chladiče oleje.

Trasa zadávání zakázek až poté, co je známa neúspěšná hranice

Pokud jádro neprojde kontrolou tlaku nebo přenosu tepla, pokračujte přes sortiment olejových chladičů . Pokud selže vývrt, sedlo ventilu nebo integrované průchody, použijte kompletní hranice pouzdra filtru . Pokud důkaz místo toho identifikuje přehřátí chladicí kapaliny, vraťte se k systém chlazení motoru . Tyto odkazy představují vzájemně se vylučující diagnostické větve, nikoli tři položky, které by se měly automaticky objednávat společně.

FAQ

Má každý chladič oleje obtokový ventil?

Ne, architektura se liší podle motoru a okruhu chladiče.

Některé používají krytový termostat, některé tlakový bypass a jiné řídí průtok jinde. Potvrďte aplikační diagram.

Mohu diagnostikovat ventil pouze podle teploty oleje?

Ne, teplota musí být kombinována se směrováním a evidencí tlaku.

Poloha snímače, teplo motoru, průtok chladicí kapaliny a účinnost jádra také ovlivňují teplotu oleje.

Může obtokový ventil způsobit nízký tlak oleje?

Může to ovlivnit směrování, ale musí být vyloučeno mnoho kritických příčin.

Před odsuzováním ventilu zkontrolujte hladinu, viskozitu, ředění, snímač, čerpadlo, vůli ložisek, filtr a snímač podle servisního postupu.

Lze obtokový ventil vyčistit a znovu použít?

Pouze když to servisní postup umožňuje a kalibrace zůstává ověřitelná.

Čištěním nelze obnovit slabou pružinu, opotřebovaný otvor, poškozené sedlo nebo vadný voskový prvek.

Co by měl kupující poslat na spárování?

Pošlete přesnou aplikaci, architekturu a dodaný rozsah důkazů.

Prostřednictvím Stránka s technickým dotazem Elecdura.

Diagnostikujte rozhodnutí o směrování, nejen teplotu

Spolehlivá diagnostika bypassu olejového chladiče sleduje okruh od studeného oleje po stabilizovanou zátěž. Určuje typ ventilu, potvrzuje viskozitu a stav filtru, ověřuje senzory, zaznamenává synchronizovaný tlak a teplotu, kontroluje odvod tepla a kontroluje ventil až poté, co systémový důkaz určí podezřelý stav.

Pro velkoobchodní párování zašlete Elecduru OE referenci, aplikaci motoru nebo stroje, fotografie krytu a chladiče, architekturu ventilu, detaily portu a senzoru, hranici dodávaných součástí, naměřené chování za studena-horká, zjištění kontaminace, požadavky na množství a balení. Tyto podrobnosti umožňují, aby nabídka odpovídala ověřenému problému řízení toku, nikoli pouze symptomu vysoké teploty.
