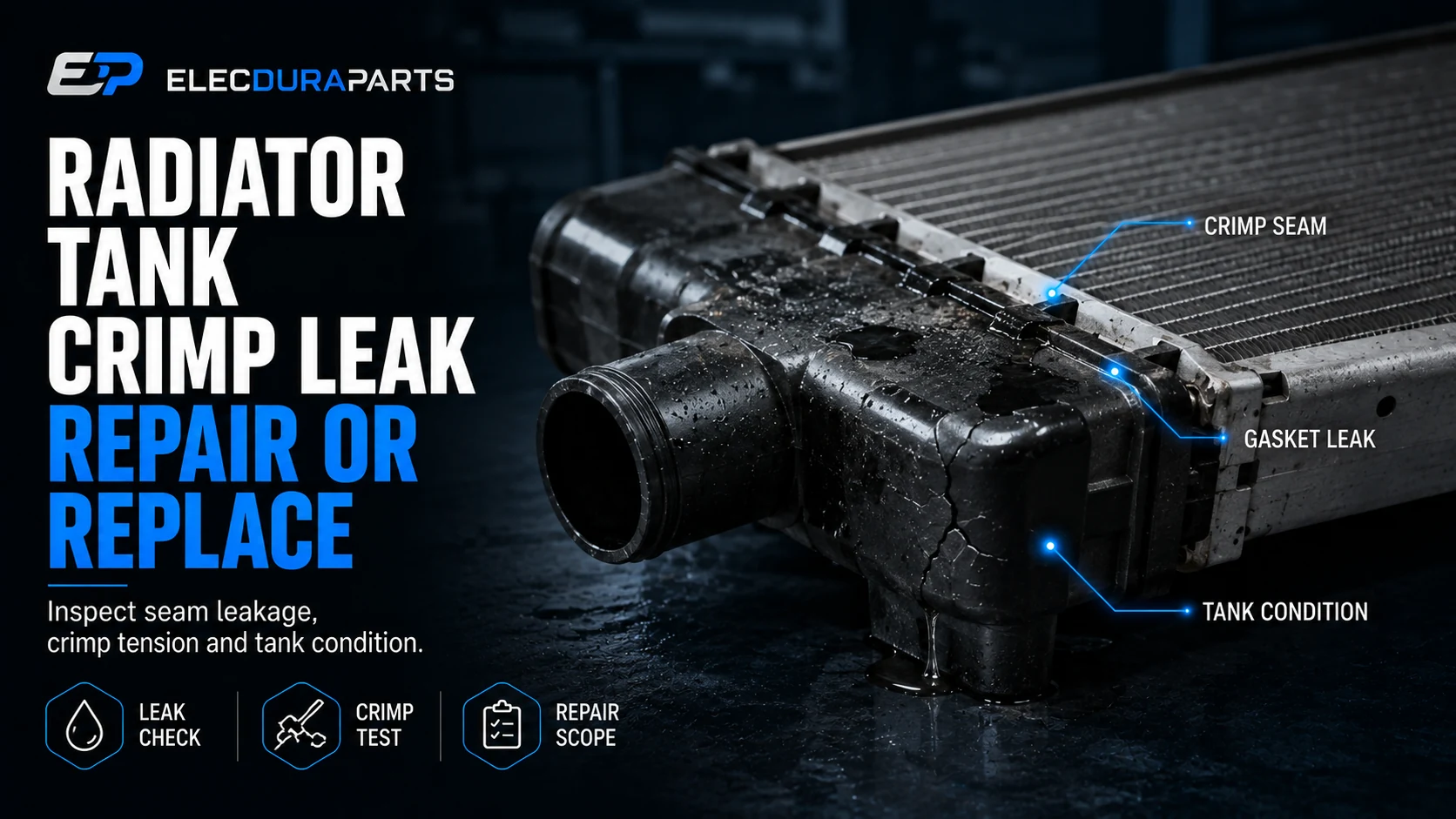

Lisování nádrže chladiče: Znovu utěsnit, přelisovat nebo vyměnit sestavu?

K netěsnosti nádrže chladiče dochází tam, kde je plastová nádrž utěsněna ke kovovému sběrači. Mezi drážkou nádrže a přírubou sběrače je umístěno tvarované těsnění, zatímco tvarované kovové výstupky udržují kompresi. Netěsnost může být důsledkem ztvrdnutí těsnění, nedostatečné komprese, zkroucené kolejnice nádrže, prasklého plastu, zkorodovaného sběrače, unavených jazýčků nebo pohybu způsobeného montážním napětím.

Ne každý mokrý šev lze opravit silnějším ohnutím poutek. Přelisování zkorodovaného sběrače nebo tepelně zestárlé nádrže může dočasně posunout netěsnost a zároveň oslabit konstrukci. Naopak výměna celku Montáž chladiče může být zbytečná, pokud lze opravit provozuschopnou nádrž, rozdělovač zvuku a specifikované těsnění pomocí řízených nástrojů.

Tento průvodce rozhodování odděluje znovu uzavíratelnou geometrii od neopravitelné únavy. Začíná se ověřením prvního mokrého bodu, poté se vyhodnotí nádrž, drážka, těsnění, sběrač, jazýčky, jádro a montáž vozidla, než se zvolí opětovné utěsnění, řízené přelisování, servis nádrže nebo kompletní výměna.

Rychlá odpověď: Opravte pouze v případě, že je každý kompresní povrch v pořádku

Šev je kandidátem na opravu pouze tehdy, když je netěsnost potvrzena na těsnění mezi nádrží a hlavicí, nádrž a sběrač zůstávají rozměrově v pořádku, jazýčky nejsou prasklé nebo opakovaně opracované, těsnicí drážky jsou neporušené, existují náhradní díly a specifikace a jsou k dispozici správné lisovací nástroje. Vyměňte sestavu, když je plast prasklý nebo zkroucený, hlavice je zkorodovaná nebo zdeformovaná, jazýčky ztratily strukturální integritu, jádro netěsní nebo předchozí opravy činí kompresi nekontrolovatelnou.

Jak těsní zvlněný spoj nádrže

Těsnění potřebuje distribuovanou kompresi

Těsnění zabírá navrženou drážku a deformuje se v kontrolovaném rozsahu. Příliš malá komprese umožňuje únik; nadměrné nebo nerovnoměrné stlačení může vytlačit, proříznout nebo zestárnout těsnění a namáhat plastovou nádrž.

Tmel nenahrazuje geometrii

Nespecifikovaný tmel může bránit správnému usazení, kontaminovat průchody chladicí kapaliny nebo znemožnit budoucí servis. Používejte pouze těsnění a montážní ošetření definované pro chladič.

Jazýčky hlavičky udržují mechanické zatížení

Jazýčky vytvořené z kovového sběrače jsou ohnuty přes kolejnici nádrže v definovaném pořadí a profilu. Jejich rozteč a konečná výška rozloží zatížení podél těsnění.

Jedna viditelně těsná záložka nedokazuje rovnoměrný šev

Místní vysoké místo může zvýšit sousední únik. Výška nebo úhel krimpování by měly být zkontrolovány na více místech podle servisních údajů nebo ověřeného vzorku.

Plastová lišta a drážka slouží k umístění těsnění

Drážka nádrže musí zůstat souvislá, čistá a rozměrově stálá. Tepelné cykly a chemické vystavení mohou deformovat kolejnici nebo vytvořit mikrotrhliny v lisovaných rozích a přechodech hrdla.

Stav plastu řídí dlouhodobou opravitelnost

Křehká nádrž může prasknout během demontáže nebo krátce po opětovném nalisování. Samotný vzhled povrchu neobnovuje houževnatost materiálu.

Dokažte, že únik je v krimpovacím švu

Vyčistěte a vysušte celou plochu

Odstraňte zbytky chladicí kapaliny ze švu, hrdla hadice, odtoku, čela jádra a blízkého přepadového vedení pomocí kompatibilní metody. Stará zaschlá chladicí kapalina může přesměrovat novou kapalinu a vytvořit falešný zdroj.

Nejprve zachovejte původní vzor skvrn

Před čištěním vyfotografujte barvu, stopu a koncentraci usazenin. Inspekci mohou vést opakované usazeniny vycentrované na jednom jazýčku.

Tlaková zkouška za specifikovaných podmínek

Použijte schválenou tlakovou zkoušku chladicího systému v rámci limitů součástí. Pozorujte první kapku kapaliny na vyčištěném spoji. The Postup tlakové zkoušky chladiče by měl kontrolovat stav uzávěru, teplotu a dobu trvání zkoušky.

Nepřetlakujte, aby byla netěsnost zjevná

Nadměrný tlak může způsobit poškození nové nádrže, těsnění nebo jádra. Únik, který se objeví pouze nad návrhovými podmínkami, neopravňuje stejnou diagnózu.

V případě potřeby opakujte horké/studené podmínky

Plast a kov se roztahují odlišně. Spoj může těsnit za studena a prosakovat za horka nebo prosakovat během ochlazování při změně geometrie. Používejte řízené tepelné cykly, nikoli ohřev otevřeným plamenem.

Označte první mokré místo

Zaznamenejte stranu švu, vzdálenost od rohu, nejbližší záložku a zda začíná smáčení nad nebo pod čárou těsnění.

Vyloučit podobné zdroje úniku

Netěsnosti pájky mezi trubkou a hlavicí mohou navlhčit šev

Chladivo ze spoje trubek může putovat k okraji nádrže. Zkontrolujte jádro bezprostředně pod mokrou částí a použijte zvětšení nebo barvivo, pokud je to schváleno.

Netěsnost jádra není opravena přelisováním nádrže

Utahovací jazýčky mohou skrýt počátek, aniž by se obnovila pájená tlaková hranice.

Hadicová prasklina vede směrem ke kolejnici

Praskliny plastového hrdla, poškození svorky nebo prosakování hadice mohou stékat po nádrži. Vyčistěte a zkontrolujte obvod krku stejným testem.

Zkontrolujte deformaci krku od zatížení svorky

Příliš utažené nebo nesprávně umístěné svorky mohou plast ovalizovat. The výběr náhradního chladiče musí odpovídat geometrii hrdla a podpěře hadice.

Zbytky přetečení nemusí ukazovat na únik tlaku

Chladicí kapalina vytlačená z uzávěru nebo hadice nádrže může vyschnout podél švu nádrže. Ověřte uzávěr, hladinu naplnění, historii varu a vedení přepadu.

Najděte nejvyšší čerstvý vlhký bod

Gravitace a proudění vzduchu ventilátorem rozpohybují chladicí kapalinu. Nejnižší skvrna je zřídka rozhodující.

Zkontrolujte těsnění

Kompresní sada snižuje obnovu těsnění

Těsnění, které po odstranění zůstane zploštělé, již nemusí sledovat tepelný pohyb. Ztvrdnutí, praskliny a lesklé extrudované hrany podporují výměnu.

Poškozené staré těsnění znovu nepoužívejte

I když nezpůsobil původní netěsnost, demontáž změní jeho polohu a stlačení. Dodržujte pravidla služby a používejte přesný profil.

Nabobtnání nebo změkčení indikuje nekompatibilitu nebo kontaminaci

Smíšené chladicí kapaliny, znečištění olejem, čisticí prostředky nebo těsnicí materiály mohou změnit rozměry elastomeru. Před instalací dalšího těsnění zjistěte historii kapaliny.

Barva neidentifikuje sloučeninu těsnění

Použijte číslo dílu chladiče a servisní specifikaci. Obecné těsnění podobného vzhledu může mít špatný průřez nebo nesprávný materiál.

Řezy a vytlačování odhalují geometrické problémy

Řez může pocházet z otřepu, poškozené drážky nebo nadměrného místního zvlnění. Extruze naznačuje otevřenou mezeru, nesprávnou velikost těsnění nebo nerovnoměrné stlačení.

Před opětovným utěsněním povrch upravte

Nové těsnění selže proti stejné ostré hraně nebo zdeformované přírubě.

Zkontrolujte plastovou nádrž a drážku

Zkontrolujte rovinnost kolejnice a kontinuitu drážky

Vyčistěte nádrž a zkontrolujte celý obvod těsnění. Změřte deformaci pomocí vhodného přípravku nebo referenčního povrchu bez namáhání plastu.

Rohy si zaslouží zvláštní pozornost

Tok formy, přechody stěn a kombinovaná napětí dělají z rohů běžná místa trhlin. Zvětšení a vhodný penetrační prostředek používejte pouze v případě, že je pro daný materiál schválen.

Hledejte tepelné stárnutí a chemické napadení

Změna barvy, křídování povrchu, mikrotrhliny, ztráta pružnosti a rozpadající se žebra svědčí o degradovaném plastu. Čím širší plastové vedení nádrže chladiče může podporovat kontrolu materiálu.

Nádrž může jednou udržet tlak a přesto bude nevhodná

Tlakové zkoušky prokazují integritu v daném okamžiku, nikoli houževnatost prostřednictvím budoucích tepelných cyklů nebo přelisování.

Zkontrolujte lisovaná hrdla a montážní nálitky

Praskliny směrem od švu mohou způsobit namáhání kolejnice. Rozbité úchyty umožňují pohyb chladiče a opakované úniky těsnění.

Při narušení konstrukce vyměňte celou nádrž

Lokální opravy lepidlem v blízkosti zatížení tlakem, teplem a svorkou nejsou ekvivalentní neporušené lisované součásti.

Zkontrolujte záhlavní a krimpovací jazýčky

Těsnicí plocha sběrače musí být rovná a bez koroze

Zkontrolujte důlky, ztenčení, praskliny a deformace kolem sedla těsnění. Koroze pod těsněním může vytvořit neviditelný únikový kanál.

Odstranění koroze také odstraní materiál

Nebruste, dokud povrch nevypadá jasně, bez kontroly zbývající tloušťky a rovinnosti. Naleštěné nízké místo stále prosakuje.

Jazýčky si musí zachovat tažnost a připevnění

Hledejte praskliny u kořene ouška, utržené okraje, ztenčení, rez a známky předchozího ohýbání. Kov, který byl opakovaně otevírán a zavírán, se může unavit.

Samotný úhel plošky neukazuje zbývající sílu

Unavené poutko se může ohnout do cílové polohy, ale během tepelného cyklování se uvolnit nebo zlomit.

Porovnejte krimpovací vzor po celém obvodu

Změřte nebo změřte výšku, úhel a rozteč tabulátoru v definovaných bodech. Náhlá změna v blízkosti netěsnosti může vykazovat místní podtlak nebo zkreslení.

Používejte řízené nástroje a sekvenci

Kleště a údery kladivem vytvářejí nerovnoměrné zatížení a označují nádrž. Schválená svítidla postupně podporují záložku záhlaví a formuláře.

Vyhodnoťte jádro, montáž a zatížení systému

Zkroucený rám chladiče zatěžuje šev

Poškození kolize, nesprávné upevnění, chybějící izolátory nebo nucená instalace mohou zkroutit sestavu. Znovu utěsněný radiátor nainstalovaný do stejného namáhaného otvoru může opět unikat.

Před výměnou zkontrolujte montážní roviny

Změřte vyrovnání podpěry a ověřte pryžové úchyty, kolíky a držáky. Netahejte chladič na místo pomocí šroubů.

Cyklování tlaku může překonat běžná očekávání

Špatný uzávěr, vstup spalin, var, zablokovaná přepadová cesta nebo zamrznutí chladicí kapaliny může zatížit šev. Před obviňováním krimpu zjistěte přetlak v systému.

Nejprve opravte příčinu tlaku

Nový chladič nepřežije nekontrolovanou tlakovou událost v chladicím systému.

Expanze jádra a zablokované proudění vzduchu zvyšují tepelné namáhání

Vnější nečistoty, vnitřní omezení nebo nerovnoměrné proudění vzduchu ventilátorem mohou vytvářet teplotní gradienty napříč chladičem. Opakovaná rozdílová dilatace zatěžuje spoj.

Zkontrolujte kompletní chladicí jednotku

Nečistoty kondenzátoru, těsnění krytu ventilátoru a chladič podporují všechny vlivy teploty a pohybu.

Rozhodnutí o opětovném uzavření, překrytí nebo nahrazení

Proč má pole Recrimping různé výsledky

Ze vzhledu nelze usuzovat na kompresi

Výstupek ohnutý dále dolů nezaručuje rovnoměrné stlačení těsnění. Výška cisterny, profil těsnění a podpěra sběrače určují zatížení.

Overcrimping vytváří nové poškození

Nadměrná deformace může proříznout těsnění, prasknout plastovou kolejnici nebo vyvolat únavu kořene štítku. Únik se může místo zmizení posunout.

Přístup k nářadí se v okolí chladiče liší

Rohy, porty a držáky zabraňují identickému umístění nástroje. Výrobní lisovací přípravek podpírá celý spoj; ruční nástroje často načítají pouze jednu záložku.

Neměl by být požadován žádný zaručený výsledek

Pokud není kontrolován návrh, díly, nástroje a přejímací test, je relisování v terénu spíše nejistou opravou než předvídatelnou obnovou.

Zbytkové stáří materiálu zůstává po utažení

Opětovné zalisování neobnoví elasticitu těsnění, tuhost nádrže, tloušťku sběrače nebo tažnost štítku. Nejprve vyhodnoťte všechny materiály.

Záruční riziko následuje po nejslabší zbývající části

Úspěšná počáteční tlaková zkouška nemůže kompenzovat křehkou nádrž nebo unavený štítek během budoucích cyklů.

Matice záruky a rizik

Ověření po opravě

Před tlakem zkontrolujte rozměry krimpu

Zkontrolujte tvorbu jazýčku, usazení nádrže, vytlačení těsnění a vyrovnání kolejnice po celém obvodu. Potvrďte, že nedošlo k poškození nástroje.

Zkontrolujte všechny porty a přílohy

Servis nádrže může narušit odtok, snímač, hrdlo hadice, armatury chladiče převodovky a montážní spony.

Provádějte řízené tlakové a tepelné zkoušky

Zkouška za studena a tam, kde je to specifikováno, po řízených zahřívacích nebo tepelných cyklech. Zůstaňte v mezích komponent a sledujte celý šev, jádro a porty.

Jeden suchý okamžik není test cyklu

Použijte požadovanou dobu zdržení a opakujte po vychladnutí. Zaznamenejte tlak, teplotu a dobu trvání.

Ověřte instalaci bez namáhání rámu

Chladič by měl přirozeně sedět na držákech se zarovnanými hadicemi a vedením. Obnovte izolátory, kryty a podpěry.

Po tepelném cyklu vozidla znovu zkontrolujte

Po bezpečném ochlazení systému zkontrolujte čerstvé zbytky, pohyb montáže, chování uzávěru a hladinu chladicí kapaliny.

Náhradní párování a velkoobchodní informace

Identifikujte každou proměnnou konfigurace radiátoru

Uveďte OE číslo, vozidlo/vybavení, rok, motor, převodovku, šířku/výšku/tloušťku jádra, orientaci nádrže, hrdla hadic, uspořádání uzávěru/náplně, snímače, armatury a držáky chladiče převodovky/oleje.

Vyfotografujte šev a upevňovací body

Včetně předních, zadních, bočních štítků nádrží, zalisovaného vzoru, portů a montážních kolíků. Elecdura přizpůsobení aplikace radiátoru by mělo ověřit více než rozměry jádra.

Uveďte, zda je vyžadována možnost tankování

U opravitelných konstrukcí identifikujte stranu nádrže, profil těsnění, stav sběrače a požadovaný obsah sady. Ne každý radiátor je určen k výměně polní nádrže.

Zahrnout důkazy o selhání

Odešlete první vlhký bod, test tlaku/teploty, fotografie nádrže/hlavice/karty, historii chladicí kapaliny, stav montáže a historii předchozích oprav.

Definujte ovládací prvky objednávky

Pro velkoobchodní objednávky radiátorů , státní množství, schválení vzorků, tlakové/tepelné zkoušky, balení, značení a sledovatelnost.

Obal musí chránit nádrže a lisovací lišty

Podepřete robustní rámové oblasti, izolujte hrdla hadic a armatury a zabraňte tomu, aby se náklad kartonu dostal do spoje plastové nádrže.

Velkoobchodní body kontroly kvality

Zkontrolujte rovnoměrnost krimpování

Změřte výšku, úhel, rozteč a usazení nádrže v definovaných bodech. Hledejte vytlačení těsnění, prasklé jazýčky a stopy po nástrojích.

Použijte přípravky přizpůsobené dílu

Obecné mačkání může narušit záhlaví. Elecdura velkoobchodní plán kvality radiátorů může uchovat místa inspekcí specifická pro jednotlivé díly.

Tlakově otestujte každou relevantní hranici

Otestujte švy nádrže, jádro, porty a integrované obvody olejového chladiče, pokud jsou přítomny. Externí integrita chladicí kapaliny neprokazuje vnitřní hranici oleje a chladicí kapaliny.

Kontrolní testovací médium a čistota

Použijte kompatibilní média, osušte podle potřeby a otvory víčka. Zbytky by neměly kontaminovat vozidlo.

Zkontrolujte dávkové vzory

Opakované prosakování ve stejném rohu nebo poloze poutka může indikovat změnu uchycení, lisované nádrže nebo sběrače. Oddělte to od náhodného poškození při přepravě.

Vrácené sestavy před čištěním zakonzervujte

Označte první vlhký bod a orientaci instalace. The Záznam o poruše radiátoru by měl obsahovat důkazy o tlaku, teplotě a montáži.

Často kladené otázky

Mohu utáhnout lisovací jazýčky chladiče, abych zastavil únik?

Pouze za ověřeného postupu opravy se spolehlivými materiály a kontrolovaným nářadím

Slepé ohnutí jazýčků může prasknout nádrž, proříznout těsnění nebo unavit sběrač.

Dá se vyměnit těsnění nádrže chladiče?

Některé provozuschopné konstrukce to umožňují

Nádrž, drážka, hlavice a jazýčky musí projít kontrolou a je vyžadován přesný proces těsnění a lisování.

Proč šev prosakuje pouze za tepla?

Plast, kov a těsnění se roztahují odlišně

Teplo může otevřít pokřivenou nebo nedostatečně stlačenou část. Je nutná řízená tepelná tlaková zkouška.

Dokazuje zaschlá chladicí kapalina podél krimpu netěsnosti těsnění?

Žádný

Hrdla hadic, přetečení uzávěru, spoje trubek/hlavic a netěsnosti jádra mohou vést ke spoji. Najděte první čerstvý vlhký bod.

Co je třeba zaslat pro cenovou nabídku na výměnu radiátoru?

Odešlete kompletní data o aplikaci, konfiguraci a poruchách

Poskytněte reference OE, vozidlo/motor/převodovku, rozměry jádra a nádrže, všechny porty/upevnění, důkazy o zkoušce těsnosti, fotografie a množství.

Vyberte možnost Opravy pouze tehdy, když lze spoj předvídatelně znovu postavit

Netěsnost nádrže chladiče je vhodná k opravě pouze v případě, že je potvrzena hranice těsnění, drážka nádrže a sběrač zůstávají ploché a neporušené, jazýčky si zachovávají pevnost, existují správné servisní díly a nástroje a tlakové testy za studena/za tepla mohou ověřit přestavěný spoj. Prasklý plast, zkorodované těsnění, unavené výstupky, netěsnost jádra a nekontrolované předchozí opravy vyžadují širší rozhodnutí o výměně.

Pro porovnání zašlete OE číslo, aplikaci vozidla/vybavení, motor a převodovku, rozměry chladiče, uspořádání nádrže a portů, integrované armatury chladiče, potvrzený první vlhký bod, výsledky tlakových a tepelných testů, fotografie nádrže/hlavičky/karty, stav montáže, historii předchozích oprav a množství prostřednictvím Kontaktní stránka Elecdura . Elecdura může přezkoumat a dotaz na výměnu radiátoru, konfigurace aplikace, velkoobchodní požadavky na kvalitu a související prostředky na opravu radiátorů bez zaručení nekontrolovaného opětovného krimpování.
