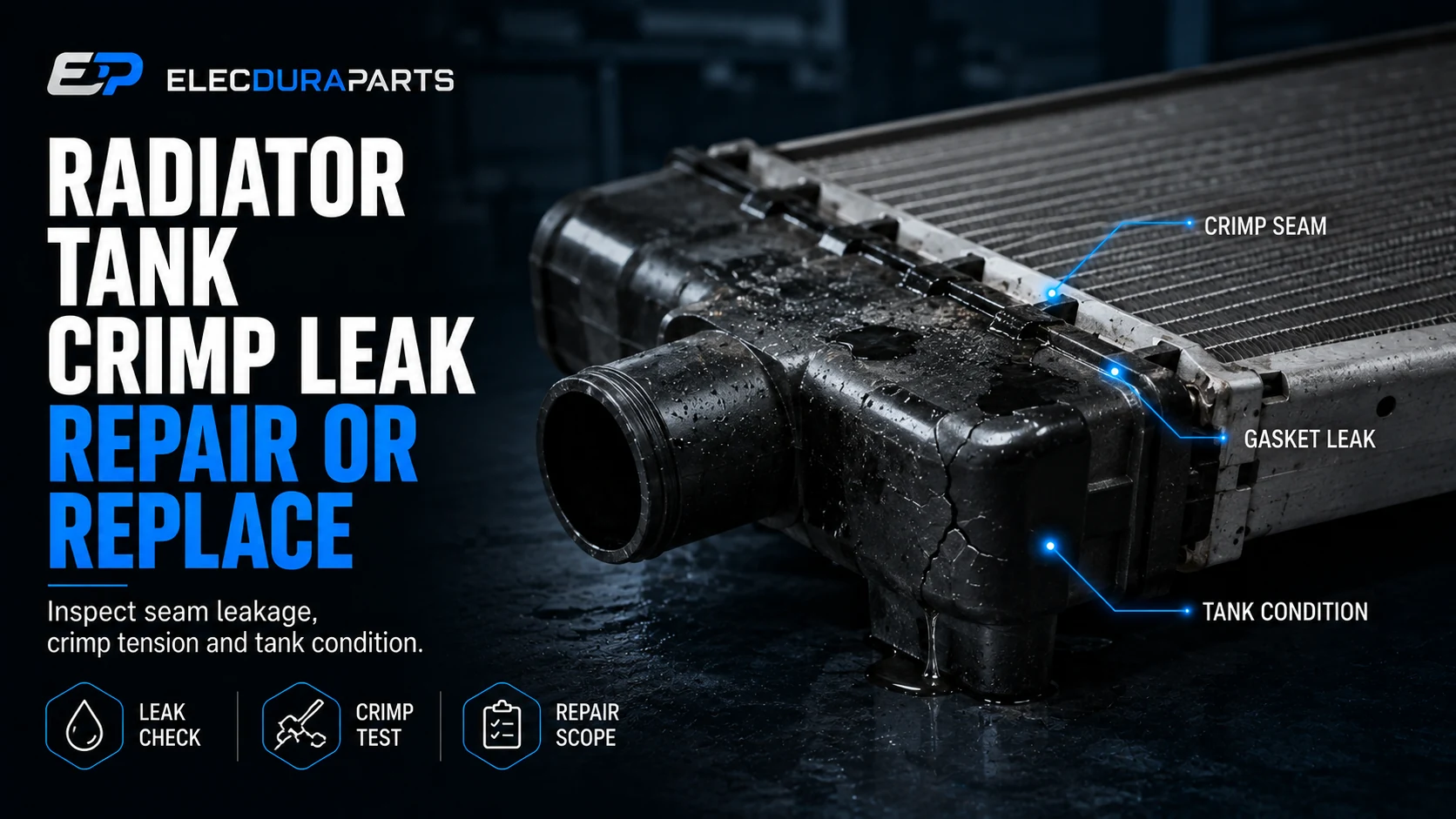

A radiátortartály krimpelési szivárgása: Újrazárja, újrapréselje vagy cserélje ki a szerelvényt?

A radiátor tartály préselési szivárgása akkor következik be, amikor egy műanyag tartályt lezárnak a fém fejléchez. A tartály hornya és a fejperem között egy formázott tömítés helyezkedik el, míg a kialakított fémfülek fenntartják a nyomást. A szivárgás oka lehet a tömítés megkeményedése, az elégtelen összenyomás, a tartálysín meghajlása, a repedt műanyag, a korrodált fejléc, a kifáradt fülek vagy a szerelési feszültség okozta elmozdulás.

Nem minden nedves varrat javítható a fülek szorosabbra hajlításával. A korrodált gyűjtőfej vagy hővel öregített tartály újrapréselése átmenetileg elmozdíthatja a szivárgást, miközben gyengíti a szerkezetet. Ezzel szemben egy egész cseréje A radiátor összeszerelése szükségtelen lehet, ha a szervizelhető tartály, a hangfej és a megadott tömítés ellenőrzött szerszámokkal helyreállítható.

Ez a döntési útmutató elválasztja az újrazárható geometriát a nem javítható fáradtságtól. Az első nedvességi pont bizonyításával kezdődik, majd értékeli a tartályt, a hornyot, a tömítést, a fejrészt, a füleket, a magot és a jármű rögzítését, mielőtt kiválasztaná az újratömítést, az ellenőrzött újrapréselést, a tartály szervizét vagy a teljes cserét.

Gyors válasz: Csak akkor javítsa, ha minden tömörítési felület hangos

A varrat csak akkor alkalmas javításra, ha a tartály és a fejrész közötti tömítésnél megerősítették a szivárgást, a tartály és a vágófej méretei épek maradnak, a fülek nincsenek megrepedve vagy többször megmunkálva, a tömítő hornyok épek, vannak cserealkatrészek és műszaki adatok, és megfelelő krimpelő szerszámok állnak rendelkezésre. Cserélje ki a szerelvényt, ha a műanyag megrepedt vagy meghajlott, a fejrész korrodált vagy eltorzult, a fülek elvesztették szerkezeti integritását, a mag szivárog, vagy az előzetes javítások ellenőrizhetetlenné teszik a tömörítést.

Hogyan tömítenek a hullámos tartály ízületei

A tömítés elosztott tömörítést igényel

A tömítés egy tervezett hornyot foglal el, és szabályozott tartományon belül deformálódik. A túl kicsi tömörítés szivárgást tesz lehetővé; A túlzott vagy egyenetlen összenyomás kinyomhatja, elvághatja vagy öregítheti a tömítést, és megterhelheti a műanyag tartályt.

A tömítőanyag nem helyettesíti a geometriát

A nem meghatározott tömítőanyag megakadályozhatja a megfelelő illeszkedést, beszennyezheti a hűtőfolyadék járatait, vagy lehetetlenné teheti a jövőbeni szervizelést. Csak a radiátorhoz meghatározott tömítést és szerelvénykezelést használja.

A fejléc fülek fenntartják a mechanikai terhelést

A fém fejlécből kialakított füleket meghatározott sorrendben és profilban a tartálysín fölé hajlítják. Távolságuk és végső magasságuk elosztja a terhelést a tömítés mentén.

Egy láthatóan szoros fül nem bizonyít egyenletes varrást

A helyi magas pont növelheti a szomszédos szivárgást. A krimpelés magasságát vagy szögét több helyen ellenőrizni kell a szervizadatokkal vagy egy ellenőrzött mintával összehasonlítva.

A műanyag sín és horony megtalálja a tömítést

A tartály hornyának folyamatosnak, tisztának és méretstabilnak kell maradnia. A hőciklus és a vegyi expozíció meghajlíthatja a sínt, vagy mikrorepedéseket okozhat a formált sarkoknál és a nyak átmeneteknél.

A műanyag állapota szabályozza a hosszú távú javíthatóságot

A törékeny tartály szétszereléskor vagy röviddel az újrapréselés után megrepedhet. A felület megjelenése önmagában nem állítja vissza az anyag szívósságát.

Bizonyítsa be, hogy a szivárgás a présvarratnál van

Tisztítsa meg és szárítsa meg az egész területet

Távolítsa el a hűtőfolyadék-maradványokat a varratról, a tömlőnyakról, a lefolyóról, a magfelületről és a közeli túlfolyási útvonalról kompatibilis módszerrel. A régi kiszáradt hűtőfolyadék átirányíthatja az új folyadékot, és hamis forrást hozhat létre.

Először őrizze meg az eredeti foltmintát

Tisztítás előtt fényképezze le a színt, a nyomvonalat és a lerakódás koncentrációját. Az egy fülön elhelyezett ismételt lerakódások segíthetnek az ellenőrzésben.

Nyomáspróba a megadott feltételek mellett

Használjon jóváhagyott hűtőrendszer nyomáspróbát az alkatrészek határértékein belül. Figyelje meg az első folyadékgyöngyöt a megtisztított hézagnál. A A radiátor nyomáspróbájának ellenőriznie kell a sapka állapotát, a hőmérsékletet és a vizsgálat időtartamát.

Ne gyakoroljon túlnyomást, hogy a szivárgás nyilvánvaló legyen

A túlnyomás új tartály-, tömítés- vagy magsérülést okozhat. A csak tervezési feltételek felett megjelenő szivárgás nem indokolja ugyanazt a diagnózist.

Szükség esetén ismételje meg a meleg/hideg körülményeket

A műanyag és a fém eltérően tágul. Egy kötés hidegen tömíthet és forrón szivároghat, vagy lehűlés közben szivároghat, ahogy a geometria megváltozik. Használjon szabályozott hőciklust, ne nyílt lángos fűtést.

Jelölje meg az első nedves helyet

Jegyezze fel a varrat oldalát, a saroktól való távolságot, a legközelebbi fület és azt, hogy a nedvesítés a tömítésvonal felett vagy alatt kezdődik-e.

Zárja ki a hasonló szivárgási forrásokat

A cső-fejrész közötti keményforrasz-szivárgás nedvesítheti a varrást

A csőcsatlakozásból származó hűtőfolyadék a tartály széléhez juthat. Vizsgálja meg a magot közvetlenül a nedves rész alatt, és használjon nagyítást vagy festéket, ahol engedélyezett.

A magszivárgást a tartály újrapremelése nem javítja

A meghúzó fülek elrejthetik az origót anélkül, hogy helyreállítanák a forrasztott nyomáshatárt.

A tömlőnyak repedései a sín felé haladnak

A műanyag nyaki repedések, a bilincs sérülései vagy a tömlő szivárgása lefolyhat a tartályban. Ugyanezzel a teszttel tisztítsa meg és ellenőrizze a nyak kerületét.

Ellenőrizze a nyak torzulását a bilincs terhelése miatt

A túlfeszített vagy rosszul elhelyezett bilincsek oválissá tehetik a műanyagot. A a csereradiátor kiválasztásának meg kell egyeznie a nyak geometriájával és a tömlőtartóval.

Előfordulhat, hogy a túlfolyási maradék nem jelez nyomásszivárgást

A kupakból vagy a tartálytömlőből kilépő hűtőfolyadék megszáradhat a tartály varrata mentén. Ellenőrizze a kupakot, a töltési szintet, a forrási előzményeket és a túlcsordulási útvonalat.

Keresse meg a legmagasabb friss nedves pontot

A gravitáció és a ventilátor légáramlása mozgatja a hűtőfolyadékot. A legalacsonyabb folt ritkán döntő.

Vizsgálja meg a tömítést

A kompressziós készlet csökkenti a tömítés helyreállítását

Előfordulhat, hogy az eltávolítás után lapított tömítés már nem követi a hőmozgást. Keményedés, repedések és fényes extrudált élek támogatják a cserét.

Ne használja fel újra a sérült, elöregedett tömítést

Még ha nem is ez okozta az eredeti szivárgást, a szétszerelés megváltoztatja a helyzetét és a tömörítését. Kövesse a szolgáltatási szabályokat, és használja a pontos profilt.

A duzzanat vagy lágyulás összeférhetetlenséget vagy szennyeződést jelez

Vegyes hűtőfolyadékok, olajszennyeződés, tisztítószerek vagy tömítőanyagok megváltoztathatják az elasztomer méreteit. Egy másik tömítés beszerelése előtt azonosítsa a folyadéktörténetet.

A szín nem azonosítja a tömítőanyagot

Használja a radiátor cikkszámát és a szervizspecifikációt. A hasonló megjelenésű általános pecsét keresztmetszete vagy anyaga rossz lehet.

A vágások és az extrudálás geometriai problémákat tár fel

A vágást sorja, sérült horony vagy túlzott helyi préselés okozhatja. Az extrudálás nyitott résre, rossz tömítésméretre vagy egyenetlen összenyomásra utal.

Újratömítés előtt javítsa ki a felületet

Az új tömítés ugyanazzal az éles éllel vagy eltorzult karimával szemben tönkremegy.

Vizsgálja meg a műanyag tartályt és a hornyot

Ellenőrizze a sín síkságát és a horony folytonosságát

Tisztítsa meg a tartályt, és ellenőrizze a teljes tömítés kerületét. Mérje meg a vetemedést megfelelő rögzítéssel vagy referenciafelülettel anélkül, hogy a műanyagot megfeszítené.

A sarkok külön figyelmet érdemelnek

A formafolyás, a falátmenetek és a kombinált feszültségek a sarkokat gyakori repedési helyekké teszik. Csak akkor használjon nagyítást és megfelelő áthatoló anyagot, ha az az anyaghoz engedélyezett.

Keresse a hőöregedést és a kémiai támadást

Elszíneződés, felületi krétásodás, mikrorepedések, elveszett rugalmasság és omladozó bordák a műanyag tönkremenetelére utalnak. A szélesebb A műanyag radiátortartály útmutatása támogathatja az anyagvizsgálatot.

Egy tartály egyszer képes nyomást tartani, de még mindig alkalmatlan

A nyomásteszt abban a pillanatban az integritást bizonyítja, nem pedig a jövőbeli hőciklusok vagy újrapremelések során tapasztalható szívósságot.

Vizsgálja meg a fröccsöntött nyakakat és a rögzítőfejeket

A varrattól távolodó repedések feszültséget gyakorolhatnak a sínre. A törött tartók lehetővé teszik a radiátor mozgását és a tömítés ismétlődő szivárgását.

Cserélje ki a teljes tartályt, ha a szerkezet sérült

A nyomás, a hő és a szorítóterhelés közelében végzett helyi ragasztójavítások nem egyenértékűek az ép öntött alkatrészekkel.

Vizsgálja meg a fejléc és a krimpelés füleket

A vágófej tömítőfelületének síknak és korróziómentesnek kell lennie

Vizsgálja meg a gödrösödést, elvékonyodást, repedéseket és deformációkat a tömítésülés körül. A tömítés alatti korrózió láthatatlan szivárgási csatornát képezhet.

A korrózió eltávolítása az anyagot is eltávolítja

Ne csiszoljon addig, amíg a felület fényesnek nem tűnik anélkül, hogy ellenőrizné a maradék vastagságot és síkságot. Egy csiszolt alacsony folt még mindig szivárog.

A füleknek meg kell őrizniük a rugalmasságot és a rögzítést

Keressen repedéseket a fül gyökerénél, szakadt éleket, elvékonyodást, rozsdát és korábbi hajlítás nyomait. A többször kinyitott és bezárt fém elfáradhat.

A fül szöge önmagában nem mutatja a fennmaradó erőt

A kifáradt fül behajolhat a célhelyzetbe, de ellazulhat vagy eltörhet a hőciklus során.

Hasonlítsa össze a krimpelési mintát a teljes kerület körül

Mérje meg vagy mérje meg a fül magasságát, szögét és távolságát meghatározott pontokon. A szivárgás közelében bekövetkező hirtelen változás helyi alulnyomást vagy torzulást mutathat.

Használjon ellenőrzött szerszámokat és sorrendet

A fogók és a kalapácsütések egyenetlen terhelést hoznak létre, és megjelölik a tartályt. A jóváhagyott rögzítések fokozatosan támogatják a fejlécet és az űrlapfüleket.

Mérje fel a mag, a szerelés és a rendszer terheléseit

Egy csavart radiátorkeret terheli a varratot

Ütközéses sérülések, helytelen rögzítések, hiányzó szigetelők vagy kényszerű beszerelés elcsavarhatja a szerelvényt. Az ugyanabba a feszített nyílásba visszazárt radiátor ismét szivároghat.

Csere előtt ellenőrizze a rögzítési síkokat

Mérje meg a támaszok beállítását, és ellenőrizze a gumi tartókat, csapokat és konzolokat. Ne húzza a radiátort csavarokkal a helyére.

A nyomásciklus meghaladhatja a normál elvárásokat

A helytelen sapka, az égésgáz-bevezetés, a forrás, a túlfolyó út elzáródása vagy a hűtőfolyadék megfagyása terhelheti a varratokat. A krimp hibáztatása előtt azonosítsa a rendszer túlnyomását.

Először a nyomás okát javítsa ki

Egy új A radiátor nem éli túl a hűtőrendszer ellenőrizetlen nyomását.

A mag tágulása és a blokkolt légáramlás növeli a termikus feszültséget

A külső törmelék, a belső korlátozás vagy a ventilátor egyenetlen légáramlása hőmérséklet-gradienseket idézhet elő a radiátoron keresztül. Az ismételt differenciális tágulás megterheli a kötést.

Vizsgálja meg a teljes hűtőcsomagot

A kondenzátor törmeléke, a ventilátorburkolat tömítései és a radiátor minden befolyásoló hőmérsékletet és mozgást támogat.

Újrazárás, újrahúzás vagy csere határozat

Miért van változó eredménye a terepi újrakrimpelésnek?

A tömörítésre a megjelenésből nem lehet következtetni

A lefelé hajlított fül nem garantálja, hogy a tömítés egyenletesen összenyomódik. A tartálysín magassága, a tömítésprofil és a vágófej támasztéka határozza meg a terhelést.

A túlnyomás új sebzést okoz

A túlzott deformáció elvághatja a tömítést, megrepedhet a műanyag sín, vagy a fülgyökér kifáradását idézheti elő. A szivárgás ahelyett, hogy eltűnne, elmozdulhat.

A szerszámokhoz való hozzáférés a radiátor körül eltérő

A sarkok, csatlakozók és konzolok megakadályozzák az azonos szerszámpozícionálást. A gyártási krimp-rögzítés megtámasztja az egész kötést; a kéziszerszámok gyakran csak egy fület töltenek be.

Garantált eredményre nem kell hivatkozni

Hacsak a tervezést, az alkatrészeket, a szerszámokat és az átvételi tesztet nem ellenőrzik, a helyszíni újrapremelés bizonytalan javítás, nem pedig kiszámítható helyreállítás.

A meghúzás után az anyag maradék kora megmarad

Az újrapremelés nem állítja vissza a tömítés rugalmasságát, a tartály szívósságát, a fejléc vastagságát vagy a fül rugalmasságát. Először értékelje az összes anyagot.

A garanciális kockázat a leggyengébb fennmaradó részt követi

A sikeres kezdeti nyomáspróba nem tudja ellensúlyozni a törékeny tartályt vagy a kifáradt fület a következő ciklusokban.

Garancia-kockázat mátrix

Javítás utáni ellenőrzés

A nyomás előtt ellenőrizze a krimpelés méreteit

Ellenőrizze a fül kialakítását, a tartály üléseit, a tömítések kihúzását és a sínek beállítását a teljes kerület mentén. Erősítse meg, hogy a szerszám nem sérült.

Ellenőrizze az összes portot és mellékletet

A tartály szervizelése megzavarhatja a lefolyót, az érzékelőt, a tömlőnyakat, a sebességváltó-hűtő szerelvényeit és a rögzítőkapcsokat.

Végezzen ellenőrzött nyomás- és hővizsgálatokat

Vizsgálja meg hidegen és adott esetben szabályozott fűtési vagy termikus ciklusok után. Maradjon az összetevők határain belül, és figyelje a teljes varrást, a magot és a csatlakozókat.

Egy száraz pillanat nem ciklusteszt

Használja a szükséges tartási időt, és ismételje meg a lehűlés után. Nyomás, hőmérséklet és időtartam rögzítése.

Ellenőrizze a telepítést a keret feszültsége nélkül

A fűtőtestnek természetes módon kell illeszkednie a tömlőkhöz és vezetékekhez igazított tartókhoz. Helyezze vissza a szigetelőket, burkolatokat és támasztékokat.

Ellenőrizze újra a jármű hőciklusa után

Ellenőrizze a friss maradványokat, a rögzítés mozgását, a kupak viselkedését és a hűtőfolyadék szintjét, miután a rendszer biztonságosan lehűlt.

Csereegyeztetési és nagykereskedelmi információk

Azonosítson minden radiátor konfigurációs változót

Adja meg az OE-számot, a járművet/felszerelést, az évjáratot, a motort, a sebességváltót, a mag szélességét/magasságát/vastagságát, a tartály tájolását, a tömlőnyakokat, a kupak/feltöltés elrendezését, az érzékelőket, a sebességváltó/olajhűtő szerelvényeit és rögzítőit.

Fényképezze le a varrást és a rögzítési pontokat

Tartalmazza az első, hátsó, oldalsó, tartálycímkéket, krimpelési mintát, csatlakozókat és rögzítőcsapokat. Elecduráé A radiátor alkalmazásának megfeleltetése a magméreteknél többet kell, hogy ellenőrizze.

Adja meg, hogy szükséges-e tank-szerviz opció

A szervizelhető kiviteleknél azonosítsa a tartály oldalát, a tömítésprofilt, a fejléc állapotát és a készlet kívánt tartalmát. Nem minden radiátor alkalmas terepi tartálycserére.

Tartalmazza a hiba bizonyítékait

Nyújtsa be az első nedvességi pontot, a nyomás-/hőmérséklet-tesztet, a tartályról/fejlécről/fülről készült fényképeket, a hűtőfolyadék előzményeit, a szerelési állapotot és a korábbi javítási előzményeket.

Rendelésvezérlők meghatározása

Mert radiátor nagykereskedelmi rendelések , állami mennyiség, minta jóváhagyása, nyomás/hővizsgálat, csomagolás, jelölés és nyomon követhetőség.

A csomagolásnak védenie kell a tartályokat és a krimpelősíneket

Támassza meg a robusztus keretrészeket, szigetelje el a tömlőnyakat és a szerelvényeket, és akadályozza meg, hogy a kartondobozok elérjék a műanyag tartályvarratot.

Nagykereskedelmi minőség-ellenőrzési pontok

Ellenőrizze a krimpelés egyenletességét

Mérje meg a fül magasságát, szögét, távolságát és a tartály elhelyezkedését meghatározott pontokon. Keresse a tömítések extrudálását, a repedt füleket és a szerszámnyomokat.

Használjon az alkatrésznek megfelelő rögzítőelemeket

Az általános összenyomás torzíthatja a fejléceket. Elecduráé nagykereskedelmi radiátor minőségi terv megtarthatja a rész-specifikus ellenőrzési helyeket.

Nyomásteszt minden releváns határt

Ellenőrizze a tartály varratokat, a magot, a csatlakozókat és az integrált olajhűtő áramköröket, ahol vannak. A külső hűtőfolyadék integritása nem bizonyítja az olaj-hűtőfolyadék belső határvonalát.

Ellenőrizd a tesztközeget és a tisztaságot

Használjon kompatibilis médiát, szárítsa meg, ha szükséges, és a kupaknyílásokat. A maradék nem szennyezheti be a járművet.

Tekintse át a kötegelt mintákat

Az ismétlődő szivárgás ugyanazon a sarokban vagy a fül pozíciójában rögzítés, öntött tartály vagy fejléc eltérésére utalhat. Különítse el ezt a véletlenszerű szállítási sérüléstől.

Tisztítás előtt őrizze meg a visszaküldött részegységeket

Jelölje meg az első nedves pontot és a telepítési irányt. A A radiátor meghibásodásának nyilvántartásában meg kell őrizni a nyomást, a hőmérsékletet és a rögzítési bizonyítékokat.

Gyakran Ismételt Kérdések

Meghúzhatom a radiátor krimpelő füleit a szivárgás megszüntetése érdekében?

Csak ellenőrzött javítási eljárással, megbízható anyagokkal és ellenőrzött szerszámokkal

A vakon meghajló fülek megrepedhetik a tartályt, elvághatják a tömítést vagy kifáraszthatják a fejet.

Kicserélhető a hűtőtartály tömítése?

Néhány szervizelhető kivitel lehetővé teszi

A tartálynak, a horonynak, a fejrésznek és a füleknek át kell menniük az ellenőrzésen, és a pontos tömítési és krimpelési eljárásra van szükség.

Miért csak melegen szivárog a varrás?

A műanyag, a fém és a tömítés eltérően tágul

A hő képes megnyitni egy elvetemült vagy alulsűrített részt. Ellenőrzött hőnyomás-tesztre van szükség.

A krimp mentén megszáradt hűtőfolyadék bizonyítja a tömítés szivárgását?

Nem

A tömlőnyak, a sapka túlcsordulása, a cső/fejrész csatlakozásai és a magszivárgás a varratig vezethet. Keresse meg az első friss nedves pontot.

Mit kell küldeni radiátorcsere árajánlatért?

Teljes alkalmazás-, konfiguráció- és hibaadatok elküldése

Adja meg az OE referenciákat, a jármű/motor/hajtómű, a mag és a tartály méreteit, az összes csatlakozót/tartót, a szivárgásteszt bizonyítékait, fényképeket és mennyiséget.

Csak akkor válassza a javítást, ha az illesztés előre láthatóan újjáépíthető

A radiátortartály krimpelési szivárgása csak akkor alkalmas a javításra, ha a tömítés határvonala megerősített, a tartály hornya és a fejrész lapos és sértetlen marad, a fülek megtartják szilárdságát, megfelelő szervizalkatrészek és szerszámok léteznek, és hideg/meleg nyomáspróbákkal ellenőrizhető az újjáépített csatlakozás. A repedt műanyagok, a korrodált tömítések, a fáradt fülek, a magszivárgás és az ellenőrizetlen előzetes javítások szélesebb körű csere-döntést igényelnek.

Az egyeztetéshez küldje el az OE-számot, a jármű/berendezés alkalmazását, a motort és a sebességváltót, a hűtő méreteit, a tartály és a nyílások elrendezését, az integrált hűtőszerelvényeket, a megerősített első nedvespontot, a nyomás- és hőteszt eredményeit, a tartályról/fejlécről/fülről készült fényképeket, a szerelési állapotot, a korábbi javítási előzményeket és a mennyiséget a Elecdura kapcsolati oldal . Az Elecdura áttekintheti a radiátor csere kérdés, alkalmazás konfigurációja, nagykereskedelmi minőségi követelmények és kapcsolódó radiátorjavítási erőforrások, anélkül, hogy garantálnák a kontrollálatlan terepi újrahúzást.
