Cummins-Ölkühler-Lecksymptome: Kühlmittelmischung, Drucktest und Austauschprüfungen

Symptome von Cummins-Ölkühlerlecks treten normalerweise auf als Öl im Kühlmittelbehälter, Kühlmittel im Motoröl, unerklärlicher Kühlmittelverlust, steigende Öltemperatur, externe Leckage um das Kühlergehäuse oder Drucktestversagen am Kühlerkern oder Dichtungsbereich. Bei vielen Motoren ist der Öldruck während des Betriebs höher als der Kühlmitteldruck, so dass das erste sichtbare Zeichen eher darin bestehen kann, dass Öl auf die Kühlmittelseite gelangt, als dass Kühlmittel in das Öl gelangt. Dieses Detail ist wichtig, da ein Käufer möglicherweise einen dunklen Film im Ausgleichsbehälter sieht und ihn für ein Problem mit der Kopfdichtung hält, bevor er den Ölkühler testet.

Öl im Kühlmittel oder Kühlmittel im Öl erfordert eine kontrollierte Diagnose, da der Ölkühler nur ein möglicher Leckpfad ist.

Für Händler, Reparaturnetzwerke, Flottenkäufer und Motorüberholungsbetriebe sollte eine Cummins-Ölkühlerbeschwerde mit Beweisen bearbeitet werden: Flüssigkeitszustand, Druckverhalten, Kühlerkerntest, Gehäuse- und Dichtungsinspektion, Motormodell, Altteilreferenz und Reinigungshistorie. Der Austausch des Kühlers ohne Reinigung der betroffenen Öl- und Kühlmittelwege kann zu Verunreinigungen führen. Der Austausch der falschen Kühlerversion kann nach der Installation zu Dichtungs-, Durchfluss- oder Druckabfallproblemen führen.

Schnelle Symptomtabelle

Ein Cummins-Ölkühler sollte nicht allein aufgrund eines einzigen Symptoms verurteilt werden. Öl im Kühlmittel, Kühlmittel im Öl, externe Leckagen und Öltemperaturbeschwerden können unterschiedliche Ursachen haben. Der richtige Reparaturweg besteht darin, die Leckquelle vor der Bestellung zu bestätigen und das Reinigungsverfahren zu dokumentieren, bevor der Motor wieder in Betrieb genommen wird.

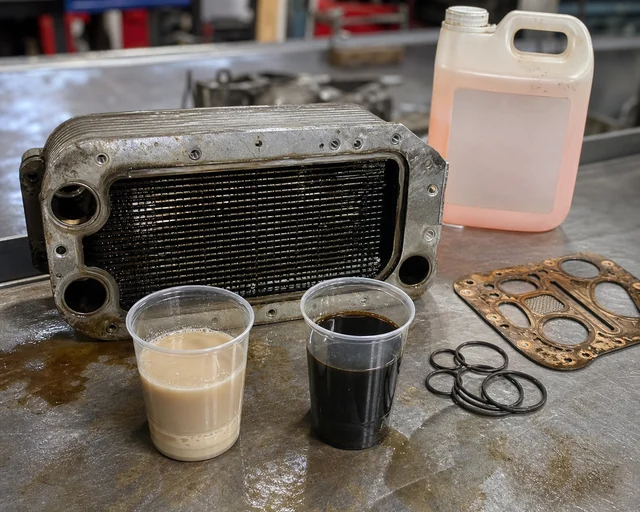

Öl im Kühlmittel und Kühlmittel im Öl

Öl im Kühlmittel und Kühlmittel im Öl sind verwandte, aber nicht identische Beschwerden. Während des Motorbetriebs ist der Öldruck oft höher als der Kühlmitteldruck. Wenn ein Kühlerkern, eine Platte, eine Dichtung oder ein Dichtungsweg zwischen den Kreisläufen geöffnet wird, kann Öl in die Kühlmittelseite gedrückt werden. Dies kann zu dunklem Film, öligem Schlamm, aufgequollenen Kühlmittelschläuchen, Verunreinigungen im Behälter oder schlechter Wärmeübertragung im Kühlsystem führen.

Kühlmittel im Öl kann auftreten, wenn sich die Druckbedingungen ändern, insbesondere nach einer Abschaltung oder wenn der Leckageweg das Eindringen von Kühlmittel in die Ölseite ermöglicht. Milchiges Öl, steigender Ölstand, Lagergeräusche oder Anzeichen einer schlechten Schmierung sollten ernst genommen werden. Der Motor sollte nicht weiterlaufen, solange die Leckquelle unbekannt ist, da verunreinigtes Öl Lager, Turboladerschmierung und andere ölgespeiste Komponenten beschädigen kann.

Für B2B-Käufer sollte in der Reparaturakte angegeben werden, in welche Richtung sich die Kontamination zu bewegen scheint. „Öl im Kühlmittel“ weist auf einen Diagnosepfad hin; „Kühlmittel im Öl“ erzeugt eine andere Dringlichkeit. Fotos des Behälters, des Ölmessstabs, der Ölprobe, der Kühlmittelprobe und des Kühlergehäuses helfen dem Lieferanten und dem Reparaturteam, die Fehlerbeweise zu verstehen.

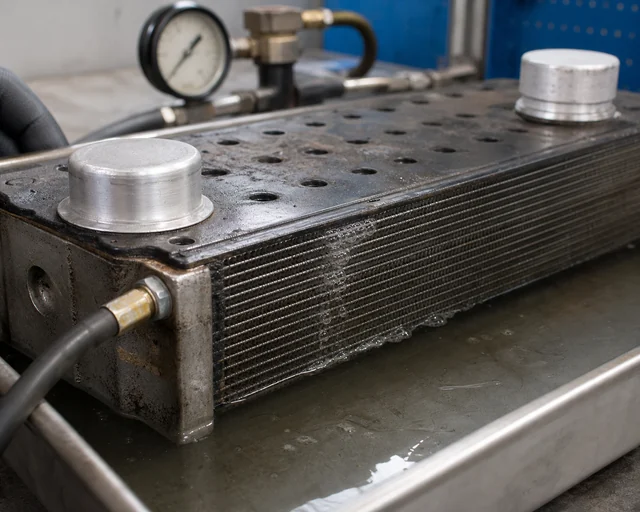

Mithilfe von Druckprüfungen auf dem Prüfstand lässt sich feststellen, ob der Kühlerkern undicht ist, bevor die Entscheidung über den Austausch als endgültig gilt.

Druckprüfung des Ölkühlerkerns

Die Druckprüfung sollte sich auf den Ölkühlerkern und die Öl-/Kühlmittelkanäle konzentrieren, nicht auf unabhängige Fahrzeugsysteme. Eine gängige Prüfstandsmethode besteht darin, den Kühler zu entfernen, die relevanten Durchgänge entsprechend der Motorwartungsmethode zu blockieren oder abzudichten, kontrollierten Luftdruck auf die Testseite anzuwenden und den Kühler einzutauchen oder zu befeuchten, um nach Blasen zu suchen. Der genaue Druck und die genaue Einstellung sollten dem Motor- oder Kühlerverfahren folgen, da verschiedene Cummins-Anwendungen unterschiedliche Kühlerkonstruktionen und -gehäuse verwenden.

Der Test sollte feststellen, ob die Leckage vom Kühlerkern, der Dichtungsoberfläche, der O-Ring-Nut, dem Gehäuseriss oder dem Testadapter herrührt. Blasen aus dem Kern weisen auf eine interne Leckage hin. Undichtigkeiten an der Dichtungsfläche können auf ein Dichtungsproblem, eine verzogene Oberfläche, eine falsche Dichtung oder ein Installationsproblem hinweisen. Ein schlechter Testadapter kann zu einem falschen Fehler führen. Daher muss das Setup überprüft werden, bevor das Ergebnis akzeptiert wird.

Die Dokumentation sollte Prüfdruck, Haltezeit, Prüfseite, sichtbare Leckstelle, Fotos oder Videos sowie Angaben dazu enthalten, ob der Kühler allein oder mit Gehäusekomponenten geprüft wurde. Diese Informationen sind für die Garantieprüfung und die Auswahl des richtigen Ersatzes wertvoll.

Hinweise auf Überhitzung und Öldruck

Ein undichter Ölkühler ist nicht der einzige Grund, warum ein Cummins-Motor heiß laufen kann, aber der Zustand des Kühlers kann die Wärmekontrolle beeinträchtigen. Interne Verstopfungen, Schlamm, beschädigte Platten, falsches Ersatzdesign oder verstopfte Durchgänge können die Wärmeübertragung verringern und den Druckabfall erhöhen. Der Motor kann unter Last eine höhere Öltemperatur aufweisen, selbst wenn das äußere Kühlergehäuse normal aussieht.

Der Öldruck sollte zusammen mit der Öltemperatur überprüft werden. Wenn sich das Druckverhalten nach einem Kühleraustausch ändert, hat das neue Teil möglicherweise einen anderen Strömungsweg, eine andere Dichtungsöffnung, eine andere Bypass-Beziehung oder einen anderen Drosselgrad. Wenn die Öltemperatur ansteigt und gleichzeitig das Verhalten des Kühlmittels abnormal ist, sollte auch das gesamte Kühlsystem überprüft werden. Der Artikel „Normale Motoröltemperatur“ erklärt, wie Öltemperatur, Kühlmittelverhalten, Luftstrom und Ölkühlerzustand in einem breiteren Diagnosepfad verglichen werden können.

Für den Ersatzvergleich sollte der Käufer den alten und neuen Kühler anhand von Plattenstapel, Dichtungsprofil, Anschluss- oder Durchgangsanordnung, Kühlertiefe, Gehäuseschnittstelle und Motoranwendung vergleichen. Ein ähnlich aussehender Kühler kann bei Auswahl der falschen Version dennoch den Ölfluss oder die Dichtung verändern.

Verwechseln Sie den Ölkühler nicht mit anderen Leckquellen

Die Vermischung von Öl und Kühlmittel kann von mehr als einer Stelle herrühren, daher sollte der Kühler eher getestet als vermutet werden. Je nach Motor und Anwendung können weitere mögliche Ursachen ein Problem mit der Kopfdichtung, ein Problem mit der Laufbuchse oder dem Block, eine Beschädigung des Kühlergehäuses, ein Fehler beim Einbau der Dichtung oder ein anderer mit dem Motor verbundener Wärmetauscher sein. Der Ölkühler ist ein starker Verdacht, wenn Öl auf der Kühlmittelseite auftritt und der Kühlerkern oder der Dichtungsbereich einen kontrollierten Test nicht besteht, die Diagnose aber dennoch andere kostspielige Ursachen ausschließen sollte.

Die Kontaminationsrichtung ist hilfreich. Öl im Kühlmittel weist oft auf eine Öldruckquelle hin, die in die Kühlmittelseite drückt. Kühlmittel im Öl ist für die Schmierung dringender, da Wasser und Glykol die Lager schnell beschädigen können. Wenn beide Flüssigkeiten stark vermischt sind, sollte der Motor als Reparatur einer Verschmutzung und nicht als schneller Kühleraustausch behandelt werden. Aus dem Reparaturauftrag sollte hervorgehen, welche Flüssigkeit zuerst verunreinigt wurde, welche Tests durchgeführt wurden und warum der Kühler als ausgefallene Komponente ausgewählt wurde.

Für Händler schützt diese Unterscheidung Garantiegespräche. Wenn der Kunde den Kühler ausgetauscht, aber den alten Kern nicht getestet hat, bleibt der Anspruch möglicherweise ungewiss. Wenn der alte Kern getestet wurde und Blasen durch einen internen Durchgang auftraten, ist die Ersatzentscheidung viel einfacher zu verteidigen.

Anpassung von Motormodell und Gehäuse

Die Auswahl des Cummins-Ölkühlers hängt von der Motorfamilie, der Anwendung, dem Produktionsbereich, dem Gehäusestil, dem Dichtungssatz und dem Design des Kühlerkerns ab. Eine LKW-, Generator-, Schiffsmotor-, Industriemotor- oder Baumaschinenanwendung kann eine andere Kühleranordnung verwenden, selbst wenn die Motormarke dieselbe ist. Käufer sollten es vermeiden, allein mit dem Namen Cummins zu bestellen.

Die Anfrage sollte Motormodell, Seriennummer (falls verfügbar), Anwendungstyp, alte Teilenummer, Fotos des Kühlergehäuses, Fotos der Dichtungen, Schraubenmuster, Kühlertiefe und Fehlernachweise umfassen. Wenn der alte Kühler fehlt oder beschädigt ist, gewinnen Fotos des Gehäuses und der Motorposition an Bedeutung. Der Lieferant muss die Schnittstelle bestätigen, nicht nur die Produktkategorie.

Elecduras Die Referenz zum Motorölkühler ist die relevanteste Kategorie, wenn der Käufer am Wärmeaustausch für die Motorschmierung arbeitet. Je breiter Die Kategorie „Ölkühler“ kann Querverweisdiskussionen unterstützen, aber das Motormodell und das Kühlergehäuse müssen für Cummins-Anwendungen bestätigt werden.

Reinigung nach Kühlerausfall

Die Reinigung ist Teil der Reparatur und kein optionaler Zusatz. Wenn Öl auf die Kühlmittelseite gelangt, kann das Kühlsystem je nach Anwendung ölige Rückstände in Schläuchen, Behälter, Kühlerkanälen und Heizungs- oder Hilfsleitungen zurückhalten. Wenn Kühlmittel auf die Ölseite gelangt, muss der Motorölpfad sofort behandelt werden, da die Schmierqualität beeinträchtigt ist. Filter, Öl und betroffene Passagen sollten gemäß dem Reparaturverfahren gewartet werden.

Die Reinigung sollte dokumentiert werden. Aus der Aufzeichnung sollte hervorgehen, was abgelassen wurde, was gespült wurde, ob Filter ausgetauscht wurden, ob Schläuche oder Dichtungen betroffen waren und ob nach der Reparatur erneut Verschmutzungen aufgetreten sind. Wenn nach einem Kühleraustausch ein Ölfilm im Kühlmittelbehälter zurückbleibt, kann der Kunde davon ausgehen, dass der neue Kühler ausgefallen ist, selbst wenn die Rückstände vom alten Defekt herrühren.

Bei Reparaturnetzwerken reduziert eine klare Reinigungsdokumentation Wiederholungsansprüche. Es hilft Händlern auch zu erklären, warum für den Austausch eines Kühlers möglicherweise ein Dichtungssatz, ein Dichtungssatz, Filter, eine Flüssigkeitswartung oder eine entsprechende Inspektion erforderlich ist und nicht nur der Kern.

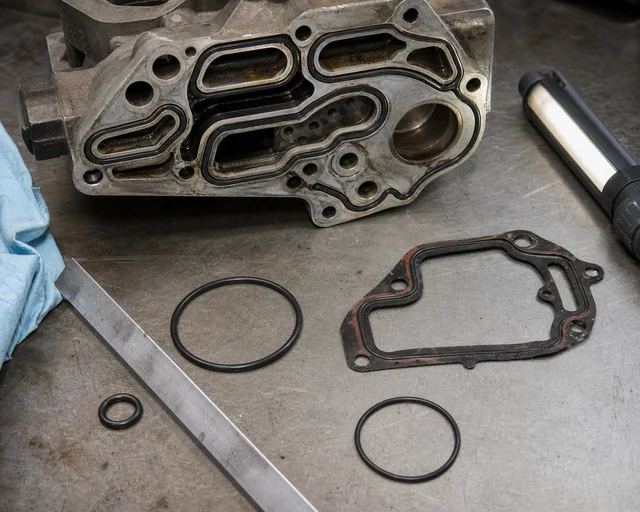

Dichtungen, O-Ringe und Gehäusedichtflächen sollten überprüft werden, bevor der Kühlerkern für jede Beschwerde wegen Öl-Kühlmittel-Lecks verantwortlich gemacht wird.

Prüfung von Dichtungen, O-Ringen und Gehäuseoberflächen

Viele scheinbare Kühlerlecks sind in Wirklichkeit Dichtungsprobleme rund um das Kühlergehäuse. Ein verhärteter O-Ring, eine falsche Dichtung, eine zerkratzte Dichtfläche, ein verzogenes Gehäuse, die falsche Verwendung von Dichtmittel oder unter der Dichtung eingeschlossene Fremdkörper können zu einem Leckpfad zwischen Öl- und Kühlmittelbereich führen. Der Ersatzkühler mag zwar in Ordnung sein, aber die Reparatur schlägt fehl, wenn die Dichtfläche nicht richtig vorbereitet ist.

Überprüfen Sie vor der Installation die Gehäuseoberfläche auf Korrosion, Lochfraß, alte Dichtungsreste, Kerben und unebene Oberflächen. Stellen Sie sicher, dass die Dichtung oder der Dichtungssatz mit der Motorversion übereinstimmt. Überprüfen Sie, ob Ausrichtungsdübel, Einsätze oder Bypass-Durchgänge übertragen oder ersetzt werden müssen. Wenn Befestigungselemente wiederverwendet werden, überprüfen Sie die Gewinde und befolgen Sie die korrekte Anzugsreihenfolge und das richtige Drehmoment aus den Serviceinformationen. Ungleichmäßiges Anziehen kann die Dichtfläche verformen und zu einer erneuten Undichtigkeit führen.

Bei B2B-Bestellungen ist es sinnvoll anzugeben, ob der Kunde nur den Kühlerkern, einen Kühler mit Dichtungssatz oder ein umfassenderes Kit benötigt. Fehlende Dichtungen können die Installation verzögern, während falsche Dichtungen zu einer falschen Beschwerde über die Produktqualität führen können.

Erneuter Test nach Austausch

Nach dem Austausch und der Reinigung sollte das System erneut getestet werden, bevor der Motor wieder in Betrieb genommen wird. Überprüfen Sie das Gehäuse auf äußere Undichtigkeiten, überwachen Sie den Öldruck und die Öltemperatur, überprüfen Sie das Aussehen des Kühlmittels nach dem Aufwärmen und stellen Sie sicher, dass die Verschmutzung nach einem kontrollierten Betriebszyklus nicht wieder auftritt. Sollten alte Ölrückstände im Kühlmittelbehälter zurückbleiben, achten Sie darauf, ob diese nach der Reinigung abnehmen, anstatt von einem sofortigen Wiederholungsausfall auszugehen.

Ein kurzer Leerlauftest reicht möglicherweise nicht aus, um eine temperaturbedingte Beschwerde auszulösen. Wenn das ursprüngliche Symptom unter Last auftrat, sollte der erneute Test einen sicheren Lastzustand oder eine Route umfassen, die die Öltemperatur in den normalen Betriebsbereich bringt. Notieren Sie das Ergebnis. Dies schützt den Installateur und gibt dem Käufer den Nachweis, dass der Kühler-, Dichtungs- und Reinigungsprozess erfolgreich war.

Bei Flottenreparaturnetzwerken sollte die Endkontrolle standardisiert sein: Flüssigkeitsstände, Öldruck, Öltemperatur, Aussehen des Kühlmittels, Dichtheitsprüfung und eine Nachkontrolle, nachdem der Motor abgekühlt ist. Viele wiederholte Beschwerden sind auf Rückstände, eingeschlossene Verunreinigungen oder lose Verbindungen zurückzuführen, die bei einem strukturierten Wiederholungstest aufgefallen wären.

Ersatzverpackung und Etikettierung

Verpackung und Kennzeichnung sind wichtig, da die Dichtungsoberflächen von Ölkühlern von entscheidender Bedeutung sind. Eine beschädigte Dichtungsfläche, eine verbogene Plattenkante, ein verunreinigter Anschluss oder eine fehlende Schutzkappe können während der Installation zu Undichtigkeiten führen. Jeder Ersatz sollte mit geschützten Dichtflächen und einer klaren Teileidentifizierung geliefert werden. Wenn ein Dichtungssatz im Lieferumfang enthalten ist oder separat benötigt wird, sollte dies im Angebot deutlich angegeben werden.

Bei Großhandelslieferungen sollten Kartons die Kühlbox vor Stößen, Feuchtigkeit und Abrieb schützen. Auf den Etiketten sollten Teilenummer, Anwendungsreferenz, Chargen- oder Prüfinformationen sowie ggf. Handhabungshinweise angegeben sein. Empfangsteams sollten den Zustand der Kartons fotografieren und die Kühlbox prüfen, bevor sie ins Lager gelangt. Dadurch wird verhindert, dass ein Transportschaden Wochen später zu einem Installationsanspruch wird.

Mustergenehmigung für wiederholte Cummins-Programme

Wenn ein Händler plant, einen Cummins-Ölkühler wiederholt auf Lager zu haben, sollte die erste akzeptierte Probe zu einer kontrollierten Aufzeichnung werden. Speichern Sie die Kühlerfotos, Kernabmessungen, Gehäuseschnittstelle, Dichtungsdetails, Drucktesterwartungen, Motoranwendung und Installationsfeedback. Wenn das Muster die Reklamation löst und der Kunde die Montage bestätigt, ist dieser Datensatz wertvoller als ein einmaliges Angebot.

Vergleichen Sie bei Nachbestellungen jede neue Charge mit der genehmigten Probe. Überprüfen Sie Dichtflächen, Plattenstapel, Anschluss- oder Durchgangsöffnungen, Schutzkappen, Etikettengenauigkeit und Verpackung. Selbst eine kleine Änderung der Dichtungsöffnung oder der Kühlertiefe kann zu Passungs- oder Durchflussproblemen führen. Eine kontrollierte Musteraufzeichnung hilft dem Händler, diese Unterschiede zu erkennen, bevor die Teile die Reparaturwerkstätten erreichen.

Bevor der Kühler an einen Techniker geschickt wird, sollte eine Eingangskontrolle erfolgen. Überprüfen Sie den Zustand des Kartons, das Teileetikett, die Schutzkappen, die Dichtungsverpackung, die Dichtflächen und sichtbare Plattenschäden. Wenn der Kühler für mehrere Cummins-Anwendungen vorrätig ist, bewahren Sie die Liste der genehmigten Anwendungen zusammen mit dem Teileprotokoll auf, damit das Schalterteam unter Zeitdruck nicht durch eine optisch ähnliche Version ersetzt.

Käuferbeweis vor dem Angebot

• Cummins-Motormodell, Seriennummer (falls verfügbar) und Anwendungstyp.

• Teilenummer, Etikett oder Gussreferenz des alten Ölkühlers.

• Fotos von Kühlerkern, Gehäuse, Dichtungsfläche, O-Ring-Nuten und Schraubenmuster.

• Flüssigkeitsnachweis: Öl im Kühlmittel, Kühlmittel im Öl, externes Leck oder Öltemperaturbeschwerde.

• Druckprüfergebnis mit Druck, Haltezeit, Prüfseite und Leckort.

• Wartungshistorie: kürzliche Motorreparatur, Dichtungsaustausch, Überhitzung, Verschmutzung oder vorheriger Kühleraustausch.

• Erforderliche Dichtung, Dichtung oder Kit-Inhalt.

• Zielmenge, Verpackungsanforderung, Etikettenanforderung und Lieferdringlichkeit.

Ersatz-Entscheidungstabelle

Wie Elecdura die Beschaffung von Cummins-Ölkühlern unterstützt

Elecdura kann Cummins-Ölkühler-Austauschprogramme mit Montageprüfung, Fotovergleich, Dichtungs- und Dichtflächenprüfungen, Verpackungsbesprechung und Nachbestellungsplanung unterstützen. Bei Problemen mit dem Ölkühlerdruck und -durchfluss: Der Druckabfall im Ölkühler kann Käufern helfen zu verstehen, warum der Ersatz mehr als nur der Außenform entsprechen muss.

Senden Sie das Motormodell, die alte Teilenummer, Fotos von Kühler und Gehäuse, Kontaminationsnachweise, Drucktestprotokolle, Dichtungsanforderungen, Zielmenge und Verpackungsanforderungen. Je klarer die Beweise, desto einfacher ist es, einen defekten Kühlerkern von einem Dichtungsproblem, einem Gehäuseproblem, Reinigungsrückständen oder einer falschen Anwendungsübereinstimmung zu unterscheiden.

Abschließende Empfehlung

Die Symptome eines Cummins-Ölkühlerlecks sollten mit einer kontrollierten Diagnose behandelt werden. Öl im Kühlmittel, Kühlmittel im Öl, äußere Gehäuselecks, hohe Öltemperatur und wiederholte Verschmutzung erfordern jeweils einen Nachweis vor der Bestellung. Führen Sie eine Druckprüfung des Kühlerkerns und der zugehörigen Dichtungsbereiche durch, überprüfen Sie das Gehäuse und die Dichtungsflächen, dokumentieren Sie die Richtung der Flüssigkeitsmischung und reinigen Sie betroffene Öl- oder Kühlmittelwege, bevor Sie den Motor wieder in Betrieb nehmen.

Für B2B-Käufer besteht der sicherste Austauschprozess darin, einen Abgleich nach Motormodell, Altteilreferenz, Kühlerdesign, Gehäuseschnittstelle, Dichtungssatz, Drucktestnachweis und Anwendungsdaten durchzuführen. Dies verhindert Fehllieferungen und schützt die Reparatur vor erneuter Verschmutzung oder Garantiestreitigkeiten.
