Ölkühler-Thermostat-Sandwichplatte: Öffnungs- und Schlauchtemperaturtests

Eine thermostatische Zwischenplatte des Ölkühlers leitet das Motoröl entsprechend der Temperatur weiter. Bei kaltem Öl begrenzt ein interner Bypass oder Steuerpfad den Durchfluss durch den externen Kühler, sodass sich das Schmiermittel erwärmen kann und unnötiger Druckverlust vermieden wird. Wenn das Thermostatelement anspricht, wird mehr Öl durch den Kühlerkreislauf geleitet. Ein Fehler kann sich daher in einer langsamen Aufwärmphase, einer zu hohen Öltemperatur, abnormalen Schlauchtemperaturen oder einem scheinbar inaktiven Kühler äußern.

Zwei optisch ähnliche Platten können unterschiedliche Anschlussführung, Bypass-Logik, Gewinde, Dichtungsanordnung und Öffnungskalibrierung verwenden. Die Diagnose muss mit der genauen Auslegung beginnen. Umgekehrte Annahmen über Einlass- und Auslassanschlüsse können zur Ablehnung einer Funktion führen Motorölkühler , während ein festsitzendes Innenventil übersehen werden kann, da der Außenkern sauber ist.

In diesem Leitfaden werden Funktionszustände anstelle einer universellen Öffnungstemperatur verwendet. Es erklärt, wie man den Ölweg festlegt, den Schlauchtemperaturanstieg vergleicht, Druck- und Durchflussnachweise interpretiert und entscheidet, ob die Platte, der externe Kühler, die Schlauchführung oder das Komplettsystem verwendet werden Die Ölkühlbaugruppe muss gewartet werden.

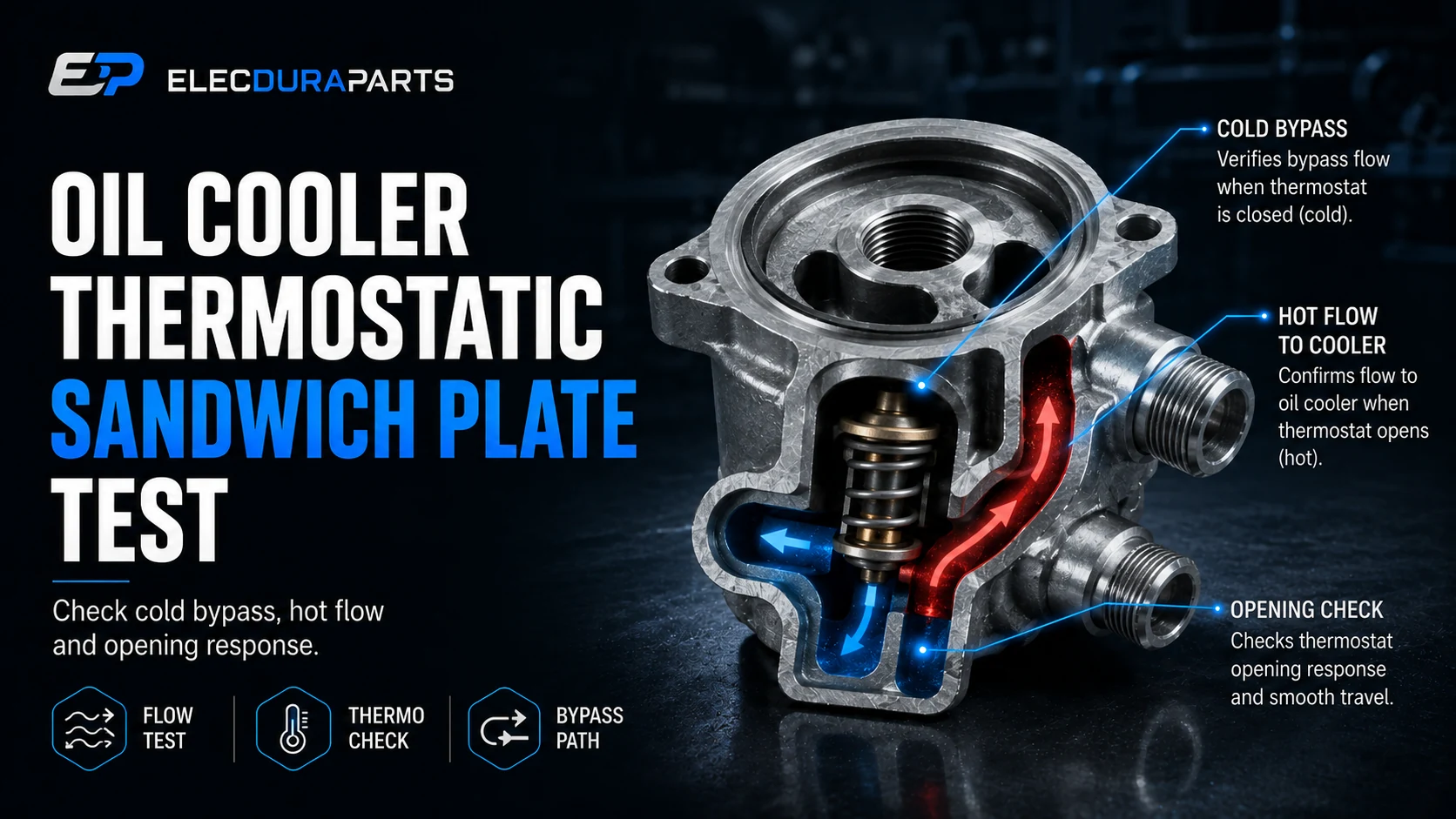

Kurze Antwort: Beweisen Sie einen Übergang vom Bypass zum Kühlerstrom

Identifizieren Sie die dokumentierte Anschlussführung und Steuerrichtung der Platte. Zeichnen Sie nach einem verifizierten Kaltstart in gleichen Abständen die Öltemperatur, den Druck und die Temperaturen beider Kühlerschläuche unter einer zugelassenen Last auf. Eine funktionierende Steuerung sollte einen wiederholbaren Übergang erzeugen, der mit der zunehmenden Strömung durch den externen Kühler übereinstimmt. Wenn die Öltemperatur steigt, sich aber nie das erwartete Verhalten der Auslass- und Rücklaufschläuche einstellt, testen Sie die Plattenbewegung, die Schlauchbeschränkung und den Kühlerfluss, bevor Sie Teile austauschen.

Verstehen Sie die Platte, bevor Sie Temperaturen interpretieren

Die Platte ist ein Fräsgerät, nicht nur ein Adapter

Eine Sandwichplatte wird zwischen der Filterbasis des Motors und dem Ölfilter oder an einer anderen dafür vorgesehenen Schnittstelle montiert. Es schafft externe Anschlüsse und bewahrt gleichzeitig die Filterung und den Schmierfluss. Eine thermostatische Ausführung verändert zusätzlich den Ölanteil über den Kühlerpfad.

Bypass bedeutet nicht immer, dass der Kühlerfluss Null ist

Einige Konstruktionen ermöglichen im kalten Zustand eine geringe Zirkulation durch den Kühler; andere verwenden einen stärkeren Bypass. Ohne das Durchflussdiagramm des Herstellers kann ein sich leicht erwärmender Schlauch nicht beweisen, dass das Ventil vollständig geöffnet ist.

Das Sensorelement muss eine repräsentative Öltemperatur messen

Ein Wachselement oder ein anderer thermischer Aktuator reagiert auf die lokale Temperatur im Inneren der Platte. Schlamm, falsche Installation, eingeschlossene Luft in einer Prüfvorrichtung oder schlechter Wärmekontakt können die Reaktion verzögern. Die an der Ölwanne oder am Diagnose-Tester-Sensor gemessene Temperatur kann von der örtlichen Öltemperatur des Elements abweichen.

Legen Sie keine universelle Öffnungstemperatur fest

Die Kalibrierung variiert je nach Motor, vorgesehener Ölviskosität, Kühlpaket und Produktdesign. Verwenden Sie die Plattenspezifikation oder eine verifizierte Referenz und beschreiben Sie den beobachteten Übergang, anstatt einen festen Schwellenwert zu erfinden.

Ordnen Sie jeden Hafen und jede Flussrichtung zu

Verfolgen Sie den Motorvorlauf, den Filterweg und den Rücklauf

Verwenden Sie technische Zeichnungen, Gusspfeile, Teilemarkierungen und bekannte interne Passagen. Identifizieren Sie, welcher externe Anschluss den Kühler versorgt und welcher gekühltes Öl erhält. Überprüfen Sie, ob die Platte zusätzlich zur thermischen Steuerung einen Druckbypass enthält.

Ähnliche Portpositionen können entgegengesetzte Routings verbergen

Ein linker Anschluss ist nicht immer ein Ausgang. Installationsausrichtung und Innenbohrungen können das scheinbare Layout umkehren. Für den Ersatzabgleich müssen Fotos durch Nachweise über die Hafenfunktion untermauert werden.

Überprüfen Sie die Kompatibilität von Schlauch und Kühlerfluss

Einige Kühler sind praktisch bidirektional; andere beinhalten interne Leitungen, Rückschlagventile oder Armaturen, die die Richtung wichtig machen. Überprüfen Sie die Ölkühlerkonfiguration , Schlauchenden und Adapter zusammen.

Vermeiden Sie Knicke und hohe Punkte, die den Test verfälschen

Schlauchbögen, kollabierte Auskleidungen, zu enge Schellen, Kontakt mit Auspuffteilen oder eine schlechte Verlegung können den Durchfluss behindern und die Oberflächentemperatur verändern. Fotografieren Sie den installierten Pfad, bevor Sie ihn verschieben.

Legen Sie eine sichere Basis fest

Überprüfen Sie den Ölstand, die Ölsorte und den Motorzustand

Falscher Füllstand, ungeeignete Viskosität, Kraftstoffverdünnung, Lagerspiel oder Pumpenprobleme können Druck und Temperatur verändern. Eine Sandwichplatte kann nicht isoliert vom Schmiersystem beurteilt werden.

Bei unsicherem Druck oder Temperatur anhalten

Befolgen Sie die Grenzwerte des Herstellers und verwenden Sie geschützte, gesicherte Testgeräte. Heißes, unter Druck stehendes Öl kann zu schweren Verletzungen und Bränden führen. Lösen Sie keine Schläuche oder Anschlüsse an einem laufenden oder heißen System.

Überprüfen Sie die Installation auf Dichtungs- und mechanische Fehler

Überprüfen Sie den Eingriff der Mittelschraube, die Filterdichtung, die Plattendichtung, die Position des O-Rings, die Ebenheit, die Anschlussanschlüsse und die Interferenz mit dem Filter. Eine doppelte Dichtung oder eine verschobene Dichtung kann den Druck beeinflussen und zu Undichtigkeiten führen, die nichts mit der Funktion des Thermostats zu tun haben.

Überprüfen Sie die Filter- und Adapterkompatibilität

Die Gewindepassung allein reicht nicht aus. Dichtungsdurchmesser, Bypass-Strategie, Filterabstand und Mittelzapfeneingriff müssen zur Anwendung und passen Aftermarket-Installationsplan.

Schlauchtemperaturtest ab Kaltstart

Verwenden Sie wiederholbare Messpunkte

Platzieren Sie geeignete Sensoren am Plattenauslass, Kühlereinlass, Kühlerauslass und Plattenrücklauf, sofern zugänglich. Markieren Sie die Positionen, damit bei wiederholten Tests dieselben Positionen verwendet werden. Isolieren Sie Oberflächensonden vom Umgebungsluftstrom, wenn die Methode dies erfordert.

Die Oberflächentemperatur ist nicht die Temperatur der gesamten Ölmenge

Schlauchmaterial, Wandstärke, Isolierung, Luftstrom und nahegelegene Wärmequellen beeinflussen die Messwerte. Vergleichen Sie Trends und Reihenfolge, anstatt einen Schlauchoberflächenwert als exakte Öltemperatur zu behandeln.

Erfassen Sie Zeit, Beladung und Öltemperatur gemeinsam

Protokollieren Sie die Messwerte in regelmäßigen Abständen vom Kaltstart bis zum genehmigten Warmlastzustand. Beachten Sie Motordrehzahl, Fahrzeuggeschwindigkeit, Umgebungstemperatur und Kühlluftstrom. Ein Übergang ist nur innerhalb eines reproduzierbaren Betriebsablaufs sinnvoll.

Achten Sie auf eine Änderung der Steigung

Wenn der kühlere Vorlauf zunimmt, beginnt sich häufig der externe Zulaufschlauch schneller zu erwärmen, gefolgt vom Rücklauf. Das genaue Muster hängt von der Führung und der Wärmeableitung ab, aber eine wiederholbare Änderung der Rate kann die Steuerungsbewegung besser aufdecken als eine Momentaufnahme.

Interpretieren Sie gängige Schlauchtemperaturmuster

Beide Schläuche bleiben in der Nähe der Umgebungstemperatur, solange das Öl heiß ist

Dies deutet darauf hin, dass kein nennenswerter Durchfluss den Kühler erreicht. Mögliche Ursachen sind ein im Bypass hängender Thermostat, eine falsche Anschlussverbindung, ein verstopfter Adapterdurchgang, ein kollabierter Schlauch oder ein isolierter Kühlerkreislauf.

Bestätigen Sie, dass die gemessene Öltemperatur der Platte entspricht

Bevor Sie die Steuerung verwerfen, überprüfen Sie die Temperatur an einer relevanten Schmierstelle und vergleichen Sie sie mit der bekannten Konstruktion. Ein Fernsensor meldet möglicherweise heißes Öl, während die Platte durch einen externen Luftstrom gekühlt wird.

Vorlaufschlauch heiß, Rücklaufschlauch deutlich kühler

Bei einem funktionierenden Kühler ist ein Temperaturabfall zu erwarten, ein extremer Unterschied kann jedoch auch auf einen geringen Durchfluss oder eine Einschränkung hinweisen. Kombinieren Sie die Temperatur mit der Druckdifferenz oder einem sicheren, verifizierten Durchflusstest.

Die Wärmeabgabe ändert sich mit dem Luftstrom

Ein Kühler bei starkem Luftstrom kann einen größeren Temperaturunterschied erzeugen als das gleiche Gerät im Leerlauf. Zeichnen Sie den Lüfterzustand und die Fahrzeuggeschwindigkeit auf, wenn Sie die Ergebnisse mit einem vergleichen Referenz zum Motorölkühler.

Beide Schläuche erwärmen sich sofort

Dies kann darauf hindeuten, dass das Ventil offen klemmt, das Element falsch montiert ist oder eine Konstruktion einen kontinuierlichen Entlüftungsfluss zulässt. Vergleichen Sie die Aufwärmzeit des Motors und die genaue Plattenarchitektur, bevor Sie eine Entscheidung treffen.

Auch eine sofortige Schlauchwärmeleitung ist möglich

An die Heizplatte angeschlossene Metallarmaturen können den ersten Schlauchabschnitt ohne nennenswerte Zirkulation erwärmen. Messen Sie weiter entlang der Schläuche und beobachten Sie den zeitlichen Ablauf.

Drucknachweis ohne Schaffung eines Schmierrisikos

Verwenden Sie zugelassene Druckanschlüsse und Instrumente

Messen Sie den Motoröldruck gemäß dem Herstellerverfahren. Wenn das System auf beiden Seiten des Kühlerkreislaufs über sichere Testanschlüsse verfügt, kann ein Differential bei der Identifizierung von Einschränkungen hilfreich sein. Bauen Sie niemals Adapter ein, die den Durchgangsbereich verkleinern oder heißes Öl austreten lassen.

Der Druck allein gibt keinen Hinweis auf die Strömungsrichtung

Ein hoher Vordruck kann auf eine Einschränkung, eine Kaltviskosität oder eine Pumpenregulierung zurückzuführen sein. Kombinieren Sie es mit der Temperatursequenz, bekanntem Routing und Ventilzustand.

Vergleichen Sie das Kalt- und Heißverhalten

Kaltes Öl erzeugt naturgemäß einen anderen Druck als heißes Öl. Der nützliche Beweis ist, ob sich das Druck- und Schlauchtemperaturverhalten kohärent ändert, wenn sich Viskosität und Ventilposition ändern.

Schützen Sie den Motor bei isolierten Tests

Blockieren Sie keinen Schmierkanal und lassen Sie den Motor nicht mit ungewissem Rücklauf laufen. Das Testen einer entfernten Platte auf dem Prüfstand ist sicherer, wenn die Isolierung im Fahrzeug die Lager gefährden würde.

Führen Sie bei Bedarf einen Prüfstandstest des Thermostatelements durch

Stellen Sie zunächst fest, ob die Platte brauchbar ist

Einige Platten ermöglichen den Zugang zur Thermostatkartusche; andere sind versiegelte Baugruppen. Entfernen Sie keine Stopfen, Sicherungsringe oder Abdeckungen ohne überprüfte Serviceinformationen und Ersatzdichtungen.

Ventilausrichtung und Vorspannung beibehalten

Fotografieren Sie die Elemente, Feder, Hülse und Bypassteile während der Demontage. Vertauschte Komponenten können die Kalt- und Warmpfade ändern, selbst wenn sich das Element bewegt.

Wenden Sie kontrollierte, dosierte Hitze an

Verwenden Sie ein temperiertes Medium, das mit der entfernten Komponente kompatibel ist, und halten Sie die Instrumente von direktem Kontakt mit der Heizung fern. Beobachten Sie den Beginn der Bewegung, den Verlauf der Bewegung und die Rückkehr zur Kühlung anhand der Produktdaten.

Bewegung allein ist kein Beweis für die Dichtigkeit

Ein Wachselement kann sich ausdehnen, während die Spule klemmt, die Kanäle übermäßig lecken oder der Sitz verstopft bleibt. Überprüfen Sie Ablagerungen, Riefen, Federzustand und den gesamten Ventilhub.

Testen Sie die Wiederholbarkeit über mehr als einen Zyklus

Ein festsitzendes Element kann sich nach einer Störung einmal bewegen. Wiederholen Sie das kontrollierte Aufheizen und Abkühlen und zeichnen Sie dabei die gleichen Messpunkte auf. Lehnen Sie unregelmäßige Reisen oder Nichtrückkehr ab.

Verwenden Sie keine offene Flamme

Offenes Feuer führt zu ungleichmäßiger Erwärmung, beschädigt Dichtungen und birgt Brandgefahr. Es führt auch zu keiner vertretbaren Temperaturkalibrierung.

Trennen Sie einen Plattenfehler von einer Kühler- oder Schlauchverstopfung

Überprüfen Sie die Schläuche nicht nur von außen, sondern von innen

Ein Schlauch kann rund aussehen, während seine Auskleidung delaminiert oder kollabiert ist. Überprüfen Sie die Passbohrungen, den Biegeradius und den inneren Zustand. Verunreinigungen durch Lagerschäden können sich in engen Adaptern und Thermostatkanälen festsetzen.

Spülen Sie Schmutz nicht blind durch die Steuerplatte

Partikel können in den Motor gelangen oder das Ventil blockieren. Befolgen Sie einen anwendungsspezifischen Kontaminationsplan und ersetzen Sie Komponenten, deren Sauberkeit nicht nachgewiesen werden kann.

Bewerten Sie den Kühlerkern unabhängig

Verwenden Sie ein spezifiziertes Durchfluss- oder Druckabfallverfahren mit einer kompatiblen Testflüssigkeit. Die Sauberkeit der äußeren Lamellen beweist nichts über die inneren Ölkanäle. Je breiter Die Ölkühler-Produktpalette umfasst verschiedene Kern- und Anschlussdesigns, die keine gemeinsame Grenze haben können.

Überprüfen Sie, ob es zu Kreuzkontaminationen kommt, wenn sich Flüssigkeiten einen Kern teilen

Öl-Kühlmittel-Wärmetauscher erfordern Druckintegrität zwischen den Kreisläufen. Ein externer Luft-Öl-Kühler erfordert stattdessen Leck- und Verengungsprüfungen ohne Kühlmittelgrenze.

Entscheidung zur Reparatur oder zum Austausch

Passender Ersatz für eine Sandwichplatte

Passen Sie Engine- und Filterschnittstellen an

Geben Sie die OE- oder Herstellerreferenz, den Motor, das Filtergewinde, das Gewinde der Mittelschraube, den Dichtungsdurchmesser, das verfügbare Spiel und die Einbauausrichtung an. Eine angeschraubte Platte kann dennoch eine Dichtung falsch ausrichten oder den Gewindeeingriff verringern.

Messen Sie, ohne die veröffentlichte Nenngröße anzunehmen

Notieren Sie Gewindestandard, Steigung, Anschlusstyp und Dichtungsmethode. Zwingen Sie ähnliche zöllige und metrische Anschlüsse nicht mit Gewalt zusammen.

Identifizieren Sie die Architektur zur thermischen Steuerung

Geben Sie das erwartete Öffnungsverhalten, die Bypass-Anordnung, die Elementausrichtung und die Austauschbarkeit des Thermostats an. Fügen Sie interne Flussdiagramme oder verifizierte Porttests hinzu, sofern verfügbar.

Geben Sie die enthaltenen Teile an

Klären Sie, ob das Angebot Mittelschraube, O-Ringe, Dichtung, Stopfen, Schlauchanschlüsse, Thermostatelement und Filteradapter umfasst. Elecduras Das Ölkühlungsprogramm im Großhandel kann die gesamte Servicegrenze vergleichen.

Geben Sie Details zu Schlauch und Kühler an

Geben Sie den Innendurchmesser und die Nennleistung des Schlauchs, den Endtyp, die Anschlussausrichtung, die Kühlerabmessungen, das erwartete Medium, die Montageposition und die erforderliche Menge an. Vermeiden Sie nicht unterstützte Druck- oder Temperaturangaben, wenn Anwendungsdaten fehlen.

Fügen Sie der Untersuchung Testbeweise bei

Kaltstart-Temperaturprotokolle , Druckdaten, Streckenfotos und Ergebnisse der Werkbankbewegung helfen dabei, einen Austauschbedarf von einem Installationsfehler zu unterscheiden.

Qualitätskontrollpunkte im Großhandel

Überprüfen Sie Durchgänge, Gewinde und Dichtflächen

Überprüfen Sie Grate, Späne, verstopfte Bohrungen, Anschlusstiefe, Gewindeform, Ebenheit, Oberflächenschäden und Sauberkeit. Eine kleine Bearbeitungsverunreinigung kann einen Schmierkreislauf beeinträchtigen oder den Thermostat blockieren.

Schützen Sie beim Verpacken alle Ölkanäle

Verwenden Sie saubere Kappen, die kein Material abgeben. Trennen Sie die Fittings von den bearbeiteten Flächen und verhindern Sie, dass die Mittelschrauben beim Transport gegen das Gehäuse stoßen.

Probenthermostatbewegung und Bypass-Funktion

Verwenden Sie eine kontrollierte Vorrichtung mit definierten Temperaturen und Messpunkten. Überprüfen Sie den Übergang, den Weg und die Rückkehr, anstatt nur zu prüfen, ob sich ein Element bewegt. Der Der Aftermarket-Qualitätsplan sollte die genaue getestete Variante dokumentieren.

Überprüfen Sie nach dem Temperaturwechsel die Integrität des Lecks

Dichtungen und Stopfen können nach dem Erhitzen unterschiedlich reagieren. Testen Sie die relevanten Ölgrenzen mit einer zugelassenen Methode und prüfen Sie sie auf äußere Leckagen und unbeabsichtigte interne Umgehungen.

Verfolgen Sie Chargen und kontrollieren Sie Kalibriervarianten

Ähnliche Gehäuse können unterschiedliche Elemente oder Federn enthalten. Sorgen Sie für die Rückverfolgbarkeit von Teilen, Chargen und Kalibrierungen, sodass eine visuelle Übereinstimmung die funktionale Identität nicht ersetzen kann.

Bewahren Sie eine verifizierte Probe auf

Ein zurückbehaltenes Muster unterstützt zukünftige Vergleiche von Abmessungen, Port-Routing und thermischem Verhalten Großhandels-Ersatzbestellungen.

Häufig gestellte Fragen

Sollten beide Ölkühlerschläuche heiß sein?

Normalerweise erwärmen sich beide, sobald ein ausreichender Durchfluss erreicht ist, aber ihr Unterschied hängt von der Last und dem Luftstrom ab

Nutzen Sie den zeitlichen Ablauf, die bekannte Fließrichtung und die Öltemperatur. Ein Schnappschuss kann den Thermostatstatus nicht beweisen.

Kann ein Sandwichplatten-Thermostat eine hohe Öltemperatur verursachen?

Ja, wenn es nicht gelingt, ausreichend Durchfluss durch den Kühler zu leiten

Schließen Sie außerdem verstopfte Schläuche, verstopfte Kühler, niedrigen Ölstand, falsche Verlegung und unzureichenden Kühlluftstrom aus.

Beweist ein kalter Rücklaufschlauch, dass der Kühler verstopft ist?

NEIN

Möglicherweise befindet sich die Platte noch im Bypass, der Durchfluss ist möglicherweise gering oder die Temperaturmethode wird möglicherweise durch den Luftstrom beeinflusst. Kombinieren Sie Druck-, Routing- und Übergangsnachweise.

Kann die Öffnungstemperatur in heißem Wasser getestet werden?

Nur wenn die herausnehmbare Komponente und das Verfahren dies zulassen

Verwenden Sie kontrollierte Temperatur, kompatible Medien und Produktspezifikationen. Die Bewegung des Elements allein beweist nicht die vollständige Funktion des Ventils.

Welche Informationen werden für ein Ersatzplattenangebot benötigt?

Senden Sie Schnittstellen-, Routing-, Steuerungs- und Systemdaten

Geben Sie Referenzen, Motor-/Filterdetails, Gewinde, Anschlüsse, Dichtungen, Flussdiagramm, Schlauch-/Kühlerkonfiguration, Testnachweise und Menge an.

Testen Sie den Kontrollstatus, bevor Sie den Kühler verwerfen

Eine thermostatische Sandwichplatte für einen Ölkühler sollte anhand eines kohärenten Übergangs beurteilt werden: korrekte Kaltzustandsführung, gemessene Änderung bei steigender lokaler Öltemperatur, sinnvoller Kühlerkreislauffluss unter Heißlast, stabiler Öldruck und wiederholbares Rücklaufverhalten. Die Schlauchtemperatur ist nur dann sinnvoll, wenn Messpunkte, Durchflussrichtung, Last und Plattenarchitektur bekannt sind.

Für den Ersatzabgleich reichen Sie die OE- oder Plattenreferenz, die Motor- und Filterschnittstelle, die Mittelbolzen- und Anschlussgewinde, die Dichtungsabmessungen, die überprüfte Durchflussrichtung, die Thermostatarchitektur, die Schlauch- und Kühlerkonfiguration, das Kalt-/Heißtemperaturprotokoll, den Drucknachweis und die Bestellmenge ein Elecdura-Kontaktseite . Elecdura kann eine überprüfen Anfrage zum Ölkühler-Adapter , verwandt Auswahl des Motorölkühlers, Anwendungsabgleich und technische Ressourcen für die Ölkühlung, ohne eine universelle Kalibrierung vorauszusetzen.
