R404a
12V
VALEO TM21
145 mm
A2
60 Tage
20
12 Monate

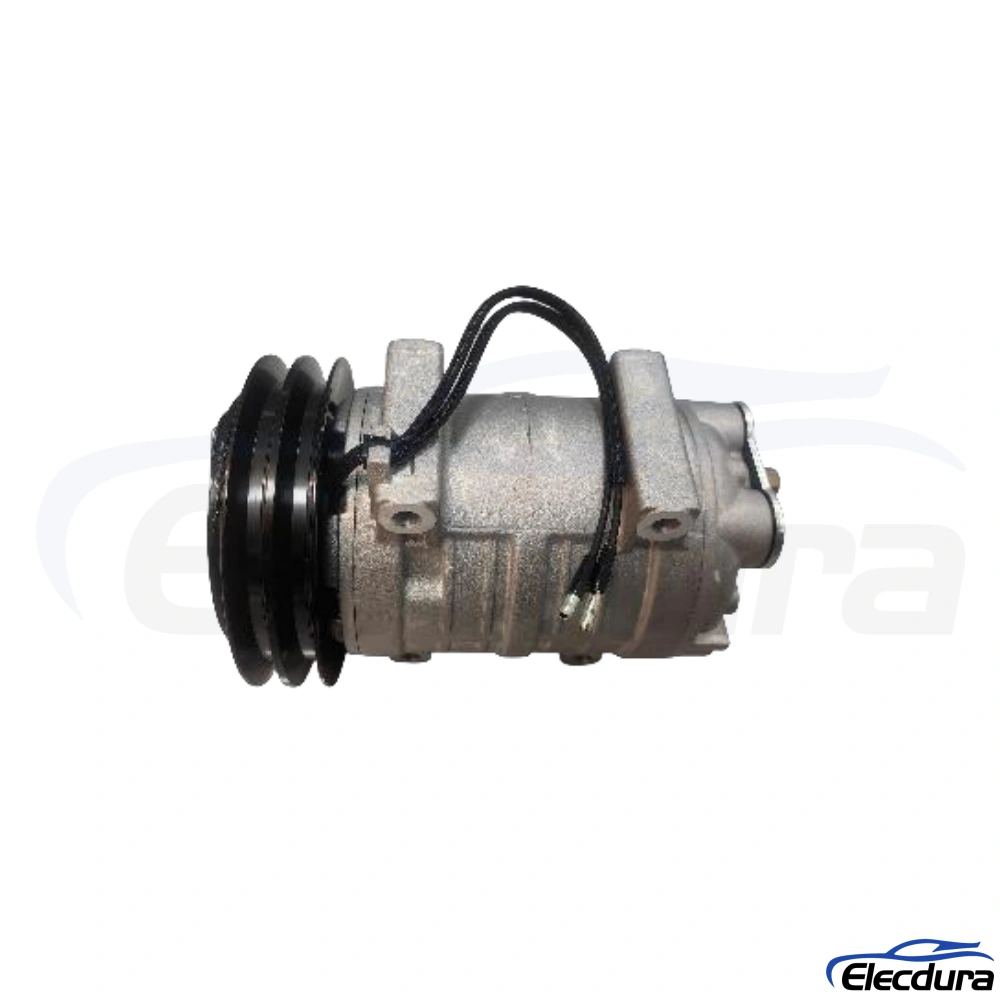

Dieser Hochleistungs-Kältekompressor vom Typ TM21 ist mit einer elektromagnetischen 12-V-Kupplung, einer A2-Doppelrillenriemenscheibe und einem Riemenscheibendurchmesser von 145 mm ausgestattet. Es handelt sich um eine Aftermarket-Ersatzoption für ausgewählte R404A-Transportkühlungs- und mobile Kühlsysteme.
Es wird für professionelle Reparaturkanäle, Kompressorhändler, Importeure und Einkaufsprogramme für Flottenwartung geliefert. Für eine korrekte Auswahl ist ein Vergleich des Originaletiketts, der Kupplungsspannung, des Riemenantriebs, der Riemenscheibenmessung, der Befestigungsösen und der Anschlussanordnung erforderlich.
Diese Version bietet Käufern eine definierte Konfiguration der TM21-Familie anstelle einer generischen Kompressor-Gehäuse-Anpassung. Seine 12-V-Kupplung, der A2-Riemenantrieb und 145 mm sollten als Ganzes mit der ausgebauten Einheit verglichen werden.
Die Identifizierung der TM21-Familie muss separat von TM16 bestätigt werden, auch wenn das äußere Layout ähnlich erscheint. Das Produkt sollte nicht allein aufgrund eines Fotos ausgewählt werden, da ähnliche Gehäuse mit unterschiedlichen Kupplungsspulen, Riemenscheibenprofilen und Riemenscheibenversätzen geliefert werden können.
Elecdura kann Originaletikettenbilder, Riemenscheibenmaße und Fotos der Montage und Anschlüsse überprüfen, bevor ein Großhandelsangebot erstellt wird.
Übereinstimmungsprinzip: Modellfamilie, Spannung, Riemenantrieb und Riemenscheibendurchmesser müssen alle übereinstimmen, bevor Montage- und Anschlussdetails überprüft werden.
| Spezifikation | Produktdetails |
Kompressortyp |
Typ TM21 |
Kupplungsspannung |
12V |
Riemenscheibentyp |
A2 |
Anzahl der Riemenscheibenrillen |
2 |
Riemenscheibendurchmesser |
145 mm |
Kältemittelreferenz |
R404A-Systemkonfiguration |
Anwendungskategorie |
Transportkühlung und mobile Kühlsysteme |
Versorgungstyp |
Aftermarket-Ersatz / B2B-Großhandelsversorgung |
Die angegebene 12-V-Nennspannung gilt für die elektromagnetische Kupplungsspule. Es muss eine 12-V-Kupplung mit dem passenden 12-V-Steuerkreis verwendet werden.
Ein optisch ähnlicher 24V-Kupplungskompressor ist kein elektrischer Ersatz. Eine falsche Spannung kann zu fehlendem Einrasten, unzuverlässigem Betrieb oder Spulenschäden führen.
Dieses Produkt verwendet eine A2-Riemenscheibe mit zwei Rillen. Die A2-Anordnung verwendet zwei A-Profil-Riemenrillen. Bestätigen Sie den ursprünglichen Riemenabschnitt, die Rillenanzahl und die Riemenausrichtung. A2 ist eine andere Antriebsschnittstelle als die Konfigurationen PV8, B1 und B2.
Vergleichen Sie den ursprünglichen Riementyp mit der Riemenscheibenfläche und vergewissern Sie sich, dass der Riemen in derselben Ebene wie die Montagehalterung verläuft.
Messen Sie die Außenkante der Originalriemenscheibe und vergleichen Sie diese mit der 145-mm-Spezifikation. Berücksichtigen Sie bei der Inspektion den Riemenscheibenversatz und die Riemenausrichtung, nicht nur den Durchmesser.
Ein passendes Riemenscheibenprofil mit einem anderen Durchmesser kann die Riemengeschwindigkeit und -positionierung ändern. Die ursprüngliche Baugruppe bleibt die Auswahlreferenz.
Die Kompatibilität kann nicht allein durch den Familiennamen TM21 bestätigt werden. Überprüfen Sie vor der Bestellung die vollständige elektrische Konfiguration, den Riemenantrieb und die physische Konfiguration.
Stellen Sie sicher, dass es sich beim Originalkompressor um ein Gerät der TM21-Familie und nicht um ein TM16-Gerät oder eine andere ähnliche Familie handelt.
Stellen Sie sicher, dass die ursprüngliche elektromagnetische Kupplung für 12 V ausgelegt ist.
Bestätigen Sie das A2-Riemenscheibenprofil und die 2-Rillen-Anordnung.
Messen Sie den Außendurchmesser der Riemenscheibe und stellen Sie sicher, dass er 145 mm beträgt.
Überprüfen Sie den Riemenscheibenversatz, die Riemenausrichtung und das Halterungsspiel.
Vergleichen Sie Montageösen, Schraubenpositionen und die gesamte Montagegeometrie.
Vergleichen Sie die Positionen der Saug- und Auslassöffnungen, die Kopfform und die Ausrichtung der Öffnungen.
Bestätigen Sie die ursprünglichen Anforderungen an Kältemittel, Schmiermittel und Ölmenge des Systems.
Empfohlene passende Informationen: Senden Sie vor einer Großbestellung das Originaletikett des Kompressors sowie Fotos von vorne, hinten, von der Seite und der Riemenscheibenansicht.
Wenn ein Etikett beschädigt oder unvollständig ist, liefern Fotos mit sichtbaren Riemenscheibenmaßen und Montagedetails nützliche Vergleichsnachweise. Die endgültige Montage unterliegt der vollständigen Konfiguration des Kompressors und der Kühleinheit.
Dieser 12-V-Kompressor vom Typ TM21 ist für ausgewählte mobile Kühlsysteme mit Riemenantrieb vorgesehen, die den A2-Antrieb und eine 145-mm-Riemenscheibenkonfiguration erfordern.
Kühltransporter und Kühltransporter
Kühlkettenlieferfahrzeuge
Mobile Kühleinheiten
Flottenwartungs- und Reparaturprojekte
Vertriebsprogramme für Aftermarket-Kompressoren
Dabei handelt es sich um Anwendungskategorien, nicht um die garantierte Fahrzeug- oder Gerätetauglichkeit. Das Originaletikett, die Spannung, das Laufwerk, die Montage und die Anschlussanordnung müssen vor der Installation überprüft werden.
Bei Bestellungen mit gemischten Konfigurationen verhindert die Trennung der Modelle nach Kupplungsspannung und Riemenscheibenantrieb vermeidbare Empfangsfehler. Bestelldetails können vor dem Versand anhand der vereinbarten Produktspezifikation überprüft werden.
Bestätigung der TM21-Familie
Bestätigung der 12-V-Kupplungsspezifikation
A2-Riemenscheibenprofil und 2-Rillen-Prüfung
Prüfung des Riemenscheibendurchmessers von 145 mm
Sichtbare Überprüfung der Montage und des Port-Layouts
Überprüfung des Portschutzes, des Produktaussehens und der Verpackung
Inspektionsumfang, Fotos und Dokumentation können je nach Bestellmenge und Käuferanforderungen vereinbart werden.
Elecdura liefert Kältekompressoren des Typs TM21 an Teilegroßhändler, Importeure, Händler, Flottenserviceunternehmen und professionelle Reparaturkanäle.
Spezifikationsabgleich anhand von Etiketten, Fotos und Maßen
Überprüfung der Musterbestellung vor dem Kauf großer Mengen
Angebot für gemischte Modelle für kompatible Kompressoranforderungen
Diskussion über neutrale Verpackung und Kennzeichnung
Foto vor dem Versand und Überprüfung der Verpackungsinformationen
MOQ, Muster, Verpackungsoptionen und Lieferzeit werden anhand der endgültigen Modellliste, Menge und Lieferbedingungen bestätigt.
Nein. Die Spannung der Kupplungsspule muss mit dem Stromkreis des Systems übereinstimmen. Eine nicht übereinstimmende Spannung kann den ordnungsgemäßen Betrieb der Kupplung verhindern und elektrische Komponenten beschädigen.
Gehen Sie nicht von Austauschbarkeit aus. Dieser Kompressor benötigt einen A2 2-Nut-Antrieb; Riemenprofil, Rillenanzahl, Riemenscheibenversatz und Ausrichtung müssen mit der ausgebauten Einheit übereinstimmen.
Messen Sie die Außenkanten der Originalriemenscheibe an der breitesten Stelle und vergleichen Sie dann den Messwert mit 145 mm. Für eine passende Bewertung ist ein Foto, auf dem das Messwerkzeug zu sehen ist, hilfreich.
Nein. Die Kältemittelreferenz ist nur ein Auswahlpunkt. Kompressorfamilie, Kupplungsspannung, Riemenantrieb, Riemenscheibengröße, Montage, Anschlüsse und Schmierstoffanforderungen müssen ebenfalls kompatibel sein.
Bitte legen Sie das Originaletikett, Fotos von Vorder- und Rückseite, ein Foto der Riemenscheibe mit Angaben zu Spannung und Durchmesser, Montage- und Anschlussbilder, Menge und Zielland bei.
