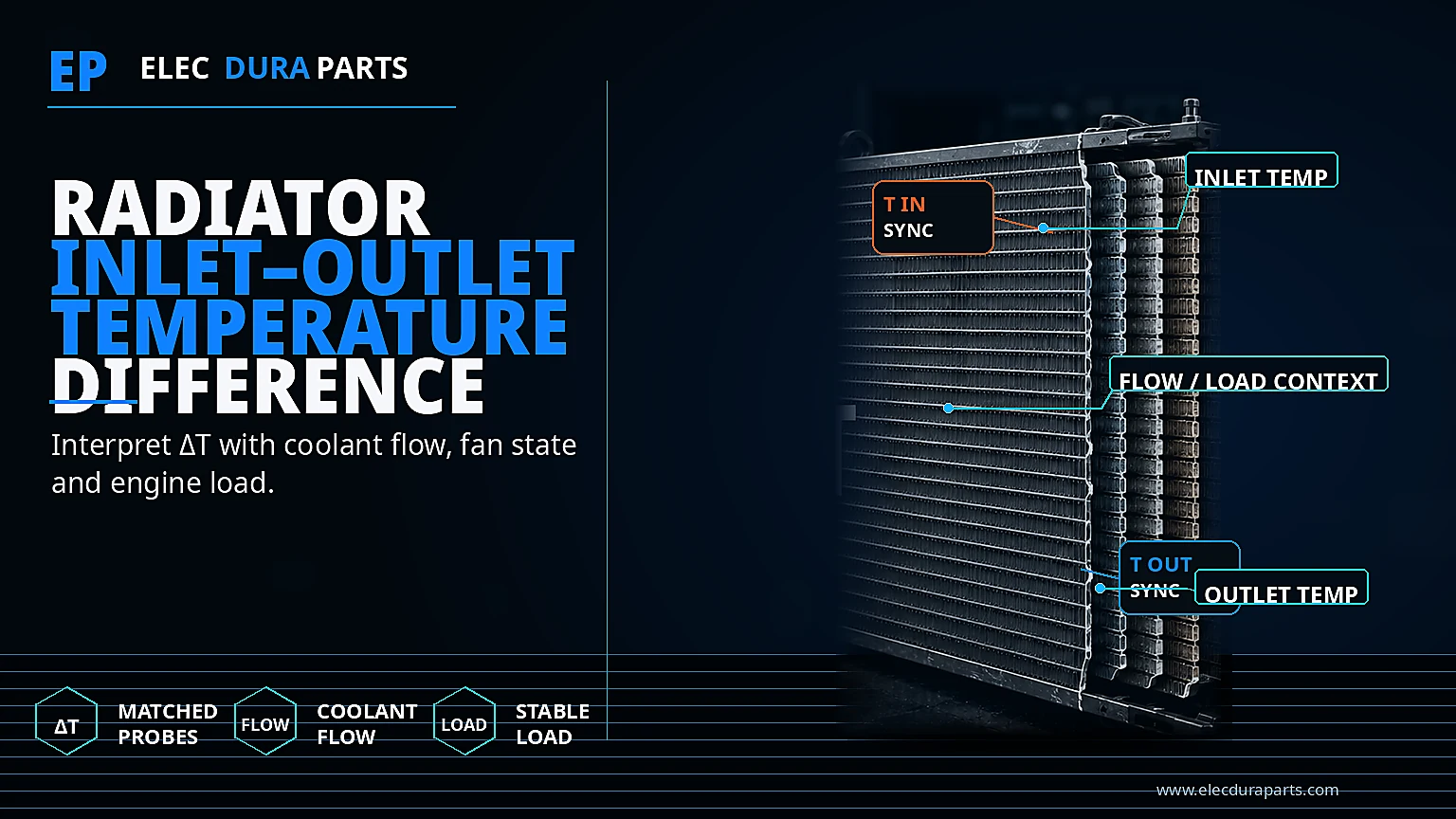

Διάγνωση διαφοράς θερμοκρασίας εισόδου-εξόδου ψυγείου

Η διαφορά θερμοκρασίας μεταξύ εισόδου και εξόδου ψυγείου αντιμετωπίζεται συχνά ως μια απλή βαθμολογία απόδοσης: μια μεγάλη πτώση ονομάζεται καλή και μια μικρή πτώση ονομάζεται κακή. Αυτή η συντόμευση είναι αναξιόπιστη. Μια μεγάλη διαφορά μπορεί να σημαίνει ισχυρή απόρριψη θερμότητας, αλλά μπορεί επίσης να εμφανιστεί όταν η ροή ψυκτικού υγρού είναι πολύ χαμηλή. Μια μικρή διαφορά μπορεί να σημαίνει ανεπαρκή ροή αέρα, αλλά μπορεί επίσης να συμβεί όταν η ροή του ψυκτικού υγρού είναι υψηλή, το φορτίο του κινητήρα είναι χαμηλό, ο θερμοστάτης είναι μερικώς κλειστός ή το σύστημα δεν έχει σταθεροποιηθεί.

Μια χρήσιμη διάγνωση διαφοράς θερμοκρασίας στην έξοδο του ψυγείου συνδέει τέσσερις μεταβλητές που μετρώνται ταυτόχρονα: ροή μάζας ψυκτικού, αλλαγή θερμοκρασίας ψυκτικού, ροή μάζας αέρα και θερμικό φορτίο κινητήρα. Ο θερμοστάτης, η παράκαμψη, η αντλία, ο ανεμιστήρας, η γρίλια, το κάλυμμα, η κατασκευή του ψυγείου, η θερμοκρασία περιβάλλοντος και οι θέσεις των αισθητήρων επηρεάζουν το αποτέλεσμα. Το Delta T είναι απόδειξη μέσα σε ένα ενεργειακό ισοζύγιο, όχι μια καθολική τιμή διέλευσης/αστοχίας.

Αυτός ο οδηγός εξηγεί πώς να αποκτήσετε και να ερμηνεύσετε αυτά τα στοιχεία πριν παραγγείλετε ένα ψυγείο ή ένα σχετικό εξάρτημα από την Elecdura's γκάμα εξαρτημάτων ψύξης κινητήρα.

Γρήγορη απάντηση: Είναι καλύτερο ένα μεγάλο ή μικρό ψυγείο Delta T;

Κανένα από τα δύο δεν είναι αυτόματα καλύτερο. Υπό σταθερό φορτίο, ένα ψυγείο αφαιρεί τη θερμότητα με ρυθμό που σχετίζεται με τη ροή του ψυκτικού πολλαπλασιαζόμενου με τη θερμική ικανότητα του ψυκτικού και τη μεταβολή της θερμοκρασίας εισόδου-εξόδου. Μια μεγάλη πτώση θερμοκρασίας με πολύ χαμηλή ροή μπορεί να μεταφέρει λιγότερη συνολική θερμότητα από μια μικρότερη πτώση με υγιή υψηλή ροή. Ομοίως, μια μικρή πτώση ενώ ο κινητήρας παράγει λίγη θερμότητα δεν λέει σχεδόν τίποτα για τη μέγιστη ικανότητα ψύξης.

Η λογική του ισοζυγίου ενέργειας πίσω από το Delta T

Μεταφορά θερμότητας από την πλευρά του ψυκτικού

Η θερμότητα που μεταφέρεται από το ψυκτικό εξαρτάται από τη ροή μάζας του ψυκτικού, τη θερμική ικανότητα και τη μεταβολή της θερμοκρασίας. Για το ίδιο θερμικό φορτίο, η υψηλότερη ροή παράγει γενικά μικρότερη διαφορά θερμοκρασίας ψυκτικού. Η χαμηλότερη ροή παράγει γενικά μεγαλύτερη διαφορά. Αυτός είναι ο λόγος για τον οποίο το delta T δεν μπορεί να διαγνώσει περιορισμένο ψυγείο ή αδύναμη αντλία χωρίς πλαίσιο ροής.

Μεταφορά θερμότητας από την πλευρά του αέρα

Το καλοριφέρ μεταφέρει θερμότητα στον αέρα. Η αύξηση της θερμοκρασίας του αέρα, η ροή μάζας, η κατάσταση πτερυγίου/σωλήνα και η διαφορά θερμοκρασίας μεταξύ ψυκτικού και εισερχόμενου αέρα καθορίζουν την απόδοση. Ένας ανεμιστήρας που γυρίζει αλλά κινεί ανεπαρκή αέρα μπορεί να αφήσει τόσο την είσοδο όσο και την έξοδο του ψυγείου ζεστές, παράγοντας ένα μικρό δέλτα ψυκτικού ενώ η θερμοκρασία του κινητήρα αυξάνεται.

Το θερμικό φορτίο αλλάζει συνεχώς

Ισχύς κινητήρα, καύση, ταχύτητα οχήματος, βαθμός, ρυμούλκηση, υδραυλικές εργασίες, φορτίο μετάδοσης, φορτίο συμπυκνωτή A/C, θερμοκρασία περιβάλλοντος και συμβάντα μετεπεξεργασίας αλλάζουν τη θερμότητα που εισέρχεται στο σύστημα. Η σύγκριση ενός τεστ αδράνειας συνεργείου με ένα φορτωμένο παράπονο ανάβασης σε λόφο δημιουργεί ένα ψευδές συμπέρασμα.

Το Delta T δεν είναι από μόνο του απόδοση του ψυγείου

Η πραγματική αποτελεσματικότητα απαιτεί καθορισμένες συνθήκες εισόδου, ρυθμούς ροής, εμβαδόν επιφάνειας και χαρακτηριστικά μεταφοράς θερμότητας. Δύο μετρήσεις θερμοκρασίας από μόνες τους δεν μπορούν να υπολογίσουν την απόδοση ή τη χωρητικότητα του ψυγείου.

Χαρτογραφήστε το κύκλωμα ψύξης πριν από τη μέτρηση

Προσδιορίστε την έξοδο θερμοστάτη, την είσοδο ψυγείου, την έξοδο ψυγείου, την αναρρόφηση αντλίας νερού, τη διαδρομή παράκαμψης, διαστολής ή απαερίωσης, κύκλωμα θερμαντήρα, ψυγείο EGR όπου ισχύει και οποιονδήποτε εναλλάκτη θερμότητας λαδιού προς ψυκτικό. Η κατεύθυνση ροής δεν είναι πάντα εμφανής από το ύψος του σωλήνα. Τα θερμαντικά σώματα διασταυρούμενης ροής μπορούν να τοποθετήσουν και τις δύο συνδέσεις στη μία πλευρά και οι χωρισμένες δεξαμενές μπορούν να δημιουργήσουν πολλαπλά περάσματα.

Χρησιμοποιήστε το ευρύτερο οδηγός συστήματος ψύξης κινητήρα για να κατανοήσετε πώς ο θερμοστάτης και το bypass ανακατανέμουν τη ροή. Μια μερικώς ανοιχτή παράκαμψη μπορεί να μειώσει τη ροή μέσω του ψυγείου ενώ το ψυκτικό εξακολουθεί να κυκλοφορεί μέσα στον κινητήρα.

Η θέση του θερμοστάτη έχει σημασία

Πριν από το άνοιγμα, το μεγαλύτερο μέρος του ψυκτικού μπορεί να παρακάμψει το ψυγείο, επομένως μια σύγκριση εισόδου/εξόδου μπορεί να δείξει μικρή μεταφορά θερμότητας ή ασταθείς τιμές. Κατά τη διαμόρφωση, η ροή αλλάζει συνεχώς. Επιβεβαιώστε την ισχύουσα αρχιτεκτονική του θερμοστάτη και την κατάσταση λειτουργίας. μην επιλέξετε ένα Θερμοστάτης ψυκτικού κινητήρα με βάση μόνο μία ένδειξη δέλτα-Τ.

Πολλαπλά καλοριφέρ και βοηθητικά κυκλώματα

Τα βαρέα οχήματα και ο εξοπλισμός μπορεί να έχουν κυκλώματα χαμηλής και υψηλής θερμοκρασίας, ξεχωριστή ψύξη αέρα φόρτισης ή μπαταρίας, εναλλάκτες θερμότητας μετάδοσης και υδραυλικά ψύκτες. Βεβαιωθείτε ότι και τα δύο σημεία θερμοκρασίας ανήκουν στον ίδιο βρόχο ψυγείου και υγρού.

Επιλέξτε και επικυρώστε αισθητήρες θερμοκρασίας

Ανιχνευτές επαφής

Οι ταιριαστοί ανιχνευτές σφιγκτήρα ή επιφάνειας μπορούν να παρέχουν επαναλαμβανόμενα συγκριτικά δεδομένα όταν συνδέονται σταθερά σε καθαρές, παρόμοιες επιφάνειες εύκαμπτου σωλήνα ή μεταλλικές επιφάνειες και μονώνονται από τη ροή αέρα του περιβάλλοντος. Ο χρόνος απόκρισης και η επιφανειακή επαφή έχουν σημασία. Ένας ανιχνευτής που αγγίζει χαλαρά έναν καμπύλο σωλήνα μπορεί να καθυστερήσει ή να διαβάσει τον περιβάλλοντα αέρα.

Τοποθετημένοι αισθητήρες

Οι θύρες θερμοκρασίας που παρέχονται από τον κατασκευαστή ή οι βαθμονομημένοι αισθητήρες υγρού μπορούν να αντιπροσωπεύουν καλύτερα τη θερμοκρασία του ψυκτικού, αλλά η προσθήκη εξαρτημάτων ή το άνοιγμα ενός συστήματος υπό θερμή πίεση δεν είναι ασφαλές και μπορεί να προκαλέσει διαρροή ή αέρα. Χρησιμοποιήστε μόνο εγκεκριμένα σημεία και διαδικασίες.

Υπέρυθρες μετρήσεις

Οι θερμικές κάμερες και τα υπέρυθρα θερμόμετρα διαβάζουν τη φαινόμενη θερμοκρασία της επιφάνειας. Το υλικό του σωλήνα, το χρώμα, το γυαλιστερό μέταλλο, η γωνία, η ανακλώμενη θερμότητα και η ροή αέρα επηρεάζουν την τιμή. Ακολουθήστε το Οδηγός σάρωσης υπερύθρων καλοριφέρ όταν χρησιμοποιείτε θερμικές εικόνες για υποστήριξη της κατανομής ή των στοιχείων εισόδου/εξόδου.

Χρησιμοποιήστε αντιστοιχισμένη τοποθέτηση και απάντηση

Οι αισθητήρες εισόδου και εξόδου θα πρέπει να έχουν παρόμοια κατασκευή, προσάρτηση, μόνωση, ρυθμό δειγματοληψίας και βαθμονόμηση. Ένας γρήγορος καθετήρας στην είσοδο και ένας αργός ανιχνευτής σε μια παχιά δεξαμενή εξόδου μπορούν να δημιουργήσουν ένα φαινομενικό παροδικό δέλτα.

Απαιτούμενες προϋποθέσεις δοκιμής

Δοκιμή πτώσης θερμοκρασίας καλοριφέρ βήμα προς βήμα

1. Επιβεβαιώστε το πραγματικό παράπονο

Καταγράψτε εάν συμβαίνει υπερθέρμανση στο ρελαντί, στην ταχύτητα του δρόμου, στη ρυμούλκηση, στο βαθμό, στην υψηλή θερμοκρασία περιβάλλοντος, στη λειτουργία A/C, σε υδραυλικές εργασίες ή μετά από διακοπή λειτουργίας. Σημειώστε την απώλεια ψυκτικού, τη συμπεριφορά της φιάλης ανάκτησης, την έξοδο του θερμαντήρα, την κατάρρευση του σωλήνα, τον θόρυβο του ανεμιστήρα και τους αποθηκευμένους κωδικούς. Μια δοκιμή καλοριφέρ θα πρέπει να αναπαράγει τον σχετικό κλάδο λειτουργίας.

2. Επιθεωρήστε ολόκληρο το σύστημα κρύο

Ελέγξτε τη στάθμη, τη συγκέντρωση, τις διαρροές, τα υπολείμματα, τη διαδρομή του εύκαμπτου σωλήνα, την ενίσχυση του σωλήνα, τους ιμάντες μετάδοσης κίνησης, τον ανεμιστήρα, το κάλυμμα, τη γρίλια, τις στεγανοποιήσεις, τα υπολείμματα, τη βάση ψυγείου και το λαιμό τάπας/πλήρωσης. Ένας εύκαμπτος σωλήνας που καταρρέει υπό την αναρρόφηση της αντλίας μπορεί να μειώσει τη ροή. χρησιμοποιήστε το διάγνωση κατάρρευσης του σωλήνα καλοριφέρ όταν υπάρχει αυτό το σχέδιο.

3. Εγκαταστήστε τους αισθητήρες με συνέπεια

Τοποθετήστε τον αισθητήρα εισόδου κοντά στη σύνδεση του ψυγείου αποφεύγοντας την εξάτμιση, το turbo και τη θερμότητα παράκαμψης. Τοποθετήστε τον αισθητήρα εξόδου σε παρόμοια επιφάνεια κοντά στην πρίζα. Ασφαλίστε και μονώστε και τα δύο σύμφωνα με τη διαδικασία του οργάνου και, στη συνέχεια, συγκρίνετε τα σε θερμοκρασία περιβάλλοντος πριν από την προθέρμανση για να προσδιορίσετε τη μετατόπιση.

4. Ζεστάνετε το σύστημα και παρατηρήστε τη μετάβαση του θερμοστάτη

Παρακολουθήστε τα δεδομένα ψυκτικού κινητήρα, τις θερμοκρασίες εισόδου/εξόδου, την κατάσταση του ανεμιστήρα και την ώρα. Η είσοδος μπορεί να ανέβει πριν από την έξοδο καθώς ανοίγει ο θερμοστάτης. Μη χρησιμοποιείτε παροδική ακίδα ως σταθεροποιημένο δέλτα. Εάν ο θερμοστάτης δεν αποκαθιστά ποτέ τη ροή του ψυγείου, διαγνώστε πρώτα αυτόν τον κλάδο.

5. Εφαρμόστε το καθορισμένο θερμικό φορτίο

Χρησιμοποιήστε εγκεκριμένο κύκλο εργασίας δρόμου, δυναμόμετρου, σταθερού φορτίου, PTO ή μηχανής. Κρατήστε το προσωπικό μακριά από κινούμενα μέρη και σταματήστε εάν η θερμοκρασία ή η πίεση δεν είναι ασφαλείς. Το ρελαντί από μόνο του είναι ανεπαρκές για πολλά συστήματα υψηλής χωρητικότητας.

6. Καταγράψτε ταυτόχρονες τιμές

Καταγράψτε τη θερμοκρασία εισόδου και εξόδου ταυτόχρονα μαζί με τη θερμοκρασία κινητήρα, τον αέρα περιβάλλοντος, την ταχύτητα/φορτίο κινητήρα, την ταχύτητα του οχήματος, την εντολή ανεμιστήρα και την πραγματική ταχύτητα, την κατάσταση του θερμοστάτη εάν είναι διαθέσιμη και το σχετικό A/C ή υδραυλικό φορτίο. Μην αφαιρείτε τις αναγνώσεις που λαμβάνονται με διαφορά λεπτών.

7. Περιμένετε για ένα ουσιαστικό σταθερό παράθυρο

Ένα εντελώς σταθερό σύστημα μπορεί να είναι αδύνατο με τα ρυθμιστικά χειριστήρια, αλλά προσδιορίστε ένα παράθυρο όπου το φορτίο, ο ανεμιστήρας και η κατάσταση του θερμοστάτη είναι εύλογα συνεπείς. Υπολογίστε το δέλτα T σε αυτό το παράθυρο και διατηρήστε την ακατέργαστη χρονοσειρά. Η ίδια η ταλάντωση μπορεί να είναι διαγνωστική.

8. Αλλάξτε μία μεταβλητή τη φορά

Όταν το επιτρέπει η διαδικασία, συγκρίνετε μια δεύτερη εντολή ανεμιστήρα, την ταχύτητα του δρόμου ή την κατάσταση ελεγχόμενης ροής αέρα, διατηρώντας παράλληλα το φορτίο. Εάν η αυξημένη ροή αέρα μειώνει τόσο τη θερμοκρασία του κινητήρα όσο και τη θερμοκρασία εξόδου, η απόδοση στην πλευρά του αέρα αξίζει προσοχής. Μην ψεκάζετε νερό ως υποκατάστατο της μετρημένης ροής αέρα.

9. Επιβεβαιώστε χωριστά τον περιορισμό στην πλευρά του αέρα

Ένα υψηλό ή χαμηλό δέλτα δεν μπορεί να εντοπίσει έναν βρώμικο συμπυκνωτή, CAC, οθόνη ή ψυγείο. Χρησιμοποιήστε το Δοκιμή πτώσης πίεσης στοίβας ψύξης για να ποσοτικοποιηθεί η αντίσταση και η διαδικασία επιθεώρησης στοίβας για τον εντοπισμό μόλυνσης ή ζημιάς.

10. Επανέλεγχος μετά την επισκευή με το ίδιο φορτίο

Επαναλάβετε την τοποθέτηση του αισθητήρα, την τεκμηρίωση περιβάλλοντος, την κατάσταση του ανεμιστήρα, την κατάσταση του θερμοστάτη και τον κύκλο εργασίας. Η βελτίωση σε ελαφρύτερο φορτίο ή χαμηλότερη θερμοκρασία περιβάλλοντος δεν επικυρώνει την επισκευή.

Πώς να ερμηνεύσετε μια μεγάλη διαφορά θερμοκρασίας

Κανονική απόρριψη θερμότητας με ελεγχόμενη θερμοκρασία κινητήρα

Εάν η θερμοκρασία του κινητήρα σταθεροποιηθεί, η θερμοκρασία εξόδου ανταποκρίνεται στη ροή αέρα του ανεμιστήρα και του οχήματος, η ροή του ψυκτικού υγρού είναι υγιής και δεν εμφανίζεται ανωμαλία βρασμού ή πίεσης, ένα μεγάλο δέλτα μπορεί να αντιπροσωπεύει αποτελεσματική απόρριψη θερμότητας κάτω από αυτό το φορτίο.

Χαμηλή ροή ψυκτικού

Ένα περιορισμένο ψυγείο, ο κατεστραμμένος εύκαμπτος σωλήνας αναρρόφησης, η αδύναμη ή λανθασμένη αντλία, ο κλειστός θερμοστάτης, ο παγιδευμένος αέρας, η φραγμένη δίοδος του κινητήρα ή ένα σφάλμα παράκαμψης μπορεί να μειώσει τη ροή. Το ψυκτικό που παραμένει περισσότερο στον πυρήνα μπορεί να κρυώσει σημαντικά, δημιουργώντας ένα μεγάλο δέλτα ενώ ο κινητήρας υπερθερμαίνεται. Αυτός είναι ο λόγος που η 'μεγάλη πτώση σημαίνει καλό καλοριφέρ' δεν είναι ασφαλής.

Προκατάληψη αισθητήρα ή θέσης

Ο αισθητήρας εισόδου μπορεί να θερμαίνεται από ένα κοντινό εξάρτημα εξάτμισης ή ο καθετήρας εξόδου μπορεί να βρίσκεται στην ισχυρότερη ροή αέρα του ανεμιστήρα. Επανατοποθετήστε, θωρακίστε, συγκρίνετε στο περιβάλλον και επιβεβαιώστε με άλλη μέθοδο.

Πώς να ερμηνεύσετε μια μικρή διαφορά θερμοκρασίας

Χαμηλό θερμικό φορτίο κινητήρα

Στο ρελαντί σε δροσερό αέρα περιβάλλοντος, ο κινητήρας μπορεί να παράγει λίγη θερμότητα και ο θερμοστάτης μπορεί να μειώσει τη ροή του ψυγείου. Ένα μικρό δέλτα υπό αυτήν την κατάσταση δεν αποδεικνύει ανεπαρκή χωρητικότητα του ψυγείου.

Υψηλή ροή ψυκτικού

Η υγιής υψηλή ροή μπορεί να μεταφέρει μεγάλη ποσότητα θερμότητας με μικρότερη αλλαγή θερμοκρασίας. Η συνολική μεταφορά θερμότητας μπορεί να είναι ισχυρή ακόμα και όταν το δέλτα Τ φαίνεται μέτριο.

Ανεπαρκής ροή αέρα ή ανακυκλοφορία

Εάν τόσο η είσοδος όσο και η έξοδος παραμείνουν ζεστά και η θερμοκρασία του κινητήρα αυξηθεί, ο αέρας μπορεί να μην αφαιρέσει τη θερμότητα από τον πυρήνα. Επιβεβαιώστε την πραγματική ταχύτητα του ανεμιστήρα, την κατεύθυνση, το βήμα της λεπίδας, την κάλυψη του καλύμματος, τα παντζούρια, τον περιορισμό στοίβας και την ανακυκλοφορία ζεστού αέρα. Για ηλεκτρικά συστήματα, χρησιμοποιήστε το δοκιμή πτώσης τάσης ανεμιστήρα ; για μηχανικούς δίσκους, επαληθεύστε το συμπλέκτης ανεμιστήρα υπό φορτίο.

Το καλοριφέρ δεν μπορεί να μεταφέρει θερμότητα

Τα αποκολλημένα πτερύγια, οι εσωτερικές εναποθέσεις, η εξωτερική ρύπανση, η λανθασμένη κατασκευή σωλήνα/πτερυγίου ή μια αντικατάσταση μικρού μεγέθους μπορεί να μειώσει τη μεταφορά θερμότητας. Υποστηρίξτε αυτό το συμπέρασμα με ροή, πίεση, θερμική κατανομή, πλευρά αέρα και φυσικά στοιχεία.

Συχνές λανθασμένες διαγνώσεις

Χρησιμοποιώντας έναν γενικό αριθμό πτώσης θερμοκρασίας

Διαφορετικοί κινητήρες, θερμαντικά σώματα, φορτία, ροές, ανεμιστήρες, θερμοστάτες και συνθήκες περιβάλλοντος δεν μπορούν να μοιράζονται ένα δέλτα διέλευσης/αστοχίας.

Καλώντας ένα μεγάλο δέλτα αποδοτικό

Η χαμηλή ροή μπορεί να δημιουργήσει μεγάλη πτώση ενώ ο κινητήρας παραμένει ζεστός. Συνδυάζετε πάντα το δέλτα με την κυκλοφορία και την απόκριση του κινητήρα.

Καλώντας ένα μικρό δέλτα βουλωμένο

Η υψηλή ροή ή το χαμηλό φορτίο μπορεί να δημιουργήσει μια μικρή πτώση σε ένα υγιές σύστημα. Ο περιορισμός στην πλευρά του αέρα και η εσωτερική απόφραξη απαιτούν τα δικά τους στοιχεία.

Χρήση της θερμοκρασίας του κινητήρα εργαλείου σάρωσης ως θερμοκρασία εισόδου του ψυγείου

Ο αισθητήρας κινητήρα μπορεί να βρίσκεται στην κεφαλή, στο περίβλημα της εξόδου, στο μπλοκ ή σε άλλο κύκλωμα. Δεν είναι αυτόματα η θερμοκρασία της επιφάνειας εισόδου του ψυγείου.

Αγνοώντας τον έλεγχο της πίεσης και την ανάκτηση

Ένα καπάκι που δεν μπορεί να συγκρατήσει την πίεση, ένας κατεστραμμένος λαιμός πλήρωσης ή μια αποτυχημένη διαδρομή επιστροφής κενού αλλάζει το βρασμό, το επίπεδο ψυκτικού και την κυκλοφορία. Ο Η δοκιμή πίεσης καλύμματος καλοριφέρ αντιμετωπίζει τόσο την εκτόνωση πίεσης όσο και την επιστροφή κενού.

Απόφαση επισκευής ή αντικατάστασης

Επισκευάστε αποδεδειγμένα εξωτερικά αίτια όπως έλεγχος ανεμιστήρα, κενά καλύμματος, περιορισμός της γρίλιας, κατάρρευση σωλήνα, διαρροές, λανθασμένο καπάκι, εγκατάσταση θερμοστάτη, αιμορραγία, κίνηση ιμάντα ή ανακτήσιμα εξωτερικά υπολείμματα. Ακολουθήστε τη διαδικασία του κατασκευαστή για μόλυνση ψυκτικού και έκπλυση. μην χρησιμοποιείτε έκπλυση για να καλύψετε δομικές βλάβες ή σκληρές εσωτερικές εναποθέσεις.

Αντικαταστήστε το ψυγείο όταν η πίεση/διαρροή, η ροή, η θερμική κατανομή, η πλευρά του αέρα και τα φυσικά στοιχεία επιβεβαιώνουν διαρροή δεξαμενών ή σωλήνων, διάβρωσης, φραγμένης περιοχής σωλήνα, αποτυχημένης σύνδεσης σωλήνα-πτερυγίου, θρυμματισμένου πυρήνα, λανθασμένης κατασκευής ή ανεπαρκούς χωρητικότητας για την επαληθευμένη εφαρμογή. Μια τιμή δέλτα-Τ από μόνη της δεν επιτρέπει την αντικατάσταση.

Αντικατάσταση καλοριφέρ

Καταγραφή μάρκας οχήματος ή μηχανής, μοντέλο, έτος/σειρά εύρος, κινητήρας, κιβώτιο ταχυτήτων, αγορά, κωδικός πακέτου ψύξης, αριθμός OE ψυγείου, πλάτος/ύψος/πάχος πυρήνα, διάταξη ροής/διάβαση, υλικό ρεζερβουάρ, διάμετρος εισόδου/εξόδου, αρχιτεκτονική λαιμού πλήρωσης ή δοχείου επέκτασης, αποχέτευση, θύρες αισθητήρα, ενσωματωμένοι εναλλάκτες θερμότητας, ενσωματωμένοι εναλλάκτες θερμότητας και μετρήθηκαν αποδείξεις σφάλματος.

Συμπεριλάβετε την αρχιτεκτονική του καπακιού και του λαιμού

Εάν το καπάκι πίεσης τοποθετηθεί στο ψυγείο, ταιριάζει με το βάθος του λαιμού, τα καθίσματα στεγανοποίησης, τη γεωμετρία της μπαγιονέτ, τη θηλή υπερχείλισης και την εγκεκριμένη λειτουργία πίεσης/κενού. Μην υποθέτετε ότι η ονομαστική τιμή πίεσης εγγυάται την εφαρμογή.

Συμπεριλάβετε τη γεωμετρία του συγκροτήματος ανεμιστήρα

Κατά την αντικατάσταση της μονάδας ψύξης, καταγράψτε την τάση/χειριστήριο του κινητήρα, τη διάμετρο/βήμα/περιστροφή λεπίδας, τη μετατόπιση πλήμνης, το βάθος του καλύμματος, τον σύνδεσμο, τη στερέωση και την κατεύθυνση ροής αέρα. Κριτική ολοκληρώστε τις συναρμολογήσεις ανεμιστήρων μόνο αφού επαληθευτούν αυτές οι λεπτομέρειες.

Χρησιμοποιήστε τις σχετικές σελίδες προϊόντων μόνο αφού αποδειχθεί ο κλάδος αποτυχίας

Συγκρίνετε την εγκατεστημένη λεπίδα με την εμβέλεια ανεμιστήρα ψύξης ψυγείου όταν η μετρούμενη ροή αέρα είναι χαμηλή και χρησιμοποιήστε το Κατηγορία ανεμιστήρα ψύξης χονδρικής για ξεχωριστά επικυρωμένη απαίτηση ανεμιστήρα. Εάν το σφάλμα περιλαμβάνει ένα πλήρες πακέτο πλαισίου, κινητήρα, περιβλήματος και λεπίδας, το Η απόφαση κινητήρα έναντι πλήρους συναρμολόγησης βοηθά στον καθορισμό του σωστού ορίου σέρβις. Αυτοί οι σύνδεσμοι υποστηρίζουν την αντιστοίχιση. δεν μετατρέπουν μια διφορούμενη διαφορά θερμοκρασίας σε απόδειξη βλάβης του ανεμιστήρα.

Σχέδιο Ποιοτικού Ελέγχου Χονδρικής

Για παραγγελίες διανομέα, στόλου ή ιδιωτικής ετικέτας, εγκρίνετε ένα δείγμα χρησιμοποιώντας διαστάσεις, πίεση/διαρροή, εγκατάσταση και ελεγχόμενους θερμικούς ελέγχους. Η εισερχόμενη επιθεώρηση θα πρέπει να επαληθεύει την ιχνηλασιμότητα του ΟΕ, τη γεωμετρία του πυρήνα, την κατάσταση/πυκνότητα των πτερυγίων, τις δεξαμενές, τις θύρες, τη βάση, τους ενσωματωμένους ψύκτες, τις προεξοχές αισθητήρων, το λαιμό πλήρωσης, την αποχέτευση, την καθαριότητα, τις επικαλύψεις, τη συσκευασία και την αναγνώριση παρτίδων.

Διατηρήστε την ακατέργαστη χρονική σειρά εισόδου/εξόδου, τη διάταξη αισθητήρα, το φορτίο, την κατάσταση περιβάλλοντος, την κατάσταση του ανεμιστήρα και την κατάσταση του θερμοστάτη με το εγκεκριμένο δείγμα. Ένα θερμαντικό σώμα παραγωγής δεν πρέπει να εγκρίνεται ή να απορρίπτεται από ένα απομονωμένο στιγμιότυπο οθόνης delta-T που λαμβάνεται υπό διαφορετικό φορτίο.

FAQ

Ποια είναι η κανονική διαφορά θερμοκρασίας εισόδου-εξόδου ψυγείου;

Χρησιμοποιήστε την εφαρμογή και τη συνθήκη δοκιμής

Δεν υπάρχει καθολικός αριθμός. Το φορτίο, η ροή ψυκτικού, η ροή αέρα, ο θερμοστάτης, η θερμοκρασία περιβάλλοντος, ο σχεδιασμός του ψυγείου και η μέθοδος του αισθητήρα όλα τα αλλάζουν.

Μια μεγάλη πτώση θερμοκρασίας σημαίνει ότι το καλοριφέρ είναι καλό;

Όχι απαραίτητα

Μπορεί επίσης να προκύψει από χαμηλή ροή ψυκτικού. Επιβεβαιώστε τη θερμοκρασία του κινητήρα, την κυκλοφορία, την αντλία, τον θερμοστάτη, το bypass και τους εύκαμπτους σωλήνες.

Μια μικρή πτώση θερμοκρασίας σημαίνει ότι το ψυγείο είναι βουλωμένο;

Οχι

Το χαμηλό θερμικό φορτίο ή η υψηλή ροή ψυκτικού μπορεί να δημιουργήσει ένα μικρό δέλτα. Ελέγξτε τη ροή αέρα και τα στοιχεία μεταφοράς θερμότητας πριν κρίνετε τον πυρήνα.

Μπορούν να χρησιμοποιηθούν μετρήσεις εισόδου και εξόδου υπέρυθρων;

Ναι, ως ελεγχόμενες συγκρίσεις επιφανειών

Λάβετε υπόψη την ικανότητα εκπομπής, το υλικό, τη γωνία, τη ροή αέρα, την απόσταση και τη θέση του αισθητήρα. μην τα αντιμετωπίζετε αυτόματα ως θερμοκρασίες ψυκτικού.

Ποια δεδομένα απαιτούνται για μια προσφορά αντικατάστασης ψυγείου;

Αποστολή αίτησης, πλήρης γεωμετρία, αρχιτεκτονική κυκλώματος και μετρημένες αποδείξεις

Συμπεριλάβετε αριθμό ΟΕ, λεπτομέρειες οχήματος/μηχανής, διαστάσεις πυρήνα/δεξαμενή/θύρα, κατεύθυνση διέλευσης, ενσωματωμένα ψυγεία, καπάκι/λαιμός, τοποθέτηση/κάλυμμα, θερμοκρασίες, ευρήματα ροής/ροής αέρα, φωτογραφίες, ποσότητα και απαιτήσεις δειγμάτων.
