Δοκιμή πτώσης πίεσης από την πλευρά του αέρα ψύξης

Ένα ψυγείο, ένα ψυγείο αέρα φόρτισης, ο συμπυκνωτής, το ψυγείο υδραυλικού λαδιού, το ψυγείο κιβωτίου ταχυτήτων, η προστατευτική οθόνη και ο προφυλακτήρας υπολειμμάτων μπορούν να μοιράζονται την ίδια διαδρομή ροής αέρα. Όταν ένα στρώμα περιορίζεται, οι θερμοκρασίες μπορεί να αυξηθούν σε πολλά συστήματα ταυτόχρονα. Ο πιο καυτός πυρήνας δεν είναι απαραίτητα ο μπλοκαρισμένος. μπορεί απλώς να φέρει το μεγαλύτερο θερμικό φορτίο. Η οπτική επιθεώρηση χάνει επίσης τη μόλυνση που έχει παγιδευτεί μεταξύ των πυρήνων, τα θρυμματισμένα πτερύγια βαθιά στη στοίβα και την ανακυκλοφορία γύρω από κατεστραμμένες σφραγίδες.

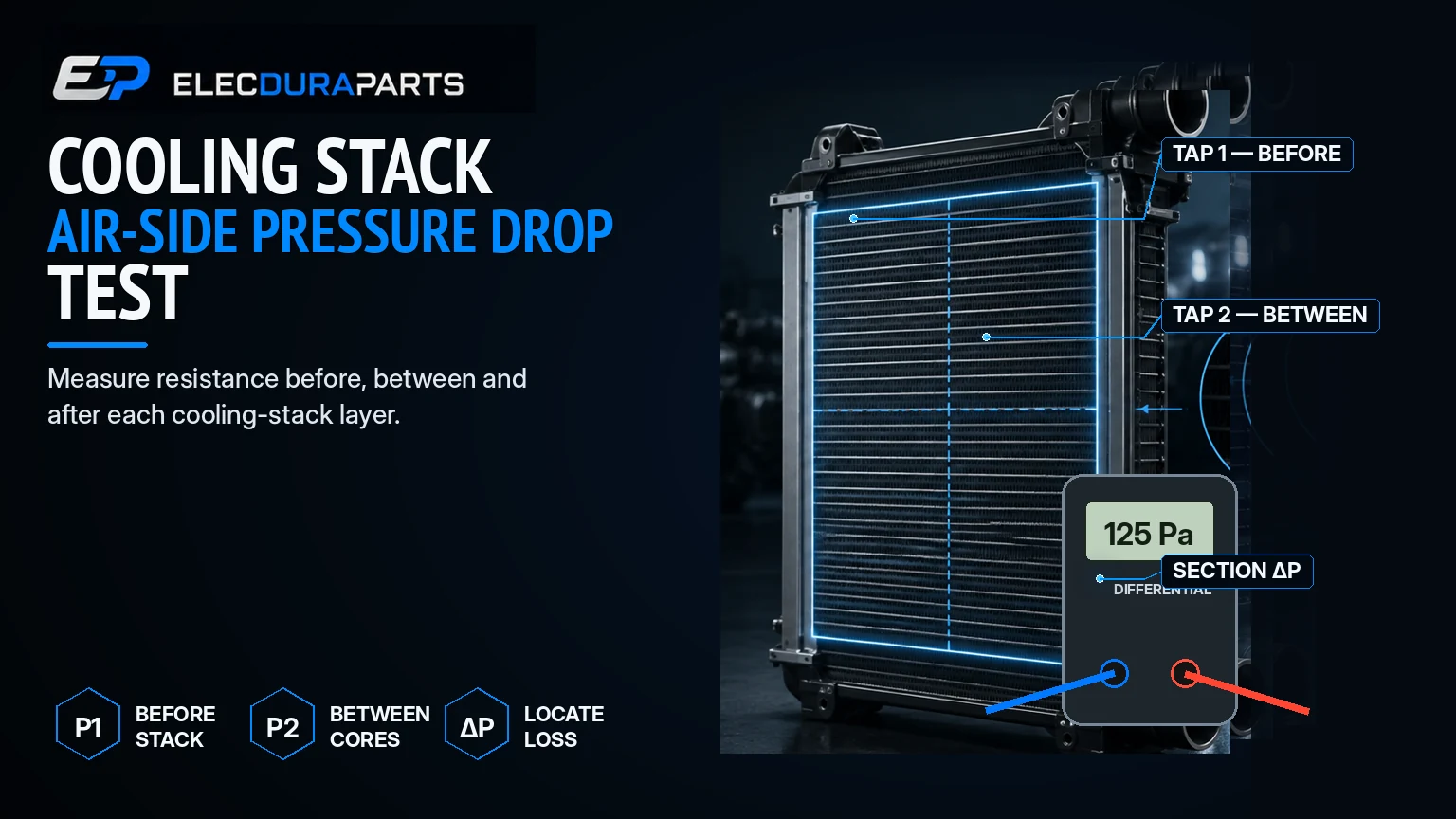

Μια δοκιμή πτώσης πίεσης στοίβας ψύξης μετρά τις διαφορές στατικής πίεσης πριν, μεταξύ και μετά τους εναλλάκτες θερμότητας, ενώ η ταχύτητα του ανεμιστήρα, η θέση της γρίλιας, το φορτίο της μηχανής και η γεωμετρία του σημείου δοκιμής παραμένουν ελεγχόμενες. Το αποτέλεσμα δεν προσδιορίζει ένα ανταλλακτικό από μόνο του. Δείχνει πού συγκεντρώνεται η αντίσταση ροής αέρα και αν ο καθαρισμός, η αποσυναρμολόγηση, η διάγνωση ανεμιστήρα, η επισκευή στεγανοποίησης ή η αντικατάσταση του εναλλάκτη θερμότητας αξίζει το επόμενο βήμα.

Αυτό το τεστ συμπληρώνει αυτό του Elecdura Επιθεώρηση στοίβας ψύξης εκτός δρόμου . Η επιθεώρηση εντοπίζει ορατή μόλυνση και ζημιά. η δοκιμή μανόμετρου προσθέτει μετρήσιμα στοιχεία. Είναι ιδιαίτερα πολύτιμο όταν η μπροστινή όψη φαίνεται καθαρή, αλλά τα υπολείμματα είναι κρυμμένα μέσα σε μια συσκευασία πολλαπλών πυρήνων.

Γρήγορη απάντηση: Τι αποδεικνύει η πτώση πίεσης;

Καθώς ο αέρας περνά μέσα από μια γρίλια, μια οθόνη, έναν συμπυκνωτή, το CAC, το ψυγείο, το ψυγείο λαδιού και το κάλυμμα, κάθε στοιχείο καταναλώνει μέρος της διαθέσιμης πίεσης του ανεμιστήρα. Μια μεγαλύτερη διαφορά πίεσης σε ένα τμήμα σημαίνει ότι το τμήμα παρουσιάζει μεγαλύτερη αντίσταση κάτω από αυτήν ακριβώς την κατάσταση ροής αέρα. Ένας περιορισμός υποστηρίζεται όταν η μετρούμενη πτώση είναι ασυνήθιστα υψηλή σε σύγκριση με τις προδιαγραφές του κατασκευαστή, μια εγκεκριμένη γραμμή βάσης καθαρισμού, ένα αντίστοιχο μηχάνημα ή ένα αποτέλεσμα πριν και μετά τον καθαρισμό που λαμβάνεται υπό ισοδύναμες συνθήκες.

Γιατί η οπτική επιθεώρηση από μόνη της δεν είναι αρκετή

Οι στοίβες ψύξης ελέγχονται συχνά μόνο από τις προσβάσιμες μπροστινές και πίσω όψεις. Η λεπτή σκόνη μπορεί να περάσει από τον πρώτο πυρήνα και να συσσωρευτεί στον επόμενο. Το άχυρο μπορεί να γεφυρώσει τον στενό χώρο μεταξύ των εναλλάκτη. Η ομίχλη λαδιού μπορεί να δεσμεύσει σωματίδια σε ένα πυκνό στρώμα. Ένα πλυντήριο πίεσης μπορεί να φωτίσει την ορατή επιφάνεια ενώ οδηγεί τα υπολείμματα βαθύτερα ή τα πτερύγια που διπλώνουν. Σε άλλες περιπτώσεις, ένας πυρήνας αντικατάστασης έχει περισσότερα πτερύγια ανά ίντσα από τον αρχικό και δημιουργεί υπερβολική αντίσταση παρόλο που είναι απόλυτα καθαρός.

Οι ενδείξεις θερμοκρασίας μπορούν να προσδιορίσουν ένα σύστημα υπό θερμική καταπόνηση, αλλά δεν εντοπίζουν από μόνοι τους περιορισμούς στην πλευρά του αέρα. Ο Το σύστημα ψύξης εκτός δρόμου περιέχει πολλά κυκλώματα υγρών που μοιράζονται ένα ρεύμα αέρα. Οι υψηλές πιέσεις ψυκτικού υγρού, εισαγωγής αέρα, υδραυλικού λαδιού και A/C που εμφανίζονται μαζί δικαιολογούν έντονα τη διερεύνηση της ροής αέρα, αλλά κάθε κύκλωμα εξακολουθεί να χρειάζεται τους δικούς του ελέγχους από την πλευρά του υγρού.

Όταν η θερμοκρασία του ψυκτικού παραμένει το κυρίαρχο παράπονο μετά την αποκατάσταση της ροής αέρα, συνεχίστε με το ευρύτερο σύστημα ψύξης κινητήρα αντί να αντιστοιχίσετε το υπόλοιπο σφάλμα σε όποιον πυρήνα έδειξε την υψηλότερη θερμοκρασία επιφάνειας.

Κατανοήστε τη στατική πίεση σε μια στοίβα ψύξης

Η πίεση του ανεμιστήρα οδηγεί τη ροή του αέρα

Ο ανεμιστήρας δημιουργεί μια διαφορά πίεσης που μετακινεί τον αέρα από την πλευρά εισόδου, μέσω περιορισμών και έξω από το περίβλημα. Οθόνες, πυρήνες, προφυλακτήρες, αγωγοί, απότομες στροφές, κενά και διαδρομές εξάτμισης καταναλώνουν τη διαθέσιμη πίεση. Η ροή αέρα καθιζάνει εκεί όπου τέμνονται η απόδοση του ανεμιστήρα και η συνολική αντίσταση του συστήματος. Η αύξηση της αντίστασης κανονικά μειώνει τη ροή εκτός εάν ο έλεγχος του ανεμιστήρα αυξήσει την ταχύτητα ή το βήμα αρκετά για να αντισταθμίσει.

Η πτώση πίεσης εξαρτάται από τη ροή αέρα

Ένας πυρήνας δεν έχει έναν καθολικό αριθμό πτώσης πίεσης. Η πτώση του αυξάνεται καθώς αυξάνεται η ροή αέρα και αλλάζει με την πυκνότητα, τη γεωμετρία των πτερυγίων, τη μόλυνση, την υγρασία και τη θέση δοκιμής. Η σύγκριση μιας ένδειξης χαμηλού ρελαντί με μια προδιαγραφή υψηλής ταχύτητας δεν έχει νόημα. Καταγράψτε τις στροφές ή την εντολή ανεμιστήρα, τις στροφές του κινητήρα, τις συνθήκες περιβάλλοντος, τη θέση του πίνακα και την κατάσταση λειτουργίας με κάθε ένδειξη.

Οι στατικές βρύσες πρέπει να αποφεύγουν το σφάλμα ταχύτητας

Ένας σωλήνας στραμμένος στη ροή αέρα μετρά την ολική ή την επηρεαζόμενη από κρούση πίεση αντί για την τοπική στατική πίεση. Οι αναταράξεις κοντά στις άκρες των λεπίδων, στις ράβδους γρίλιας, στις άκρες και στις σφιχτές στροφές μπορεί να κάνουν την ένδειξη ασταθή. Χρησιμοποιήστε κατάλληλους ανιχνευτές στατικής πίεσης ή ξεπλύνετε βρύσες, προσανατολίστε και τοποθετήστε τους με συνέπεια και κατά μέσο όρο πολλαπλά σημεία όταν η διατομή είναι ανομοιόμορφη.

Μην συγκρίνετε άσχετες ενότητες και μην υπογράφετε συμβάσεις

Τα μανόμετρα μπορεί να εμφανίζουν πασκάλ, ίντσες νερού, χιλιοστά νερού ή άλλες μονάδες. Μια αρνητική ένδειξη στην πλευρά της αναρρόφησης δεν είναι αυτόματα μη φυσιολογική. Ορίστε τη βρύση Α, τη βρύση Β, την κατεύθυνση ροής αέρα, τη μονάδα και τον υπολογισμό Α μείον Β πριν ερμηνεύσετε το αποτέλεσμα.

Εξοπλισμός δοκιμής και ασφάλεια

Χρησιμοποιήστε διαφορικό μανόμετρο με εύρος και ανάλυση κατάλληλη για χαμηλή πίεση αέρα, ταιριαστούς σωλήνες, στατικούς αισθητήρες ή βρύσες, ασφαλείς βάσεις, ταχύμετρο ανεμιστήρα ή επικυρωμένη τιμή δεδομένων σάρωσης, όργανα θερμοκρασίας και μέθοδο καταγραφής της κατάστασης λειτουργίας. Για εργασίες πολλαπλών καναλιών, οι συγχρονισμένοι αισθητήρες πίεσης μειώνουν το σφάλμα χρονισμού όταν ένας ανεμιστήρας μεταβλητής ταχύτητας αλλάζει εντολή.

Οι ανεμιστήρες μπορούν να ξεκινήσουν, να επιταχύνουν ή να αντιστρέψουν αυτόματα. Χρησιμοποιήστε τις διαδικασίες φύλαξης, κλειδώματος, πρόσβασης και δοκιμής του κατασκευαστή του μηχανήματος. Κρατήστε τους εύκαμπτους σωλήνες και τους ανιχνευτές εκτός του επιπέδου του ανεμιστήρα και μακριά από ιμάντες, τροχαλίες, καυτά καυσαέρια και κινούμενα πάνελ. Ποτέ μην τρυπάτε έναν πυρήνα, δεξαμενή, γραμμή ψυκτικού μέσου ή δίοδο υγρού υπό πίεση για να δημιουργήσετε μια βρύση πίεσης αέρα.

Προτεινόμενος χάρτης πατήματος

1. Πλευρά περιβάλλοντος/εισόδου πριν από τη γρίλια ή την οθόνη

2. Μετά τη σχάρα ή την οθόνη

3. Μεταξύ κάθε προσβάσιμου στρώματος εναλλάκτη θερμότητας

4. Μετά τον τελευταίο πυρήνα, πριν από τον ανεμιστήρα όπου ισχύει

5. Εκκένωση ανεμιστήρα ή έξοδος περιβλήματος όταν απαιτείται

Δεν είναι κάθε στοίβα που επιτρέπει την ασφαλή πρόσβαση μεταξύ των πυρήνων. Μην πιέζετε τους ανιχνευτές στα πτερύγια. Όταν τα ενδιάμεσα σημεία δεν είναι διαθέσιμα, συγκρίνετε τη συνολική πτώση στοίβας πριν και μετά τον σταδιακό καθαρισμό ή αποσυναρμολόγηση και τεκμηριώστε τον περιορισμό.

Προετοιμάστε μια επαναλαμβανόμενη συνθήκη δοκιμής

Καθορίστε την εργασία σελίδας πριν από τη μέτρηση

Αποφασίστε εάν ο στόχος είναι να εντοπίσετε έναν περιορισμό, να επικυρώσετε τον καθαρισμό, να συγκρίνετε έναν παλιό και έναν πυρήνα αντικατάστασης ή να αποδείξετε ότι η ροή αέρα δεν είναι το κύριο σφάλμα. Η αναφορά πρέπει να ταιριάζει με αυτόν τον στόχο. Ένα όριο OEM είναι το καλύτερο. Ένα εγκεκριμένο καθαρό μηχάνημα της ίδιας διαμόρφωσης είναι χρήσιμο. ένα ελεγχόμενο αποτέλεσμα πριν και μετά μπορεί να υποστηρίξει αποφάσεις υπηρεσίας, αλλά δεν αποτελεί καθολική προδιαγραφή.

Σταθεροποιήστε την κατάσταση του ανεμιστήρα

Καταγράψτε τις πραγματικές στροφές ανεμιστήρα, την κατεύθυνση, τη θέση μεταβλητού βήματος εάν είναι διαθέσιμη, τις στροφές κινητήρα, την εντολή ελεγκτή και τις σχετικές θερμοκρασίες. Ένας υδραυλικός ανεμιστήρας που δεν μπορεί να επιτύχει την ταχύτητα στόχο θα πρέπει πρώτα να αξιολογηθεί με το διάγνωση πίεσης θήκης υδραυλικού ανεμιστήρα-αποχέτευσης . Ένας ανεμιστήρας που αλλάζει σκόπιμα κατεύθυνση πρέπει να διατηρείται στην καθορισμένη κατάσταση ψύξης προς τα εμπρός. ο Η αναστρέψιμη διάγνωση ανεμιστήρα εξηγεί τον έλεγχο καθαρισμού.

Επαναφέρετε τα πάνελ στη θέση λειτουργίας

Κλείστε κουκούλες, πόρτες, πλαϊνά πάνελ, σίτες και στεγανοποιήσεις, εκτός εάν η διαδικασία δοκιμής ορίζει διαφορετικά. Μια ανοιχτή πόρτα πρόσβασης μπορεί να παρακάμψει τη γρίλια, να αλλάξει την ανακυκλοφορία και να παράγει μια ελκυστική αλλά άσχετη ένδειξη. Καταγράψτε την έλλειψη αφρού, τις λαστιχένιες κουρτίνες, τα διαφράγματα και τους κατεστραμμένους αγωγούς.

Έλεγχος περιβαλλοντικών και θερμικών μεταβλητών

Καταγράψτε τη θερμοκρασία περιβάλλοντος, το υψόμετρο όπου χρειάζεται, τον άνεμο, την υγρασία και εάν οι πυρήνες είναι στεγνοί. Το νερό στα πτερύγια μπορεί να αλλάξει προσωρινά την αντίσταση. Τα θερμικά χειριστήρια ενδέχεται να αλλάξουν την ταχύτητα του ανεμιστήρα καθώς εξελίσσονται οι συνθήκες ψυκτικού, αέρα φόρτισης, υδραυλικού λαδιού, λαδιού κιβωτίου ταχυτήτων ή ψυκτικού.

Δοκιμή πτώσης πίεσης στοίβας ψύξης βήμα προς βήμα

1. Επιθεωρήστε και τεκμηριώστε τη στοίβα

Προσδιορίστε τη σειρά ροής αέρα: για παράδειγμα, οθόνη, συμπυκνωτής, ψυγείο αέρα φόρτισης, ψυγείο, ψυγείο υδραυλικού λαδιού και ανεμιστήρας. Μην υποθέτετε την ίδια παραγγελία για τα έτη μοντέλων ή τα πακέτα της αγοράς. Φωτογραφίστε κάθε προσβάσιμο πρόσωπο, κενό, σφράγιση και κατεστραμμένη περιοχή. Καταγράψτε τους αριθμούς εξαρτημάτων πυρήνα, τα πάχη, τις πυκνότητες των πτερυγίων και τα στοιχεία προηγούμενης αντικατάστασης.

2. Μηδενίστε και ελέγξτε τη διαρροή του οργάνου

Με τις δύο θύρες στην ίδια πίεση, μηδενίστε το μανόμετρο. Επιθεωρήστε τους εύκαμπτους σωλήνες για ρωγμές, νερό, τσιμπήματα, χαλαρά εξαρτήματα και άνισα μήκη όπου τα περιορίζει η διαδικασία του οργάνου. Εφαρμόστε μια μικρή γνωστή πίεση ή χρησιμοποιήστε τη μέθοδο ελέγχου του οργάνου. Ένα μηδενικό μηδέν μπορεί να είναι μεγαλύτερο από την πραγματική διαφορά που μετράται.

3. Καθορίστε την καθαρότερη διαθέσιμη κατάσταση βάσης

Λειτουργήστε το μηχάνημα με την καθορισμένη εντολή ανεμιστήρα και ταχύτητα κινητήρα με εγκατεστημένους πίνακες παραγωγής. Καταγράψτε τη συνολική πτώση πίεσης, τις πραγματικές στροφές ανεμιστήρα, τις θερμοκρασίες και την κατεύθυνση ροής αέρα. Εάν ένα σφάλμα είναι ενεργό, τεκμηριώστε το αντί να επιβάλλετε μια τεχνητή ταχύτητα.

4. Μετρήστε την οθόνη εισόδου ή τη γρίλια

Τοποθετήστε ένα στατικό σημείο πριν και ένα μετά την οθόνη. Μια μεγάλη πτώση εδώ σημαίνει ότι ο ανεμιστήρας έχει ήδη λιμοκτονήσει πριν φτάσει ο αέρας σε οποιονδήποτε εναλλάκτη θερμότητας. Επιθεωρήστε τη φόρτωση πλέγματος, τον περιορισμό της διακοσμητικής γρίλιας, τα προστατευτικά μετά την αγορά, τις διπλωμένες σήτες και το κενό γύρω από την είσοδο.

5. Μετρήστε κάθε προσβάσιμο τμήμα πυρήνα

Μετακινηθείτε προς τα κάτω με σειρά ροής αέρα. Κρατήστε τις θέσεις βρύσης μακριά από διαρροές από την άκρη και χρησιμοποιήστε συγκρίσιμες θέσεις. Καταγράψτε πολλές σταθερές μετρήσεις αντί για έναν στιγμιαίο αριθμό. Εάν ένας πυρήνας καταναλώνει ένα δυσανάλογο μερίδιο της συνολικής πτώσης, επιθεωρήστε την ανάντη όψη, την κατάντη όψη, το πακέτο πτερυγίων, τη μόλυνση, την παραμόρφωση και τις προδιαγραφές του.

6. Συγκρίνετε θέσεις κέντρου και γωνίας

Ένα μόνο κεντρικό πάτημα μπορεί να χάσει μια φραγμένη γωνία ή μια διαδρομή παράκαμψης. Συγκρίνετε αντιπροσωπευτικές ζώνες όπου είναι ασφαλείς. Μια υψηλή τοπική διαφορά μπορεί να υποδηλώνει ανομοιόμορφα συντρίμμια. μια πολύ χαμηλή διαφορά κοντά σε μια κατεστραμμένη τσιμούχα μπορεί να υποδηλώνει ότι ο αέρας παρακάμπτει τον πυρήνα. Οι μετρήσεις ζωνών είναι διαγνωστικές ενδείξεις, όχι τιμές για τον μέσο όρο στα τυφλά.

7. Επαναλάβετε με μια δεύτερη ελεγχόμενη ταχύτητα ανεμιστήρα

Όταν επιτρέπεται, δοκιμάστε σε δύο γνωστές ταχύτητες ανεμιστήρα. Ένας πραγματικός περιορισμός προκαλεί γενικά μεγαλύτερη πτώση πίεσης καθώς αυξάνεται η ζήτηση ροής αέρα. Εάν η ένδειξη δεν ανταποκρίνεται, ελέγξτε τον προσανατολισμό του αισθητήρα, τη δρομολόγηση του εύκαμπτου σωλήνα, την τοποθέτηση βρύσης, την κατάσταση του ανεμιστήρα και τη διαρροή παράκαμψης.

8. Καθαρίστε ένα καθορισμένο τμήμα και δοκιμάστε ξανά

Χρησιμοποιήστε την εγκεκριμένη μέθοδο καθαρισμού χαμηλής ζημιάς, λειτουργώντας από τη σωστή κατεύθυνση. Προστατέψτε τα ηλεκτρικά, υδραυλικά, ψυκτικά και ρουλεμάν εξαρτήματα. Αφού στεγνώσει ο πυρήνας και αποκατασταθούν τα πάνελ, επαναλάβετε την ίδια δοκιμή. Μια ουσιαστική μείωση υποστηρίζει τον εξωτερικό περιορισμό. καμία αλλαγή δεν υποδηλώνει κρυμμένα συντρίμμια, κατεστραμμένα πτερύγια, λανθασμένη γεωμετρία πυρήνα, άλλο στρώμα ή σφάλμα μέτρησης.

9. Διαχωρίστε τους πυρήνες όταν το απαιτούν τα στοιχεία

Εάν η συνολική πτώση παραμένει υψηλή αλλά η ενδιάμεση πρόσβαση είναι αδύνατη, μπορεί να απαιτείται ασφαλής διαχωρισμός. Επιθεωρήστε τα κενά και τις πίσω όψεις χωρίς να αποσυνδέετε άσκοπα τα κυκλώματα υπό πίεση. Αντικαταστήστε τις στεγανοποιήσεις και τους απομονωτές στις αρχικές τους θέσεις γιατί η επανασυναρμολόγηση αλλάζει τη ροή του αέρα εάν παραμείνουν κενά.

10. Επικυρώστε τη θερμική απόδοση μετά τη διόρθωση

Η βελτίωση της πτώσης πίεσης αποδεικνύει χαμηλότερη αντίσταση αέρα, όχι πλήρη επισκευή. Δημιουργήστε ξανά τον αρχικό κύκλο εργασίας και καταγράψτε την απόκριση του ψυκτικού υγρού, του αέρα εισαγωγής, του λαδιού, του κιβωτίου ταχυτήτων και του A/C. Εάν οι ενδείξεις ροής αέρα είναι πλέον κανονικές αλλά ένα κύκλωμα παραμένει ζεστό, μετακινηθείτε στην αντλία, τον θερμοστάτη, το bypass, τη ροή υγρού, την εσωτερική απόφραξη ή το φορτίο αυτού του κυκλώματος.

Πώς να ερμηνεύσετε τις ενότητες αναγνώσεις

Συνήθη σφάλματα και εσφαλμένες διαγνώσεις

Αντικατάσταση του πιο ζεστού πυρήνα

Το πιο καυτό κύκλωμα μπορεί να είναι κατάντη ενός περιορισμού που βρίσκεται σε άλλο πυρήνα. Ένας ψύκτης υδραυλικού λαδιού υπό βαρύ φορτίο εργαλείου μπορεί να λειτουργεί πιο ζεστά, ενώ μια γεμάτη όψη συμπυκνωτή περιορίζει τον αέρα σε ολόκληρη τη στοίβα. Εντοπίστε την αντίσταση πριν επιλέξετε μια αντικατάσταση.

Χρήση εντολής ανεμιστήρα αντί για πραγματικές στροφές

Ένα αίτημα 100% ελεγκτή δεν αποδεικνύει ταχύτητα 100%. Η ολίσθηση ιμάντα, η ολίσθηση του συμπλέκτη ανεμιστήρα, η υδραυλική διαρροή, η πτώση ηλεκτρικής τάσης, ο φθαρμένος κινητήρας ή η λογική προστασίας μπορούν να μειώσουν την απόδοση. Οι σχετικοί έλεγχοι ηλεκτροκίνησης περιλαμβάνουν το δοκιμή πτώσης τάσης ανεμιστήρα ψυγείου και Δοκιμή ρεύματος-ράμπας κινητήρα ανεμιστήρα.

Δοκιμή με ανοιχτό το καπό

Το άνοιγμα των πάνελ αλλάζει την αντίσταση εισόδου και εξόδου και μπορεί να εξαλείψει την ανακυκλοφορία που συμβαίνει κατά τη λειτουργία. Η ένδειξη μπορεί να βελτιωθεί ενώ το σύστημα παραγωγής παραμένει ελαττωματικό.

Στρέφοντας έναν εύκαμπτο σωλήνα στη ροή αέρα

Η πίεση κρούσης και οι αναταράξεις μπορούν να κατακλύσουν τη στατική διαφορά. Χρησιμοποιήστε σωστούς ανιχνευτές και επαναλαμβανόμενη τοποθέτηση.

Αποκαλώντας κάθε υψηλή πτώση βρώμικο πυρήνα

Η πυκνή γεωμετρία των πτερυγίων, η λανθασμένη αντικατάσταση, τα θρυμματισμένα πτερύγια, το γλάσο, το νερό, ένα φραγμένο κενό ή μια μικρού μεγέθους σχάρα μπορούν επίσης να αυξήσουν την αντίσταση. Ο καθαρισμός δεν μπορεί να διορθώσει τη λάθος κατασκευή.

Χρησιμοποιώντας ένα καθολικό όριο

Η πτώση πίεσης ποικίλλει ανάλογα με τη ροή αέρα και τη διαμόρφωση. Μην μεταφέρετε τιμές μεταξύ διαφορετικών μηχανημάτων, ταχυτήτων ανεμιστήρα, διατάξεων πυρήνα ή μονάδων.

Απόφαση καθαρισμού ή αντικατάστασης

Καθαρίστε όταν ο περιορισμός είναι προσβάσιμος από εξωτερική μόλυνση, τα πτερύγια και οι σωλήνες παραμένουν δομικά σταθερά και η εγκεκριμένη μέθοδος μειώνει ουσιαστικά την πτώση πίεσης χωρίς διαρροή ή ζημιά στην επίστρωση. Αφαιρέστε την ελαιώδη μόλυνση στην πηγή της. Διαφορετικά, η ξηρή σκόνη θα ξαναδέσει γρήγορα. Ένα επαναλαμβανόμενο αποτέλεσμα πριν/μετά τη δημιουργία μιας χρήσιμης γραμμής βάσης υπηρεσιών.

Αντικαταστήστε έναν εναλλάκτη θερμότητας όταν επιβεβαιωθεί η κατάρρευση του πτερυγίου, η διάβρωση, η ζημιά του σωλήνα, οι διαρροές, τα απρόσιτα κολλημένα συντρίμμια, η λανθασμένη κατασκευή πυρήνα, ο επαναλαμβανόμενος περιορισμός μετά το σωστό σέρβις ή η μη αποδεκτή πτώση πίεσης παραμένει. Για κυκλώματα λαδιού, συνδυάστε στοιχεία από την πλευρά του αέρα με το Δοκιμή αντίθλιψης ψυγείου υδραυλικού λαδιού ; Ο περιορισμός στην πλευρά του αέρα και στην πλευρά του υγρού είναι διαφορετικά σφάλματα. Χρησιμοποιήστε το Οδηγός καθαρισμού έναντι αντικατάστασης ψυγείου λαδιού για τον καθορισμό του ορίου σέρβις.

Αντικατάσταση αντιστοίχισης σε όλη τη στοίβα

Ένας πυρήνας που βιδώνει στο πλαίσιο μπορεί ακόμα να αλλάξει την αντίσταση στοίβας. Καταγράψτε μοντέλο μηχανής και σειριακή εμβέλεια, κινητήρας, κωδικός συσκευασίας ψύξης, αριθμός OE, σειρά ροής αέρα, πλάτος/ύψος/πάχος πυρήνα, βήμα πτερυγίων, διάταξη σωλήνα, θύρες, βραχίονες, προεξοχές αισθητήρων, σφραγίδες, καλύμματα και διάκενο γειτονικού πυρήνα. Μην συνάγετε διαστάσεις ή αξιολογήσεις από ένα οπτικά παρόμοιο προϊόν.

Ψύκτη υδραυλικού λαδιού

Παρέχετε μέσο, ​​αναφορά OE, ονομαστική πίεση, τύπο/προσανατολισμό θύρας, διάταξη παράκαμψης, τοποθέτηση, γεωμετρία πυρήνα, ιστορικό μόλυνσης και μετρημένα στοιχεία από την πλευρά του αέρα και του υγρού. του Elecdura οδηγός αντιστοίχισης ψύκτη υδραυλικού λαδιού και σειράς ψυγείου λαδιού χονδρικής . Ανασκόπηση διαμόρφωσης υποστήριξης

Μονάδα με ψύξη ανεμιστήρα

Για ένα αυτόνομο πακέτο, καταγράψτε την τάση ή την υδραυλική μονάδα δίσκου, τη διάμετρο του ανεμιστήρα, την κατεύθυνση, τον έλεγχο ταχύτητας, το βάθος περιβλήματος, το πλαίσιο, τους απομονωτές και τα δεδομένα σύνδεσης ή θύρας. Συγκρίνετε το πλήρες υδραυλικό ψυγείο λαδιού με ανεμιστήρα , όχι μόνο τον γυμνό πυρήνα.

Ανεμιστήρας και κάλυμμα καλοριφέρ

Ταιριάξτε τη διάμετρο της λεπίδας, το βήμα, την περιστροφή, τη μετατόπιση πλήμνης, τη θέση ανεμιστήρα προς τον πυρήνα, το άνοιγμα του καλύμματος, τον κινητήρα ή τον συμπλέκτη και τη βάση. Κριτική πλήρεις συγκροτήματα ανεμιστήρων ψύξης όταν η γεωμετρία του πλαισίου και της στεγανοποίησης εξαρτώνται από συγκεκριμένες εφαρμογές ή Εύρος ανεμιστήρων ψύξης χονδρικής όταν απαιτείται ξεχωριστά επικυρωμένος ανεμιστήρας.

Σχέδιο Ποιοτικού Ελέγχου Χονδρικής

Για παραγγελίες διανομέα, στόλου ή εξοπλισμού-κατασκευαστή, διατηρήστε τον αρχικό χάρτη στοίβας και τις τιμές αναφοράς με το εγκεκριμένο δείγμα. Η εισερχόμενη επιθεώρηση θα πρέπει να επαληθεύει την ιχνηλασιμότητα του ΟΕ, τις διαστάσεις του πυρήνα, την πυκνότητα και την κατάσταση των πτερυγίων, το σχέδιο σωλήνων, τις θυρίδες, τους βραχίονες, τις σφραγίδες, τις επικαλύψεις, την καθαριότητα, τη δοκιμή πίεσης/διαρροής, τα προστατευτικά βύσματα και τη συσκευασία. Ένα αντικατεστημένο πακέτο πτερυγίων μπορεί να περάσει από επιθεώρηση διαστάσεων ενώ δημιουργεί διαφορετική πτώση πίεσης στην πλευρά του αέρα.

Όπου είναι εφικτό, πραγματοποιήστε σύγκριση ελεγχόμενης ροής αέρα ή πτώσης πίεσης στο εγκεκριμένο δείγμα και παρτίδα παραγωγής. Χρησιμοποιήστε το ίδιο εξάρτημα, την κατάσταση του ανεμιστήρα, τις θέσεις βρύσης, τη μέθοδο διόρθωσης της πυκνότητας αέρα εάν απαιτείται και τις μονάδες. Προστατέψτε τους πυρήνες από συμπιεσμένα πτερύγια κατά τη μεταφορά. Η ζημιά στη συσκευασία μπορεί να δημιουργήσει τον περιορισμό πριν από την εγκατάσταση.

FAQ

Μπορεί ένα μανόμετρο να αναγνωρίσει ποιος πυρήνας ψύξης είναι μπλοκαρισμένος;

Ναι, όταν ισχύουν οι τμηματικές βρύσες και οι συνθήκες δοκιμής

Μετρήστε πριν και μετά από κάθε προσβάσιμο τμήμα. Μια δυσανάλογη πτώση εντοπίζει την αντίσταση, αλλά εξακολουθεί να απαιτείται επιθεώρηση για τον προσδιορισμό των συντριμμιών, της ζημιάς των πτερυγίων, του παγώματος ή της λανθασμένης κατασκευής.

Μια υψηλή συνολική πτώση πίεσης στοίβας προκαλείται πάντα από βρωμιά;

Οχι

Η λανθασμένη πυκνότητα πτερυγίων, τα κατεστραμμένα πτερύγια, οι σφιγμένοι αγωγοί, οι σίτες, οι προφυλακτήρες, το νερό, το γλάσο, τα στενά κενά και οι λανθασμένοι πυρήνες αντικατάστασης μπορούν επίσης να αυξήσουν την αντίσταση.

Γιατί η πτώση πίεσης είναι χαμηλή παρόλο που το μηχάνημα υπερθερμαίνεται;

Ο ανεμιστήρας μπορεί να μην κινεί αρκετό αέρα

Ελέγξτε τις πραγματικές σ.α.λ., την κατεύθυνση, το βήμα, τη στεγανοποίηση του καλύμματος, τη ροή αέρα παράκαμψης, την έξοδο του κινητήρα και την τοποθέτηση του ανιχνευτή. Στη συνέχεια, διερευνήστε τα σφάλματα στην πλευρά του υγρού.

Μπορούν να συγκριθούν οι μετρήσεις μεταξύ δύο διαφορετικών μηχανών;

Μόνο όταν οι διαμορφώσεις και οι συνθήκες ταιριάζουν πραγματικά

Η στοίβα πυρήνα, η ταχύτητα του ανεμιστήρα, τα πάνελ, η πυκνότητα περιβάλλοντος, οι θέσεις ανιχνευτών και οι μονάδες πρέπει να είναι ισοδύναμες. Προτιμάται η προδιαγραφή OEM.

Ποιες πληροφορίες χρειάζονται για αντικατάσταση εξαρτήματος στοίβας ψύξης;

Στείλτε στοιχεία τοποθέτησης και ροής αέρα

Παρέχετε αριθμούς OE, σειριακό εύρος μηχανής, σειρά στοίβας, διαστάσεις πυρήνα και θύρας, τοποθέτηση, σφραγίδες, δεδομένα ανεμιστήρα, μετρημένη πτώση τομής, θερμοκρασίες, φωτογραφίες, ποσότητα και απαιτήσεις επικύρωσης δειγμάτων.
