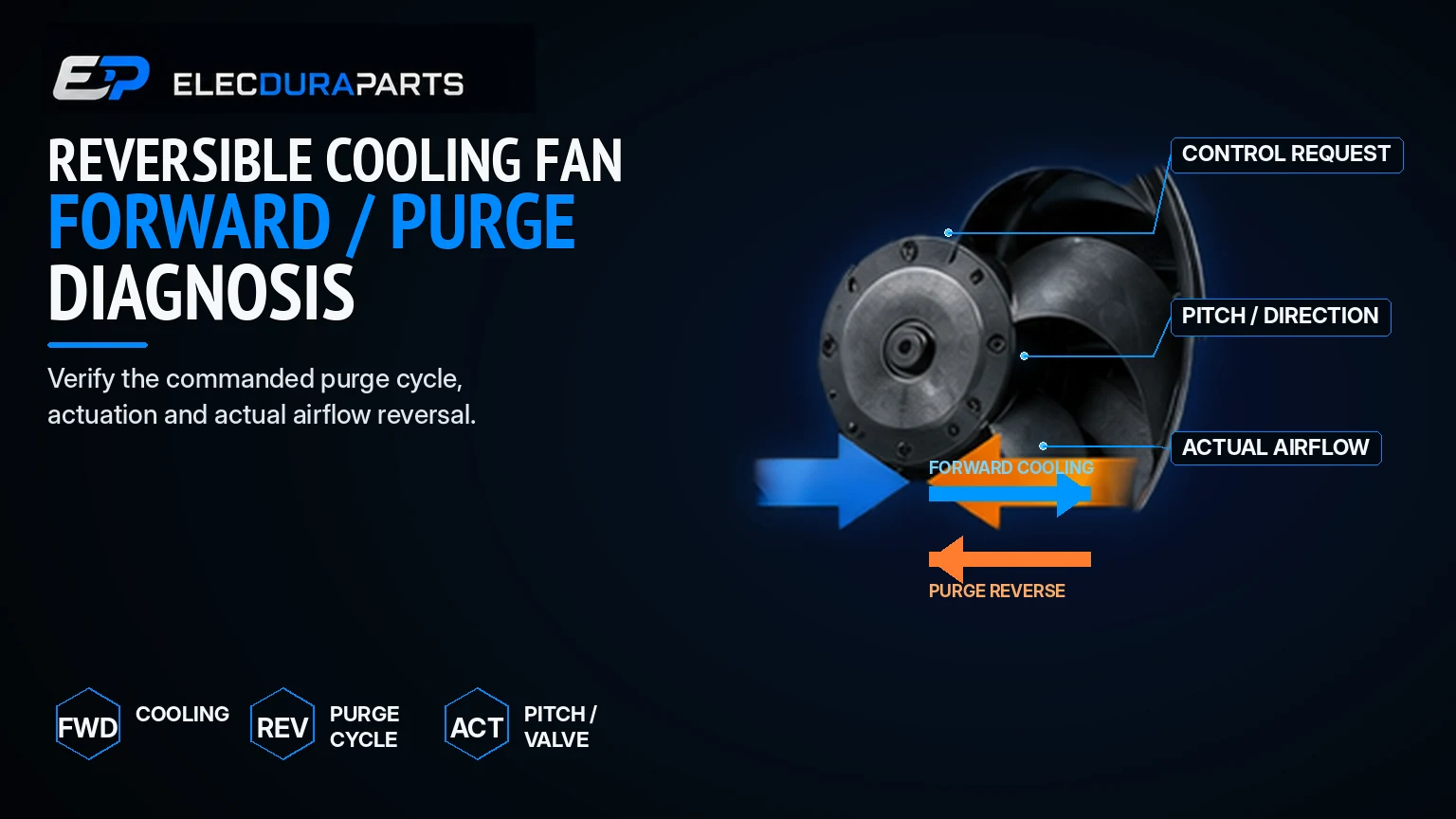

Διάγνωση αναστρέψιμου ανεμιστήρα ψύξης σε κατασκευαστικό εξοπλισμό

Ένας ανεμιστήρας κατασκευής εξοπλισμού που αλλάζει κατεύθυνση δεν καλωδιώνεται αυτόματα προς τα πίσω ή δεν τοποθετείται σωστά. Εκσκαφείς, τροχοφόροι φορτωτές, τηλεχειριστές, θεριζοαλωνιστικές μηχανές, δασοκομικά μηχανήματα και άλλος εξοπλισμός εκτός αυτοκινητοδρόμων ενδέχεται να αντιστρέψουν σκόπιμα τη ροή αέρα για έναν σύντομο κύκλο καθαρισμού συντριμμιών. Ο ελεγκτής δίνει εντολή σε μια υδραυλική βαλβίδα, μια πλήμνη μεταβλητού βήματος ή έναν ειδικό μηχανισμό αναστροφής, έτσι ώστε ο ανεμιστήρας να απομακρύνει τη σκόνη, τα άχυρα, τα φύλλα και τα ελαφρά υπολείμματα από τη στοίβα του ψυγείου.

Επομένως, μια χρήσιμη διάγνωση αναστρέψιμου ανεμιστήρα ψύξης ξεκινά με πρόθεση ελέγχου. Ο τεχνικός πρέπει να καθορίσει τι ζήτησε ο ελεγκτής, εάν η συσκευή οπισθοπορείας άλλαξε κατάσταση, εάν ο ανεμιστήρας άλλαξε πράγματι κατεύθυνση ή βήμα και εάν η ροή αέρα μέσω της στοίβας άλλαξε όπως αναμενόταν. Η αντικατάσταση κινητήρα ή λεπίδας επειδή ο ανεμιστήρας λειτουργεί για λίγο προς τα πίσω μπορεί να καταργήσει μια κανονική λειτουργία. Η αντικατάσταση ενός ψυγείου επειδή ο εξαερισμός είναι αδύναμος μπορεί να αφήσει ανέγγιχτη μια βαλβίδα που έχει κολλήσει, χαμηλή υδραυλική πίεση, λανθασμένη λεπίδα ή μπλοκαρισμένη στοίβα.

του Elecdura Η γκάμα ανταλλακτικών εκτός δρόμου περιλαμβάνει εναλλάκτες θερμότητας και σχετικά εξαρτήματα ψύξης για απαιτητικό εξοπλισμό. Αυτός ο οδηγός διατηρεί την εργασία της σελίδας περιορισμένη: εντοπίστε μια αποτυχημένη λειτουργία αντιστροφής και συλλέξτε τα στοιχεία εφαρμογής που απαιτούνται πριν παραγγείλετε έναν ανεμιστήρα, βαλβίδα, κινητήρα, εξάρτημα ελέγχου ή ψυγείο.

Γρήγορη απάντηση: Είναι φυσιολογική η αντίστροφη περιστροφή ή σφάλμα;

Η αντίστροφη λειτουργία είναι φυσιολογική μόνο όταν το μηχάνημα έχει σχεδιαστεί για αυτό και το συμβάν ταιριάζει με τη στρατηγική ελέγχου του. Ένας κανονικός καθαρισμός ξεκινά συνήθως μετά από καθορισμένο χρόνο, θερμοκρασία, αίτημα χειριστή ή αυτόματη συνθήκη φόρτωσης συντριμμιών. διαρκεί για ένα ελεγχόμενο διάστημα. μπορεί να μειώσει την ταχύτητα πριν αλλάξει κατεύθυνση. και μετά επιστρέφει στην μπροστινή ψύξη. Απροσδόκητη αντίστροφη περιστροφή, αποτυχία αναστροφής, αποτυχία επιστροφής, χαμηλή ταχύτητα προς οποιαδήποτε κατεύθυνση, μη φυσιολογική πίεση ή καμία βελτίωση στην καθαριότητα της στοίβας απαιτεί διάγνωση.

Πρώτα Προσδιορίστε την Αντιστρεπτική Αρχιτεκτονική

Η διαγνωστική σειρά αλλάζει ανάλογα με τον μηχανισμό. Μην συνάγετε την αρχιτεκτονική μόνο από έναν ορατό ανεμιστήρα. Λάβετε το υδραυλικό σχηματικό, το ηλεκτρικό διάγραμμα, την περιγραφή του χειριστή, τις πληροφορίες σέρβις και την αναγνώριση εξαρτημάτων πριν συνδέσετε όργανα ή παραγγείλετε εξαρτήματα.

Αντιστροφή κατεύθυνσης υδραυλικού κινητήρα

Μια κατευθυντική βαλβίδα αλλάζει τη διαδρομή ροής μέσω ενός αμφίδρομου υδραυλικού κινητήρα ανεμιστήρα. Ο κινητήρας περιστρέφεται προς την αντίθετη κατεύθυνση και η λεπίδα πρέπει να είναι σχεδιασμένη ώστε να κινεί χρήσιμη αντίστροφη ροή αέρα. Το κύκλωμα μπορεί να περιλαμβάνει μια αναλογική βαλβίδα, καρούλι που λειτουργεί από τον πιλότο, ελέγχους κατά της σπηλαίωσης, ανακούφιση διασταυρούμενης θυρίδας, αποστράγγιση θήκης, ανάδραση ταχύτητας και περίοδο ελεγχόμενης επιβράδυνσης πριν από την αναστροφή.

Η αντιστροφή ροής είναι κάτι περισσότερο από την εναλλαγή δύο σωλήνων

Ο κινητήρας μπορεί να έχει καθορισμένες απαιτήσεις εισόδου, εξόδου, αποστράγγισης θήκης, έκπλυσης και κατά της σπηλαίωσης. Η αυθαίρετη ανταλλαγή θυρών μπορεί να ασκήσει πίεση στο περίβλημα, να αποτρέψει τη λίπανση, την προστασία παράκαμψης ή να οδηγήσει τον κινητήρα σε μη εγκεκριμένη κατεύθυνση. Αντιστοιχίστε τα δεδομένα σχηματισμού και στοιχείων.

Σύστημα μεταβλητού βήματος ή αναστρέψιμης λεπίδας

Η πλήμνη αλλάζει το βήμα της λεπίδας ενώ η περιστροφή του κινητήρα μπορεί να παραμείνει σταθερή. Πνευματικοί, υδραυλικοί, φυγοκεντρικοί, θερμικοί ή ηλεκτρικά ενεργοποιούμενοι μηχανισμοί μπορούν να περιστρέψουν τα πτερύγια μέσω του ουδέτερου σε γωνία αντίστροφης ροής αέρα. Ένας ανεμιστήρας μπορεί να φαίνεται ότι συνεχίζει να περιστρέφεται κανονικά ενώ η ροή αέρα αντιστρέφεται. Η διάγνωση πρέπει να αξιολογεί την εντολή διανομέα, την κίνηση του βήματος, τον συγχρονισμό της λεπίδας, τα τερματικά τερματικά, τη μόλυνση και τα ελατήρια επιστροφής.

Ηλεκτρονικά μεταγωγή κινητήρα

Ορισμένα συστήματα ηλεκτρικών ανεμιστήρων μπορούν να αντιστρέψουν μέσω ηλεκτρονικού ελέγχου κινητήρα. Η απόδειξή τους απαιτεί τροφοδοσία, γείωση, αφύπνιση, επικοινωνία ή εντολή PWM, εσωτερική κατάσταση προγράμματος οδήγησης και πραγματική περιστροφή. Ο Η διάγνωση ελέγχου ανεμιστήρα PWM και LIN καλύπτει στοιχεία ηλεκτρονικών εντολών, αλλά οι υποθέσεις επιβατικού οχήματος δεν πρέπει να μεταφέρονται σε υδραυλικό μηχάνημα.

Συμπλέκτης ανεμιστήρα ή μηχανική συσκευή οπισθοπορείας

Ο εξειδικευμένος εξοπλισμός μπορεί να χρησιμοποιεί συμπλέκτη, κιβώτιο ταχυτήτων, διάταξη ιμάντα ή ιδιόκτητη κίνηση οπισθοπορείας. Επιβεβαιώστε πώς διακόπτεται η ροπή πριν αλλάξει η κατεύθυνση. Μια κανονική καθυστέρηση μπορεί να είναι μια ακολουθία προστασίας παρά μια αργή απόκριση.

Κατανοήστε την Ακολουθία Κανονικής Εκκαθάρισης

Ένας κύκλος καθαρισμού έχει σχεδιαστεί για να απομακρύνει τα υπολείμματα από την πλευρά του αέρα και όχι για να διορθώσει το εσωτερικό μπλοκάρισμα του σωλήνα ή τα κατεστραμμένα πτερύγια. Το μηχάνημα μπορεί να εμποδίσει την αναστροφή σε υπερβολικές στροφές κινητήρα, πολύ υψηλή θερμοκρασία ψυκτικού υγρού, ενεργή αναγέννηση, ορισμένα υδραυλικά φορτία, ανοιχτά προστατευτικά ή άλλες μη ασφαλείς καταστάσεις. Ορισμένοι ελεγκτές μειώνουν πρώτα την εντολή ανεμιστήρα σχεδόν στο μηδέν, περιμένουν να πέσει η ταχύτητα περιστροφής, αλλάζουν το βήμα της βαλβίδας ή του πτερυγίου, επιταχύνουν προς τα πίσω, κρατούν για μια βαθμονομημένη περίοδο, επιβραδύνουν ξανά και επιστρέφουν στην μπροστινή ψύξη.

Επειδή ο έλεγχος καθαρισμού είναι μόνο ένα στρώμα από το ευρύτερο σύστημα ψύξης εκτός δρόμου , μια κανονική αναστροφή δεν αποδεικνύει ότι η ροή ψυκτικού υγρού, η κατάσταση του εναλλάκτη θερμότητας, η στεγανοποίηση ή το φορτίο του κινητήρα είναι σωστή.

Κοινοί ερεθισμοί

• Χρόνος λειτουργίας που έχει παρέλθει ή προγραμματιζόμενο διάστημα

• Αίτημα διακόπτη εκκένωσης χειριστή

• Μετρημένος ή συναγόμενος περιορισμός ψύξης

• Υψηλή θερμοκρασία σε συνδυασμό με αναμενόμενη φόρτωση σκουπιδιών

• Τρόπος λειτουργίας μηχανήματος, στερέωση ή κατάσταση συγκομιδής

• Αυτόματος έλεγχος κλειδιού ή δοκιμή ενεργοποιητή εργαλείου σέρβις

Κοινές μανδαλώσεις

• Οι στροφές κινητήρα κάτω από ένα καθορισμένο όριο

• Ταξίδι ή υδραυλικές λειτουργίες σε ασφαλή κατάσταση

• Η ταχύτητα του ανεμιστήρα μειώθηκε πριν την κίνηση του καρουλιού

• Υπερισχύει η προστασία του ψυκτικού, του αέρα εισαγωγής, του υδραυλικού λαδιού ή του ψυκτικού

• Κατάσταση φρουρού, πόρτας, φρένου ή παρουσίας χειριστή

• Δεν υπάρχει ενεργό σφάλμα που απενεργοποιεί τον αυτόματο καθαρισμό

Μην παρακάμπτετε τις ασφάλειες για να εξαναγκάσετε ένα αποτέλεσμα

Μια ασφάλιση μπορεί να αποτρέψει τη ζημιά της λεπίδας, τον κραδασμό του σωλήνα, τη σπηλαίωση ή την επικίνδυνη εκκένωση υπολειμμάτων. Χρησιμοποιήστε την εγκεκριμένη από τον κατασκευαστή δοκιμή ενεργοποιητή ή λειτουργία σέρβις. Εάν απορριφθεί ένα αίτημα εκκαθάρισης, προσδιορίστε την κατάσταση φραγής αντί να εφαρμόσετε ρεύμα απευθείας σε μια βαλβίδα.

Αποδεικτικά στοιχεία για λήψη πριν από τη δοκιμή

Καταγράψτε τη μάρκα της μηχανής, το μοντέλο, τη σειρά σειράς, τον κινητήρα, το πακέτο ψύξης, το εξάρτημα, τις συνθήκες περιβάλλοντος, τον χρόνο παραπόνων, τις ρυθμίσεις ελέγχου και τις πρόσφατες επισκευές. Φωτογραφίστε τον ανεμιστήρα, την πλήμνη, τον κινητήρα, το κάλυμμα, τη βαλβίδα, τη διαδρομή του εύκαμπτου σωλήνα, τους συνδέσμους και τη στοίβα ψύξης. Καταγράψτε κάθε αριθμό OE και ετικέτα βαλβίδας/μοτέρ πριν η βρωμιά ή ο καθαρισμός αφαιρέσουν τα στοιχεία.

Επιθεωρήστε τη στοίβα χρησιμοποιώντας το διαδικασία στοίβας ψύξης εκτός δρόμου . Τα υπολείμματα μπορεί να παγιδευτούν μεταξύ του συμπυκνωτή, του ψυγείου αέρα φόρτισης, του ψυγείου, του ψυγείου υδραυλικού λαδιού, του ψυγείου κιβωτίου ταχυτήτων και των οθονών. Ένας αναστρέψιμος ανεμιστήρας μπορεί να μετακινήσει υπολείμματα χαλαρής επιφάνειας, αλλά μπορεί να μην καθαρίσει λιπαρό υλικό, συσκευασμένους σπόρους, λυγισμένα πτερύγια, λάσπη ή φραγμένο κενό μεταξύ των πυρήνων.

Βήμα-βήμα Αναστρέψιμη Διάγνωση Ανεμιστήρων

1. Επιβεβαιώστε το παράπονο στην μπροστινή ψύξη

Πριν δώσετε εντολή καθαρισμού, επαληθεύστε την κανονική κατεύθυνση ψύξης, την ταχύτητα του ανεμιστήρα, την κατάσταση των λεπίδων, τη στεγανοποίηση του καλύμματος, την καθαριότητα του πυρήνα και τις σχετικές θερμοκρασίες. Σημειώστε την κανονική διαδρομή ροής αέρα με μια ασφαλή κορδέλα, ανεμόμετρο πτερυγίων ή άλλη εγκεκριμένη μέθοδο εκτός του επιπέδου ανεμιστήρα. Μην τοποθετείτε χέρια, χαρτί ή χαλαρά αντικείμενα κοντά στον περιστρεφόμενο ανεμιστήρα.

2. Παρατηρήστε το συμβάν πλήρους εκκαθάρισης

Καταγράψτε την κατεύθυνση του ανεμιστήρα στόχου, την ταχύτητα στόχου, την πραγματική ταχύτητα, το ρεύμα ή τον κύκλο λειτουργίας της βαλβίδας, την είσοδο διακόπτη, τις θερμοκρασίες, τις στροφές κινητήρα, το υδραυλικό φορτίο και την κατάσταση σφάλματος σε ένα χρονοδιάγραμμα. Σημειώστε εάν ο ανεμιστήρας επιβραδύνει, αλλάζει κατάσταση, φτάνει στην ταχύτητα όπισθεν, διατηρείται και επιστρέφει. Ένα σύντομο βίντεο μπορεί να διατηρήσει τον ήχο και το χρόνο, αλλά οι μετρήσεις παραμένουν απαραίτητες.

3. Διαχωρίστε μια απορριφθείσα εντολή από έναν αποτυχημένο ενεργοποιητή

Εάν το μηχάνημα δεν κάνει όπισθεν, προσδιορίστε πρώτα εάν ο ελεγκτής αποδέχτηκε το αίτημα. Ένας διακόπτης μπορεί να ανάψει τοπικά ενώ το σήμα του δεν φτάνει ποτέ στον ελεγκτή. Ένας αυτόματος χρονοδιακόπτης μπορεί να μηδενιστεί μετά από ανακύκλωση κλειδιού ή αλλαγές λογισμικού. Μια παράκαμψη θερμοκρασίας μπορεί να δώσει προτεραιότητα στη μέγιστη ψύξη προς τα εμπρός. Ελέγξτε τις τιμές δεδομένων και τις πληροφορίες σέρβις πριν ελέγξετε τη βαλβίδα.

4. Δοκιμάστε την ηλεκτρική εντολή υπό φορτίο

Για βαλβίδα αντιστροφής που λειτουργεί με ηλεκτρομαγνητική βαλβίδα, μετρήστε την τάση στη βαλβίδα, την πτώση τάσης στην ισχύ και τη γείωση, το ρεύμα, την αντίσταση πηνίου μόνο όταν είναι απομονωμένα όπως καθορίζεται και το ρεύμα/δύναμη PWM εάν διαμορφώνεται. Ένας μη φορτωμένος σύνδεσμος μπορεί να δείξει την τάση της μπαταρίας μέσω διάβρωσης, αλλά να αποτύχει όταν το πηνίο αντλεί ρεύμα. Συγκρίνετε την κατάσταση εντολής με το πραγματικό ρεύμα πηνίου.

Η ενεργοποίηση του πηνίου δεν αποδεικνύει την κίνηση του καρουλιού

Ένα μαγνητισμένο πηνίο μπορεί να κάνει κλικ ενώ το καρούλι παραμένει κολλημένο από μόλυνση, βερνίκι, ζημιά, χαμηλή πίεση πιλότου ή μηχανικό δέσιμο. Η υδραυλική απόκριση πρέπει να επιβεβαιώνει την κίνηση της βαλβίδας.

5. Μετρήστε την υδραυλική απόκριση

Συνδέστε ονομαστικούς μορφοτροπείς στα εγκεκριμένα από τον κατασκευαστή σημεία τροφοδοσίας, θύρες κινητήρα, πιλότου, επιστροφής και αποστράγγισης θήκης. Καταγράψτε την πίεση πριν, κατά τη διάρκεια και μετά την αναστροφή σε ελεγχόμενη θερμοκρασία λαδιού. Μια υγιής αλλαγή κατεύθυνσης θα πρέπει να δημιουργήσει την αναμενόμενη μετάβαση πίεσης θύρας χωρίς υπερβολικό σοκ, παρατεταμένη ουδέτερη διαρροή, υψηλή πίεση επιστροφής ή μη φυσιολογική πίεση θήκης.

Εάν ο ανεμιστήρας είναι αργός και προς τις δύο κατευθύνσεις, χρησιμοποιήστε τις αρχές στο Οδηγός πίεσης θήκης υδραυλικού ανεμιστήρα-αποστράγγισης για τον διαχωρισμό της ανεπαρκούς ροής, της διαρροής κινητήρα, του περιορισμού αποστράγγισης και του μηχανικού φορτίου. Εάν μόνο η όπισθεν είναι αδύναμη, εστιάστε στη διαδρομή της μπομπίνας, στις βαλβίδες ελέγχου αντίστροφης ροής, στους περιορισμούς θυρών, στην απόδοση της λεπίδας στην όπισθεν και στη βαθμονόμηση ελέγχου.

6. Ελέγξτε το καρούλι της βαλβίδας και τα στοιχεία μόλυνσης

Επιθεωρήστε την κατάσταση λαδιού, τον περιορισμό του φίλτρου, την καθαρότητα των συνδετήρων, τις διόδους πιλότου, τις χειροκίνητες παρακάμψεις και τη στερέωση της βαλβίδας. Μην αποσυναρμολογείτε μια βαθμονομημένη βαλβίδα χωρίς εξουσιοδότηση. Το μέταλλο, το καουτσούκ, τα θραύσματα σφράγισης ή το βερνίκι μπορούν να δημιουργήσουν διακοπτόμενη κίνηση. Εάν επιβεβαιωθεί μόλυνση, η βασική αιτία του κυκλώματος και το σχέδιο καθαριότητας έχουν σημασία όσο και η αντικατάσταση της βαλβίδας.

7. Επαληθεύστε την πραγματική περιστροφή ή τον τόνο

Χρησιμοποιήστε στροφόμετρο, εγκεκριμένο αισθητήρα ταχύτητας, επισημασμένη ανάλυση βίντεο ή δεδομένα σέρβις για να επαληθεύσετε την κατεύθυνση και τις στροφές ανά λεπτό. Για συστήματα μεταβλητού βήματος, επιθεωρήστε κάθε γωνία λεπίδας στις καθορισμένες σταθερές θέσεις. Μια λεπίδα που δεν ακολουθεί την πλήμνη μπορεί να δημιουργήσει κραδασμούς, κακή αντίστροφη ροή αέρα και σοβαρή ανισορροπία ακόμα και όταν ο ενεργοποιητής φτάσει στο σταμάτημά του.

8. Επαληθεύστε την αντίστροφη ροή αέρα στη στοίβα

Η αλλαγή κατεύθυνσης δεν είναι αρκετή. η ροή του αέρα πρέπει να φτάσει στην επιφάνεια φορτωμένη με συντρίμμια και να μεταφέρει το υλικό μακριά. Μετρήστε την πίεση ή την ταχύτητα του αέρα σε επαναλαμβανόμενες θέσεις. Επιθεωρήστε κενά, τσιμούχες, σίτες, πόρτες και διαδρομές ανακυκλοφορίας. Ένας ανεμιστήρας που λειτουργεί χωρίς αποτελεσματικό κάλυμμα μπορεί να μετακινεί τον αέρα γύρω από τον πυρήνα αντί να περνά μέσα από αυτόν.

9. Επιβεβαιώστε την επιστροφή στην μπροστινή ψύξη

Μετά τον καθαρισμό, βεβαιωθείτε ότι η εντολή βαλβίδας, η πίεση θύρας, η κατεύθυνση, η ταχύτητα του ανεμιστήρα και η απόκριση θερμοκρασίας επανέρχονται στην κανονική κατάσταση ψύξης. Μια βαλβίδα που επιστρέφει αργά μπορεί να αφήσει τον ανεμιστήρα σε ουδέτερη ή μερική όπισθεν για αρκετό χρόνο ώστε να προκαλέσει υπερθέρμανση. Επαναλάβετε αρκετούς κύκλους σε εγκεκριμένες συνθήκες, επειδή το ζεστό λάδι ή η μόλυνση μπορεί να εκθέσει ένα διακοπτόμενο σφάλμα καρουλιού.

10. Επαναλάβετε τη δοκιμή σύμφωνα με τον αρχικό κύκλο λειτουργίας

Λειτουργήστε το μηχάνημα στο περιβάλλον που δημιούργησε το παράπονο. Μια επιτυχημένη σταθερή εκκαθάριση δεν αποδεικνύει απόδοση κατά τη συγκομιδή, την κατεδάφιση, τη δασοκομία ή το υψηλό υδραυλικό φορτίο. Παρακολουθήστε πόσο γρήγορα συσσωρεύονται ξανά τα συντρίμμια και εάν οι οθόνες, η απόσταση μεταξύ των πυρήνων, η ζημιά στα πτερύγια, η διαρροή λαδιού ή η πρακτική λειτουργίας προκαλούν μη φυσιολογική φόρτωση.

Πίνακας ερμηνείας υδραυλικού και ελέγχου

Συχνές λανθασμένες διαγνώσεις

Αποκαλώντας κάθε οπισθοδρομικό ανεμιστήρα ως σφάλμα εγκατάστασης

Η σκόπιμη αντίστροφη περιστροφή είναι μια λειτουργία καθαρισμού. Αντίθετα, ένας ανεμιστήρας αυτοκινήτου που περιστρέφεται προς τα πίσω μετά την επισκευή μπορεί να έχει λανθασμένη πολικότητα, λεπίδα ή εγκατάσταση. Το ξεχωριστό Ο οδηγός ανεμιστήρα του ψυγείου προς τα πίσω αντιμετωπίζει την τυχαία αντίστροφη περιστροφή. δεν πρέπει να χρησιμοποιείται για την απενεργοποίηση ενός τεκμηριωμένου συστήματος εκκαθάρισης.

Αντικατάσταση του ανεμιστήρα όταν η βαλβίδα κατεύθυνσης είναι κολλημένη

Ένας υγιής κινητήρας δεν μπορεί να αντιστραφεί εάν το καρούλι δεν ανακατευθύνει τη ροή. Επιβεβαιώστε την εντολή, το ρεύμα πηνίου, τις συνθήκες πιλότου και τη μετάβαση της πίεσης θύρας πριν καταδικάσετε τον κινητήρα ή τη λεπίδα.

Υποθέτοντας μια επιτυχημένη αναστροφή σημαίνει ότι η στοίβα είναι καθαρή

Η αντίστροφη ροή αέρα μπορεί να αφαιρέσει χαλαρά ξηρά υπολείμματα αλλά όχι ελαιώδη σκόνη, λάσπη, θρυμματισμένα πτερύγια, εσωτερικές εναποθέσεις ή υλικό που συσσωρεύεται μεταξύ των πυρήνων. Η φυσική επιθεώρηση και τα στοιχεία πτώσης πίεσης παραμένουν απαραίτητα.

Αγνοώντας τον σχεδιασμό της λεπίδας

Μια συμβατική σταθερή λεπίδα μπορεί να έχει χαμηλή αεροδυναμική απόδοση αντίστροφα. Ένα υποκατάστατο που ταιριάζει στον διανομέα μπορεί να μειώσει την απόδοση καθαρισμού ή την εμπρόσθια ψύξη. Ταιριάξτε το προφίλ λεπίδας, τη διάμετρο, το βήμα, την περιστροφή, τη μετατόπιση πλήμνης, τους συνδετήρες και την ονομαστική ταχύτητα.

Κρίνοντας την υδραυλική λειτουργία από τον ήχο

Μια αλλαγή στον θόρυβο μπορεί να υποδεικνύει κίνηση του καρουλιού, επιτάχυνση ανεμιστήρα, σπηλαίωση ή επαφή, αλλά δεν μπορεί να προσδιορίσει ποιο συμβάν συνέβη. Συνδυάστε τον ήχο με εντολή, ρεύμα, πίεση, κατεύθυνση και σ.α.λ.

Πότε να επισκευάσετε, να καθαρίσετε ή να αντικαταστήσετε

Επισκευάστε καλωδιώσεις, συνδέσμους, διακόπτες, εύκαμπτους σωλήνες, στεγανοποιήσεις, οθόνες, κενά καλύμματος ή ρυθμίσεις όταν αποδειχθεί η αστοχία τους και υπάρχει εγκεκριμένη διαδικασία. Καθαρίστε τα εξωτερικά υπολείμματα χρησιμοποιώντας μια μέθοδο ασφαλή για υλικά πτερυγίων και επικαλύψεις πυρήνων. Ο Ο οδηγός καθαρισμού έναντι αντικατάστασης ψυγείου υδραυλικού λαδιού σας βοηθά να αποφασίσετε πότε η μόλυνση ή η ζημιά έχουν υπερβεί το εύλογο εύρος καθαρισμού.

Εάν η ροή αέρα προς τα εμπρός είναι σωστή αλλά η θερμοκρασία του ψυκτικού παραμένει μη φυσιολογική, μετακινηθείτε στο σύστημα ψύξης κινητήρα αντί να συνεχίσει να κυκλώνει τη βαλβίδα οπισθοπορείας.

Αντικαταστήστε ή ανακατασκευάστε επαγγελματικά μια βαλβίδα κατεύθυνσης όταν οι ηλεκτρικές εντολές και οι εντολές πιλότου είναι σωστές, αλλά η κίνηση του καρουλιού ή η εσωτερική στεγανοποίηση αποτυγχάνει στις καθορισμένες δοκιμές. Αντικαταστήστε έναν υδραυλικό κινητήρα όταν οι εγκεκριμένοι έλεγχοι πίεσης, ροής, αποστράγγισης θήκης, ταχύτητας και μηχανικού ελέγχου αποδεικνύουν απώλεια απόδοσης ή ζημιά. Αντικαταστήστε μια πλήμνη μεταβλητού βήματος όταν ο συγχρονισμός της λεπίδας, η διαδρομή του ενεργοποιητή, τα ρουλεμάν ή οι μηχανισμοί ασφάλισης δεν μπορούν να αποκατασταθούν με ασφάλεια. Ένας κατεστραμμένος εναλλάκτης θερμότητας πρέπει να αντιστοιχίζεται ανεξάρτητα χρησιμοποιώντας το διαδικασία αντιστοίχισης ψύκτη υδραυλικού λαδιού ή τα ισχύοντα δεδομένα ψυγείου/CAC.

Αντικατάσταση αντιστοίχισης για αναστρέψιμα συστήματα

Δεδομένα ανεμιστήρα και διανομέα

• Διάμετρος ανεμιστήρα, αριθμός λεπίδων, προφίλ λεπίδας, εύρος βήματος, περιστροφή και ονομαστική ταχύτητα

• Πιλότος πλήμνης, άξονας, κύκλος μπουλονιού, μετατόπιση, συνδετήρες και διάκενο από τον ανεμιστήρα στον πυρήνα

• Σταθερή λεπίδα, αναστρέψιμο βήμα ή αρχιτεκτονική αντιστροφής κατεύθυνσης κινητήρα

• Εμπρός και όπισθεν σ.α.λ. και ροή αέρα

• Προφυλακτήρας, κάλυμμα, πλαίσιο τοποθέτησης, μονωτήρες και πάνελ στεγανοποίησης

Στοιχεία υδραυλικού κινητήρα και βαλβίδων

• Μοντέλο μηχανής, σειρά σειράς, κινητήρας, προσάρτημα, αγορά και κωδικός συσκευασίας ψύξης

• Αριθμοί ΟΕ κινητήρα και βαλβίδας οπισθοπορείας και φωτογραφίες ετικετών

• Μετατόπιση κινητήρα, εγκεκριμένη περιστροφή, Λειτουργίες θύρας τροφοδοσίας/επιστροφής/θήκης-αποστράγγισης

• Σπείρωμα/φλάντζα θύρας, προσανατολισμός, ονομαστική πίεση/ροή, άξονας και γεωμετρία τοποθέτησης

• Λειτουργία καρουλιού βαλβίδας, τάση/ρεύμα πηνίου, βύσμα, απαίτηση πιλότου και προεπιλεγμένη κατάσταση

• Μετρήθηκε θερμή πίεση, ροή, αποστράγγιση θήκης, εντολή, ρεύμα, κατεύθυνση και ταχύτητα

Η προεπιλεγμένη θέση είναι ένα κρίσιμο σημείο αντιστοίχισης για την ασφάλεια

Μια βαλβίδα αντικατάστασης που εφαρμόζει φυσικά αλλά έχει προεπιλεγμένη κατάσταση σε λάθος κατάσταση μπορεί να αφήσει το μηχάνημα χωρίς ψύξη προς τα εμπρός όταν διακοπεί η ισχύς. Επιβεβαιώστε εάν η απενεργοποιημένη ροή παράγει συμπεριφορά προς τα εμπρός, προς τα πίσω, παράκαμψης ή αποκλεισμού και εάν η λογική ελέγχου αναμένει αυτήν την κατάσταση.

Λίστα ελέγχου παραγγελιών χονδρικής και ποιοτικού ελέγχου

Για ένα πρόγραμμα στόλου, διανομέα ή ανταλλακτικών εξοπλισμού, εγκρίνετε ένα δείγμα για ένα τεκμηριωμένο μηχάνημα προτού αποδεσμεύσετε μια μαζική παραγγελία. Αξιολογήστε το Elecdura's χονδρική σειρά ψύκτη υδραυλικού λαδιού, ανεμιστήρες ψύξης καλοριφέρ και Ολοκληρώστε τις συναρμολογήσεις ανεμιστήρων μόνο αφού είναι γνωστή η απαιτούμενη αρχιτεκτονική.

Όπου το μηχάνημα χρησιμοποιεί αυτόνομο πακέτο ψυγείου, συγκρίνετε το εγκεκριμένο δείγμα με το σχετικό υδραυλικό ψυγείο λαδιού με διαμόρφωση ανεμιστήρα . Για χωριστή προμήθεια ανεμιστήρα, χρησιμοποιήστε το χονδρική σειρά ανεμιστήρων ψύξης μόνο αφού ολοκληρωθούν τα στοιχεία της λεπίδας και της αναστροφής.

Η εισερχόμενη επιθεώρηση θα πρέπει να επαληθεύει τη διασταύρωση OE, τα υλικά, τη γεωμετρία των λεπίδων, την ισορροπία, τις σημάνσεις κατεύθυνσης, τη διαδρομή πλήμνης, τη μετατόπιση κινητήρα, τις διαστάσεις άξονα/πιλότου, ταυτότητα θύρας, προεπιλεγμένη κατάσταση βαλβίδας, πηνίο και σύνδεσμος, καθαριότητα, προστατευτικά βύσματα, αντιδιαβρωτική προστασία, συσκευασία και ιχνηλασιμότητα. Η λειτουργική επικύρωση θα πρέπει να αναπαράγει τόσο την εμπρόσθια ψύξη όσο και την αντίστροφη εκκένωση υπό ελεγχόμενη πίεση, ροή, θερμοκρασία λαδιού, εντολή και ταχύτητα. Μην εγκρίνετε μια παρτίδα επειδή ο ανεμιστήρας κάνει όπισθεν σε πάγκο χωρίς αεροδυναμικό φορτίο.

FAQ

Πόσο συχνά πρέπει να καθαρίζει ένας αναστρέψιμος ανεμιστήρας ψύξης;

Χρησιμοποιήστε τη στρατηγική μηχανής

Το διάστημα ποικίλλει ανάλογα με το μηχάνημα, το λογισμικό, τις ρυθμίσεις, την προσάρτηση, το περιβάλλον, τις θερμοκρασίες και τη λειτουργία χειριστή. Επιβεβαιώστε τις πληροφορίες υπηρεσίας αντί να εφαρμόσετε μια καθολική ώρα.

Γιατί ο ανεμιστήρας επιβραδύνει πριν κάνει όπισθεν;

Μπορεί να είναι ένα ελεγχόμενο βήμα προστασίας

Η μείωση της περιστροφικής ενέργειας περιορίζει το υδραυλικό σοκ, την καταπόνηση της λεπίδας, τη σπηλαίωση και το φορτίο στον μηχανισμό αναστροφής. Βεβαιωθείτε ότι η καθυστέρηση ταιριάζει με την καθορισμένη ακολουθία.

Μπορεί μια κολλημένη βαλβίδα αναστροφής να προκαλέσει υπερθέρμανση;

Ναί

Εάν η βαλβίδα παραμένει σε όπισθεν, ουδέτερη ή περιορισμένη ενδιάμεση θέση, η ροή αέρα προς τα εμπρός μπορεί να είναι ανεπαρκής. Επιβεβαιώστε την απόκριση εντολής και πίεσης θύρας.

Γιατί ο ανεμιστήρας κάνει όπισθεν αλλά αποτυγχάνει να καθαρίσει τη στοίβα;

Η κατεύθυνση από μόνη της δεν εγγυάται χρήσιμη ροή αέρα

Ελέγξτε τις αντίστροφες στροφές ανά λεπτό, τη σχεδίαση ή το βήμα της λεπίδας, τη στεγανοποίηση του καλύμματος, τη θέση της οθόνης, τα συσκευασμένα υπολείμματα, τη μόλυνση από λάδι, τη φθορά των πτερυγίων και τα κενά μεταξύ των πυρήνων.

Τι πρέπει να αποσταλεί για αναστρέψιμο ανεμιστήρα ή προσφορά βαλβίδας;

Αποστολή αρχιτεκτονικής και δήλωσης στοιχείων

Παρέχετε δεδομένα OE μηχανών και εξαρτημάτων, υδραυλικό σχηματικό, ετικέτες κινητήρα/βαλβίδας, μετρήσεις λεπίδας και πλήμνης, θύρες, σύνδεσμος, προεπιλεγμένη κατάσταση, αποτελέσματα εντολής πίεσης-ταχύτητας προς τα εμπρός/πίσω, φωτογραφίες, ποσότητα και απαιτήσεις δοκιμής δείγματος.
