Primero identifique si el vehículo utiliza un motor simple de dos cables, un ventilador de varias velocidades controlado por resistencia o relé, o un ventilador inteligente con un módulo de control PWM/LIN integrado. Haga que el ventilador funcione con un comando definido, ponga a cero una pinza amperimétrica con capacidad de CC, sujete alrededor de un conductor de alimentación y registre la corriente junto con el voltaje de suministro, la velocidad ordenada, la velocidad real del ventilador y la duración de la prueba. Compare ese estado de prueba completo con el procedimiento del vehículo o con un ventilador en buen estado del mismo número de pieza.
No diagnostique un motor basándose únicamente en el amperaje. El bajo voltaje puede crear corriente y velocidad engañosas, el flujo de aire bloqueado cambia la carga del ventilador y un ventilador inteligente puede pulsar o limitar su propia salida. Un ventilador que no funciona puede tener un comando, fusible, relé, cableado, tierra, módulo de control o falla mecánica. Los compradores que hayan confirmado un fallo de montaje pueden revisar el informe de Elecdura. rango del ventilador del radiador , pero el voltaje, el conector, el tipo de control, la cubierta y la aplicación deben coincidir antes de realizar el pedido.
Una lectura de corriente útil incluye un conductor sujeto, voltaje de suministro medido, un comando de ventilador definido y la respuesta real del ventilador.
La corriente eléctrica refleja la carga vista por el motor y su electrónica. El exceso de corriente puede acompañar a un cojinete apretado, una cuchilla que roza, un cortocircuito parcial en el devanado o una falla en la etapa de control. Una corriente muy baja con poco o ningún flujo de aire puede indicar un circuito abierto, una mala conexión, una ruta de cepillo fallida, un comando débil o componentes electrónicos apagados. Aún puede producirse una corriente de apariencia normal con enfriamiento deficiente cuando una aspa está mal, la cubierta pierde aire o los intercambiadores de calor están restringidos.
El mismo ventilador no extraerá un valor fijo en todas las condiciones. El voltaje, la carga de la pala, la velocidad de rotación, la temperatura, el ciclo de trabajo PWM, la densidad del aire y la restricción son todos importantes. Es por eso que una declaración genérica en Internet como 'todos los ventiladores de 12 voltios deben consumir X amperios' no es un límite de aceptación. Utilice la especificación OEM cuando esté disponible. Si no se publica ninguno, realice una comparación controlada utilizando un conjunto idéntico en buen estado y documente la incertidumbre.
Arquitectura del ventilador |
Pistas típicas |
Activación preferida |
Principal riesgo diagnóstico |
|---|---|---|---|
Motor directo de dos hilos |
Grandes clientes potenciales positivos y de retorno; relé o interruptor externo |
Prueba de salida OEM o solicitud térmica/A/C normal |
Pasando por alto la protección del circuito o usando cables de tamaño insuficiente |
Relé/resistencia multivelocidad |
Múltiples relés, paquete de resistencias o varios cables de motor |
Controle cada velocidad definida por separado |
Comparación de corriente de baja velocidad con corriente de alta velocidad |
Doble ventilador con control serie/paralelo |
Dos motores y varios relés. |
Ejecute la secuencia OEM baja/alta |
Condenar un motor sin mapear las rutas actuales |
ventilador inteligente pwm |
Alimentación pesada/tierra más cable de comando más pequeño; módulo integral |
Comando bidireccional de la herramienta de escaneo |
Aplicar voltaje de la batería a un terminal de señal |
LIN/ventilador en red |
Energía, tierra y datos; comunicación diagnóstica |
Rutina de escaneo OEM con DTC/revisión de datos |
Ejecutar en banco o intercambiar ventiladores codificados por ubicación a ciegas |
El número de pines del conector por sí solo no es una prueba de arquitectura. Obtenga el diagrama de cableado para el VIN y rastree qué conductores transportan energía, tierra, comando de velocidad, retroalimentación o datos de red. El material de servicio de GM, por ejemplo, describe aplicaciones con módulos de ventilador LIN direccionados por separado y control de velocidad variable independiente. Esa arquitectura no puede tratarse como un motor de dos hilos desnudo.
Los ventiladores de refrigeración pueden ponerse en marcha sin previo aviso cuando el sistema de control lo solicite. Mantenga los dedos, el cabello, la ropa, los cables del medidor y las herramientas alejados de la trayectoria de la cuchilla. Utilice procedimientos de elevación de vehículos y batería adecuados para el trabajo. Si el acceso requiere quitar una protección o cubierta, no opere el conjunto a menos que el procedimiento de servicio proporcione una fijación segura.
Con la alimentación desactivada de forma segura, inspeccione la cuchilla, la cubierta, los soportes y la holgura del radiador/condensador. Busque hojas agrietadas, marcas de testigos, escombros, cubiertas distorsionadas, conectores dañados, terminales sobrecalentados, corrosión y contacto del arnés con piezas móviles. Haga girar un motor desnudo en buen estado sólo cuando el procedimiento lo permita; La resistencia, el raspado o el juego axial excesivo son relevantes, pero 'girar a mano' no demuestra salud eléctrica.
Un ventilador en funcionamiento no puede compensar una capa de residuos entre el condensador y el radiador, aletas dobladas, contraventanas de rejilla bloqueadas o la falta de un sello de aire. La secuencia de diagnóstico del sistema de refrigeración de HELLA incluye la comprobación de la contaminación aguas arriba, la activación del ventilador, los componentes de control/fusibles, la plausibilidad del sensor, el funcionamiento del termostato y el flujo del radiador. Estas comprobaciones evitan que un ventilador en buen estado sea reemplazado por una causa de sobrecalentamiento en otro lugar.
Confirmar la denuncia. ¿El motor está caliente sólo al ralentí, la presión del aire acondicionado es alta en el tráfico, falla una velocidad o el ventilador está constantemente encendido? Registre la temperatura del refrigerante, la solicitud de presión del aire acondicionado, la velocidad del vehículo, las condiciones ambientales y los DTC relevantes. Un comando de seguridad causado por un sensor desconectado puede hacer que un ventilador en buen estado funcione a alta velocidad.

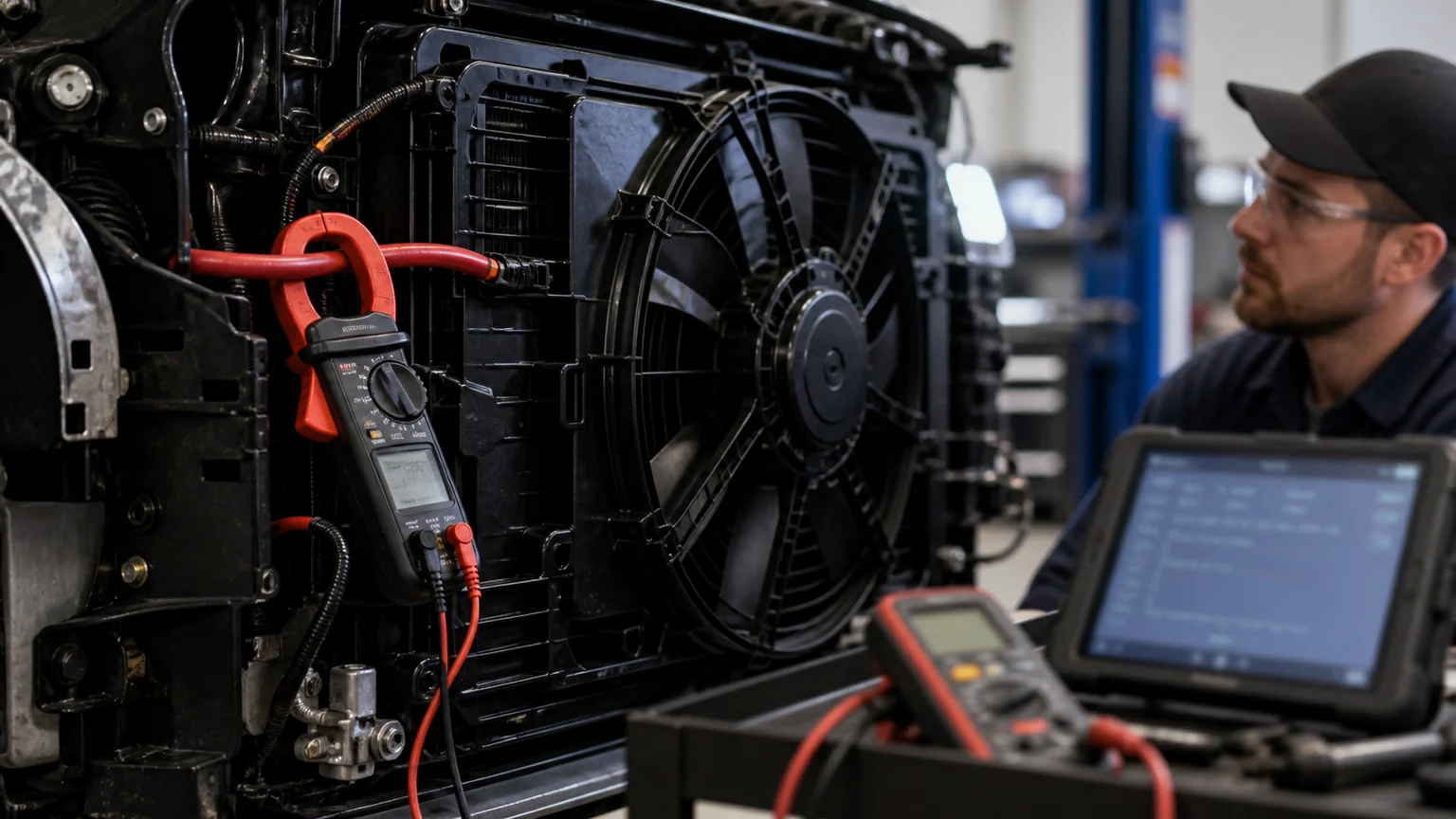

El medidor debe medir la corriente CC a través de su mandíbula y tener un rango adecuado para el circuito. Muchas pinzas amperimétricas miden sólo corriente CA aunque sus cables miden tensión CC. Verifique el manual, la orientación de la mandíbula, la precisión, la resolución y el comportamiento de irrupción. Retire las sondas de voltaje del medidor antes de sujetarlo si el fabricante del instrumento así lo indica, y mantenga los dedos detrás de la barrera.
La guía de pinza amperimétrica de Fluke exige seleccionar la función de corriente CA/CC correcta y poner a cero el instrumento antes de realizar una medición de CC. Cierre completamente la mandíbula, centre un solo conductor y evite que los cables de alta corriente cercanos distorsionen la lectura cuando sea práctico. Un medidor con velocidad mínima/máxima o adecuada puede capturar un comando de ventilador cambiante de manera más significativa que un valor de visualización congelado.
Una pinza amperimétrica mide el campo magnético alrededor de un conductor. Si tanto el conductor positivo como el de retorno pasan a través de la mandíbula, sus campos se cancelan y la pantalla puede acercarse a cero incluso cuando fluye una corriente sustancial. Es esencial el acceso separado a un conductor eléctrico identificado. No perfore el aislamiento ni tire de los terminales simplemente para crear acceso, a menos que se especifique un arnés de separación aprobado o un método de reparación.
En un circuito de doble ventilador o de alimentación compartida, decida si el conductor fijado mide un motor, un módulo o todo el conjunto. Etiquete el punto de medición en la hoja de trabajo. Una alimentación de fusible principal puede mostrar corriente combinada de dos ventiladores y componentes electrónicos, mientras que un conductor derivado muestra solo una carga. Esas cifras no se pueden comparar directamente.
La corriente sin voltaje carece de contexto. Realice una sonda trasera únicamente con adaptadores aprobados y proteja los sellos del conector. Registre el voltaje en la alimentación del ventilador y a tierra bajo carga, no solo el voltaje de la batería de circuito abierto. Un problema de caída de voltaje puede ralentizar el ventilador y cambiar la corriente, mientras que un terminal corroído puede calentarse localmente incluso cuando el ventilador todavía gira.
Mida la caída de voltaje del lado positivo y del lado de tierra de acuerdo con el diagrama de cableado y los límites del OEM. No sustituya una verificación de resistencia en una ruta alimentada de alta corriente. Inspeccione el portafusibles, los contactos del relé, el empalme, las tierras y la tensión del conector si el voltaje colapsa cuando arranca el ventilador. Corrija la pérdida del circuito antes de juzgar el motor.
Una prueba bidireccional con herramienta de escaneo suele ser la forma más limpia de solicitar una velocidad baja, media o alta mientras se visualiza el ciclo de trabajo ordenado y los DTC. Siga los requisitos previos como el estado del motor, la posición del capó, la temperatura del refrigerante y el estado del aire acondicionado. Deje que el ventilador se estabilice durante el tiempo indicado en el procedimiento, luego registre juntos el comando, el voltaje, la corriente y la respuesta real.
Si no existe control de salida, reproduzca la condición de activación normal de forma segura y documente. Evite sobrecalentar un motor simplemente para hacer funcionar el ventilador. No puentee terminales de relé ni alimente un motor directamente a menos que el procedimiento del circuito exacto autorice el método y especifique los cables fusionados, la polaridad y la duración. Un resultado de alimentación directa evita fallos de cableado y control, por lo que responde sólo a una pregunta limitada.
La corriente de arranque es el breve aumento cuando un rotor estacionario comienza a moverse. La corriente de funcionamiento se mide después de que el ventilador alcanza su condición estable ordenada. Fluke describe la captura de irrupción activada como una función de muestreo definida; una visualización mínima/máxima normal o una actualización lenta de la pantalla no es necesariamente equivalente. Registre qué modo se utilizó.
Un evento de arranque alto pero breve puede ser normal para un motor directo, mientras que un evento elevado prolongado con aceleración lenta puede indicar resistencia o bajo voltaje. Los módulos inteligentes pueden aumentar la velocidad gradualmente y limitar la corriente, por lo que su forma de onda puede no parecerse a un motor directo. Nunca compare un rastreo de arranque suave controlado con una prueba instantánea alimentada por batería.
La entrada eléctrica sólo tiene significado al lado de la salida mecánica. Utilice datos de escaneo, un tacómetro óptico adecuado o la información de velocidad del ventilador especificada cuando sea seguro. No coloque cinta reflectante ni una herramienta de mano sobre una cuchilla mientras pueda arrancar. Si no se puede medir la velocidad, documente un método de presión o flujo de aire repetible y sus limitaciones.
Un ventilador que consume una corriente sustancial pero gira lentamente sugiere resistencia mecánica, daño al motor, voltaje deficiente o aspa/carga incorrecta. Un ventilador que gira rápidamente con un flujo de aire débil en el intercambiador de calor puede tener polaridad invertida en un reemplazo reversible, paso incorrecto de las aspas, una cubierta sin sellar o una restricción. El consumo actual no muestra la dirección del flujo de aire.
Cuando no exista un límite publicado, compare conjuntos idénticos bajo el mismo voltaje, comando, cubierta y condición de flujo de aire, no dos diseños de ventiladores no relacionados.
Patrón observado |
Posible explicación |
Pruebas a recopilar a continuación |
No concluyas todavía |
|---|---|---|---|
Sin corriente, sin rotación |
Sin comando, alimentación/tierra abierta, fusible, relé, cableado o apagado del módulo |
DTC, comando, voltaje cargado y continuidad del circuito según el flujo OEM |
motor fallido |
Alta corriente, rotación lenta o nula |
Bloqueo mecánico, cojinete apretado, falla en el devanado o suministro bajo |
Distancia entre cuchillas, voltaje cargado, velocidad y comparación en buen estado |
Fallo interno exacto solo por la corriente |
Baja corriente, rotación lenta. |
Bajo comando, alta resistencia, trayectoria de cepillo desgastada o limitación de control |
Ciclo de trabajo/datos, caída de voltaje y forma de onda si se especifica |
Buen motor porque la corriente es baja. |
Corriente normal, enfriamiento débil |
Restricción, rotación/hoja incorrecta, fuga en la cubierta o falla en el sistema de enfriamiento |
Dirección del flujo de aire, inspección del intercambiador de calor y temperaturas. |
El sistema de ventilador es adecuado. |
Caída de corriente intermitente |
Problema con conector, escobilla, protección térmica, módulo/red o comando |
Corriente/voltaje/datos registrados durante la falla, prueba de movimiento si está autorizado |
Reemplace aleatoriamente el ensamblaje |
El fusible se abre al arrancar |
Cortocircuito, carga agarrotada, fusible/pieza incorrecto o arnés dañado |
Clasificación exacta de fusibles, inspección de aislamiento/arnés y prueba controlada |
Instale un fusible más grande |
El diámetro del ventilador, el paso de las aspas, la cubierta, el diseño del motor, el voltaje y la estrategia de control varían demasiado para un umbral. Incluso dos conjuntos visualmente similares pueden utilizar devanados o componentes electrónicos diferentes. Un listado de catálogo que dice '12 V' no establece su corriente normal en cada ciclo de trabajo. La clasificación del fusible tampoco es la corriente de funcionamiento esperada del ventilador; Se selecciona protección para cableado, irrupción y comportamiento de falla.
Cuando la información del servicio proporcione un rango, reproduzca sus requisitos previos exactamente. Tenga en cuenta el estado de la batería, el funcionamiento del sistema de carga, la temperatura ambiente, el comando del ventilador y si la pila del radiador/condensador está instalada. Si crea un punto de referencia interno, utilice varias piezas en buen estado rastreables en lugar de una muestra no verificada.
Un ventilador inteligente puede contener conmutación de energía, protección de temperatura, diagnóstico y comunicación en el mismo conjunto. La transmisión pesada puede permanecer activa mientras una línea más pequeña solicita velocidad o transporta datos de la red. Una pinza muestra la corriente de suministro promedio, pero no prueba que la señal de comando o la comunicación de datos sean válidas. Revise los DTC y la respuesta solicitada versus real de los fanáticos.
No pruebe un terminal LIN o PWM con una luz de prueba, no le aplique voltaje de batería ni asuma la polaridad del ciclo de trabajo. Utilice el diagrama de cableado y un instrumento de alta impedancia adecuado. Algunos módulos identifican su ubicación de instalación; intercambiar los conjuntos izquierdo y derecho puede generar ruido o problemas de rendimiento incluso sin un DTC inmediato.

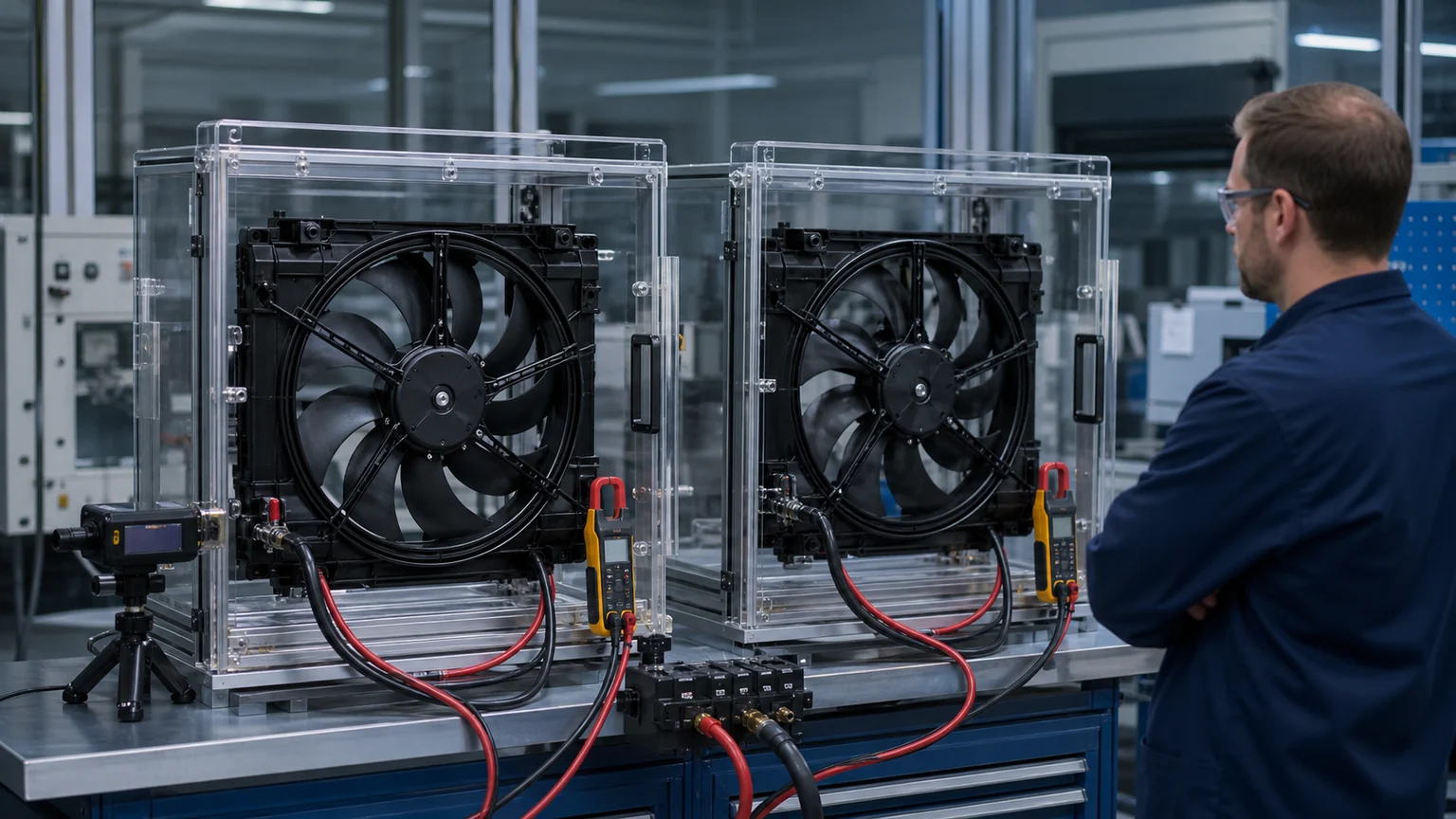

Un motor de dos hilos desmontado se puede probar en un dispositivo protegido si el fabricante lo permite. Utilice un suministro de corriente limitada o con fusibles del voltaje correcto, cables lo suficientemente pesados, un montaje seguro y una configuración completa de hoja/cubierta. Registre el voltaje en el motor durante el funcionamiento. Nunca sostenga con la mano un motor o ventilador suelto.
La corriente de banco sin la cuchilla o cubierta de producción no se considera corriente instalada. Alimentar un ventilador inteligente sin el comando requerido puede no producir funcionamiento, reducir la velocidad o dañarlo. Para controles de calidad de proveedores, utilice un arnés y un controlador documentados que reproduzcan la aplicación nombrada en lugar de puentes improvisados.
Los terminales de alta resistencia pueden decolorarse, relajarse y derretirse, al tiempo que limitan la potencia del ventilador. Inspeccione ambos lados del conector, agarre del terminal, sellos y hilos de cables. El daño por calor puede extenderse al arnés o al módulo incluso si un motor de reemplazo incluye un enchufe nuevo. Siga el método de reparación de terminales y empalmes del fabricante del vehículo.
Un ventilador nuevo conectado a un terminal de alta resistencia dañado puede funcionar lentamente y volver a fallar. Por el contrario, un motor que consume demasiada corriente puede sobrecalentar un conector que de otro modo estaría en buen estado. Documente qué condición apareció primero cuando sea posible y verifique el voltaje y la corriente cargados después de la reparación.
Registre VIN o modelo de máquina, motor, número de pieza del ventilador, distribución de pines del conector, DTC, estado del software, fecha de prueba y condición ambiental. Agregue el porcentaje/velocidad del ventilador ordenado, el voltaje medido, la corriente constante, el método de entrada, las RPM reales o la observación del flujo de aire, el tiempo de funcionamiento y si se instaló la pila del radiador. Fotografíe la ubicación de la abrazadera para que otro técnico sepa qué conductor representa el valor.
Conserve evidencia de contacto de la hoja, calor terminal, contaminación y daños en el montaje. Una declaración de garantía que solo dice 'consume demasiados amperios' es débil porque se desconoce el estado de la prueba. Un registro sincronizado de comando, voltaje, corriente y velocidad es repetible y ayuda a distinguir un defecto del producto de una causa del vehículo.
Haga coincidir el número de referencia/OE, el voltaje nominal, el tipo de motor/control, la codificación del conector, el número de pines, los puntos de montaje, el diámetro total, el número y paso de las hojas, la profundidad de la cubierta y la dirección de rotación. Compare el recorrido del arnés y los clips para que el cable no pueda hacer contacto con la cuchilla o el escape. No fuerce un conector que parezca similar.

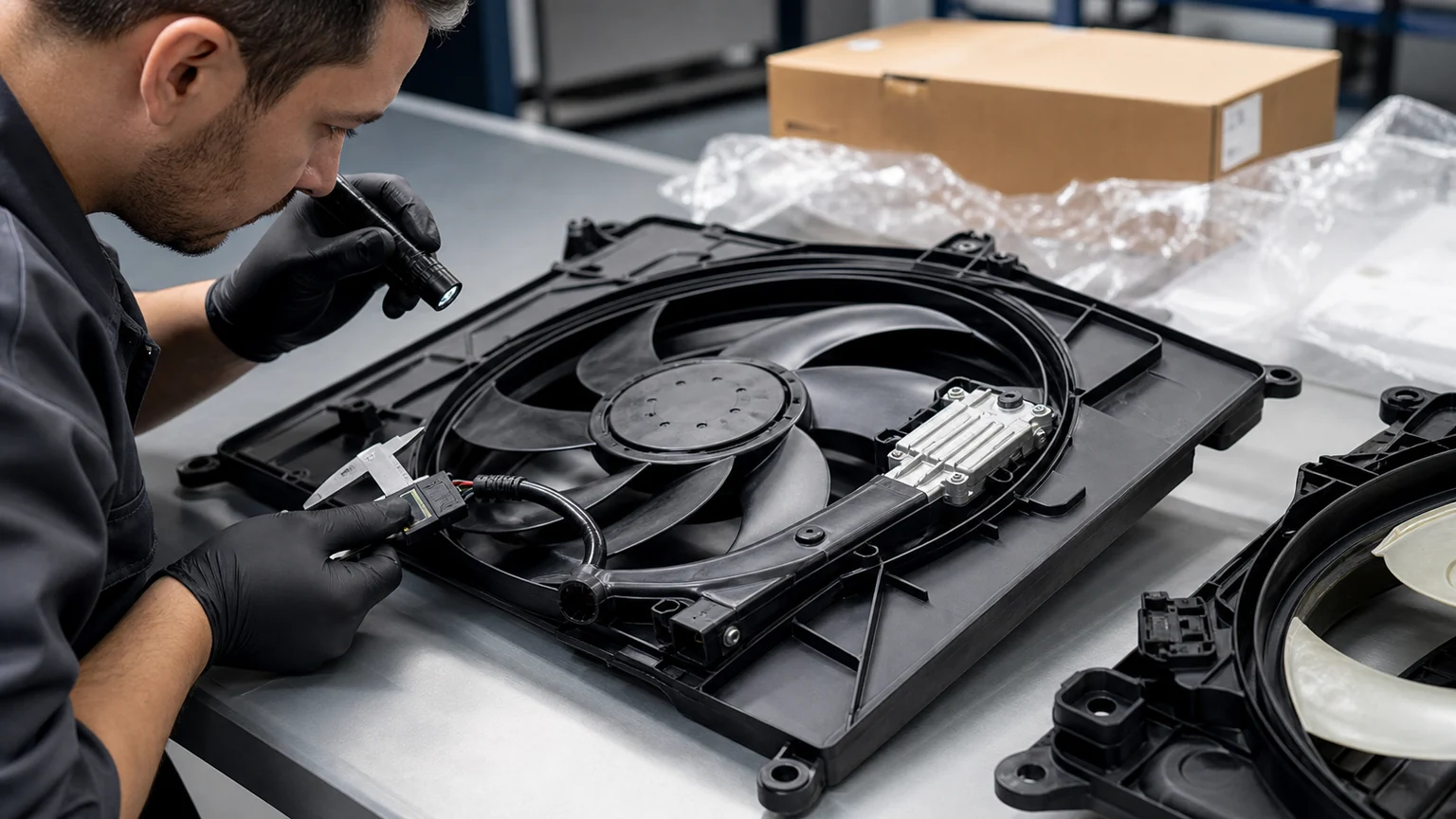

Inspeccione los daños de envío, las grietas, el descentramiento de la hoja y la distorsión de la cubierta. Gire sólo cuando sea seguro y apropiado, y confirme el espacio libre mediante una revolución completa. Conserve las etiquetas y el embalaje hasta que se complete la verificación posterior a la instalación. Para pedidos por volumen, acuerde la muestra de oro, el método de prueba eléctrica y la trazabilidad antes del envío.
El comportamiento eléctrico correcto comienza con el ensamblaje correcto: inspeccione el conector, el tipo de control, la geometría de la hoja, la cubierta y la holgura antes de la aprobación.
Después de la instalación o reparación del circuito, borre solo los DTC permitidos por el procedimiento y ejecute las pruebas de salida requeridas. Confirme cada etapa comandada, voltaje cargado, corriente estable, velocidad/flujo de aire, temperatura del conector y ausencia de ruido o vibración anormales. Vuelva a comprobar la holgura del arnés y los sujetadores.
Luego reproduzca la condición original (carga de aire acondicionado inactiva, simulación de tráfico o solicitud térmica controlada) sin exceder la temperatura o presión segura. Confirme que la temperatura del refrigerante y el rendimiento del aire acondicionado se estabilicen como se esperaba y que no quede ninguna restricción de enfriamiento no relacionada. No es lo mismo un ventilador girando que una reparación completa.
Envíe el VIN o el número de serie de la máquina, los números de módulo y ventilador OE, los datos del vehículo/motor, el voltaje, las fotografías del conector, el número de pines, las dimensiones de la cubierta y la geometría de montaje. Indique si el artículo solicitado es un motor, una unidad de motor y aspas o un conjunto completo de ventilador/cubierta/módulo. Si diagnostica una devolución, incluya el registro de prueba sincronizado en lugar de un reclamo de amperaje aislado.
Para programas de flotas o mayoristas, pregunte al proveedor cómo controla el equilibrio de las palas, la corriente del motor, la velocidad, el ajuste del conector, la protección térmica, las dimensiones de la cubierta y la trazabilidad del final de la línea. El plan de aceptación más útil compara la pieza correcta en un estado operativo definido. Comparta su lista de aplicaciones y evidencia con Elecdura para confirmar la configuración del ventilador del radiador antes de realizar un pedido al por mayor o tomar una decisión sobre la garantía.
Confirme la queja e inspeccione las restricciones del flujo de aire.
Identifique la arquitectura de dos cables, relé/resistencia, PWM o LIN en el diagrama VIN.
Mantenga a las personas, cables y herramientas fuera del recorrido de la cuchilla automática.
Inspeccione las hojas, la cubierta, los soportes, los conectores y el arnés.
Seleccione y ponga a cero una pinza amperimétrica con capacidad para CC.
Sujete un conductor claramente identificado.
Controle una velocidad de ventilador definida utilizando el método OEM.
Registre el voltaje cargado, la corriente, la velocidad/flujo de aire, el comando y la duración juntos.
Compare únicamente con la especificación publicada o con un conjunto compatible y en buen estado.
Verifique cada etapa del ventilador y la queja original después de la reparación.
No existe un número universal confiable. Utilice las especificaciones del vehículo o una comparación controlada con el mismo número de pieza del ventilador, voltaje, comando, aspa, cubierta y condición del flujo de aire.
No. Los campos magnéticos positivo y de retorno se cancelan dentro de la mandíbula. Sujete un conductor identificado y documente si alimenta un ventilador o el conjunto completo.
No. La interferencia mecánica, el bajo voltaje, la cuchilla/carga incorrecta, las fallas de cableado o las condiciones de prueba pueden alterar la corriente. Interpretarlo con velocidad, voltaje y evidencia de inspección.
No, a menos que el procedimiento exacto del fabricante lo autorice. La electrónica PWM o LIN integrada puede requerir un comando definido y puede dañarse si se activa incorrectamente el pin.
No. La selección de fusibles tiene en cuenta la protección del cable, la irrupción y el comportamiento tiempo-corriente. No es una especificación de corriente de funcionamiento normal.
Como mínimo, incluya la identidad de la pieza/aplicación, códigos de falla, ubicación de la abrazadera, estado ordenado, voltaje cargado, corriente estable, método de entrada si se usa, velocidad del ventilador o resultado del flujo de aire y evidencia visual.
Una pinza amperimétrica debe evitar que se reemplacen piezas buenas, no crear una nueva suposición. Identifique la arquitectura de control, cree un comando repetible seguro, fije un conductor y registre el voltaje, la corriente y la salida mecánica juntos. Cuando esas mediciones se vinculan a la aplicación correcta y se comparan con evidencia válida, el consumo de corriente se convierte en una poderosa herramienta de diagnóstico en lugar de un número aislado.
