Un collecteur d'admission en plastique peut fuir même si aucune fissure n'est visible d'en haut. Les cycles thermiques répétés, la charge des fixations, les inserts intégrés, le mouvement du moteur et les erreurs d'installation précédentes peuvent déformer une bride de canal ou une rainure de joint. Un nouveau joint peut se sceller brièvement, puis fuir à nouveau car le collecteur ne comprime plus uniformément tous les ports.
Les symptômes les plus utiles du collecteur d'admission en plastique déformé sont un emplacement de fuite répétable, un changement de mélange spécifique au cylindre, une empreinte de joint inégale, un soulèvement de la bride entre les points de boulons ou une distorsion visible du bossage. Les codes de ralenti approximatifs et les codes pauvres ne suffisent pas : les joints d'injecteur, les durites PCV, les joints de corps de papillon, les conduites de servofrein et les surfaces d'étanchéité de culasse peuvent créer le même chemin d'air. Elecdura La gamme de collecteurs d'admission comprend différentes configurations de canaux, d'actionneurs et de capteurs, de sorte que les limites géométriques et la portée du remplacement restent spécifiques à l'application.
Réponse rapide : confirmez la fuite pendant l'installation du collecteur en corrélant les réglages de carburant, le comportement du cylindre et un test contrôlé de fumée ou de pression. Marquez le point d'échappement exact avant le retrait. Inspectez ensuite l'ancienne empreinte du joint, la bride, la rainure, les bossages de boulons, les inserts, les joints soudés, les arbres d'actionneur et le rail de culasse. Mesurez la planéité en utilisant la méthode du fabricant sans forcer le plastique flexible sur la surface de référence. Remplacez le collecteur complet lorsque la distorsion, la fissuration, les inserts desserrés ou les dommages au mécanisme intégré empêchent une étanchéité uniforme ; ne vous attendez pas à ce que du mastic supplémentaire ou un joint plus épais rétablisse une géométrie instable.
Le collecteur est boulonné sur une culasse chaude tout en transportant de l'air d'admission plus frais et parfois un flux EGR chaud, de la vapeur de carter ou du liquide de refroidissement. Son matériau moulé se dilate différemment de la tête en aluminium et des attaches en acier. Au cours de chaque cycle thermique, les nervures, les bossages et les brides d'étanchéité se déplacent selon des valeurs différentes.
Les fixations concentrent la charge sur les bossages. Les butées de compression et les inserts métalliques sont destinés à contrôler cette charge, mais un surcouple, une mauvaise séquence, des manchons manquants ou un contact inégal avec le caisson peuvent tirer des zones locales vers le bas et soulever la bride entre elles. La fuite qui en résulte suit souvent la géométrie plutôt qu’une fissure aléatoire.
La longueur des glissières, l'épaisseur de la bride, le profil du joint, l'espacement des fixations et le matériau varient. Utilisez la méthode et la limite de mesure spécifiées ou une comparaison documentée avec un original vérifié. Ne transférez pas un numéro de planéité provenant d'un collecteur en aluminium ou d'une autre famille de moteurs.
Enregistrez les DTC, les données d'arrêt sur image, la qualité du ralenti, les compteurs de ratés d'allumage, les réglages de carburant à court et à long terme, la pression du collecteur et le comportement du capteur d'oxygène. Comparez le démarrage à froid, le ralenti à chaud et une augmentation contrôlée du régime moteur. Une fuite de bride a souvent son effet de mélange le plus important lorsque le vide du collecteur est élevé, mais la stratégie de contrôle peut modifier le schéma.
Introduire la fumée par un point agréé avec l'admission isolée selon la procédure d'entretien. Utiliser une faible pression régulée adaptée au système. Observez les bords des brides, les poches d'injecteur, le joint du corps de papillon, les arbres d'actionneur, les ports PCV, la connexion du servofrein et les coutures moulées.

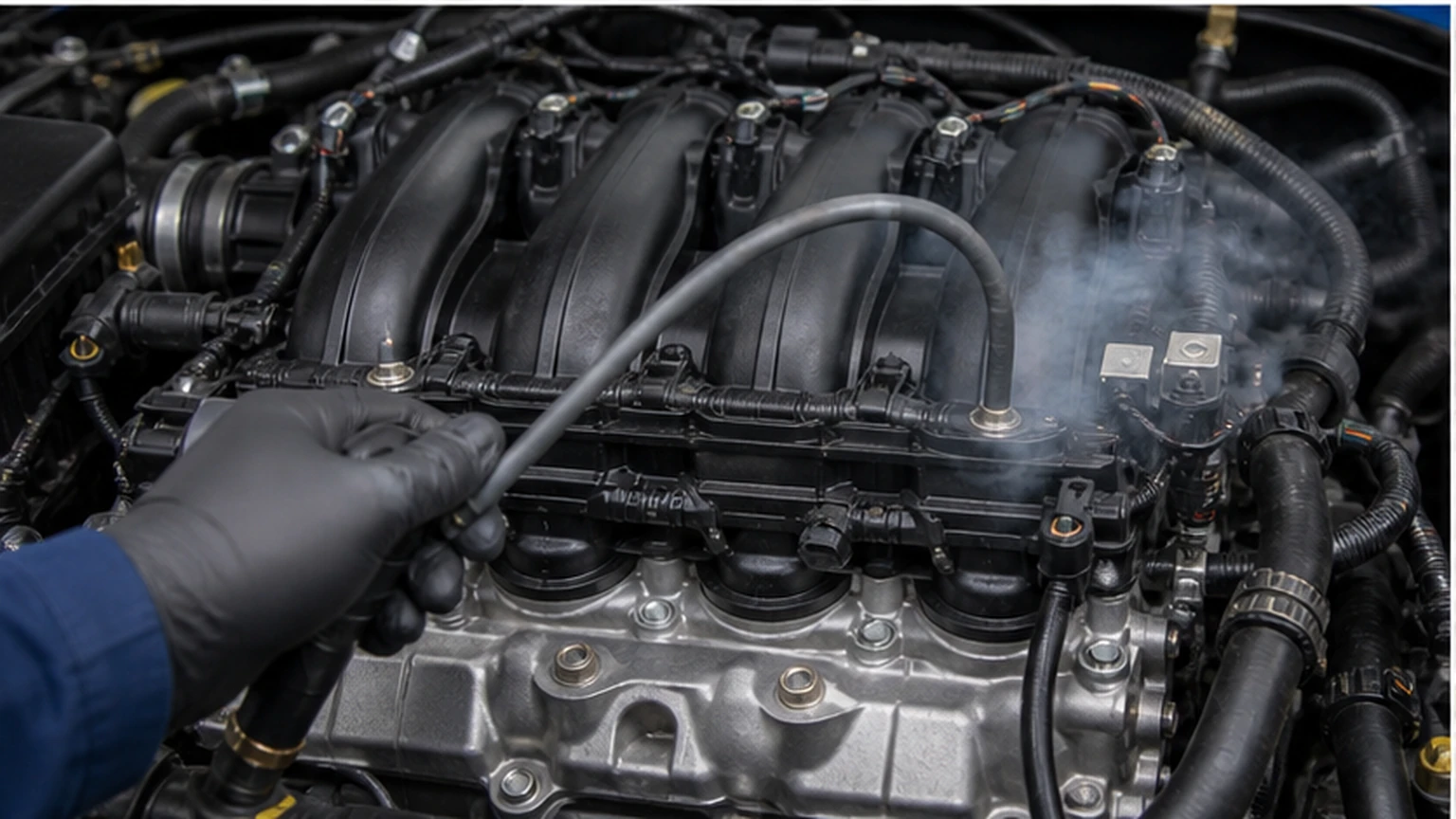

Un test de fumée contrôlé cartographie le point de fuite avant que le retrait ne modifie les preuves.
La fumée au niveau de la bride peut s'échapper par un joint durci, un plastique déformé, un rail supérieur endommagé ou une charge de serrage insuffisante. Marquez et photographiez l'emplacement, puis comparez-le avec les preuves supprimées.
Une fuite de vide peut entraîner une compensation positive au ralenti, avec un effet relatif moindre à une charge plus élevée. Les fuites d'orifices spécifiques au cylindre peuvent influencer les ratés d'allumage ou l'adaptation individuelle du mélange. Les fuites d'échappement, les défauts d'alimentation en carburant et les biais des capteurs peuvent créer des données similaires, le comportement du trim doit donc guider les tests de fuite plutôt que de les remplacer.
Inspectez les tuyaux PCV, les ports du couvercle de soupape, les joints d'injecteur, le joint du corps de papillon, les réservoirs à vide, le tuyau de servofrein, les joints EGR et les joints toriques du capteur. Un tuyau fissuré peut reposer contre la bride du collecteur et donner l'impression que la source de fumée est le corps en plastique.
Des traces de fumée ou de garniture de carburant concentrées près d'un port peuvent provenir du joint supérieur ou inférieur de l'injecteur. Observez l'anneau exact autour de l'injecteur et inspectez l'état du joint après le retrait du rail. Ne commandez pas de collecteur car la surface visible la plus proche contient des résidus.
Une valve PCV coincée ou un diaphragme déchiré peut créer un débit d'air non mesuré, des sifflements et des codes pauvres. Le Le guide des symptômes du diaphragme PCV appartient à cette branche. Confirmez la pression du carter et l'acheminement des flexibles avant d'attribuer un défaut de bride de collecteur d'admission.
Les aérosols combustibles à proximité d'inflammation et de surfaces chaudes créent un risque d'incendie et d'endommagement du moteur, et la réponse au régime peut être ambiguë. Utilisez une méthode de fumée, de pression ou de diagnostic approuvée.
Suivez la séquence d'entretien pour les connexions de carburant, électriques, de liquide de refroidissement et de vide. Soutenez les harnais et les tuyaux plutôt que de les écarter de force. Desserrez les attaches dans l’ordre spécifié. Photographiez le collecteur pendant qu'il se soulève afin qu'un joint déplacé ne soit pas confondu avec le siège d'origine.
Laissez l'ancien joint positionné suffisamment longtemps pour enregistrer son empreinte. Les bandes de contact uniformes supportent une charge de serrage uniforme. Une section polie, intacte, extrudée, coupée ou marquée par de la poussière d'huile peut montrer où la compression a été perdue. Comparez le modèle avec l'emplacement de la fumée et la position des boulons.

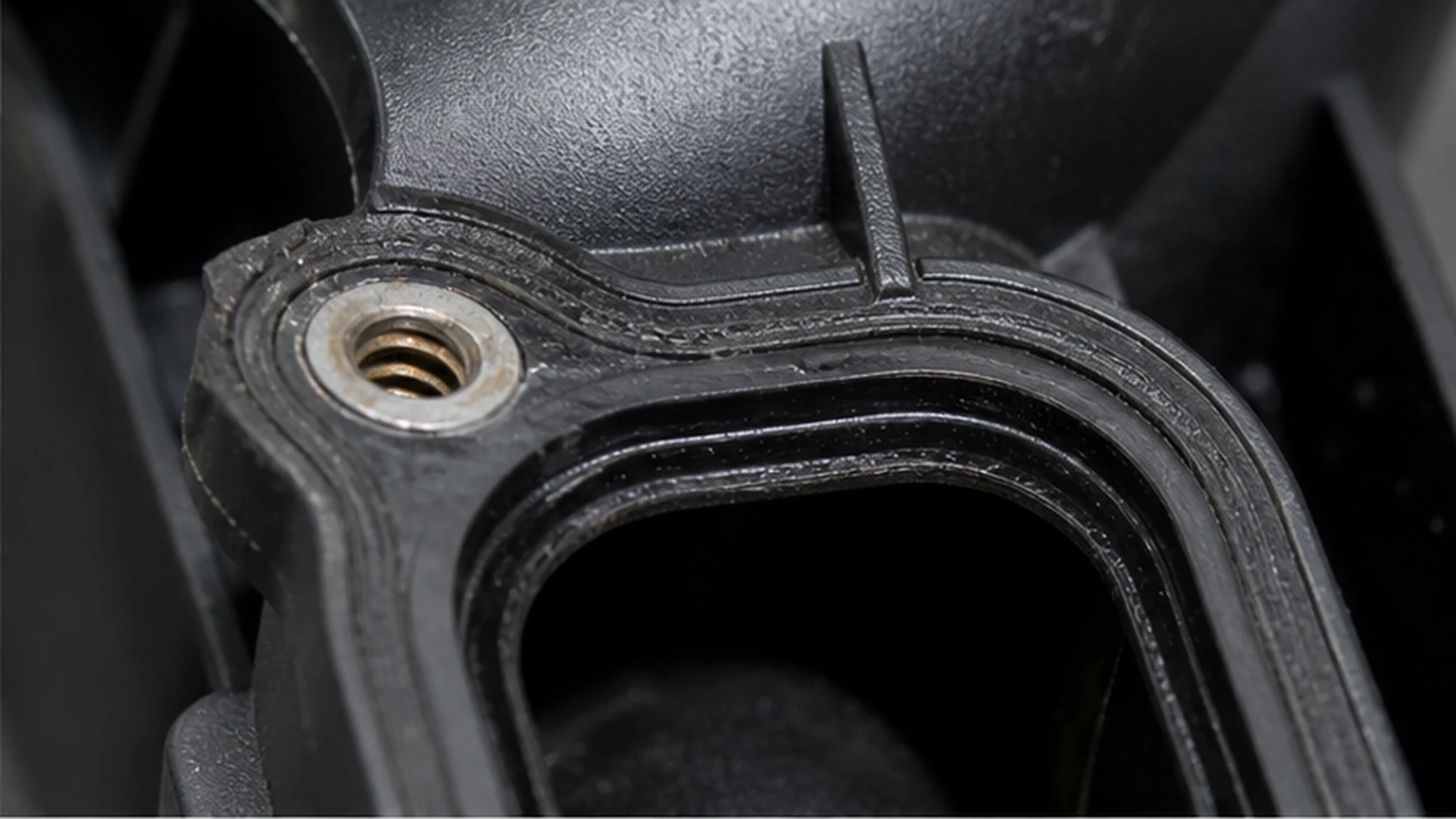

La géométrie des bossages de boulons et des rainures explique pourquoi la compression du joint peut varier d'un port à l'autre.
Le vieillissement des élastomères peut être la principale défaillance, mais il peut également masquer une distorsion qui se développe lentement. Mesurez la bride et inspectez les bossages avant de décider que le remplacement du joint uniquement est suffisant.
Nettoyer avec une méthode sans danger pour le plastique qui n’enlève pas de matière. Inspectez chaque rainure pour détecter les entailles, les bavures, les dommages causés par la chaleur, les éléments de retenue brisés et les résidus. Vérifiez les ponts étroits entre les ports, là où le plastique peut se courber ou se fissurer et où la compression du joint peut être la moins supportée.
Si plusieurs ports centraux présentent une faible compression alors que les boulons extérieurs semblent serrés, la bride peut être courbée. Si un seul coin est concerné, examinez son bossage, son insert, son support et la surface de la culasse. Un modèle est plus utile qu’une simple lecture d’écart.
Un excès de mastic peut maintenir le collecteur éloigné de la tête, migrer dans un canal ou déchirer la rainure lors du retrait. Appliquer du mastic uniquement aux joints spécifiés et dans la quantité indiquée. Ne recouvrez pas un joint d’admission moulé pour compenser une déformation présumée.
Comparez la hauteur du bossage, la position de l'insert, les manchons de compression et les marques témoins sur le collecteur. Un insert tiré peut s’enfoncer plus profondément ou tourner. Les fissures radiales, le blanchiment sous contrainte et les nervures écrasées montrent une charge concentrée. Vérifiez la longueur des attaches et la conception des épaules.
Un boulon peut atteindre le couple spécifié en s'enfonçant dans un trou borgne sale, en se coinçant sur des filetages endommagés ou en faisant tourner un insert desserré. Corrigez les défauts de thread et de matériel. N'augmentez jamais le couple au-delà des spécifications pour tenter de combler un espace visible entre les brides.
Les supports, les rampes de carburant, les tuyaux EGR et les tuyaux de charge doivent s'aligner sans tirer le collecteur sur le côté. Le serrage d'un support mal aligné avant la séquence du collecteur peut précharger le plastique. Suivez l'ordre de montage pour le moteur exact.
Laisser le collecteur retiré se stabiliser à la température spécifiée en atelier. Soutenez-le à des points définis afin que le poids et les actionneurs attachés ne tordent pas la bride. Utilisez une règle et une jauge d'épaisseur vérifiées ou une plaque de surface et une méthode de mesure de la hauteur spécifiées pour l'application.

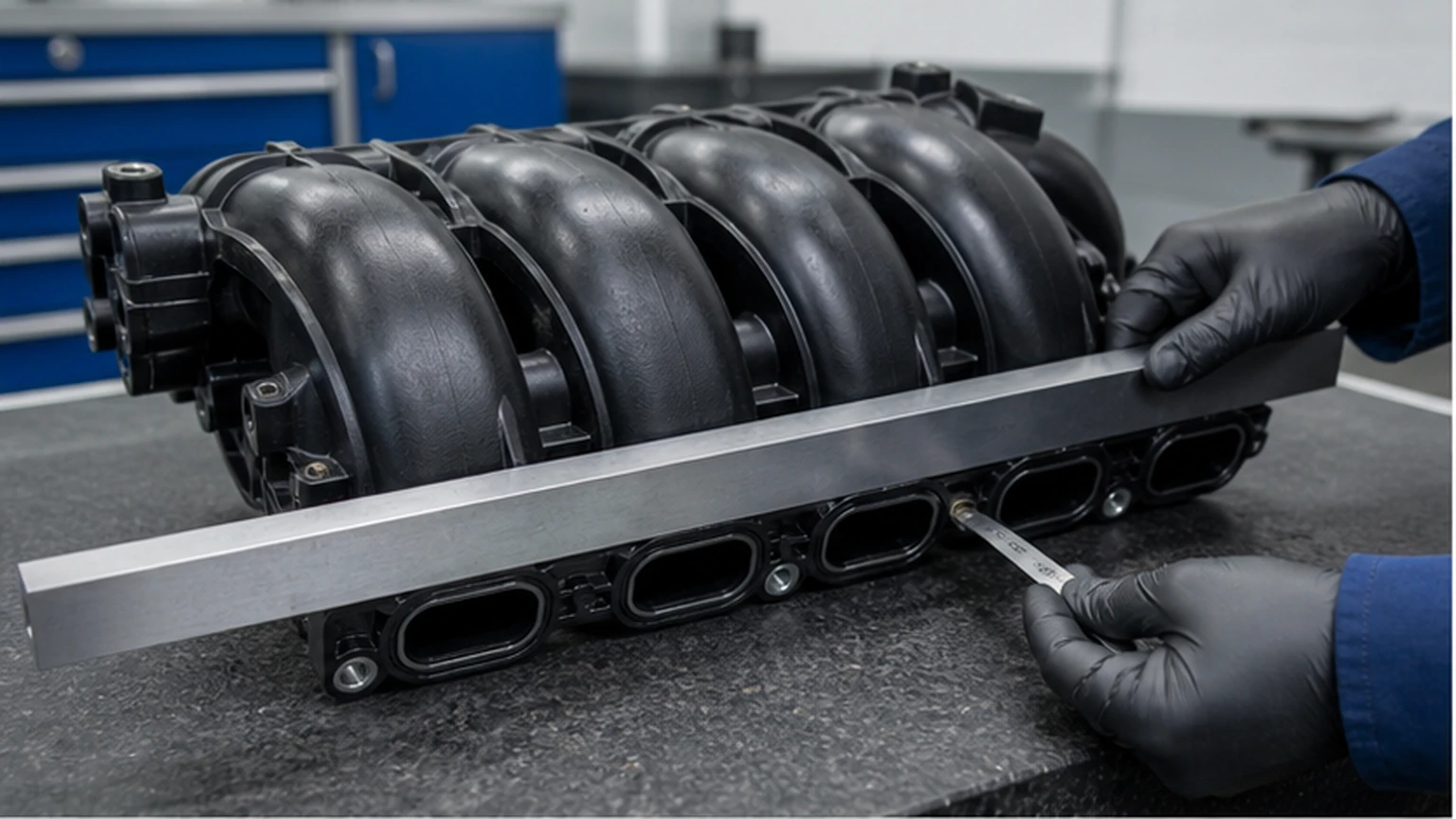

Un support contrôlé et plusieurs directions de mesure révèlent l'arc de la bride sans appuyer sur le plat en plastique flexible.
Documentez la direction de la règle, les points d’appui et la position de la jauge. Inspectez la bride complète et les ports individuels. Répétez la lecture sans pression de la main. Corrélez les écarts les plus importants avec l’empreinte du joint et la carte des fuites.
Un collecteur peut reposer sur deux coins diagonaux tandis que les coins opposés se soulèvent. Une seule mesure longitudinale droite peut manquer cette torsion. Utilisez le schéma de référence spécifié et enregistrez tous les points nécessaires pour décrire le plan.
Le retrait de matériau peut modifier la profondeur de la rainure du joint, les butées de compression, l'alignement des ports et la résistance des parois. Cela pourrait exposer des vides ou des fibres. Remplacez le collecteur lorsque la géométrie est en dehors des conditions de service autorisées, à moins que le fabricant ne fournisse une réparation.
Les collecteurs composites peuvent être soudés par vibration à partir de plusieurs coques et comprennent des volets de culbutage, des vannes à tourbillon, des vannes de résonance, des actionneurs à vide, des moteurs électriques et des capteurs de position. Inspectez les joints à proximité des supports à forte contrainte, des raccords de tuyau et des arbres d'actionneur. De fines fissures peuvent se refermer à froid.
Un joint d'arbre usé ou une membrane d'actionneur fissurée introduit de l'air non mesuré sans distorsion de la bride. Appliquez le test de vide ou de commande spécifié et observez la position réelle. Ne présumez pas qu'un DTC de l'actionneur prouve que le boîtier en plastique est fissuré.
Une tringlerie desserrée, un jeu d'arbre excessif, des fixations détachées ou des vannes à canal endommagées peuvent nécessiter un collecteur complet même lorsque la bride est plate. Confirmez si le mécanisme peut être réparé séparément et si une adaptation ou un codage est nécessaire après le remplacement.
Utilisez une faible pression régulée et la méthode du fabricant. Une pression excessive peut endommager les capteurs, les diaphragmes et les joints ou transformer un bouchon de test en projectile. Un collecteur conçu principalement pour le vide ne doit pas être traité comme un refroidisseur d'air de suralimentation.
Protégez les ports d’admission des débris. Inspectez le rail supérieur à la recherche d'anciens matériaux de joint, de corrosion, de rainures, de dommages de coulée et de bavures surélevées. Vérifiez l’alignement des chevilles et des manchons. Un nouveau collecteur ne peut pas assurer l'étanchéité contre une surface de tête endommagée en dehors des spécifications.
Les résidus peuvent ressembler à un défaut surélevé. Nettoyez avec des outils non abrasifs approuvés, puis revérifiez. Ne meulez pas la culasse pour installer un collecteur de remplacement.
Une exposition inégale du carbone ou du joint peut montrer que l'ancien collecteur était déplacé latéralement. Vérifiez les chevilles, le jeu des fixations et le numéro de pièce correct du joint avant l’installation.
Preuve |
Réparation du joint uniquement |
Remplacement du collecteur complet |
|---|---|---|
Joint durci ; bride, rainure et bossages conformes aux spécifications |
Convient après exclusion des fuites adjacentes |
Généralement inutile |
Courbure ou torsion de la bride au-delà de la limite d'application |
Risque de récidive élevé |
Approprié après vérification de la surface de la tête |
Insert desserré, bossage arraché ou fissure structurelle |
Impossible de restaurer la géométrie de la pince |
Requis sauf si une réparation approuvée existe |
Joint d'actionneur ou liaison réparable séparément |
Pas une réparation de joint |
Dépend de la limite de service approuvée |
Rabat interne cassé ou inutilisable ou couture soudée |
Ne restaure pas la fonction |
Normalement requis |
Rail de culasse endommagé |
Il est probable qu'il y ait encore une fuite |
Un nouveau collecteur à lui seul ne peut pas non plus le corriger |
L'article existant sur Les symptômes de fuite du collecteur d’admission couvrent le diagnostic général du véhicule. Cette page restreint la décision à la géométrie des pièces retirées et aux preuves de scellement.
Vérifiez que le collecteur de remplacement, le joint et le rail supérieur sont propres et en bon état. Placez chaque joint dans sa rainure, alignez les chevilles et abaissez le collecteur sans glisser sur les joints. Commencez les fixations à la main et suivez la séquence et les étapes spécifiées avec un outil dynamométrique calibré.
N'utilisez pas de boulons pour aligner un tuyau EGR, une rampe d'injection ou un support. Résolvez d’abord les interférences. Transférez les capteurs et les actionneurs avec de nouveaux joints là où cela est spécifié et empêchez le matériel échappé de pénétrer dans les ports.
Command Runner contrôle toute sa gamme là où il est pris en charge. Confirmez le retour de position et effectuez l’initialisation ou l’adaptation si nécessaire. Un collecteur scellé avec un actionneur non appris peut toujours produire des codes de performance.
Répétez les tests de fumée ou de pression, les garnitures de carburant froides et chaudes, la qualité du ralenti et le fonctionnement routier contrôlé. Inspectez les fuites de liquide de refroidissement ou de carburant si ces circuits ont été ouverts. Une réparation n’est pas terminée lorsque le moteur démarre simplement.
Fournissez le numéro OE , le VIN ou le véhicule exact, l'année modèle, le code moteur, le marché, le système de carburant et la configuration des émissions. Photographiez le dessus et le dessous complets, le nombre de canaux, la bride, le modèle de boulons, l'ouverture du papillon, les sièges d'injecteur, les ports PCV/EGR/vide et le système d'actionneur.
Confirmez si le collecteur comprend des joints, des volets, un actionneur, un capteur de position, un diaphragme à vide, une rampe d'injection, des injecteurs, un corps de papillon, un capteur MAP, des fixations et des supports de montage. Elecdura La gamme de collecteurs d'admission en gros doit indiquer chaque élément inclus plutôt que d'utiliser « complet » sans définition.
Un moteur révisé peut conserver la même coque extérieure tout en modifiant les déflecteurs internes, le routage EGR, l'étalonnage du capteur ou le connecteur de l'actionneur. Utilisez ensemble les références croisées OE , les données d'application, les photographies des connecteurs et les dimensions de montage.
Si un actionneur ou un capteur électronique est inclus, identifiez la révision et toute procédure d'initialisation. Ne revendiquez pas la compatibilité plug-and-play sans preuve d'application.
L'inspection à la réception doit vérifier la géométrie de la bride, la continuité des rainures, la position du bossage et de l'insert, le moulage des orifices, la qualité des coutures, les filetages, la protection des connecteurs et la propreté interne. Utilisez un dispositif défini afin que les collecteurs flexibles ne soient pas forcés dans une condition de réussite.
Lorsque la conception comprend des commandes de glissières, vérifier le mouvement, les butées, les fuites de l'arbre et la réponse en position selon une méthode convenue. Les tests d'étanchéité sous pression ou sous vide doivent définir le milieu, la limite, le temps de stabilisation et les limites isolées.
Soutenez les zones structurelles sans charger la bride d’étanchéité. Bouchez chaque port et empêchez le matériel lâche de pénétrer dans les glissières. L'emballage doit empêcher les leviers d'actionnement, les raccords et les connecteurs des capteurs de subir l'impact du carton.
Enregistrez la cavité ou le lot du moule, le cas échéant, la révision de l'actionneur et le lot de joints inclus. Les révisions mixtes peuvent produire des plaintes intermittentes en matière d'installation et de contrôle, difficiles à retracer après la distribution.
Une plainte pour inactivité peut provenir du couvercle de soupape du moteur et système PCV , un joint de corps de papillon ou du matériel d'injecteur. Une fuite d'huile près du moteur supérieur devrait suivre un diagnostic de fuite du couvercle de soupape plutôt que d'être attribué au collecteur d'admission.
Les moteurs suralimentés peuvent également utiliser un refroidisseur d'air de suralimentation et flexibles sous pression. Leur limite de test de fuite diffère d'un collecteur à aspiration naturelle. Pour les commandes mixtes, Elecdura le service de gros ne peut coordonner les catégories qu'après que chaque échec et que l'application soit documentée.
Les réclamations liées aux capteurs doivent conserver leurs preuves électriques. UN le pressostat appartient au système A/C et n'est pas interchangeable avec un capteur MAP d'admission ; la similitude dans le mot « pression » n'est pas une pertinence pour le produit. Les liens internes naturels devraient préserver ces limites du système.
Commencez par le guide de diagnostic des fuites d’admission lorsque la limite défaillante est encore incertaine. Utilisez le catégorie de collecteur d'admission uniquement après que la géométrie physique ou la fonction intégrée justifie le remplacement, puis confirmez l'étendue de la fourniture via le page du collecteur d'admission en gros . Si les preuves de ventilation du carter redirigent le défaut, suivez les Voie du diaphragme PCV ; si une fuite d'air surpressé persiste en amont, inspectez le système de refroidissement de l'air de suralimentation . Cette ordonnance empêche que plusieurs produits plausibles soient cités pour un symptôme non vérifié.
Un joint plus épais peut se comprimer de manière inégale, obstruer un port ou extruder. Remplacez la structure déformée à moins qu'une méthode de réparation approuvée n'existe.
L’état des joints, la charge des boulons et les dommages à la culasse peuvent créer le même chemin. L'inspection des pièces retirées en établit la cause.
Enregistrez les preuves froides et chaudes. Une fissure ou une bride peut se sceller différemment à mesure que le plastique et l'aluminium se dilatent.
Le ponçage modifie la profondeur de la rainure du joint, l'alignement des ports et les arrêts de compression et peut laisser des débris abrasifs à l'intérieur du moteur.
Fournir le numéro OE , les données du véhicule et du moteur, les photographies du dessus/du dessous, la disposition des glissières et des ports, les détails de l'actionneur et du connecteur, la portée du joint et du capteur, les preuves de défaillance mesurées, la quantité et les exigences d'emballage via le Elecdura page de demande technique.
Une réparation d'admission durable relie le chemin de fumée installé et le comportement du mélange avec l'ancienne empreinte du joint, l'état du bossage du boulon, la géométrie de la bride mesurée et le rail de culasse. Cette chaîne indique si le moteur a besoin d'un joint, d'un collecteur complet, d'une réparation d'actionneur, d'un tuyau adjacent ou d'aucune pièce de collecteur du tout.
Pour une correspondance en gros, envoyez Elecdura la référence OE , l'application de moteur et d'émissions, les images complètes du dessus et du dessous, les résultats des brides et des bossages, l'architecture de contrôle des coureurs, les joints/capteurs/actionneurs inclus, les attentes en matière de quantité et d'emballage. Ces détails permettent au devis de remédier au défaut d’étanchéité ou structurel prouvé au lieu de simplement correspondre à la silhouette du collecteur.
