A szívócsatorna-tömítés szivárgási tünetei attól függnek, hogy mit kell a tömítésnek tömíteni. A levegő oldali szivárgás méretlen levegőt bocsáthat be, és magas pozitív üzemanyag-beállításokat, instabil alapjáratot, hideg gyújtáskimaradást, sípot vagy lean kódokat okozhat. Azokon a motorokon, ahol a szívócső a hűtőfolyadék járatait is tömíti, egy eltérő hiba külső hűtőfolyadék szivárgását, belső hűtőfolyadék bejutását, szagot, szintvesztést vagy túlmelegedést okozhat. Ugyanaz a tömítéskészlet határolhatja mindkét hordozót, de a diagnosztikai bizonyítékok és a javítási kockázat nem ugyanaz.
Ne rendeljen tömítést, mert a motor rosszul jár alapjáraton vagy veszít a hűtőfolyadékból. A PCV és az öblítő áramkörök, a befecskendező szelepek tömítései, a fojtószelepház tömítései, a fékerősítő tömlők, a repedt műanyag elosztók, a hengerfej-tömítések, a hűtőfolyadék-kimenetek és a futó-vezérlő tengelyek utánozhatják a tünetkészlet egyes részeit. A feladat a szivárgó közeg azonosítása, az út helyének meghatározása, és annak eldöntése, hogy a tömítőfelületek támogatják-e a csak tömítés javítását, vagy teljes körű javítást igényelnek. szívócsonk.
Bizonyíték |
Levegőoldali tömítés szivárgás |
Szivárgás a hűtőfolyadék oldali gyűjtőcsőben |
Közös alternatíva |
|---|---|---|---|
Üzemanyag-betét |
Alapjáraton gyakran pozitívabb, és terhelés hatására javul |
Normális lehet, hacsak nem befolyásolja az égést |
PCV, öblítés, befecskendező szelep tömítés, alacsony üzemanyag-szállítás |
Füst teszt |
A füst kiléphet az elosztó-fej csatlakozásánál |
Nem a hűtőfolyadék tömítettségének bizonyítására tervezték |
Fojtószelep, vákuumtömlő, fékrásegítő, tengelytömítés |
Hűtőfolyadék szint |
Általában független |
Leeshet látható vagy belső szivárgással |
Kimenet, tömlő, radiátor, szivattyú, fejtömítés |
Hidegindítás |
A szivárgás a hőmérséklet hatására zsugorodhat vagy kitágulhat |
Leállítás után hűtőfolyadék kerülhet egy nyílásba |
Injektor szivárgás, gyújtás, kompresszió hiba |
Látható nedvesség |
Az olaj/por nyomvonal levegőszivárgást jelezhet, de ez nem meggyőző |
A hűtőfolyadék nyoma az átjáró közelében hasznos lehet |
Szivárgás folyik a fenti alkatrészből |
Egy motornak több hibája is lehet. A PCV-tömlő füstszivárgása nem zárja ki, hogy az elosztócső karima meghajlott, és a harangház oldalán lévő hűtőfolyadék az elosztó feletti kimenetből távozhatott. Tisztítsa meg, szárítsa meg és ellenőrizze újra a területet ellenőrzött körülmények között.
Az alumínium hengerfejek és a műanyag vagy alumínium elosztók különböző sebességgel tágulnak. Az ismételt hőciklusok terhelik a tömítést és a rögzítőbetéteket. A túlzott nyomaték eltorzíthatja a műanyag karimát vagy összetörheti a tömítést; Alacsony nyomaték, rossz sorrend, piszkos menetek, beszorult vezetékek vagy hiányzó támasztékok egyenetlen bilincsterhelést eredményezhetnek. A javított szivárgás visszatérhet, ha a felület vagy a betét sérült, nem pedig az elasztomer.
Az öntött gumitömítések megkeményednek, ellaposodnak, megduzzadnak vagy megrepednek a hő, az olajgőz, az összeférhetetlen tisztítószer és az idő hatására. A hűtőfolyadék szennyeződése és a nem megfelelő karbantartási vegyszerek megtámadhatnak egyes anyagokat. A csereanyagnak és a perem geometriájának az alkalmazásnak megfelelőnek kell lennie; a szín nem megbízható anyagspecifikáció.
A tömítés nem képes kitölteni a korlátlan torzulást vagy a hő hatására megnyíló repedést. A műanyag elosztók meghajolhatnak a csavarfejek körül, megrepedhetnek a varratok közelében, vagy megrepedhetnek a vákuum- és hűtőfolyadék-nyílásoknál. A változtatható futóműves tengelyek forgáspontjainál levegő szivároghat. Ezek a hibák a fejcsukló közelében lehetnek, de elosztó- vagy futóműjavítást igényelnek, nem pedig másik tömítést.

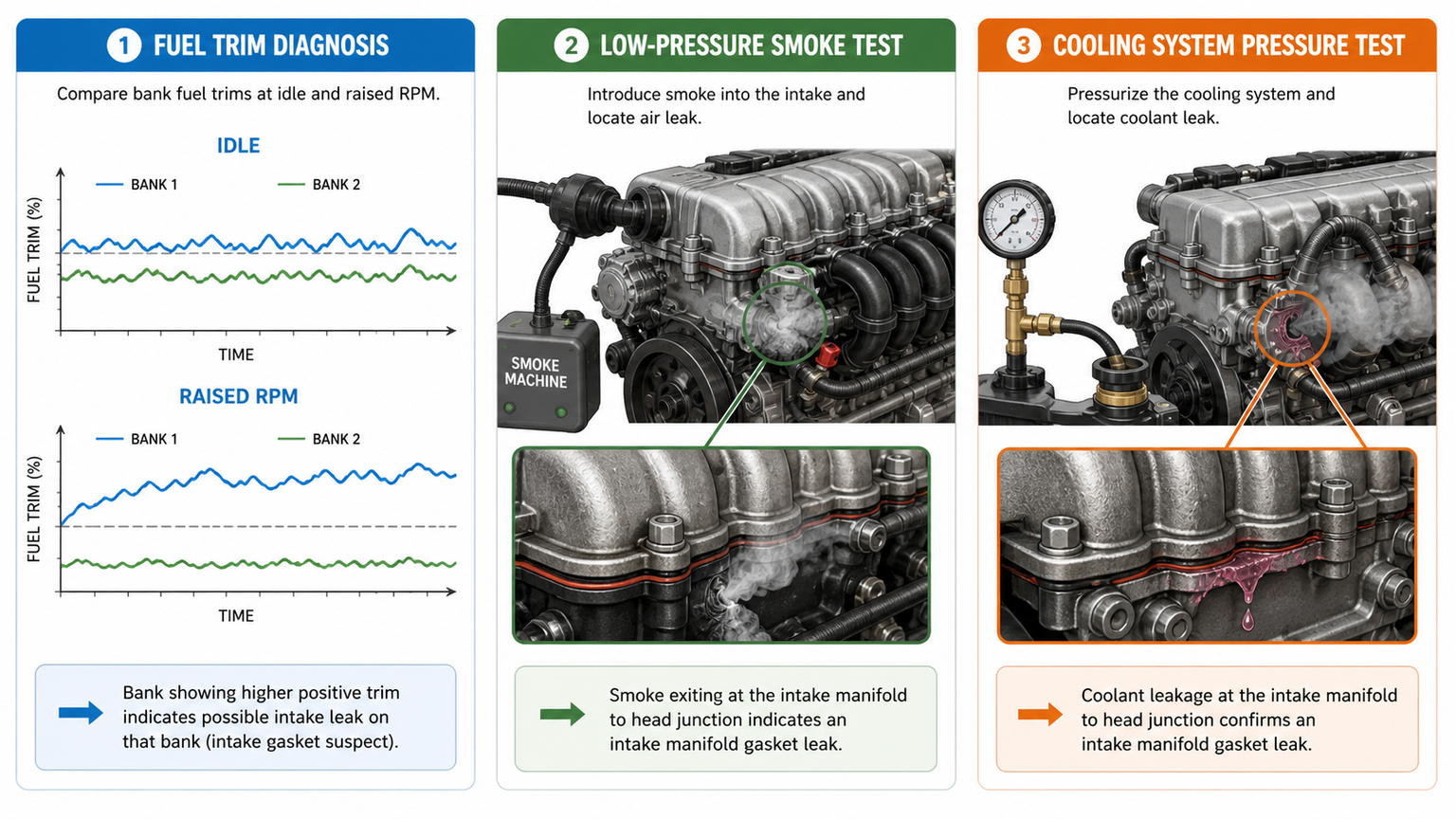

Az adagolatlan levegőnek nagyobb arányos hatása van, ha a parancsolt légáramlás alacsony. Ha a rövid és hosszú távú üzemanyag-beállítások alapjáraton erősen pozitívak, és a motor fordulatszámának és terhelésének növekedésével a normál értékhez közelednek, valószínűsíthető a szívónyílás. Hasonlítsa össze a bankokat. Az egyik bankot vagy futócsoportot kiszolgáló szivárgás bankspecifikus korrekciót eredményezhet, míg a központi PCV vagy ürítési szivárgás mindkettőre hatással lehet.
Alacsony üzemanyagnyomás, korlátozott befecskendezők, kipufogógáz-szivárgás az oxigénérzékelő előtt, torzított légáramlás- vagy nyomásérzékelők, valamint az üzemanyag-összetétel szintén növelheti a trimmeket. Ellenőrizze az érzékelő elfogadhatóságát és az üzemanyag-rendszert, mielőtt a trimm mintát a tömítés meghibásodásának bizonyítékaként kezelné.
A tömítési rés a fej és az elosztó tágulásával változhat. A szivárgás közelében lévő henger hideg alapjáraton dőlhet, és bemelegedés után stabilizálódhat. Rögzítse a hengerspecifikus gyújtáskimaradások számát és az üzemanyag-beállításokat az első indítástól kezdve, mielőtt a hő megváltoztatja a csuklót. A gyújtás, az injektor, a kompresszió és a hűtőfolyadék belépési hibái ugyanazt a hőmérsékleti mintát mutathatják, ezért párosítsa a megfigyelést a füsttel vagy a helyi dúsítási bizonyítékokkal.
A hang segíthet azonosítani a szivárgást, de a műanyag csatornákon és burkolatokon keresztül terjed. Használjon biztonságos lehallgató eszközt, és hasonlítsa össze a zajt a fojtószelep szögével, az öblítési művelettel, a fékezéssel és a PCV változásaival. Soha ne permetezzen gyúlékony tisztítószert forró vagy működő motorra rögtönzött szivárgástesztként.
A modern vezérlőrendszerek kijavíthatják a mérsékelt szivárgást, mielőtt a vezető észrevenné. A kimerevített képkockák adatai megmutathatják, hogy a kód alapjáraton, sebességgel vagy terheléskor van-e beállítva. A főként alapjáraton számító szivárgást nem szabad az autópálya lefagyáskeretéből más okok ellenőrzése nélkül diagnosztizálni.
Használjon hűtőrendszer nyomáspróbáját a megadott nyomáson és hőmérsékleten. Vizsgálja meg tükörrel vagy boreszkóppal, ahol biztonságos. A hűtőfolyadék követheti az öntvénybordákat, a kábelkötegeket vagy a sebességváltó házát, ezért nyomjon felfelé az első nedves pontig. A A radiátor , a tömlők, a hűtőfolyadék-kimenet, a termosztátház, a fűtés csatlakozásai és a vízszivattyú továbbra is alternatív források maradnak.
A belső elosztócső szivárgása miatt hűtőfolyadék kerülhet a szívónyílásba, de hengerfejtömítés, repedt fej, EGR-hűtő, olajhűtő vagy más motorspecifikus alkatrész is fogyaszthat hűtőfolyadékot. Ellenőrizzük a gyújtógyertyákat, a henger állapotát, a kipufogógázt, a hűtőrendszer nyomáscsökkenését és az égési gáz bizonyítékait jóváhagyott módszerekkel. Egyetlen tesztet sem szabad a tervezésén túl értelmezni.
Ha a henger leállítás után folyadékot gyűjthet, kerülje az ismételt forgatást, amíg a motort nem vizsgálják. Az égéstérbe kerülő hűtőközeg károsíthatja a csapágyakat, a hengerfalakat, az oxigénérzékelőket és a katalizátorokat. A sürgősség különbözik egy kis külső szivárgástól, még akkor is, ha mindkettő az elosztócső tömítésének közelében van.
Egyes régebbi motorelrendezések lehetővé teszik, hogy egy meghibásodott szívócső-tömítés összekapcsolja a hűtőfolyadékot és a forgattyúházat, míg sok modern száraz elosztócső egyáltalán nem szállít hűtőfolyadékot. Ellenőrizze a tényleges öntvény és tömítés kialakítását. Ne alkalmazzon más motorcsaládból származó hibamintát. Ha az olaj és a hűtőfolyadék keveredik, szigetelje el motorolaj-hűtő , fejtömítés és egyéb, a motornak megfelelő interfészek.
Jegyezze fel az üzemanyag-beállításokat, az oxigén- vagy levegő-üzemanyag-érzékelő reakcióját, az elosztócső nyomását, a légáramlást, a gyújtáskimaradás számlálóit, a hűtőfolyadék hőmérsékletét, az öblítési parancsot és a futómű helyzetét. A javítás után ugyanazokat a feltételeket alkalmazza. A bankspecifikus hidegminta erősebb tesztcélt hoz létre, mint egy általános, működési kontextus nélküli lean kód.
Kövesse a jóváhagyott eljárásokat a PCV, az öblítés, a fékerősítő és a kiegészítő vákuumágak teszteléséhez. A nem megfelelő tömlő becsípése károsíthatja azt, vagy befolyásolhatja a biztonsági rendszereket, ezért használja a szervizmódszert. Ha a vágások normalizálódnak egy ág elkülönítésekor, diagnosztizálja az ágat, mielőtt lezárná az elosztó csatlakozását.
Vezessen be engedélyezett füstöt alacsony szabályozott nyomáson. Zárja le a szívónyílást az utasításoknak megfelelően, és figyelje meg az elosztó-fej csatlakozást, az injektor tömítéseket, a fojtószelepházat, a PCV-portokat, a vákuumcsatlakozásokat, a futótengelyeket és az elosztó-varratokat. A lefolyóban vagy a szellőzőben megjelenő füst normális lehet a rendszer kialakítása szempontjából. A túlzott nyomás szivárgást okozhat, vagy károsíthatja az érzékelőt.
A hidegen szivárgó kötés lezáródhat a motor felmelegedése után, és egy forró műanyag repedés bezáródhat, amikor a motor lehűl a tesztelés céljából. Ha az eljárás lehetővé teszi, használjon hideg és meleg bizonyítékot. A maradék olaj egy kis füstöt is elrejthet, ezért vizsgálja meg több oldalról.
Egy professzionális dúsító eszköz segíthet megbizonyosodni arról, hogy egy ismert üzemanyag hozzáadása egy feltételezett szivárgás közelébe megváltoztatja az érzékelő reakcióját. Tartsa be a tűzbiztonsági szabályokat, és soha ne használjon ellenőrizetlen gyúlékony spray-t. Az eredmény lokalizálja az adagolatlan levegőt, de még mindig meg kell vizsgálni a pontos tömítést, repedést, tengelyt vagy tömlőt.
Szerelje be a megfelelő adaptert, tartsa a nyomást a specifikáción belül, és vegye figyelembe a hűtőfolyadék hőmérsékletét. Figyelje meg a külső kötéseket és a nyomáscsökkenést. Ha a nyomás látható szivárgás nélkül esik, folytassa a motorspecifikus belső szivárgási tesztekkel. A nyomásesés származhat a teszterből, a kupakadapterből vagy más hűtőelemből is.
Védje a nyitott portokat a törmeléktől. Fényképezze le a csavarok hosszát és a konzolok helyzetét. Keressen összenyomott vagy hasadt gyöngyöket, eróziós nyomokat, felületi lyukakat, repedéseket, kihúzott betéteket, eltorzult karimákat, hűtőfolyadék foltokat és korábbi koptató sérüléseket. Ellenőrizze a síkságot a megadott módszerrel és határértékkel; a megemelt lapkákon nyugvó egyenes él téves eredményt adhat.
Megtalálás |
Csak tömítés javítás |
Teljes sokrétű döntés |
|---|---|---|
Edzett tömítés; sík, sértetlen felületek |
Általában megfelelő felkészüléssel védhető |
Nem csak a fóka korához szükséges |
Megvetemedett műanyag karima vagy húzott betét |
Magas ismétlődő szivárgási kockázat |
Cserélje ki az elosztócsövet, ha a szervizhatáron kívül esik |
Repedt csúszó, varrat vagy vákuumcsatlakozó |
A tömítés nem javítja az utat |
Cserélje ki vagy használjon jóváhagyott szerkezeti javítást |
Kopott futótengely vagy törött szárny |
Marad a külön futó-vezérlő hiba |
Cserélje ki a szerelvényt, ha a belső alkatrészek nem javíthatók |
Korrodált fejfelület |
A jóváhagyott javítástól és a mért sérüléstől függ |
Az elosztó önmagában nem javítja meg a hengerfejet |
Elecdura széles az utángyártott program tartalmazhat tömítést vagy komplett összeszerelést, de az árajánlatnak tartalmaznia kell a tényleges terjedelmet. Ellenőrizze, hogy a csomag tartalmazza-e a tömítéseket, a futómű működtető szerkezetét, az érzékelőket, a fojtószelepház-tömítést, a tüzelőanyag-elosztócső hardvert és a rögzítőelemeket. Ne következtessen a tartalomra egy katalógusfotóból.
Távolítsa el a régi tömítésanyagot a jóváhagyott módszerrel. Kerülje el a törmelék és az oldószer bejutását a nyílásokba. Az agresszív tárcsák lekerekíthetik a műanyag karimát vagy eltávolíthatják a fémet, és olyan szivárgást okozhatnak, amelyet az új tömítés nem képes elviselni. Győződjön meg arról, hogy a csavarfuratok tiszták és szárazak, ahol szükséges.
Használjon kalibrált szerszámokat és a megadott sorrendet. Egyes rögzítőelemek nyomaték-hozam-arányosak vagy alkalmazás-specifikus tömítőanyaggal rendelkeznek; mások újrafelhasználhatók. Cserélje ki a sérült betéteket és konzolokat. Ha az egyik végét teljesen meghúzza a másik előtt, az eltorzíthatja az elosztót, és kiürítheti a tömítőperemet.
A leválasztott PCV-tömlő nagyobb szivárgást okozhat, mint az eredeti tömítés. Ellenőrizze az öblítést, a fékrásegítőt, a vákuumot, a hűtőfolyadékot, az üzemanyagot és az elektromos csatlakozásokat. A kábelköteget távolítsa el a csípőpontoktól és a hőtől. A törékeny gyorscsatlakozókat cserélje ki, ne erőltesse őket.
A szakadt membrán vagy a meghibásodott szeparátor a szelepfedélben sípot, instabil alapjáratot, magas üzemanyag-beállítást, olajfogyasztást és túlzott forgattyúház-vákuumot okozhat. A hang a szívócső felé terjedhet. Ellenőrizze a forgattyúház nyomását és a PCV áramlási útvonalát a motorspecifikus eljárással. A nyílás blokkolása a rendszer megértése nélkül forgattyúháznyomást és olajszivárgást okozhat. Ha a PCV funkció be van építve, ellenőrizze, hogy a javítási határ egy membránkészlet vagy egy teljes burkolat, mielőtt hozzáadná a szívócsonk a rendelésre.
Az alapjáraton áramló öblítőszelep, amikor zárva kell lennie, gőzt és levegőt engedhet be, megváltoztathatja az üzemanyag-beállításokat, és nehéz indítást okozhat tankolás után. Hasonlítsa össze a tisztítási parancsot a tényleges áramlással, és válassza le a vezetéket a jóváhagyott módszerrel. A párolgási-emissziós körbe belépő füst nem bizonyítja, hogy az elosztó tömítése szivárog. Jegyezze fel ezt az eredményt a mellékelt diagnosztikai lapon cserealkatrész érdeklődés.
A befecskendező szelep felső tömítése méretlen levegőt szivároghat a csúszó közelében, míg a korlátozott befecskendező szelep vagy az alacsony üzemanyagnyomás légszivárgás nélkül sovány hengert eredményezhet. Ellenőrizze a befecskendező szelepüléseket az elosztó eltávolítása során, de ne zavarja az üzemanyag-ellátó rendszert a szükséges nyomáscsökkentés és tűzvédelmi óvintézkedések nélkül. Egy teljes Az utángyártott szerelvény nem tartalmazhat befecskendező szelepek tömítéseit, ezért azokat kifejezetten sorolja fel, ha a szervizeljárás cserét igényel.
A hűtőfolyadék követi a gravitációt és a légáramlást, és gyakran összegyűlik az elosztó-fej varrat mentén, miután a felette lévő alkatrészből szivárog. Nyomáspróbát végezzen a hideg rendszeren, ellenőrizze a legmagasabb nedvességi pontot, és csak jóváhagyás esetén használjon UV-festéket. Hasonlítsa össze a hűtőkört a motorhűtő alkatrészválaszték és a radiátorkört, mielőtt forrásként felcímkézné az elosztócső tömítését.
A hűtőfolyadék az olajban vagy az olaj a hűtőfolyadékban komoly bizonyíték, de nem azonosítja a határfelületet. An A tervezéstől függően a motorolaj-hűtő , a hengerfej-tömítés, a repedt öntvény vagy a csővezeték átvezetése felelős lehet. Használja a motorhoz előírt nyomás-, égésgáz-, olajkör- és alkatrész-szigetelési teszteket. Ne adjon el tömítéskészletet pusztán a folyadék megjelenése alapján; a megoldatlan bizonyítékokat a műszaki kapcsolati csatorna a motorkóddal és a vizsgálati eredményekkel.

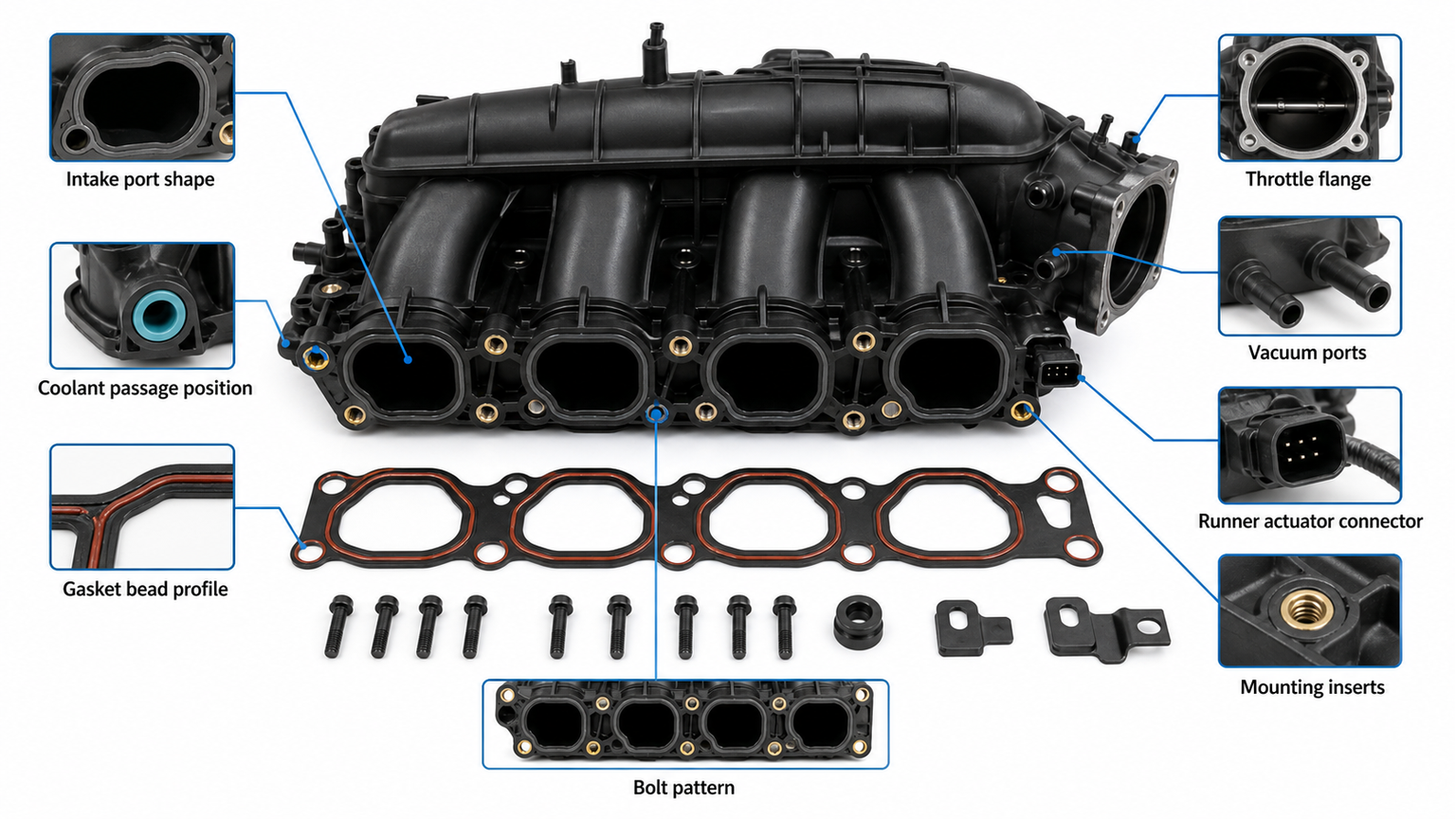

Adja meg az OE-számot, a járművet és a piacot, a motorkódot, a gyártás dátumát, az elosztó anyagát, a nyílások számát és alakját, a hűtőfolyadék-nyílások elrendezését, a fojtószelep-karimát, a befecskendező szelep és az üzemanyag-sín rögzítését, az érzékelő- és vákuumnyílásokat, a csúszóműködtető és a csatlakozó részleteit, a tömítésprofilt és mindkét tömítőfelület fényképét. Hasonló elosztók csavarozhatók fel különböző futókalibrációs vagy kiegészítő csatlakozók használatakor.
Mert közúti alkalmazások , a VIN-ből származó konfiguráció és a károsanyag-kibocsátási csomag szétválaszthatja a változatokat. Mert terepjáró berendezések , beleértve a gép modelljét, a motor sorozatára vagy elrendezésére vonatkozó információkat, az üzemi környezetet és a konzol elrendezését. Használat a katalógus letöltését referenciaként, és ellenőrizze a fizikai mintát a kötet jóváhagyása előtt.
Ellenőrizze a tömítőfelület síkságát, a nyílások igazítását, a betét biztonságát, a menet minőségét, a futómű mozgását, a működtető szerkezet rögzítését, a csatlakozók rögzítését, a vákuumnyílás méreteit, az érzékelő kiemelkedéseit, a belső tisztaságot, a mellékelt tömítést és a védőcsomagolást. A nyílászárók és a ház megtámasztása, így a szállítási teher ne torzítsa el a karimát vagy a futóművet. Fenntartja a tétel és a címke nyomon követhetőségét a garanciális elemzéshez.
Az adagolatlan levegő egy hengert vagy hengersort lejtőssé tehet, gyakran alapjáraton vagy hidegindításkor a leginkább észrevehetően. Erősítse meg a trimmekkel, a gyújtáskimaradási adatokkal, a füstvizsgálattal és a gyújtás/befecskendező szelep ellenőrzésével.
Egyes motorok a hűtőfolyadékot az elosztócsonkon keresztül vezetik; mások száraz bevitelt használnak. A tömítés megrendelése előtt erősítse meg a tervezést, és kövesse nyomon az első nedves pontot.
A teszt során a hőmérséklettől függő rés bezáródhat, és füst távozhat egy másik normál szellőzőből vagy a közeli tömlőből. Kombinálja a füstöt az üzemanyag-betétekkel, a működési mintával és a fizikai ellenőrzéssel.
Az újrafelhasználás a karima síkságától, a repedésektől, a betétektől, a nyílásoktól, a futótengelytől, a működtető szerkezet rögzítésétől és a tisztítási kompatibilitástól függ. Egy új tömítés nem tudja kijavítani a megvetemedett vagy megrepedt házat.
Adja meg az OE-referenciát, az alkalmazás- és a motoradatokat, az elülső és a hátsó fényképeket, a tömítőfelületet és a portok elrendezését, a futó hardvert, a csatlakozókat és a vákuumcsatlakozókat, a szükséges mellékelt tömítéseket vagy érzékelőket, a mennyiséget és a csomagolással kapcsolatos elvárásokat az Elecdurán keresztül. lépjen kapcsolatba a csapattal.
A szivárgási út megerősítése után küldje el az Elecdurának az eredeti elosztó és tömítés OE-számait, a motor alkalmazását, a levegőoldali vagy a hűtőfolyadék oldali meghibásodási bizonyítékokat, a tömítési felület fotóit, a mért karima állapotát, a csatorna és a működtető konfigurációját, a portok elrendezését, a mellékelt alkatrészek követelményét és a rendelési mennyiséget. Ezek a részletek határozzák meg, hogy elegendő-e a tömítéskészlet, vagy egy komplett elosztóra van szükség, és megakadályozzák, hogy a légszivárgás-diagnózis összekeveredjen egy nem kapcsolódó futóvezérlő hibával.
