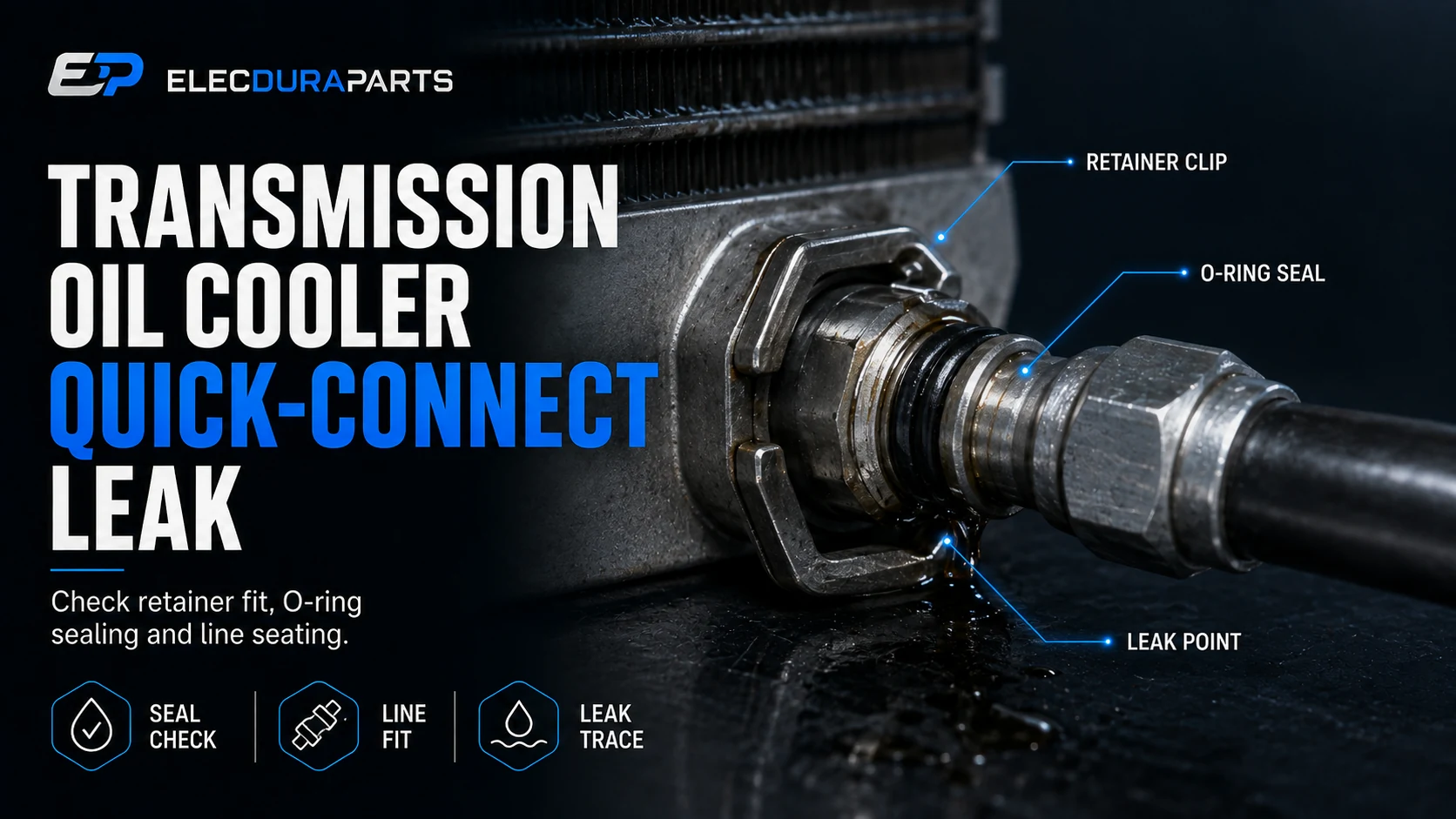

Sebességváltó olajhűtő gyorscsatlakozós szivárgása: tartó, O-gyűrű és cső tesztek

A sebességváltó olajhűtő gyorscsatlakozójának szivárgása a belső O-gyűrűből, a tartóból, a csőperemből, a szerelvényfuratból, a menetes adapterből vagy a csatlakozást körülvevő hűtő/radiátortestből eredhet. A folyadék gyakran a vonal mentén halad, és a legalacsonyabb ponttól csöpög, így a látható csepp több centiméterre is lehet a tényleges tömítési hibától.

A helyes javítás attól függ, hogy melyik interfész veszítette el a tömítést vagy visszatartást. Egy másik O-gyűrű felszerelése nem javítja meg a korrodált csőfelületet, a megnagyobbodott szerelvényfuratot vagy a tartót, amely soha nem kapcsolódott be a perem mögött. Egy egész cseréje Az olajhűtő összeszerelése szükségtelen, ha egy meghatározott szervizszerelvény az egyetlen sérült alkatrész.

Ez az útmutató a kapcsolat szintjén marad. Nem tartalmazza a sebességváltó-folyadék specifikációját és a belső hűtőhűtő keresztszivárgásának külön diagnózisát. A cél a külső szivárgás tisztán lokalizálása, minden tömítőfelület ellenőrzése és annak megállapítása, hogy az O-gyűrű, tartó, cső, adapter, tömlőszerelvény, radiátor vagy beépített hűtőmodul cserét igényel.

Gyors válasz: Tisztítsa meg, helyezze nyomás alá és kövesse nyomon az első nedves pontot

Ellenőrizze a folyadék szintjét, és állítsa le, ha a további működés a sebességváltó károsodását okozhatja. Tisztítsa meg a csatlakozást és a szomszédos felületeket, szárítsa meg, majd reprodukálja a szivárgást a gyártó biztonságos nyomásával vagy kezelési eljárásával. Figyelje meg az első pontot, amely nedves lesz – ne az esetleges csöpögést. Miután a nyomás megszűnt és a hőmérséklet biztonságos, válassza le a megfelelő szerszámmal, és ellenőrizze az O-gyűrűt, a rögzítőt, a csőtömítő felületet, a peremet, a behelyezési mélységet és az illesztési furatot.

A Quick-Connect Stack megértése

Az O-gyűrű tömítések; a rögzítő tartja pozícióját

Sok kivitelben az O-gyűrű sugárirányban tömít a cső és a szerelvényfurat között. Egy rögzítő kapcsolódik egy kialakított peremhez vagy horonyba, hogy megakadályozza a cső visszahúzódását. Ezek a funkciók összefüggenek, de különböznek egymástól.

A lezárt cső továbbra is szivároghat

A rögzítő teljesen bepattanhat, ha egy vágott, megkeményedett vagy nem megfelelő méretű O-gyűrű szivárog. Ezzel szemben az O-gyűrű ideiglenesen tömíthet akkor is, ha a rögzítő nincs biztonságosan rögzítve, ami szétválási kockázatot jelent.

A csőföld a tömítés része

Az O-gyűrűn áthaladó sima szakasznak megfelelő átmérővel és kidolgozással kell rendelkeznie. Gödrösödés, karcolás, bevonatveszteség, ellaposodás vagy hegesztési fröcskölés szivárgási útvonalat hozhat létre.

A gyöngy vezérli az axiális helyzetet

A csőperem vagy a retenciós funkció határozza meg, hogy a cső milyen messzire hatol be, és hol tart a rögzítő. A sérült vagy helytelenül elhelyezett perem az O-gyűrűt nem a megfelelő részen hagyhatja el.

Az illesztési furat kritikus geometriát tartalmaz

A furat vezeti a csövet, támogatja az O-gyűrűt, és tartalmazhat távtartót, támasztógyűrűt vagy belső vállát. A hő, a korrózió, a szerszám sérülése vagy az előzetes helytelen elszívás eltorzíthatja.

Számoljon meg minden eltávolított belső részt

Ne feltételezze, hogy a régi O-gyűrű az egyetlen betét. Hasonlítsa össze a pontos szervizdiagramot, és győződjön meg arról, hogy a tömítés vagy távtartó nem marad megkétszerezve a furatban.

Keresse meg a szivárgást, mielőtt bármit leválaszt

Távolítsa el a régi maradványokat anélkül, hogy szennyeződést hordana a belsejébe

Használjon kompatibilis tisztítószert és ellenőrzött módszert. Védje a csatlakozónyílást és a közeli elektromos alkatrészeket. A régi olajfilmek magukhoz vonzzák a port, és a nem szivárgó felületet aktívnak látják.

Dokumentálja az alapvonalat

Tisztítás előtt fényképezze le a vonalvezetést, a rögzítő irányát, az adapter helyzetét és a festést. Ez megőrzi a hosszú távú szivárgás és mozgás bizonyítékait.

Használjon biztonságos, ellenőrzött szivárgási reprodukciót

Kövesse az alkalmazási eljárást a folyadék hőmérsékletére, nyomására és a sebességfokozat kiválasztására. Fékezze vissza a járművet, és tartsa távol a személyzetet a forró vezetékektől és a mozgó alkatrészektől. Ne lazítsa meg az éles szerelvényt.

A festék támogathatja, nem helyettesítheti a forráskövetést

Csak akkor használjon kompatibilis festéket, ha azt jóváhagyták. Egy festéknyomot kell követni az első nedves határig.

Figyelje meg a hő- és mozgáshatásokat

Némelyik szivárgás csak akkor jelenik meg, ha forró, a nyomás emelkedik, vagy amikor a motor/hajtómű mozgása megterheli a tömlőt. Rögzítse a hőmérsékletet, az időt és a vonal pozícióját.

Ne hajlítsa meg a vezetéket, hogy 'bizonyítsa' a szivárgást

A túlzott mozgás károsíthatja a jó O-gyűrűt vagy szerelvényt. Figyelje meg a normál mozgást, és inkább ellenőrizze a támasztékokat.

Szüntesse meg a kapcsolatot a bizonyítékok megrongálása nélkül

Engedje el a nyomást és szabályozza a folyadékveszteséget

Hagyja lehűlni a rendszert, használjon védőfelszerelést és gyűjtse össze tisztán a folyadékot. Sapka azonnal nyissa ki a hűtővezetékeket és -nyílásokat a szennyeződés elkerülése érdekében.

A sebességváltó szempontjából fontos a folyadék tisztasága

Kisebb szivárgásjavítás során bejutott szösz, szemcse vagy fém károsíthatja a szelepeket és a csapágyakat. Használjon nem ömlő sapkát és tiszta szerszámokat.

Használja a megadott kioldóeszközt

A gyorscsatlakozós kialakítások kapcsokat, belső harisnyakötő rugókat, műanyag rögzítőket vagy külső zárakat használnak. A nem megfelelő szerszám bemetszheti a csövet, meghajlíthatja a rugót vagy megnövelheti a furatot.

Ne feszítse a hűtőtestet

A vékony radiátortartályok, forrasztott adapterek és alumíniumöntvények megrepedhetnek. Támassza meg a szerelvényt, és kövesse a kioldási irányt.

Tartsa meg a tájolást és az alkatrészeket

Helyezze sorrendbe az eltávolított rögzítőket, távtartókat és tömítéseket, és címkézze fel a vonal pozícióját. A bal és jobb oldali csatlakozások eltérő geometriát használhatnak.

Soha ne használjon újra egy eltorzult rögzítőt összehasonlító teszteléshez

A szétterített vagy meghajlított rögzítő már nem ad megbízható alapvonalat. Hasonlítsa össze egy ellenőrzött új alkatrészrel.

Vizsgálja meg az O-gyűrűt

A vágások beépítési vagy felületi sérülést jeleznek

Hosszirányú szelet keletkezhet a cső éles éle, sorja, sérült szerelvénybemenet vagy száraz szerelvény miatt. A helyi becsípődés azt jelezheti, hogy a tömítés felgördült vagy beszorult a behelyezés során.

Az új tömítés felszerelése előtt keresse meg a vágási jellemzőt

Végezzen megfelelő vizuális és tapintható ellenőrzést a csövön és a furaton. Az O-gyűrű cseréje a sorja eltávolítása nélkül megismétli a szivárgást.

A ellaposodás és a keménység a használat elöregedését jelzi

Az O-gyűrű összenyomható, elveszítheti rugalmasságát vagy megrepedhet a hőmérséklet és a folyadékhatás miatt. Az anyagkompatibilitásnak meg kell egyeznie a megadott sebességváltó-folyadékkal és üzemi környezettel.

A szín nem azonosítja a tömítés anyagát

A különböző elasztomerek megoszthatják a színüket. A szerviz cikkszámot vagy az ellenőrzött anyagspecifikációt használja, ne a megjelenést.

A duzzanat kémiai vagy méretbeli összeférhetetlenséget jelez

A duzzadt tömítés a behelyezés során megtapadhat, kinyomódhat vagy elveszítheti mechanikai tulajdonságait. Ellenőrizze a folyadék történetét, a tisztítószereket és az adalékokat.

Ne helyettesítse az általános O-gyűrűt hozzávetőleges mérettel

A keresztmetszet, a belső átmérő, a keverék és a keménység egyaránt befolyásolja a tömítést és a beillesztési erőt. Használja a megadott szervizkészletet.

Vizsgálja meg a rögzítő elköteleződését

A rögzítőnek a csőperem mögött kell elhelyezkednie

Vizsgáljon meg minden ujjat, rugóhurkot vagy kapocslábat. El kell foglalnia a tervezett hornyot, és ellenállnia kell a meghatározott húzásnak. A részleges elköteleződés az egyik oldalról helyesnek tűnhet.

Ellenőrizze vizuálisan az összes ablakon keresztül

Ahol a csatlakozó ellenőrző ablakokat biztosít, erősítse meg az egyenlő csatlakozást. A teljesen behelyezett cső megjelölése segíthet a mélység ellenőrzésében az összeszerelés során.

A rögzítők elvesztik funkciójukat a terjedés és a korrózió következtében

Az eltávolító szerszámok, az oldalsó terhelés vagy az ismételt újrahasználat véglegesen kinyithatja a rugórögzítőt. A rozsda vagy törmelék megakadályozhatja, hogy a helyére kerüljön.

Cserélje ki a bizonytalan rögzítő hardvert

A rögzítő egy olcsó biztonsági határ a leválasztott hűtővezetékhez és az átviteli folyadékveszteséghez képest. Kövesse a szolgáltatás újrahasználati szabályait.

Vizsgálja meg a csőperemet és a tömítőfelületet

Mérje meg a tömítési felületet, ne csak a vezeték átmérőjét

A korrózió lokálisan csökkentheti az átmérőt. Használja a megadott mérési módszert egynél több tengely körül, és hasonlítsa össze egy sértetlen régióval vagy szolgáltatási határértékkel.

A polírozás nem tudja helyreállítani a hiányzó anyagot

A könnyű eltávolítható maradvány különbözik a mély lyukasztástól. Az agresszív csiszolással a csövet alulméretezheti, és eltávolíthatja a védőbevonatot.

Ellenőrizze a perem helyzetét, kerekségét és sérülését

Egy lapított gyöngy, repedezett képződött terület vagy a csővégtől való rossz távolság megváltoztatja a behelyezést és a visszatartást. Vizsgálja meg a szerszámnyomokat az előző szervizelésből.

Ne hozzon létre újra gyöngyöt jóváhagyott eljárás nélkül

A rögtönzött formázás megrepedhet vagy gyengítheti a vonalat, és helytelenül helyezheti el a tereptárgyat. Cserélje ki a csövet vagy tömlőszerelvényt, ha a geometria a specifikáción kívül esik.

Vizsgálja meg a vonaligazítást és az oldalterhelést

A csőnek koncentrikusan kell belépnie a szerelvénybe, anélkül, hogy oldalra kényszerítené. A hiányzó konzolok, elgörbült vonalak vagy nem megfelelő tömlőhossz folyamatosan terhelheti az O-gyűrűt.

Helyes útválasztás az utolsó húzóellenőrzés előtt

A csatlakozás meglazulhat, de a konzolok meghúzása után megfeszülhet. Szerelje össze a megadott sorrendben.

Ellenőrizze az illesztőfuratot és az adaptert

Használjon fényt és nagyítást

Ellenőrizze az O-gyűrű ülékét, a bevezető letörést, a rögzítő hornyot és a belső vállát. Keressen korróziót, karcolásokat, beágyazott törmeléket, repedt műanyagot és tömítésmaradványokat.

Tisztítás közben védje a furatot

Ne használjon éles csákányokat vagy súrolószerszámokat, amelyek megváltoztatják a tömítés geometriáját. Használja a megadott nem ömlő tisztítási módszert.

Válassza le a gyorscsatlakozó határvonalat az adapter meneteitől

Sok radiátor vagy hűtő olyan menetes adaptert használ, amely a gyorscsatlakozó furatot tartalmazza. Folyadék szivároghat az adapter és a tartály között, nem pedig a cső és az O-gyűrű között.

Jelölje meg az első nedves kerületet

A biztonságosan használt szivárgásnyompor vagy tiszta szövet megmutatja, hogy a nedvesedés a cső középvonalánál vagy az adapter aljánál kezdődik-e. Ne húzza meg vakon az adaptert; a vékony tartálymenetek megsérülhetnek.

Ellenőrizze az alkatrész testét a szerelvény körül

A műanyag tartály repedései, a forrasztási szivárgás és az öntvény porozitása utánozhatja a szerelvény szivárgását. Izolálja le és nyomáspróbával végezze el a radiátor vagy hűtőház, ahol a forrás bizonytalan marad.

A hő és az oldalsó terhelés hajszálrepedést nyithat

Hidegpadi ellenőrzésnél ez elmaradhat. Használjon jóváhagyott hőmérséklet-függő tesztet az ellenőrizetlen hő alkalmazása helyett.

Szivárgási helyzet versus javítási alkatrész

Újrahasználat vagy csere ellenőrzőlista

Telepítse a kapcsolatot új szivárgás nélkül

Tartson tisztán minden alkatrészt

Fedezze le az alkatrészeket az összeszerelésig. Tisztítsa meg a csővéget, a furatot és a szerszámokat. Egy szemcse új tömítést vághat le, vagy nyitva tarthatja a rögzítőt.

Csak jóváhagyott szerelési kenőanyagot használjon

A kenőanyagnak kompatibilisnek kell lennie a tömítéssel és az erőátviteli rendszerrel. A felesleges zsír felfoghatja a törmeléket vagy beszennyezheti a folyadékot.

Helyezze be egyenesen a meghatározott mélységig

Állítsa be a vonalat oldalsó terhelés nélkül, simán haladjon át az O-gyűrűn, és folytassa addig, amíg a rögzítő hallhatóan vagy láthatóan be nem pattan a perem mögött.

Végezze el a megadott húzási ellenőrzést

Az ellenőrzött húzás igazolja a visszatartást; a túlzott erő tönkreteheti a csatlakozást. A vonaltartók rögzítése után ellenőrizze újra a kapcsolóablakokat.

Helyezze vissza az összes támaszt és hővédelmet

Szereljen fel kapcsokat, konzolokat, koptatóhüvelyeket és pajzsokat. A zsinór nem dörzsölheti, nem lóghat le a szerelvényről, és nem érintkezhet forró alkatrészekkel.

Ellenőrizze a hézagot normál mozgással

A motor gördülése, a sebességváltó mozgása és a hőtágulás megváltoztatja a vonal helyzetét. Kövesse az alkalmazás útválasztását ahelyett, hogy szoros egyenes utat hozzon létre.

Javítás utáni szivárgás- és működési teszt

Korrigálja a folyadékszintet a megadott eljárással

A folyadékszint a hőmérséklettől, a motor állapotától és a sebességfokozattól függhet. Ez a cikk nem helyettesíti a folyadékspecifikációt; használat a gyártó által összehangolt szervizinformációk.

Számolja ki a szervizelés során elveszett folyadékot

Az alacsony szint károsíthatja a sebességváltót és levegőztetést okozhat, míg a túltöltés habzását okozhatja. Mérje meg és állítsa helyre megfelelően.

Ismételje meg az eredeti szivárgási állapotot

Állítsa a rendszert arra a hőmérséklet- és nyomásállapotra, amely szivárgást okozott, majd ellenőrizze a megtisztított csatlakozást, az adapter alját, a tömlőprést és az alkatrésztestet.

Nézze meg újra az első nedves pontot

A száraz csőbevezetés új nedvességgel az adapter alján azt jelenti, hogy az eredeti maradék egy második szivárgást rejtett el. Ne jelentsen sikert a padlócsepp hiánya miatt.

A hőciklus után ellenőrizze újra a megtartást és az útválasztást

Lehűlés után ellenőrizze a konzol biztonságát, a vezeték hézagát és a rögzítő helyzetét. Vizsgálja meg, hogy nincs-e rajta kopás vagy friss oldalterhelés.

Dokumentálja a javítási alkatrészeket és bizonyítékokat

Jegyezze fel a tömítés/rögzítő készletet, a csövet vagy a hűtő alkatrészszámát, a fényképeket és a szivárgásteszt állapotát a jövőbeni diagnózis érdekében.

Csereegyeztetési és nagykereskedelmi információk

A csatlakozási szoftver azonosításához pontos alkalmazásadatokra van szükség

Adja meg az OE-számot, a jármű/berendezés modelljét, az évjáratot, a sebességváltót, a hűtő- vagy hűtőreferenciát, a vonal helyzetét, a cső külső átmérőjét, a perem geometriáját, a szerelvény típusát, a menetet és a csatlakozó irányát.

Küldjön be fényképeket mindkét párzási oldalról

Tartalmazza a csővéget, a peremet, az illesztőfuratot, a rögzítőt, az adapter alját és a beépített vezetéket. Elecduráé Az alkalmazás-illesztési folyamat meghatározhatja, hogy szervizkészletre, vezetékre vagy komplett hűtőre van-e szükség.

Határozza meg, mi szerepel az árajánlatban!

Tisztítsa meg az O-gyűrűket, rögzítőket, távtartókat, adaptereket, védőkupakokat, tömlőszakaszt, rögzítőkapcsokat és alkatrésztömítéseket. A 'hűtőszerelvény' leírás nem elég konkrét.

Állítsa be a mennyiséget és az ellenőrzési igényeket

Mert nagykereskedelmi sebességváltó-hűtés megrendelések , minta jóváhagyásának meghatározása, méretellenőrzés, tömítési anyag ellenőrzése, megőrzési vizsgálat és csomagolás.

Nagykereskedelmi minőség-ellenőrzési pontok

Mérje meg a cső és a szerelvény geometriáját

Minta tömítőfelület átmérője és felülete, perempozíció, illesztési furat, bevezető letörés, horony és behelyezési mélység. Olyan rögzítőelemeket használjon, amelyek nem jelölik meg a tömítőfelületet.

Vizsgálja meg a rögzítőket a rugó konzisztenciájára

Ellenőrizze az anyagot, a bevonatot, az alakot és az illeszkedést a tervezett illeszkedő részekkel. A folytonosság vagy a vizuális szám irreleváns a megőrzés szempontjából.

Tesztelje a tömítéseket rendszerként

A nyomás integritását a megfelelő cső, O-gyűrű, rögzítő és szerelvény konfigurációval kell ellenőrizni meghatározott feltételek mellett. Elecduráé a nagykereskedelmi minőségi terv megőrizheti a felszerelési és tételes nyilvántartásokat.

Külön a szivárgástesztet a húzásvisszatartástól

Egy csatlakozás lezárhat, de nem marad vissza, vagy visszatarthat, de szivárog. Mindkét funkcióhoz elfogadási kritériumok szükségesek.

Védje a csomagolásban lévő tömítőfelületeket

Használjon tiszta kupakokat és elválasztókat. Ne engedje, hogy rögzítőelemek vagy fémszerelvények a csövek végéhez ütközzenek szállítás közben.

A nyomkövetés interfészhiba miatt tér vissza

Külön osztályozza az O-gyűrű bevágásait, a rögzítő kioldását, a csőkorróziót, a furatkárosodást, a préselési szivárgást és a test szivárgását. A A hűtővezeték hibarekordja nem csoportosíthatja őket egy általános szivárgásként.

Gyakran Ismételt Kérdések

Kicserélhetem csak az O-gyűrűt egy hűtő gyorscsatlakozóban?

Csak akkor, ha a szervizelési eljárás lehetővé teszi, és minden illeszkedő felület ép

A megadott tömítés felszerelése előtt ellenőrizze a cső felületét, peremét, furatát, rögzítőjét és adapterét.

Miért szivárog még mindig az új O-gyűrű?

Előfordulhat, hogy az új tömítés elvágódott, rossz, rosszul van elhelyezve, vagy megsérülhet a geometria ellen

Ellenőrizze a behelyezést, a kenést, a sorját, a korróziót, a csőátmérőt, az oldalterhelést és a duplikált tömítéseket a furatban.

Honnan tudhatom, hogy a tartó zárva van?

Használja a terv vizuális kapcsolódási pontjait és a megadott húzási ellenőrzést

Egy kattintás önmagában nem elegendő, ha a rögzítőnek csak egy része van rögzítve.

A hűtőnél lévő folyadék azt jelenti, hogy a sebességváltó belső hűtője szivárog?

Nem

Egy külső szerelvény, adapter vagy tartály szivároghat olaj-hűtőfolyadék keresztszennyeződés nélkül. Kövesse nyomon az első nedves pontot, és ellenőrizze a megfelelő határvonalat.

Mit kell benyújtani a csereszerelvény-kérelemhez?

Küldje el a pontos alkalmazást és a kapcsolat mindkét oldalát

Adja meg a referenciákat, az átvitelt, a vezeték helyét, a cső-/peremméreteket, a furatról/rögzítőről készült fényképeket, a szivárgási pontot, a szükséges alkatrészeket és mennyiséget.

Cserélje ki a meghibásodott interfészt, majd igazolja a megtartást és a tömítést

A sebességváltó olajhűtő gyorscsatlakozós szivárgása csak akkor oldódik meg, ha az első nedves határ beazonosítható, az O-gyűrű sértetlen geometria ellen tömít, a rögzítő teljesen beleakad egy ép perembe, a vezeték oldalterhelés nélkül lép be, és a javított rendszer száraz marad az eredeti hő- és nyomásviszonyok mellett. A legláthatóbb rész cseréje a teljes köteg ellenőrzése nélkül ismétlődő szivárgást idéz elő.

Az egyeztetéshez küldje el az OE számokat, jármű/felszerelés és sebességváltó adatait, hűtő ill sebességváltó hűtő referencia , cső átmérője és perem méretei, szerelvény/rögzítő fényképek, megerősített első nedves pont, útvonal, szükséges szervizhatár és rendelési mennyiség a Elecdura kapcsolati oldal . Az Elecdura felülvizsgálhatja a radiátor csatlakozási architektúra, cserevezeték vagy szerelvénygyufa, nagykereskedelmi rendelés ellenőrzések és kapcsolódó sebességváltó-hűtés diagnosztikai erőforrások folyadékspecifikáció előírása nélkül.
