Kondensor AC Aliran Paralel vs Serpentine: Desain, Pembilasan, dan Penggantian

Kondensor AC otomotif berbentuk ular membawa zat pendingin melalui satu sirkuit tabung panjang, sedangkan kondensor aliran paralel membagi aliran melalui banyak saluran sempit yang dihubungkan oleh header. Perbedaan struktural tersebut mengubah penolakan panas, sensitivitas muatan zat pendingin, perilaku kontaminasi, keputusan pembilasan, dan penyesuaian penggantian. Tidak ada desain yang dapat dinilai hanya dari garis besarnya saja. Pertanyaan yang berguna adalah bagaimana sirkuit internal direkayasa untuk zat pendingin, kompresor, paket aliran udara, dan strategi pengendalian kendaraan.

Untuk jaringan perbaikan dan distributor suku cadang, pembedaan menjadi hal yang paling penting setelah kerusakan kompresor. Pelarut yang membuat kondensor tampak bersih tidak membuktikan bahwa setiap saluran mikro terbuka atau bebas logam. Keputusan penggantian harus menggabungkan bukti kegagalan, konstruksi internal, informasi servis kendaraan, dan kondisi lainnya sistem pendingin udara otomotif.

Perbandingan Cepat: Jalur Aliran Mengubah Keputusan Layanan

'Aliran paralel' dan 'saluran mikro' sering digunakan bersamaan dalam percakapan purnajual, namun keduanya bukanlah spesifikasi yang lengkap. Jumlah tabung, geometri port, jumlah lintasan, partisi header, kepadatan sirip, pengaturan receiver-drier, dan volume subcooling dapat berbeda. Mirip secara visual Oleh karena itu, penggantian kondensor A/C tidak dapat disetujui hanya dari lebar dan tingginya saja.

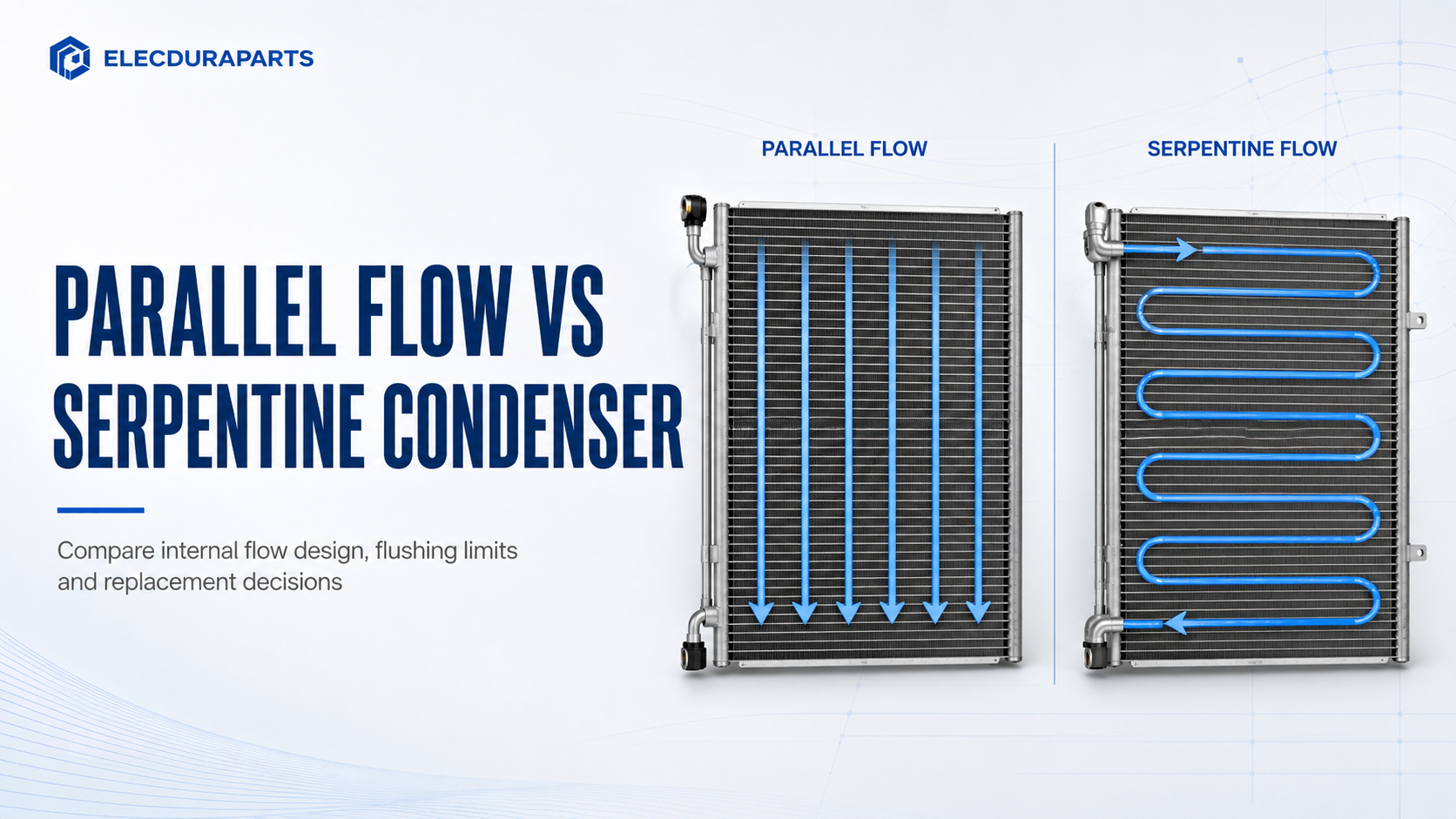

Inti aliran serpentin dan paralel mendistribusikan zat pendingin melalui jalur internal yang berbeda secara mendasar.

Apa yang Terjadi di Dalam Setiap Kondensor

Tabung serpentin bertindak sebagai salah satu jalur pendingin yang panjang

Dalam inti serpentin konvensional, tabung pipih membengkok berulang kali melintasi permukaan kondensor. Uap panas bertekanan tinggi masuk dekat bagian atas atau samping, membuang panas ke dinding tabung dan sirip, mengembun, dan keluar sebagai cairan bertekanan tinggi. Karena refrigeran mengikuti rute yang kontinyu, kehilangan tekanan dan perpindahan panas terakumulasi di sepanjang rute tersebut. Geometri tabung, tikungan, kontak sirip, dan distribusi aliran udara semuanya memengaruhi kinerja.

Mengapa satu jalur dapat membantu diagnosis

Obstruksi parah pada sirkuit kontinu dapat menghasilkan perubahan suhu yang dapat dikenali di bagian hulu dan hilir area terlarang. Namun pola suhu tidak bisa ditafsirkan sendiri. Refrigeran seharusnya mengubah fase melalui kondensor, dan subcooling cairan di dekat saluran keluar adalah normal. Seorang teknisi harus membandingkan suhu dengan tekanan sisi tinggi, kondisi sekitar, pengoperasian kipas, muatan zat pendingin, dan perilaku yang diharapkan dari pembuat kendaraan.

Kendaraan tua yang menggunakan unit serpentine mungkin juga memiliki perlengkapan servis, sambungan selang, dan pengaturan pemasangan yang tidak dapat ditiru oleh inti universal modern. Saat mendukung aplikasi lama, Kisaran suku cadang AC harus diperiksa sebagai suatu sistem daripada memperlakukan kondensor sebagai persegi panjang yang terisolasi.

Header aliran paralel membagi dan menggabungkan kembali zat pendingin

Inti aliran paralel menggunakan header saluran masuk dan saluran keluar yang dihubungkan oleh banyak tabung datar yang berisi port internal kecil. Partisi di dalam header mengarahkan zat pendingin melalui kelompok tabung secara berurutan. Aliran membagi, menggabungkan kembali, dan mengubah fase saat bergerak melintasi inti. Pengaturan ini menciptakan area perpindahan panas yang tinggi dengan volume zat pendingin yang rendah, yang berguna untuk paket front-end modern yang ringkas.

Tata letak lintasan adalah bagian dari spesifikasi fungsional

Dua kondensor dapat berbagi dimensi eksternal namun menggunakan partisi header yang berbeda. Hal ini mengubah jumlah tabung yang melayani setiap lintasan, kecepatan zat pendingin, penurunan tekanan, luas kondensasi, dan kapasitas subpendinginan. Oleh karena itu, memindahkan saluran masuk atau saluran keluar bukanlah revisi kosmetik. Ini dapat mewakili sirkuit internal berbeda yang ditujukan untuk kompresor lain, muatan zat pendingin, atau konfigurasi kendaraan.

Saluran keluar juga dapat menyalurkan pengering penerima terintegrasi atau bagian subdingin khusus. Pembeli harus memastikan apakah kartrid pengering, steker, cincin-O, braket, atau port sensor disertakan. Kehadiran tangki samping berbentuk silinder tidak membuktikan fungsi internalnya sesuai dengan unit aslinya.

Mengapa Masalah Aliran Udara Dapat Meniru Kesalahan Kondensor Internal

Kedua jenis kondensor bergantung pada udara yang melintasi seluruh permukaan aktif. Pada kecepatan jalan raya, ram air mungkin menyembunyikan kipas yang lemah. Saat idle, tekanan sisi tinggi dapat meningkat dengan cepat jika a kipas kondensor lambat, berputar ke arah yang salah, segel penutupnya hilang, atau perintahnya salah. Kotoran di antara kondensor dan radiator dapat menghalangi aliran udara meskipun permukaan depan terlihat bersih.

Baca seluruh tumpukan pendingin

Kondensor biasanya berada di depan radiator dan terkadang di depan pendingin udara atau pendingin oli. Sirip yang bengkok, celah segel busa, jarak inti yang salah, dan sirkulasi ulang di sekitar tumpukan mengubah kecepatan udara. Hilir radiator mesin juga dapat dibatasi, meningkatkan suhu di bawah kap mesin dan mengurangi perbedaan suhu yang tersedia untuk penolakan panas A/C.

Bukti yang mendukung diagnosis aliran udara

Bandingkan perilaku A/C saat idle dan pada aliran udara setara jalan raya yang lebih tinggi dan terkontrol. Konfirmasikan perintah kipas, kecepatan aktual, putaran, kondisi bilah, dan arah udara. Periksa ruang antar inti, bukan hanya bagian depan saja. Peningkatan kinerja yang besar ketika aliran udara eksternal meningkat mendukung masalah aliran udara, namun teknisi masih harus memastikan kontrol pengisian daya dan kompresor sebelum mencapai kesimpulan akhir.

Dimana kendaraan tersebut menggunakan kendaraan bersama rakitan kipas pendingin radiator , suhu mesin, tekanan zat pendingin, kecepatan kendaraan, dan perintah modul kontrol semuanya dapat mempengaruhi kecepatan kipas. Oleh karena itu, keluhan tekanan tinggi yang berhubungan dengan kipas harus dipisahkan dari kondensor terbatas sebelum suku cadang dipesan.

Bagaimana Kegagalan Kompresor Mengkontaminasi Kondensor

Kegagalan kompresor mekanis dapat melepaskan partikel logam, minyak berkarbonisasi, fragmen elastomer, dan bahan pengering atau bahan aus internal ke dalam aliran pembuangan. Kondensor adalah penukar panas besar pertama di bagian hilir Kompresor A/C , sehingga menjadi tempat pengumpulan. Kuantitas dan jenis kontaminasi bergantung pada mode kegagalan; katup kontrol yang rusak tidak sama dengan kompresor yang rusak dan menyebarkan serpihan logam.

Mengapa saluran kecil menahan partikel

Dalam inti aliran paralel, header saluran masuk membagi zat pendingin yang terkontaminasi ke banyak tabung. Partikel yang lebih besar mungkin berhenti di dekat pintu masuk, sementara partikel yang lebih kecil bergerak ke dalam pelabuhan tersendiri. Aliran berlanjut melalui jalur yang paling tidak dibatasi. Aliran sungai sebaiknya mengambil jalur terbuka tersebut dan keluar dengan keadaan bersih sambil melewati jalur yang tersumbat atau terkontaminasi.

Penyumbatan sebagian menimbulkan maldistribusi, tidak selalu aliran nol

Jika beberapa tabung dibatasi, tabung yang tersisa membawa lebih banyak zat pendingin. Perubahan kecepatan dan penurunan tekanan lokal, area perpindahan panas aktif berkurang, dan kondisi saluran keluar menjadi kurang dapat diprediksi. Sistem mungkin mendingin dengan lemah, menunjukkan peningkatan tekanan pelepasan, atau bekerja dengan baik pada beban ringan namun gagal saat idle atau suhu lingkungan tinggi. Gejala-gejala ini tumpang tindih dengan harga yang terlalu mahal, gas yang tidak dapat terkondensasi, aliran udara yang lemah, dan kesalahan kontrol kompresor.

Tabung serpentine mungkin menyediakan jalur pembilasan yang tidak terlalu terbagi, namun hal itu tidak membuat setiap kondensor serpentine aman untuk digunakan kembali. Bagian-bagian kecil, knalpot, tikungan yang terperangkap, pengering terintegrasi, oli yang terdegradasi, atau korosi dapat menghalangi pembersihan yang andal. Konstruksi komponen dan prosedur servis yang disetujui tetap menjadi penentu.

Kontaminasi dapat terbagi di antara saluran-saluran mikro, menyebabkan beberapa jalur terbuka sementara jalur lainnya tetap terhalang.

Bisakah Kondensor Dibilas?

Tidak ada jawaban universal ya atau tidak yang bertanggung jawab. Pembilasan adalah prosedur servis yang harus sesuai dengan sirkuit zat pendingin, bahan pembilas, peralatan, konstruksi komponen, dan persyaratan penanganan lokal. Sampel pelarut yang tampak bersih hanyalah satu pengamatan; ini bukan bukti pemulihan area aliran atau kebersihan oli.

Kondisi yang menentang penggunaan kembali

• Pabrikan kendaraan atau komponen menentukan penggantian kondensor setelah kegagalan kompresor internal.

• Puing-puing logam, karbon berat, pengering, atau elastomer terdapat di bagian hilir kompresor yang rusak.

• Inti berisi saluran mikro yang tidak dapat diservis, pengering penerima, knalpot, atau bagian terperangkap yang terintegrasi yang tidak dapat diverifikasi.

• Pemeriksaan termal menunjukkan adanya maldistribusi yang terus-menerus setelah prosedur pembersihan yang diizinkan.

• Korosi, kerusakan akibat benturan, kebocoran tabung, sirip rusak, atau distorsi pemasangan sudah membahayakan komponen tersebut.

• Risiko tenaga kerja dan kembalinya penggunaan kembali melebihi biaya penggantian yang terkendali.

Jangan menyiram komponen yang tidak termasuk dalam prosedur yang disetujui

Kompresor, perangkat ekspansi, akumulator, pengering penerima, dan beberapa penukar panas mungkin tidak disertakan dalam pembilasan. Ikuti informasi khusus aplikasi. Ganti komponen filtrasi atau pengering yang diperlukan, dan periksa seluruh sirkuit sebelum memasang kompresor baru. Itu Proses identifikasi kompresor juga harus memastikan jenis dan aplikasi kontrol yang benar, bukan hanya diameter katrol.

Urutan bukti praktis setelah kerusakan kompresor

1. Dokumentasikan keluhan awal, kondisi oli yang pulih, dan mode kegagalan kompresor.

2. Periksa saluran pembuangan dan saluran masuk kondensor untuk mengetahui jenis dan kuantitas partikel.

3. Identifikasi konstruksi kondensor dan bagian pengering atau subdingin yang terintegrasi.

4. Konsultasikan prosedur kendaraan dan komponen untuk penggantian wajib dan pembilasan yang diizinkan.

5. Periksa jalur hilir dan perangkat pengukur terhadap adanya puing-puing yang bermigrasi.

6. Perbaiki penyebab utama, termasuk aliran udara, muatan, jumlah oli, kontrol, atau kontaminasi sebelumnya.

7. Gunakan prosedur evakuasi, pengisian, dan verifikasi pasca perbaikan yang ditentukan.

Urutan ini mencegah kesalahan umum dalam mengganti kompresor sambil meninggalkan penyebab atau reservoir kontaminasi di dalam sistem. Terkait perilaku tekanan hendaknya dimaknai dengan benar Sakelar tekanan A/C atau logika sensor daripada melewati perangkat perlindungan.

Mendiagnosis Pembatasan Tanpa Menebak dari Satu Pembacaan Pengukur

Tekanan pelepasan yang tinggi tidak dengan sendirinya mengidentifikasi kondensor yang terbatas. Harga yang terlalu mahal, bahan yang tidak dapat dikondensasi, aliran udara kipas yang lemah, beban sekitar yang tinggi, sirip yang tersumbat, kelebihan kapasitas kompresor, atau zat pendingin yang salah dapat menghasilkan pembacaan yang serupa. Tekanan sisi tinggi yang rendah juga tidak membersihkan kondensor; kompresor yang lemah atau muatan yang rendah dapat menutupi pembatasan.

Gabungkan tekanan, suhu, aliran udara, dan kondisi pengoperasian

Catat suhu sekitar, beban kabin, kecepatan mesin, perintah kipas, pengoperasian kipas sebenarnya, tekanan sisi tinggi dan rendah, suhu ventilasi, dan suhu permukaan kondensor dalam kondisi terkendali. Bandingkan suhu saluran masuk dan saluran keluar dan pindai wajah dalam pola yang berulang. Interpretasikan perubahan fase dan zona subdingin yang diharapkan untuk sistem tersebut.

Gambar termal memerlukan penjelasan fisik

Jalur dingin dapat berupa batas lintasan yang dirancang, kelompok tabung yang tidak aktif, atau pembatas. Pantulan, angin, permukaan basah, cat, dan sudut kamera dapat merusak pembacaan. Konfirmasikan zona mencurigakan dengan pengukuran suhu kontak dan pengetahuan sirkuit. Jangan menyalahkan kondensor karena gambar inframerah 'terlihat tidak rata' tanpa bukti tekanan dan aliran yang mendukung.

Kondisi kelistrikan kipas penting selama pengujian ini. Motor dapat berputar tetapi gagal menghasilkan aliran udara tertentu di bawah beban. Jika perlu, periksa motor kipas radiator , penurunan tegangan, arus, jarak bilah, dan penyegelan selubung sebelum menghubungkan pola tekanan ke penyumbatan kondensor internal.

Pencocokan Pengganti: Yang Harus Dikonfirmasi

Kondensor adalah penukar panas yang direkayasa secara aplikasi. Hierarki pencocokan paling aman dimulai dengan referensi OE atau pemasok yang andal, kemudian memverifikasi konfigurasi kendaraan dan detail fisik. Foto mendukung identifikasi tetapi tidak menggantikan data referensi dan aplikasi.

Geometri port, komponen terintegrasi, dimensi inti, dan titik pemasangan harus diperiksa bersama.

Mengapa peningkatan yang nyata bisa menjadi ketidakcocokan

Mengganti unit serpentine dengan desain aliran paralel hanya dapat berfungsi jika penggantian tersebut telah direkayasa dan divalidasi untuk aplikasi tersebut. Inti yang tampak lebih efisien dapat mengubah penurunan tekanan, volume zat pendingin, subpendinginan, dan sensitivitas pengisian daya. Selang adaptor atau braket yang dimodifikasi tidak menunjukkan kompatibilitas termal atau kontrol.

Jangan pernah mentransfer rekomendasi biaya umum

Gunakan prosedur pengisian dan pendingin yang disetujui kendaraan. Volume internal kondensor pengganti mungkin berbeda, namun hal tersebut tidak memungkinkan jumlah muatan yang diimprovisasi. Diagnosis berdasarkan proses yang ditentukan dan konfirmasikan pengoperasian yang stabil pada kondisi idle, kecepatan tinggi, tahapan kipas, dan beban normal.

Untuk kontrol terkait, Elecduraparts juga mengatur kontrol tekanan A/C otomotif grosir dan yang lebih luas kategori produk kompresor . Halaman-halaman ini membantu memisahkan permintaan kondensor dari sensor tekanan atau permintaan kompresor selama penawaran.

Pemeriksaan Kualitas untuk Pesanan Kondensor Grosir

Pembelian dalam jumlah besar menambah risiko yang mungkin tidak terungkap dalam satu kali penggantian bengkel. Sampel dapat ditampung sementara batch produksi selanjutnya menggeser braket, sudut port, sumbat pengering, atau kemasan pelindung. Kriteria inspeksi harus disepakati sebelum pengiriman volume.

Pemeriksaan masuk dan pra-pengiriman

• Bandingkan label karton, label produk, referensi, dan catatan aplikasi.

• Ukur dimensi inti dan keseluruhan berdasarkan gambar atau sampel yang disetujui.

• Periksa permukaan sambungan, ulir, dudukan penyegel, sumbat, dan kebersihannya.

• Verifikasi lokasi braket, kondisi las/braze, dan penanganan kerusakan.

• Konfirmasikan suku cadang pengering, tutup, segel, dan aksesori yang disediakan.

• Periksa sirip apakah ada yang hancur dan pastikan inti terisolasi dari tekanan karton.

• Terapkan persyaratan uji kebocoran dan keterlacakan yang telah disepakati.

Pengemasan adalah kontrol kualitas fungsional

Sirip tipis dan port yang menonjol dapat rusak tanpa kerusakan karton yang jelas. Tutup ujung harus tetap aman dan bersih; braket dan sambungan memerlukan izin dari kotak luar; inti tidak boleh bergesekan satu sama lain dalam kemasan multi-unit. Kontaminasi kelembaban dan port terbuka dapat merusak suara kondensor sebelum pemasangan.

Distributor yang merencanakan program pendinginan campuran dapat menggunakan kategori pendingin oli dan rentang termostat mesin untuk memetakan produk termal yang berdekatan, sekaligus memisahkan data pencocokan setiap item. Untuk persyaratan sumber umum, bacalah Program grosir Elecduraparts.

Pertanyaan yang Sering Diajukan

Apakah setiap kondensor modern merupakan kondensor aliran paralel?

Konstruksi harus diidentifikasi, bukan diasumsikan dari umur kendaraan.

Banyak aplikasi modern menggunakan desain aliran paralel atau saluran mikro, tetapi konstruksinya bervariasi. Periksa header, susunan tabung, informasi servis, dan spesifikasi suku cadang sebelum memutuskan bagaimana unit dapat diservis.

Bisakah kondensor aliran paralel dibilas setelah kompresor rusak?

Saluran keluar yang bersih tidak dapat memverifikasi setiap saluran internal.

Ikuti prosedur kendaraan dan komponennya. Ketika kontaminasi logam atau minyak terdegradasi yang parah telah memasuki jalur multiport yang sempit, penggantian seringkali merupakan keputusan yang terkendali karena pembatasan tersembunyi dan sisa-sisa yang tertahan tidak dapat diverifikasi secara andal.

Bisakah kondensor serpentine selalu digunakan kembali setelah dibilas?

TIDAK; ukuran jalur, bagian yang terjebak, kontaminasi, kerusakan, dan instruksi servis masih menentukan.

Tabung kontinu mungkin lebih mudah diakses daripada saluran mikro yang terbagi, namun saluran tersebut masih dapat menahan serpihan atau secara struktural tidak cocok untuk pembilasan. Penggunaan kembali memerlukan proses yang disetujui dan bukti kondisi yang dapat diterima.

Mengapa tekanan sisi tinggi masih tinggi dengan kondensor baru?

Periksa aliran udara, pengisian daya, zat non-kondensasi, kontrol kompresor, dan pembatasan saluran.

Komponen baru tidak memperbaiki kipas yang lemah, tumpukan tersumbat, pengisian daya berlebih, evakuasi yang salah, selang terbatas, atau kesalahan kontrol. Reproduksi keluhan dalam kondisi terkendali dan diagnosis seluruh rangkaian.

Apa yang harus dikirim untuk kutipan kondensor?

Sediakan data yang cukup untuk memverifikasi aplikasi dan konfigurasi fisik.

Kirimkan nomor OE atau referensi silang, kendaraan dan pasar, zat pendingin, foto depan/belakang dan port yang jelas, dimensi inti dan keseluruhan, detail pemasangan, konfigurasi pengering, titik pemasangan, jumlah yang diperlukan, dan bukti kontaminasi kompresor. Untuk tinjauan khusus aplikasi, gunakan Halaman kontak Elecduraparts.

Buat Keputusan dari Konstruksi dan Bukti

Kondensor aliran paralel mengemas area perpindahan panas yang tinggi ke dalam inti yang kompak, namun saluran mikronya yang terbagi membuat kontaminasi dan pembatasan sulit untuk diverifikasi. Kondensor serpentine menawarkan rute yang berkesinambungan, namun tidak dapat dibilas atau digunakan kembali secara otomatis. Diagnosis aliran udara sebelum menyalahkan inti, interpretasikan tekanan dan suhu secara bersamaan, dan ikuti prosedur kontaminasi khusus aplikasi.
