Modul Kontrol Kipas Pendingin PWM dan Diagnosis Bus LIN

Kipas radiator berkecepatan variabel dapat tetap mati meskipun motor, sekring, dan kabel daya utama masih utuh. Rakitan modern mungkin berisi modul elektronik yang menafsirkan perintah PWM atau bertukar pesan melalui bus LIN, kemudian mengatur torsi motor secara internal. Arsitektur itu mengubah pertanyaan diagnostik. Daripada hanya menanyakan apakah ada tegangan, teknisi harus menentukan apakah modul dalam keadaan aktif, apakah daya dan ground tetap stabil di bawah beban, apakah perintah yang valid sampai ke modul, dan apakah motor merespons sesuai dengan perintah tersebut.

Perbedaan ini penting bagi bengkel dan pembeli yang mencocokkan penggantinya modul kontrol kipas pendingin . Dua rakitan dapat berbagi selubung dan konektor serupa saat menggunakan strategi pesan, penetapan pin, atau kecepatan anti-gagal yang berbeda. Pengujian baterai langsung yang berguna pada motor dua kabel mungkin tidak meyakinkan—atau tidak aman—pada modul terintegrasi.

Jawaban cepat: identifikasi arsitektur kontrol dari diagram pengkabelan dan konektor sebelum menerapkan daya. Konfirmasikan pengisian baterai dan ground, tinjau masukan suhu cairan pendingin dan tekanan A/C, gunakan uji keluaran alat pindai, dan bandingkan persentase kipas yang diminta dengan penarikan arus dan respons kipas sebenarnya. Pada sistem PWM, periksa frekuensi sinyal, polaritas, dan perubahan siklus kerja dengan cakupan. Pada sistem LIN, verifikasi aktivitas jaringan dan komunikasi modul setelah aliran listrik dan ground pass. Ganti modul hanya jika perintah dan suplai listrik valid tetapi modul gagal menggerakkan motor yang dapat diservis.

Modul Kipas Adalah Panggung Kekuatan dan Titik Keputusan

Kipas yang dikontrol relai mengalihkan daya baterai melalui kontak mekanis. Modul kecepatan variabel melakukan pekerjaan yang lebih berat: menerima permintaan arus rendah, mengalihkan arus motor tinggi secara elektronik, mengontrol kecepatan, mengatur panas, dan dapat melaporkan kesalahan. Beberapa modul merupakan komponen terpisah yang dipasang pada selubung. Lainnya diintegrasikan ke dalam brushless motor kipas radiator . Batas layanan menentukan apakah modul, motor, atau rakitan lengkap dapat diganti secara mandiri; itu juga mempengaruhi aliran udara melalui inti radiator.

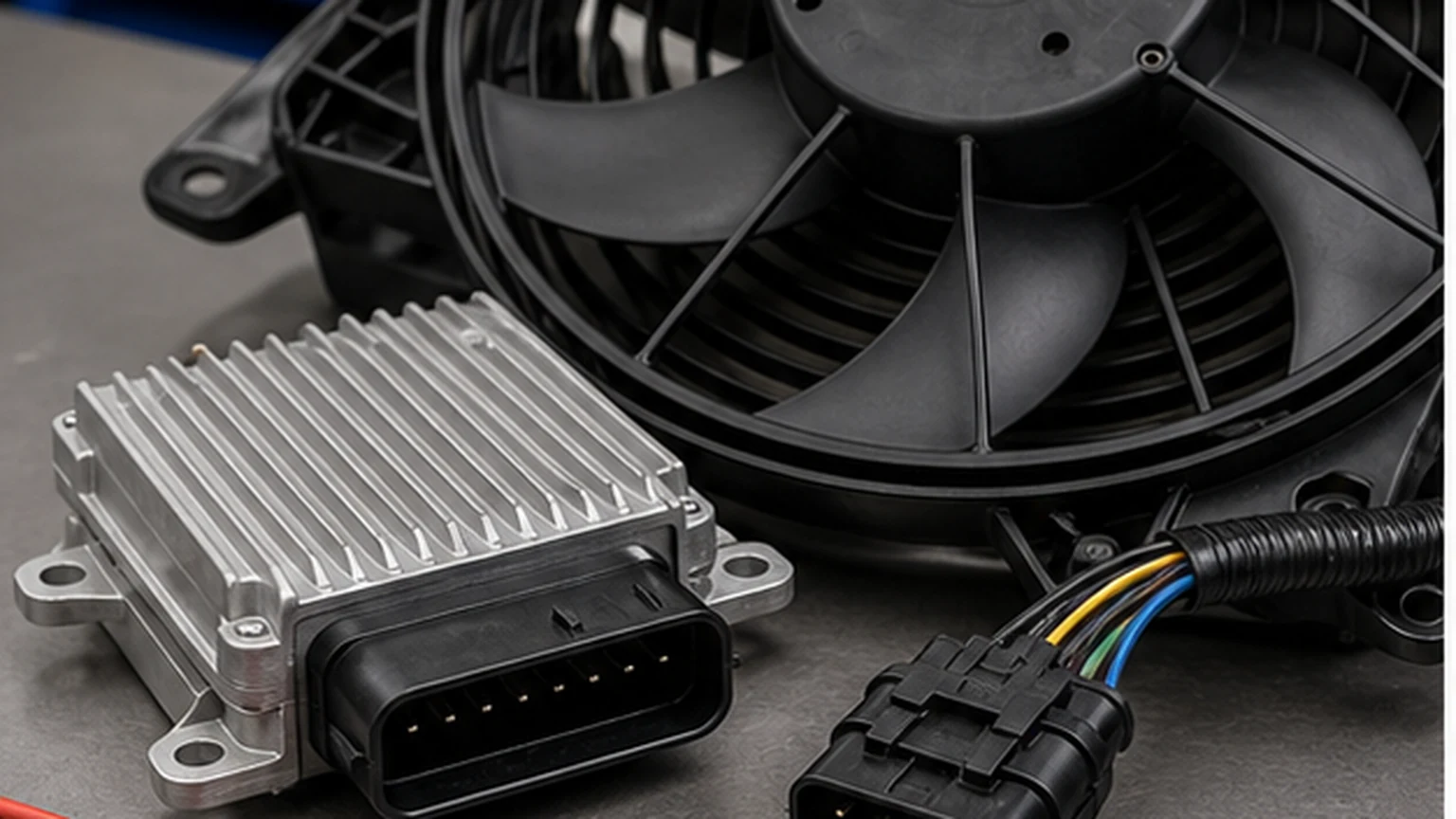

Kekuasaan dan tanah tetap menjadi gerbang pertama

Komunikasi tidak dapat mengimbangi pasokan arus tinggi yang lemah. Lampu uji atau meteran digital dapat menunjukkan tegangan baterai pada konektor yang tidak dibebani sementara terminal yang terkorosi akan runtuh karena permintaan kipas. Ukur penurunan tegangan sisi positif dan sisi tanah saat modul mencoba menjalankan motor. Periksa kontak sekering, sambungan, lubang ground, tegangan terminal, dan perubahan warna akibat panas.

Jangan bingung antara daya logika dengan daya motor

Beberapa desain memiliki feed terpisah untuk output elektronik dan motor. Alat pemindai dapat berkomunikasi dengan modul karena daya logika tetap ada meskipun umpan arus tinggi terbuka. Modul lain menggunakan satu feed utama dan menciptakan kekuatan logika internal. Diagram pengkabelan, bukan ukuran konektor atau warna kabel saja, menentukan sirkuit mana yang sedang diuji.

Diagnosis modul dimulai dengan umpan arus tinggi dan ground di bawah beban operasi.

Identifikasi Pertama PWM, LIN, Relai, atau Kontrol Suhu Lokal

Jumlah terminal memberikan petunjuk tetapi bukan merupakan pinout universal. Rakitan tiga kabel mungkin menggunakan daya, ground, dan PWM, sementara unit lain mungkin menggunakan daya, ground, dan LIN. Rakitan empat kabel mungkin memisahkan penyalaan dari komunikasi, menyediakan keluaran takometer, atau menggunakan dua jalur daya. Jangan pernah melakukan jumper pada terminal kecil yang tidak dikenal.

Gunakan konteks sistem yang lengkap

Permintaan kipas dapat dihasilkan oleh suhu cairan pendingin, beban mesin yang dihitung, kecepatan kendaraan, batas manajemen baterai, tekanan zat pendingin atau permintaan dari sistem pendingin udara . Sebuah modul dapat berfungsi sempurna sementara ECU dengan sengaja meminta kecepatan nol karena satu input tidak masuk akal atau strategi proteksi aktif.

Konfirmasikan Keluhan Dengan Data yang Disinkronkan

Reproduksi kondisi pengoperasian sebelum melepaskan komponen. Catat suhu cairan pendingin, tekanan A/C, permintaan kipas, umpan balik kipas aktual jika tersedia, kecepatan kendaraan, tegangan pengisian, dan DTC yang relevan. Perhatikan apakah kesalahannya adalah kondisi tidak dijalankan sama sekali, rentang kecepatan hilang, respons tertunda, lonjakan, pengoperasian gagal-aman kecepatan penuh, atau mati setelah perendaman panas.

Kipas berkecepatan penuh mungkin menunjukkan adanya kesalahan, bukan kontrol yang berhasil

Banyak sistem memerintahkan atau default ke kecepatan tinggi ketika komunikasi terputus atau sinyal suhu kritis menjadi tidak masuk akal. Oleh karena itu, kipas yang terkunci pada kecepatan penuh dapat menunjukkan sirkuit sinyal terbuka, pesan jaringan hilang, atau mode gagal-aman pengontrol. Hal ini tidak secara otomatis membuktikan bahwa setiap jalur pengendalian itu sehat.

Hapus kode hanya setelah merekam bukti bingkai beku

Kesalahan modul yang terputus-putus mungkin hilang setelah siklus pengapian atau pembersihan kode. Simpan DTC asli, kondisi lingkungan, dan status kipas yang diminta terlebih dahulu. Bukti ini membantu memisahkan kesalahan komponen yang berulang dari gangguan rangkaian kabel yang terjadi selama pengujian.

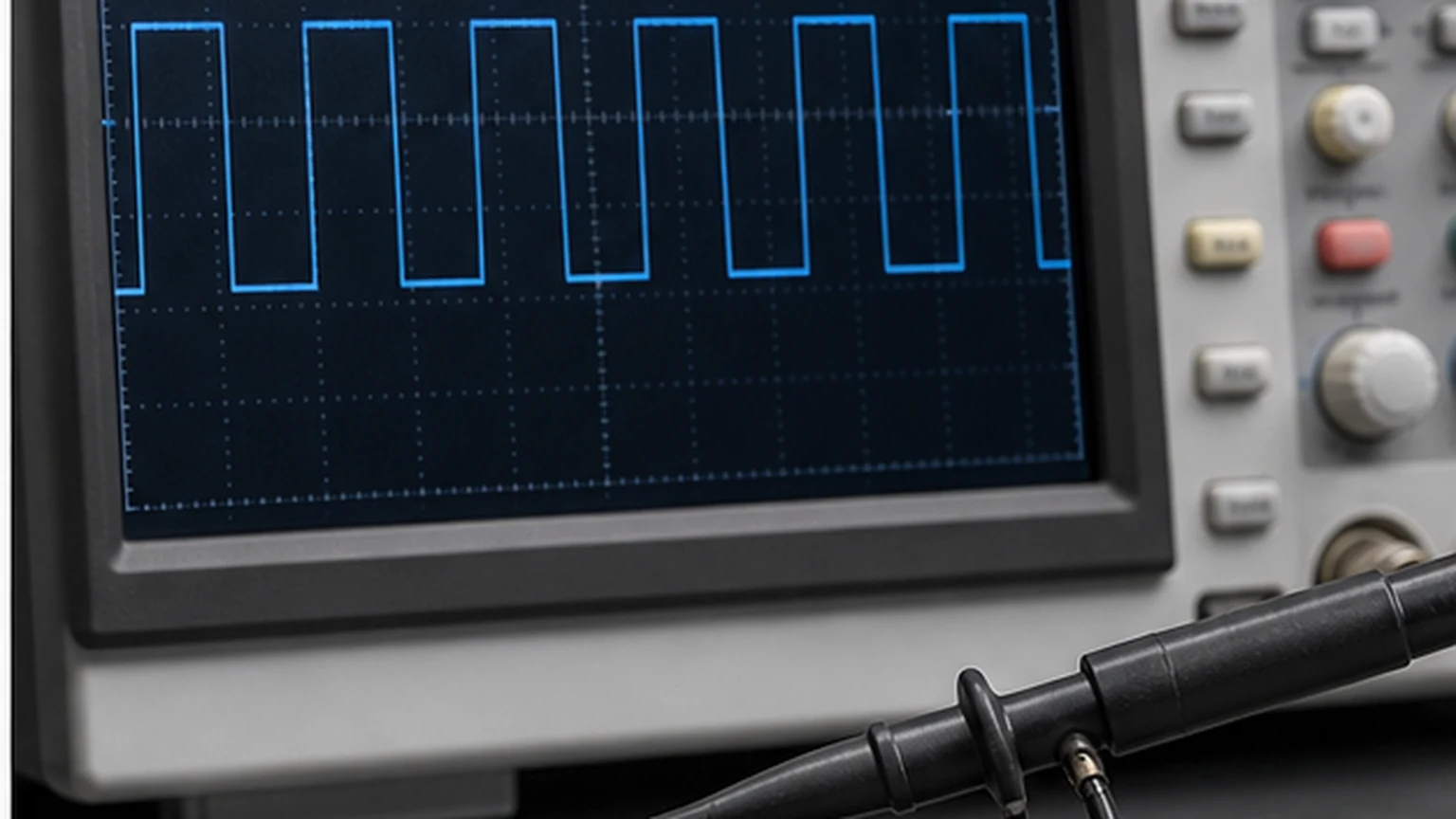

Uji Perintah PWM sebagai Bentuk Gelombang, Bukan Tegangan Rata-Rata

Garis PWM beralih antar keadaan listrik. Informasi yang berguna adalah bentuk gelombang: amplitudo, frekuensi, siklus kerja, polaritas, kualitas tepi dan apakah fitur-fitur tersebut berubah sesuai persentase kipas yang diperintahkan. Multimeter sering kali hanya melaporkan nilai rata-rata, yang dapat membuat perintah yang sehat tampak seperti tegangan menengah yang tidak dapat dijelaskan.

Cakupan menunjukkan apakah sinyal kontrol berubah sesuai kecepatan kipas yang diminta.

Bandingkan langkah-langkah perintah daripada mengejar bentuk gelombang universal

Gunakan prosedur kendaraan karena frekuensi dan polaritasnya berbeda-beda. Perintahkan beberapa tingkat kecepatan dan cari perubahan bentuk gelombang yang konsisten. Pada setiap langkah, catat arus motor dan respons kipas. Jika bentuk gelombang berubah tetapi kipas tidak, cabang berikutnya adalah daya modul, keluaran modul, beban motor, atau elektronik internal. Jika bentuk gelombang tidak pernah berubah, selidiki unit kontrol, kabel sinyal, dan kondisi yang mengizinkan pengoperasian kipas.

Periksa integritas sinyal di kedua ujung sirkuit

Bentuk gelombang yang bersih di ECU tidak membuktikan bahwa modul menerimanya. Periksa kembali konektor kipas jika metode pinout dan penyegelan memungkinkan, lalu bandingkan amplitudo dan bentuknya. Sirkuit terbuka, arus pendek ke tegangan, arus pendek ke tanah, atau sambungan resistansi tinggi dapat mengubah sinyal. Jangan merusak segel cuaca dengan probe yang terlalu besar; kelembapan yang masuk selama pengujian dapat menyebabkan kesalahan intermiten berikutnya.

Diagnosis Kipas yang Dikendalikan LIN sebagai Perangkat Jaringan

LIN menggunakan struktur komunikasi master-dan-slave daripada perintah persentase sederhana. Pengontrol mesin atau badan meminta perilaku kipas, dan elektronik kipas dapat mengembalikan status atau informasi kesalahan. Kabel data biasanya tidak dapat dinilai hanya berdasarkan tegangan statis. Mulailah dengan diagram pengkabelan, identifikasi master, dan periksa apakah perangkat lain berbagi cabang LIN yang sama.

Kesalahan daya dan pengaktifan dapat meniru jaringan mati

Modul kipas tanpa daya logika, pengaktifan pengapian, atau ground tidak dapat berkomunikasi. Verifikasi persediaan ini sebelum menyalahkan kabel data. Jika modul berkomunikasi saat dingin tetapi menghilang setelah pengoperasian, pantau suhu modul dan stabilitas pasokan. Perlindungan termal internal, sambungan solder yang retak, atau terminal yang melemah karena panas dapat menyebabkan kerugian berulang yang bergantung pada waktu.

Gunakan data pemindaian untuk memisahkan pesan yang hilang dari perintah yang ditolak

Cari kode komunikasi modul kipas, kode data tidak valid, dan kesalahan saat ini atau suhu berlebih. Pengontrol utama dapat mengirimkan permintaan valid yang dibatasi modul karena mendeteksi arus berlebih atau suhu internal. Sebaliknya, kipas mungkin default ke kecepatan pelindung karena pesan yang diharapkan tidak ada. Perbedaannya mempengaruhi apakah perbaikan tersebut termasuk dalam jaringan, modul, motor atau rakitan mekanis.

Jangan mengganti modul generik hanya karena modul tersebut berkomunikasi

Kompatibilitas komunikasi tidak menjamin pemetaan kecepatan, kapasitas arus motor, atau perilaku diagnostik yang benar. Pencocokan pengganti harus mencakup referensi OE, indeks perangkat lunak atau perangkat keras jika terlihat, penguncian konektor, jenis motor, dan aplikasi kipas lengkap. Inilah sebabnya mengapa terintegrasi perakitan kipas pendingin grosir mungkin lebih aman daripada mencampur modul yang belum terverifikasi dengan motor yang sudah ada.

Ukur Output Modul Di Bawah Beban Motor Nyata

Sebuah modul dapat menghasilkan keluaran tanpa beban yang tampaknya benar tetapi runtuh ketika motor mengambil arus. Uji dengan motor asli terhubung kecuali prosedur servis menentukan simulator. Pantau tegangan suplai, ground drop, arus input modul, output motor, dan kecepatan kipas secara bersamaan. Jika daya dan perintah tetap stabil sementara output menghilang, modul menjadi tersangka yang lebih kuat. Jika tegangan masukan turun terlebih dahulu, perbaiki rangkaian hulu.

Pembatasan arus dapat melindungi modul dari kerusakan motor

Ketika permintaan torsi motor menjadi berlebihan, pengontrol pintar dapat mengurangi siklus kerja atau mematikannya. Mengganti modul saja tanpa memeriksa arus motor dapat merusak atau membuat penggantian berulang kali tersandung. Bandingkan arus dan kecepatan dengan informasi kendaraan atau unit identik yang terkenal bagus. Periksa bilah kipas dan selubungnya karena kontak, ketidakseimbangan, dan pemasangan yang salah sebelum menyimpulkan bahwa perangkat elektronik menyebabkan mati.

Penutupan termal harus dilakukan kembali, bukan diasumsikan

Jika kipas berhenti setelah beberapa menit, catat suhu kotak modul, arus dan tegangan suplai hingga kejadian tersebut terjadi. Kemudian amati waktu pemulihan. Modul yang panas mungkin bereaksi terhadap beban motor yang berlebihan, terbatasnya pendinginan di sekitar unit pendinginnya, rendaman panas di ruang mesin, atau kesalahan tingkat daya internal. Suhu merupakan bukti tekanan pengoperasian, bukan bukti otomatis penyebab utama.

Kecepatan kipas yang diperintahkan harus dikorelasikan dengan arus, tegangan yang dialirkan, dan aliran udara aktual.

Pisahkan Kegagalan Modul Dari Masalah Motor dan Aliran Udara

Majelis terintegrasi mengaburkan batas layanan, namun diagnosis tetap harus mengidentifikasi fungsi yang gagal. Modul dapat menerima dan memproses perintah dengan benar saat bantalan motor aus. Motor dapat berjalan pada kecepatan yang diharapkan sementara bilah yang salah menggerakkan udara ke arah yang salah. Pertemuan yang sehat juga bisa terlihat tidak efektif jika Kondensor A/C atau permukaan radiator tersumbat. Pada aplikasi dengan yang terpisah kipas kondensor , uji setiap sumber aliran udara secara terpisah.

Gunakan beban yang diketahui bagus hanya jika antarmuka dikonfirmasi

Pergantian dapat membantu, namun menghubungkan motor atau modul yang tidak cocok dapat menimbulkan kesalahan baru. Konfirmasikan tegangan, arsitektur fase atau sikat, pinout konektor, kapasitas arus, dan metode kontrol. Jangan gunakan resistor sebagai pengganti universal untuk motor tanpa sikat karena modul dapat memantau pergantian, gaya gerak listrik balik, atau umpan balik kecepatan.

Periksa motor secara mekanis sebelum menentukan tahap tenaga

Dengan daya terisolasi, periksa blade terhadap kontak selubung, serpihan, retakan, dan pergerakan hub. Carilah izin yang seragam melalui revolusi penuh. Penggerak magnet permanen bisa jadi normal, jadi sensasi tangan harus diinterpretasikan dengan kecepatan arus dan daya. Sebuah rusak motor kipas radiator dapat membebani modul baru secara berlebihan meskipun masih berputar secara manual.

Verifikasi aliran udara menyelesaikan uji kelistrikan

Setelah perbaikan kelistrikan, pastikan bahwa udara mengalir melalui penukar panas ke arah yang diinginkan dan tidak bersirkulasi di sekitar segel yang hilang. Pastikan suhu cairan pendingin atau tekanan sisi tinggi A/C merespons ketika perintah kipas meningkat. Respons listrik tanpa peningkatan penolakan panas mengarah ke blade, selubung, inti, atau instalasi.

Masukan yang Dapat Mencegah Permintaan Penggemar yang Sah

Sebelum mengganti modul, tinjau kondisi yang digunakan oleh pengontrol utama. Sensor cairan pendingin yang bias dingin dapat menekan kebutuhan kipas. Sebuah hal yang tidak masuk akal Sensor atau sakelar tekanan A/C dapat menghilangkan kebutuhan kipas kondensor. Logika manajemen baterai dapat membatasi kipas arus tinggi selama tegangan rendah. Logika kecepatan kendaraan dapat mengurangi kecepatan kipas ketika aliran udara ram mencukupi.

Gunakan masuk akal, bukan hanya kehadiran DTC

Sebuah sensor dapat melaporkan nilai yang salah namun masuk akal secara elektrik tanpa menetapkan kode. Bandingkan suhu cairan pendingin dengan kondisi mesin dan pengukuran independen. Bandingkan tekanan zat pendingin dengan suhu mati sistem atau pengukur yang digunakan sesuai dengan prosedur servis. Tujuannya adalah untuk menentukan apakah permintaan nol kipas itu rasional sebelum menyalahkan modul karena mematuhinya.

Pengujian keluaran melewati beberapa kondisi tetapi tidak semua perlindungan

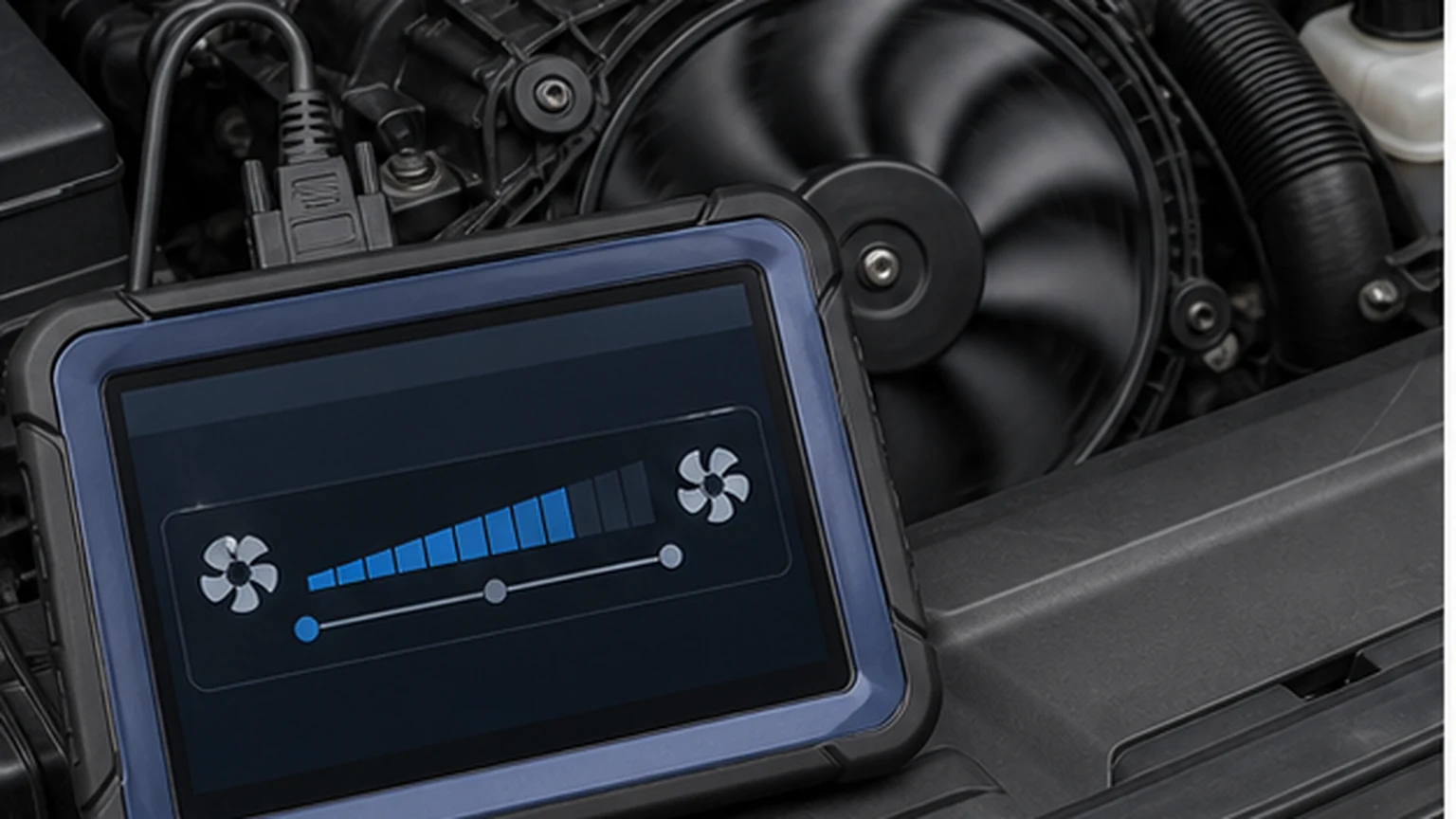

Tes aktif alat pindai dapat memerintahkan kecepatan kipas secara langsung, namun pengontrol masih dapat menghambat keluaran karena tegangan rendah, kesalahan jaringan, atau perlindungan modul. Baca prasyarat tes. Catat perintah yang diminta dan kode alasan atau pesan status ketika platform menyediakannya.

Putuskan Apa yang Akan Diganti

Ganti modul terpisah hanya setelah membuktikan beban motor

Pengontrol terpisah adalah pilihan layanan yang masuk akal jika daya, ground, dan perintahnya valid; motor beroperasi secara normal di bawah kendali alternatif yang terverifikasi; dan pengontrol gagal memberikan output yang diperlukan. Periksa konektor kawin dan unit pendingin. Menggunakan kembali terminal yang terbakar atau bahan termal yang hilang dapat memperpendek umur penggantian.

Ganti seluruh kipas jika elektronik dan motor sudah terintegrasi

Lengkap Rakitan kipas pendingin radiator sering kali diperlukan saat perangkat elektronik disegel ke dalam motor, bilah atau selubungnya rusak, atau arus berlebih motor menyebabkan tingkat daya tertekan. Penggantian rakitan juga mengurangi risiko penggabungan pengontrol dengan belitan motor atau beban kipas yang salah.

Perbaiki sirkuit ketika modul tidak pernah menerima kondisi yang valid

Perbaiki kabel, terminal, ground, relay, input sensor atau cabang jaringan ketika bukti menemukan kesalahan di luar modul. Hapus kode hanya setelah menyimpan data asli, lalu ulangi kondisi hot-idle atau beban A/C yang sama seperti yang digunakan untuk mengonfirmasi keluhan.

Verifikasi pasca perbaikan

Jalankan beberapa kecepatan yang diperintahkan, pantau penurunan arus dan tegangan, biarkan rakitan terendam panas, dan konfirmasi respons suhu atau tekanan sistem. Periksa kembali konektor apakah ada pemanasan yang tidak normal. Perbaikan tidak selesai hanya karena kipas menyala satu kali.

Pencocokan Pengganti untuk Modul Kipas PWM dan LIN

Pencocokan modul membutuhkan lebih dari sekedar tegangan dan bentuk konektor. Catat nomor perakitan lengkap, label motor, nomor modul, detail identifikasi kendaraan, mesin, pasar, paket pendingin, dan perlengkapan opsional. Penguncian konektor foto dan terminal penghitungan. Perhatikan apakah modulnya terpisah, terpasang pada selubung atau terintegrasi ke dalam motor.

Jika modul baru memerlukan pengkodean atau adaptasi, ikuti prosedur kendaraan. Tidak semua modul dapat diprogram, dan tidak semua kondisi tanpa komunikasi diselesaikan dengan pengkodean. Artikel Elecdura terpisah tentang pemrograman modul kipas dan pencocokan OE menjawab pertanyaan tahap penggantian tersebut secara lebih rinci.

Kontrol Kualitas Grosir untuk Fan Electronics

Uji batch tidak boleh hanya berupa pemberian tenaga dan melihat putaran bilah pisau. Gunakan beban suplai, motor, dan blade yang ditentukan; perintah beberapa langkah kecepatan; dan mencatat respons, arus, perilaku proteksi, dan stabilitas termal. Untuk desain PWM, pastikan kecepatan mengikuti rentang perintah yang ditentukan. Untuk desain LIN, konfirmasikan komunikasi dan perilaku status yang diperlukan dengan perlengkapan yang sesuai. Itu Daftar periksa manufaktur kipas pendingin memberikan konteks tambahan untuk kontrol pemasok di tingkat perakitan.

Periksa antarmuka listrik

Periksa cetakan konektor, keselarasan terminal, gaya retensi, segel, jalur konduktor, dan pelepas regangan. Pastikan ukuran terminal daya sesuai dengan beban dan terminal komunikasi kecil tidak tersembunyi atau longgar. Sebuah modul dapat lulus tes singkat tetapi gagal dalam pelayanan ketika panas terminal meningkatkan resistensi.

Kendalikan risiko panas dan kelembapan

Periksa kerataan unit pendingin, bahan antarmuka termal, orientasi pot atau penyegelan dan saluran pembuangan. Pengemasan harus melindungi sirip, konektor, dan dudukan modul dari benturan. Ketertelusuran harus menghubungkan modul ke catatan produksi dan pengujian fungsional sehingga distributor dapat menyelidiki pola lapangan per batch.

Untuk a kutipan sumber grosir , kirimkan ke Elecdura nomor kipas dan modul lengkap, aplikasi, foto konektor, protokol kontrol, dimensi bilah/kafan, daya terukur dan bukti sinyal, kuantitas yang diperlukan, dan persyaratan pengemasan melalui Halaman kontak B2B . Tujuannya adalah untuk mencocokkan perangkat elektronik dengan beban motor dan strategi komando kendaraan, bukan dengan housing aluminium serupa.
