Modulo di controllo ventola di raffreddamento Diagnosi PWM e bus LIN

Visualizzazioni: 0     Autore: Elecdura Orario di pubblicazione: 2026-08-14 Origine: Elecdura

Una ventola del radiatore a velocità variabile può rimanere spenta anche quando il motore, il fusibile e il cavo di alimentazione principale sono intatti. I gruppi moderni possono contenere un modulo elettronico che interpreta un comando PWM o scambia messaggi su un bus LIN, quindi regola internamente la coppia del motore. Questa architettura cambia la questione diagnostica. Invece di chiedere solo se è presente tensione, il tecnico deve determinare se il modulo è sveglio, se la sua alimentazione e la terra rimangono stabili sotto carico, se riceve un comando valido e se il motore risponde in modo proporzionale a quel comando.

Questa distinzione è importante per le officine e per gli acquirenti che abbinano un ricambio modulo di controllo della ventola di raffreddamento . Due gruppi possono condividere una copertura e un connettore simili utilizzando strategie di messaggio, assegnazioni di pin o velocità di sicurezza diverse. Un test diretto della batteria, utile su un motore a due fili, potrebbe non essere conclusivo o non sicuro su un modulo integrato.

Risposta rapida: identificare l'architettura di controllo dallo schema elettrico e dal connettore prima di applicare l'alimentazione. Confermare l'alimentazione e la messa a terra della batteria carica, rivedere la temperatura del liquido di raffreddamento e gli input di pressione A/C, utilizzare un test di output dello strumento di scansione e confrontare la percentuale della ventola richiesta con l'assorbimento di corrente e la risposta effettiva della ventola. Sui sistemi PWM, ispezionare la frequenza del segnale, la polarità e la variazione del ciclo di lavoro con un oscilloscopio. Sui sistemi LIN, verificare l'attività di rete e la comunicazione del modulo dopo il passaggio di alimentazione e messa a terra. Sostituire il modulo solo quando il comando e l'alimentazione elettrica sono validi ma il modulo non riesce a azionare un motore riparabile.

Il modulo ventola è uno stadio di potenza e un punto decisionale

Una ventola controllata da relè commuta l'alimentazione della batteria tramite contatti meccanici. Un modulo a velocità variabile svolge un lavoro più impegnativo: riceve una richiesta di bassa corrente, commuta elettronicamente la corrente elevata del motore, controlla la velocità, gestisce il calore e può segnalare guasti. Alcuni moduli sono componenti separati montati sulla copertura. Altri sono integrati in un brushless motore della ventola del radiatore . Il confine del servizio determina se il modulo, il motore o il gruppo completo possono essere sostituiti in modo indipendente; influisce anche sul flusso d'aria attraverso nucleo del radiatore.

Il potere e la terra rimangono la prima porta

La comunicazione non può compensare una debole fornitura di corrente elevata. Una luce di prova o un misuratore digitale possono mostrare la tensione della batteria su un connettore scarico mentre un terminale corroso collassa sotto la richiesta della ventola. Misurare la caduta di tensione sul lato positivo e sul lato terra mentre il modulo tenta di azionare il motore. Ispezionare i contatti dei fusibili, le giunzioni, gli occhielli di terra, la tensione dei terminali e lo scolorimento dovuto al calore.

Non confondere la potenza logica con la potenza del motore

Alcuni modelli dispongono di alimentazioni separate per l'elettronica e l'uscita del motore. Lo strumento di scansione potrebbe comunicare con il modulo perché l'alimentazione logica è presente anche se l'alimentazione ad alta corrente è aperta. Altri moduli utilizzano un'alimentazione principale e creano alimentazione logica interna. Lo schema elettrico, non solo la dimensione del connettore o il colore del filo, stabilisce quale circuito viene testato.

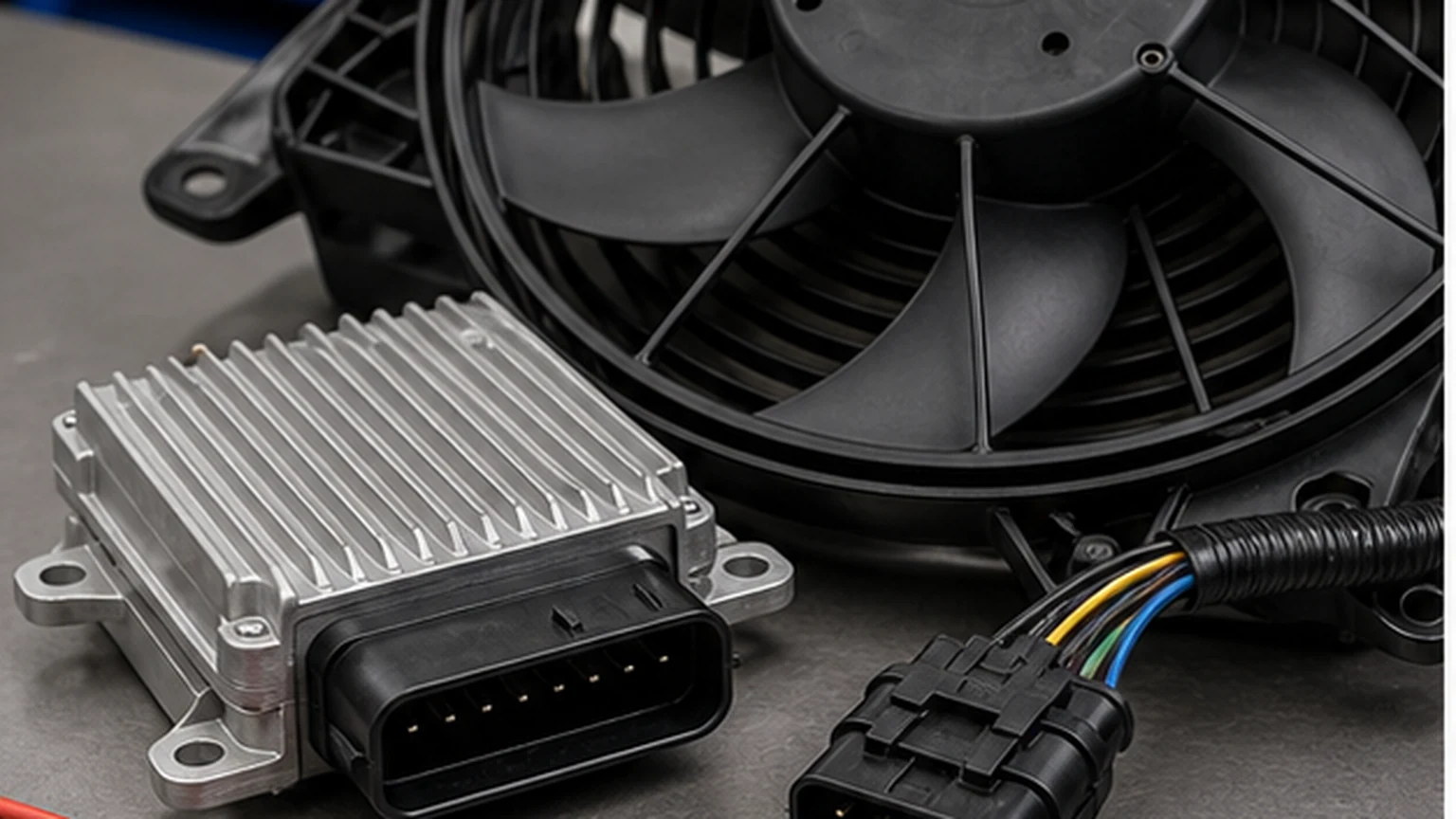

Modulo di controllo della ventola di raffreddamento e gruppo ventola del radiatore preparati per test di potenza sotto carico e messa a terra

La diagnosi del modulo inizia con l'alimentazione ad alta corrente e la messa a terra sotto carico operativo.

Identificare innanzitutto PWM, LIN, relè o controllo della temperatura locale

Il numero di terminali offre un indizio ma non è una piedinatura universale. Un gruppo a tre fili può utilizzare alimentazione, terra e PWM, mentre un altro può utilizzare alimentazione, terra e LIN. Un gruppo a quattro fili potrebbe separare l'attivazione dell'accensione dalla comunicazione, fornire un'uscita tachimetrica o utilizzare due percorsi di alimentazione. Non ponticellare mai un piccolo terminale non identificato.

Architettura

Evidenze di controllo

Errore diagnostico comune

Controllato da relè o resistenza

Percorsi discreti ad alta corrente e stati dei relè

Alla ricerca di un segnale PWM che il sistema non utilizza

Comando PWM

Forma d'onda del ciclo di lavoro che cambia con la velocità richiesta

Giudicare la linea pulsata in base alla tensione media del multimetro

Comunicazione LIN

Attività di rete, indirizzo del modulo e comunicazione con lo strumento di scansione

Applicazione dell'alimentazione a batteria al terminale dati

Controllore locale

Il modulo riceve l'input del sensore e controlla la ventola senza una richiesta diretta di velocità da parte dell'ECU

Supponendo che il comando ECU mancante dimostri un modulo difettoso

Utilizzare il contesto di sistema completo

La richiesta della ventola può essere generata dalla temperatura del liquido di raffreddamento, dal carico calcolato del motore, dalla velocità del veicolo, dai limiti di gestione della batteria, dalla pressione del refrigerante o da una richiesta da parte del impianto di climatizzazione . Un modulo può essere perfettamente funzionante mentre la ECU richiede deliberatamente la velocità zero perché un input non è plausibile o è attiva una strategia di protezione.

Conferma il reclamo con i dati sincronizzati

Riprodurre le condizioni operative prima di scollegare i componenti. Registra la temperatura del liquido di raffreddamento, la pressione dell'aria condizionata, la richiesta della ventola, il feedback effettivo della ventola se disponibile, la velocità del veicolo, la tensione di carica e i relativi DTC. Controllare se il guasto è una condizione di inattività completa, una gamma di velocità mancante, una risposta ritardata, un sovraccarico, un funzionamento fail-safe a piena velocità o uno spegnimento dopo l'assorbimento di calore.

Una ventola a piena velocità può indicare un guasto, ma un controllo non riuscito

Molti sistemi comandano o passano automaticamente all'alta velocità quando la comunicazione viene persa o un segnale di temperatura critica diventa non plausibile. Pertanto, una ventola bloccata alla massima velocità può indicare un circuito di segnale aperto, un messaggio di rete mancante o una modalità fail-safe del controller. Ciò non dimostra automaticamente che ogni percorso di controllo sia sano.

Cancellare i codici solo dopo aver registrato le prove del fermo immagine

I guasti intermittenti del modulo potrebbero scomparire dopo aver eseguito ciclicamente l'accensione o la cancellazione dei codici. Salvare prima i DTC originali, le condizioni ambientali e lo stato della ventola richiesto. Questa prova aiuta a distinguere un guasto ripetibile di un componente da un disturbo del cablaggio introdotto durante il test.

Testa i comandi PWM come forme d'onda, non come tensione media

Una linea PWM commuta tra gli stati elettrici. Le informazioni utili sono la forma d'onda: ampiezza, frequenza, ciclo di lavoro, polarità, qualità del bordo e se tali caratteristiche cambiano con la percentuale di ventola comandata. Un multimetro spesso riporta solo un valore medio, il che può far sembrare un comando sano come una tensione intermedia inspiegabile.

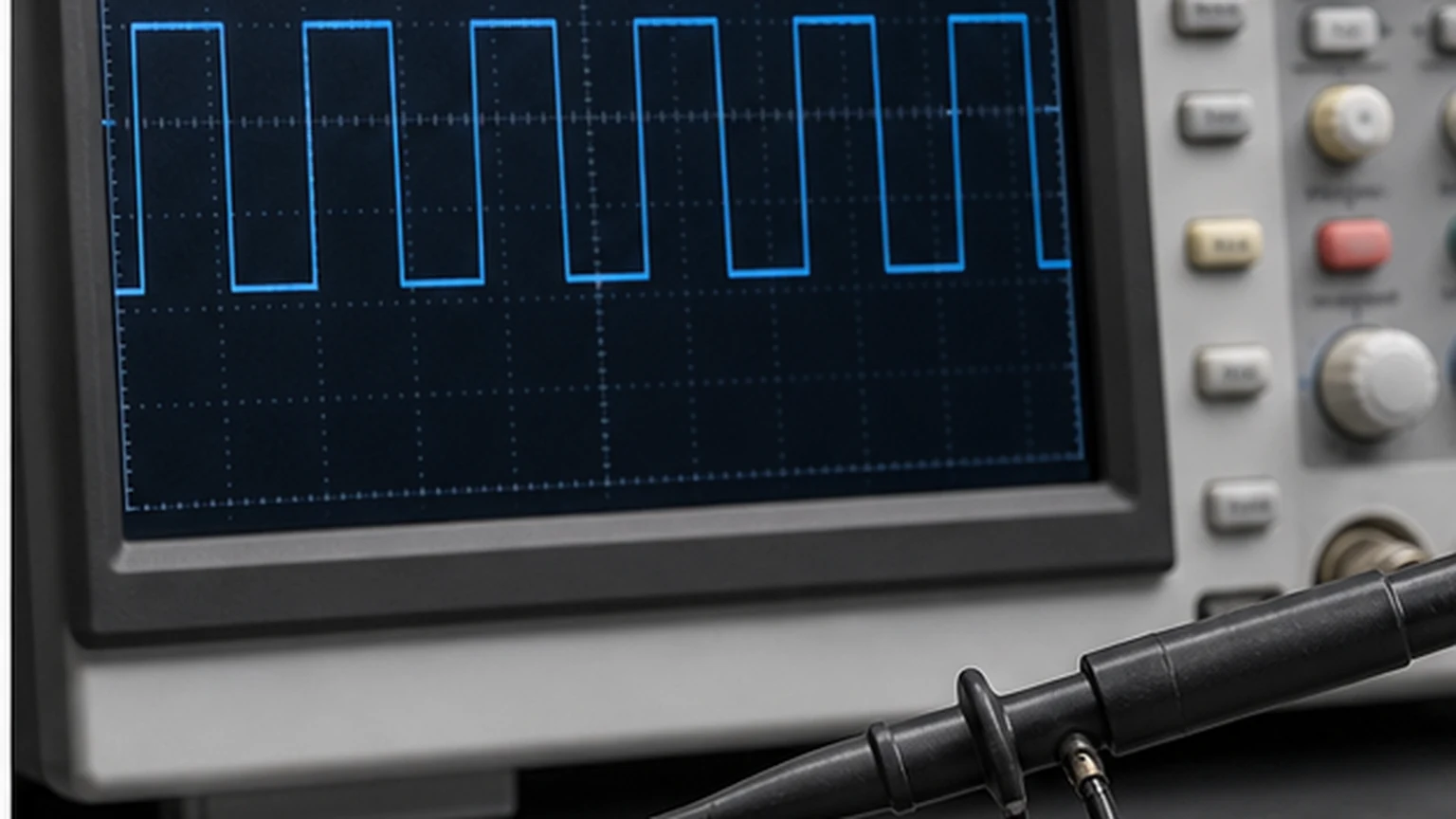

Sonda dell'oscilloscopio che controlla una forma d'onda di comando PWM per un modulo ventola di raffreddamento a velocità variabile

Un oscilloscopio rivela se il segnale di controllo cambia in modo netto con la velocità della ventola richiesta.

Confronta i passaggi dei comandi anziché inseguire una forma d'onda universale

Utilizzare la procedura del veicolo perché la frequenza e la polarità variano. Comanda diversi livelli di velocità e cerca cambiamenti coerenti nella forma d'onda. Ad ogni passaggio, registrare la corrente del motore e la risposta della ventola. Se la forma d'onda cambia ma la ventola no, il ramo successivo è la potenza del modulo, l'uscita del modulo, il carico del motore o l'elettronica interna. Se la forma d'onda non cambia mai, esaminare l'unità di controllo, il cavo del segnale e le condizioni che autorizzano il funzionamento della ventola.

Controllare l'integrità del segnale su entrambe le estremità del circuito

Una forma d'onda pulita sull'ECU non dimostra che il modulo la riceve. Sondare indietro il connettore della ventola quando la piedinatura e il metodo di sigillatura lo consentono, quindi confrontare ampiezza e forma. Un circuito aperto, un cortocircuito verso tensione, un cortocircuito verso terra o una giunzione ad alta resistenza possono alterare il segnale. Non danneggiare una guarnizione di tenuta con una sonda sovradimensionata; l'umidità introdotta durante il test può creare il successivo guasto intermittente.

Diagnosticare una ventola controllata da LIN come dispositivo di rete

LIN utilizza una struttura di comunicazione master-slave anziché un semplice comando percentuale. Il controller del motore o della carrozzeria richiede il comportamento della ventola e l'elettronica della ventola può restituire informazioni sullo stato o sul guasto. Normalmente il cavo dati non può essere giudicato solo dalla tensione statica. Iniziare con lo schema elettrico, identificare il master e verificare se altri dispositivi condividono lo stesso ramo LIN.

I guasti di alimentazione e di riattivazione possono imitare una rete morta

Un modulo ventola senza alimentazione logica, attivazione dell'accensione o massa non può comunicare. Verificare questi materiali prima di incolpare il cavo dati. Se il modulo comunica quando è freddo ma scompare dopo il funzionamento, monitorare la temperatura del modulo e la stabilità dell'alimentazione. La protezione termica interna, i giunti di saldatura incrinati o un terminale che si rilassa con il calore possono creare una perdita ripetibile dipendente dal tempo.

Utilizza i dati di scansione per separare i messaggi mancanti dai comandi rifiutati

Cercare codici di comunicazione del modulo ventola, codici di dati non validi e guasti di corrente o sovratemperatura. Un controller master può inviare una richiesta valida che il modulo limita perché rileva sovracorrente o temperatura interna. Al contrario, la ventola potrebbe impostare automaticamente una velocità protettiva perché il messaggio previsto è assente. La differenza riguarda se la riparazione riguarda la rete, il modulo, il motore o l'assemblaggio meccanico.

Non sostituire un modulo generico solo perché comunica

La compatibilità della comunicazione non garantisce la corretta mappatura della velocità, capacità di corrente del motore o comportamento diagnostico. La corrispondenza della sostituzione deve includere il riferimento OE, l'indice software o hardware quando visibile, la codifica del connettore, il tipo di motore e l'applicazione completa della ventola. Ecco perché un integrato il montaggio all'ingrosso della ventola di raffreddamento può essere più sicuro rispetto alla combinazione di un modulo non verificato con un motore esistente.

Misurare l'uscita del modulo sotto il carico reale del motore

Un modulo può creare un'uscita scarica apparentemente corretta ma collassare quando il motore assorbe corrente. Eseguire il test con il motore originale collegato, a meno che la procedura di assistenza non specifichi un simulatore. Monitorare contemporaneamente la tensione di alimentazione, la caduta di terra, la corrente di ingresso del modulo, l'uscita del motore e la velocità della ventola. Se potenza e comando rimangono stabili mentre l’output scompare, il modulo diventa un sospettato più forte. Se la tensione in ingresso crolla per prima, riparare il circuito a monte.

Comando

Potenza e terra

Uscita del modulo/risposta della ventola

Direzione diagnostica

Valido e in aumento

Stabile sotto carico

Nessuna uscita

Stato di guasto o protezione interno del modulo; controllare il carico del motore e i DTC

Valido

La caduta positiva o al suolo aumenta

Lento o in ripristino

Resistenza del connettore, del cavo, del fusibile, della giunzione o della terra

Mancante o riparato

Stabile

Velocità di sicurezza o nessuna risposta

Ingresso di controllo, controller master, condizione di autorizzazione o rete

Valido

Stabile

Corrente alta, velocità bassa

Resistenza del motore, contatto della lama, cuscinetto grippato o guasto interno del motore

Valido

Stabile

Velocità normale ma raffreddamento debole

Pala, copertura, restrizione del nucleo, direzione del flusso d'aria o ricircolo

La limitazione di corrente può proteggere il modulo da un motore danneggiato

Quando la richiesta di coppia del motore diventa eccessiva, un controller intelligente può ridurre il ciclo di lavoro o spegnersi. La sostituzione del solo modulo senza controllare la corrente del motore può distruggere o far scattare ripetutamente il modulo sostitutivo. Confronta la corrente e la velocità con le informazioni del veicolo o con un'unità identica e sicuramente funzionante. Ispezionare il pala della ventola e copertura per contatto, squilibrio e installazione errata prima di concludere che l'elettronica abbia causato l'arresto.

Lo spegnimento termico deve essere riprodotto, non scontato

Se la ventola si ferma dopo diversi minuti, registrare la temperatura, la corrente e la tensione di alimentazione dell'involucro del modulo fino al verificarsi dell'evento. Quindi osservare il tempo di recupero. Un modulo caldo potrebbe reagire a un carico eccessivo del motore, a un raffreddamento limitato attorno al dissipatore di calore, a un accumulo di calore nel vano motore o a un guasto interno dello stadio di potenza. La temperatura è la prova dello stress operativo, non la prova automatica della causa principale.

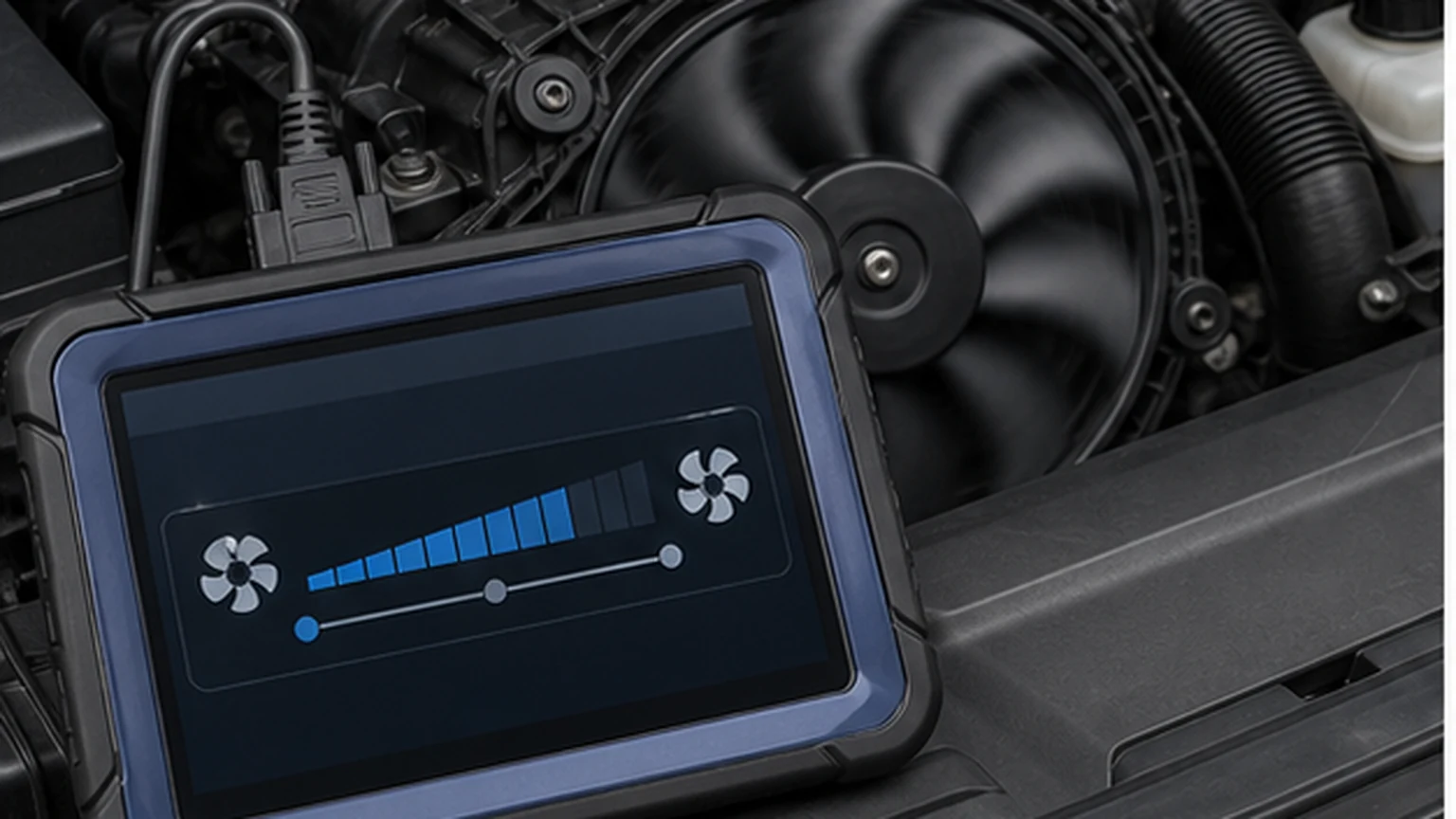

Strumento di scansione diagnostica che comanda la velocità della ventola del radiatore mentre il modulo ventola integrato è in funzione

La velocità comandata della ventola deve essere correlata alla corrente, alla tensione erogata e al flusso d'aria effettivo.

Separare il guasto del modulo dai problemi del motore e del flusso d'aria

Gli assiemi integrati confondono i confini del servizio, ma la diagnosi dovrebbe comunque identificare la funzione difettosa. Un modulo può ricevere ed elaborare correttamente i comandi mentre il motore ha un cuscinetto usurato. Il motore può funzionare alla velocità prevista mentre una pala errata sposta l'aria nella direzione sbagliata. Un assemblaggio sano può apparire inefficace anche quando il Il condensatore dell'aria condizionata o la parte anteriore del radiatore sono ostruiti. Sulle applicazioni con un file separato ventola del condensatore , testare ciascuna fonte di flusso d'aria in modo indipendente.

Utilizzare un carico sicuramente funzionante solo quando l'interfaccia è confermata

La sostituzione può essere utile, ma il collegamento di un motore o modulo non abbinato può creare un nuovo guasto. Confermare la tensione, l'architettura di fase o della spazzola, la piedinatura del connettore, la capacità di corrente e il metodo di controllo. Non utilizzare un resistore come sostituto universale di un motore brushless poiché il modulo potrebbe monitorare la commutazione, la forza controelettromotrice o il feedback della velocità.

Controllare meccanicamente il motore prima di condannare lo stadio di potenza

Con l'alimentazione isolata, ispezionare la lama per verificare l'eventuale contatto della copertura, detriti, crepe e movimento del mozzo. Cercare un gioco uniforme attraverso una rivoluzione completa. L'cogging del magnete permanente può essere normale, quindi la sensazione della mano deve essere interpretata con la corrente e la velocità alimentata. Un danneggiato il motore della ventola del radiatore potrebbe sovraccaricare un nuovo modulo anche se gira ancora manualmente.

La verifica del flusso d'aria completa il test elettrico

Dopo la riparazione elettrica, verificare che l'aria viaggi attraverso gli scambiatori di calore nella direzione prevista e non ricircoli intorno alle guarnizioni mancanti. Verificare che la temperatura del liquido refrigerante o la pressione alta dell'aria condizionata risponda all'aumento del comando della ventola. La risposta elettrica senza miglioramento della dissipazione del calore punta verso la pala, la copertura, il nucleo o l'installazione.

Ingressi che possono impedire una legittima richiesta dei fan

Prima di sostituire il modulo, rivedere le condizioni utilizzate dal controller master. Un sensore del liquido di raffreddamento polarizzato a freddo può sopprimere la richiesta della ventola. Un non plausibile Il sensore o l'interruttore della pressione dell'aria condizionata può eliminare la richiesta della ventola del condensatore. La logica di gestione della batteria può limitare una ventola ad alta corrente durante la sottotensione. La logica della velocità del veicolo può ridurre la velocità della ventola quando il flusso d'aria del pistone è sufficiente.

Utilizzare la plausibilità, non solo la presenza di DTC

Un sensore può segnalare un valore errato ma elettricamente plausibile senza impostare un codice. Confronta la temperatura del liquido di raffreddamento con lo stato del motore e una misurazione indipendente. Confrontare la pressione del refrigerante con la temperatura di sistema spento o con i manometri utilizzati secondo la procedura di manutenzione. Lo scopo è determinare se la richiesta di zero fan è razionale prima di incolpare il modulo per averla rispettata.

I test di output ignorano alcune condizioni ma non tutte le protezioni

Un test attivo dello strumento di scansione può comandare direttamente la velocità della ventola, ma il controller può comunque inibire l'uscita per bassa tensione, guasti di rete o protezione del modulo. Leggi i prerequisiti del test. Registrare sia il comando richiesto che il codice motivo o il messaggio di stato quando la piattaforma ne fornisce uno.

Decidi cosa sostituire

Sostituire un modulo separato solo dopo aver verificato il carico del motore

Un controller separato è una scelta di servizio ragionevole quando la sua alimentazione, terra e comando sono validi; il motore funziona normalmente sotto un controllo alternativo verificato; e il controller non riesce a fornire l'output richiesto. Ispezionare il connettore di accoppiamento e il dissipatore di calore. Il riutilizzo di terminali bruciati o di materiale termico mancante può ridurre la durata della sostituzione.

Sostituire la ventola completa quando l'elettronica e il motore sono integrati

Un completo Il montaggio della ventola di raffreddamento del radiatore è spesso necessario quando i componenti elettronici sono sigillati nel motore, la pala o la copertura sono danneggiati o la sovracorrente del motore ha sollecitato lo stadio di potenza. La sostituzione del gruppo riduce inoltre il rischio di combinare un controller con l'avvolgimento del motore o il carico della ventola sbagliati.

Riparare il circuito quando il modulo non riceve mai condizioni valide

Riparare cavi, terminali, masse, relè, ingressi di sensori o diramazioni di rete quando le prove individuano il guasto all'esterno del modulo. Cancellare i codici solo dopo aver conservato i dati originali, quindi ripetere la stessa condizione di minimo caldo o di carico A/C utilizzata per confermare il reclamo.

Verifica post-riparazione

Eseguire più velocità comandate, monitorare la corrente e la caduta di tensione, consentire al gruppo di assorbire calore e confermare la temperatura del sistema o la risposta alla pressione. Ispezionare nuovamente il connettore per rilevare un riscaldamento anomalo. Una riparazione non è completa semplicemente perché la ventola si avvia una volta.

Abbinamento sostitutivo per moduli ventola PWM e LIN

L'abbinamento dei moduli richiede qualcosa di più della semplice tensione e della forma del connettore. Registrare il numero completo dell'assemblaggio, l'etichetta del motore, il numero del modulo, i dettagli di identificazione del veicolo, il motore, il mercato, il pacchetto di raffreddamento e le apparecchiature opzionali. Terminali di codifica e conteggio del connettore fotografico. Notare se il modulo è separato, fissato alla copertura o integrato nel motore.

Articolo corrispondente

Perché è importante

Prove da presentare

Protocollo di controllo

PWM e LIN non sono intercambiabili

Schema elettrico, numero di pin e segnale misurato

Capacità dello stadio di potenza

Deve sostenere il motore installato e il carico della lama

Numero del motore/gruppo e corrente misurata

Connettore e piedinatura

Shell simili possono utilizzare diverse funzioni di terminale

Fotografie anteriori, posteriori e delle chiavi

Geometria della ventola

Il carico della pala e il flusso d'aria influiscono sulla calibrazione del modulo

Diametro/numero di pale, rotazione e dimensioni della copertura

Indice software o hardware

Alcune revisioni alterano il comportamento di comunicazione o protezione

Etichetta leggibile completa e dati applicativi

Quando un nuovo modulo richiede codifica o adattamento, seguire la procedura del veicolo. Non tutti i moduli sono programmabili e non tutte le condizioni di assenza di comunicazione vengono risolte mediante codifica. L'articolo separato di Elecdura su la programmazione del modulo ventola e la corrispondenza OE affrontano la questione della fase di sostituzione in modo più dettagliato.

Controllo qualità all'ingrosso per l'elettronica dei ventilatori

Un test batch non dovrebbe consistere solo nell'applicare potenza e vedere la lama girare. Utilizzare un'alimentazione, un motore e un carico della lama definiti; comandare più step di velocità; e registrare la risposta, la corrente, il comportamento di protezione e la stabilità termica. Per un progetto PWM, verificare che la velocità segua l'intervallo di comando specificato. Per un progetto LIN, confermare la comunicazione e il comportamento dello stato richiesto con un dispositivo appropriato. IL L'elenco di controllo per la produzione delle ventole di raffreddamento fornisce un contesto aggiuntivo per i controlli dei fornitori a livello di assemblaggio.

Ispezionare le interfacce elettriche

Controllare la sagomatura del connettore, l'allineamento dei terminali, la forza di ritenzione, le guarnizioni, l'instradamento dei conduttori e il serracavo. Verificare che i terminali di alimentazione siano dimensionati per il carico e che i terminali di comunicazione piccoli non siano incassati o allentati. Un modulo può superare un breve test ma fallire in servizio quando il calore del terminale aumenta la resistenza.

Controllare i rischi di calore e umidità

Ispezionare la planarità del dissipatore di calore, i materiali dell'interfaccia termica, l'invasatura o la sigillatura e l'orientamento dello scarico. L'imballaggio deve proteggere le alette, i connettori e i supporti dei moduli dagli urti. La tracciabilità dovrebbe collegare il modulo ai record di produzione e di test funzionali in modo che un distributore possa indagare su un modello di campo per lotto.

Per un preventivo di approvvigionamento all'ingrosso , inviare a Elecdura i numeri completi di ventola e modulo, applicazione, foto dei connettori, protocollo di controllo, dimensioni pala/protezione, potenza misurata e prova del segnale, quantità richiesta e requisiti di imballaggio attraverso il Pagina dei contatti B2B . L'obiettivo è quello di adattare l'elettronica al carico del motore e alla strategia di comando del veicolo piuttosto che a un alloggiamento in alluminio simile.
