La ventola del radiatore funziona costantemente: cause, controlli dei relè e rischi di sostituzione

Una ventola del radiatore che funziona costantemente non è sempre un motore della ventola guasto. Può essere normale che la ventola funzioni per un breve periodo dopo lo spegnimento su alcuni veicoli, soprattutto dopo una guida a temperature elevate, un carico elevato dell'aria condizionata, un traino, una salita o un traffico a singhiozzo. Diventa un guasto quando la ventola funziona alla massima velocità dopo un avviamento a freddo, continua a funzionare a lungo dopo che il motore si è raffreddato, scarica la batteria, ignora il comando della ventola o funziona anche quando il relè o il modulo di controllo dovrebbero essere spenti.

Le cause più comuni sono il relè della ventola di raffreddamento bloccato o un guasto modulo di controllo della ventola , un segnale errato della temperatura del liquido di raffreddamento, una richiesta di pressione dell'aria condizionata che rimane attiva, cablaggio in cortocircuito, liquido di raffreddamento basso o surriscaldamento reale e logica di sicurezza del sistema di controllo. La riparazione corretta dipende da quale è provata. La sostituzione del gruppo ventola del radiatore senza controllare i dati di comando, relè, alimentazione, massa e sensore può comportare uno spreco di denaro e creare ritorni ripetuti.

Una ventola che rimane accesa dovrebbe essere diagnosticata come un problema del sistema di controllo prima che la colpa venga attribuita al motore o al gruppo completo.

Quando una ventola in funzione è normale

Molti conducenti notano la ventola del radiatore dopo lo spegnimento del motore perché il motore diventa improvvisamente silenzioso. Un breve funzionamento della ventola dopo lo spegnimento può essere normale. Il motore contiene ancora calore, la temperatura del liquido di raffreddamento può aumentare per un breve periodo dopo il rallentamento della circolazione e il radiatore o il condensatore potrebbero necessitare di un flusso d'aria maggiore. Questo è spesso chiamato assorbimento di calore. Alcuni veicoli sono programmati per far funzionare la ventola dopo lo spegnimento per proteggere il vano motore, l'area del turbocompressore, le parti di raffreddamento in plastica o le condizioni di pressione dell'aria condizionata.

Il normale funzionamento della ventola dopo lo spegnimento solitamente presenta dei limiti. La ventola funziona per un breve periodo, cambia velocità normalmente e poi si spegne. Il successivo avvio a freddo non attiva immediatamente la massima velocità della ventola. Non vi è alcun reclamo sul consumo della batteria. Il livello del liquido refrigerante è corretto, l'indicatore della temperatura funziona normalmente e non sono presenti spie di avvertimento del sistema di raffreddamento. In questo caso, la sostituzione delle parti non è necessaria a meno che non esista un altro sintomo.

Una ventola costante diventa sospetta quando funziona ogni volta che la chiave è inserita, anche a motore freddo. È sospetto anche quando funziona per molto tempo dopo lo spegnimento, si riavvia da solo o continua finché la batteria non è scarica. Il funzionamento a piena velocità dal key-on può significare che il sistema di controllo è entrato in modalità fail-safe, i contatti del relè sono bloccati o il modulo invia alimentazione in modo continuo. L'obiettivo diagnostico è quello di separare la normale gestione del calore da un guasto elettrico o di segnale.

Prima domanda: il motore è davvero caldo?

Prima di testare relè e moduli, verificare se il motore si sta effettivamente surriscaldando. Un ventilatore che funziona costantemente potrebbe fare il suo lavoro. Il livello basso del liquido refrigerante, l'aria intrappolata, un termostato bloccato, uno scarso flusso del radiatore, le alette ostruite, una pompa dell'acqua che scivola, un condensatore bloccato o un tappo del radiatore debole possono mantenere la temperatura sufficientemente alta da richiedere il funzionamento della ventola. Se la ventola funziona perché il calore è reale, la sostituzione del relè o del modulo ventola non risolverà il problema alla radice.

Quando possibile, confrontare l'indicatore della temperatura con i dati sulla temperatura del liquido di raffreddamento dello strumento di scansione. Controllare il livello del liquido refrigerante solo quando il motore è freddo e può essere aperto in sicurezza. Cerca macchie bagnate, odore di liquido refrigerante, tubi flessibili crollati, alette del radiatore bloccate, detriti tra radiatore e condensatore o segni di recente manutenzione del liquido refrigerante. Se la ventola funziona costantemente dopo un lavaggio del liquido refrigerante o una riparazione del sistema di raffreddamento, un sospetto comune è l'aria intrappolata. Le sacche d'aria possono far sì che il sensore di temperatura rilevi condizioni anomale o impediscano un flusso stabile del refrigerante.

Se la temperatura effettiva è normale ma il comando della ventola rimane alto, passare alla diagnosi elettrica e del segnale. Se la temperatura effettiva è elevata, diagnosticare prima il sistema di raffreddamento. Il tifoso può essere il messaggero, non il problema.

Cause comuni e aspetto di ciascuna

Questa tabella è un punto di partenza, non un sostituto delle informazioni sull'assistenza del veicolo. Le strategie dei fan variano ampiamente. Alcune auto utilizzano un interruttore termico. Alcuni usano la logica dell'ECU. Alcuni utilizzano percorsi di relè a bassa e ad alta velocità. Alcuni utilizzano un comando PWM per un modulo ventola. Alcuni hanno un modulo integrato nel gruppo ventola. Il metodo diagnostico deve corrispondere al design del veicolo.

Controlli dei relè: guasto semplice, diagnosi errata comune

Un relè bloccato è una delle cause più semplici da testare sulle ventole controllate da relè. I contatti dei relè possono saldarsi dopo invecchiamento, calore, corrente elevata o sovraccarico del motore. Quando ciò accade, la ventola riceve alimentazione anche quando il lato di controllo non richiede il funzionamento. La rimozione del relè potrebbe arrestare la ventola. Lo scambio con un relè sicuramente funzionante della stessa potenza può aiutare a confermare il problema, ma un controllo completo dovrebbe includere la presa e il circuito.

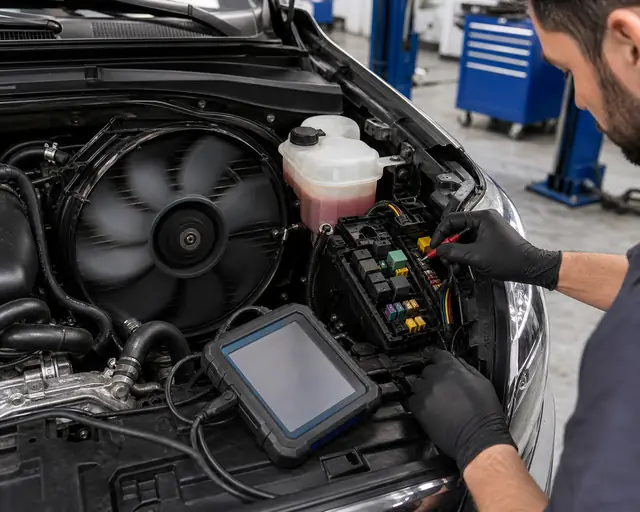

Una ventola che continua a funzionare deve essere controllata sul relè, sul segnale del sensore e sul comando del modulo prima di sostituire il gruppo ventola.

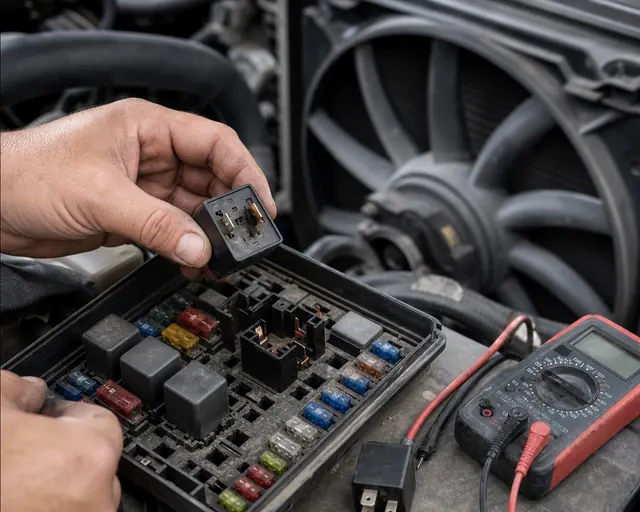

Gli zoccoli dei relè danneggiati dal calore indicano problemi di carico, tensione dei terminali o corrente del motore, non solo un relè difettoso.

Se un nuovo relè si guasta nuovamente, non continuare a sostituire i relè. Misurare l'assorbimento di corrente del motore della ventola e ispezionare il connettore. Un motore della ventola debole o trascinato può sovraccaricare il relè. Un terminale allentato può creare calore, che danneggia lo zoccolo del relè. Anche un motore della ventola aftermarket sbagliato con una corrente eccessiva può ridurre la durata del relè. In questi casi il relè è la parte guasta, ma non la causa principale.

Per i distributori, i reclami relativi ai relè sono importanti perché un cliente può restituire il gruppo ventola come 'sempre acceso' quando il relè installato ha contatti saldati. Richiedere il risultato del test dei relè, i dati di comando della ventola, le foto dei connettori e l'assorbimento di corrente prima di accettare come causa il motore della ventola.

Guasti del modulo di controllo della ventola

I moderni sistemi di ventilazione utilizzano spesso un modulo di controllo separato o un controller della ventola integrato. Il modulo può ricevere alimentazione dalla batteria, terra e un segnale di comando dall'ECU. Quindi controlla la velocità della ventola o la potenza erogata. Quando il modulo si guasta, la ventola potrebbe non funzionare, potrebbe funzionare solo a una velocità, potrebbe funzionare costantemente o potrebbe funzionare in modo intermittente. Una ventola che funziona dopo lo spegnimento può anche indicare un guasto del modulo se il modulo continua a inviare alimentazione quando il comando è assente.

Il punto importante è che un modulo venga testato prima della sostituzione. Confermare l'alimentazione e la messa a terra del modulo. Confermare il segnale di comando dalla ECU. Confermare l'uscita del modulo alla ventola. Se il modulo presenta condizioni di alimentazione, messa a terra e comando disattivate corrette ma alimenta comunque la ventola, il modulo è sospetto. Se il modulo riceve un comando costante dall'ECU, il modulo potrebbe solo obbedire alle istruzioni. In tal caso, controllare a monte i dati sulla temperatura del liquido di raffreddamento, la richiesta di pressione dell'aria condizionata o il cablaggio.

Di Eletdura L'articolo relativo al modulo di controllo della ventola e al resistore della ventola di raffreddamento spiega perché queste parti non devono essere trattate come lo stesso componente. Un resistore solitamente supporta una velocità fissa della ventola inferiore in un circuito più semplice. Un modulo controlla elettronicamente la velocità o il ciclo di lavoro. Un acquirente corrispondente solo in base all'aspetto può ordinare la parte di controllo sbagliata anche quando il connettore sembra simile.

Sensore della temperatura del liquido di raffreddamento e funzionamento a prova di guasto

Il sensore della temperatura del liquido di raffreddamento è una causa frequente per cui la ventola sembra funzionare senza motivo. L'ECU utilizza i dati sulla temperatura del liquido di raffreddamento per decidere quando attivare la ventola. Se il sensore rileva una temperatura troppo elevata, l'ECU potrebbe comandare la ventola. Se il segnale del sensore è mancante o non plausibile, alcuni veicoli azionano la ventola come strategia di sicurezza per proteggere il motore. Ciò può far funzionare la ventola ad alta velocità anche quando il motore è freddo.

Una lettura del motore freddo che sembra troppo calda può far funzionare un sistema di ventilazione sano in modalità fail-safe.

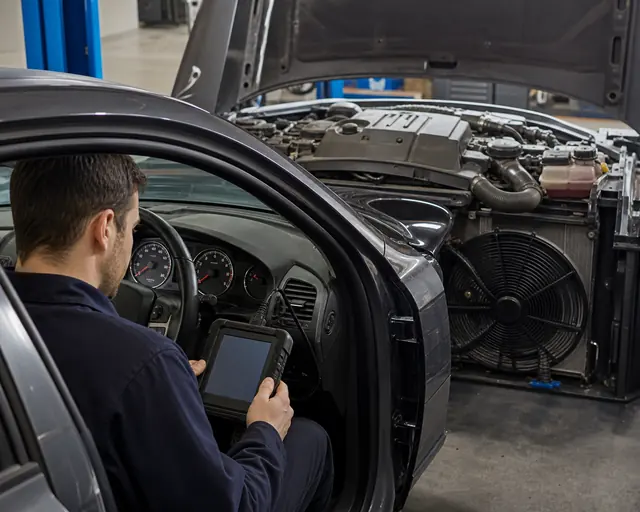

I dati dello strumento di scansione rappresentano il miglior primo controllo. Confrontare la temperatura del liquido refrigerante dopo un bagno a freddo notturno con la temperatura ambiente. Se il sensore segnala un valore molto più elevato di quello reale, c'è un problema con il sensore, il connettore o il cablaggio. Se il sensore rileva una temperatura estremamente fredda, estremamente calda o non cambia con il riscaldamento del motore, esaminare il circuito del sensore. Un connettore che presenta contaminazione o corrosione del liquido refrigerante può causare un funzionamento intermittente della ventola.

Non sostituire il modulo ventola solo perché la ventola è accesa. Se lo strumento di scansione mostra che l'ECU sta comandando la ventola perché i dati sulla temperatura del liquido di raffreddamento sono errati, il modulo potrebbe funzionare correttamente. La stessa logica si applica al motore del ventilatore. Un motore che funziona costantemente può essere sano. Il comando potrebbe essere sbagliato.

Richiesta A/C e pressione del condensatore

La ventola del radiatore supporta anche il condensatore dell'aria condizionata. Quando l'aria condizionata è accesa, molti veicoli comandano alla ventola di spostare l'aria attraverso il condensatore, soprattutto al minimo o a bassa velocità del veicolo. Se la pressione dell'aria condizionata è elevata, l'ECU potrebbe comandare un'elevata velocità della ventola. Se il sensore di pressione dell'aria condizionata segnala un valore alto errato, la ventola potrebbe funzionare più spesso del previsto. Se il condensatore è bloccato o il flusso d'aria della ventola è debole, la pressione può aumentare e mantenere attiva la ventola.

Questo è il motivo per cui un reclamo costante da parte di un fan dovrebbe includere lo stato dell'aria condizionata. La ventola si ferma quando l'aria condizionata è spenta? I dati sulla pressione sembrano ragionevoli? La superficie del condensatore è ostruita da detriti? La ventola muove l'aria nella direzione corretta? Il gruppo ventola è il progetto corretto per il veicolo? Una sostituzione il gruppo ventola di raffreddamento del radiatore con un passo delle pale o una potenza del motore sbagliati potrebbe girare ma non riuscire a controllare abbastanza bene la pressione del condensatore.

Il funzionamento della ventola legato all'aria condizionata è spesso normale, ma il funzionamento continuo a piena velocità non è qualcosa da ignorare. L'alta pressione può danneggiare le prestazioni dell'aria condizionata, aumentare il carico del compressore e portare a reclami da parte dei clienti come 'aria condizionata calda al minimo' o 'la ventola non si spegne mai quando si utilizza l'aria condizionata'.

Cortocircuiti nel cablaggio e problemi al segnale di controllo

Se il relè, il modulo, i dati del sensore e la richiesta di pressione A/C non spiegano il problema, ispezionare il cablaggio. Un filo di controllo in cortocircuito a terra o all'alimentazione può mantenere attivo un relè o un modulo. Sono comuni danni al cablaggio vicino al supporto del radiatore, alla copertura della ventola, al vano batteria, all'area di riparazione in caso di incidente o alla giunzione precedente. Anche i danni dei roditori e la corrosione possono creare un comportamento inaspettato della ventola.

I guasti di cablaggio possono essere intermittenti. Il ventilatore può funzionare costantemente solo dopo la pioggia, solo dopo un bagno caldo o solo quando l'imbracatura viene spostata. Sono utili un test di oscillazione, un controllo della tensione, un controllo di continuità e un'ispezione visiva. Prestare particolare attenzione ai connettori esposti a calore, acqua e vibrazioni. Un circuito della ventola trasporta abbastanza corrente da far sì che una connessione scadente possa scolorire la plastica o allentare la tensione del terminale.

Per gli acquirenti B2B, i problemi di cablaggio e connettori rappresentano una delle principali aree grigie della garanzia. Un nuovo motore o modulo della ventola può guastarsi precocemente se installato in un connettore bruciato. Quando si forniscono ventole sostitutive, fornire foto chiare dei connettori e ricordare ai clienti di controllare le condizioni del terminale. Se il lato dell'imbracatura è danneggiato, la parte di ricambio potrebbe non risolvere il problema.

Come diagnosticare un ventilatore costantemente in funzione

1. Conferma il comportamento esatto: avvio a freddo, inattività a caldo, aria condizionata accesa, dopo lo spegnimento o esaurimento della batteria durante la notte.

2. Controllare se il motore si sta effettivamente surriscaldando o se la ventola risponde a dati falsi.

3. Leggere i dati sulla temperatura del liquido di raffreddamento e sulla pressione dell'aria condizionata con uno strumento di scansione, se disponibile.

4. Controllare i codici di controllo della ventola di raffreddamento, i codici dei sensori di temperatura e i codici dei sensori di pressione dell'aria condizionata.

5. Se controllato da relè, rimuovere o scambiare il relè e controllare se la ventola si ferma.

6. Controllare le condizioni dello zoccolo del relè, l'alimentazione sul lato carico e il comando sul lato controllo.

7. Se controllato dal modulo, controllare l'alimentazione, la terra, il segnale di comando e l'uscita del modulo.

8. Ispezionare il connettore della ventola, il connettore del modulo, i punti di terra e il percorso del cablaggio.

9. Misurare l'assorbimento di corrente del motore della ventola se il guasto del relè o del modulo si ripete.

10. Decidere se il guasto è dovuto al comando, al controllo, al cablaggio, al carico del motore o al calore reale del sistema di raffreddamento.

Questa sequenza evita l'errore più costoso: sostituire prima l'intero gruppo ventola e scoprire che l'ECU sta ancora comandando alla nuova ventola di funzionare costantemente. Si evita inoltre l'errore opposto: sostituire sensori e relè quando il motore del ventilatore assorbe troppa corrente e danneggiare le parti di controllo.

Rischi di sostituzione: cosa non sostituire troppo presto

Non sostituire il motore della ventola del radiatore solo perché la ventola funziona costantemente. Un motore solitamente segue la potenza. Se riceve alimentazione continua da un relè o da un modulo, potrebbe fare esattamente ciò che il circuito gli dice di fare. Sostituire il motore in caso di assorbimento di corrente elevato, rumore dei cuscinetti, flusso d'aria debole, funzionamento intermittente, terminali bruciati a causa del carico del motore o guasto in un test diretto. Per test specifici del motore, vedere Elecdura Flusso di lavoro del test del motore della ventola del radiatore .

Non sostituire il modulo di controllo della ventola finché non si è sicuri se sta ricevendo un comando valido. Un modulo che riceve un comando costante della ventola dall'ECU potrebbe non essere difettoso. Non sostituire il sensore della temperatura del liquido di raffreddamento senza confrontare i dati in tempo reale. Un sensore può essere incolpato perché è comune, ma il cablaggio o la resistenza del connettore possono creare lo stesso problema di dati. Non sostituire il relè e fermarsi lì se il nuovo relè si guasta nuovamente. Una corrente elevata del motore potrebbe danneggiare il relè.

Cosa significa questo per importatori e distributori

Un ventilatore che funziona costantemente può creare diversi reclami da parte dei clienti. I conducenti potrebbero segnalare un consumo della batteria, un forte rumore della ventola, cambiamenti nel comportamento dell'aria condizionata o una ventola che rimane accesa dopo il parcheggio. Le officine di riparazione possono ordinare un gruppo ventola perché è visibile e facile da incolpare. I distributori possono ricevere resi anche quando la ventola fornita non è la causa principale. La soluzione è raccogliere le prove giuste prima di vendere o approvare un reclamo.

Per una richiesta di sostituzione, chiedi il numero OE, i dettagli del veicolo, le foto dei connettori, il numero di pin, se la ventola utilizza un modulo separato, se il reclamo si verifica a freddo o a caldo e se l'uscita del relè o del modulo è stata testata. Se il veicolo utilizza un controller integrato, l'abbinamento completo dell'assemblaggio potrebbe essere più sicuro. Se il motore della ventola assorbe corrente eccessiva, anche il nuovo modulo potrebbe guastarsi nuovamente. Se il connettore del cablaggio è fuso, il cliente deve riparare il connettore lato veicolo prima di valutare la nuova parte.

Elecdura supporta i clienti all'ingrosso con motori per ventole per radiatori, gruppi completi e relative parti di controllo. Quando i clienti inviano numeri OEM, foto campione, copertura del veicolo target e requisiti quantitativi, è più facile determinare se hanno bisogno di una soluzione solo motore, di un assemblaggio completo o di un componente di controllo correlato. L’obiettivo non è semplicemente vendere un fan. L'obiettivo è ridurre i guasti ripetuti, le spedizioni errate e le controversie sulla garanzia lungo tutta la catena di fornitura aftermarket.

Diagnosi finale

Una ventola del radiatore che funziona costantemente è un sintomo, non una diagnosi. Un breve funzionamento della ventola dopo lo spegnimento a caldo può essere normale. Il funzionamento continuo a piena velocità a freddo, il lungo funzionamento post-spegnimento, il consumo della batteria o l'attività della ventola che ignora il comando solitamente indicano un guasto. L'ordine diagnostico più utile è: confermare la temperatura reale, leggere i dati del sensore in tempo reale, controllare la richiesta A/C, testare il comportamento del relè, testare alimentazione/terra/comando/uscita del modulo, ispezionare il cablaggio e misurare la corrente del motore della ventola se le parti di controllo si guastano ripetutamente.

Sostituisci la parte che non ha superato le prove, non quella più facile da vedere. A volte è un relè. A volte è un modulo di controllo della ventola. A volte si tratta di un sensore di temperatura del liquido di raffreddamento o di una riparazione del cablaggio. A volte è il motore della ventola del radiatore o gruppo ventola completo. Un test disciplinato protegge il motore, protegge la batteria e aiuta gli acquirenti del mercato post-vendita a scegliere la soluzione di ventola di raffreddamento corretta per il loro mercato.
