유압 오일 쿨러 크기 조정 실수: 너무 작거나, 너무 크거나, 잘못된 포트 레이아웃

가장 흔한 유압 오일 쿨러 크기 결정 실수는 기계의 열 부하를 제거하기에는 너무 작은 쿨러 선택, 물리적으로 크지만 과도한 압력 강하를 생성하는 쿨러 ​​선택, 호스 라우팅 및 유압 흐름에 대한 잘못된 포트 레이아웃 선택 등입니다. 유압 오일 쿨러는 외부 치수만으로 선택되지 않습니다. 유량, 열 제거 요구 사항, 오일 점도, 주변 온도, 팬 공기 흐름, 포트 크기, 연결 유형, 압력 펄스, 장착 지원 및 듀티 사이클이 일치해야 합니다.

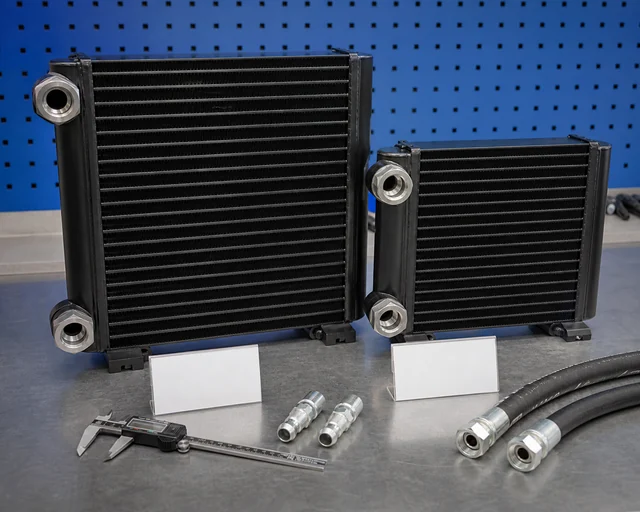

유압 오일 쿨러 교체를 승인하기 전에 코어 크기, 포트 위치, 장착 레이아웃 및 피팅 세부 사항을 비교하십시오.

수입업체, 장비 유통업체, 수리 네트워크 및 차량 구매자의 경우 잘못된 유압 오일 쿨러로 인해 값비싼 숨겨진 문제가 발생할 수 있습니다. 소형 쿨러를 사용하면 씰이 경화되고, 펌프가 더 빨리 마모되고, 유압 반응이 변할 때까지 오일 온도가 올라갈 수 있습니다. 너무 크거나 제대로 설계되지 않은 냉각기는 제한을 추가하고, 높은 리턴 라인 배압을 생성하거나 일부 작동 조건에서 오일을 너무 차갑게 유지할 수 있습니다. 잘못된 포트 각도로 인해 호스가 빡빡하게 구부러지거나 진동 응력이 발생하거나 쿨러 자체가 건전한 경우에도 교체 누출이 발생할 수 있습니다.

크기 조정 실수에 대한 간략한 개요

유압 오일 쿨러는 열 전달 및 흐름 구성 요소로 동시에 취급되어야 합니다. 어느 쪽이든 무시하면 교체품이 올바르게 설치될 수 있지만 실제 작동에서는 실패할 수 있습니다.

너무 작음: 과열 및 짧은 오일 수명

소형 유압 오일 쿨러는 장비 작동 주기 동안 충분한 열을 제거할 수 없습니다. 오일 온도는 짧은 유휴 테스트 중에는 허용 가능한 것처럼 보일 수 있지만 굴착, 들어올리기, 드릴링, 청소, 압축 또는 지속적인 부착 사용 중에는 상승합니다. 오일이 너무 뜨거워지면 점도가 떨어지고 윤활막이 약해지고 씰이 더 빨리 노화되며 펌프 또는 밸브 마모가 가속화될 수 있습니다.

유압 시스템의 경우 열부하는 에너지 낭비와 관련이 있습니다. 압력 손실, 릴리프 밸브 작동, 펌프 비효율성, 액추에이터 작동 및 긴 작동 주기는 모두 에너지를 열로 전환시킵니다. 기존 외부 크기와 일치한다는 이유만으로 선택한 쿨러는 기계에 더 높은 부하의 부착물이 있거나 더 더운 기후, 더 긴 작동 시간이 있거나 먼지와 잔해로 인한 공기 흐름이 제한된 경우 너무 작을 수 있습니다.

구매자는 기계 모델, 펌프 흐름, 작동 압력, 오일 용량, 목표 오일 온도, 주변 온도 범위, 팬 공기 흐름 상태 및 실제 사용률을 요청해야 합니다. 정확한 열 데이터를 사용할 수 없는 경우 기존 쿨러의 고장 패턴이 여전히 도움이 됩니다. 오일 어두워짐, 타는 냄새, 반복되는 씰 누출 및 무거운 작업 중 온도 경보는 교체 시 부속품뿐만 아니라 용량도 검토해야 함을 시사합니다.

너무 큼: 압력 강하 및 느린 예열

더 큰 쿨러가 자동으로 더 좋아지는 것은 아닙니다. 물리적으로 더 큰 코어는 더 많은 열 전달 표면을 가질 수 있지만 내부 구조에 따라 저항이 결정됩니다. 좁은 튜브, 긴 흐름 경로, 조밀한 내부 통로 또는 작은 포트는 압력 강하를 증가시킬 수 있습니다. 리턴 라인 냉각기에서 과도한 제한은 배압을 높이고 씰, 필터 또는 케이스 배수 동작에 영향을 미칠 수 있습니다. 추운 기후에서는 대형 냉각기가 오일을 예상보다 오랫동안 이상적인 작동 범위 아래로 유지할 수도 있습니다.

응용 분야에 열 부하가 입증되고 흐름 용량이 충분할 경우 대형화가 유용할 수 있지만 이를 제어해야 합니다. 냉각기는 허용할 수 없는 압력 손실을 발생시키지 않고 필요한 L/min 유량을 지원해야 합니다. 기계에 바이패스 밸브 또는 온도 제어 바이패스 회로가 있는 경우 교체는 해당 전략에 따라 작동해야 합니다. 그렇지 않으면 시스템이 너무 자주 바이패스되거나 콜드 스타트 ​​중 오일이 두꺼워지면 쿨러가 흐름을 제한할 수 있습니다.

B2B 소싱의 경우 유량 등급, 가능한 경우 압력 강하 데이터, 최대 작동 압력 또는 회수 라인 등급, 냉각기가 팬 지원 또는 공기 흐름 설치용으로 설계되었는지 여부를 문의하십시오. 공급업체가 유량 데이터를 제공할 수 없는 경우 대체품을 승인하기 전에 통로 크기, 포트 직경 및 적용 내역을 주의 깊게 비교하십시오.

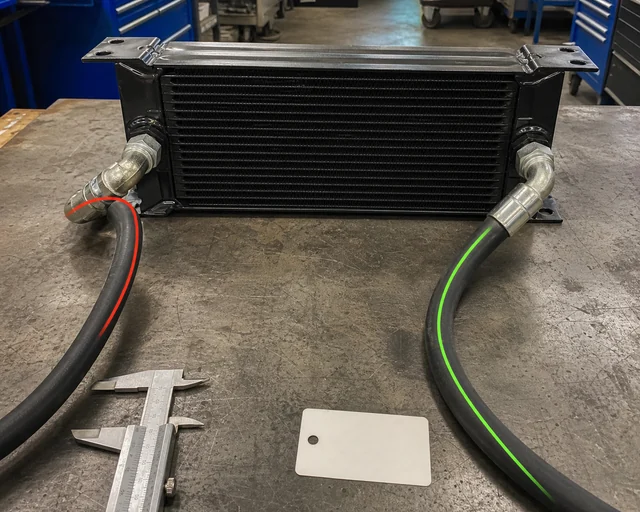

포트 각도와 라우팅이 잘못된 경우 제자리에 볼트로 고정된 쿨러는 여전히 호스 응력이나 흐름 제한을 일으킬 수 있습니다.

잘못된 포트 레이아웃: 호스 응력 및 흐름 제한

포트 레이아웃은 올바르게 보이는 쿨러를 불량한 교체품으로 바꾸는 가장 빠른 방법 중 하나입니다. 포트의 각도가 잘못되면 호스가 급격하게 구부러질 수 있습니다. 스레드가 잘못된 포트에는 추가 길이, 진동 또는 흐름 제한을 생성하는 어댑터가 필요할 수 있습니다. 파이프 면과 일치하지 않는 플랜지는 진동으로 인해 누출될 수 있습니다. 브래킷이나 프레임을 향하는 포트는 호스를 비틀기만 하면 설치가 가능합니다.

유압 시스템은 일반적으로 SAE 플랜지, BSP 스레드, JIC 피팅, 미터법 스레드, O-링 보스 포트 및 맞춤형 플레이트 연결을 포함한 여러 연결 스타일을 사용합니다. 구매자는 연결부의 명칭뿐만 아니라 크기, 밀봉 방법, 나사산 피치, 볼트 간격 및 포트 방향도 확인해야 합니다. 사진에는 ​​벤치에서 제거한 것이 아니라 기존 쿨러가 설치된 모습이 나와야 합니다.

포트 레이아웃도 압력 강하에 영향을 미칩니다. 부드럽고 넓은 반경의 호스 경로가 포트 근처의 꽉 굽은 것보다 낫습니다. 내부 버(burr), 좁은 천공 통로 또는 급격한 회전이 있는 포트는 국지적인 난류를 일으킬 수 있습니다. 맥동 흐름이 있거나 진동이 심한 기계의 경우 포트 정렬이 불량하면 탱크, 목 또는 브래킷 영역에 피로 균열이 발생할 수 있습니다.

팬 전압 및 공기 흐름 방향

많은 유압 오일 쿨러는 전기 또는 유압 팬을 사용합니다. 코어 크기는 정확할 수 있지만 팬 전압, 모터 회전, 블레이드 방향, 슈라우드 설계 또는 공기 흐름 경로가 잘못된 경우 쿨러 성능이 저하됩니다. 24V가 필요한 곳에 설치된 12V 팬은 예상되는 공기 흐름을 제공하지 않습니다. 블레이드가 반대이거나 모터 방향이 잘못되면 공기가 비효율적으로 이동할 수 있습니다. 덮개가 없으면 공기가 코어를 통과하는 대신 코어를 우회할 수 있습니다.

장비 유통업체의 경우 팬 세부정보가 주문 파일에 포함되어야 합니다. 전압, 커넥터, 모터 장착, 블레이드 직경, 공기 흐름 방향, 슈라우드 치수 및 쿨러가 풀러 또는 푸셔 공기 흐름으로 설계되었는지 여부를 기록합니다. 먼지가 많은 장소에서 기계를 작동하는 경우 주변 부품을 너무 많이 제거하지 않고도 팬과 코어를 청소할 수 있는지 확인하십시오.

공기 흐름도 설치에 따라 달라집니다. 잔해물 스크린 뒤, 뜨거운 엔진실 근처 또는 환기가 잘 되지 않는 장소에 장착된 쿨러는 깨끗한 공기 흐름에 장착된 쿨러보다 더 많은 주의가 필요합니다. 팬이 재순환된 뜨거운 공기를 끌어당기거나 진흙이 핀 표면을 막는 경우 올바른 쿨러는 여전히 뜨거워질 수 있습니다.

먼지, 진흙, 잔해는 실제 냉각 부하를 변경하므로 크기 결정은 기계 듀티 사이클과 청소 액세스를 고려해야 합니다.

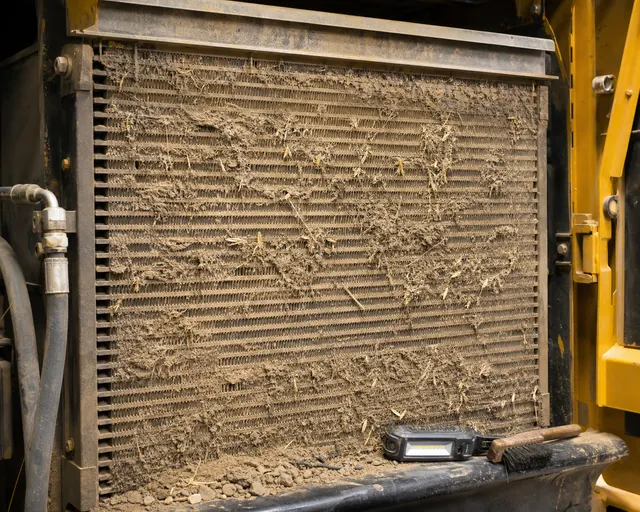

먼지, 진흙 및 중장비 듀티 사이클

굴삭기, 로더, 스키드 스티어, 농기계, 굴착 장치, 자재 취급 장비의 유압 오일 쿨러는 더러운 환경에서 작동하는 경우가 많습니다. 먼지와 진흙은 핀을 통과하는 공기 흐름을 감소시킵니다. 구부러진 핀은 열 전달을 감소시킵니다. 오일 미스트와 먼지는 더 많은 잔해물을 가두는 끈적한 층을 형성할 수 있습니다. 구매자가 깨끗한 실험실 조건에 맞게 쿨러 크기를 조정하는 경우 작업 현장에서 기계가 여전히 과열될 수 있습니다.

듀티 사이클도 마찬가지로 중요합니다. 유압 차단기, 모어, 오거, 스위퍼, 그래플 또는 연속 펌프 부하를 실행하는 기계는 가벼운 작업에서 동일한 기본 기계보다 더 많은 열을 발생시킵니다. 공기 흐름이 부족한 긴 유휴 기간도 온도를 높일 수 있습니다. 교체용 쿨러는 기본 모델뿐만 아니라 실제 부착 및 작동 패턴과도 일치해야 합니다.

차량 유지 관리의 경우 청소 액세스가 규모 논의의 일부가 되어야 합니다. 청소하기 어려운 쿨러는 시간이 지나면 성능이 저하됩니다. 구매자는 코어 표면이 보호되는지, 팬/덮개로 인해 청소가 차단되는지, 쿨러가 핀 손상이나 모터 물 노출 없이 반복적인 세척을 처리할 수 있는지 여부를 물어봐야 합니다.

유량, 열부하 및 실제 크기 조정 데이터

가장 유용한 크기 조정 입력은 유압 유량, 작동 압력, 냉각기에 들어가는 오일 온도, 목표 배출구 온도, 주변 온도, 듀티 사이클 및 사용 가능한 공기 흐름입니다. 공식 엔지니어링에서는 흐름, 온도 변화 및 유체 특성을 통해 열 거부를 계산할 수 있습니다. 현장 소싱에서 구매자는 종종 모든 숫자를 갖고 있지는 않지만 블라인드 매치를 피하기 위해 충분한 정보를 수집할 수 있습니다.

유량이 특히 중요합니다. L/min 범위가 더 낮은 등급의 냉각기는 더 높은 유량 시스템에 설치할 때 제한을 초래할 수 있습니다. 열 용량은 높지만 포트가 작은 쿨러는 여전히 좋지 않은 선택일 수 있습니다. 기계에 리턴 라인 냉각기가 있는 경우 리턴 라인 흐름과 허용 가능한 배압을 확인하십시오. 별도의 케이스 드레인 또는 보조 회로를 냉각하는 경우 회로의 압력 허용 오차 및 흐름 동작이 메인 리턴 라인과 다른지 확인하십시오.

열부하는 기계 동작을 통해 설명되어야 합니다. 특정 부착물에서만 오일이 과열됩니까? 주변 온도가 높거나 장시간 연속 작업하는 동안 또는 잔해물이 쌓인 후에 과열됩니까? 기계를 청소하면 온도가 떨어지나요? 이러한 세부 사항은 구매자가 더 시원한 용량, 더 많은 공기 흐름, 더 나은 팬, 개선된 청소 접근성 또는 다른 유압 결함 진단을 원하는지 여부를 나타냅니다.

전체 엔지니어링 데이터 없이 열 방출 추정

많은 애프터마켓 구매자는 완전한 열 계산을 갖고 있지 않지만 여전히 블라인드 크기 조정을 피할 수 있습니다. 기계의 정상 오일 온도, 불만이 나타나는 온도, 주변 온도, 작동 시간, 부착 유형, 냉각기 팬이 계속 작동하는지 또는 순환하는지 여부부터 시작하십시오. 고유량 부착물을 사용할 때만 오일 온도가 상승하는 경우 열 부하는 부착물에 의해 구동됩니다. 가벼운 작업에도 온도가 상승하면 공기 흐름 제한, 팬 고장 또는 코어 막힘이 발생할 가능성이 더 높습니다.

유량 데이터가 있는 경우 이를 L/min으로 기록하고 주 복귀 유량, 케이스 배수 유량 또는 전용 냉각기 회로인지 식별합니다. 이들은 서로 바꿔 사용할 수 없습니다. 케이스 드레인 쿨러는 메인 리턴 라인 쿨러와 압력 허용 오차가 다를 수 있습니다. 고유량 복귀 회로에는 낮은 제한과 적절한 포트 크기가 필요합니다. 펌프 배기량과 엔진 속도만 알려진 경우에도 구매자는 이를 공유해야 합니다. 왜냐하면 요청한 쿨러 제품군이 현실적인지 공급업체가 추정하는 데 도움이 되기 때문입니다.

목표 온도도 현실적이어야 합니다. 너무 뜨거워진 유압 오일은 점도를 잃고 씰 수명을 단축시킵니다. 너무 차갑게 유지되는 오일은 느리게 반응하여 수분이나 오염 물질을 더 오래 보유할 수 있습니다. 올바른 냉각기는 시스템을 단지 가능한 한 차갑게 유지하는 것이 아니라 안정적인 작동 범위 내로 유지하는 데 도움이 됩니다.

포트 및 호스 승인 세부정보

샘플 승인 전에 쿨러가 설치된 호스 경로를 검사하십시오. 호스는 비틀리거나, 프레임을 문지르거나, 날카로운 모서리에 닿거나, 쿨러를 정렬에서 벗어나게 당기지 않고 포트에 들어가야 합니다. 굽힘 반경은 호스 크기와 압력 등급에 맞게 충분히 부드러워야 합니다. 어댑터가 필요한 경우 호스가 움직이는 부품에 더 가깝게 이동하는지 또는 포트에 지지되지 않는 무게가 추가되는지 확인하십시오.

포트 밀봉도 회로와 일치해야 합니다. 평면 플랜지, 콘 시트, O-링 보스 또는 스레드 씰은 동일한 표면 상태를 허용하지 않습니다. 씰링 표면의 작은 긁힘은 진동으로 인해 누출이 될 수 있습니다. 대량 주문의 경우 수령한 QC는 쿨러가 고객에게 출시되기 전에 보호 캡, 깨끗한 나사산, 손상되지 않은 밀봉면 및 브래킷 직진도를 확인해야 합니다.

대량 주문 전 샘플 승인

유통업체가 대량 주문을 하기 전에 샘플 승인에는 부속품 및 기능 점검이 포함되어야 합니다. 장착 점검에는 브래킷 위치, 포트 유형, 포트 각도, 호스 간격, 팬 전압, 커넥터, 슈라우드 위치 및 전체 치수가 포함됩니다. 기능 점검에는 오일 온도 동작, 팬 작동, 압력 강하 또는 배압 문제, 기계가 실제 듀티 사이클에서 정상적으로 작동하는지 여부가 포함됩니다.

설치하기 전에 샘플을 기존 쿨러와 비교해야 합니다. 더 작은 포트, 더 얇은 코어, 다른 팬, 변경된 브래킷 또는 변경된 호스 각도를 기록하고 검토해야 합니다. 차이에도 불구하고 부품이 승인된 경우 그 이유가 명확해야 합니다. 즉, 용량 향상, 대체 확인, 포트 레이아웃 개선 또는 고객 승인 수정 등이 있습니다.

도매 프로그램의 경우 서면 샘플 기록을 통해 반복적인 혼란을 방지할 수 있습니다. 부품이 승인되면 소싱 파일에 사진, 측정값, 애플리케이션 노트 및 테스트 피드백을 보관하십시오. 이렇게 하면 다음 주문이 더 빠르게 진행되고 카운터 직원이 유사하지만 잘못된 버전을 선택할 가능성이 줄어듭니다.

과열 주장에 대한 판매 후 증거

고객이 설치 후 과열에 대해 보고할 때 가장 먼저 쿨러에 결함이 있는지 여부를 질문해서는 안 됩니다. 첫 번째 질문은 설치된 시스템이 승인된 애플리케이션과 일치하는지 여부입니다. 설치, 호스 라우팅, 팬 방향, 팬 전압, 잔해 상태, 오일 온도 판독값, 듀티 사이클 및 기계에 대한 변경 사항에 대한 사진을 요청하십시오. 막힌 스크린, 잘못된 팬 배선, 단단한 호스 구부러짐 또는 과부하된 부착으로 인해 발생하는 문제는 쿨러의 탓일 수 있습니다.

강력한 클레임 파일에는 사전 설치 사진, 수신 사진, 설치된 사진, 온도 판독값, 작동 조건 및 사용 가능한 모든 압력 또는 배압 데이터가 포함됩니다. 쿨러에 눈에 띄는 누출이 있는 경우 정확한 위치를 사진으로 찍으십시오. 불만 사항이 온도인 경우 온도가 상승하는 시기와 청소 또는 공기 흐름 변화가 온도에 영향을 미치는지 기록하십시오. 이 증거는 구매자와 공급업체가 제품 문제를 적용 또는 설치 문제와 분리하는 데 도움이 됩니다.

구매자 데이터 체크리스트

• 기계 모델, 엔진 또는 동력 장치, 유압 펌프 데이터 및 부착 유형.

• 가능한 경우 유압 유량(L/min).

• 작동 압력, 복귀 라인 압력 한계 및 압력 펄스 조건.

• 오일 종류, 점도 등급, 작동 온도 및 목표 온도 범위.

• 주변 온도, 먼지/진흙 노출, 듀티 사이클 및 청소 빈도.

• 코어 높이, 너비, 두께, 행 수 및 전체 치수.

• 포트 유형, 직경, 스레드/플랜지 세부정보, 각도, 오프셋 및 밀봉 방법.

• 팬 전압, 커넥터, 공기 흐름 방향, 덮개 설계 및 모터 장착.

• 장착 브래킷 사진, 설치 위치 사진, 호스 배선 사진.

• 핀, 포트, 팬, 모터 및 브래킷에 대한 포장 요구 사항입니다.

교체 결정표

Elecdura가 유압식 쿨러 선택을 지원하는 방법

엘렉두라의 유압 오일 쿨러 카테고리는 유압 애플리케이션의 주요 기준입니다. 일반 오일쿨링 제품을 비교하는 바이어분들의 리뷰도 가능합니다 오일쿨러 이지만 유압회로는 아직 확인이 필요합니다. 건설기계의 경우, 굴삭기 오일 쿨러는 장비 레이아웃, 먼지 노출 및 부착 의무가 선택에 영향을 미칠 때 유용합니다. 오일 쿨러를 통한 압력 손실이 우려되는 경우, 오일 쿨러 압력 강하는 제한의 이면에 있는 핵심 및 포트 요인을 설명합니다.

견적을 받으려면 이전 부품 번호, 사진, 치수, 포트 세부 정보, 팬 세부 정보, 기계 모델, 알려진 경우 유압 흐름, 작업 환경, 듀티 사이클, 목표 수량 및 포장 요구 사항을 보내십시오. Elecdura는 쿨러의 외부 크기뿐만 아니라 실제 유압 시스템과 교체 옵션을 비교할 수 있습니다.

최종 권고사항

구매자가 쿨러를 공간에 맞는 단순한 부품으로 취급할 때 유압 오일 쿨러 크기 조정 실수가 발생합니다. 올바른 선택은 열 방출, 유속, 압력 강하, 오일 점도, 포트 레이아웃, 공기 흐름, 팬 사양, 장착 지원 및 듀티 사이클의 균형을 맞춥니다. 너무 작으면 과열되고 오일 수명이 짧아질 수 있습니다. 너무 크거나 내부적으로 제한적이면 압력 손실이 발생하고 예열 동작이 좋지 않을 수 있습니다. 포트 레이아웃이 잘못되면 호스 응력, 누출 및 반복적인 고장이 발생할 수 있습니다.

B2B 구매자의 경우 가장 안전한 프로세스는 기계 데이터 수집, 기존 쿨러 측정, 포트 및 팬 사양 확인, 작동 의무 이해, 실제 조건에서 샘플 승인, 반복 주문에 대한 소싱 기록 유지입니다. 이를 통해 유압식 냉각기 교체를 추측에서 통제된 조달 결정으로 전환합니다.
