أخطاء في تغيير حجم مبرد الزيت الهيدروليكي: صغير جدًا، كبير جدًا، تخطيط خاطئ للمنفذ

الأخطاء الأكثر شيوعًا في تحديد حجم مبرد الزيت الهيدروليكي هي اختيار مبرد صغير جدًا لإزالة الحمل الحراري للماكينة، واختيار مبرد كبير الحجم ولكنه يؤدي إلى انخفاض مفرط في الضغط، واختيار تخطيط المنفذ الخاطئ لتوجيه الخرطوم والتدفق الهيدروليكي. لا يتم اختيار مبرد الزيت الهيدروليكي من خلال الأبعاد الخارجية وحدها. يجب أن يتطابق مع معدل التدفق، ومتطلبات رفض الحرارة، ولزوجة الزيت، ودرجة الحرارة المحيطة، وتدفق هواء المروحة، وحجم المنفذ، ونوع الاتصال، ونبضات الضغط، ودعم التركيب، ودورة العمل.

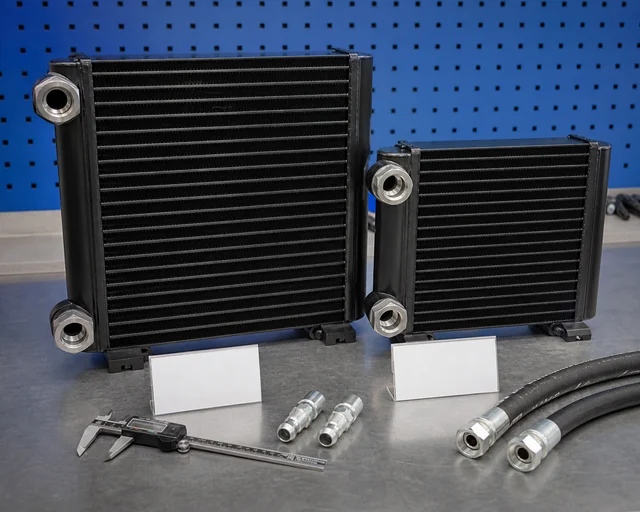

قارن الحجم الأساسي، وموضع المنفذ، وتخطيط التركيب، وتفاصيل التركيب قبل الموافقة على استبدال مبرد الزيت الهيدروليكي.

بالنسبة للمستوردين وموزعي المعدات وشبكات الإصلاح ومشتري الأساطيل، يمكن أن يؤدي مبرد الزيت الهيدروليكي الخاطئ إلى حدوث مشكلات خفية باهظة الثمن. يمكن للمبرد الصغير الحجم أن يسمح لدرجة حرارة الزيت بالارتفاع حتى تصلب موانع التسرب، وتتآكل المضخات بشكل أسرع، وتتغير الاستجابة الهيدروليكية. يمكن أن يؤدي المبرد الكبير الحجم أو المصمم بشكل سيء إلى إضافة قيود، أو إنشاء ضغط خلفي عالي لخط الإرجاع، أو إبقاء الزيت باردًا جدًا في بعض ظروف التشغيل. يمكن أن تؤدي زاوية المنفذ الخاطئة إلى إجبار الخراطيم على الانحناءات الضيقة، أو خلق ضغط اهتزاز، أو تسرب البديل حتى عندما يكون المبرد نفسه سليمًا.

نظرة عامة سريعة على أخطاء التحجيم

يجب التعامل مع مبرد الزيت الهيدروليكي كمكون لنقل الحرارة والتدفق في نفس الوقت. إذا تم تجاهل أي من الجانبين، فقد يتم تثبيت البديل بشكل صحيح ولكنه يفشل في التشغيل الحقيقي.

صغير جدًا: ارتفاع درجة الحرارة وقصر عمر الزيت

لا يستطيع مبرد الزيت الهيدروليكي الصغير الحجم إزالة الحرارة الكافية أثناء دورة عمل الماكينة. قد تبدو درجة حرارة الزيت مقبولة أثناء اختبار التباطؤ القصير ولكنها ترتفع أثناء الحفر أو الرفع أو الحفر أو الكنس أو الضغط أو الاستخدام المستمر للمرفقات. بمجرد أن يصبح الزيت ساخنًا جدًا، تنخفض اللزوجة، ويصبح فيلم التشحيم أضعف، وتتقدم موانع التسرب بشكل أسرع، ويمكن أن يتسارع تآكل المضخة أو الصمام.

بالنسبة للأنظمة الهيدروليكية، يرتبط الحمل الحراري بالطاقة المهدرة. يؤدي فقدان الضغط، وتشغيل صمام التنفيس، وعدم كفاءة المضخة، وعمل المحرك، ودورات العمل الطويلة إلى تحويل الطاقة إلى حرارة. قد يكون المبرد الذي تم اختياره فقط لأنه يطابق الحجم الخارجي القديم صغيرًا جدًا إذا كان الجهاز مزودًا بملحق عالي التحمل، أو مناخ أكثر سخونة، أو ساعات تشغيل أطول، أو تدفق هواء مقيد من الأوساخ والحطام.

يجب على المشترين طلب طراز الماكينة، وتدفق المضخة، وضغط العمل، وسعة الزيت، ودرجة حرارة الزيت المستهدفة، ونطاق درجة الحرارة المحيطة، وحالة تدفق هواء المروحة، ودورة العمل الفعلية. إذا لم تتوفر بيانات حرارية دقيقة، فإن نمط فشل المبرد القديم لا يزال يساعد. يشير تغميق الزيت، ورائحة الاحتراق، وتسرب الختم المتكرر، وإنذارات درجة الحرارة أثناء العمل الشاق إلى ضرورة مراجعة الاستبدال من حيث السعة، وليس فقط الإعداد.

كبير جدًا: انخفاض الضغط والإحماء البطيء

المبرد الأكبر ليس أفضل تلقائيًا. قد يكون للنواة الأكبر حجمًا سطحًا أكثر نقلًا للحرارة، لكن البناء الداخلي يحدد المقاومة. يمكن للأنابيب الضيقة أو مسارات التدفق الطويلة أو الممرات الداخلية الكثيفة أو المنافذ الصغيرة أن تزيد من انخفاض الضغط. في مبرد خط الإرجاع، يمكن أن يؤدي التقييد المفرط إلى زيادة الضغط الخلفي والتأثير على موانع التسرب أو المرشحات أو سلوك تصريف العلبة. في المناخات الباردة، يمكن للمبرد الكبير أيضًا أن يحافظ على الزيت تحت نطاق التشغيل المثالي لفترة أطول من المتوقع.

يمكن أن يكون الحجم الزائد مفيدًا عندما يثبت التطبيق حملًا حراريًا وقدرة تدفق كافية، ولكن يجب التحكم فيه. يجب أن يدعم المبرد تدفق L/min المطلوب دون التسبب في فقدان ضغط غير مقبول. إذا كان الجهاز مزودًا بصمام تجاوز أو دائرة تجاوز يتم التحكم في درجة حرارتها، فيجب أن يعمل البديل بهذه الإستراتيجية. وبخلاف ذلك، قد يتجاوز النظام كثيرًا، أو قد يعيق المبرد التدفق عندما يصبح الزيت سميكًا أثناء البداية الباردة.

بالنسبة لمصادر B2B، اطلب تقييم التدفق، وبيانات انخفاض الضغط حيثما كان ذلك متاحًا، والحد الأقصى لضغط العمل أو تصنيف خط الإرجاع، وما إذا كان المبرد مصممًا للتركيب بمساعدة المروحة أو تركيب تيار الهواء. إذا لم يتمكن المورد من توفير بيانات التدفق، فقارن حجم المرور وقطر المنفذ وتاريخ التطبيق بعناية قبل الموافقة على البديل.

لا يزال من الممكن أن يتسبب المبرد الذي يتم تثبيته في مكانه في حدوث إجهاد للخرطوم أو تقييد التدفق إذا كانت زاوية المنفذ والتوجيه خاطئين.

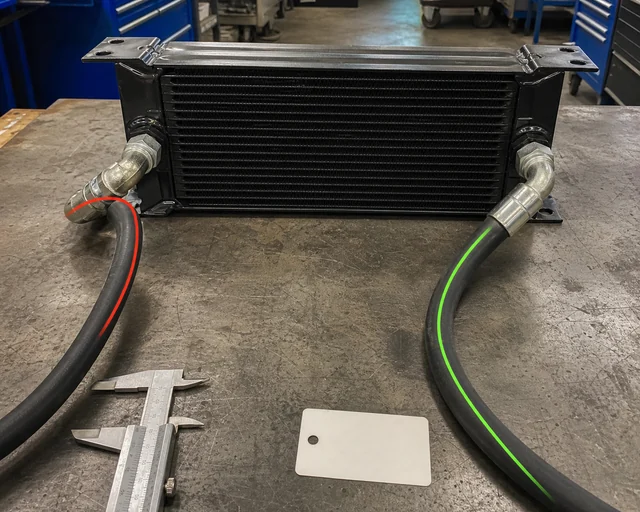

تخطيط المنفذ الخاطئ: إجهاد الخرطوم وتقييد التدفق

يعد تخطيط المنفذ أحد أسرع الطرق لتحويل المبرد ذي المظهر الصحيح إلى بديل سيئ. قد يؤدي المنفذ ذو الزاوية الخاطئة إلى إجبار الخرطوم على الانحناء الحاد. يمكن أن يتطلب المنفذ الذي يحتوي على مؤشر ترابط خاطئ محولاً ينشئ طولًا إضافيًا أو اهتزازًا أو تقييدًا للتدفق. يمكن للشفة التي لا تتطابق مع وجه الأنبوب أن تتسرب تحت الاهتزاز. يمكن للمنفذ الذي يشير نحو حامل أو إطار أن يجعل التثبيت ممكنًا فقط عن طريق لف الخرطوم.

تستخدم الأنظمة الهيدروليكية عادةً العديد من أنماط الاتصال، بما في ذلك فلنجات SAE، وخيوط BSP، وتركيبات JIC، وخيوط مترية، ومنافذ رئيسية على شكل O، ووصلات لوحة مخصصة. يجب على المشتري تأكيد ليس فقط اسم الاتصال ولكن أيضًا الحجم وطريقة الختم ودرجة الخيط وتباعد الترباس واتجاه المنفذ. يجب أن تظهر الصور المبرد القديم مثبتًا، وليس مجرد إزالته على المقعد.

يؤثر تخطيط المنفذ أيضًا على انخفاض الضغط. يعد مسار الخرطوم السلس ذو نصف القطر الكبير أفضل من الانحناء الضيق بالقرب من المنفذ. يمكن أن يتسبب المنفذ ذو نتوءات داخلية، أو ممرات ضيقة محفورة، أو انعطافات مفاجئة في حدوث اضطراب موضعي. بالنسبة للآلات ذات التدفق النبضي أو الاهتزاز العالي، يمكن أن تؤدي محاذاة المنفذ الضعيفة إلى حدوث تشققات في الخزان أو الرقبة أو منطقة الدعامة.

جهد المروحة واتجاه تدفق الهواء

تستخدم العديد من مبردات الزيت الهيدروليكي مروحة كهربائية أو هيدروليكية. قد يكون الحجم الأساسي صحيحًا، ولكن سيكون أداء المبرد أقل من اللازم إذا كان جهد المروحة أو دوران المحرك أو اتجاه الشفرة أو تصميم الغطاء أو مسار تدفق الهواء خاطئًا. لن توفر مروحة 12 فولت المثبتة حيث يلزم 24 فولت تدفق الهواء المتوقع. يمكن للشفرة المعكوسة أو الاتجاه غير الصحيح للمحرك أن يحرك الهواء بشكل غير فعال. يمكن للكفن المفقود أن يسمح للهواء بتجاوز القلب بدلاً من المرور عبره.

بالنسبة لموزعي المعدات، يجب أن تكون تفاصيل المروحة جزءًا من ملف الطلب. سجل الجهد الكهربي، والموصل، وتركيب المحرك، وقطر الشفرة، واتجاه تدفق الهواء، وأبعاد الكفن، وما إذا كان المبرد مصممًا كتدفق هواء ساحب أو دافع. إذا كان الجهاز يعمل في مواقع مليئة بالأتربة، فتأكد من إمكانية تنظيف المروحة والقلب دون إزالة الكثير من الأجزاء المحيطة.

يعتمد تدفق الهواء أيضًا على التثبيت. يحتاج المبرد المثبت خلف حاجز الحطام، بالقرب من حجرة المحرك الساخنة، أو في منطقة سيئة التهوية إلى اهتمام أكبر من المبرد المثبت في تدفق هواء نظيف. لا يزال من الممكن أن يظل المبرد الصحيح ساخنًا إذا كانت المروحة تسحب الهواء الساخن المعاد تدويره أو إذا كان الطين يسد وجه الزعنفة.

يغير الغبار والطين والحطام حمل التبريد الحقيقي، لذلك يجب أن تأخذ قرارات الحجم في الاعتبار دورة عمل الماكينة وإمكانية الوصول إلى التنظيف.

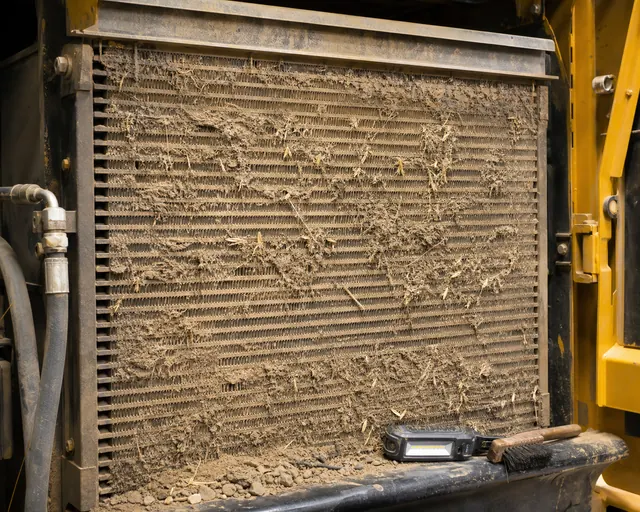

دورات عمل الغبار والطين والمعدات الثقيلة

غالبًا ما تعمل مبردات الزيت الهيدروليكي في الحفارات، والرافعات، والمحركات الانزلاقية، والآلات الزراعية، وأجهزة الحفر، ومعدات مناولة المواد في بيئات قذرة. يقلل الغبار والطين من تدفق الهواء عبر الزعانف. تقلل الزعانف المنحنية من انتقال الحرارة. يمكن أن يشكل رذاذ الزيت والأوساخ طبقة لزجة تحبس المزيد من الحطام. إذا قام المشتري بقياس حجم المبرد بما يتناسب مع ظروف المختبر النظيفة، فقد يستمر ارتفاع درجة حرارة الجهاز في موقع العمل.

دورة العمل لا تقل أهمية. إن الآلة التي تقوم بتشغيل الكسارة الهيدروليكية، أو الجزازة، أو المثقاب، أو الكناس، أو الكلاّب، أو حمل المضخة المستمر تنتج حرارة أكثر من نفس الآلة الأساسية في الخدمة الخفيفة. فترات الخمول الطويلة مع انخفاض تدفق الهواء يمكن أن تؤدي أيضًا إلى رفع درجة الحرارة. يجب أن يتطابق المبرد البديل مع الملحق الحقيقي ونمط التشغيل، وليس فقط النموذج الأساسي.

بالنسبة لصيانة الأسطول، يجب أن يكون الوصول للتنظيف جزءًا من مناقشة الحجم. سيفقد المبرد الذي يصعب تنظيفه أداءه بمرور الوقت. يجب على المشترين أن يسألوا ما إذا كان الوجه الأساسي محميًا، وما إذا كانت المروحة/الغطاء يمنع التنظيف، وما إذا كان المبرد يمكنه التعامل مع الغسيل المتكرر دون تلف الزعانف أو التعرض لمياه المحرك.

معدل التدفق، والحمل الحراري، وبيانات الحجم العملي

إن مدخلات التحجيم الأكثر فائدة هي معدل التدفق الهيدروليكي، وضغط التشغيل، ودرجة حرارة الزيت الداخلة إلى المبرد، ودرجة حرارة المخرج المستهدفة، ودرجة الحرارة المحيطة، ودورة التشغيل، وتدفق الهواء المتاح. في الهندسة الرسمية، يمكن حساب رفض الحرارة من التدفق، وتغير درجة الحرارة، وخصائص السوائل. في المصادر الميدانية، لا يمتلك المشترون في كثير من الأحيان كل الأرقام، لكن لا يزال بإمكانهم جمع معلومات كافية لتجنب المطابقة العمياء.

معدل التدفق مهم بشكل خاص. قد يؤدي المبرد المقدر بنطاق L/min أقل إلى إنشاء قيود عند تثبيته في نظام تدفق أعلى. قد يظل المبرد ذو السعة الحرارية العالية ولكن المنافذ الصغيرة خيارًا سيئًا. إذا كان الجهاز مزودًا بمبرد خط إرجاع، فتأكد من تدفق خط الإرجاع والضغط الخلفي المسموح به. إذا كان يبرد استنزاف حالة منفصل أو دائرة مساعدة، فتأكد من أن تحمل الدائرة للضغط وسلوك التدفق يختلفان عن خط الإرجاع الرئيسي.

يجب وصف الحمل الحراري من خلال سلوك الآلة. هل يسخن الزيت فقط مع ملحق محدد؟ هل ترتفع درجة حرارته أثناء ارتفاع درجة الحرارة المحيطة، أو العمل المستمر لفترة طويلة، أو بعد تراكم الحطام؟ هل تنخفض درجة الحرارة عند تنظيف الجهاز؟ تشير هذه التفاصيل إلى ما إذا كان المشتري يحتاج إلى سعة تبريد أكبر، أو تدفق هواء أكبر، أو مروحة أفضل، أو تحسين الوصول إلى التنظيف، أو تشخيص خطأ هيدروليكي آخر.

تقدير رفض الحرارة بدون بيانات هندسية كاملة

العديد من المشترين ما بعد البيع ليس لديهم حساب حراري كامل، لكن لا يزال بإمكانهم تجنب التحجيم الأعمى. ابدأ بدرجة حرارة الزيت العادية للماكينة، ودرجة الحرارة التي تظهر بها الشكوى، ودرجة الحرارة المحيطة، وساعات التشغيل، ونوع المرفق، وما إذا كانت مروحة التبريد تعمل بشكل مستمر أو دوري. إذا ارتفعت درجة حرارة الزيت فقط عند استخدام ملحق عالي التدفق، فإن الحمل الحراري يكون مدفوعًا بالملحق. إذا ارتفعت درجة الحرارة حتى في حالة العمل الخفيف، فقد يكون من المرجح حدوث تقييد لتدفق الهواء، أو تعطل المروحة، أو انسداد القلب.

عندما تكون بيانات التدفق متاحة، قم بتسجيلها باللتر/الدقيقة وحدد ما إذا كانت تدفق العودة الرئيسي، أو تدفق استنزاف العلبة، أو دائرة تبريد مخصصة. هذه ليست قابلة للتبديل. قد يكون لمبرد تصريف العلبة تحمل ضغط مختلف عن مبرد خط الإرجاع الرئيسي. تحتاج دائرة العودة ذات التدفق العالي إلى قيود منخفضة وحجم منفذ مناسب. إذا كانت إزاحة المضخة وسرعة المحرك معروفة فقط، فلا يزال يتعين على المشتري مشاركتها لأنها تساعد المورد في تقدير ما إذا كانت عائلة المبرد المطلوبة واقعية أم لا.

يجب أن تكون درجة الحرارة المستهدفة واقعية أيضًا. الزيت الهيدروليكي الذي يعمل ساخنًا جدًا يفقد اللزوجة ويقصر عمر الختم. قد يستجيب الزيت الذي يظل باردًا جدًا ببطء ويحتفظ بالرطوبة أو التلوث لفترة أطول. يساعد المبرد المناسب على إبقاء النظام داخل نطاق تشغيل مستقر، وليس باردًا قدر الإمكان.

تفاصيل قبول المنفذ والخرطوم

قبل الموافقة على العينة، افحص مسار الخرطوم مع تركيب المبرد. يجب أن يدخل الخرطوم إلى المنفذ دون التواء أو فرك الإطار أو لمس الحواف الحادة أو سحب المبرد خارج المحاذاة. يجب أن يكون نصف قطر الانحناء سلسًا بما يكفي لحجم الخرطوم وفئة الضغط. إذا كان المحول مطلوبًا، فتحقق مما إذا كان يحرك الخرطوم بالقرب من جزء متحرك أو يضيف وزنًا غير مدعوم إلى المنفذ.

يجب أن يتطابق ختم المنفذ أيضًا مع الدائرة. لا تتحمل الحافة المسطحة أو المقعد المخروطي أو الحلقة الدائرية أو الختم الملولب نفس حالة السطح. يمكن أن يتحول الخدش الصغير الموجود على وجه الختم إلى تسرب تحت الاهتزاز. بالنسبة للطلبات بالجملة، يجب أن يتحقق استلام مراقبة الجودة من الأغطية الواقية، والخيوط النظيفة، وجوانب الختم غير التالفة، واستقامة الدعامة قبل تسليم المبرد إلى العميل.

الموافقة على العينة قبل الطلبات بالجملة

قبل أن يلتزم الموزع بطلب بالجملة، يجب أن تتضمن الموافقة على العينة فحوصات الإعداد والوظيفة. تتضمن فحوصات الإعداد موقع الدعامة ونوع المنفذ وزاوية المنفذ وخلوص الخرطوم وجهد المروحة والموصل وموضع الغطاء والأبعاد الإجمالية. تشمل الفحوصات الوظيفية سلوك درجة حرارة الزيت، وتشغيل المروحة، وانخفاض الضغط أو مشكلة الضغط الخلفي، وما إذا كانت الآلة تعمل بشكل طبيعي في ظل دورة العمل الحقيقية.

يجب مقارنة العينة مع المبرد القديم قبل التثبيت. يجب تسجيل ومراجعة أي منفذ أصغر أو قلب أرق أو مروحة مختلفة أو حامل تم تغييره أو زاوية خرطوم تم تغييرها. إذا تمت الموافقة على الجزء على الرغم من وجود اختلاف، فيجب أن يكون السبب واضحًا: سعة أفضل، أو استبدال مؤكد، أو تخطيط منفذ محسّن، أو تعديل وافق عليه العميل.

بالنسبة لبرامج البيع بالجملة، يمنع نموذج السجل المكتوب تكرار الارتباك. بمجرد الموافقة على الجزء، احتفظ بالصور والقياسات وملاحظات التطبيق وملاحظات الاختبار في ملف المصادر. يساعد ذلك الأمر التالي على التحرك بشكل أسرع ويقلل من فرصة قيام الشخص المقابل باختيار إصدار مشابه ولكنه غير صحيح.

أدلة ما بعد البيع للمطالبات المحمومة

عندما يبلغ العميل عن ارتفاع درجة الحرارة بعد التثبيت، لا ينبغي أن يكون السؤال الأول هو ما إذا كان المبرد معيبًا. يجب أن يكون السؤال الأول هو ما إذا كان النظام المثبت يطابق التطبيق المعتمد. اطلب صور التثبيت، وتوجيه الخرطوم، واتجاه المروحة، وجهد المروحة، وحالة الحطام، وقراءات درجة حرارة الزيت، ودورة العمل، وأي تغييرات يتم إجراؤها على الماكينة. يمكن إلقاء اللوم على المبرد بسبب مشكلة ناجمة عن انسداد الشاشة أو أسلاك المروحة الخاطئة أو ثني الخرطوم الضيق أو المرفقات الزائدة.

يتضمن ملف المطالبة القوي الصور المثبتة مسبقًا، وصور الاستقبال، والصور المثبتة، وقراءات درجة الحرارة، وحالة التشغيل، وأي بيانات ضغط أو ضغط خلفي متاحة. إذا كان هناك تسرب واضح في المبرد، فقم بتصوير الموقع الدقيق. إذا كانت الشكوى تتعلق بدرجة الحرارة، قم بتوثيق وقت ارتفاع درجة الحرارة وما إذا كان التنظيف أو تغيرات تدفق الهواء تؤثر عليها. يساعد هذا الدليل المشتري والمورد على فصل مشكلات المنتج عن مشكلات التطبيق أو التثبيت.

قائمة التحقق من بيانات المشتري

• طراز الماكينة والمحرك أو وحدة الطاقة وبيانات المضخة الهيدروليكية ونوع المرفق.

• معدل التدفق الهيدروليكي باللتر/الدقيقة حيثما كان ذلك متاحًا.

• ضغط العمل، حدود ضغط خط العودة، وحالة نبض الضغط.

• نوع الزيت ودرجة اللزوجة ودرجة حرارة التشغيل ونطاق درجة الحرارة المستهدفة.

• درجة الحرارة المحيطة، والتعرض للغبار/الطين، ودورة العمل، وتكرار التنظيف.

• الارتفاع الأساسي والعرض والسمك وعدد الصفوف والأبعاد الإجمالية.

• نوع المنفذ، القطر، تفاصيل الخيط/الشفة، الزاوية، الإزاحة، وطريقة الختم.

• جهد المروحة، الموصل، اتجاه تدفق الهواء، تصميم الكفن، وتركيب المحرك.

• صور حامل التثبيت، وصور الموضع المثبت، وصور توجيه الخرطوم.

• متطلبات التعبئة والتغليف للزعانف والمنافذ والمروحة والمحرك والأقواس.

جدول قرار الاستبدال

كيف تدعم Elecdura اختيار المبرد الهيدروليكي

إليكدورا تعتبر فئة مبرد الزيت الهيدروليكي المرجع الرئيسي للتطبيقات الهيدروليكية. يمكن للمشترين أيضًا مراجعة منتجات تبريد الزيت العامة مبرد الزيت ، ولكن لا يزال يتعين تأكيد الدائرة الهيدروليكية. لآلات البناء، يكون مبرد زيت الحفار مفيدًا عندما يؤثر تخطيط الماكينة، والتعرض للغبار، وواجبات التوصيل على الاختيار. إذا كان القلق هو فقدان الضغط من خلال مبرد الزيت، يوضح انخفاض ضغط مبرد الزيت العوامل الأساسية والميناء وراء التقييد.

للحصول على عرض أسعار، أرسل رقم الجزء القديم والصور والأبعاد وتفاصيل المنفذ وتفاصيل المروحة وطراز الماكينة والتدفق الهيدروليكي إذا كان معروفًا وبيئة العمل ودورة العمل والكمية المستهدفة ومتطلبات التعبئة والتغليف. يمكن لشركة Elecdura مقارنة خيار الاستبدال بالنظام الهيدروليكي الحقيقي بدلاً من الحجم الخارجي للمبرد فقط.

التوصية النهائية

تحدث أخطاء تغيير حجم مبرد الزيت الهيدروليكي عندما يتعامل المشترون مع المبرد باعتباره جزءًا بسيطًا يتناسب مع المساحة. يوازن الاختيار الصحيح بين رفض الحرارة، ومعدل التدفق، وانخفاض الضغط، ولزوجة الزيت، وتخطيط المنفذ، وتدفق الهواء، ومواصفات المروحة، ودعم التثبيت، ودورة العمل. صغير جدًا يمكن أن يعني ارتفاع درجة الحرارة وقصر عمر الزيت. يمكن أن يعني الحجم الكبير جدًا أو المقيد داخليًا فقدان الضغط وسلوك الإحماء السيئ. يمكن أن يؤدي تخطيط المنفذ الخاطئ إلى إجهاد الخرطوم، والتسرب، وتكرار الفشل.

بالنسبة للمشترين من الشركات، فإن العملية الأكثر أمانًا هي جمع بيانات الماكينة، وقياس المبرد القديم، والتأكد من مواصفات المنفذ والمروحة، وفهم واجب التشغيل، والموافقة على العينة في ظل الظروف الحقيقية، والاحتفاظ بسجل مصادر للطلبات المتكررة. يؤدي هذا إلى تحويل عملية استبدال المبرد الهيدروليكي من التخمين إلى قرار شراء خاضع للرقابة.
