Afmetingen van AC-condensor voor zwaar gebruik: voorkant, lameldichtheid, luchtstroom en ventilatorselectie

Hoe maat je een heavy-duty airco-condensor?

Maak een A/C-condensor voor zwaar gebruik op basis van de koudemiddelwarmte-afstotingsfunctie in de slechtst geloofwaardige bedrijfsconditie en selecteer vervolgens een kern-, frontoppervlak-, diepte- en ventilatorpakket dat de vereiste condensatieprestaties kan leveren met de luchtstroom die daadwerkelijk beschikbaar is na de geïnstalleerde systeemweerstand. Gezichtsoppervlak, vindichtheid en de door een ventilator geadverteerde vrije-lucht-CFM kunnen niet onafhankelijk worden gebruikt.

De volledige installatie bepaalt het resultaat: compressorcapaciteit en -snelheid, koudemiddel, verdamperbelasting, omgevingstemperatuur, voertuigsnelheid, condensorinlaatluchttemperatuur, radiatorstapel, grille, beschermkappen, stofscherm, mantel, ventilatorcurve, recirculatie en toegestane hoge druk. Kopers kunnen Elecdura's beoordelen serie zware airco-condensorseries , maar een goedgekeurde systeemberekening en validatie moeten het laatste deel bepalen.

Een groter slagvlak, meer rijen of dichtere vinnen kunnen de capaciteit alleen vergroten als de geïnstalleerde luchtstroom en de vervuilingsomgeving het ontwerp ondersteunen.

Ingangen condensorgrootte

Begin met warmteafwijzing, niet met het gezichtsgebied

De condensor moet de verdamperwarmte afstoten die wordt geabsorbeerd door de cabine of het geregelde onderdeel, plus de input van de compressor die warmte wordt in het koelmiddelcircuit. De exacte relatie hangt af van het compressorrendement en de systeemconditie. Een nominaal koelgetal van de verdamper onderschat daarom de capaciteit van de condensor.

Gebruik prestatiegegevens van de compressor of het systeem op basis van het gekozen koelmiddel, toerental, aanzuigconditie, persconditie, oververhitting en onderkoeling. Houd hierbij rekening met de ergste zonne-energie en de belasting van de inzittenden, de hitte van de motor of de accu, een lage voertuigsnelheid en een maximale realistische omgevingstemperatuur. Documenteer of de condensor ook batterij-, vermogenselektronica of andere thermische circuits ondersteunt.

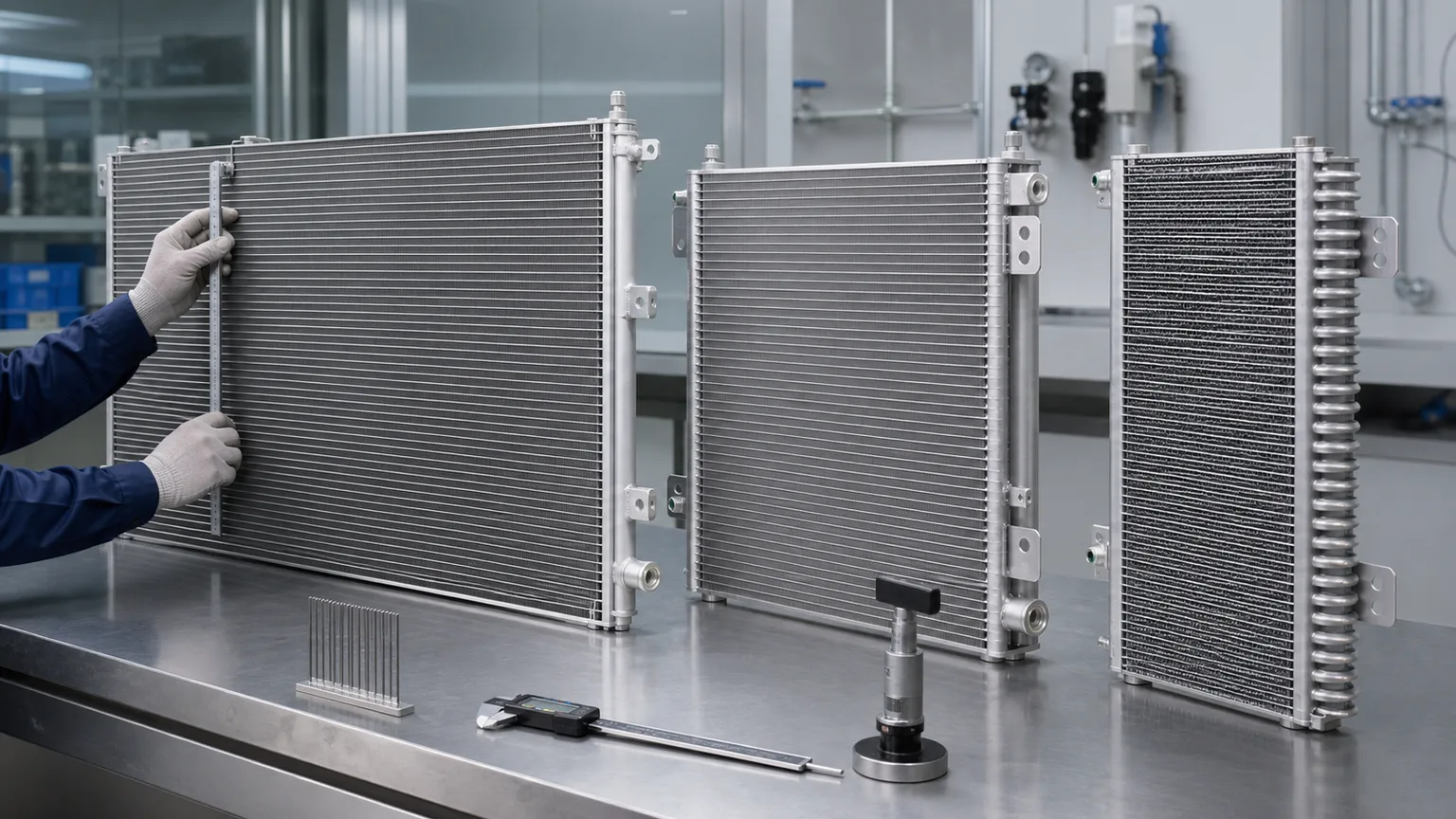

Waarom gezichtsoppervlak belangrijk is

Een groter gezichtsoppervlak kan de gemiddelde gezichtssnelheid voor dezelfde luchtstroom verlagen, een groter buis-/vinoppervlak blootleggen en de drukval aan de luchtzijde verminderen. Een brede, ondiepe kern presteert vaak beter in stoffige omstandigheden dan dezelfde lucht door een kleine, diepe, dichte kern te persen. De verpakking, het openen van het rooster en de ruimte voor botsingen of werkapparatuur beperken het bruikbare oppervlak.

Meet het actieve vinnenvlak, niet het totale montagebereik. Tanks, headers, ontvanger-droger en geblokkeerde perimeter wisselen geen warmte uit zoals de actieve kern. Controleer welke gebieden worden overschaduwd door bumperbalken, lampen, hydraulische reservoirs, beschermkappen, ventilatornaven of structurele onderdelen.

Fin-dichtheid is een afweging

Een kleinere afstand tussen de vinnen vergroot het oppervlak in een bepaald volume, maar verhoogt ook de luchtweerstand en maakt de kern gevoeliger voor insecten, kaf, stof, verbogen vinnen en wasschade. Als de geïnstalleerde luchtstroom afneemt, kan het theoretische extra oppervlak minder warmteafvoer opleveren dan een meer open ontwerp.

Specificeer de lamelsteek, lamelgeometrie, lameldikte, legering, coating en beschermde reinigingsmethode. Het optimale voor een snelwegbus kan ongeschikt zijn voor een maaidorser, mijnvoertuig of vuilniswagen. Definieer de vervuilingsbelasting en hoe vaak operators de kern kunnen inspecteren en reinigen.

Kerndiepte en aantal rijen

Een diepere kern of kern met meerdere rijen voegt koelmiddel en luchtzijdeoppervlak toe, maar stroomafwaartse rijen ontvangen warmere lucht en de toegevoegde beperking verplaatst het werkpunt van de ventilator. Een te grote diepte kan een slechte luchtstroom, een hoog ventilatorvermogen, lawaai en een ongelijkmatige snelheid veroorzaken. De opstelling van de buizen en de kwaliteit van het vincontact zijn net zo belangrijk als het nominale aantal rijen.

Vergelijk de geteste prestaties bij dezelfde inlaatlucht-, massastroom- en drukomstandigheden. Vereist drukvalgegevens aan de luchtzijde en aan de koelmiddelzijde. Een vervanging die dikker is maar minder effectieve buizen, een andere microkanaalgeometrie of een geblokkeerde stapelruimte heeft, is niet automatisch een upgrade.

Microkanaal- en buis-en-vin-ontwerpen

Microkanaalcondensors met parallelle stroming kunnen compacte, hoge prestaties en een kleiner koelmiddelvolume bieden. Buis-en-vin- of kronkelige ontwerpen kunnen verschillende herstelmogelijkheden, vuiltolerantie en verpakking bieden. De toepassing, het koelmiddel, de trillings-, corrosie- en verontreinigingsomgeving moeten de architectuur selecteren.

Vervang geen enkele constructie zonder het interne volume, de poort- en ontvanger-drogeropstelling, de drukval, de laadgevoeligheid en de verdeling van de compressorolie te bevestigen. Sommige compacte doorgangen zijn moeilijk betrouwbaar te spoelen na compressorresten, waardoor vervanging deel uitmaakt van de beslissing over verontreiniging en reparatie.

Geïnstalleerde luchtstroom is geen CFM met vrije lucht

Fancatalogi publiceren gewoonlijk curven van luchtstroom versus statische druk onder gedefinieerde spanning, luchtdichtheid en testnormen. Het geïnstalleerde werkpunt bevindt zich op het punt waar de ventilatorcurve de systeemweerstandscurve snijdt die wordt gecreëerd door het rooster, de beschermkap, de condensor, de radiator, de inlaatluchtkoeler, het filterscherm en de kanalen.

Een groot getal in de vrije lucht kan over een beperkende stapel instorten. Vergelijk kandidaat-ventilatoren bij de geschatte statische druk en verifieer op de machine. Registreer spanning bij de motor onder belasting, snelheid, stroom, luchtstroomverdeling en drukverschil; vergelijk geen labels van verschillende testmethoden.

Gebruik de ventilatorcurve op het werkelijke bedrijfspunt

Verkrijg de exacte ventilatorprestatiecurve, testspanning, luchtdichtheid, stroom en omgevingsreductie. Selecteer een punt met marge voor spanningstolerantie, vervuiling, hete motor/omvormeromstandigheden en productievariatie. Een borstelloze PWM-ventilator kan zichzelf beschermen of afnemen bij hoge temperaturen; dat gedrag hoort thuis in het thermische model.

Controleer of de ventilator bedoeld is als duwer of trekker en of het blad, de motorkoeling en de beschermkap deze richting ondersteunen. Het omkeren van de polariteit bij een borstelmotor verandert een duwer niet in een efficiënte trekker als de bladhoek en de mantelgeometrie verkeerd zijn.

Een geïnstrumenteerde test met geïnstalleerde kern onthult het werkpunt en de luchtstroomverdeling die een ventilator met vrije lucht niet kan weergeven.

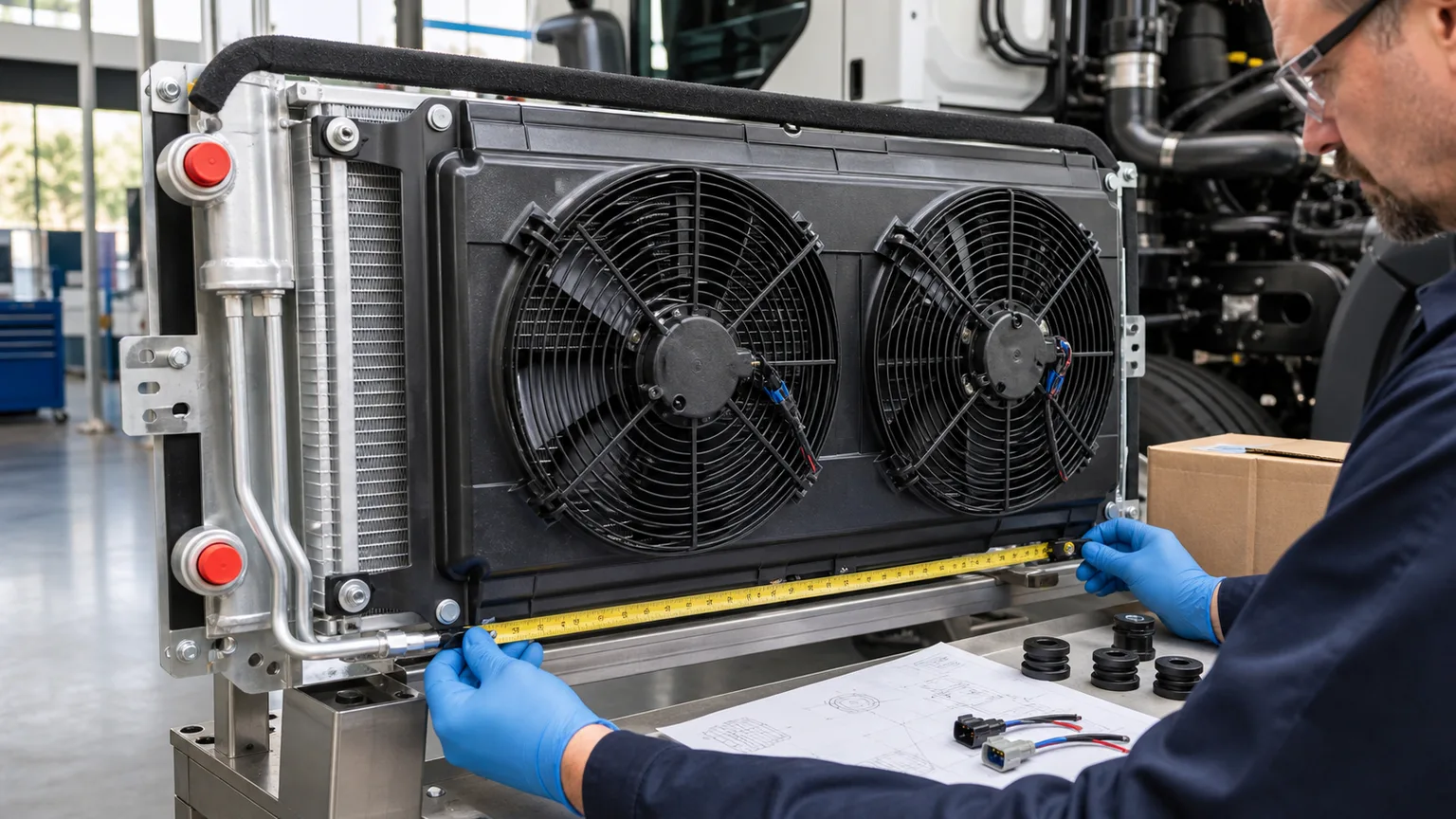

Omhulselontwerp en ventilatordekking

Een nauwsluitende mantel stimuleert de ventilator om lucht door de volledige actieve kern te zuigen of te duwen in plaats van te recirculeren rond de bladpunten. De afstand tussen ventilator en kern, tipspeling, inlaatbel, uitlaatobstructie en naafschaduw beïnvloeden de prestaties. Een kleine ventilator, gecentreerd op een grote kern, kan hoeken met lage snelheid achterlaten.

Inspecteer de afdichting tussen het rooster, de condensor, de radiatorstapel en de mantel. Spleten zorgen voor bypass en recirculatie van warme lucht. Meerdere ventilatoren kunnen de dekking en redundantie verbeteren, maar vereisen besturingslogica, stroomcapaciteit en validatie wanneer één ventilator uitvalt.

Plaatsing van duwer versus trekker

Een trekker stroomafwaarts van de condensor profiteert vaak van een meer uniforme inlaatstroom en beschermde montage, maar kan te maken krijgen met radiatorwarmte en een beperkte motorruimte. Een stroomopwaartse duwer kan geschikt zijn voor afgelegen modules of dak-/skirtmodules, maar voegt een obstakel toe en moet de blootstelling aan wegresten of waswater overleven.

Kies plaatsing uit de volledige module, geen slogan. Controleer de luchtstroomrichting, de bladspeling, de toegang voor onderhoud, het geluid, de vuilbescherming, de bedrading, de afvoer en het effect van ramlucht van het voertuig. Zorg ervoor dat een stilstaande ventilator of afscherming geen overmatige beperking vormt bij de rijsnelheid.

Condensorstapels hebben thermische coördinatie nodig

Bij veel zware voertuigen zit de aircocondensor bij de radiateur, inlaatluchtkoeler, hydraulische koeler of transmissiekoeler. De stroomopwaartse warmtewisselaar verwarmt de lucht die stroomafwaartse kernen bereikt; elke kern voegt ook weerstand toe. Een ontwerp dat een geïsoleerde condensortest doorstaat, kan falen in de geassembleerde stapel.

Modelleer en test alle gelijktijdige belastingen: neerklappen van de cabine tijdens het klimmen, motorkoeling bij lage snelheid, hydraulisch werk bij stationair draaien of opladen van de accu terwijl u stilstaat. Registreer de inlaattemperaturen vóór elke kern en koel-/koudemiddelgegevens, zodat het ene systeem niet wordt geoptimaliseerd door het andere te oververhitten.

Controlestrategie en fan-staging

De ventilatorregeling kan gebruikmaken van koelmiddeldruk, compressorbediening, motorkoelvloeistof, laadlucht-, hydrauliek- of accutemperaturen. Eenvoudige aan/uit-fasering is robuust, maar kan druk en geluid wisselen. Variabele snelheidsregeling kan een efficiënter werkpunt opleveren als sensoren, software en foutgedrag worden gevalideerd.

Definieer de plausibiliteit van de sensor, de minimale luchtstroom bij werking van de compressor, hogedrukrespons, slappe modus, gedrag bij communicatieverlies en naloop. Kopieer geen schakeldrempels uit niet-gerelateerde serviceliteratuur. De voertuig-/systeemspecificatie regelt de instelpunten en hysteresis.

Drukval en circuits aan koudemiddelzijde

Verbeteringen aan de luchtzijde kunnen een slechte verdeling van het koelmiddel, een overmatig drukverlies of onvoldoende onderkoeling niet compenseren. Het headerontwerp, het aantal buizen, de opstelling van de doorgangen, de plaatsing van de ontvanger-droger en de poort moeten geschikt zijn voor de massastroom van het koelmiddel en het toegestane interne volume.

Vraag prestatiegegevens op voor het beoogde bereik, en niet slechts één enkele beoordeling. Bevestig de toegestane werkdruk, proof/burst-eisen, reinheid, uitdroging, lektest en compatibiliteit met het koelmiddel en de olie. Gekwalificeerde ingenieurs moeten de lading en controles definiëren.

Milieuvereisten voor zwaar gebruik

Strooizout, kustlucht, mijnstof, kunstmest, kaf, hogedrukreiniging en steenslag kunnen de levensduur domineren. Specificeer legering en coating, galvanische isolatie, beugelontwerp, afvoerpaden, trillingsspectrum, drukpulsatie en thermische cycli. Schermen moeten schadelijk afval tegenhouden zonder een onhoudbare beperking te creëren.

Ontwerp schoonmaaktoegang. Operators moeten beide gezichten kunnen zien, de beschermingen veilig kunnen verwijderen en de vinnen recht kunnen zetten zonder de buizen te doorboren. Een hoge lameldichtheid zonder reinigingspad is een onderhoudsfout, zelfs als het laboratoriumresultaat met de nieuwe kern uitstekend is.

Houd rekening met hoogte en luchtdichtheid

Op grotere hoogte vermindert een lagere luchtdichtheid de massastroom en warmtecapaciteit die wordt vertegenwoordigd door een gegeven volumetrische luchtstroom. Het gedrag van de motor, de compressor en de ventilator kan ook veranderen. Een ventilatorcurve die bij één standaarddichtheid is getest, moet worden gecorrigeerd of gevalideerd voor het hoogte-, temperatuur- en vochtigheidsbereik van de machine.

Compenseer dit niet automatisch door de ventilatorsnelheid te verhogen: motortemperatuur, geluid, elektrische belasting en bladlimieten zijn nog steeds van toepassing. Gebruik een massastroom- of dichtheidsgecorrigeerde analyse en bevestig vervolgens de werking op grote hoogte op warme dagen op de geassembleerde module waar het missieprofiel dit vereist.

Controleer de gevoeligheid van het koelmiddel

Door het interne volume van de condensor of de opstelling van de ontvanger en de droger te wijzigen, kan de juiste koelmiddelvulling en het gedrag van de onderkoeling veranderen. Te weinig lading kan het expansieapparaat uithongeren; te veel kan het condensorvolume met vloeistof in beslag nemen, de druk verhogen en het effectieve condensatieoppervlak verkleinen. De servicekosten van een andere module mogen niet worden gekopieerd zonder technische goedkeuring.

Valideer de goedgekeurde lading per massa volgens een gecontroleerde procedure en beoordeel gestabiliseerde drukken, temperaturen, onderkoeling en prestaties over het hele bereik. Houd het laadlabel en de service-informatie gesynchroniseerd met de revisie van de productiecondensor.

Evalueer het ventilatorvermogen, het geluid en de betrouwbaarheid

De ventilator kan een van de grootste continue elektrische belastingen zijn in een module met uitgeschakelde motor. Vergelijk het ingangsvermogen op het geïnstalleerde punt, niet alleen de maximale luchtstroom. Bevestig de capaciteit van de dynamo, accu of DC/DC, connectortemperatuur, motor-/controllerreductie en spanningsval in de bedrading bij warme omgevingen.

Akoestische kwaliteit omvat de klank van het mes, resonantie van de mantel, trillingen van de montage en strategie voor snelheidsregeling. Een ventilator met een hoger toerental kan aan de thermische belasting voldoen, maar kan onaanvaardbaar cabinegeluid of vermoeidheid veroorzaken. Valideer het uithoudingsvermogen bij de echte drukbelasting; een motor die in de vrije lucht wordt getest, kan heter worden als hij een hogere statische druk produceert.

Plan veldreinigings- en inspectie-intervallen

Gebruik het missieprofiel om inspectietriggers vast te stellen voor insecten, kaf, modder, oliefilm, zout en gebogen vinnen. De reinigingsrichting en -druk moeten de buis-/vinstructuur beschermen. Sommige machines hebben scharnierende toegang tot de stapel of omkeerbare ventilatorreiniging nodig, maar deze functies vereisen hun eigen veiligheids- en prestatievalidatie.

Registreer het basisdrukverschil in de schone kern en de ventilatorstroom, zodat onderhoudsteams restrictietrends kunnen detecteren. Een condensor die is geselecteerd met een realistische vervuilingsmarge en toegankelijke reiniging levert doorgaans meer uptime op dan een marginale kern met hoge dichtheid die alleen indrukwekkend is als hij nieuw is.

Definieer acceptatiecriteria vóór de offerte

Vermeld de vereiste thermische punten, maximale lucht- en koelmiddeldrukval, ventilatorvermogen, geluid, leksnelheid, reinheid, corrosie, trillingen en maattoleranties voordat u prijzen vergelijkt. Identificeer welke resultaten een leveranciersrapport vereisen en welke moeten worden bekeken of gereproduceerd in de productie-intentiemodule.

Dit voorkomt dat leveranciers verschillende doelstellingen optimaliseren en maakt een goedkoper aanbod controleerbaar. Het geeft ontvangende en garantieteams ook een gecontroleerde basislijn wanneer een batch, ventilatorcontroller of kernconstructie verandert.

Bouw een offerteaanvraag voor condensor en ventilator

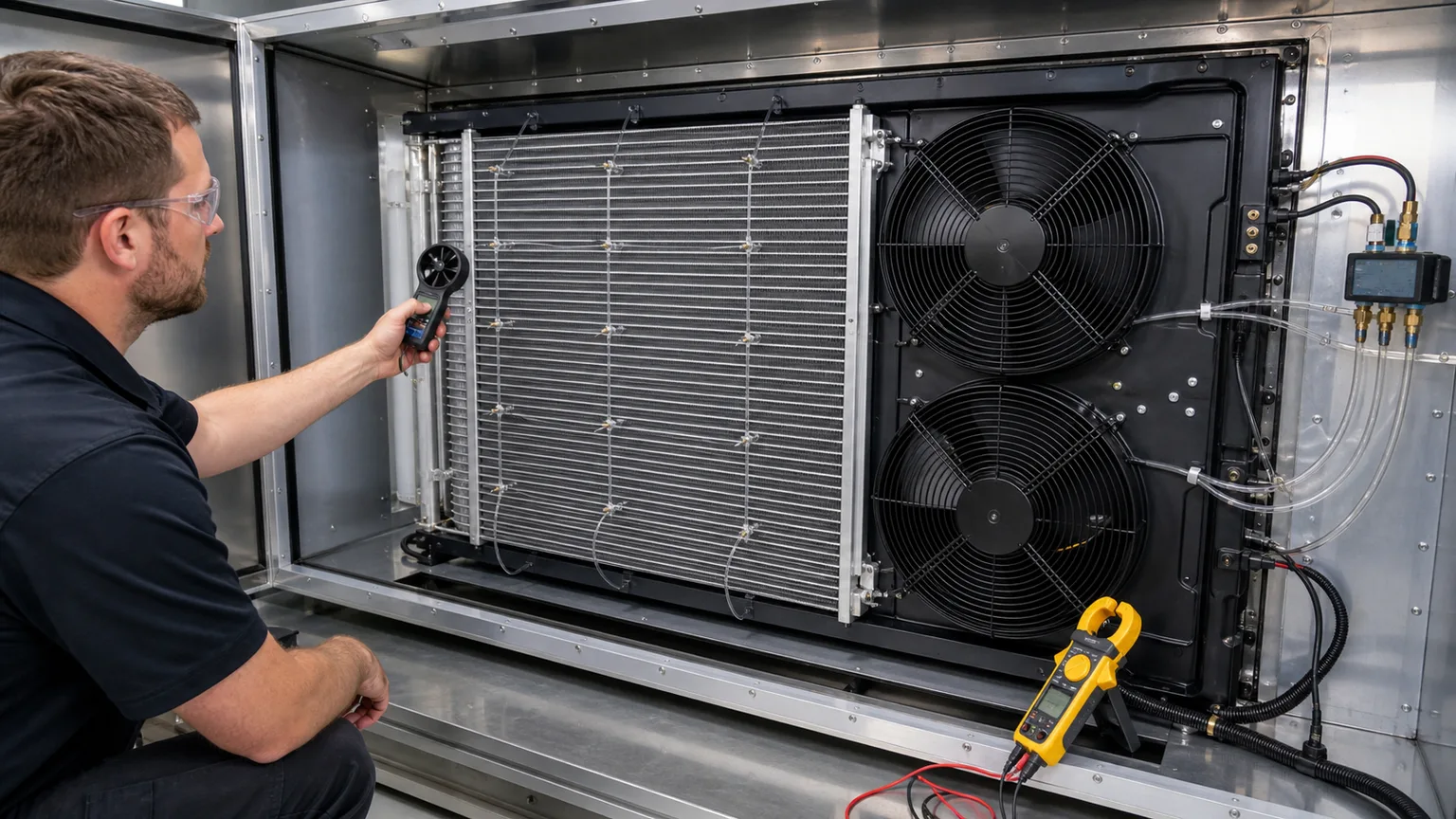

Validatie van prototypes

Instrumenteer het geassembleerde voertuig of de module. Meet de drukken en temperaturen van het koudemiddel, de inlaat- en uitlaatlucht van de condensor, de luchtstroom- of snelheidsverdeling, de spanning/stroom/snelheid van de ventilator, de bediening van de compressor en andere schoorsteentemperaturen. Test warm stationair, pull-down, lage rijsnelheid, volledige motor-/hydraulische belasting en de beoogde maximale omgevingstemperatuur.

Herhaal dit met realistische schermen, bewakers en productiegaten. Introduceer de toegestane vervuilingsconditie en spanningstolerantie. Controleer de hogedrukbeveiliging zonder erop te vertrouwen als normale controle. Bevestig geluid, trillingen, slangbelasting en afvoer over het volledige ventilatorsnelheidsbereik.

Installatie- en ontvangstinspectie verifiëren het actieve oppervlak, de stapelafdichtingen, de dekking van de mantel, poorten, bevestigingen en servicetoegang voordat het voertuig in gebruik wordt genomen.

Ontvangst van inspectie en wijzigingscontrole

Vergelijk de algemene afmetingen en de actieve kernafmetingen, de toestand van de lamellen, het aantal buizen/geometrie, poorten, ontvanger-droger, montagebeugels, onderdeelnummer van de ventilator, bladrichting, mantelafdichtingen, connectoren en verpakking met het goedgekeurde monster. Houd poorten afgedekt en vermijd schokken, corrosie, los vuil of blootstelling aan vocht.

Vereist voorafgaande kennisgeving voor wijzigingen aan de kernfabriek, buis-/vinlegering, lamellensteek, soldeerproces, circuits, droger, coating, ventilatormotor, blad, controller, mantel of testmethode. Een visueel vergelijkbare batch kan het werkpunt van de lucht of het koelmiddel voldoende verplaatsen om het gevalideerde systeem te laten falen.

Veel voorkomende maatfouten

• Alleen kiezen op vlakafmetingen: negeert kernbeperkingen, circuits en actief gebied.

• Maximaliseren van de vinnendichtheid: kan de geïnstalleerde luchtstroom verminderen en snel vervuilen.

• Gebruik van CFM met vrije lucht: negeert het rooster en de warmtewisselaarstapel.

• Rijen toevoegen zonder ventilatorcontrole: verplaatst het werkpunt en kan de totale warmteafwijzing verlagen.

• Recirculatie negeren: laat warme uitblaaslucht terugkeren naar de inlaat.

• Alleen de condensor testen: mist stroomopwaartse warmte en gelijktijdige voertuigbelastingen.

• Onderhoudstoegang overslaan: verandert gewone vervuiling in chronische hoge druk.

Veelgestelde vragen

Is een grotere condensor altijd beter?

Nee. Een actiever gezicht kan helpen, maar circuits, luchtstroom, verpakking, vulling en controles moeten op elkaar worden afgestemd en gevalideerd.

Verbetert een hogere vinnendichtheid de koeling?

Het kan het oppervlak vergroten, maar het verhoogt ook de gevoeligheid voor restrictie en vervuiling. Selecteer deze vanwege de omgevings- en ventilatormogelijkheden.

Hoeveel CFM heeft een heavy-duty condensor nodig?

Er is geen universele waarde. Bepaal de vereiste warmteafvoer en selecteer de ventilator op het geïnstalleerde systeemweerstandswerkpunt.

Moet de ventilator duwen of trekken?

Beide kunnen werken wanneer het blad, de mantel, de plaatsing en de module voor die richting zijn ontworpen. Valideer de volledige installatie.

Kan de radiateurventilator de condensor koelen?

Soms, als dekking, controle en gelijktijdige motorbelasting voldoende zijn. Ga er niet van uit zonder stapeltesten.

Wat is het belangrijkste leveranciersdocument?

Een gecontroleerde prestatiespecificatie die warmteafvoer en drukval van de condensor koppelt aan gedefinieerde koelmiddel- en luchtstroomomstandigheden, ondersteund door een teken- en testmethode.

Grootte van condensor, ventilator en installatie als één systeem

De beste condensor voor zwaar gebruik is niet alleen de grootste of dichtste kern. Het is de kern die de vereiste warmte afstoot met een acceptabel koelmiddel- en luchtdrukverlies, een realistische vervuilingsmarge en een ventilator die op de geïnstalleerde weerstand werkt, terwijl het past bij het voertuig, de omgeving overleeft en bruikbaar blijft.
