Tegendruk hydraulische oliekoeler: symptomen, oorzaken en maatcontroles



De tegendruk van de hydraulische oliekoeler is gemakkelijk te onderschatten, omdat de koeler op een passieve warmtewisselaar lijkt. Bij een mobiele hydraulische machine bevindt de koeler zich echter in een onder spanning staand circuit. Olie moet door de kern, poorten, fittingen, slangen, omloopklep, retourfilter, tankaansluiting en soms een ventilatormantel of montageholte stromen die de temperatuur beïnvloedt. Als de vervangende koeler, het slangtraject of het fittingpakket te veel beperkingen oplegt, kan de machine na reparatie heter worden, kan de hydraulische respons traag worden, kunnen afdichtingen onder spanning komen te staan ​​en kunnen operators de pomp of het kleppenblok de schuld geven als de echte beperking zich in het koelretourtraject bevindt.

Dit artikel is geschreven voor onderdelendistributeurs, reparatiewerkplaatsen en wagenparkonderhoudsteams die moeten beslissen of een hydraulische oliekoeler direct kan worden vervangen of dat het circuit eerst moet worden gecontroleerd. Het legt de veel voorkomende symptomen van overmatige tegendruk uit, de oorzaken die gewoonlijk optreden bij bouwmachines en het maatbewijs dat een leverancier moet opvragen voordat hij een koeler prijsgeeft. Electura ondersteunt vervanging hydraulische oliekoelers voor bouwmachines, maar de veiligste offerte is altijd gebaseerd op machinegegevens, koelerafmetingen, poortindeling, bedrijfsomstandigheden en bewijsmateriaal voor defecten, in plaats van alleen op de naam van het onderdeel.

Tegendrukcontroles moeten het inlaatpad van de koeler, het uitlaatretourpad, de fittingen, de omloopklep en de retour-naar-tankroute met elkaar vergelijken.

Wat tegendruk betekent in een hydrauliekoliekoelercircuit

Tegendruk is weerstand tegen de oliestroom terwijl deze door het koelpad terugkeert. Elke koeler zorgt voor enige drukval. Dat is normaal. Het probleem begint wanneer de drukval groter is dan de machine kan verdragen wat betreft werkstroom, olieviscositeit en temperatuur. Een koeler kan wat betreft lengte en breedte correct lijken, maar toch verkeerd zijn als de interne doorgang, het aantal buizen, de poortdiameter of de fittingopstelling niet compatibel zijn met het circuit.

Bouwmachines maken dit ingewikkelder dan een stationair hydraulisch aggregaat. Graafmachines, laders, kranen, compactors en boormachines werken onder koude starts, stoffige radiatoren, verstopte vinnen, hoge bedrijfscycli, ongelijkmatige ventilatorprestaties en veldreparaties met behulp van vervangende fittingen. De viscositeit van de olie verandert met de temperatuur. Een retourleiding die na het opwarmen acceptabel lijkt, kan tijdens een koude start een hoge beperking veroorzaken. Een kleine adapter ziet er misschien onschadelijk uit in de werkplaats, maar wordt een knelpunt wanneer de giek-, zwenk-, rij- en hulpcircuits met een hoog debiet werken.

Symptomen die wijzen op overmatige koeltegendruk

Het meest voor de hand liggende symptoom is oververhitting van de hydraulische olie nadat de koeler al is gereinigd of vervangen. Een nieuwe koeler zou de warmteafvoer moeten verbeteren, maar als de kern intern te klein is of als de fittingen beperkend zijn, kan de temperatuur bij intensief gebruik weer stijgen. De machinist kan melden dat de machine bij stationair toerental acceptabel is, maar oververhit raakt tijdens het graven van sleuven, heffen, hamerwerk, rijden met hoge snelheid of lange, ononderbroken cycli. Dat patroon suggereert dat de warmtebelasting en -stroom samen moeten worden gecontroleerd.

Een ander symptoom is een langzame of inconsistente hydraulische reactie, vooral als de olie koud is. Dikke olie verhoogt de weerstand. Als het koelercircuit kleine poorten, kapotte slangen, een verstopt retourfilter of een omloopklep heeft die niet correct opent, kan het systeem zwaar aanvoelen totdat de olie opwarmt. Bij sommige machines kan sprake zijn van beweging van de retourleidingslang, zeurend geluid, schuimvorming in de tank, lekkage van afdichtingen of herhaaldelijk kraken van de koeler. Deze tekenen bewijzen niet dat de koeler de enige oorzaak is, maar rechtvaardigen wel een controle van de drukval voordat er een nieuwe vervanging wordt verkocht.

Waarom een ​​correct ogende vervangende koeler nog steeds fout kan zijn

Veel vervangingsfouten gebeuren omdat de koper de buitenomhulling meet en aanneemt dat het hydraulische gedrag hetzelfde is. Kernhoogte, breedte en dikte zijn belangrijk, maar ze zijn niet het hele verhaal. Doorgangsgrootte, lameldichtheid, aantal buizen aan de oliezijde, headerconstructie, poortdraad, poorthoek en interne reinheid hebben allemaal invloed op de drukval. Een koeler die is ontworpen voor een retourleiding met een lager debiet, kan in het frame passen en toch het circuit beperken wanneer deze op een machine met een hoger debiet wordt geïnstalleerd.

Adapters zijn een andere verborgen oorzaak. Een koper kan een koeler met een andere schroefdraad accepteren en reduceeradapters gebruiken om de slang passend te maken. Dat kan werken bij sommige toepassingen met een laag debiet, maar is riskant bij bouwmachines met een hoog debiet. Elke verloopstuk, elleboog en scherpe bocht vergroot de beperking. Een fitting van 90 graden nabij de koelerpoort kan de slang ook in een scherpe bocht dwingen, wat drukverlies en trillingsstress veroorzaakt. Als het oude onderdeel grote poorten heeft en een soepele slanggeleiding heeft, mag het vervangingsonderdeel niet alleen worden geselecteerd omdat de beugelgaten op één lijn liggen.

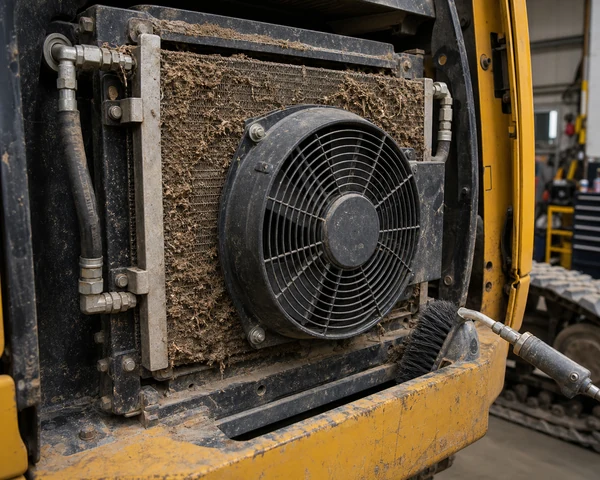

Door ventilatoren gekoelde hydrauliekoliekoelers voegen nog een variabele toe. Als de spanning van de ventilatormotor, de richting van de schoepen, de speling van de mantel of de richting van de luchtstroom verkeerd zijn, ontvangt de koeler mogelijk minder luchtstroom en kan de machinist het motortoerental verhogen om dit te compenseren. Een hogere stroming door een beperkende koeler kan de drukval vergroten, terwijl de warmteafvoer slecht blijft. Dit is de reden waarom Elecdura vraagt ​​naar ventilatorspanning, connectorfoto, luchtstroomrichting en installatiefoto's bij het citeren van door ventilatoren ondersteunde koelerconstructies.

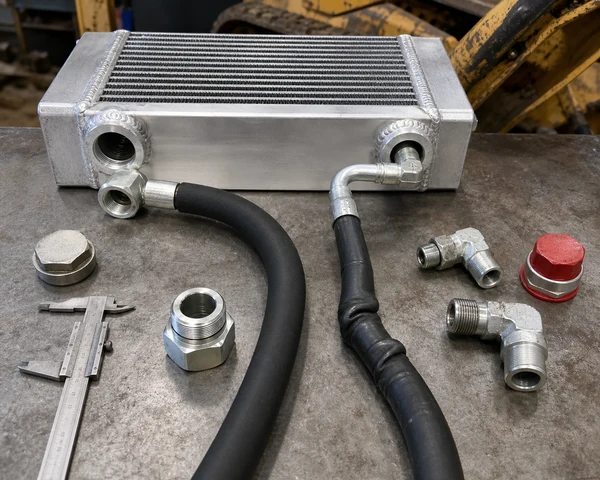

Verloopstukken, scherpe ellebogen, kleine poorten en krappe slangbochten kunnen ervoor zorgen dat een er goed uitziende koeler de werkstroom beperkt.

Veelvoorkomende oorzaken van tegendruk na vervanging van de koeler

De eerste oorzaak is een te kleine doorgang aan de oliezijde. Een koeler kan een soortgelijk gezichtsoppervlak hebben, maar een ander intern pad. Als de olie door smallere doorgangen of minder kanalen moet gaan, kan de drukval bij hoge stroming sterk stijgen. De tweede oorzaak is een verkeerde poortgrootte of threadconversie. Een kleine adapter kan het effectieve doorstroomoppervlak verkleinen, zelfs als de slangmoer past. De derde oorzaak is het leggen van slangen. Een slang die te kort is, gedraaid, geknikt of tegen een beugel gedrukt, kan als een beperking werken en ook trillingen naar de koeltank overbrengen.

De vierde oorzaak is vervuiling. Bij oude koelerstoringen komen vaak vuil, slib, metaaldeeltjes of aangetast slangmateriaal vrij. Als het circuit niet wordt gespoeld en het retourfilter niet wordt vervangen, kan de nieuwe koeler snel vervuild raken. De vijfde oorzaak is een vastzittende of onjuiste bypassklep. Veel systemen maken gebruik van bypass-beveiliging, zodat dikke koude olie of plotselinge stroomveranderingen niet de volledige stroom door de koeler forceren. Als de bypass geblokkeerd is, ontbreekt, verkeerd is ingesteld of in de verkeerde richting is geïnstalleerd, ziet de koeler mogelijk druk waarvoor hij niet is ontworpen.

De zesde oorzaak is het behandelen van oververhitting als een probleem dat alleen voor koelers geldt. Een verstopte radiatorstapel, zwakke ventilatorkoppeling, beschadigd ventilatorblad, vuile olie, versleten pomp, onjuiste olieviscositeit of overbelast hulpstuk kunnen meer warmte veroorzaken dan de koeler kan afstoten. In die situatie kan een grotere koeler alleen helpen als de luchtstroom en de systeemconditie worden gecorrigeerd. Electura's ondersteunende artikel over De oorzaken van oververhitting van de hydraulische olie van graafmachines zijn handig wanneer de koper de warmteopwekking moet scheiden van de warmteafvoer.

Drukval is niet hetzelfde als koelcapaciteit

Kopers vragen vaak om een ​​grotere koeler als een machine oververhit raakt. Een groter gezichtsoppervlak kan de koeling verbeteren, maar vermindert niet automatisch de tegendruk. Een dichte kern met smalle oliedoorgangen kan de warmte in een laboratorium goed afstoten, maar zorgt voor meer beperkingen in een vuile veldomgeving. Omgekeerd kan het zijn dat een koeler met lage restricties niet voldoende warmte afvoert als het kernoppervlak, het vinnenontwerp, de luchtstroom van de ventilator of de verblijftijd van de olie onvoldoende zijn. De juiste vervanging zorgt voor een evenwicht tussen warmteafvoer en acceptabele drukval.

Stel bij de sourcing twee vragen tegelijk: hoeveel warmte moet de koeler afstoten en hoeveel drukval kan het systeem verdragen bij de relevante oliestroom en temperatuur? Als deze cijfers niet beschikbaar zijn, gebruik dan praktisch bewijsmateriaal: machinemodel, motorvermogen, pompopbrengst, gebruik van hulpstukken, originele koelerafmetingen, poortgrootte, storingssymptomen, olietemperatuurmetingen en foto's van de installatieruimte. Een leverancier kan een betere aanbeveling doen op basis van onvolledig maar reëel bewijsmateriaal dan op basis van een onderdeelnaam zonder context.

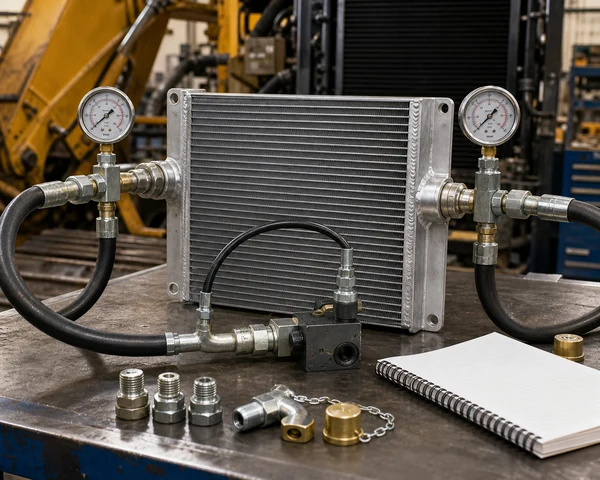

Wanneer een werkplaats druk kan meten, is de nuttige vraag de drukval over het koeltraject, en niet alleen de druk op één handige poort. Een eenvoudige veldnotitie kan dit registreren als Delta P = inlaatdruk vóór het koelerpad minus uitlaatdruk na het koelerretourpad. Meten bij bedrijfstemperatuur en, indien veilig, tijdens de werkomstandigheid die de klacht veroorzaakt. Als de meting alleen bij stationair draaien wordt uitgevoerd, kan de beperking die optreedt tijdens het hamerwerk, het heffen, het rijden of de koude start mogelijk worden gemist.

Veldcontroles voordat u een andere koeler bestelt

Begin met de oude koeler. Noteer het OE-nummer of gietmerk indien zichtbaar, maar stop daar niet. Meet de kernhoogte, -breedte, -dikte, poorthartafstand, poortdraad, montagerichting, beugelsteek, ventilatorgrootte, manteldiepte en connectortype. Fotografeer de koeler van alle kanten voordat u deze verwijdert, inclusief de slanggeleiding en nabijgelegen beugels. Controleer of de oude koeler tekenen vertoont van externe schokken, gebarsten lasnaden, olievlekken op de tank, gezwollen slangen of gewreven plekken waar trillingen schade kunnen hebben veroorzaakt.

Controleer vervolgens het circuit. Vervang of inspecteer het retourfilter afhankelijk van de staat van de machine. Zoek naar kapotte slangen, intern ingeklapte slangen, te krappe bochten, onjuiste adapters en verstopte fittingen. Als de machine een omloopklep gebruikt, controleer dan of deze aanwezig en functioneel is. Meet indien mogelijk de druk voor en na de koeler bij bedrijfstemperatuur en tijdens de toestand die de klacht veroorzaakt. Een enkele nutteloze lezing kan de beperking verbergen die optreedt bij zwaar werk.

Maatcontroles die van belang zijn voor inkoop

Een praktische offerte moet maat- en hydraulische controles omvatten. Afmetingen beschermen de installatie. Hydraulische controles beschermen de prestaties. De belangrijkste dimensionale controles zijn de kerngrootte, de totale maat, de locatie van de beugel, de hartafstand van de poort, de richting van de poort, speling van de mantel en montage van de ventilator. De belangrijkste hydraulische controles zijn de poortgrootte, het verwachte debiet, de olieviscositeit, het toegestane drukverlies, de bypass-opstelling en of de koeler in een retourleiding of in een afzonderlijk koelcircuit is geïnstalleerd.

Als de koper geen stroomgegevens kan verstrekken, moet de leverancier toch vragen naar het machinetype en de inschakelduur. Een compacte lader die af en toe op een erf wordt gebruikt, heeft een ander hitteprofiel dan een graafmachine die de hele dag een hydraulische sloophamer laat draaien. Een bosbouw- of mijnbouwmachine heeft meer aandacht nodig voor de impact van puin, trillingen, ventilatorbescherming en toegang tot reiniging. Voor private-labeldistributeurs moet de offerte ook bevestigen of de koeler wordt verkocht met pluggen, doppen, druktestdocumentatie, schuimbescherming, kartonnen labels en kruisverwijzingen naar toepassingen.

Het artikel over Fouten in de maatvoering van hydraulische oliekoelers vergroten dit punt: de goedkoopste koeler is zelden goedkoop als deze het rendement verhoogt, installatieklachten veroorzaakt of herhaaldelijk oververhit raakt. Bij vervangingsactiviteiten is het winnende product het product dat in de machine past, de verzending overleeft, de drukval beheerst, onder reële omstandigheden warmte afstoot en snel door de volgende koper kan worden geïdentificeerd.

Tegendruk en garantieretouren

Garantiegeschillen komen vaak voor wanneer een koeler na installatie opnieuw lekt. De koper ziet een defect nieuw onderdeel. De leverancier kan drukpieken, vervuiling, verkeerde montage of ontbrekende bypass-beveiliging constateren. De beste manier om conflicten te verminderen is door de installatieomgeving vóór verzending en vóór installatie te documenteren. Een distributeur kan foto's van het oude onderdeel, de afmetingen en de storingssymptomen nodig hebben voordat hij de vervanging bevestigt. Dat proces voelt misschien langzamer in de offertefase, maar het voorkomt de ergste uitkomst: een klant die een onderdeel ontvangt dat fysiek past, maar operationeel faalt.

Voor wagenparkklanten zijn de kosten van herhaaldelijk falen niet alleen de moeite waard. Het omvat olieverlies, reiniging, stilstand, arbeid, gemist werk en mogelijk schade aan de pomp of afdichting. Een inkoopteam moet de ondersteuning van leveranciers beoordelen op basis van hoe goed de leverancier deze secundaire kosten helpt voorkomen. Elecdura kan kruisverwijzingscontroles ondersteunen Komatsu hydraulische oliekoelers, Caterpillar hydraulische oliekoelers en andere machinefamilies wanneer de koper bewijs levert dat verder gaat dan een korte beschrijving.

Wanneer moeten gerelateerde onderdelen samen worden vervangen?

Bij vervanging van een hydraulische oliekoeler zijn mogelijk ondersteunende onderdelen nodig. Slangen moeten worden vervangen als ze verhard, gezwollen, gescheurd, intern ingezakt of in een scherpe bocht zijn gedwongen. Fittingen moeten worden vervangen als draadschade, corrosie of verloopstukken een beperking vormen. Ventilatoren en motoren moeten worden gecontroleerd op door ventilatoren gekoelde constructies. Filters moeten worden onderhouden als besmetting wordt vermoed. Afdichtingen en montage-isolatoren moeten worden geïnspecteerd wanneer trillingen de oorspronkelijke storing hebben veroorzaakt.

Vervangingsbundels zijn vooral handig voor distributeurs die afgelegen werklocaties bedienen. Als een machine ver van het onderdelenmagazijn verwijderd is, kan het verzenden van alleen de koeler vracht besparen bij de eerste verzending, maar veel meer kosten als de klant later slangen, fittingen of ventilatoronderdelen nodig heeft. Een goede offerte kan verplichte onderdelen scheiden van aanbevolen controles, zodat de koper de controle behoudt zonder belangrijke informatie te verliezen.

Luchtstroom, vuil, ventilatorprestaties en montagespeling kunnen ervoor zorgen dat een correcte hydraulische koeler slecht presteert in het veld.

Inkoopchecklist

• Bevestig of de klacht oververhitting, lekkage, trage hydrauliek, drukwaarschuwing of herhaalde koelerstoringen betreft.

• Verzamel het machinemodel, serienummer, motorversie, gebruik van aanbouwdelen en inschakelduur.

• Meet de kerngrootte, de totale grootte, de poortdraad, de poorthoek, de beugelsteek, de ventilatorgrootte en de diepte van de mantel.

• Controleer slangen, adapters, retourfilter, omloopklep, olieconditie en reinheid van de koelschoorsteen.

• Vraag of de vervanging het OE-uiterlijk moet evenaren, de duurzaamheid moet verbeteren of een bekend probleem met oververhitting moet oplossen.

• Vraag druktests, verpakkingen, labels, pluggen, doppen en toepassingsnotities aan voor bulkbestellingen.

Voorbeeld: Waarom de koeler er goed uitzag maar de retourdruk verhoogde

Overweeg een middelgrote graafmachine die een vervangende koeler krijgt nadat de originele unit lekt bij de tanknaad. De nieuwe koeler heeft vrijwel dezelfde gezichtsgrootte, dus de winkel installeert hem snel. Bij licht werk lijkt de machine normaal. Tijdens het gebruik van de sloophamer stijgt de olietemperatuur en wordt de retourslang harder dan verwacht. De oude koeler gebruikte grote rechte poorten, maar voor de vervanging waren reduceeradapters en een scherpe elleboog nodig omdat de poorthoek anders was. Het koelere oppervlak kwam overeen, maar het stroompad veranderde.

In dit soort gevallen is de oplossing wellicht geen grotere koeler. De eerste correctie is het verwijderen van onnodige reducties, het herstellen van een soepele slanggeleiding, het bevestigen van de bypass-functie en het controleren van het retourfilter. Als de drukval hoog blijft, moet een koeler met een andere interne doorgang of poortopstelling worden gekozen. Dit is zowel een sourcing-probleem als een reparatieprobleem. Een distributeur die vóór verzending om poortfoto's en slangroutering vraagt, kan voorkomen dat de verkeerde vervanging een veldfout wordt.

Hoe u tegendruk bespreekt met een klant

Klanten gebruiken niet altijd de term tegendruk. Ze zeggen misschien dat de machine heet wordt, de slang opzwelt, de koeler blijft kraken of dat het hydraulische systeem zwak aanvoelt. Salesteams moeten die klachten vertalen naar praktische vragen. Wanneer verschijnt het symptoom? Koude start of vollast? Na vervanging van de koeler of ervoor? Is het retourfilter vervangen? Zijn er adapters gebruikt? Heeft de machine een breker, mulcher, breker of ander hulpstuk dat de warmtebelasting verhoogt?

Door dit gesprek voelt de koper zich gesteund in plaats van ondervraagd. Het beschermt de leverancier ook tegen het citeren van een onderdeel bij een onopgeloste systeemfout. Als de klant geen drukmetingen kan geven, helpen foto's en bedrijfsgeschiedenis nog steeds. Een goede quote kan bijvoorbeeld zeggen dat de koeler overeenkomt met de gemeten afmetingen, maar dat de slanggeleiding en de bypass-conditie moeten worden gecontroleerd, omdat herhaaldelijk scheuren duidt op druk of montagespanning. Dat is nuttig koopadvies, geen verwijt.

Informatie die een offerte betrouwbaarder maakt

Voor een export- of groothandelsbestelling dient u bij elke aanvraag voor een hydraulische koeler een kort bewijsmateriaal bij te voegen. Het pakket moet het machinemodel, serienummer, foto's van oude koelers, gemeten afmetingen, poortdraad en -richting, ventilatorspanning, indien aanwezig, locatie van de storing en alle bekende temperatuur- of drukmetingen bevatten. Als de koper voorraad opbouwt in plaats van één machine te vervangen, voeg dan de doelmachinefamilies en de verwachte maandelijkse vraag toe. Hierdoor kan de leverancier beslissen of een directe vervanging, een kruisverwijzingsitem of een aangepast koelpad geschikter is.

Elecdura kan nauwkeuriger citeren als uit de aanvraag blijkt hoe de koeler wordt gebruikt. Een koeler voor een standaard vervanging van een graafmachine, een hydraulische sloophamer en een mobiele aandrijfeenheid kunnen verschillende aandacht vereisen, ook al is de productnaam vergelijkbaar. Hoe specifieker het verzoek, hoe kleiner de kans dat de koper een koeler ontvangt die alleen het visuele montageprobleem oplost, terwijl de hydraulische beperking onaangeroerd blijft.

Laatste aankoopadvies

De tegendruk van de hydraulische oliekoeler is een systeemprobleem en niet alleen een koelerprobleem. Bij het kiezen van een vervangende koeler moet rekening worden gehouden met zowel de pasvorm als de stroming. Als de oude koeler door een botsing kapot is gegaan en alle overige omstandigheden normaal zijn, kan een directe vervanging voldoende zijn. Als de machine opnieuw oververhit raakt, de koelers kapot gaat, traag aanvoelt als het koud is, of verloopstukken en strakke slangbochten gebruikt, moet de koper langzamer gaan rijden en druk-, temperatuur-, routing- en bypass-bewijsmateriaal verzamelen voordat hij bestelt.

Voor distributeurs en reparatienetwerken zorgt dit op bewijs gebaseerde proces voor betere offertes en minder retourzendingen. Elecdura kan helpen hydraulische oliekoelers te matchen op basis van OE-nummer, afmetingen, foto's, poorten, beugelindeling, ventilatorgegevens en toepassingscontext. Het beste verzoek omvat het defecte onderdeel, de machine, de werkomstandigheden en de symptomen. Dat geeft de leverancier voldoende informatie om een ​​koeler aan te bevelen die bij de machine past en het hydraulische systeem beschermt.
