Silnik wentylatora chłodnicy a kompletny zespół wentylatora: kiedy wymienić każdy z nich i jak dopasować odpowiedni moduł

Czy wymienić silnik wentylatora chłodnicy czy cały zespół wentylatora?

Wymieniaj tylko silnik wentylatora chłodnicy, gdy test wykryje awarię elektryczną lub mechaniczną wewnątrz silnika, łopatka i osłona są nieuszkodzone, sterownik lub rezystor nadają się do użytku, złącze i wiązka przewodów są sprawne, a silnik dostosowany do konkretnego zastosowania jest dostarczany jako część serwisowa. Wymień cały zespół wentylatora, jeśli uszkodzenie dotyczy nie tylko silnika, elektronika jest zintegrowana lub nie jest serwisowana oddzielnie, łopatka lub osłona są popękane lub zniekształcone, awaria łożyska umożliwiła kontakt, korozja lub ciepło spowodowały uszkodzenie złączy, lub producent pojazdu określa kompletny moduł.

Odpowiedź zależy od diagnozy i montażu, a nie od tego, która część jest tańsza. Naprawa samego silnika może zaoszczędzić pieniądze i materiał, gdy reszta zespołu jest sprawna. Kiedy stare ostrze, zużyte złącze, uszkodzony moduł sterujący lub źle ustawiona osłona pozostają w użyciu, staje się to fałszywą oszczędnością. Kupujący mogą porównać produkty Elecdury pod kątem konkretnych zastosowań silniki wentylatorów chłodnicy z kompletne zespoły wentylatorów chłodzących po zidentyfikowaniu uszkodzonych elementów i konfiguracji OE.

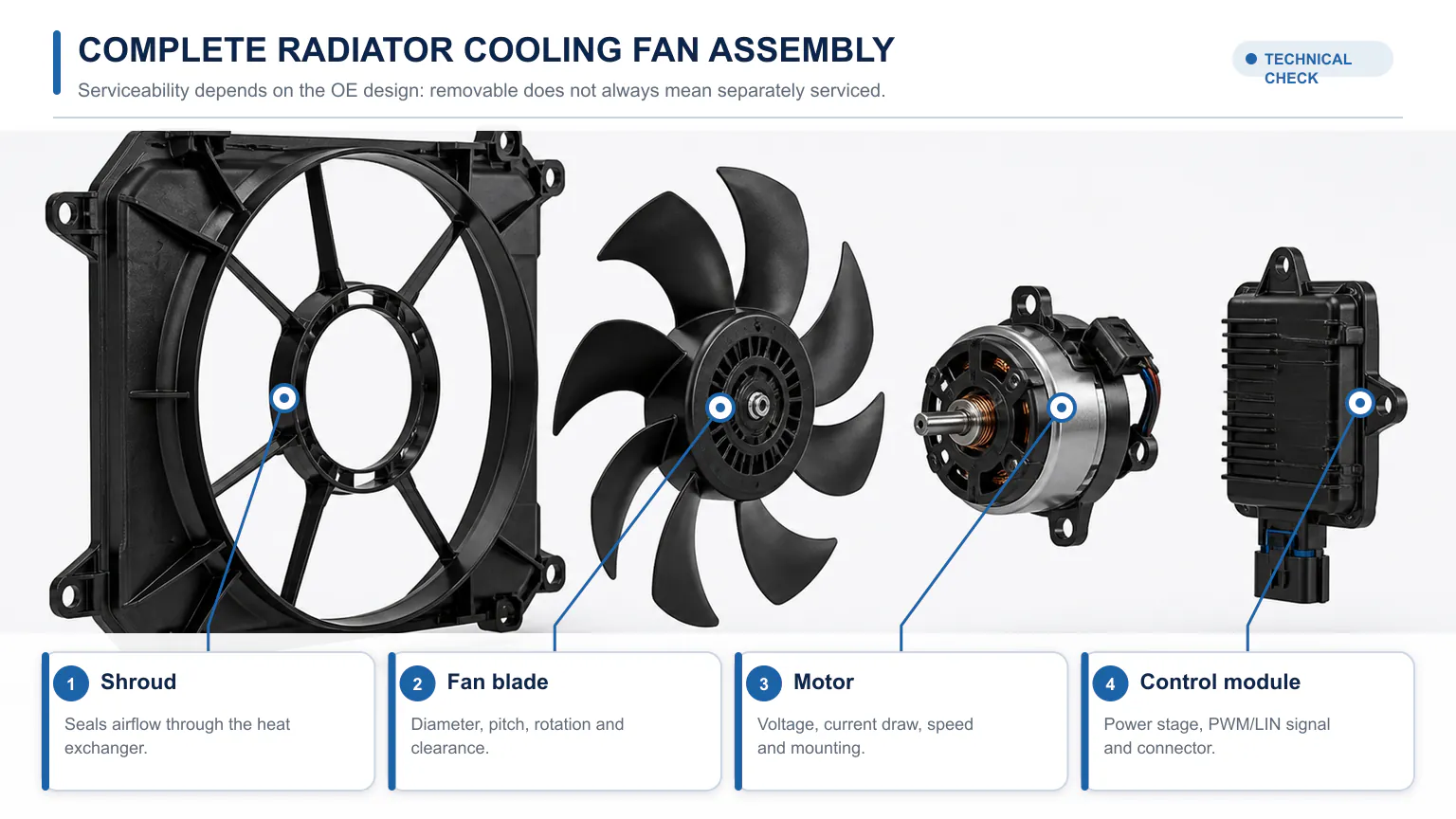

Kompletny zespół wentylatora chłodzącego może obejmować osłonę, łopatkę, silnik i elektroniczny moduł sterujący.

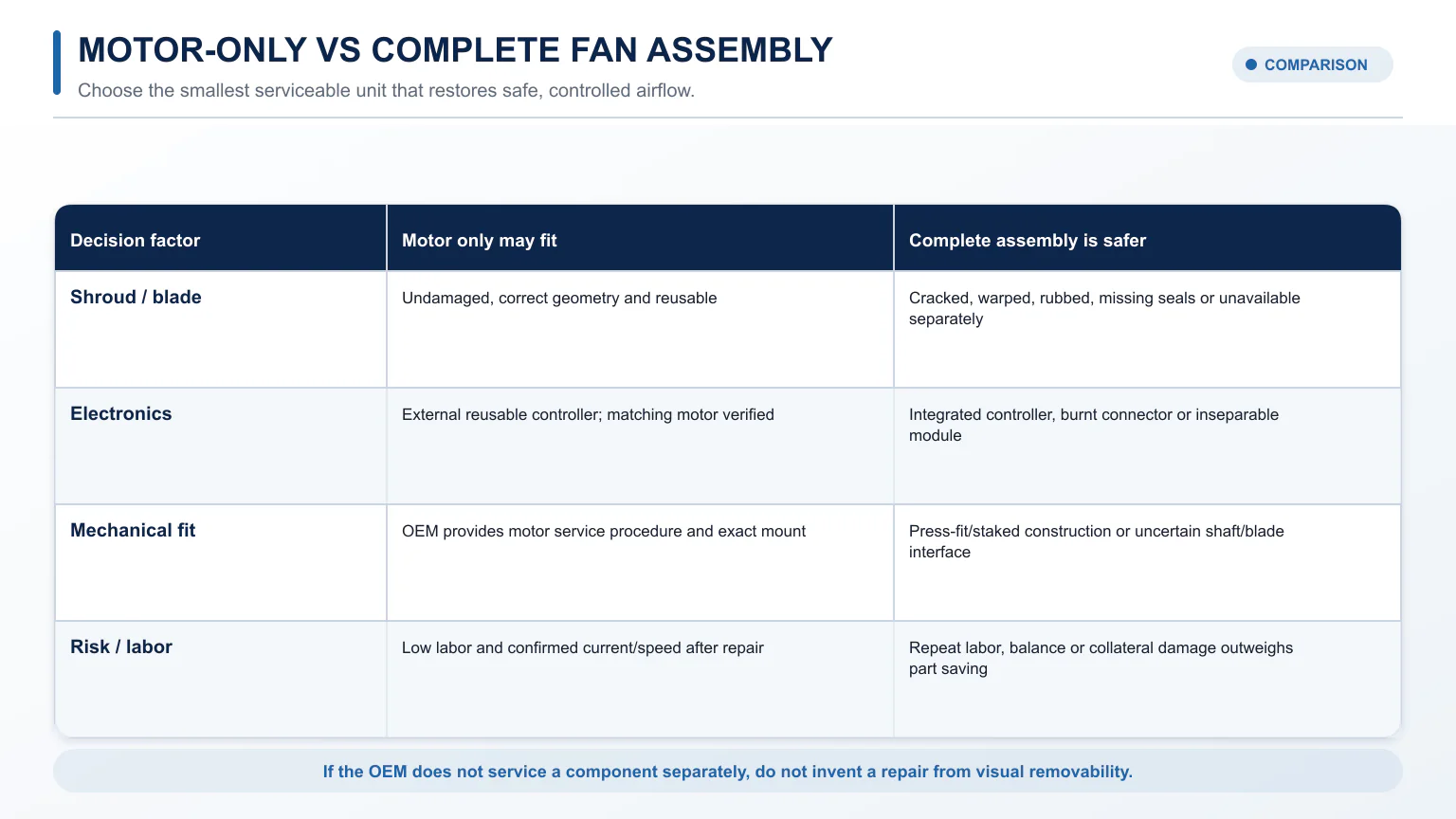

Sam silnik a kompletny zespół: tabela szybkich decyzji

Dowiedz się, co zawiera „Zespół wentylatora”.

Kompletny zespół wentylatora chłodzącego może zawierać jeden lub dwa silniki, łopatki, formowaną osłonę, punkty montażowe, okablowanie, złącza, rezystor, przekaźnik lub elektroniczny moduł sterujący. Niektóre nowoczesne wentylatory bezszczotkowe integrują elektronikę mocy z silnikiem. Inne pojazdy korzystają z wymiennego modułu mocowanego do osłony. Starsze systemy mogą wykorzystywać proste przekaźniki i stałe rezystory w innych miejscach pojazdu.

Architektura ta określa, co może być serwisowane. Fizyczny demontaż silnika nie oznacza, że ​​producent OEM lub rynek części zamiennych obsługuje go osobno. Zainstalowanie silnika uniwersalnego może zmienić prędkość, kierunek, pobór prądu, przepływ powietrza, hałas i obciążenie sterownika. I odwrotnie, moduł wymienny nie powinien wymuszać wymiany dwóch sprawnych silników, gdy dostępny jest moduł do konkretnego zastosowania, a reszta zespołu przejdzie kontrolę.

Rozpocznij od zidentyfikowania każdego komponentu w oryginalnym zespole oraz odnalezienia schematu elektrycznego i procedury serwisowej specyficznej dla pojazdu. Zespół Elecdury Kategoria modułu sterującego wentylatora pokazuje, dlaczego sterownik należy rozpatrywać oddzielnie od silnika, nawet jeśli oba są sprzedawane do tego samego układu chłodzenia.

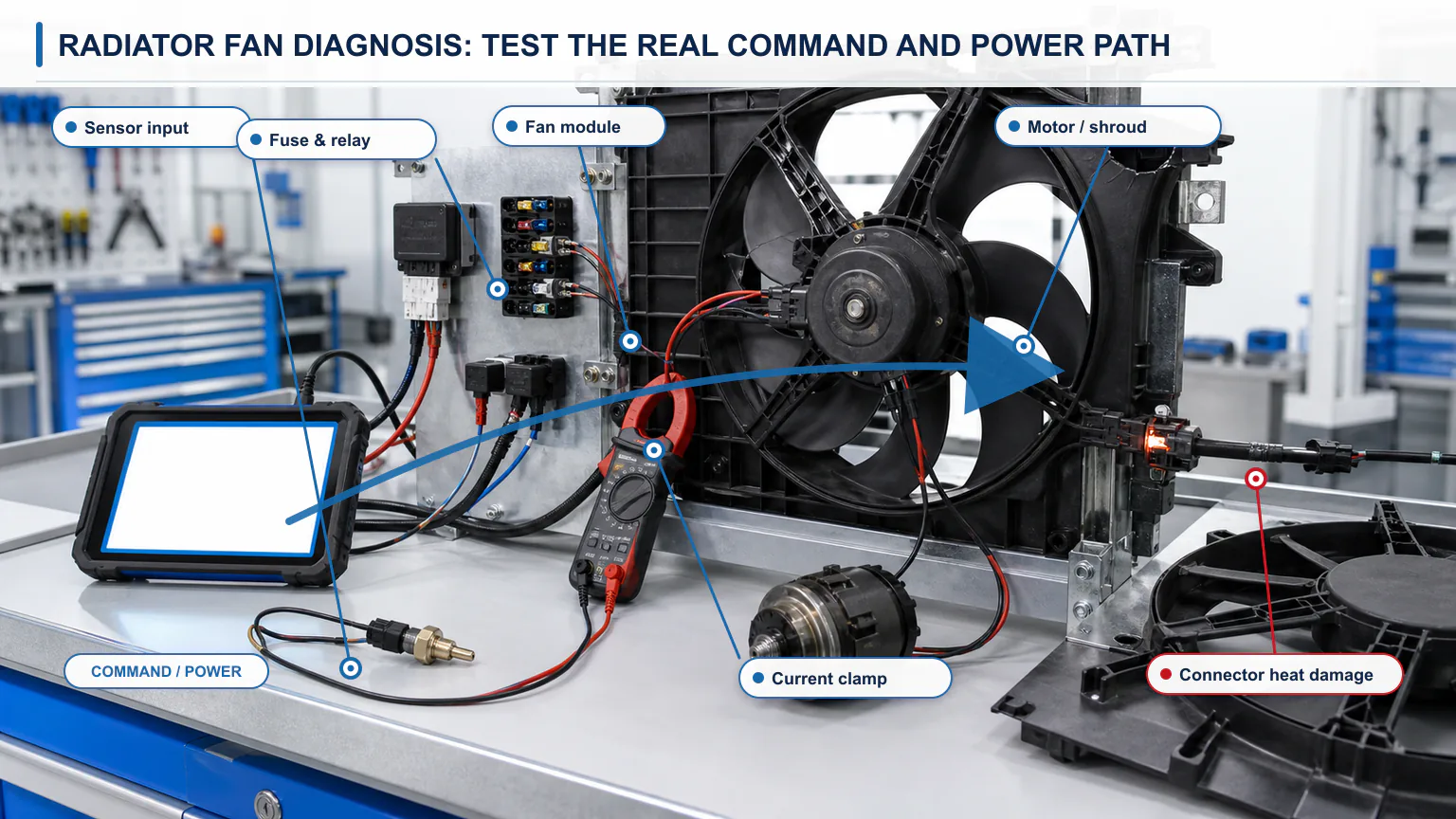

Zdiagnozuj system przed oceną silnika

Przed wymianą elementu postępuj zgodnie z poleceniem wentylatora od wejścia czujnika do zmierzonego przepływu powietrza.

Niedziałający wentylator nie oznacza automatycznie awarii silnika. Wskazówki diagnostyczne firmy HELLA dotyczące układu chłodzenia nakazują mechanikom sprawdzenie punktu włączenia wentylatora, bezpiecznika, wyłącznika termicznego lub wejścia temperatury, sterownika wentylatora, uszkodzeń mechanicznych i ograniczeń przepływu powietrza. Przydatna sekwencja diagnostyczna następuje po poleceniu wydanym przez system sterowania aż do wyniku przepływu powietrza.

1. Potwierdź reklamację i warunki pracy

Zanotuj temperaturę płynu chłodzącego, żądanie klimatyzacji, ciśnienie po stronie wysokiego ciśnienia, jeśli ma to zastosowanie, prędkość pojazdu, temperaturę otoczenia i moment wystąpienia problemu. Wentylator może być sterowany tylko na wartość progową lub ze zmienną prędkością. „Nie działał na zimnym silniku” nie jest dowodem awarii. Przegrzanie przy prędkości autostradowej może wskazywać na przepływ płynu chłodzącego, spalanie lub zablokowanie chłodnicy, a nie na wentylator elektryczny, który jest najważniejszy przy niskiej prędkości drogowej.

2. Skanuj w poszukiwaniu usterek i przeglądaj dane na żywo

Przeczytaj wszystkie istotne moduły, nie tylko ECU silnika. Zanotuj prawdopodobieństwo temperatury płynu chłodzącego, ciśnienie układu klimatyzacji, procent poleceń wentylatora, żądaną i rzeczywistą prędkość, jeśli jest dostępna, oraz błędy sieci. Kod DTC związany z wentylatorem identyfikuje monitorowany obwód lub problem z wydajnością; nie oznacza to, że silnik jest uszkodzony. Czujnik, okablowanie, ECU, moduł lub usterki mechaniczne mogą generować podobne kody.

3. Użyj aktywnego polecenia, jeśli narzędzie serwisowe je obsługuje

Zarządzaj niskimi, średnimi i wysokimi prędkościami wentylatora, obserwując prąd, napięcie, sprzężenie zwrotne prędkości, hałas, wibracje i przepływ powietrza. Trzymaj ręce, ubranie, przewody i narzędzia z daleka: wentylator elektryczny może uruchomić się bez ostrzeżenia, nawet gdy silnik jest wyłączony. Nigdy nie zasilaj niezabezpieczonego silnika lub ostrza na stole warsztatowym.

4. Sprawdź zasilanie i masę pod obciążeniem

Miernik cyfrowy może pokazywać napięcie akumulatora przez skorodowane złącze, gdy nie przepływa prąd. Zmierz spadek napięcia, gdy wentylator jest sterowany. Sprawdź ścieżkę dodatnią od akumulatora lub rozdzielacza mocy do wentylatora oraz ścieżkę uziemienia od wentylatora do ujemnego akumulatora. Przestrzegaj ograniczeń producenta. Sprawdź także wysokoprądowe bezpieczniki, przekaźniki, miejsca połączeń, masy i zaciski pod kątem przegrzania, korozji lub utraty napięcia styków.

5. Sprawdź sygnał sterujący

W zależności od architektury silnik lub moduł może otrzymywać zasilanie przełączane przekaźnikiem, stopnie rezystorowe, polecenie modulowane szerokością impulsu lub komunikację LIN. W razie potrzeby użyj określonej metody testowej i oscyloskopu. Nie przykładaj napięcia akumulatora do nieznanego pinu komunikacyjnego lub sterującego. Dobre zasilanie i uziemienie bez prawidłowego polecenia wskazuje na problem ze sterowaniem na wejściu; prawidłowe polecenie bez wyjścia zawęża problem do modułu, silnika lub obciążenia mechanicznego.

6. Sprawdź mechanikę i przepływ powietrza

Po bezpiecznym wyłączeniu układu sprawdź pęknięcia łopatek, brakujące obciążniki, poluzowanie piasty, otarcie osłony, ciała obce, chropowatość łożysk, przedostawanie się wody, zniekształcone mocowania i zablokowane wymienniki ciepła. Sprawdź, czy ostrze ma prawidłową konstrukcję i prawidłowy obrót. Wentylator obracający się w złym kierunku może wydawać się sprawny, ale przepuszcza niewielką ilość powietrza przez grzejnik.

Decyzja o naprawie zmienia się w zależności od stanu osłony i ostrza, elektroniki, łatwości serwisowania i ryzyka zwrotu.

Kiedy wymiana samego silnika ma sens

Naprawa samego silnika jest najskuteczniejsza, gdy spełnione są wszystkie poniższe warunki:

• Zweryfikowano zasilanie, masę, sterowanie, czujniki, bezpieczniki, przekaźniki, okablowanie i elementy sterujące na wejściu.

• Silnik jest otwarty, zwarty, zatarty, głośny, powolny lub pobiera nieprawidłowy prąd w ramach testu specyficznego dla pojazdu.

• Tarcza jest nieuszkodzona, wyważona, dobrze osadzona na piaście i kompatybilna z wymiennym wałem/piastą.

• Osłona jest sztywna, prawidłowo uszczelniona w obszarze wymiennika ciepła i ma nienaruszone mocowania.

• Rezystor lub sterownik elektroniczny przechodzi test lub jest osobno wymieniany.

• Złącza i zaciski nie wykazują uszkodzeń cieplnych, korozji ani utraty napięcia.

• Producent lub kwalifikowany katalog części zamiennych podaje silnik do konkretnego zastosowania.

• Instalacja nie wymaga niszczącego usuwania ostrza ani ponownego użycia uszkodzonej funkcji mocowania.

Wymiana samego silnika jest powszechna, gdy zespół został zaprojektowany do użytku serwisowego, a otaczające go elementy są stosunkowo nowe. Może to być również praktyczne w przypadku flot komercyjnych, które sprawdzają i magazynują każdy podzespół. Dokumentuj pobór prądu i przepływ powietrza po naprawie, aby dzisiejsze oszczędności nie zamieniły się w powrót przegrzania.

Kiedy kompletny zespół wentylatora jest lepszą naprawą

Wybierz kompletny zespół, jeśli wentylator stanowi system zintegrowany lub gdy jedna awaria spowodowała uszkodzenie powiązanych części. Do mocnych powodów należą:

• Zintegrowany bezszczotkowy sterownik/silnik, który nie jest serwisowany oddzielnie.

• Biuletyn lub katalog części specyficzny dla pojazdu, zawierający wyłącznie kompletny moduł wentylatora.

• Pęknięte ostrza, luźna piasta, brak materiału wyważającego lub kontakt z osłoną.

• Uszkodzone mocowania osłon, wypaczony plastik, brakujące klapki uszczelniające lub słaba osłona chłodnicy.

• Podwójne wentylatory ze wspólnym okablowaniem uszkodzonym pod wpływem ciepła lub z uszkodzoną zintegrowaną jednostką sterującą.

• Przedostanie się wody, korozja, przegrzanie złączy lub stopione sekcje wiązki przewodów.

• Wysokie przebiegi i wiele marginalnych komponentów, w przypadku których robocizna podzespołów zbliża się do kosztów montażu.

• Poprzednie nieprawidłowe naprawy, pomieszane łopatki/silniki lub nieznane części zastosowania.

A Na przykład biuletyn aplikacyjny HELLA dla niektórych pojazdów Porsche Cayenne opisuje awarię związaną z zanieczyszczeniem w module podwójnego wentylatora i podaje, że według producenta pojazdu wymieniany jest cały moduł. Ten przykład pokazuje, dlaczego informacje dotyczące konkretnego pojazdu kontrolują naprawę; nie oznacza to, że każdy podwójny wentylator wymaga kompletnego montażu.

Dopasuj zamiennik nie tylko do nazwy pojazdu

Punktem wyjścia jest numer VIN i OE. Następnie porównaj konfigurację fizyczną i elektryczną:

• Liczba i średnica wentylatorów: konfiguracja pojedyncza/podwójna i koperta łopatek.

• Konstrukcja ostrza: liczba ostrzy, podziałka, piasta, obrót i przepływ powietrza w ściągaczu/popychaczu.

• Parametry silnika: 12 lub 24 V, moc, prąd, prędkość i obciążenie.

• Architektura sterowania: przekaźnik/rezystor, PWM, LIN, zintegrowana elektronika bezszczotkowa lub moduł zewnętrzny.

• Złącze: kluczowanie, liczba pinów, rozmiar terminala, przekrój przewodu i funkcja pinów.

• Sprzężenie zwrotne: prędkość lub wyjście diagnostyczne oczekiwane przez ECU.

• Osłona: osłona chłodnicy/skraplacza, klapy powietrza, przewody i pianka uszczelniająca.

• Montaż: położenie zaczepów, izolatory, typ śruby/zacisku i odstępy węży lub wiązek przewodów.

Dwa zespoły mogą być podłączane i przykręcane, ale mają różną moc lub kalibrację sterowania. Może to spowodować niski przepływ powietrza, przeciążenie elektryczne, nieprawidłowe działanie wentylatora, nadmierny hałas lub ciągłą pracę. Wyślij dostawcy numer VIN, numer OE, zdjęcie złącza, zdjęcie pełnego montażu, wymiary i dowolną etykietę modułu.

Ryzyko kosztów, pracy i zwrotu

Porównaj więcej niż ceny części. Naprawa samego silnika obejmuje diagnostykę, demontaż zespołu, przeniesienie ostrza i silnika, elementy złączne lub elementy mocujące, okablowanie i weryfikację. Kompletny zespół może kosztować więcej, ale jest wyważony, osłonięty, okablowany i sterowany jako jedna jednostka dostosowana do konkretnego zastosowania. Może zmniejszyć siłę roboczą i niepewność.

Użyj prostego modelu oczekiwanych kosztów: koszt części + robocizna + przestój + prawdopodobieństwo ponownej naprawy × koszt ponownej naprawy. Silnik za 70 dolarów nie jest tańszy niż zespół za 220 dolarów, jeśli uszkodzi się kruche ostrze, zużyte złącze przegrzeje się lub ponownie użyty moduł przestanie kontrolować prędkość. Odwrotna sytuacja ma również miejsce: wymiana zestawu o wartości 500 USD, gdy jedyną udowodnioną usterką jest moduł zewnętrzny o wartości 90 USD, oznacza marnowanie pieniędzy.

Wzorce awarii, które zmieniają decyzję o naprawie

Przedostanie się wody i korozja złącza

Woda może przedostać się przez pękniętą obudowę modułu, nieuszczelnione złącze lub przez zjawisko kapilarne wewnątrz okablowania. Zielone lub czarne zaciski, spęczniałe uszczelki i ślady wilgoci wymagają czegoś więcej niż tylko wymiany komponentu wskazanego w kodzie usterki. Sprawdź pasujące złącze i wiązkę przewodów na tyle daleko, aby znaleźć czystą miedź. Nowy silnik podłączony do zacisków o wysokiej rezystancji będzie działał powoli, pobierał nietypowy prąd, generował ciepło i może uszkodzić nowy moduł.

Kontakt ostrza i brak równowagi

Zużyte łożysko silnika może pozwolić ostrzu poruszać się osiowo lub promieniowo, aż dotknie osłony. Jeśli silnik zostanie wymieniony, ale porysowane, pęknięte lub zniekształcone ostrze zostanie ponownie użyte, niewyważenie może skrócić żywotność nowego łożyska i spowodować hałas. Sprawdź osłonę pod kątem odkształceń cieplnych i sprawdź luz w każdym położeniu ostrza. Nie należy zginać plastikowych ostrzy i nie mieszać ostrzy w niezweryfikowanych silnikach.

Powtarzająca się awaria bezpiecznika lub modułu

Powtarzające się przepalanie bezpiecznika lub awaria stopnia mocy często wskazują na nadmierny prąd silnika, zwarcie wiązki przewodów, przedostanie się wody lub okresowe zablokowanie ostrza. Wymiana samego bezpiecznika lub modułu bez pomiaru prądu silnika powoduje przeniesienie awarii na nową część. Porównaj prąd rozruchowy i ustabilizowany z informacjami serwisowymi lub znanym, dobrym, identycznym zastosowaniem i sprawdź zachowanie przebiegu, gdy wentylator sterowany PWM zmienia prędkość.

Przegrzanie tylko przy włączonej klimatyzacji

Wentylator może działać, ale nie zapewnia odpowiedniego przepływu powietrza przez stos skraplacza/chłodnicy. Sprawdź żądaną prędkość, rzeczywistą prędkość, kierunek wentylatora, brakujące klapy osłonowe, recyrkulację i zanieczyszczenia uwięzione pomiędzy wymiennikami ciepła. Wysokie ciśnienie czynnika chłodniczego może wynikać ze słabego przepływu powietrza, a nie z usterki sprężarki. I odwrotnie, nieprawdopodobny sygnał ciśnienia klimatyzacji może spowodować niewłaściwą strategię działania wentylatora.

Wentylator działa po wyłączeniu kluczyka

Niektóre pojazdy celowo uruchamiają wentylator po wyłączeniu, podczas gdy inne przechodzą w bezpieczny tryb dużej prędkości, gdy brakuje danych dotyczących temperatury, ciśnienia lub komunikacji. Porównaj zachowanie z informacjami serwisowymi, danymi skanowania i limitami czasowymi. Przyczyną wentylatora powodującego drenaż akumulatora może być zablokowany przekaźnik, zanieczyszczony moduł, problem z oprogramowaniem, błąd wiarygodności czujnika lub nieprawidłowy zespół zamienny.

Jak ocenić przepływ powietrza bez zgadywania

Wyczucie powietrza ręką nie jest kontrolowanym testem wydajności. Zacznij od wartości diagnostycznych producenta, jeśli są dostępne. Użyj danych skanowania, aby porównać prędkość zadaną i rzeczywistą, miernik cęgowy prądu oraz obrotomierz lub prawidłowy sygnał sprzężenia zwrotnego dla obrotów. Sprawdź przepływ powietrza przez cały stos wymienników ciepła, a nie tylko przy otwartym wentylatorze na stole warsztatowym.

W celu porównania floty utwórz powtarzalne warunki testowe: stabilny zakres otoczenia, określone sterowanie silnikiem lub wentylatorem, zamknięta maska ​​lub określona pozycja serwisowa, czysta chłodnica/skraplacz i spójne punkty pomiarowe. Zanotuj temperaturę na wlocie/wylocie płynu chłodzącego lub temperaturę górnego/dolnego węża, reakcję ciśnieniową układu klimatyzacji, prąd silnika, napięcie układu i prędkość wentylatora. Anemometr może pomóc w porównaniu identycznych pojazdów, ale nieregularny przepływ i odległość pomiaru sprawiają, że pojedynczy odczyt prędkości powietrza nie nadaje się jako uniwersalny wskaźnik przepływu powietrza.

Jeśli system wykorzystuje dwa wentylatory, przetestuj każdy zadany stopień i obserwuj, czy jeden wentylator staje się ograniczeniem po zatrzymaniu. Niektóre systemy przekaźników szeregowych/równoległych wytwarzają niską prędkość, uruchamiając oba silniki szeregowo; jeden otwarty silnik może zatem usunąć wiele trybów pracy. Schemat okablowania jest niezbędny przed podjęciem decyzji, który silnik uległ awarii.

Instalacja i weryfikacja po naprawie

1. Odłącz lub odłącz zasilanie zgodnie z procedurą pojazdu i upewnij się, że wentylator nie może się uruchomić.

2. Podczas demontażu należy chronić żeberka chłodnicy i skraplacza.

3. Przed instalacją porównaj stare i nowe części: numer OE, złącza, styki, ostrze, obrót, osłona, mocowania i trasa okablowania.

4. Wymień uszkodzone zaciski, pigtaile, zaciski, izolatory lub sprzęt, stosując zatwierdzone metody.

5. Upewnij się, że okablowanie nie sięga ostrza, wydechu ani ostrych krawędzi.

6. Usterki usuwać dopiero po ich zarejestrowaniu i zakończeniu naprawy.

7. Kontroluj wszystkie dostępne prędkości i sprawdzaj prąd, spadek napięcia, sprzężenie zwrotne, hałas, wibracje i kierunek przepływu powietrza.

8. Uruchom pojazd do określonych progów wentylatora i sprawdź temperaturę płynu chłodzącego oraz reakcję ciśnieniową układu klimatyzacji.

9. Po osiągnięciu przez system temperatury ponownie sprawdź, czy złącze się nie nagrzewa, nie styka ani nie wydaje nietypowych dźwięków.

Lista kontrolna zakupów hurtowych i flotowych

W przypadku zamówienia obejmującego wiele SKU poproś o arkusz aplikacyjny, a nie o ogólny katalog wentylatorów. Uwzględnij powiązania OE, liczbę wentylatorów, średnicę, moc silnika, złącze i styki, typ sterowania, dołączony moduł, wymiary osłony, opakowanie, identyfikację partii i gwarancję. Poproś dostawcę o wyraźne oznaczenie opcji dotyczących samego silnika, tylko modułu i kompletnego montażu.

Zespół Elecdury Program hurtowych wentylatorów chłodzących można ocenić na podstawie zatwierdzenia próbki i kontroli partii. Sprawdź wyważenie ostrza, prąd silnika, prędkość/przepływ powietrza w określonych warunkach, wzrost temperatury złącza, reakcję sterowania, dopasowanie, opakowanie i identyfikowalność. Nie zatwierdzaj rodziny wyłącznie za pomocą jednej, łatwej aplikacji.

Często zadawane pytania

Czy mogę przetestować silnik wentylatora chłodnicy, podłączając go bezpośrednio do akumulatora?

Tylko jeśli informacje specyficzne dla pojazdu identyfikują prosty silnik szczotkowy oraz zatwierdzone sworznie i środki ostrożności. Wiele nowoczesnych jednostek zawiera elektronikę lub styki komunikacyjne, które mogą zostać uszkodzone. Wentylator musi być również bezpiecznie zainstalowany lub unieruchomiony zgodnie z odpowiednią procedurą. Preferuj aktywne polecenie skanowania i określone testy obwodów.

Czy kod błędu związany z wentylatorem oznacza, że ​​silnik jest uszkodzony?

Nie. Może to wskazywać na problem z zasilaniem, masą, przekaźnikiem, modułem, komunikacją, sprzężeniem zwrotnym, czujnikiem, ECU lub problemem mechanicznym. Postępuj zgodnie z procedurą diagnostyczną kodu i przetestuj obwód pod obciążeniem.

Czy mogę osobno wymienić silnik z dwoma wentylatorami?

Czasami. Zależy to od tego, czy silnik jest serwisowany oddzielnie i czy wspólny sterownik, okablowanie, łopatka i osłona są sprawne. Niektóre naprawy specyficzne dla pojazdu wymagają kompletnego modułu dwóch wentylatorów.

Czy nowy moduł sterujący wentylatora wymaga programowania?

Wiele modułów specyficznych dla aplikacji to moduły typu plug-and-play, podczas gdy niektóre pojazdy wymagają kodowania, adaptacji, konfiguracji lub działań oprogramowania w innym miejscu systemu sterowania. Sprawdź informacje serwisowe specyficzne dla VIN i dokładne zastąpienie części.

Dlaczego nowy wentylator ciągle pracuje?

Możliwe przyczyny to nieprawidłowy moduł lub protokół sterowania, usterka czujnika lub ciśnienia układu klimatyzacji, problem z siecią, strategia zabezpieczania przed awarią, problem z oprogramowaniem ECU, odwrócone okablowanie lub system, który rzeczywiście żąda wysokiego chłodzenia. Przeczytaj dane i polecenia przed wymianą innej części.

Wybierz najmniejszą naprawę, która przywróci pełną funkcję

Najlepsza naprawa nie oznacza automatycznie najtańszego silnika ani najbardziej kompletnego montażu. Udowodnij awarię, sprawdź wszystkie komponenty mechaniczne i elektryczne, zidentyfikuj architekturę sterowania i dopasuj dokładną konfigurację OE. Wymień sam silnik, jeśli dowody potwierdzają, że podzespół jest nadający się do użytku; wymienić cały zespół, jeśli integracja lub uszkodzenie dodatkowe sprawia, że ​​jest to niezawodny wybór.
